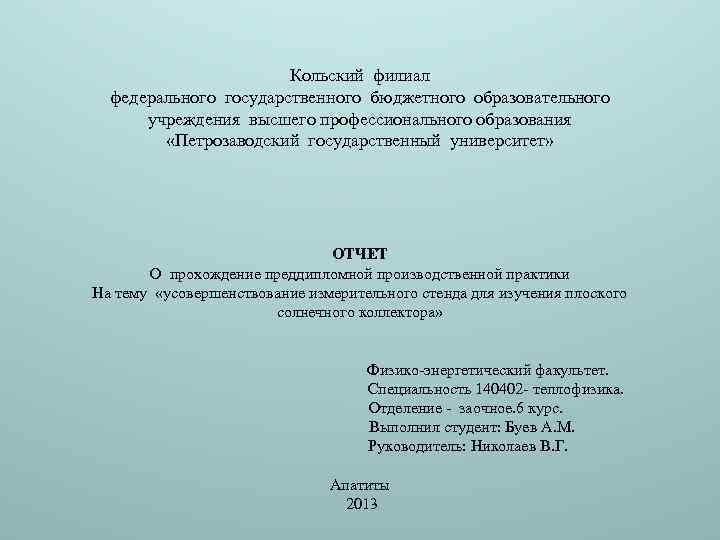

Кольский филиал федерального государственного бюджетного образовательного учреждения высшего профессионального образования «Петрозаводский государственный университет» ОТЧЕТ О прохождение преддипломной производственной практики На тему «усовершенствование измерительного стенда для изучения плоского солнечного коллектора» Физико-энергетический факультет. Специальность 140402 - теплофизика. Отделение - заочное. 6 курс. Выполнил студент: Буев А. М. Руководитель: Николаев В. Г. Апатиты 2013

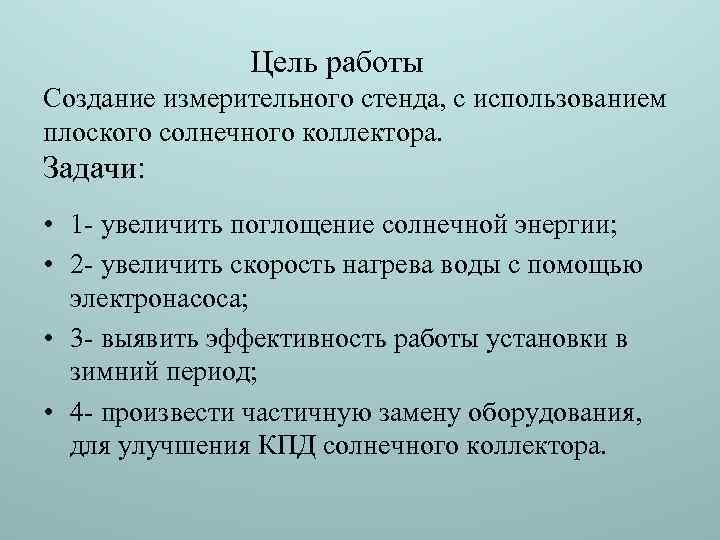

Цель работы Создание измерительного стенда, с использованием плоского солнечного коллектора. Задачи: • 1 - увеличить поглощение солнечной энергии; • 2 - увеличить скорость нагрева воды с помощью электронасоса; • 3 - выявить эффективность работы установки в зимний период; • 4 - произвести частичную замену оборудования, для улучшения КПД солнечного коллектора.

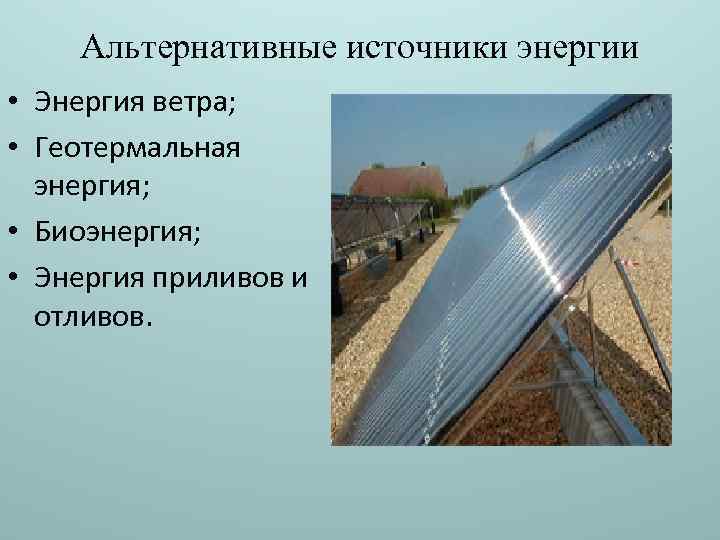

Альтернативные источники энергии • Энергия ветра; • Геотермальная энергия; • Биоэнергия; • Энергия приливов и отливов.

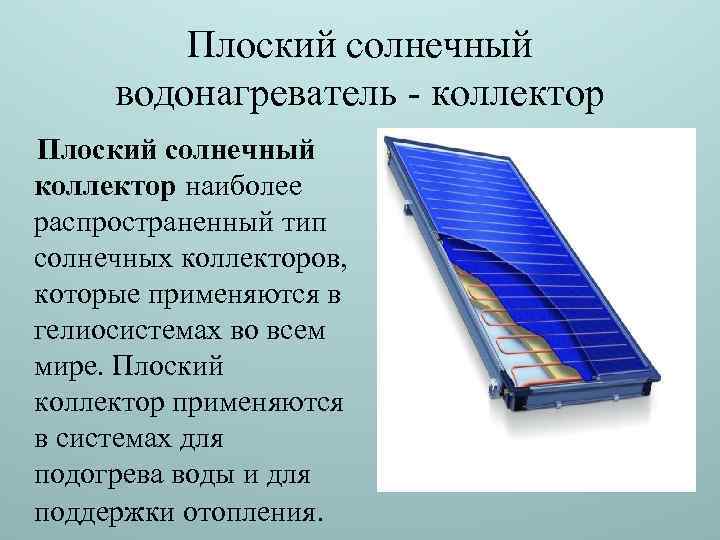

Плоский солнечный водонагреватель - коллектор Плоский солнечный коллектор наиболее распространенный тип солнечных коллекторов, которые применяются в гелиосистемах во всем мире. Плоский коллектор применяются в системах для подогрева воды и для поддержки отопления.

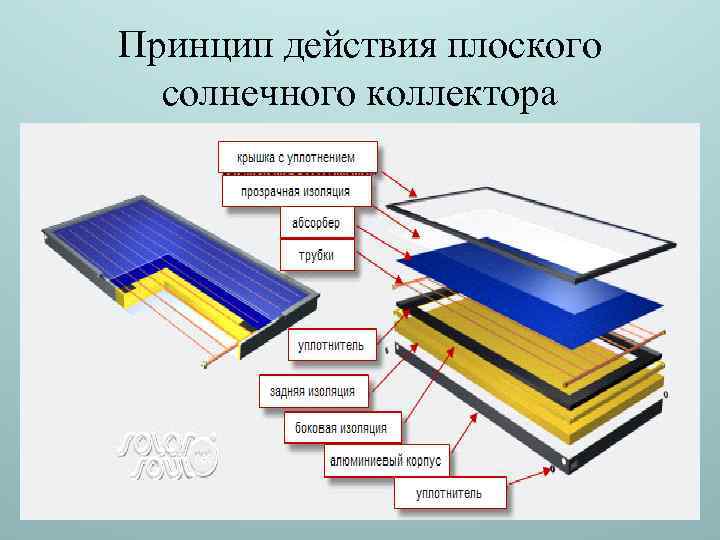

Принцип действия плоского солнечного коллектора

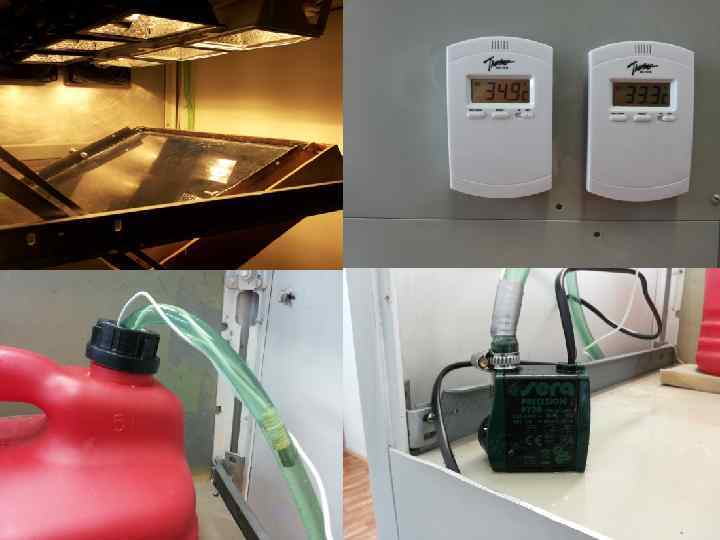

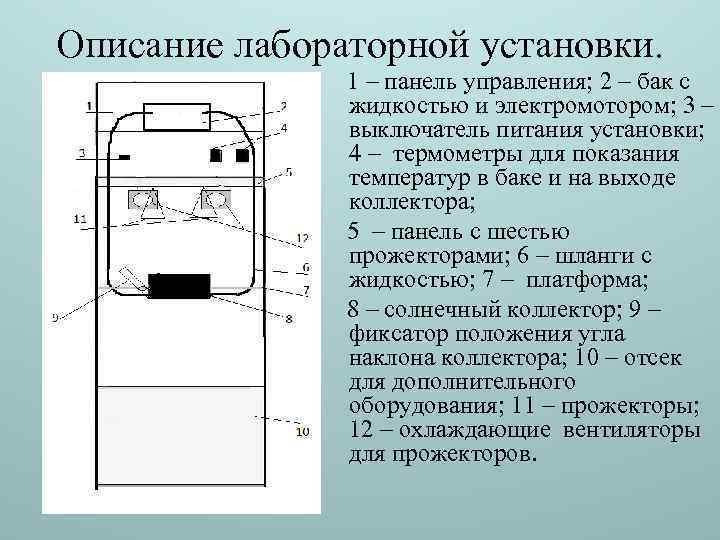

Описание лабораторной установки. 1 – панель управления; 2 – бак с жидкостью и электромотором; 3 – выключатель питания установки; 4 – термометры для показания температур в баке и на выходе коллектора; 5 – панель с шестью прожекторами; 6 – шланги с жидкостью; 7 – платформа; 8 – солнечный коллектор; 9 – фиксатор положения угла наклона коллектора; 10 – отсек для дополнительного оборудования; 11 – прожекторы; 12 – охлаждающие вентиляторы для прожекторов.

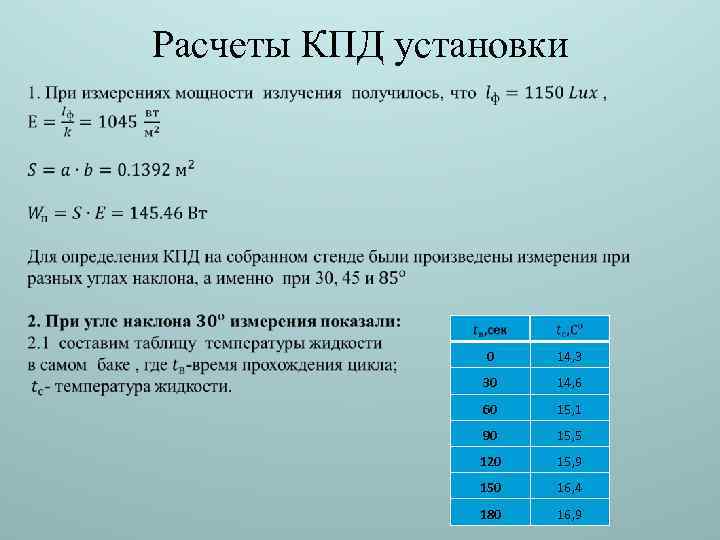

Расчеты КПД установки 0 14, 3 30 14, 6 60 15, 1 90 15, 5 120 15, 9 150 16, 4 180 16, 9

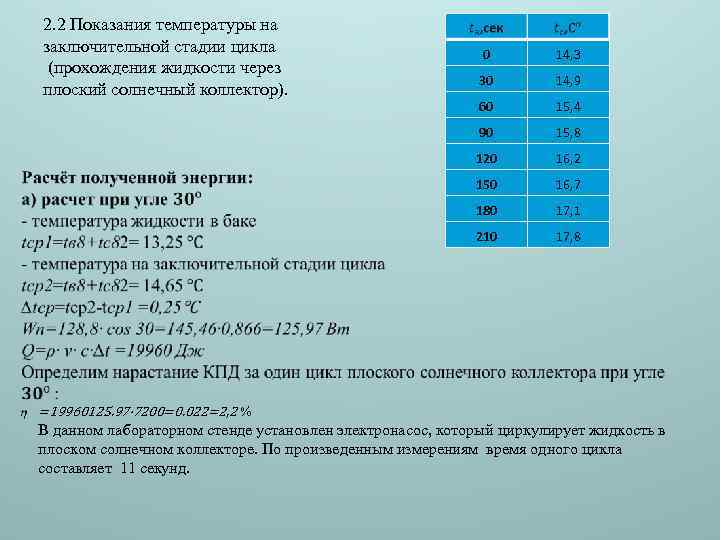

2. 2 Показания температуры на заключительной стадии цикла (прохождения жидкости через плоский солнечный коллектор). 14, 3 30 14, 9 60 15, 4 90 15, 8 120 16, 2 150 16, 7 180 17, 1 210 0 17, 8 =19960125. 97∙ 7200=0. 022=2, 2 % В данном лабораторном стенде установлен электронасос, который циркулирует жидкость в плоском солнечном коллекторе. По произведенным измерениям время одного цикла составляет 11 секунд.

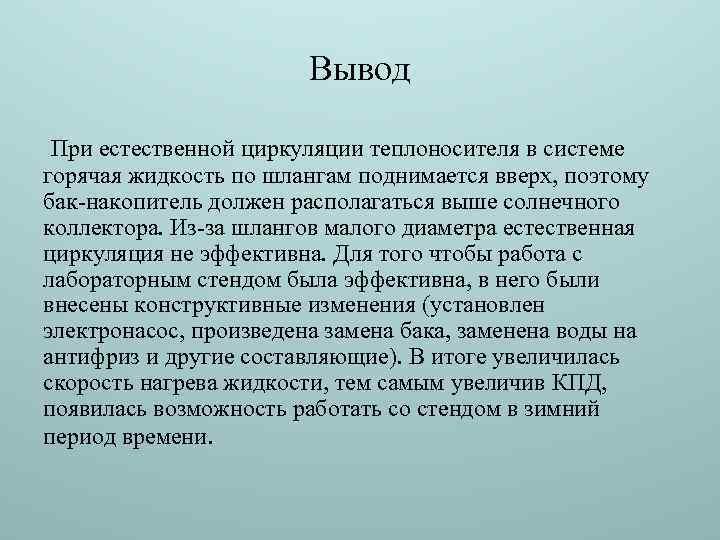

Вывод При естественной циркуляции теплоносителя в системе горячая жидкость по шлангам поднимается вверх, поэтому бак-накопитель должен располагаться выше солнечного коллектора. Из-за шлангов малого диаметра естественная циркуляция не эффективна. Для того чтобы работа с лабораторным стендом была эффективна, в него были внесены конструктивные изменения (установлен электронасос, произведена замена бака, заменена воды на антифриз и другие составляющие). В итоге увеличилась скорость нагрева жидкости, тем самым увеличив КПД, появилась возможность работать со стендом в зимний период времени.
Спасибо за внимание.
