Скачать презентацию Колоночная хроматография стационарная фаза находится в колонке прием Скачать презентацию Колоночная хроматография стационарная фаза находится в колонке прием

4 методы хроматографии.ppt

  • Количество слайдов: 40

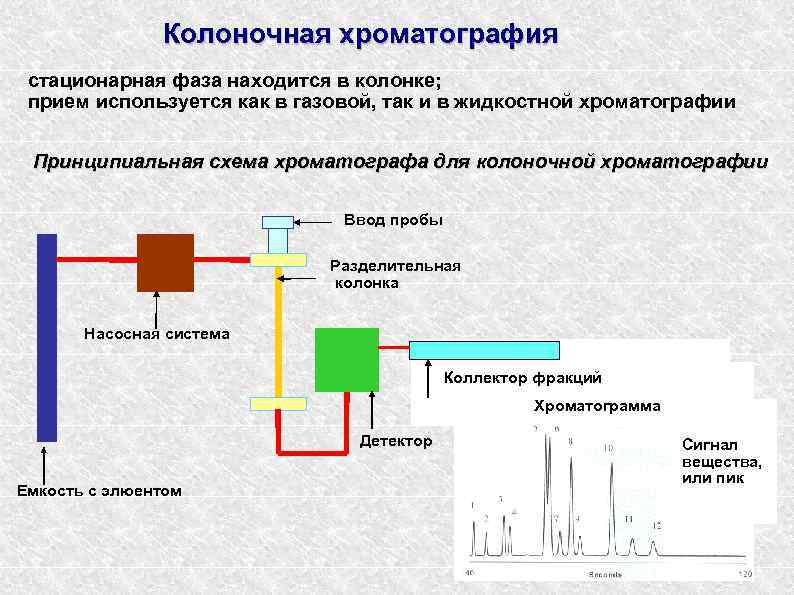

Колоночная хроматография стационарная фаза находится в колонке; прием используется как в газовой, так и Колоночная хроматография стационарная фаза находится в колонке; прием используется как в газовой, так и в жидкостной хроматографии Принципиальная схема хроматографа для колоночной хроматографии Ввод пробы Разделительная колонка Насосная система Коллектор фракций Хроматограмма Детектор Емкость с элюентом Сигнал вещества, или пик

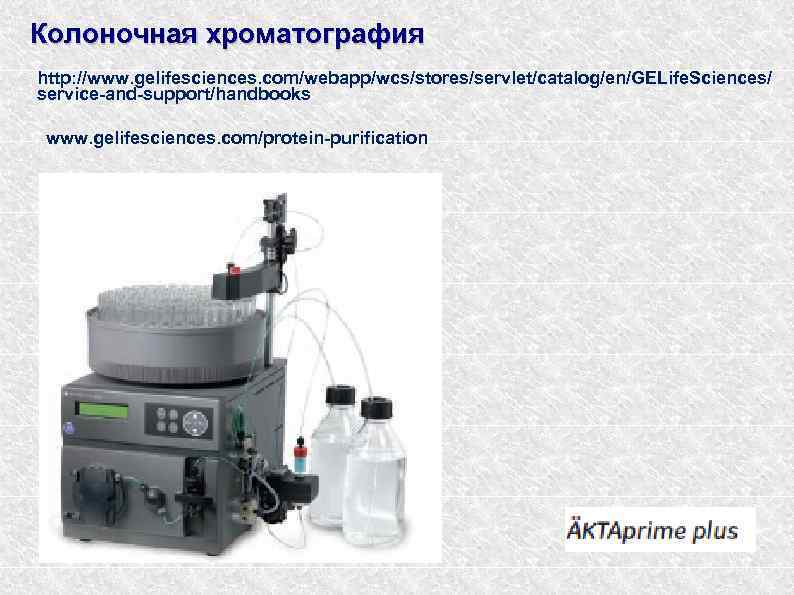

Колоночная хроматография http: //www. gelifesciences. com/webapp/wcs/stores/servlet/catalog/en/GELife. Sciences/ service-and-support/handbooks www. gelifesciences. com/protein-purification Колоночная хроматография http: //www. gelifesciences. com/webapp/wcs/stores/servlet/catalog/en/GELife. Sciences/ service-and-support/handbooks www. gelifesciences. com/protein-purification

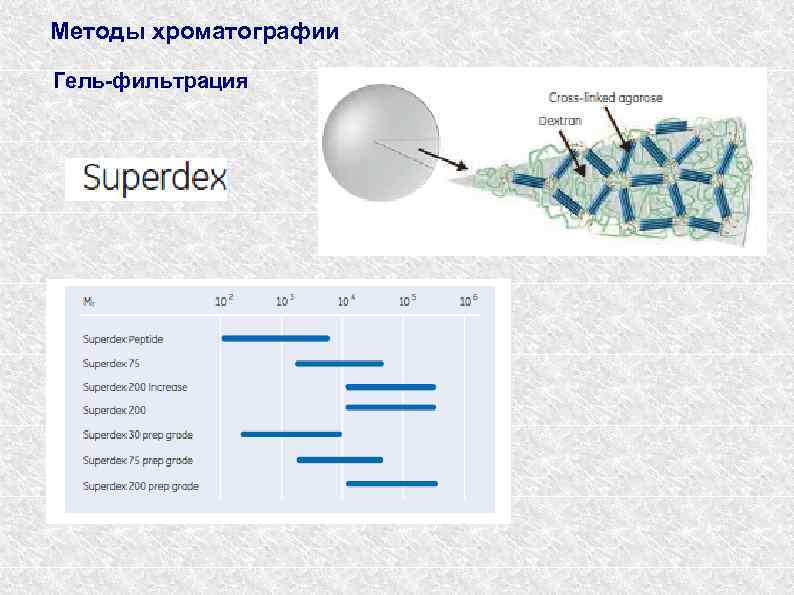

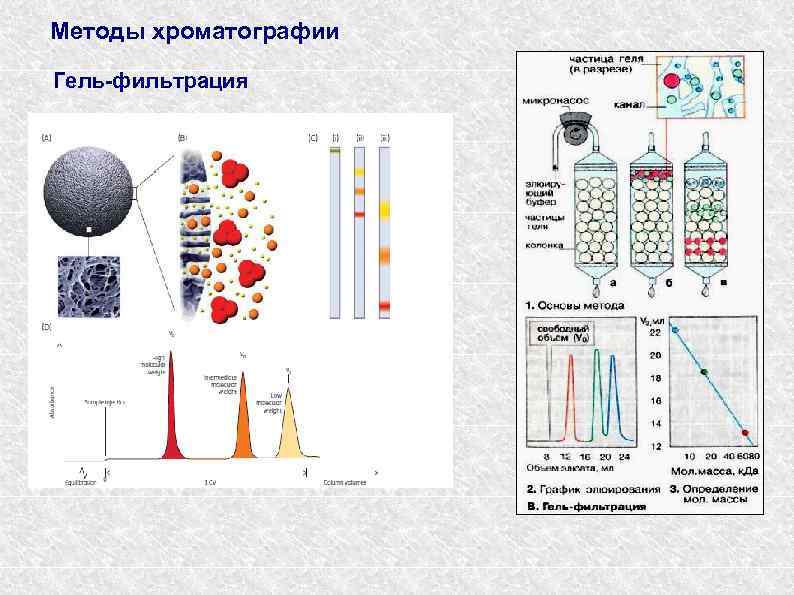

Методы хроматографии Гель-фильтрация Методы хроматографии Гель-фильтрация

Методы хроматографии Гель-фильтрация Методы хроматографии Гель-фильтрация

Методы хроматографии Гель-фильтрация Методы хроматографии Гель-фильтрация

Методы хроматографии Гель-фильтрация Методы хроматографии Гель-фильтрация

Методы хроматографии Гель-фильтрация Методы хроматографии Гель-фильтрация

Методы хроматографии Гель-фильтрация Методы хроматографии Гель-фильтрация

Методы хроматографии Гель-фильтрация Методы хроматографии Гель-фильтрация

Методы хроматографии Гель-фильтрация Методы хроматографии Гель-фильтрация

Методы хроматографии Гель-фильтрация Методы хроматографии Гель-фильтрация

Методы хроматографии Гель-фильтрация коэффициент доступности график селективности Математическая обработка хроматограммы Методы хроматографии Гель-фильтрация коэффициент доступности график селективности Математическая обработка хроматограммы

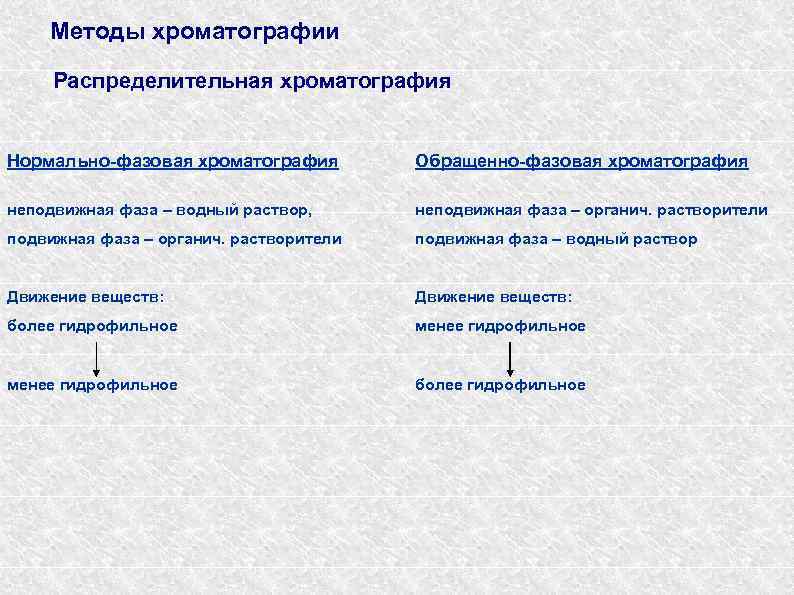

Методы хроматографии Распределительная хроматография Нормально-фазовая хроматография Обращенно-фазовая хроматография неподвижная фаза – водный раствор, неподвижная Методы хроматографии Распределительная хроматография Нормально-фазовая хроматография Обращенно-фазовая хроматография неподвижная фаза – водный раствор, неподвижная фаза – органич. растворители подвижная фаза – водный раствор Движение веществ: более гидрофильное менее гидрофильное более гидрофильное

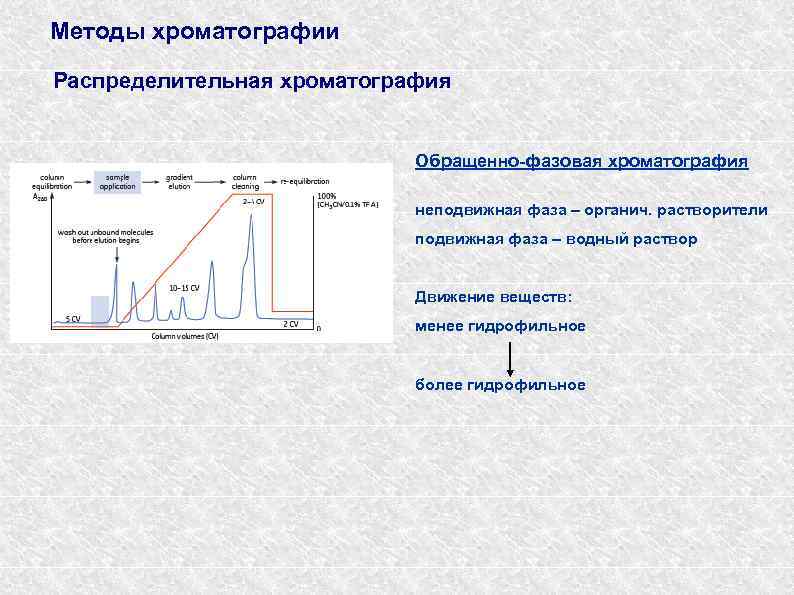

Методы хроматографии Распределительная хроматография Обращенно-фазовая хроматография неподвижная фаза – органич. растворители подвижная фаза – Методы хроматографии Распределительная хроматография Обращенно-фазовая хроматография неподвижная фаза – органич. растворители подвижная фаза – водный раствор Движение веществ: менее гидрофильное более гидрофильное

Методы хроматографии Распределительная хроматография Обращенно-фазовая хроматография неподвижная фаза – органич. растворители подвижная фаза – Методы хроматографии Распределительная хроматография Обращенно-фазовая хроматография неподвижная фаза – органич. растворители подвижная фаза – водный раствор Движение веществ: менее гидрофильное более гидрофильное

Методы хроматографии Образец Растворим в хлороформе Растворим в воде электролит ион-парная, ИХ неэлектролит слабополярный Методы хроматографии Образец Растворим в хлороформе Растворим в воде электролит ион-парная, ИХ неэлектролит слабополярный обращеннофазовая неполярный нормальнофазовая

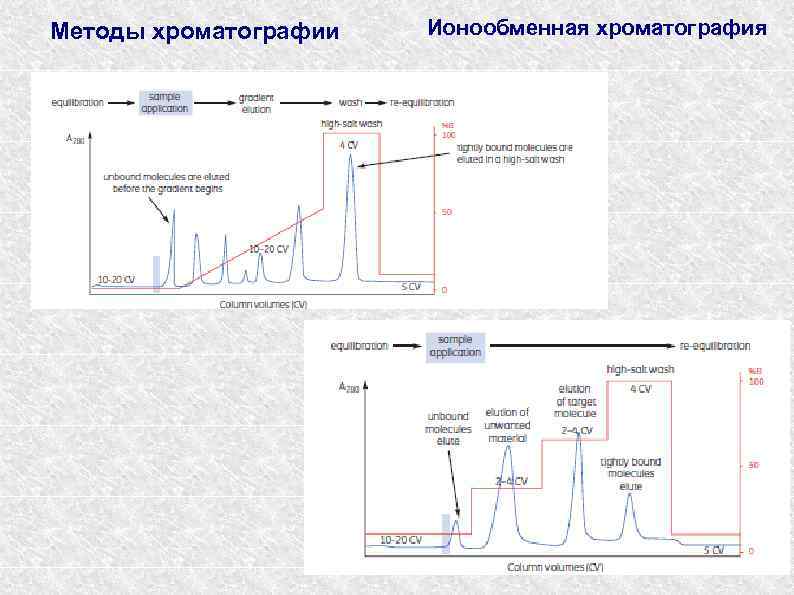

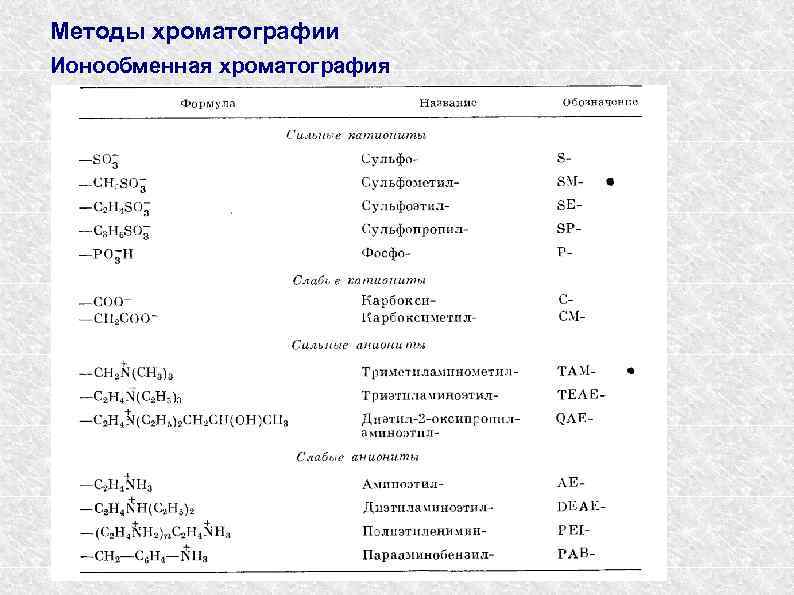

Методы хроматографии Ионообменная хроматография Методы хроматографии Ионообменная хроматография

Методы хроматографии Ионообменная хроматография Методы хроматографии Ионообменная хроматография

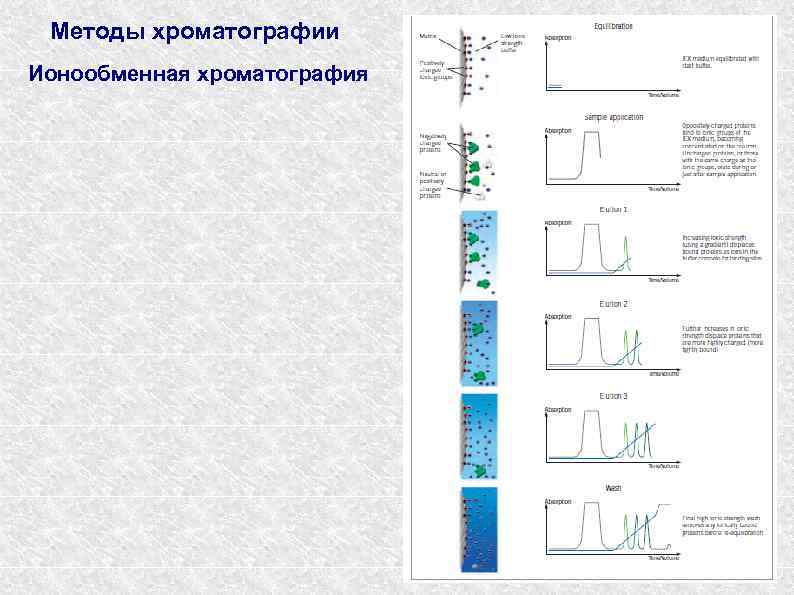

Методы хроматографии Ионообменная хроматография Методы хроматографии Ионообменная хроматография

Методы хроматографии Ионообменная хроматография Методы хроматографии Ионообменная хроматография

Методы хроматографии Ионообменная хроматография Методы хроматографии Ионообменная хроматография

Методы хроматографии Ионообменная хроматография Методы хроматографии Ионообменная хроматография

Методы хроматографии Гидрофобная хроматография Методы хроматографии Гидрофобная хроматография

Методы хроматографии Гидрофобная хроматография Методы хроматографии Гидрофобная хроматография

Методы хроматографии Аффинная хроматография Биоспецифическое комплементарное взаимодействие фермент – субстрат фермент – ингибитор фермент Методы хроматографии Аффинная хроматография Биоспецифическое комплементарное взаимодействие фермент – субстрат фермент – ингибитор фермент – кофактор рецептор – гормон антитело – антиген одноцеп. ДНК – компл. одноцеп. ДНК – м. РНК

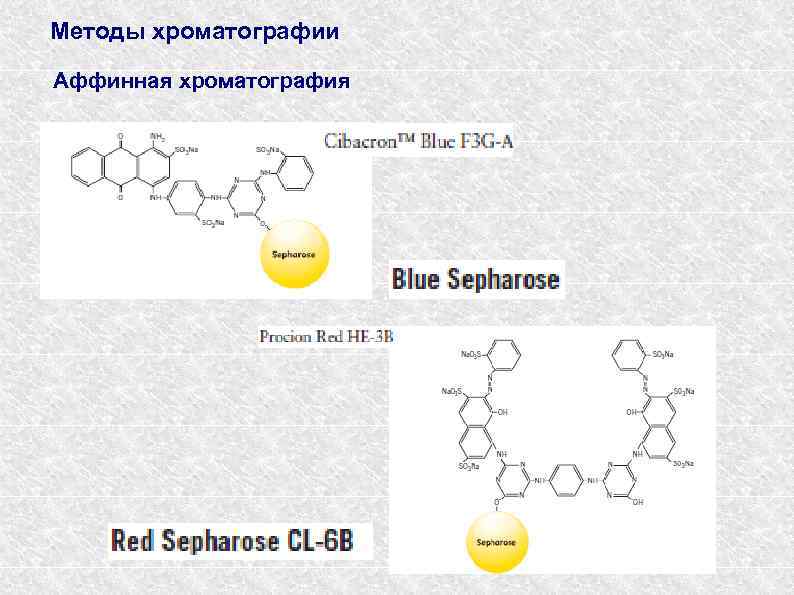

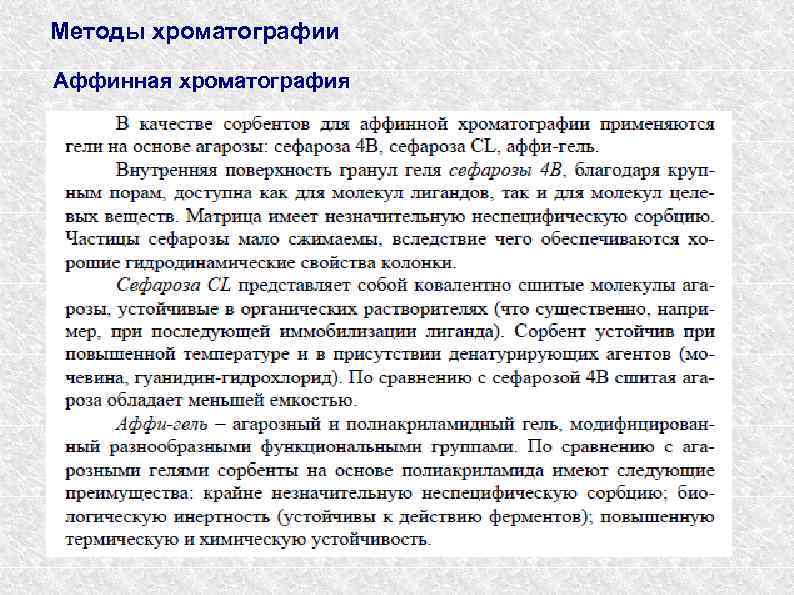

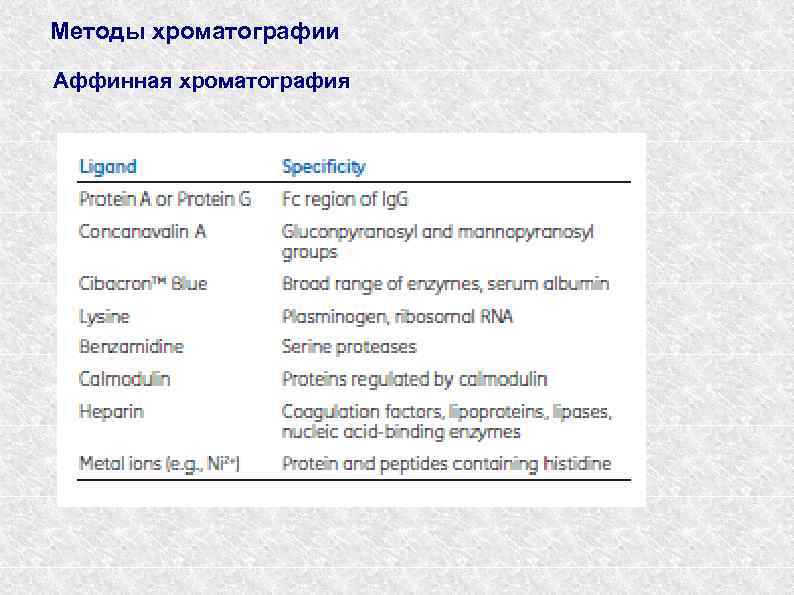

Методы хроматографии Аффинная хроматография Методы хроматографии Аффинная хроматография

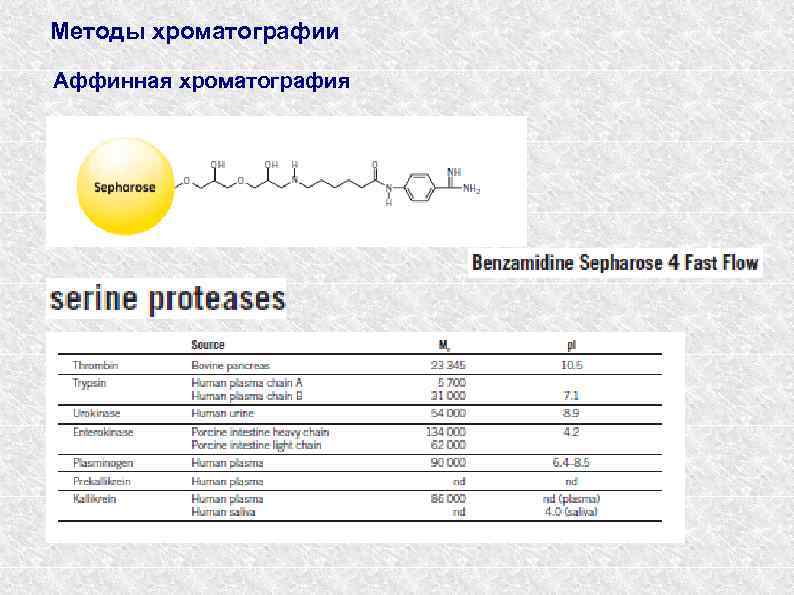

Методы хроматографии Аффинная хроматография Методы хроматографии Аффинная хроматография

Методы хроматографии Аффинная хроматография Методы хроматографии Аффинная хроматография

Методы хроматографии Аффинная хроматография Методы хроматографии Аффинная хроматография

Методы хроматографии Аффинная хроматография Методы хроматографии Аффинная хроматография

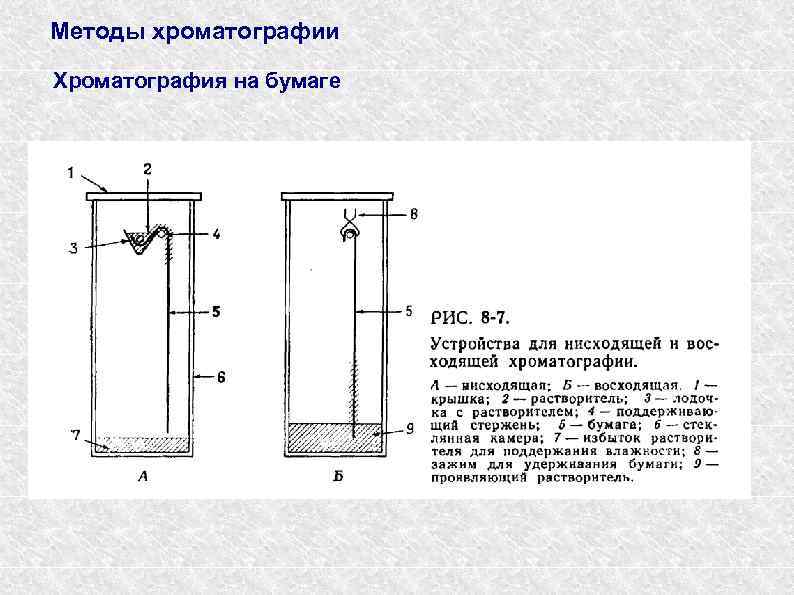

Методы хроматографии Хроматография на бумаге Методы хроматографии Хроматография на бумаге

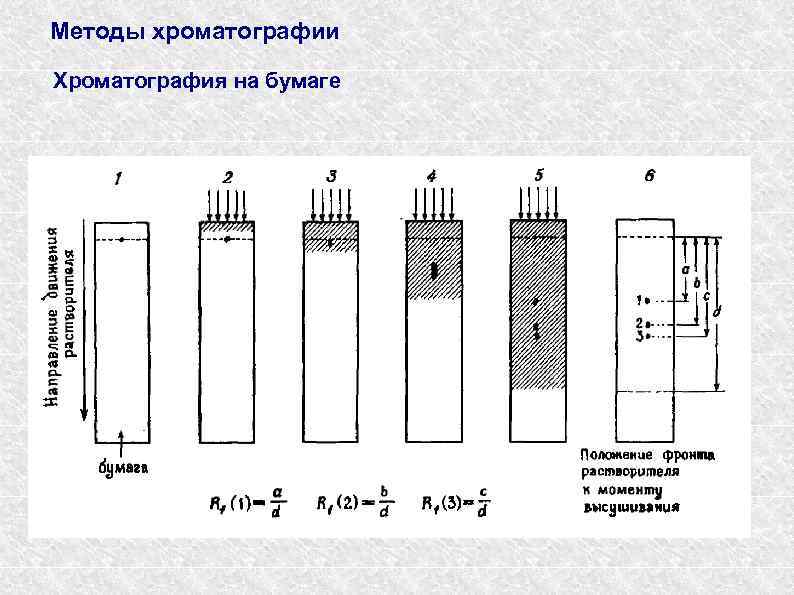

Методы хроматографии Хроматография на бумаге Методы хроматографии Хроматография на бумаге

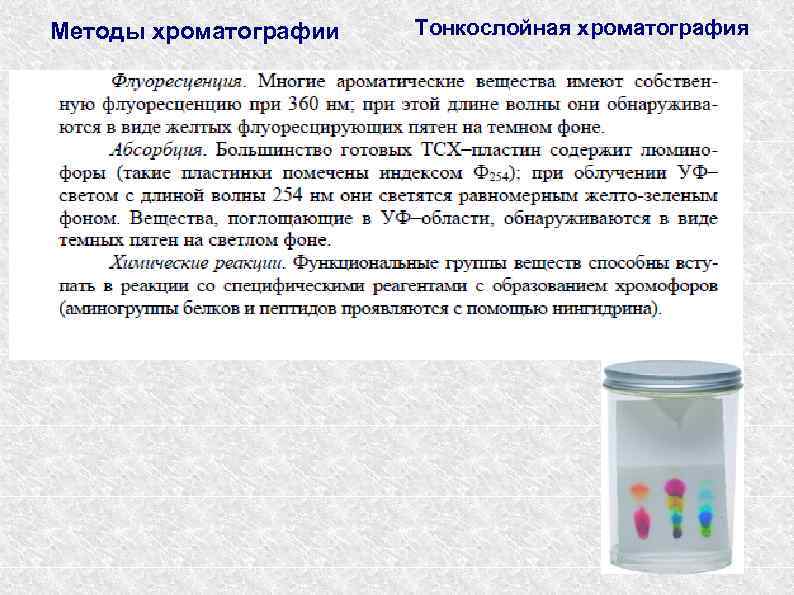

Методы хроматографии Тонкослойная хроматография Методы хроматографии Тонкослойная хроматография

Методы хроматографии Тонкослойная хроматография Rf – фактор удерживания Методы хроматографии Тонкослойная хроматография Rf – фактор удерживания

Методы хроматографии Тонкослойная хроматография Методы хроматографии Тонкослойная хроматография

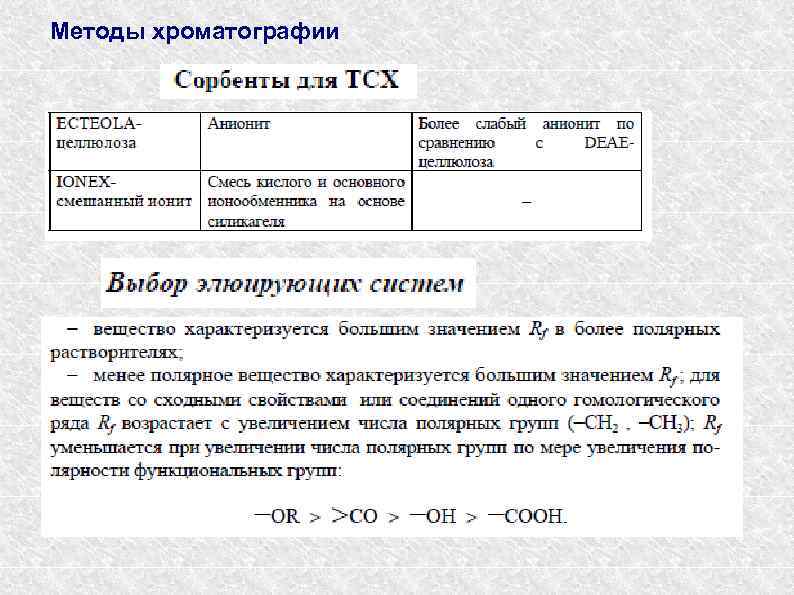

Методы хроматографии Методы хроматографии

Методы хроматографии Методы хроматографии

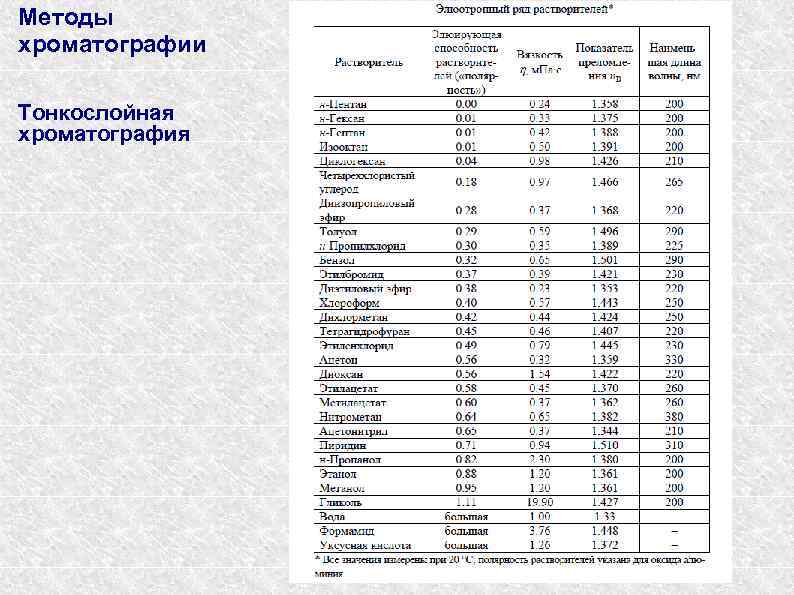

Методы хроматографии Тонкослойная хроматография Методы хроматографии Тонкослойная хроматография

Методы хроматографии Тонкослойная хроматография Методы хроматографии Тонкослойная хроматография

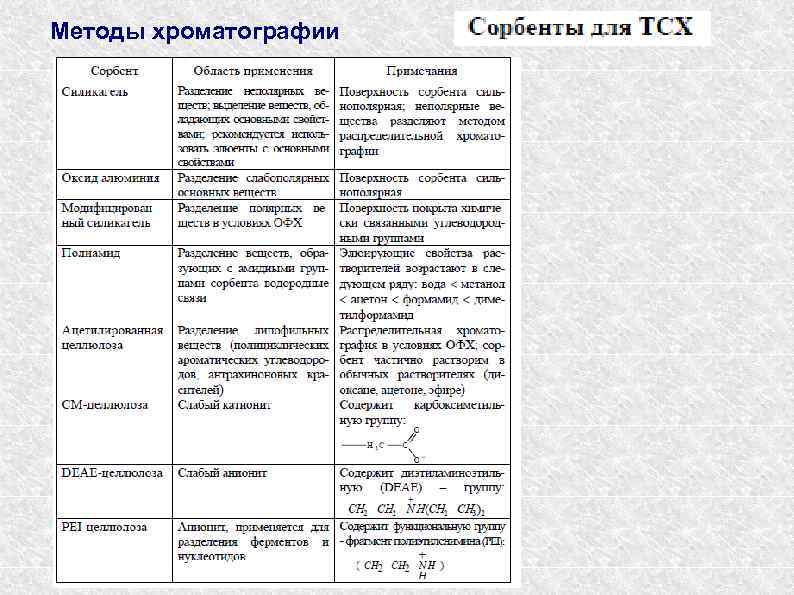

Методы хроматографии Тонкослойная хроматография силикагель целлюлоза Методы хроматографии Тонкослойная хроматография силикагель целлюлоза
