Колонки инженерногеологических скважин карты разрезы Основные условные обозначения

Колонки инженерногеологических скважин, карты, разрезы. Основные условные обозначения ГОСТ 21. 302 -96. Условные обозначения в документации по инженерно-геологическим изысканиям

Условные обозначения видов и разновидностей дисперсных природных грунтов Пески: Гравелистый Глина Суглинок Супесь Крупный Средний Мелкий Пылеватый

Условные обозначения видов и разновидностей дисперсных природных грунтов Валуны Галька Крупнообломочные: Гравий Глыбы Щебень Дресва

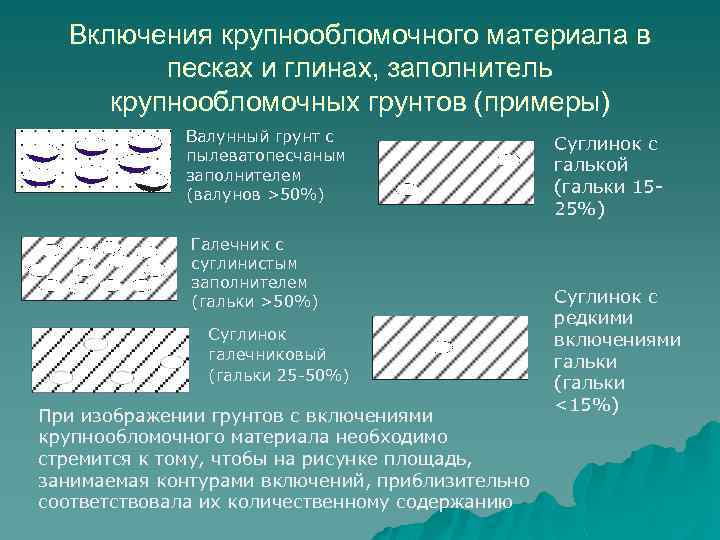

Включения крупнообломочного материала в песках и глинах, заполнитель крупнообломочных грунтов (примеры) Валунный грунт с пылеватопесчаным заполнителем (валунов >50%) Галечник с суглинистым заполнителем (гальки >50%) Суглинок галечниковый (гальки 25 -50%) При изображении грунтов с включениями крупнообломочного материала необходимо стремится к тому, чтобы на рисунке площадь, занимаемая контурами включений, приблизительно соответствовала их количественному содержанию Суглинок c галькой (гальки 1525%) Суглинок с редкими включениями гальки (гальки <15%)

Органические и органо-минеральные грунты Ил глинистый Ил супесчаный Сапропель Торф Почва или почвеннорастительный слой

Консистенция глинистых и степень водонасыщения песчаных грунтов на колонках скважин Супеси, суглинки, глины твердые Пластичные супеси Пески маловлажные Влажные пески Суглинки и глины полутвердые Суглинки и глины тугопластичные Суглинки и глины мягкопластичные и текучепластичные Суглинки и глины текучие Пески насыщенные водой

Скальные и полускальные грунты Гранит Диорит Габбро Интрузивные: Сиенит Перидотит Гранодиорит

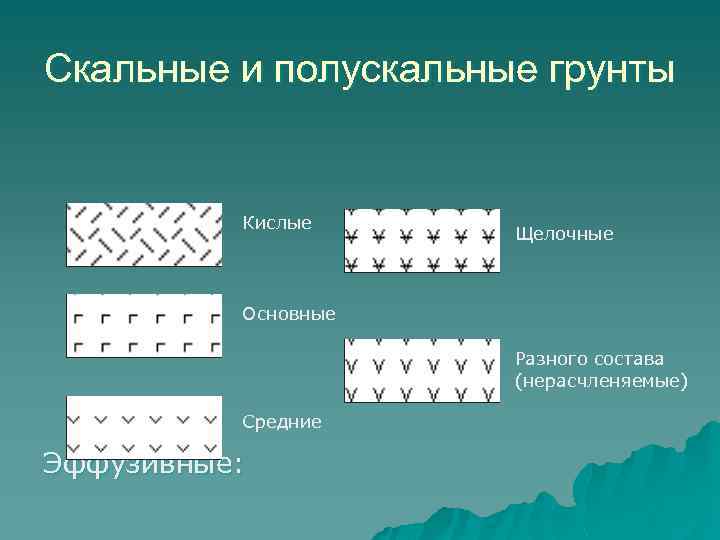

Скальные и полускальные грунты Кислые Щелочные Основные Разного состава (нерасчленяемые) Средние Эффузивные:

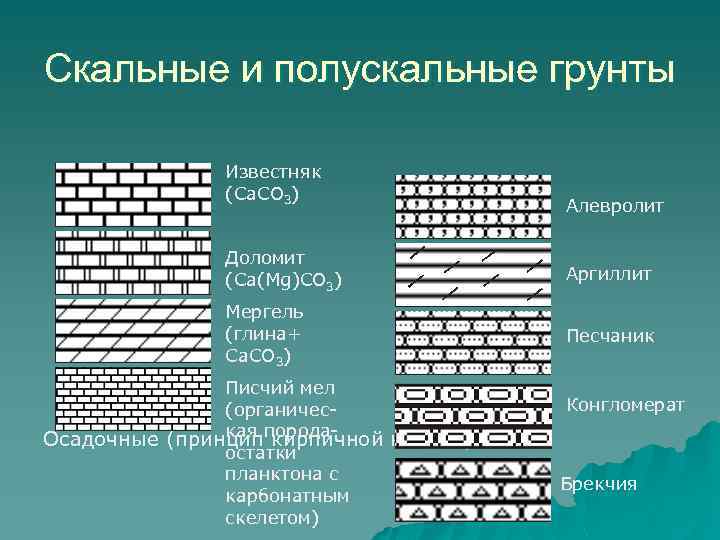

Скальные и полускальные грунты Известняк (Са. СО 3) Алевролит Доломит (Са(Mg)СО 3) Аргиллит Мергель (глина+ Са. СО 3) Песчаник Писчий мел (органическая кирпичной кладки): Осадочные (принциппородаостатки планктона с карбонатным скелетом) Конгломерат Брекчия

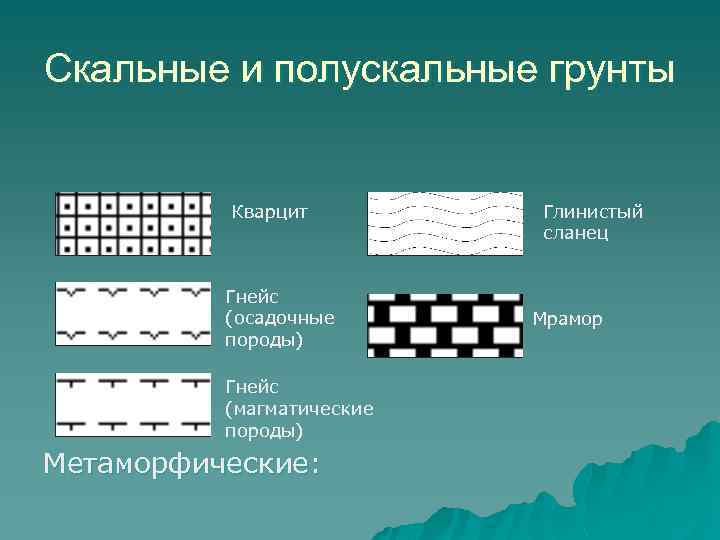

Скальные и полускальные грунты Кварцит Гнейс (осадочные породы) Гнейс (магматические породы) Метаморфические: Глинистый сланец Мрамор

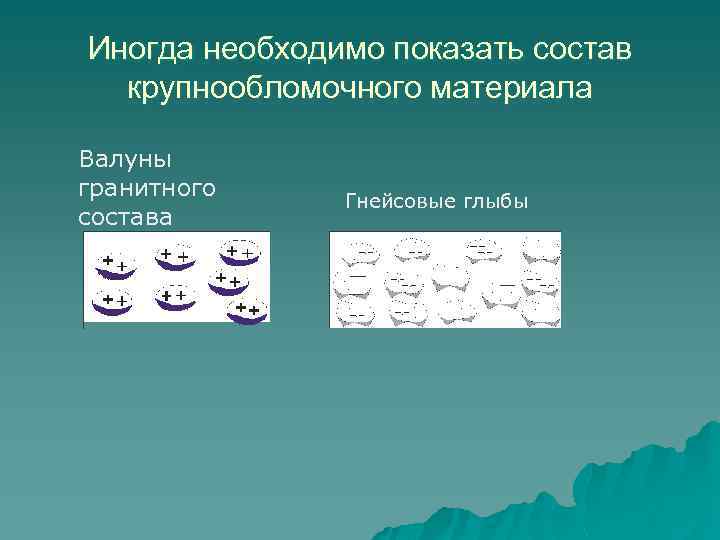

Иногда необходимо показать состав крупнообломочного материала Валуны гранитного состава Гнейсовые глыбы

Мерзлые грунты на разрезах и колонках (в ГОСТе этого нет) Кровля мерзлых грунтов Линзы сегрегационного льда Подошва мерзлых грунтов Тонкие наклонные слои льда Прослой льда Все, что связано со льдом и мерзлотой в цветном варианте отображается холодными цветами (оттенками синего, зеленого). В черно-беломгустым черным цветом.

Включения и особенности литологии Примеры Засоленность Трещиноватость Суглинок засоленный Гранит трещиноватый Опесчаненость Суглинок опесчаненый Заторфованность Глина оторфованная

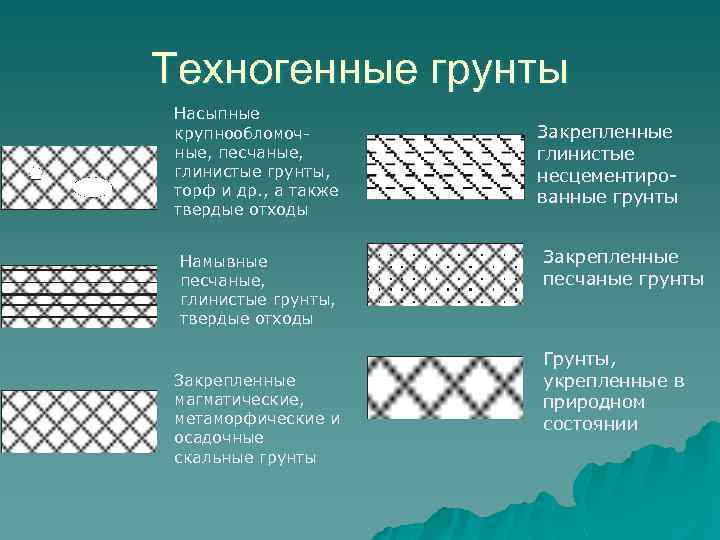

Техногенные грунты Насыпные крупнообломочные, песчаные, глинистые грунты, торф и др. , а также твердые отходы Намывные песчаные, глинистые грунты, твердые отходы Закрепленные магматические, метаморфические и осадочные скальные грунты Закрепленные глинистые несцементированные грунты Закрепленные песчаные грунты Грунты, укрепленные в природном состоянии

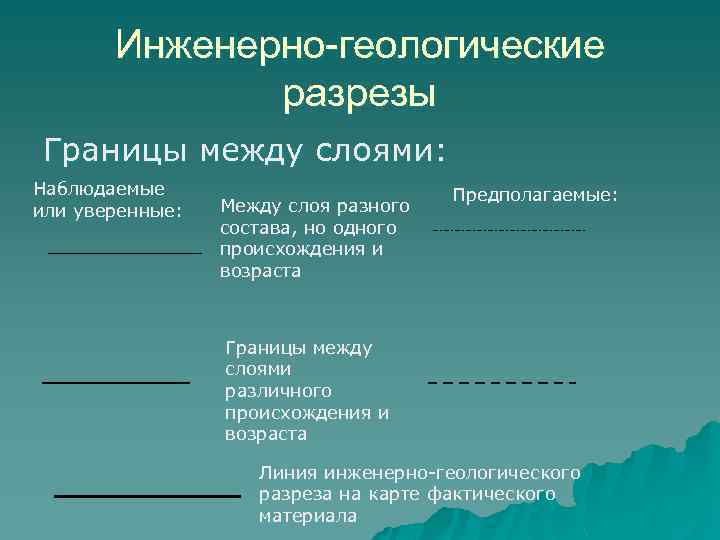

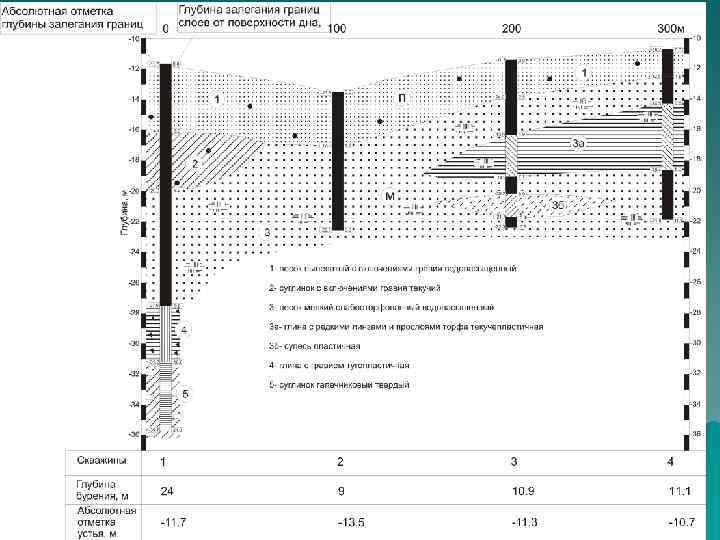

Инженерно-геологические разрезы Границы между слоями: Наблюдаемые или уверенные: Между слоя разного состава, но одного происхождения и возраста Предполагаемые: Границы между слоями различного происхождения и возраста Линия инженерно-геологического разреза на карте фактического материала

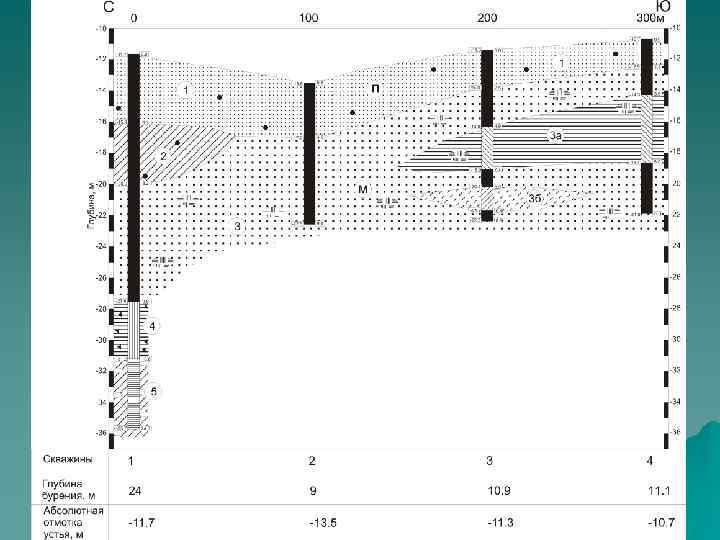

Правила построения Разрезы строятся по прямым линиям, соединяющим наибольшее количество скважин. Направления разрезов: u Юг-Север (юг-слева, север-справа) u Запад-Восток При изысканиях для трубопроводов направление разрезов- по ходу продукта. Разрезы-развертки- разрезы по ломанным линиям переменных направлений Отложения морского генезиса- раскрашиваются холодными цветами (оттенки синего и зеленого), континентального- теплыми (оттенки коричневого, желтого, красного, бежевого)

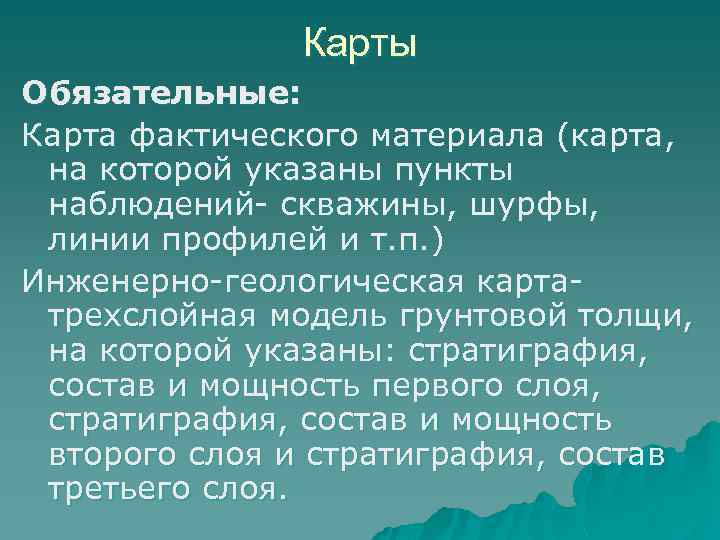

Карты Обязательные: Карта фактического материала (карта, на которой указаны пункты наблюдений- скважины, шурфы, линии профилей и т. п. ) Инженерно-геологическая картатрехслойная модель грунтовой толщи, на которой указаны: стратиграфия, состав и мощность первого слоя, стратиграфия, состав и мощность второго слоя и стратиграфия, состав третьего слоя.

Некоторые обозначения на картах фактического материала Скважина разведочная (инженерногеологическая) Скважина техническая Скважина каротажная (скважина, в которой выполняются различные геофизические Горные выработки: исследования) Закопушка и дудка (дудкагорная выработка круглого сечения r~1. 5 m и глубиной до 100 м, проходимая в скальных и полускальных породах, закопушка- мелкая до 0. 5 м яма) Шахта- горная выработка большого сечения глубиной до 200 м Шурф- горная выработка прямоугольного сечения глубиной до 10 -20 м Штольня- горизонтальная горная выработка, пройденная в склоне или в стволе шахты

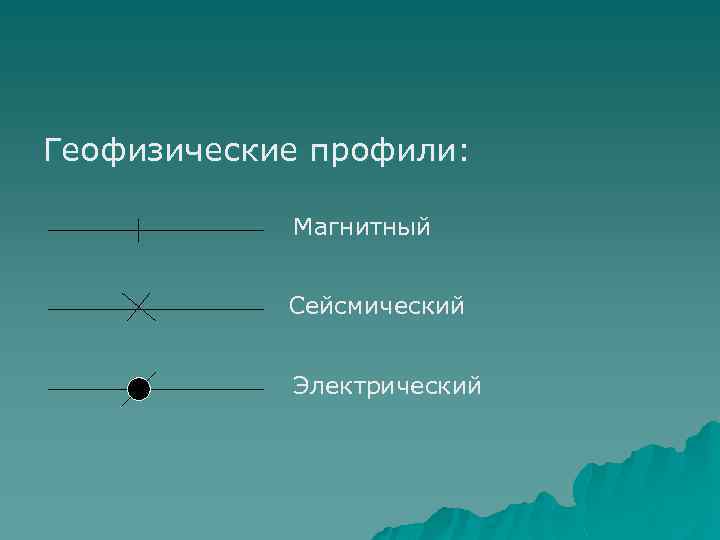

Геофизические профили: Магнитный Сейсмический Электрический

Карты Вспомогательные или необязательные: Карты мощностей слоев- линии изопахитравных мощностей (особенно актуальны карты мощностей слабых грунтов- текучих глинистых грунтов, торфа, сапропелей и т. п. ) Карты гидроизогипс- изогипсы уровня грунтовых вод Карты тектонические- линии разломов и элементы складчатых структур И т. п.

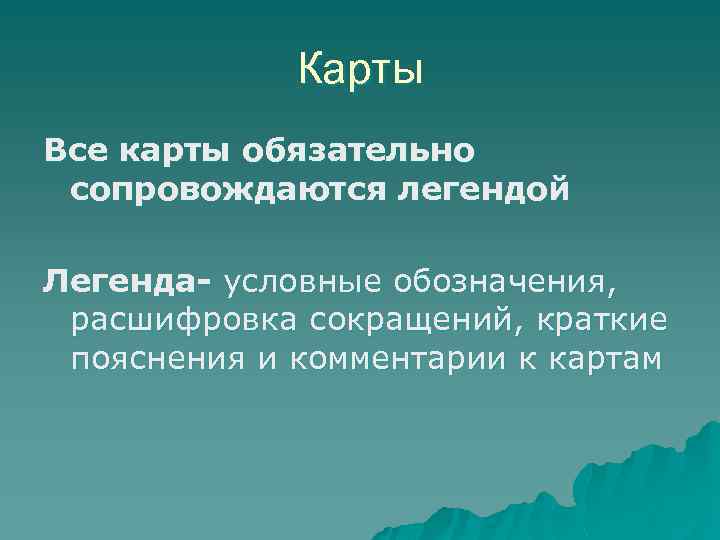

Карты Все карты обязательно сопровождаются легендой Легенда- условные обозначения, расшифровка сокращений, краткие пояснения и комментарии к картам

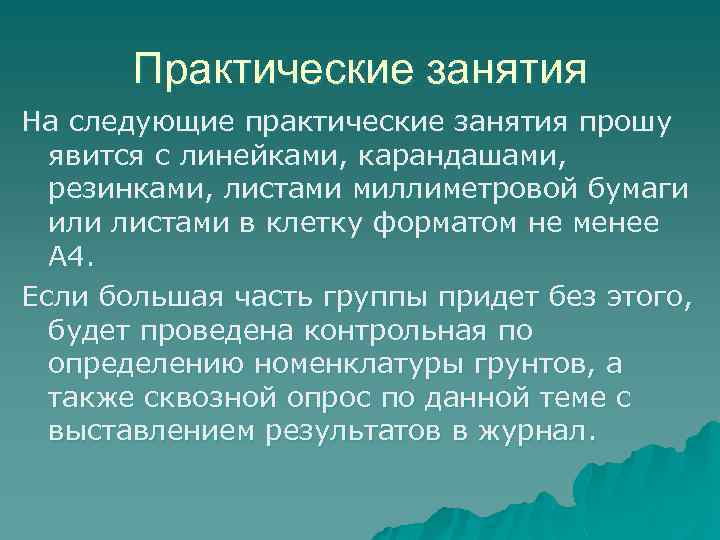

Практические занятия На следующие практические занятия прошу явится с линейками, карандашами, резинками, листами миллиметровой бумаги или листами в клетку форматом не менее А 4. Если большая часть группы придет без этого, будет проведена контрольная по определению номенклатуры грунтов, а также сквозной опрос по данной теме с выставлением результатов в журнал.
