Коллекторский потенциал природных резервуаров Баренцево-Карского региона и современные технологии поиска и разведки месторождений УВ Дзюбло Александр Дмитриевич, д. г. -м. н. , проф.

ОБЗОРНАЯ КАРТА АРКТИЧЕСКИХ МОРЕЙ РОССИИ 2

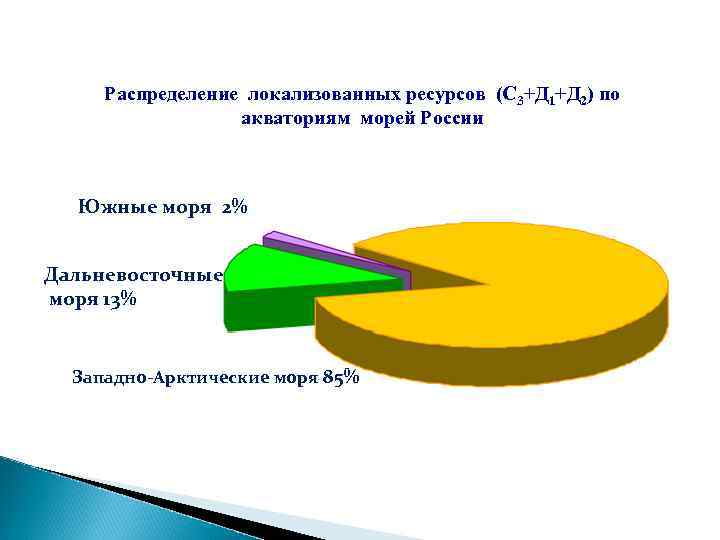

Распределение локализованных ресурсов (С 3+Д 1+Д 2) по акваториям морей России Южные моря 2% Дальневосточные моря 13% Западно-Арктические моря 85%

Состояние извлекаемых запасов месторождений по акваториям морей России Нефть Газ Каспийское море Охотское море Каспийское море Баренцево море Карское море 8% 32% Охотское море 11% 60% Печорское море 30% Печорское море 1% 5% 53%

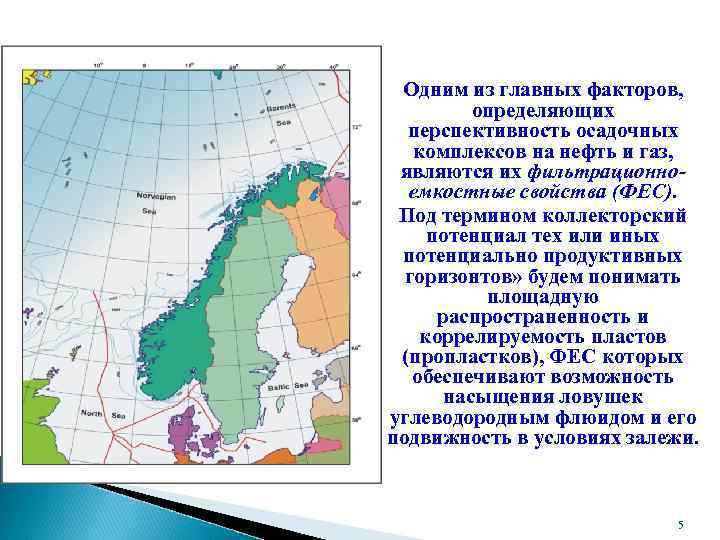

Одним из главных факторов, определяющих перспективность осадочных комплексов на нефть и газ, являются их фильтрационноемкостные свойства (ФЕС). Под термином коллекторский потенциал тех или иных потенциально продуктивных горизонтов» будем понимать площадную распространенность и коррелируемость пластов (пропластков), ФЕС которых обеспечивают возможность насыщения ловушек углеводородным флюидом и его подвижность в условиях залежи. 5

Карта расположения месторождения Брент на восточношотландском шельфе Северного моря(А) и изобаты кровли горизонта 3. 1 (В) эксплуатационные скважины; нагнетательные скважины; другие скважины. 6

Расположение изучаемой площади в региональном масштабе. Месторождение Ниниан выделено прямоугольником. U. K. C. S. –континентальный шельф Англии Схематический разрез структуры Ниниан. Косой штриховкой обозначены участки изменения пород 7

СЕЙСМОГЕОЛОГИЧЕСКИЙ РАЗРЕЗ БАРЕНЦЕВСКИЙ БАССЕЙН - КАРСКИЙ БАССЕЙН

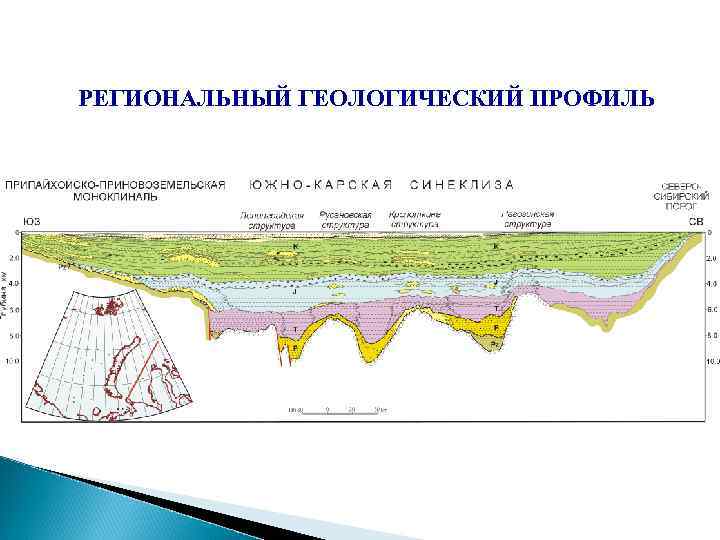

РЕГИОНАЛЬНЫЙ ГЕОЛОГИЧЕСКИЙ ПРОФИЛЬ

Характер распределения залежей углеводородов по стратиграфическим горизонтам Баренцево-Карского региона Система Меловая Юрская Триасовая Пермская ~~~~~~~ Каменноугольная Девонская Силурийская Ордовик Вид УВ залежей ГК ГК ГК Г Г ГК ГКН ГК Г Г Н Н (по ГИС) Н Н ~~~~~ ГКН Н Н Н (по ГИС) Месторождения Карского шельфа Месторождения Баренцевоморского шельфа Русановское Ленинградское Северо-Каменномысское, Каменномысское-море Семаковское Крузенштерновское Харасавейское Бованенковское Новопортовское Штокмановское Ледовое Лудловское Песчаноозерское Мурманское Северо-Кильдинское Варандей-море Приразломное Долгинское Медынское-море Варандей-море ~~~~~~~~ Новопортовское Медынское-море Долгинское Приразломное Варендей-море Медынское-море Литология Песч. , алевр. Песч. , алевр. Известняки Песч. , алевр. Изв. , долом. ~~~~~~ Грав. , долом. , изв. , песч. , брекчии Изв. , долом. Известняки Изв. , долом. Диапазон пористости, % 22 – 40 16 – 42 20 – 38 16 – 36 14 – 32 14 – 34 22 – 34 8 – 28 17 – 27 16 – 20 8 – 25 8 – 14 3 – 14 6 – 16 1– 8 3 – 14 1 – 22 8 – 25 6 – 16 4 – 12 10

КАРСКОЕ МОРЕ СХЕМА СЕЙСМИЧЕСКОЙ ИЗУЧЕННОСТИ

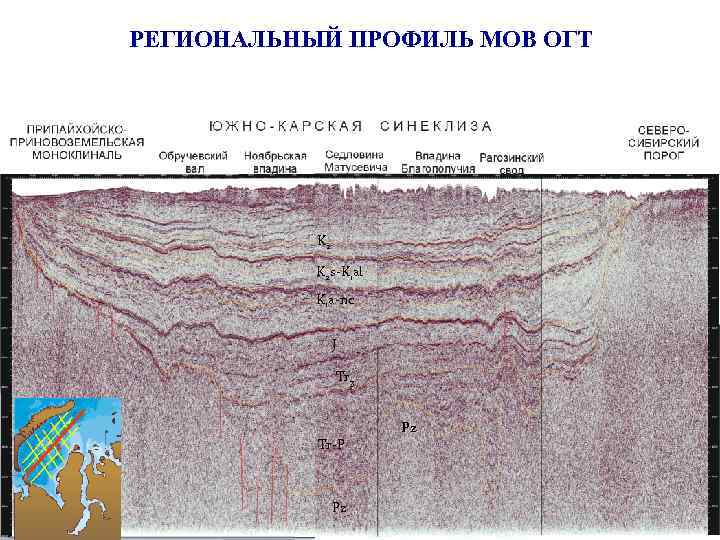

РЕГИОНАЛЬНЫЙ ПРОФИЛЬ МОВ ОГТ K 2 s-K 1 al K 1 a-nc J Tr 3 Tr-P Pz Pz

СВОДНЫЙ СТРАТИГРАФИЧЕСКИ Й РАЗРЕЗ МЕЗОЗОЙСКИХ И КАЙНОЗОЙСКИХ ОТЛОЖЕНИЙ ЯМАЛЬСКОЙ НГО ЗАПАДНОСИБИРСКОЙ НЕФТЕГАЗОНОСНОЙ ПРОВИНЦИИ (ПО ДАННЫМ ООО «ТЮМЕННИИГИПРОГ АЗ» ) 13

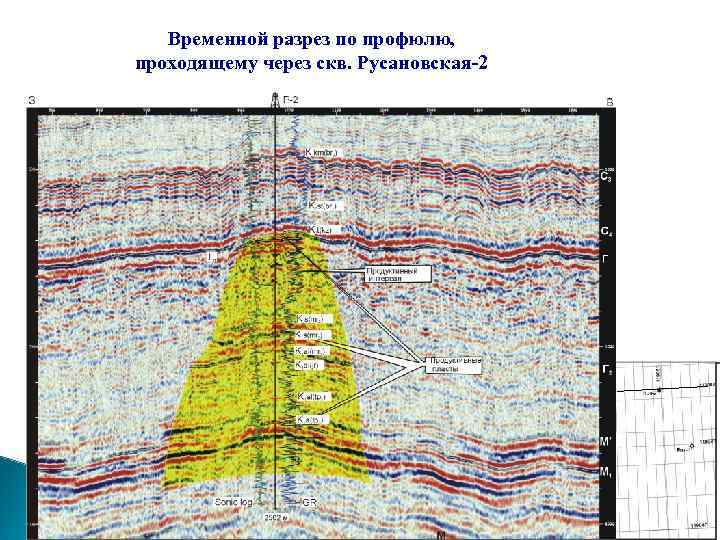

Временной разрез по профюлю, проходящему через скв. Русановская-2

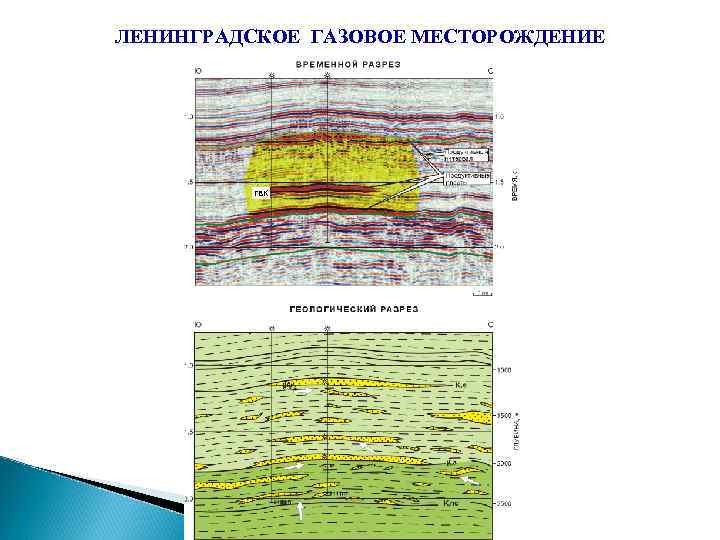

ЛЕНИНГРАДСКОЕ ГАЗОВОЕ МЕСТОРОЖДЕНИЕ ГВК

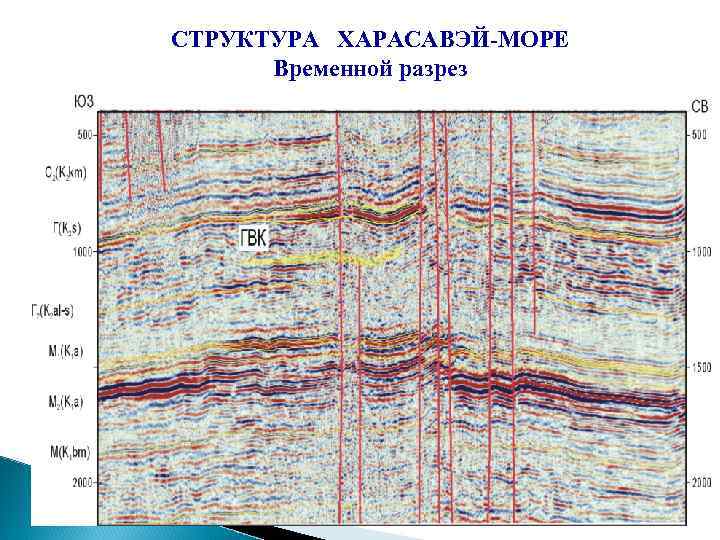

СТРУКТУРА ХАРАСАВЭЙ-МОРЕ Временной разрез

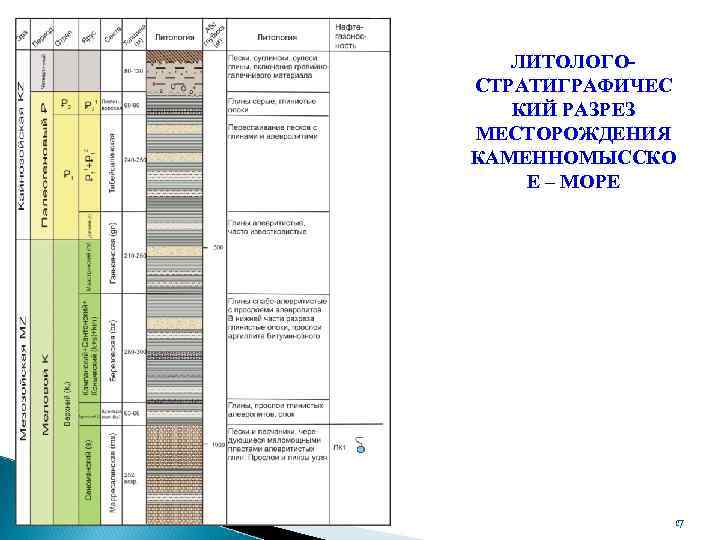

ЛИТОЛОГОСТРАТИГРАФИЧЕС КИЙ РАЗРЕЗ МЕСТОРОЖДЕНИЯ КАМЕННОМЫССКО Е – МОРЕ 17

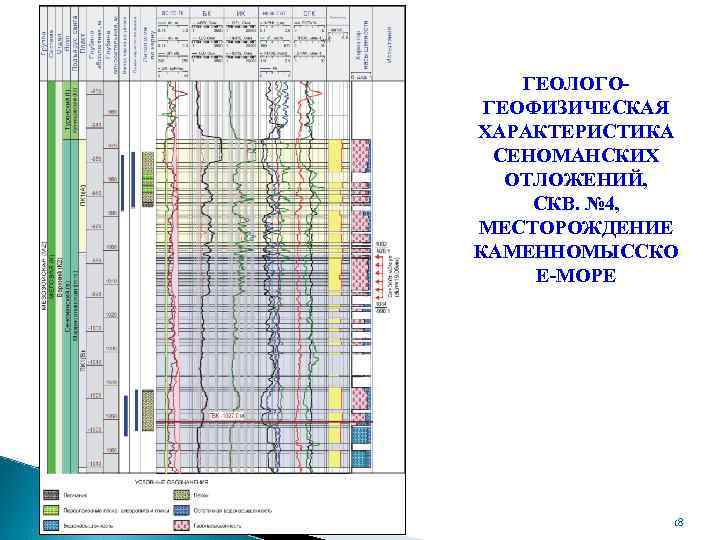

ГЕОЛОГОГЕОФИЗИЧЕСКАЯ ХАРАКТЕРИСТИКА СЕНОМАНСКИХ ОТЛОЖЕНИЙ, СКВ. № 4, МЕСТОРОЖДЕНИЕ КАМЕННОМЫССКО Е-МОРЕ 18

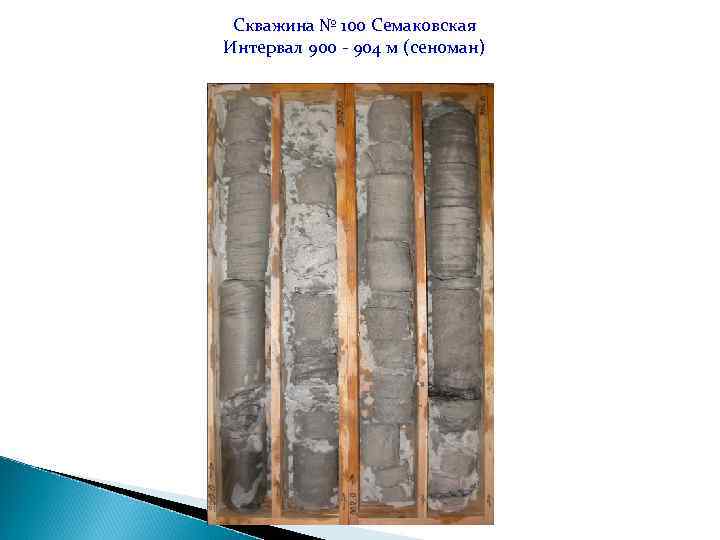

Скважина № 100 Семаковская Интервал 900 - 904 м (сеноман)

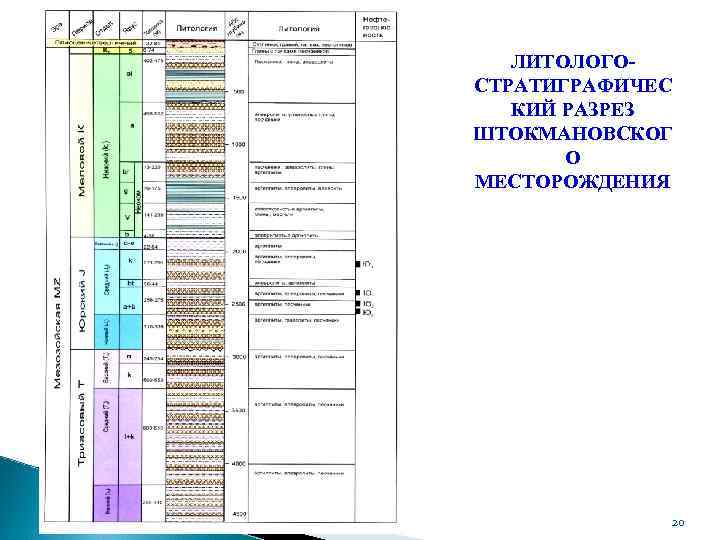

ЛИТОЛОГОСТРАТИГРАФИЧЕС КИЙ РАЗРЕЗ ШТОКМАНОВСКОГ О МЕСТОРОЖДЕНИЯ 20

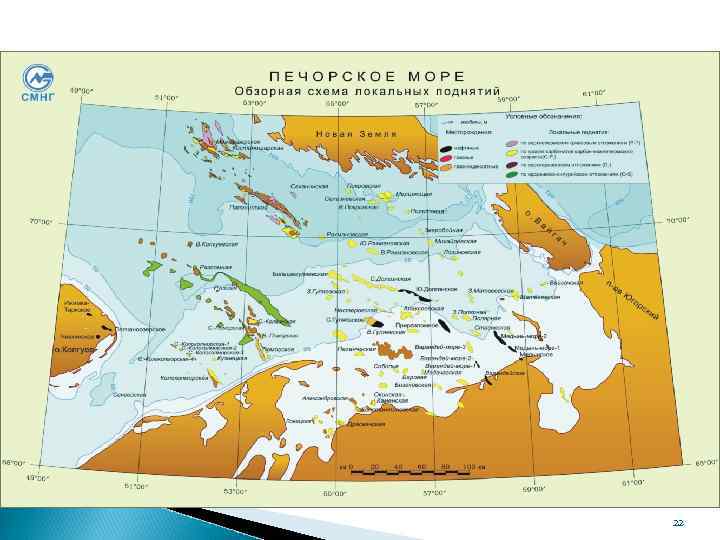

22

ДОЛГИНСКОЕ МЕСТОРОЖДЕНИЕ. СВОДНЫЙ ЛИТОЛОГОСТРАТИГРАФИЧЕС КИЙ РАЗРЕЗ 23

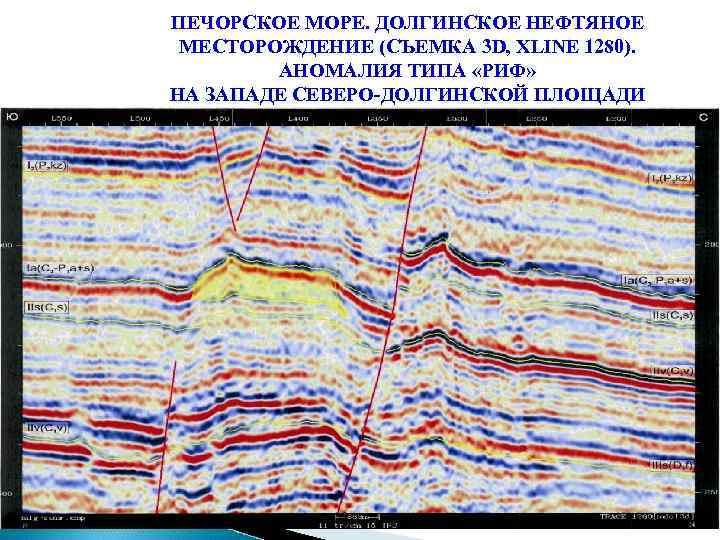

ПЕЧОРСКОЕ МОРЕ. ДОЛГИНСКОЕ НЕФТЯНОЕ МЕСТОРОЖДЕНИЕ (СЪЕМКА 3 D, XLINE 1280). АНОМАЛИЯ ТИПА «РИФ» НА ЗАПАДЕ СЕВЕРО-ДОЛГИНСКОЙ ПЛОЩАДИ 26

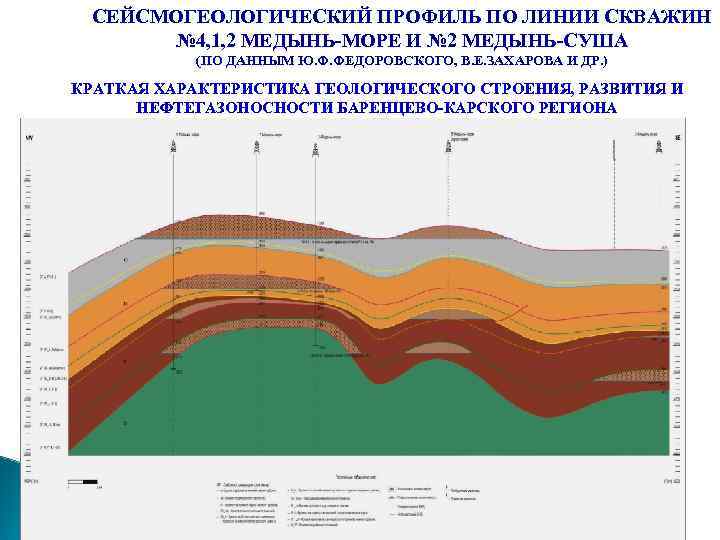

СЕЙСМОГЕОЛОГИЧЕСКИЙ ПРОФИЛЬ ПО ЛИНИИ СКВАЖИН № 4, 1, 2 МЕДЫНЬ-МОРЕ И № 2 МЕДЫНЬ-СУША (ПО ДАННЫМ Ю. Ф. ФЕДОРОВСКОГО, В. Е. ЗАХАРОВА И ДР. ) КРАТКАЯ ХАРАКТЕРИСТИКА ГЕОЛОГИЧЕСКОГО СТРОЕНИЯ, РАЗВИТИЯ И НЕФТЕГАЗОНОСНОСТИ БАРЕНЦЕВО-КАРСКОГО РЕГИОНА 27

ЛИТОЛОГОСТРАТИГРАФИЧЕС КИЙ РАЗРЕЗ МЕСТОРОЖДЕНИЯ ПРИРАЗЛОМНОЕ 28

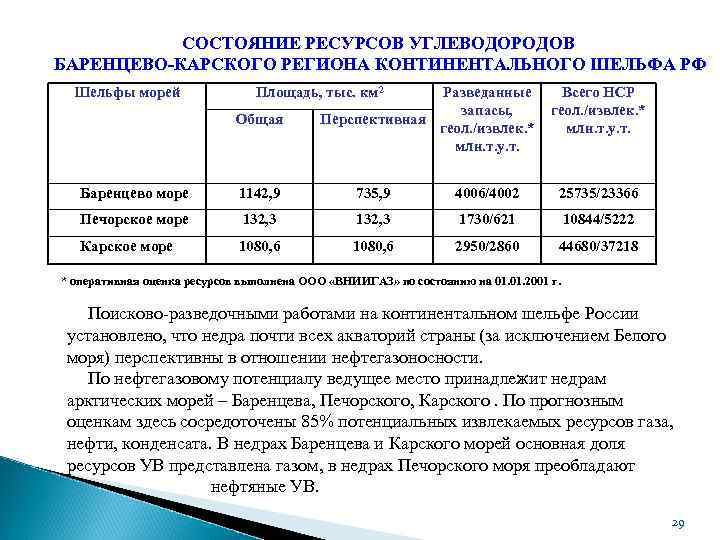

СОСТОЯНИЕ РЕСУРСОВ УГЛЕВОДОРОДОВ БАРЕНЦЕВО-КАРСКОГО РЕГИОНА КОНТИНЕНТАЛЬНОГО ШЕЛЬФА РФ Шельфы морей Площадь, тыс. км 2 Общая Разведанные запасы, Перспективная геол. /извлек. * млн. т. у. т. Всего НСР геол. /извлек. * млн. т. у. т. Баренцево море 1142, 9 735, 9 4006/4002 25735/23366 Печорское море 132, 3 1730/621 10844/5222 Карское море 1080, 6 2950/2860 44680/37218 * оперативная оценка ресурсов выполнена ООО «ВНИИГАЗ» по состоянию на 01. 2001 г. Поисково-разведочными работами на континентальном шельфе России установлено, что недра почти всех акваторий страны (за исключением Белого моря) перспективны в отношении нефтегазоносности. По нефтегазовому потенциалу ведущее место принадлежит недрам арктических морей – Баренцева, Печорского, Карского. По прогнозным оценкам здесь сосредоточены 85% потенциальных извлекаемых ресурсов газа, нефти, конденсата. В недрах Баренцева и Карского морей основная доля ресурсов УВ представлена газом, в недрах Печорского моря преобладают нефтяные УВ. 29

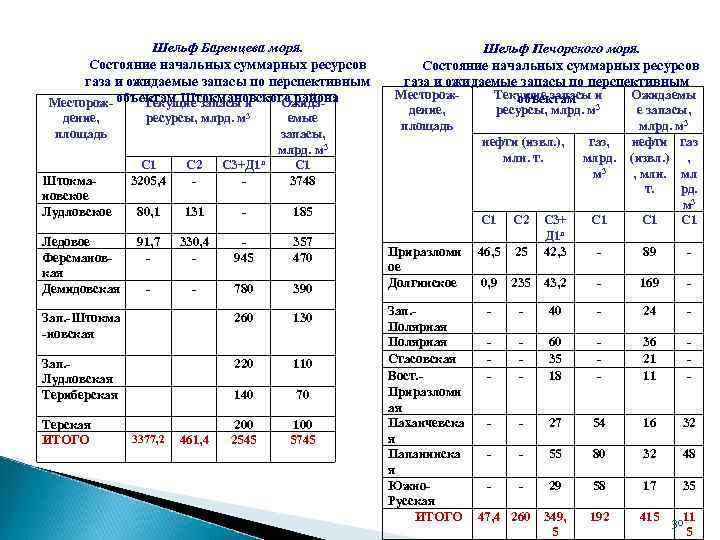

Шельф Баренцева моря. Состояние начальных суммарных ресурсов газа и ожидаемые запасы по перспективным Месторож- объектам Штокмановского района Текущие запасы и Ожидадение, площадь С 1 3205, 4 С 2 - С 3+Д 1 л - емые запасы, млрд. м 3 С 1 3748 80, 1 131 - 91, 7 - 330, 4 - 945 357 470 - - 780 390 Зап. -Штокма -новская 260 130 Зап. Лудловская Териберская 220 110 140 70 Терская ИТОГО 200 2545 100 5745 дение, площадь 185 Штокмановское Лудловское Ледовое Ферсмановкая Демидовская ресурсы, млрд. м 3 Шельф Печорского моря. Состояние начальных суммарных ресурсов газа и ожидаемые запасы по перспективным Месторож. Текущие запасы и Ожидаемы объектам 3377, 2 461, 4 ресурсы, млрд. м 3 нефти (извл. ), млн. т. С 1 Приразломн ое Долгинское С 2 46, 5 25 0, 9 С 3+ Д 1 л 42, 3 газ, млрд. м 3 С 1 е запасы, млрд. м 3 нефти газ (извл. ) , , млн. мл т. рд. м 3 С 1 - 89 - 235 43, 2 - 169 - Зап. 40 Полярная 60 Стасовская 35 Вост. 18 Приразломн ая Паханчевска 27 я Папанинска 55 я Южно 29 Русская ИТОГО 47, 4 260 349, 5 - 24 - - 36 21 11 - 54 16 32 80 32 48 58 17 35 192 415 3011 5

КОМПЛЕКС ТЕХНОЛОГИЙ, РЕАЛИЗОВАННЫЙ ПРИ ПОИСКЕ И РАЗВЕДКЕ УВ НА АРКТИЧЕСКОМ ШЕЛЬФЕ В БАРЕНЦЕВО-КАРСКОМ РЕГИОНЕ

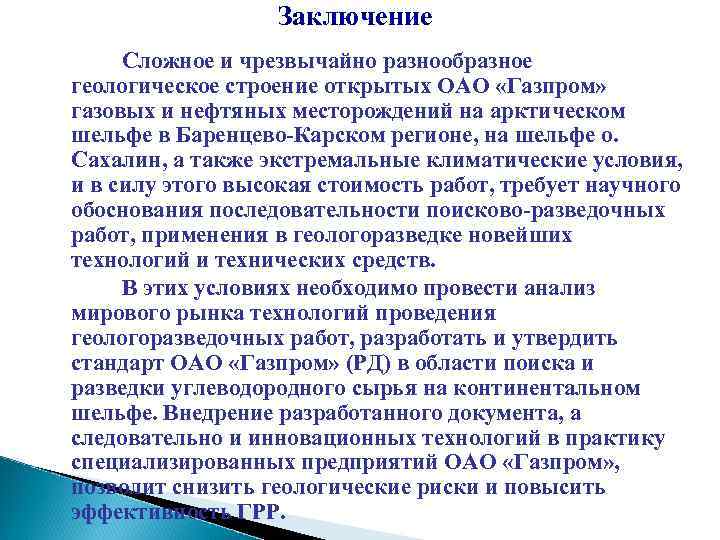

Заключение Сложное и чрезвычайно разнообразное геологическое строение открытых ОАО «Газпром» газовых и нефтяных месторождений на арктическом шельфе в Баренцево-Карском регионе, на шельфе о. Сахалин, а также экстремальные климатические условия, и в силу этого высокая стоимость работ, требует научного обоснования последовательности поисково-разведочных работ, применения в геологоразведке новейших технологий и технических средств. В этих условиях необходимо провести анализ мирового рынка технологий проведения геологоразведочных работ, разработать и утвердить стандарт ОАО «Газпром» (РД) в области поиска и разведки углеводородного сырья на континентальном шельфе. Внедрение разработанного документа, а следовательно и инновационных технологий в практику специализированных предприятий ОАО «Газпром» , позволит снизить геологические риски и повысить эффективность ГРР.
