Колебания пакета лопаток l l l Первые две

Зарегистрируйтесь, чтобы просмотреть полный документ!

Колебания пакета лопаток l l l Первые две главные формы колебаний пакета колебания типа А. Первый тон колебаний – тип А 0. Число = числу узлов. Второй тон колебаний – тип А 1.

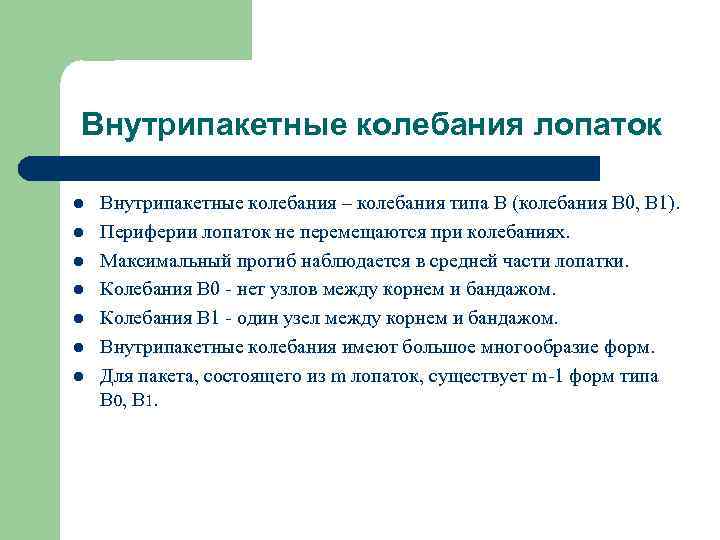

Внутрипакетные колебания лопаток l l l l Внутрипакетные колебания – колебания типа В (колебания В 0, В 1). Периферии лопаток не перемещаются при колебаниях. Максимальный прогиб наблюдается в средней части лопатки. Колебания В 0 - нет узлов между корнем и бандажом. Колебания В 1 - один узел между корнем и бандажом. Внутрипакетные колебания имеют большое многообразие форм. Для пакета, состоящего из m лопаток, существует m-1 форм типа В 0, В 1.

Внутрипакетные колебания лопаток. Пример l Формы колебаний В 0 для пакета из 4 лопаток.

Изгибно-крутильные колебания пакетов лопаток

Изгибно-крутильные колебания пакетов лопаток l l l Деформация в осевом направлении изгибная. При жёстком присоединении бандажа к лопаткам происходит некоторое закручивание каждой лопатки в пакете. Формы данных колебаний различаются формой лопаток и формой бандажа.

Изгибно-крутильные колебания пакетов лопаток. Первая форма l l Форма 1 – осевые колебания лопаток в одной фазе. Поступательное колебательное смещение бандажа.

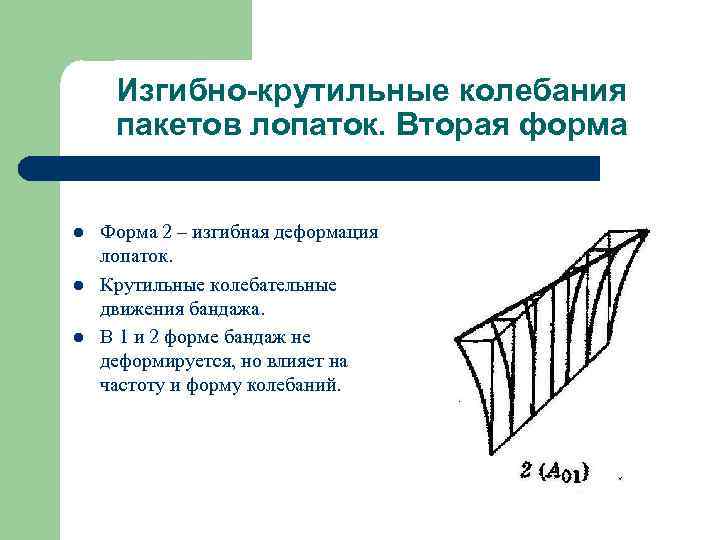

Изгибно-крутильные колебания пакетов лопаток. Вторая форма l l l Форма 2 – изгибная деформация лопаток. Крутильные колебательные движения бандажа. В 1 и 2 форме бандаж не деформируется, но влияет на частоту и форму колебаний.

Изгибно-крутильные колебания пакетов лопаток. Третья форма l Изгиб бандажа по форме с 2 узлами.

Изгибно-крутильные колебания пакетов лопаток. Четвертая форма l Изгиб бандаж по форме с 3 узлами.

Изгибно-крутильные колебания пакетов лопаток. Пятая форма l l l Форма типа А 1 колебаний лопаток с 1 узлом. Крутильные колебания бандажа. Формы могут различаться по числу узлов на лопатке и на бандаже. Аmn – m – число узлов на лопатке; n – число узлов на бандаже.

Скачать презентацию Колебания пакета лопаток l l l Первые две

1 Колебания пакета лопаток.ppt

Количество слайдов: 10
