Кодирование графики Графическая информация на экране мониторе

Графическая информация на экране мониторе представляется в виде растрового изображения

Растровое изображение представляет собой мозаику (таблицу, матрицу,

Качество изображения Чем меньше размер пикселей, на которые

Качество изображения определяется разрешающей способностью монитора — числом пикселей по горизонтали и вертикали.

Кодирование графики Растровый рисунок похож на лист клетчатой

Кодирование графики Закодировав каждый цвет каким-нибудь числом, можно представить изображение в

Формирование растрового изображения. • Для того, чтобы на экране монитора

Монохромное изображение Для хранения состояния точки черно-белого изображения достаточно одного бита, т.

Формула Хартли Количество цветов, отображаемых на экране монитора, может быть вычислено по

Глубина Количество цвета цветов Глубина цвета Количество цветов

Информационный объем изображения J = к •

Автор: Доронина Екатерина Валерьевна, МКОУ СОШ № 1, Г. Коркино

Задача (устно) Сколько бит памяти компьютера займет черно-белое изображение размером 10 10 пикселей? Задача

Домашнее задание Задача № 3 Растровый графический файл, содержащий

Скачать презентацию Кодирование графики Графическая информация на экране мониторе

кодирование графики.ppt

Количество слайдов: 22

>Кодирование графики Кодирование графики

>Графическая информация на экране мониторе представляется в виде растрового изображения Графическая информация на экране мониторе представляется в виде растрового изображения

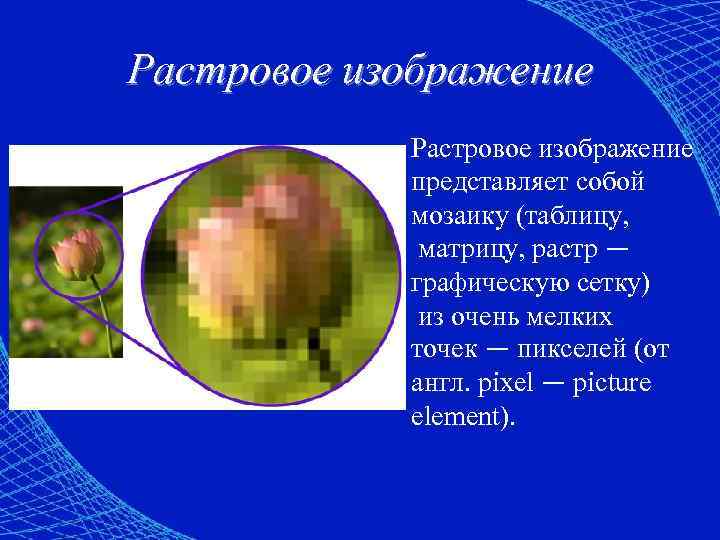

>Растровое изображение представляет собой мозаику (таблицу, матрицу, Растровое изображение представляет собой мозаику (таблицу, матрицу, растр — графическую сетку) из очень мелких точек — пикселей (от англ. pixel — picture element).

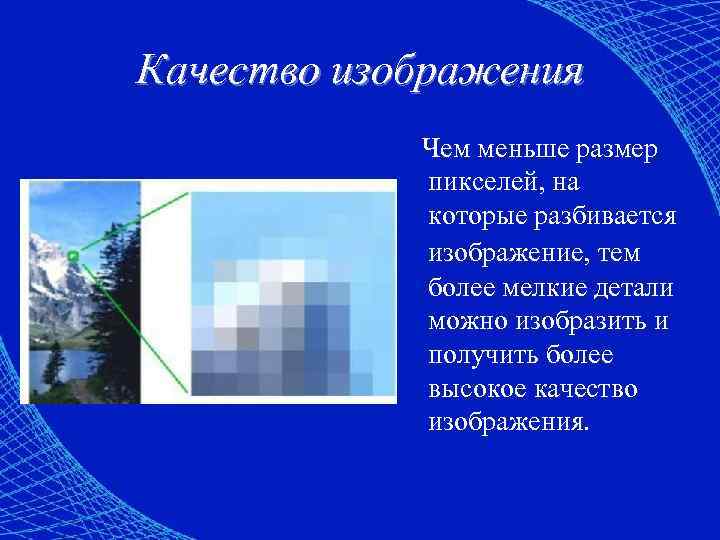

>Качество изображения Чем меньше размер пикселей, на которые Качество изображения Чем меньше размер пикселей, на которые разбивается изображение, тем более мелкие детали можно изобразить и получить более высокое качество изображения.

> Качество изображения определяется разрешающей способностью монитора — числом пикселей по горизонтали и вертикали. Качество изображения определяется разрешающей способностью монитора — числом пикселей по горизонтали и вертикали. Разрешение монитора может составлять: 800 600; 1024 768; 1280 1024 точки.

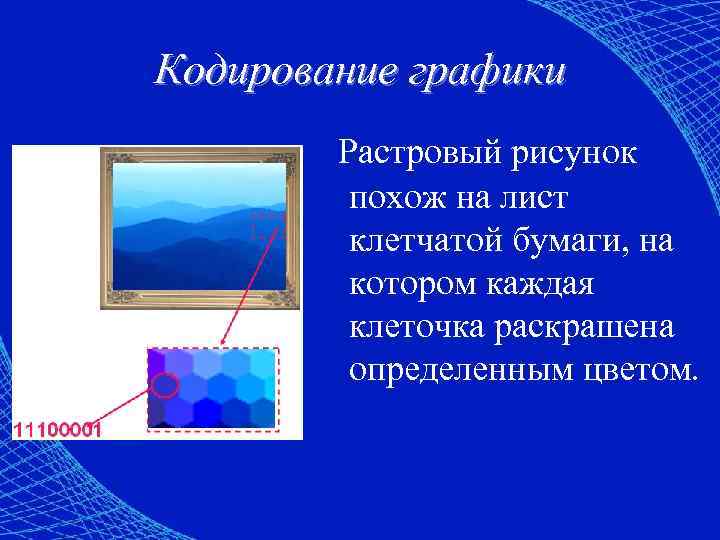

>Кодирование графики Растровый рисунок похож на лист клетчатой Кодирование графики Растровый рисунок похож на лист клетчатой бумаги, на котором каждая клеточка раскрашена определенным цветом.

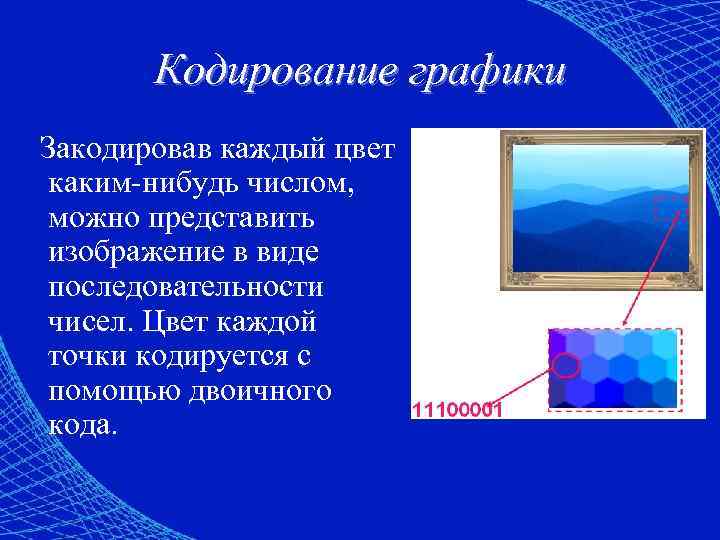

> Кодирование графики Закодировав каждый цвет каким-нибудь числом, можно представить изображение в Кодирование графики Закодировав каждый цвет каким-нибудь числом, можно представить изображение в виде последовательности чисел. Цвет каждой точки кодируется с помощью двоичного кода.

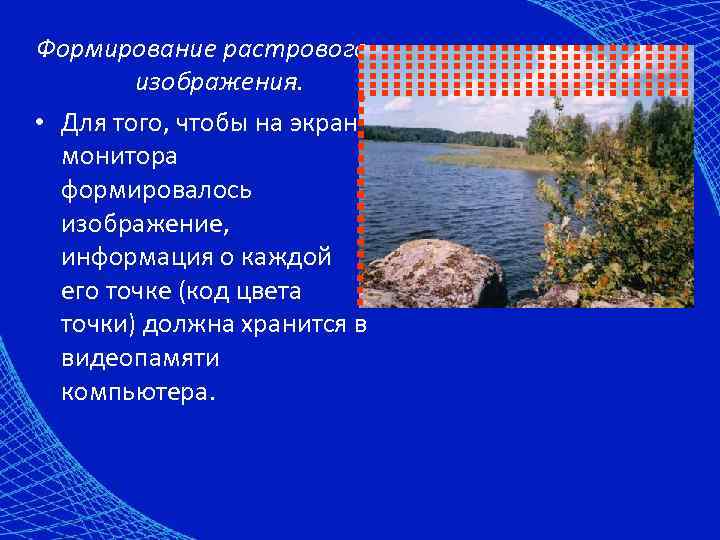

>Формирование растрового изображения. • Для того, чтобы на экране монитора Формирование растрового изображения. • Для того, чтобы на экране монитора формировалось изображение, информация о каждой его точке (код цвета точки) должна хранится в видеопамяти компьютера.

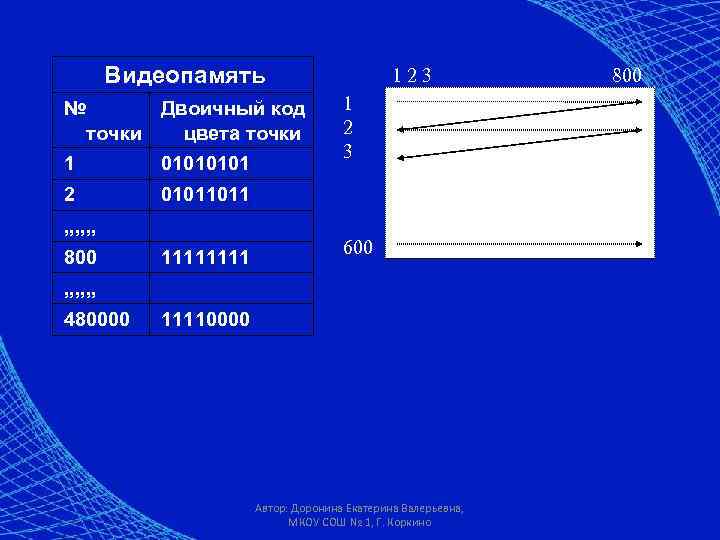

> Видеопамять 123 800 № Видеопамять 123 800 № Двоичный код 1 точки цвета точки 2 3 1 0101 2 01011011 , , , 800 1111 600 , , , 480000 11110000 Автор: Доронина Екатерина Валерьевна, МКОУ СОШ № 1, Г. Коркино

> Монохромное изображение Для хранения состояния точки черно-белого изображения достаточно одного бита, т. Монохромное изображение Для хранения состояния точки черно-белого изображения достаточно одного бита, т. к. точка может быть либо черной, либо белой, что можно закодировать двумя цифрами — 0 и 1.

> Формула Хартли Количество цветов, отображаемых на экране монитора, может быть вычислено по Формула Хартли Количество цветов, отображаемых на экране монитора, может быть вычислено по формуле: Nгде 2 i , = N — количество цветов; i — глубина цвета (длина кода) — количество бит информации, используемых для кодирования цвета одного пикселя.

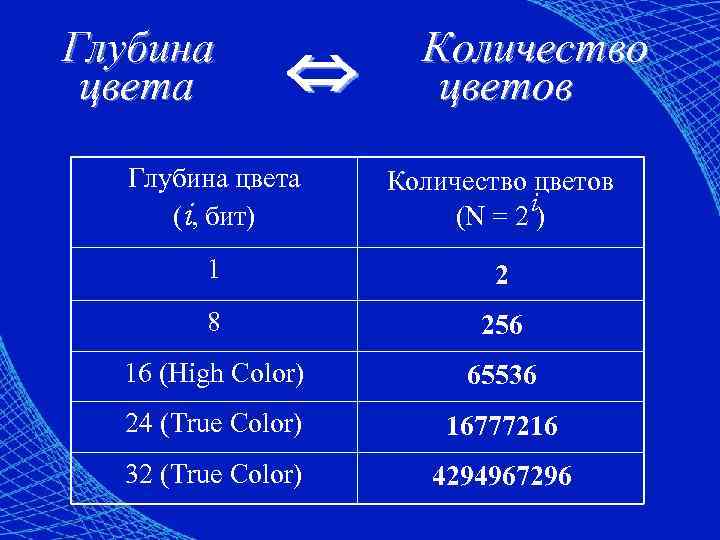

>Глубина Количество цвета цветов Глубина цвета Количество цветов Глубина Количество цвета цветов Глубина цвета Количество цветов (i, бит) (N = 2 i) 1 2 8 256 16 (High Color) 65536 24 (True Color) 16777216 32 (True Color) 4294967296

> Информационный объем изображения J = к • Информационный объем изображения J = к • i , где J — информационный объем изображения; к — количество пикселей; i — глубина цвета.

>Скорость передачи информации J v=— t Скорость передачи информации J v=— t , где v — скорость передачи информации; J — количество информации в сообщении; t — время, затраченное на передачу сообщения.

>Автор: Доронина Екатерина Валерьевна, МКОУ СОШ № 1, Г. Коркино Автор: Доронина Екатерина Валерьевна, МКОУ СОШ № 1, Г. Коркино

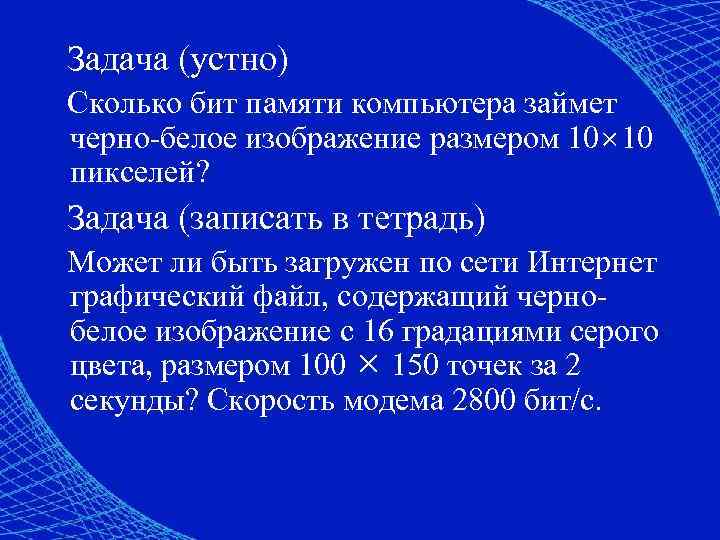

>Задача (устно) Сколько бит памяти компьютера займет черно-белое изображение размером 10 10 пикселей? Задача Задача (устно) Сколько бит памяти компьютера займет черно-белое изображение размером 10 10 пикселей? Задача (записать в тетрадь) Может ли быть загружен по сети Интернет графический файл, содержащий черно- белое изображение с 16 градациями серого цвета, размером 100 150 точек за 2 секунды? Скорость модема 2800 бит/с.

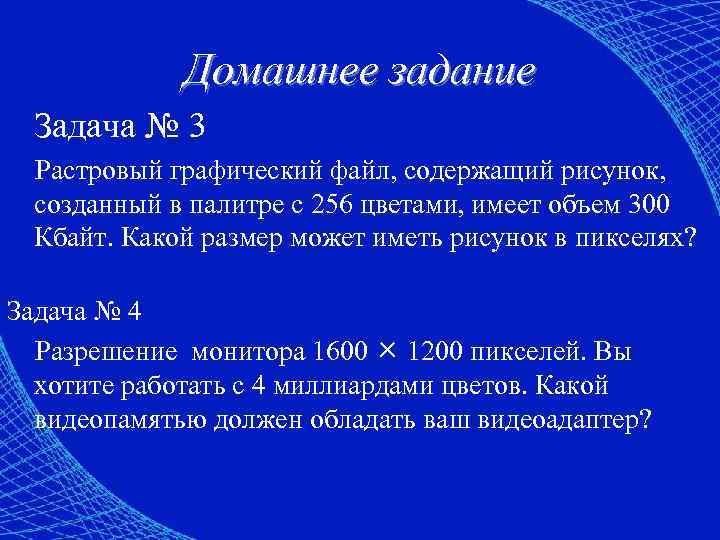

> Домашнее задание Задача № 3 Растровый графический файл, содержащий Домашнее задание Задача № 3 Растровый графический файл, содержащий рисунок, созданный в палитре с 256 цветами, имеет объем 300 Кбайт. Какой размер может иметь рисунок в пикселях? Задача № 4 Разрешение монитора 1600 1200 пикселей. Вы хотите работать с 4 миллиардами цветов. Какой видеопамятью должен обладать ваш видеоадаптер?
