Кодирование графической информации Подготовил ученик 11 Б класса

Кодирование графической информации Подготовил ученик 11 Б класса Галиулин Владиславё

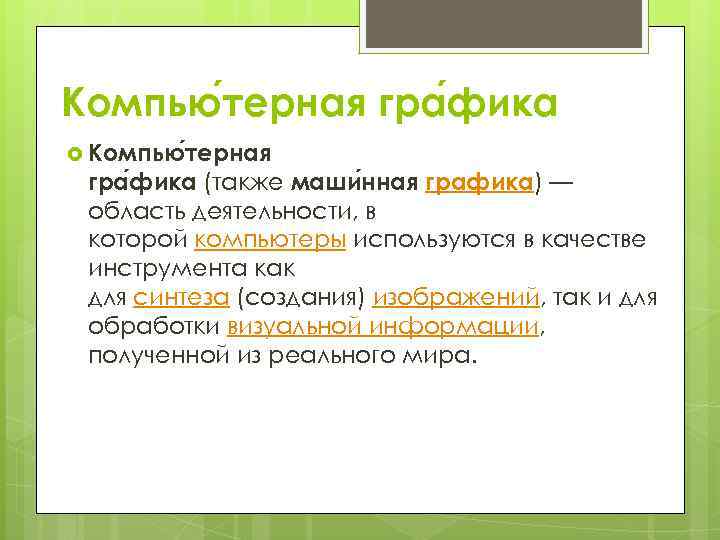

Компью терная гра фика (также маши нная графика) — область деятельности, в которой компьютеры используются в качестве инструмента как для синтеза (создания) изображений, так и для обработки визуальной информации, полученной из реального мира.

История Первые вычислительные машины не имели отдельных средств для работы с графикой, однако уже использовались для получения и обработки изображений. Программируя память первых электронных машин, построенную на основе матрицы ламп, можно было получать узоры. В 1961 году программист С. Рассел возглавил проект по созданию первой компьютерной игры с графикой. Создание игры ( «Spacewar!» ) заняло около 200 человеко-часов. Игра была создана на машине PDP-1. В 1963 году американский учёный Айвен Сазерленд создал программно- аппаратный комплекс Sketchpad, который позволял рисовать точки, линии и окружности на трубке цифровым пером. Поддерживались базовые действия с примитивами: перемещение, копирование и др. По сути, это был первый векторный редактор, реализованный на компьютере. Также программу можно назвать первым графическим интерфейсом, причём она являлась таковой ещё до появления самого термина. В середине 1960 -х гг. появились разработки в промышленных приложениях компьютерной графики. Так, под руководством Т. Мофетта и Н. Тейлора фирма Itek разработала цифровую электронную чертёжную машину. В 1964 году General Motors представила систему автоматизированного проектирования DAC-1, разработанную совместно с IBM. В 1964 году группой под руководством Н. Н. Константинова была создана компьютерная математическая модель движения кошки. Машина БЭСМ-4, выполняя написанную программу решения дифференциальных уравнений, рисовала мультфильм «Кошечка» [1], который для своего времени являлся прорывом. Для визуализации использовалсяалфавитно-цифровой принтер. В 1968 году cущественный прогресс компьютерная графика испытала с появлением возможности запоминать изображения и выводить их на компьютерном дисплее, электронно-лучевой трубке.

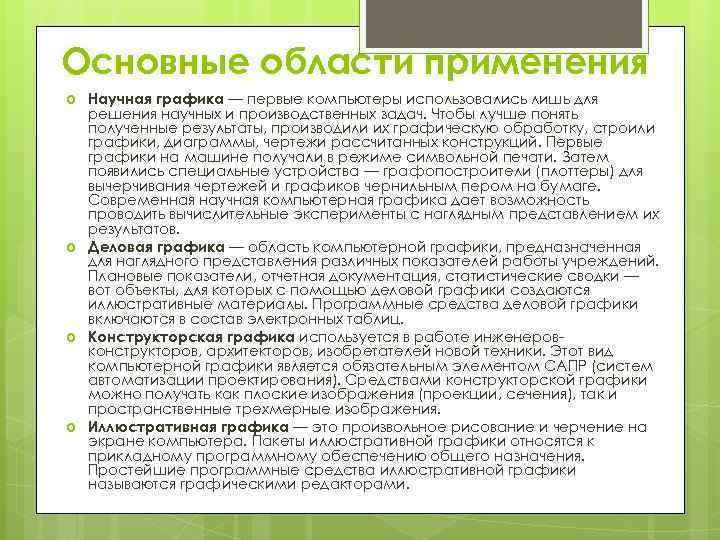

Основные области применения Научная графика — первые компьютеры использовались лишь для решения научных и производственных задач. Чтобы лучше понять полученные результаты, производили их графическую обработку, строили графики, диаграммы, чертежи рассчитанных конструкций. Первые графики на машине получали в режиме символьной печати. Затем появились специальные устройства — графопостроители (плоттеры) для вычерчивания чертежей и графиков чернильным пером на бумаге. Современная научная компьютерная графика дает возможность проводить вычислительные эксперименты с наглядным представлением их результатов. Деловая графика — область компьютерной графики, предназначенная для наглядного представления различных показателей работы учреждений. Плановые показатели, отчетная документация, статистические сводки — вот объекты, для которых с помощью деловой графики создаются иллюстративные материалы. Программные средства деловой графики включаются в состав электронных таблиц. Конструкторская графика используется в работе инженеров- конструкторов, архитекторов, изобретателей новой техники. Этот вид компьютерной графики является обязательным элементом САПР (систем автоматизации проектирования). Средствами конструкторской графики можно получать как плоские изображения (проекции, сечения), так и пространственные трехмерные изображения. Иллюстративная графика — это произвольное рисование и черчение на экране компьютера. Пакеты иллюстративной графики относятся к прикладному программному обеспечению общего назначения. Простейшие программные средства иллюстративной графики называются графическими редакторами.

Основные области применения Художественная и рекламная графика — ставшая популярной во многом благодаря телевидению. С помощью компьютера создаются рекламные ролики, мультфильмы, компьютерные игры, видеоуроки, видеопрезентации. Графические пакеты для этих целей требуют больших ресурсов компьютера по быстродействию и памяти. Отличительной особенностью этих графических пакетов является возможность создания реалистических изображений и «движущихся картинок» . Получение рисунков трехмерных объектов, их повороты, приближения, удаления, деформации связано с большим объёмом вычислений. Передача освещенности объекта в зависимости от положения источника света, от расположения теней, от фактуры поверхности, требует расчетов, учитывающих законы оптики. Компьютерная анимация — это получение движущихся изображений на экране дисплее. Художник создает на экране рисунке начального и конечного положения движущихся объектов, все промежуточные состояния рассчитывает и изображает компьютер, выполняя расчеты, опирающиеся на математическое описание данного вида движения. Полученные рисунки, выводимые последовательно на экран с определенной частотой, создают иллюзию движения. Мультимедиа — это объединение высококачественного изображения на экране компьютера со звуковым сопровождением. Наибольшее распространение системы мультимедиа получили в области обучения, рекламы, развлечений.

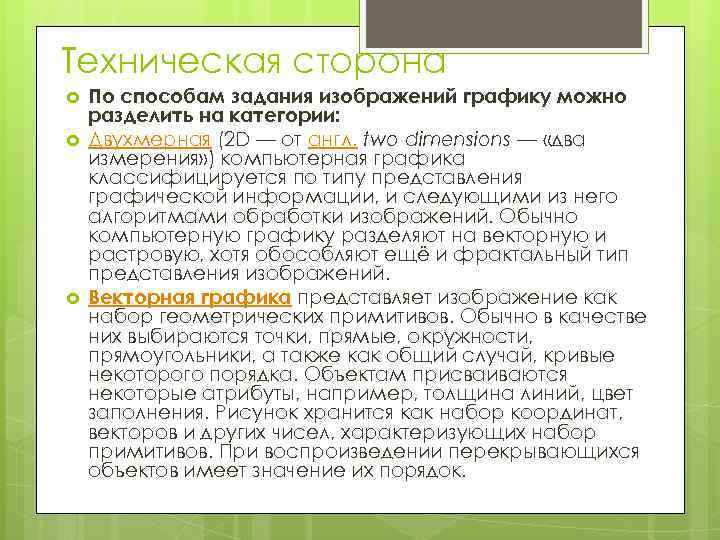

Техническая сторона По способам задания изображений графику можно разделить на категории: Двухмерная (2 D — от англ. two dimensions — «два измерения» ) компьютерная графика классифицируется по типу представления графической информации, и следующими из него алгоритмами обработки изображений. Обычно компьютерную графику разделяют на векторную и растровую, хотя обособляют ещё и фрактальный тип представления изображений. Векторная графика представляет изображение как набор геометрических примитивов. Обычно в качестве них выбираются точки, прямые, окружности, прямоугольники, а также как общий случай, кривые некоторого порядка. Объектам присваиваются некоторые атрибуты, например, толщина линий, цвет заполнения. Рисунок хранится как набор координат, векторов и других чисел, характеризующих набор примитивов. При воспроизведении перекрывающихся объектов имеет значение их порядок.

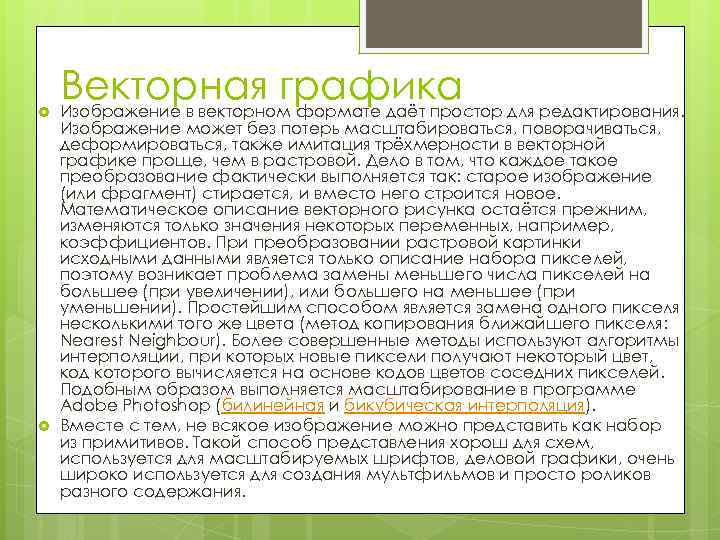

Векторная графика для редактирования. Изображение в векторном формате даёт простор Изображение может без потерь масштабироваться, поворачиваться, деформироваться, также имитация трёхмерности в векторной графике проще, чем в растровой. Дело в том, что каждое такое преобразование фактически выполняется так: старое изображение (или фрагмент) стирается, и вместо него строится новое. Математическое описание векторного рисунка остаётся прежним, изменяются только значения некоторых переменных, например, коэффициентов. При преобразовании растровой картинки исходными данными является только описание набора пикселей, поэтому возникает проблема замены меньшего числа пикселей на большее (при увеличении), или большего на меньшее (при уменьшении). Простейшим способом является замена одного пикселя несколькими того же цвета (метод копирования ближайшего пикселя: Nearest Neighbour). Более совершенные методы используют алгоритмы интерполяции, при которых новые пиксели получают некоторый цвет, код которого вычисляется на основе кодов цветов соседних пикселей. Подобным образом выполняется масштабирование в программе Adobe Photoshop (билинейная и бикубическая интерполяция). Вместе с тем, не всякое изображение можно представить как набор из примитивов. Такой способ представления хорош для схем, используется для масштабируемых шрифтов, деловой графики, очень широко используется для создания мультфильмов и просто роликов разного содержания.

Пример векторного рисунка

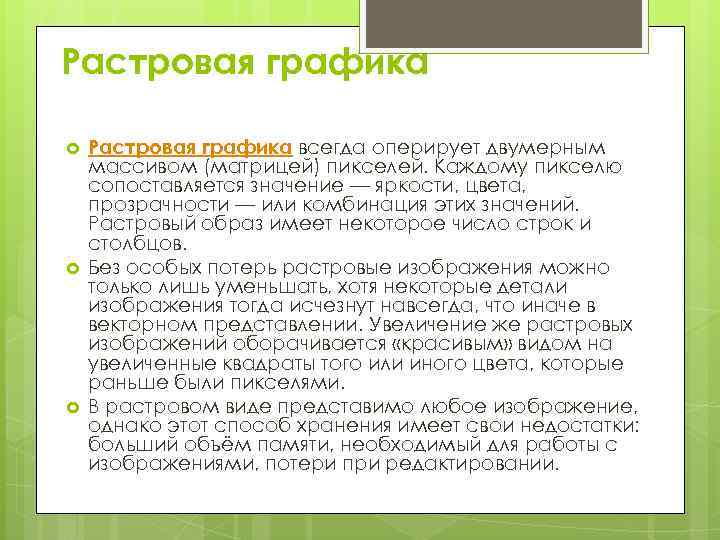

Растровая графика всегда оперирует двумерным массивом (матрицей) пикселей. Каждому пикселю сопоставляется значение — яркости, цвета, прозрачности — или комбинация этих значений. Растровый образ имеет некоторое число строк и столбцов. Без особых потерь растровые изображения можно только лишь уменьшать, хотя некоторые детали изображения тогда исчезнут навсегда, что иначе в векторном представлении. Увеличение же растровых изображений оборачивается «красивым» видом на увеличенные квадраты того или иного цвета, которые раньше были пикселями. В растровом виде представимо любое изображение, однако этот способ хранения имеет свои недостатки: больший объём памяти, необходимый для работы с изображениями, потери при редактировании.

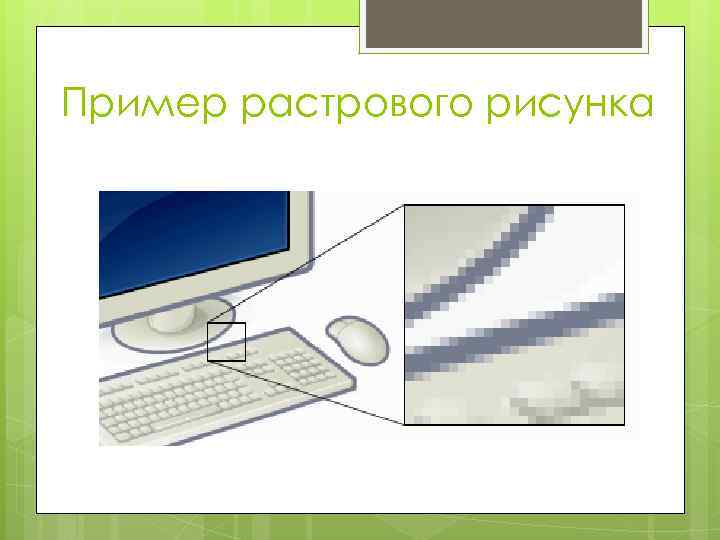

Пример растрового рисунка

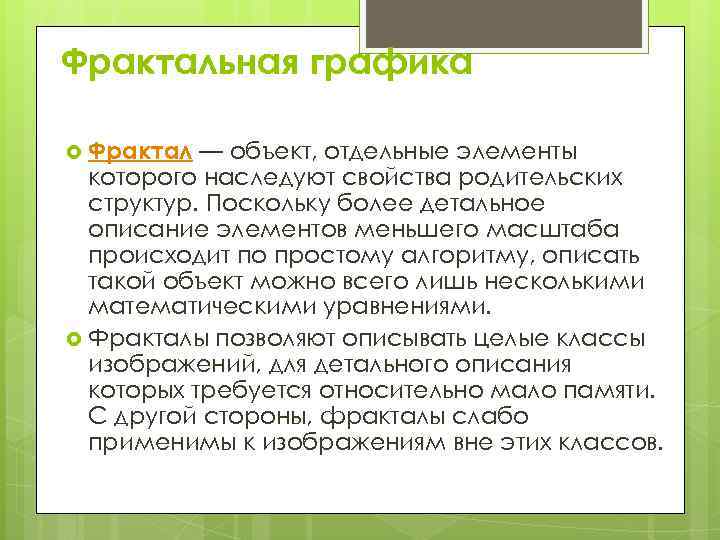

Фрактальная графика Фрактал — объект, отдельные элементы которого наследуют свойства родительских структур. Поскольку более детальное описание элементов меньшего масштаба происходит по простому алгоритму, описать такой объект можно всего лишь несколькими математическими уравнениями. Фракталы позволяют описывать целые классы изображений, для детального описания которых требуется относительно мало памяти. С другой стороны, фракталы слабо применимы к изображениям вне этих классов.

Фрактальное дерево

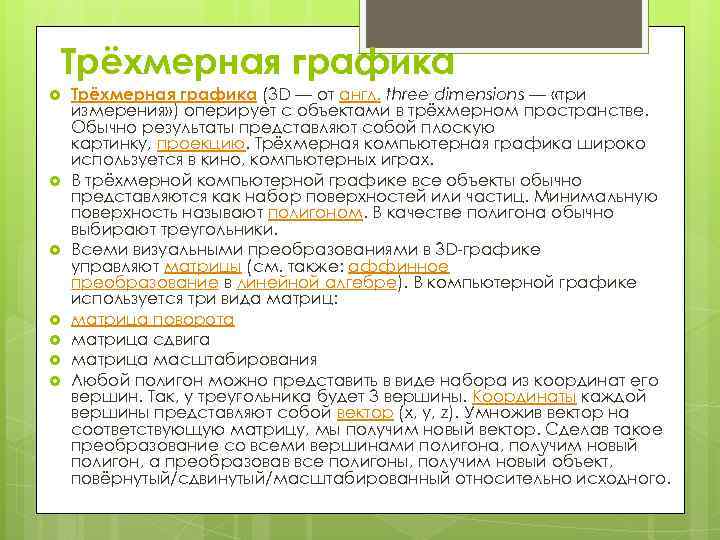

Трёхмерная графика (3 D — от англ. three dimensions — «три измерения» ) оперирует с объектами в трёхмерном пространстве. Обычно результаты представляют собой плоскую картинку, проекцию. Трёхмерная компьютерная графика широко используется в кино, компьютерных играх. В трёхмерной компьютерной графике все объекты обычно представляются как набор поверхностей или частиц. Минимальную поверхность называют полигоном. В качестве полигона обычно выбирают треугольники. Всеми визуальными преобразованиями в 3 D-графике управляют матрицы (см. также: аффинное преобразование в линейной алгебре). В компьютерной графике используется три вида матриц: матрица поворота матрица сдвига матрица масштабирования Любой полигон можно представить в виде набора из координат его вершин. Так, у треугольника будет 3 вершины. Координаты каждой вершины представляют собой вектор (x, y, z). Умножив вектор на соответствующую матрицу, мы получим новый вектор. Сделав такое преобразование со всеми вершинами полигона, получим новый полигон, а преобразовав все полигоны, получим новый объект, повёрнутый/сдвинутый/масштабированный относительно исходного.

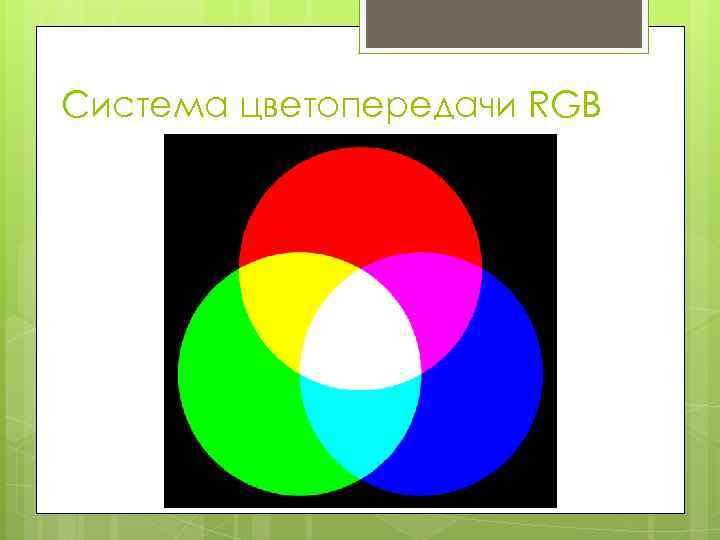

Система цветопередачи RGB

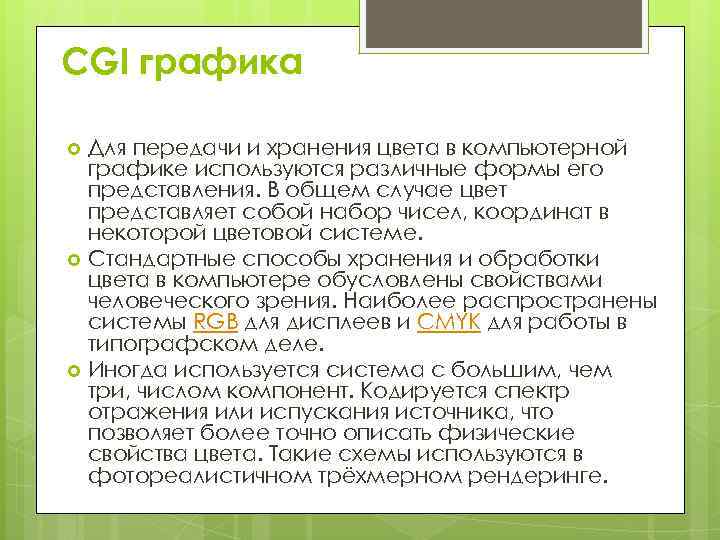

CGI графика Для передачи и хранения цвета в компьютерной графике используются различные формы его представления. В общем случае цвет представляет собой набор чисел, координат в некоторой цветовой системе. Стандартные способы хранения и обработки цвета в компьютере обусловлены свойствами человеческого зрения. Наиболее распространены системы RGB для дисплеев и CMYK для работы в типографском деле. Иногда используется система с большим, чем три, числом компонент. Кодируется спектр отражения или испускания источника, что позволяет более точно описать физические свойства цвета. Такие схемы используются в фотореалистичном трёхмерном рендеринге.

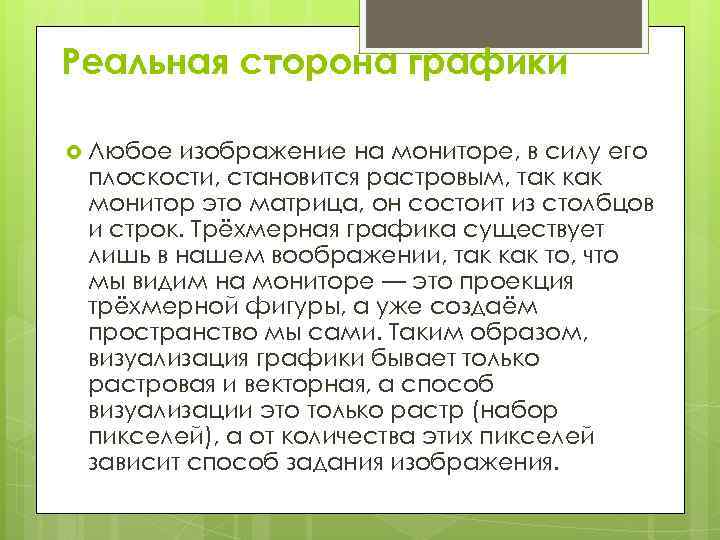

Реальная сторона графики Любое изображение на мониторе, в силу его плоскости, становится растровым, так как монитор это матрица, он состоит из столбцов и строк. Трёхмерная графика существует лишь в нашем воображении, так как то, что мы видим на мониторе — это проекция трёхмерной фигуры, а уже создаём пространство мы сами. Таким образом, визуализация графики бывает только растровая и векторная, а способ визуализации это только растр (набор пикселей), а от количества этих пикселей зависит способ задания изображения.

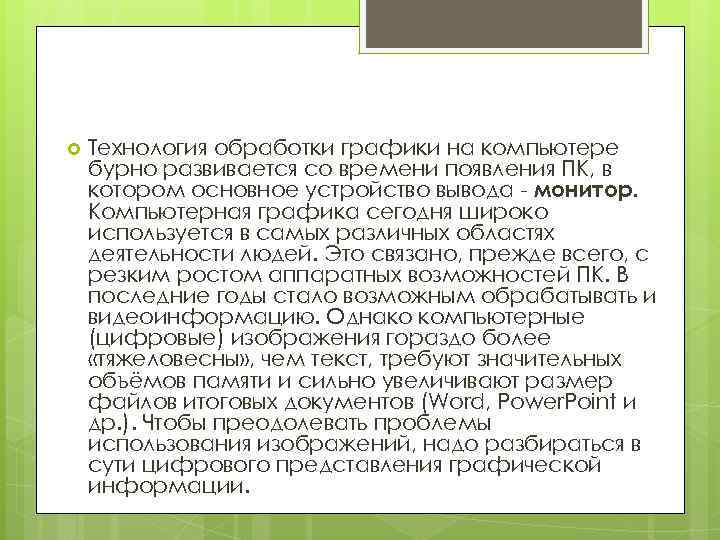

Технология обработки графики на компьютере бурно развивается со времени появления ПК, в котором основное устройство вывода - монитор. Компьютерная графика сегодня широко используется в самых различных областях деятельности людей. Это связано, прежде всего, с резким ростом аппаратных возможностей ПК. В последние годы стало возможным обрабатывать и видеоинформацию. Однако компьютерные (цифровые) изображения гораздо более «тяжеловесны» , чем текст, требуют значительных объёмов памяти и сильно увеличивают размер файлов итоговых документов (Word, Power. Point и др. ). Чтобы преодолевать проблемы использования изображений, надо разбираться в сути цифрового представления графической информации.

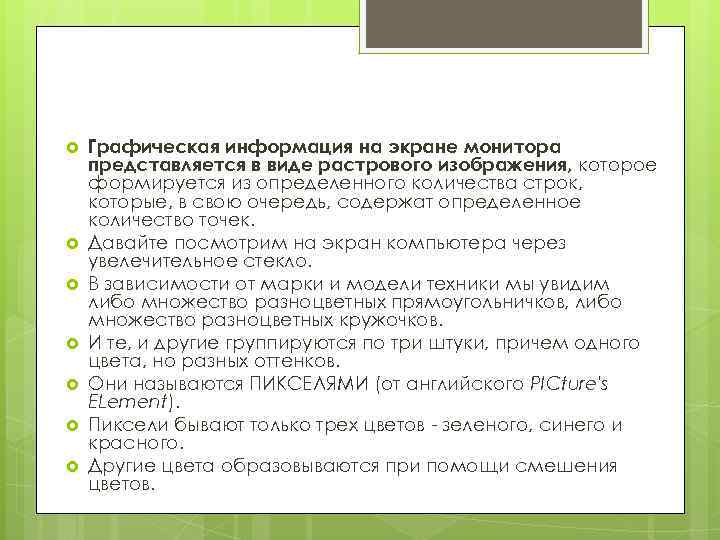

Графическая информация на экране монитора представляется в виде растрового изображения, которое формируется из определенного количества строк, которые, в свою очередь, содержат определенное количество точек. Давайте посмотрим на экран компьютера через увелечительное стекло. В зависимости от марки и модели техники мы увидим либо множество разноцветных прямоугольничков, либо множество разноцветных кружочков. И те, и другие группируются по три штуки, причем одного цвета, но разных оттенков. Они называются ПИКСЕЛЯМИ (от английского PICture's ELement). Пиксели бывают только трех цветов - зеленого, синего и красного. Другие цвета образовываются при помощи смешения цветов.

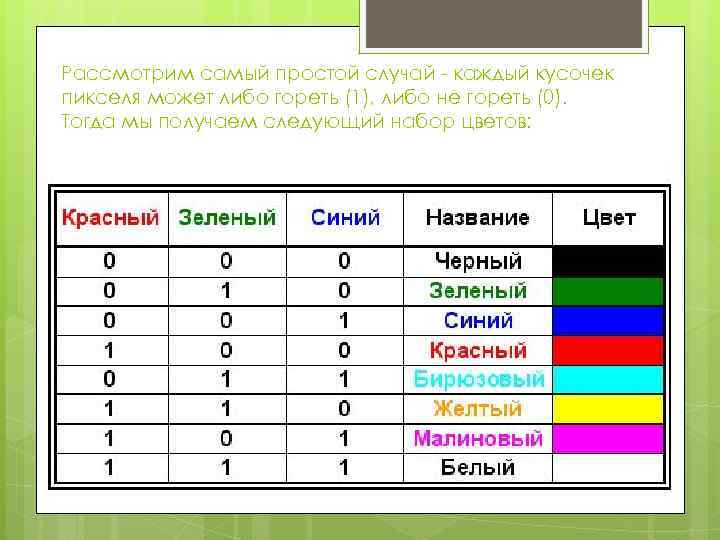

Рассмотрим самый простой случай - каждый кусочек пикселя может либо гореть (1), либо не гореть (0). Тогда мы получаем следующий набор цветов:

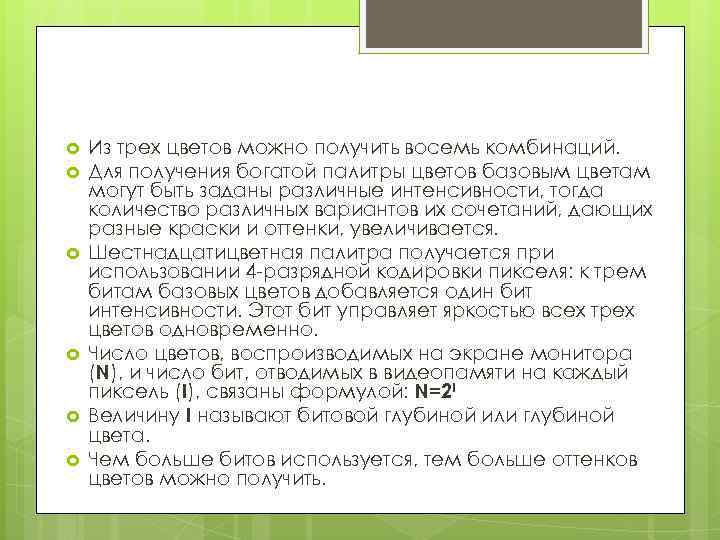

Из трех цветов можно получить восемь комбинаций. Для получения богатой палитры цветов базовым цветам могут быть заданы различные интенсивности, тогда количество различных вариантов их сочетаний, дающих разные краски и оттенки, увеличивается. Шестнадцатицветная палитра получается при использовании 4 -разрядной кодировки пикселя: к трем битам базовых цветов добавляется один бит интенсивности. Этот бит управляет яркостью всех трех цветов одновременно. Число цветов, воспроизводимых на экране монитора (N), и число бит, отводимых в видеопамяти на каждый пиксель (I), связаны формулой: N=2 I Величину I называют битовой глубиной или глубиной цвета. Чем больше битов используется, тем больше оттенков цветов можно получить.

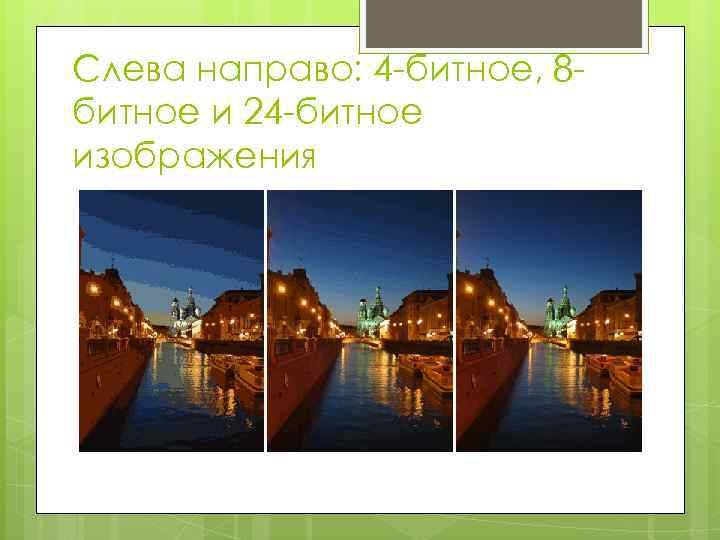

Слева направо: 4 -битное, 8 - битное и 24 -битное изображения

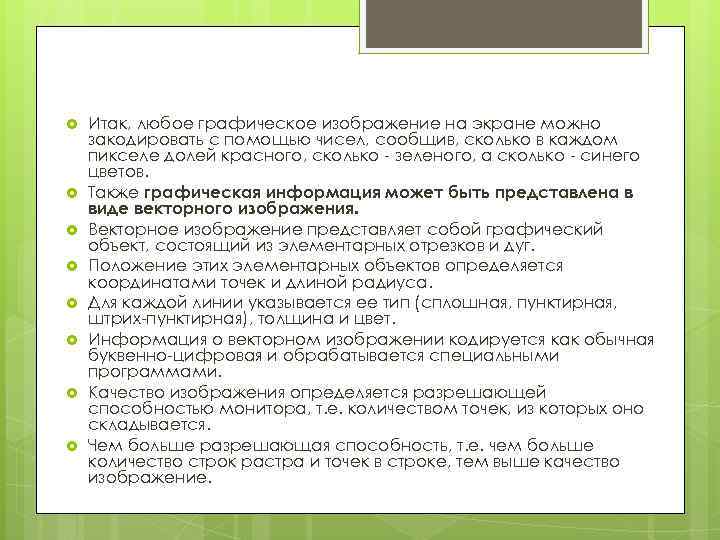

Итак, любое графическое изображение на экране можно закодировать c помощью чисел, сообщив, сколько в каждом пикселе долей красного, сколько - зеленого, а сколько - синего цветов. Также графическая информация может быть представлена в виде векторного изображения. Векторное изображение представляет собой графический объект, состоящий из элементарных отрезков и дуг. Положение этих элементарных объектов определяется координатами точек и длиной радиуса. Для каждой линии указывается ее тип (сплошная, пунктирная, штрих-пунктирная), толщина и цвет. Информация о векторном изображении кодируется как обычная буквенно-цифровая и обрабатывается специальными программами. Качество изображения определяется разрешающей способностью монитора, т. е. количеством точек, из которых оно складывается. Чем больше разрешающая способность, т. е. чем больше количество строк растра и точек в строке, тем выше качество изображение.

Пример 1. Рисунок построен с использованием палитры 256 цветов на экране монитора с графическим разрешением 1024 x 768. Рассчитать объем памяти необходимый для хранения этого рисунка. Решение: 256=2 I I=8 V=1024 * 768 * 8 бит = 1024 * 768 байт = 768 Кбайт. Ответ: 768 Кбайт. Пример 2. Рассчитайте объем памяти, необходимый для хранения рисунка построенного при графическом разрешении монитора 800 x 600 с палитрой 32 цвета. Решение 800 * 600 *5 бит = 100 * 3000 байт 300 Кбайт Пример 3. Каков информационный объем книги, если в ней 200 страниц текста (на каждой странице 50 строк по 80 символов) и 10 цветных рисунков. Каждый рисунок построен при графическом разрешении монитора 800 x 600 с палитрой 16 цветов. Решение: 1 символ – 1 байт 80 * 50 * 200 байт 80 * 10 Кбайт = 800 Кбайт – для хранения текста 16 = 24 10 * (800 * 600 * 4) бит = 10 * 100 * 2400 байт 2400 Кбайт для хранения рисунков 2400 + 800 = 3200 Кбайт 3, 2 Мб Ответ: 3, 2 Мб

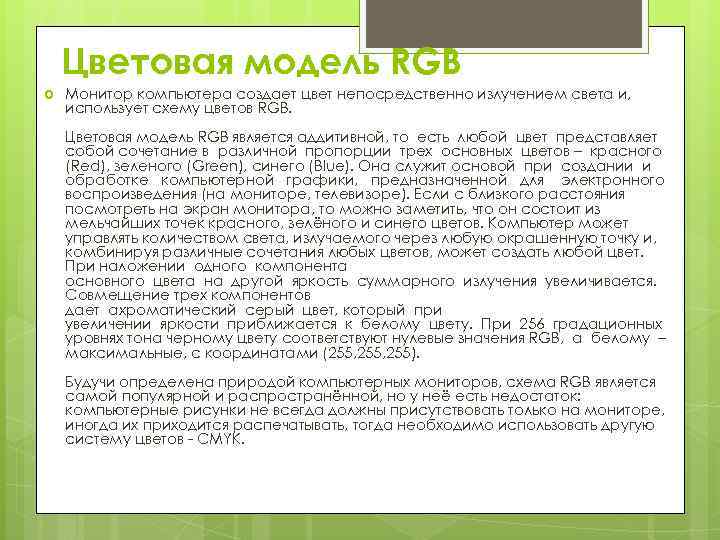

Цветовая модель RGB Монитор компьютера создает цвет непосредственно излучением света и, использует схему цветов RGB. Цветовая модель RGB является аддитивной, то есть любой цвет представляет собой сочетание в различной пропорции трех основных цветов – красного (Red), зеленого (Green), синего (Blue). Она служит основой при создании и обработке компьютерной графики, предназначенной для электронного воспроизведения (на мониторе, телевизоре). Если с близкого расстояния посмотреть на экран монитора, то можно заметить, что он состоит из мельчайших точек красного, зелёного и синего цветов. Компьютер может управлять количеством света, излучаемого через любую окрашенную точку и, комбинируя различные сочетания любых цветов, может создать любой цвет. При наложении одного компонента основного цвета на другой яркость суммарного излучения увеличивается. Совмещение трех компонентов дает ахроматический серый цвет, который при увеличении яркости приближается к белому цвету. При 256 градационных уровнях тона черному цвету соответствуют нулевые значения RGB, а белому – максимальные, с координатами (255, 255). Будучи определена природой компьютерных мониторов, схема RGB является самой популярной и распространённой, но у неё есть недостаток: компьютерные рисунки не всегда должны присутствовать только на мониторе, иногда их приходится распечатывать, тогда необходимо использовать другую систему цветов - CMYK.

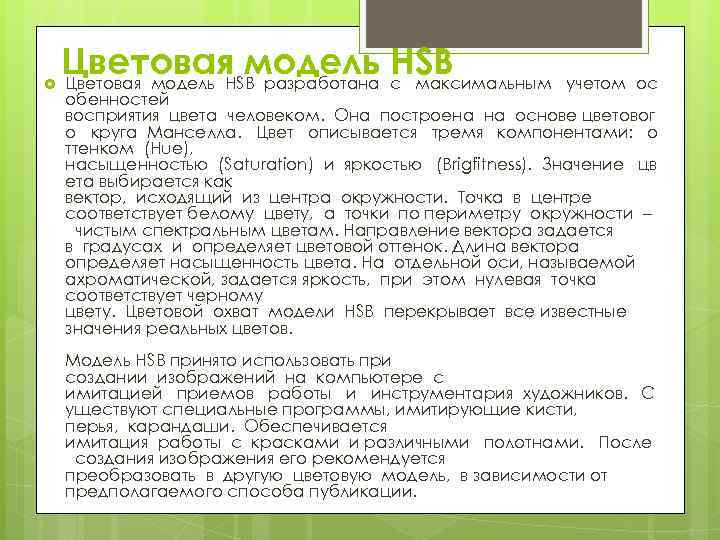

Цветовая модель HSB разработана с максимальным учетом ос обенностей восприятия цвета человеком. Она построена на основе цветовог о круга Манселла. Цвет описывается тремя компонентами: о ттенком (Hue), насыщенностью (Saturation) и яркостью (Brigfitness). Значение цв ета выбирается как вектор, исходящий из центра окружности. Точка в центре соответствует белому цвету, а точки по периметру окружности – чистым спектральным цветам. Направление вектора задается в градусах и определяет цветовой оттенок. Длина вектора определяет насыщенность цвета. На отдельной оси, называемой ахроматической, задается яркость, при этом нулевая точка соответствует черному цвету. Цветовой охват модели HSB перекрывает все известные значения реальных цветов. Модель HSB принято использовать при создании изображений на компьютере с имитацией приемов работы и инструментария художников. С уществуют специальные программы, имитирующие кисти, перья, карандаши. Обеспечивается имитация работы с красками и различными полотнами. После создания изображения его рекомендуется преобразовать в другую цветовую модель, в зависимости от предполагаемого способа публикации.

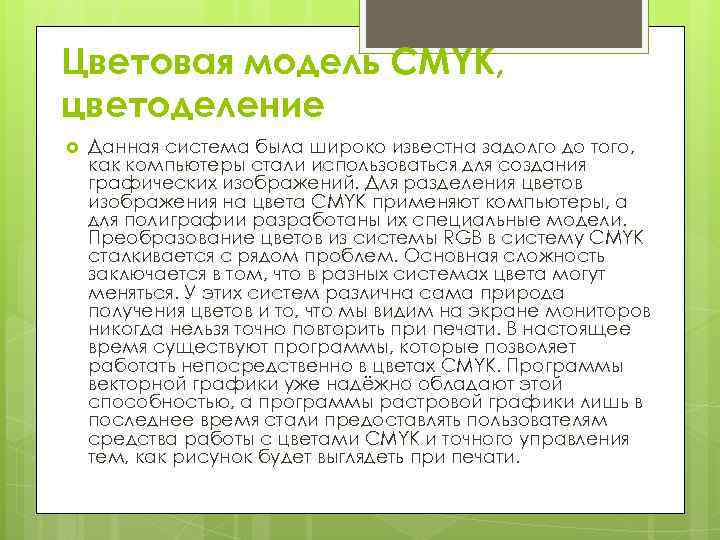

Цветовая модель CMYK, цветоделение Данная система была широко известна задолго до того, как компьютеры стали использоваться для создания графических изображений. Для разделения цветов изображения на цвета CMYK применяют компьютеры, а для полиграфии разработаны их специальные модели. Преобразование цветов из системы RGB в систему CMYK сталкивается с рядом проблем. Основная сложность заключается в том, что в разных системах цвета могут меняться. У этих систем различна сама природа получения цветов и то, что мы видим на экране мониторов никогда нельзя точно повторить при печати. В настоящее время существуют программы, которые позволяет работать непосредственно в цветах CMYK. Программы векторной графики уже надёжно обладают этой способностью, а программы растровой графики лишь в последнее время стали предоставлять пользователям средства работы с цветами CMYK и точного управления тем, как рисунок будет выглядеть при печати.

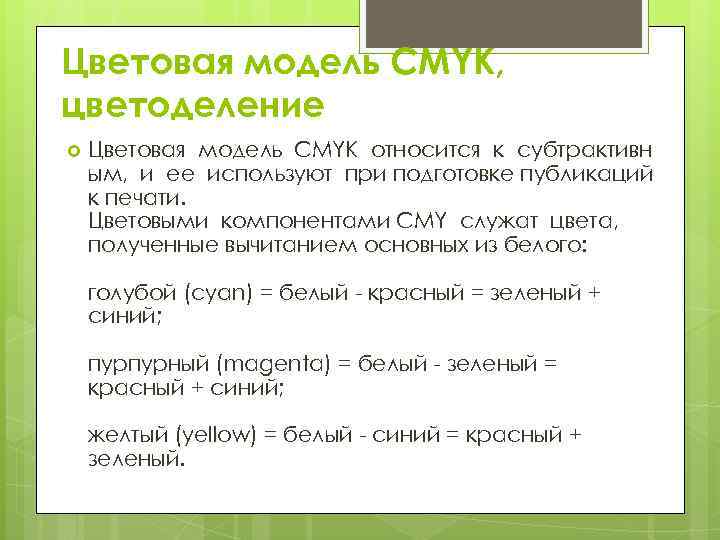

Цветовая модель CMYK, цветоделение Цветовая модель CMYK относится к субтрактивн ым, и ее используют при подготовке публикаций к печати. Цветовыми компонентами CMY служат цвета, полученные вычитанием основных из белого: голубой (cyan) = белый - красный = зеленый + синий; пурпурный (magenta) = белый - зеленый = красный + синий; желтый (yellow) = белый - синий = красный + зеленый.

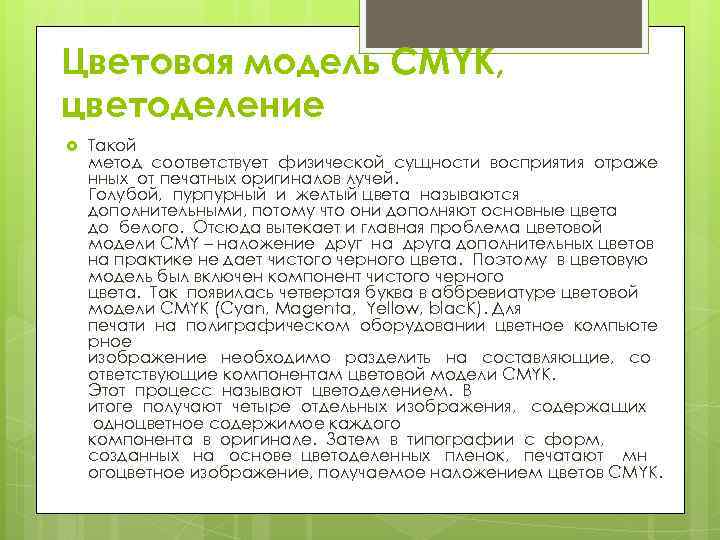

Цветовая модель CMYK, цветоделение Такой метод соответствует физической сущности восприятия отраже нных от печатных оригиналов лучей. Голубой, пурпурный и желтый цвета называются дополнительными, потому что они дополняют основные цвета до белого. Отсюда вытекает и главная проблема цветовой модели CMY – наложение друг на друга дополнительных цветов на практике не дает чистого черного цвета. Поэтому в цветовую модель был включен компонент чистого черного цвета. Так появилась четвертая буква в аббревиатуре цветовой модели CMYK (Cyan, Magenta, Yellow, blac. K). Для печати на полиграфическом оборудовании цветное компьюте рное изображение необходимо разделить на составляющие, со ответствующие компонентам цветовой модели CMYK. Этот процесс называют цветоделением. В итоге получают четыре отдельных изображения, содержащих одноцветное содержимое каждого компонента в оригинале. Затем в типографии с форм, созданных на основе цветоделенных пленок, печатают мн огоцветное изображение, получаемое наложением цветов CMYK.

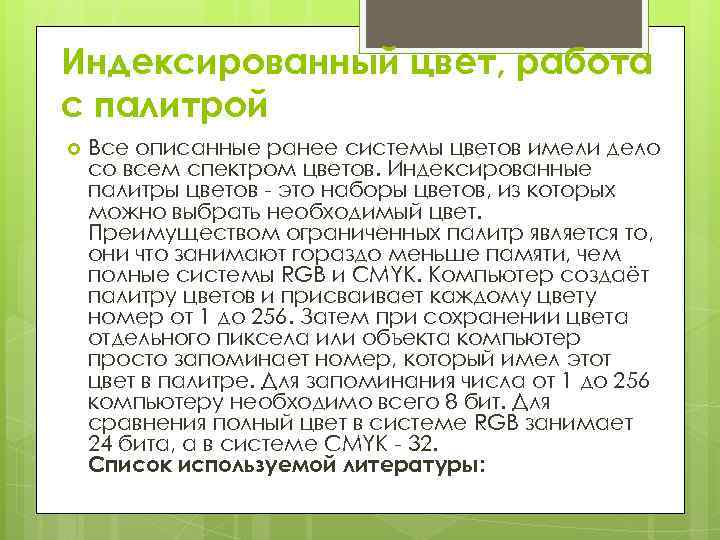

Индексированный цвет, работа с палитрой Все описанные ранее системы цветов имели дело со всем спектром цветов. Индексированные палитры цветов - это наборы цветов, из которых можно выбрать необходимый цвет. Преимуществом ограниченных палитр является то, они что занимают гораздо меньше памяти, чем полные системы RGB и CMYK. Компьютер создаёт палитру цветов и присваивает каждому цвету номер от 1 до 256. Затем при сохранении цвета отдельного пиксела или объекта компьютер просто запоминает номер, который имел этот цвет в палитре. Для запоминания числа от 1 до 256 компьютеру необходимо всего 8 бит. Для сравнения полный цвет в системе RGB занимает 24 бита, а в системе CMYK - 32. Список используемой литературы:

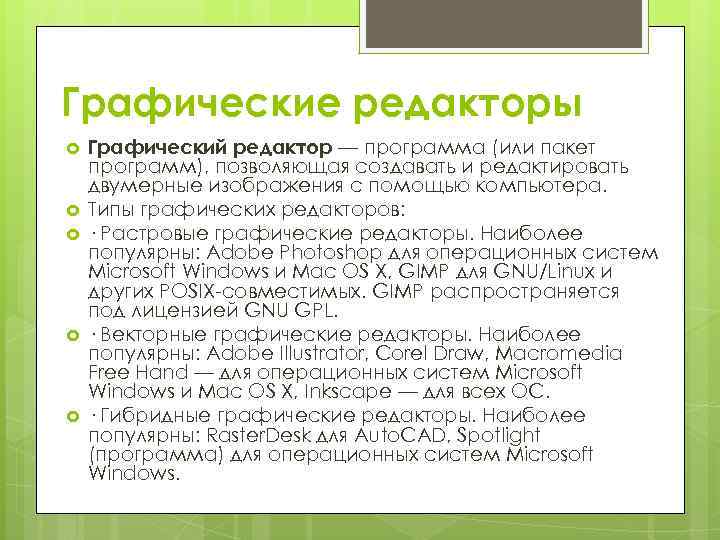

Графические редакторы Графический редактор — программа (или пакет программ), позволяющая создавать и редактировать двумерные изображения с помощью компьютера. Типы графических редакторов: · Растровые графические редакторы. Наиболее популярны: Adobe Photoshop для операционных систем Microsoft Windows и Mac OS X, GIMP для GNU/Linux и других POSIX-совместимых. GIMP распространяется под лицензией GNU GPL. · Векторные графические редакторы. Наиболее популярны: Adobe Illustrator, Corel Draw, Macromedia Free Hand — для операционных систем Microsoft Windows и Mac OS X, Inkscape — для всех ОС. · Гибридные графические редакторы. Наиболее популярны: Raster. Desk для Auto. CAD, Spotlight (программа) для операционных систем Microsoft Windows.
