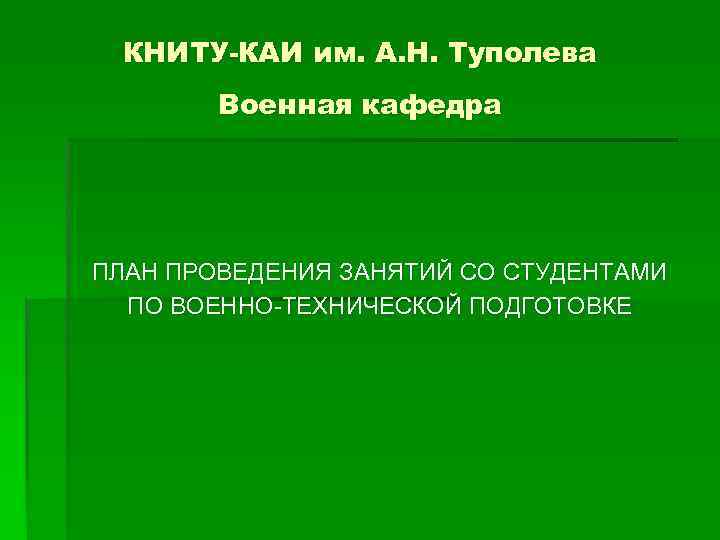

КНИТУ-КАИ им. А. Н. Туполева Военная кафедра ПЛАН ПРОВЕДЕНИЯ ЗАНЯТИЙ СО СТУДЕНТАМИ ПО ВОЕННО-ТЕХНИЧЕСКОЙ ПОДГОТОВКЕ

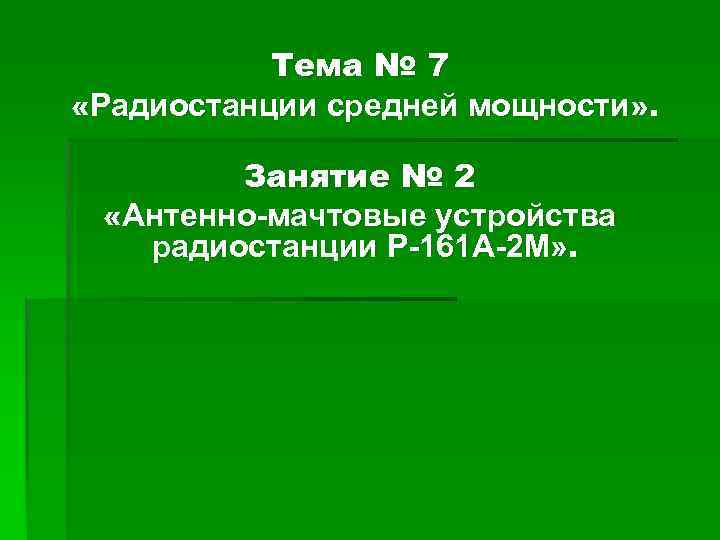

Тема № 7 «Радиостанции средней мощности» . Занятие № 2 «Антенно-мачтовые устройства радиостанции Р-161 А-2 М» .

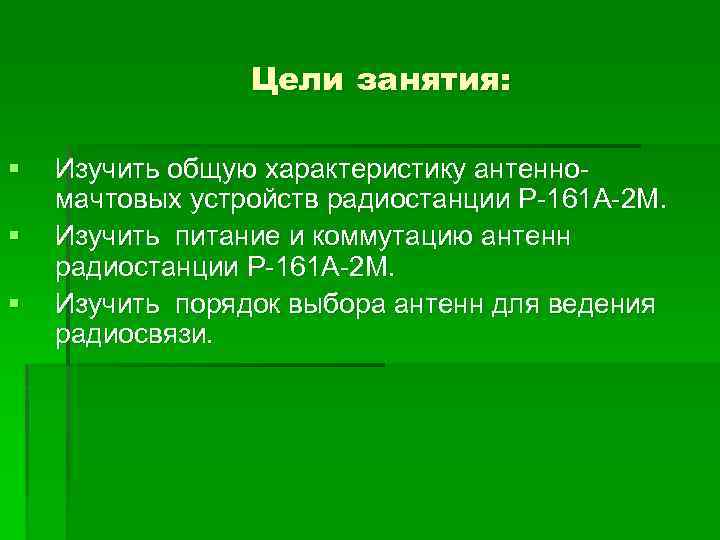

Цели занятия: § § § Изучить общую характеристику антенномачтовых устройств радиостанции Р-161 А-2 М. Изучить питание и коммутацию антенн радиостанции Р-161 А-2 М. Изучить порядок выбора антенн для ведения радиосвязи.

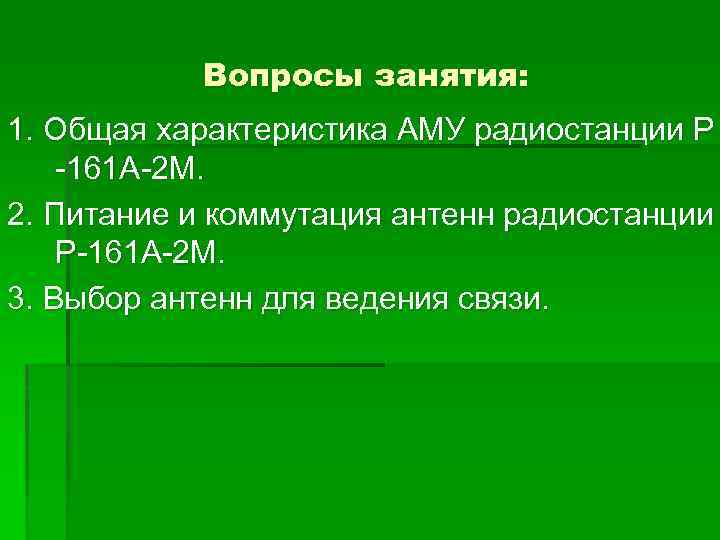

Вопросы занятия: 1. Общая характеристика АМУ радиостанции Р -161 А-2 М. 2. Питание и коммутация антенн радиостанции Р-161 А-2 М. 3. Выбор антенн для ведения связи.

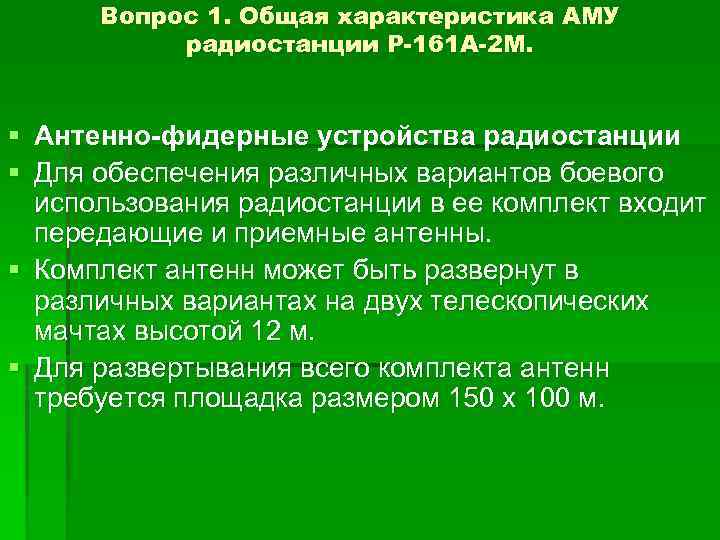

Вопрос 1. Общая характеристика АМУ радиостанции Р-161 А-2 М. § Антенно-фидерные устройства радиостанции § Для обеспечения различных вариантов боевого использования радиостанции в ее комплект входит передающие и приемные антенны. § Комплект антенн может быть развернут в различных вариантах на двух телескопических мачтах высотой 12 м. § Для развертывания всего комплекта антенн требуется площадка размером 150 х 100 м.

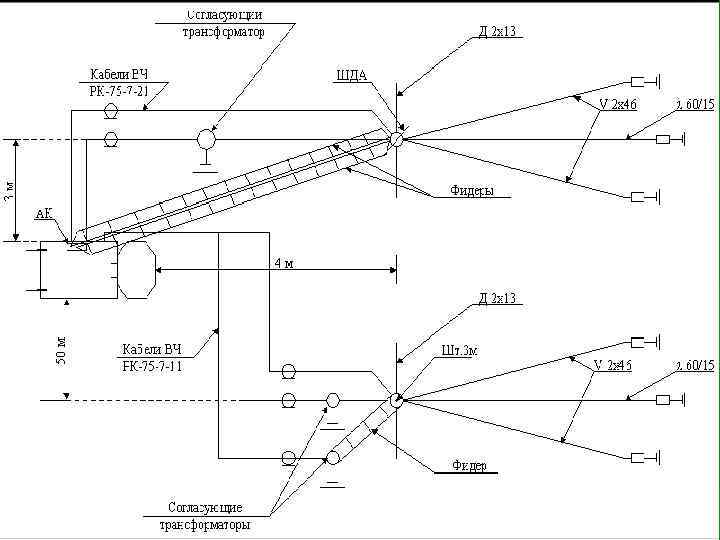

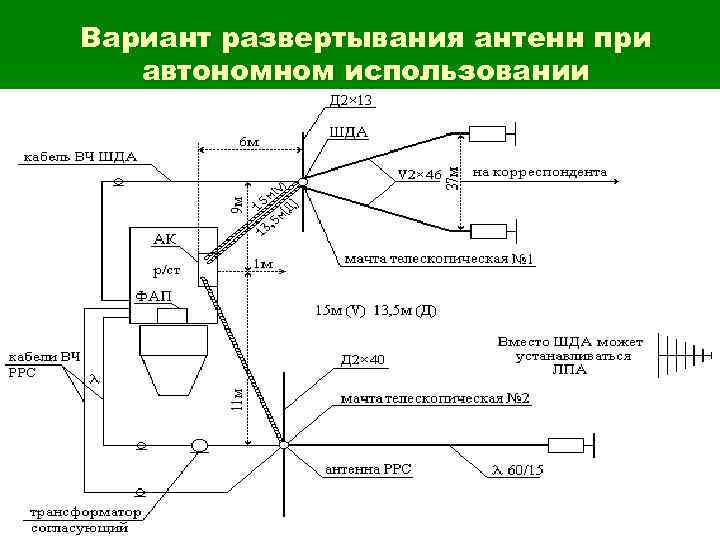

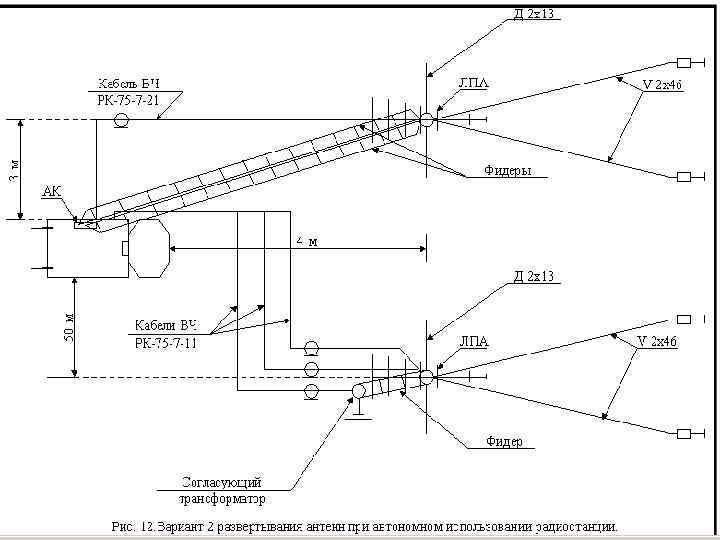

Вариант развертывания антенн при автономном использовании

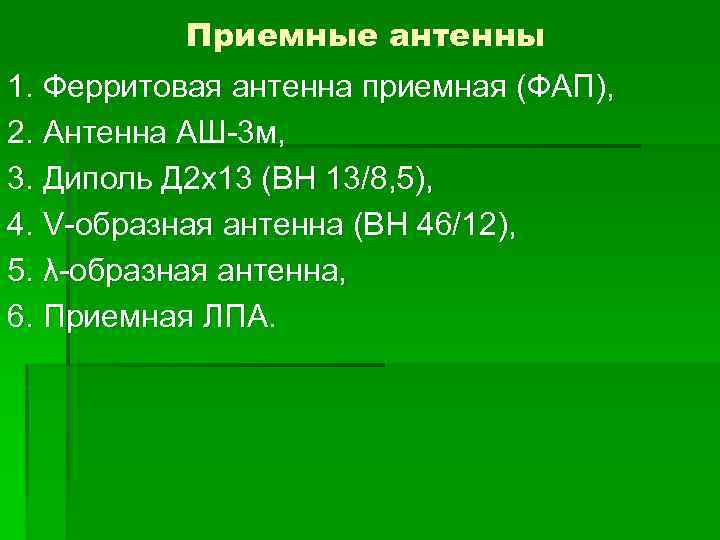

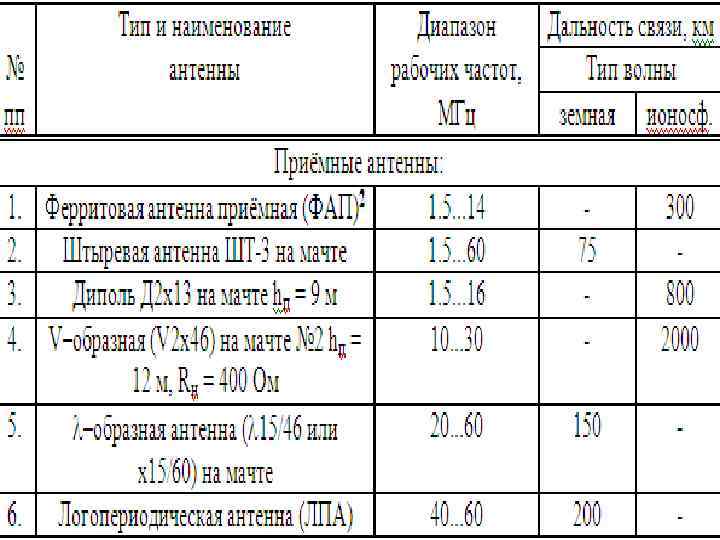

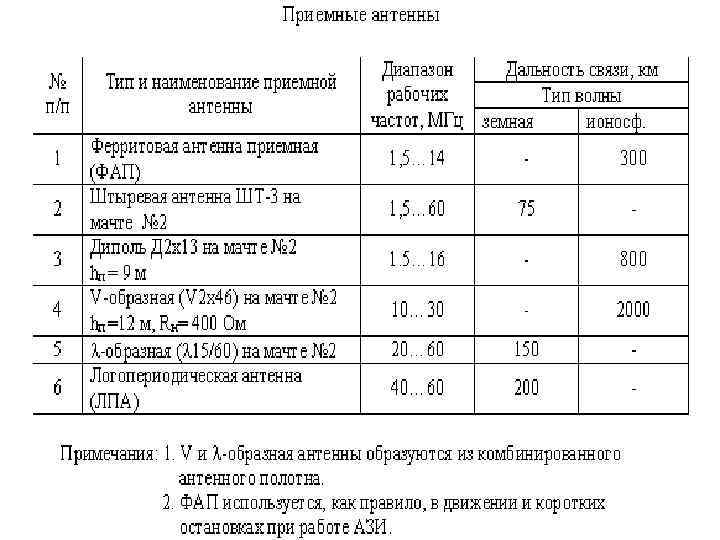

Приемные антенны 1. Ферритовая антенна приемная (ФАП), 2. Антенна АШ-3 м, 3. Диполь Д 2 х13 (ВН 13/8, 5), 4. V-образная антенна (ВН 46/12), 5. λ-образная антенна, 6. Приемная ЛПА.

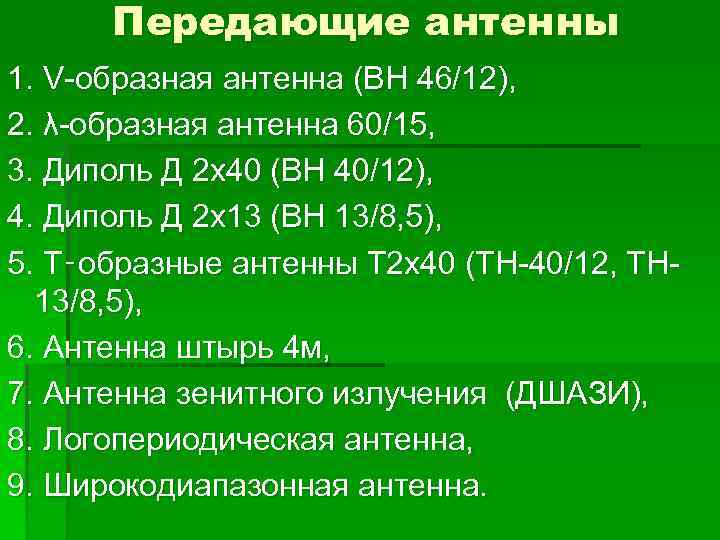

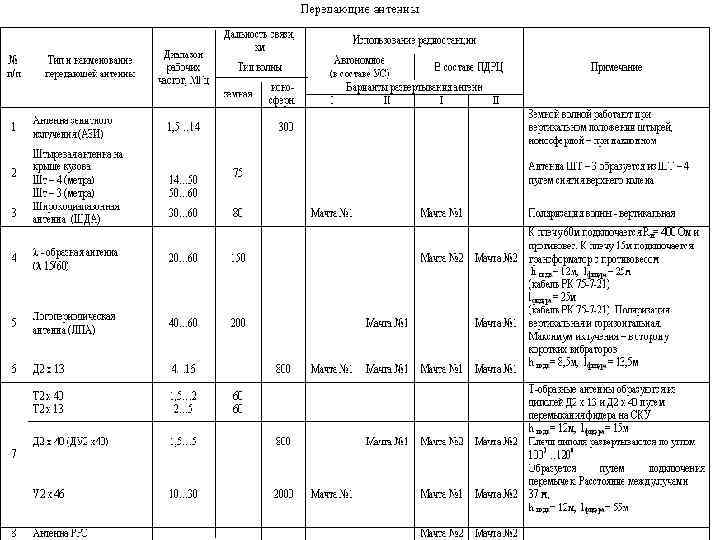

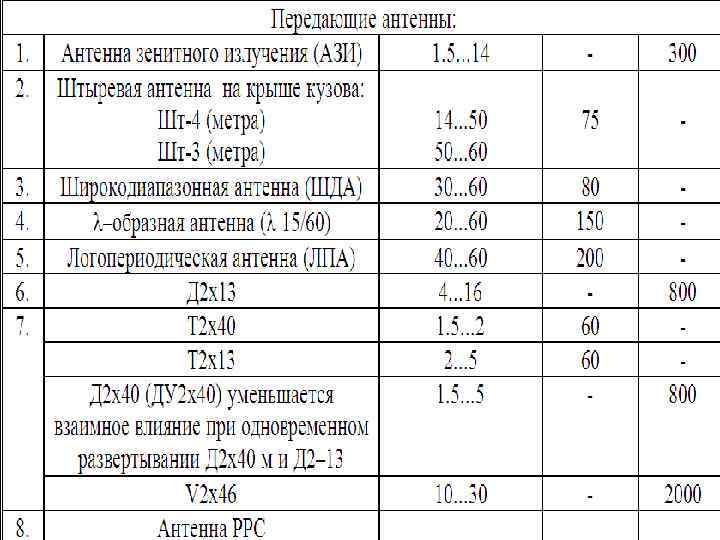

Передающие антенны 1. V-образная антенна (ВН 46/12), 2. λ-образная антенна 60/15, 3. Диполь Д 2 х40 (ВН 40/12), 4. Диполь Д 2 х13 (ВН 13/8, 5), 5. Т‑образные антенны Т 2 х40 (ТН-40/12, ТН 13/8, 5), 6. Антенна штырь 4 м, 7. Антенна зенитного излучения (ДШАЗИ), 8. Логопериодическая антенна, 9. Широкодиапазонная антенна.

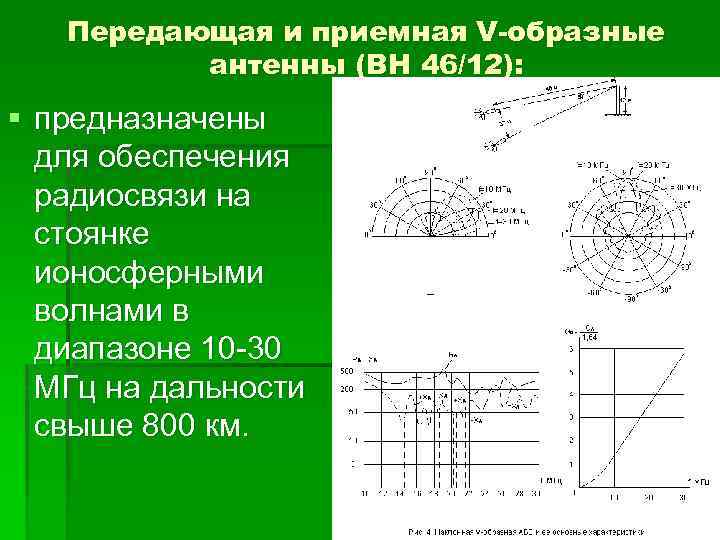

Передающая и приемная V-образные антенны (ВН 46/12): § предназначены для обеспечения радиосвязи на стоянке ионосферными волнами в диапазоне 10 -30 МГц на дальности свыше 800 км.

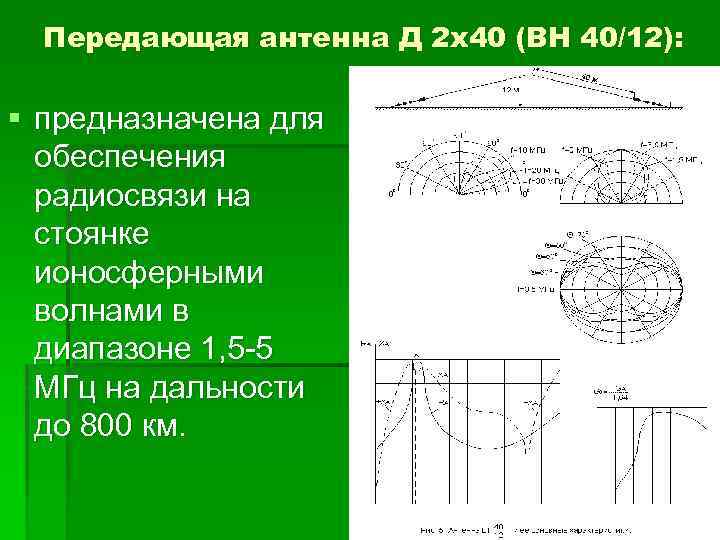

Передающая антенна Д 2 х40 (ВН 40/12): § предназначена для обеспечения радиосвязи на стоянке ионосферными волнами в диапазоне 1, 5 -5 МГц на дальности до 800 км.

Передающая Д 2 х13 (ВН 13/8, 5): § предназначена для обеспечения радиосвязи на стоянке ионосферными волнами в диапазоне 416 МГц на дальности до 800 км.

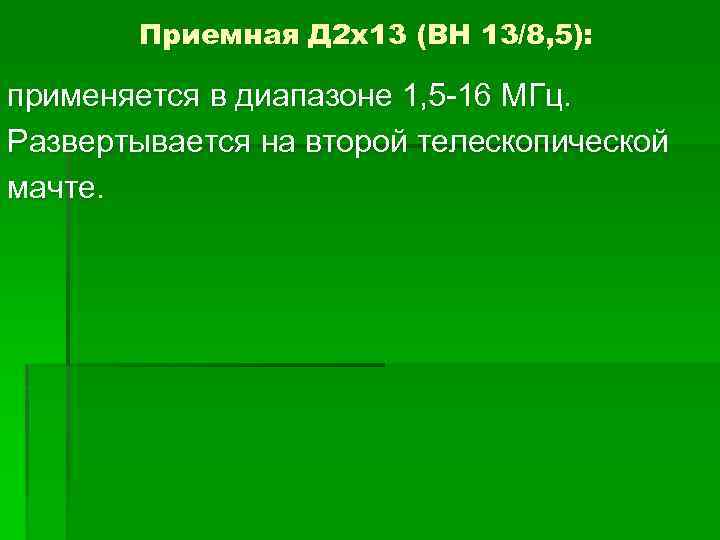

Приемная Д 2 х13 (ВН 13/8, 5): применяется в диапазоне 1, 5 -16 МГц. Развертывается на второй телескопической мачте.

Передающая Т‑ образная антенна Т 2 х40 (ТН-40/12) : - на стоянке, земными волнами, диапазон: 1, 5 -2 МГц, дальность до 70 км. Образуется из ВН 40/12 путем замыкания проводов фидера в СКУ.

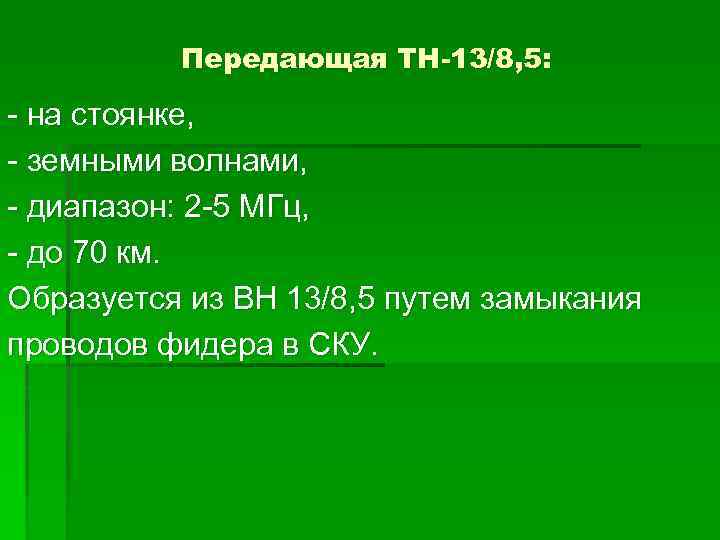

Передающая ТН-13/8, 5: - на стоянке, - земными волнами, - диапазон: 2 -5 МГц, - до 70 км. Образуется из ВН 13/8, 5 путем замыкания проводов фидера в СКУ.

Антенна зенитного излучения (ДШАЗИ): § Предназначена для обеспечения радиосвязи ионосферными (наклонно) и земными (вертикально) волнами в движении и на коротких остановках в диапазоне 1, 5 -14 МГц, на дальности до 300 км.

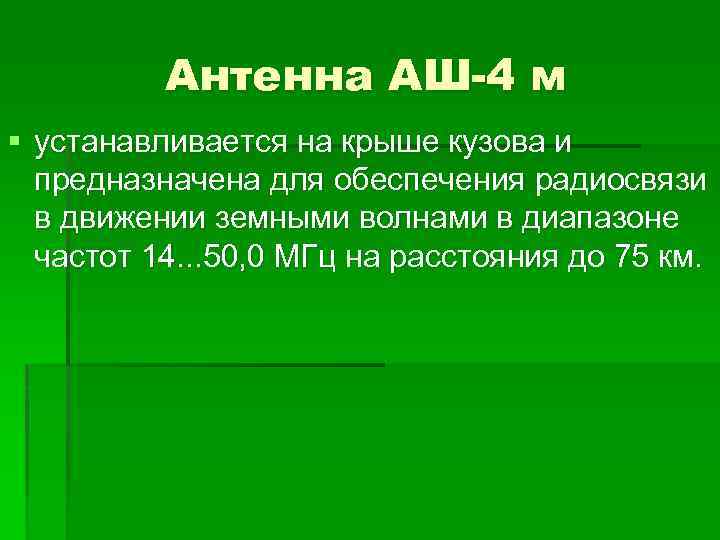

Антенна АШ-4 м § устанавливается на крыше кузова и предназначена для обеспечения радиосвязи в движении земными волнами в диапазоне частот 14. . . 50, 0 МГц на расстояния до 75 км.

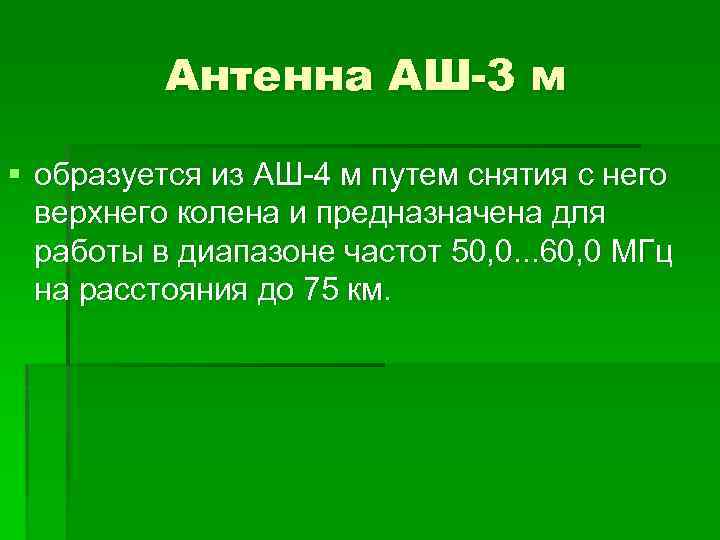

Антенна АШ-3 м § образуется из АШ-4 м путем снятия с него верхнего колена и предназначена для работы в диапазоне частот 50, 0. . . 60, 0 МГц на расстояния до 75 км.

Антенна ШДА § предназначена для обеспечения радиосвязи земными волнами в диапазоне частот 30, 0. . . 60, 0 МГц на дальности до 80 км.

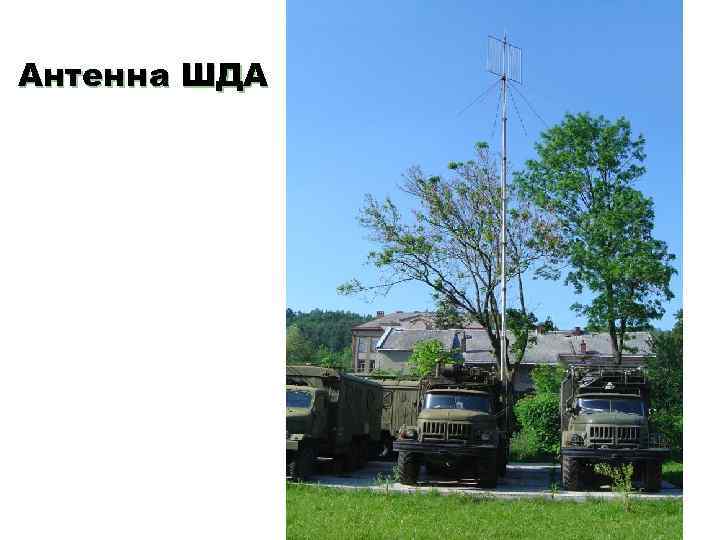

Антенна ШДА

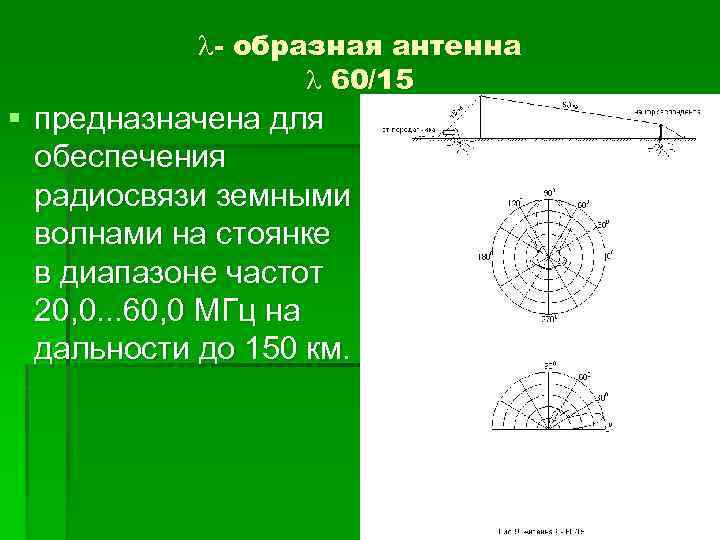

- образная антенна 60/15 § предназначена для обеспечения радиосвязи земными волнами на стоянке в диапазоне частот 20, 0. . . 60, 0 МГц на дальности до 150 км.

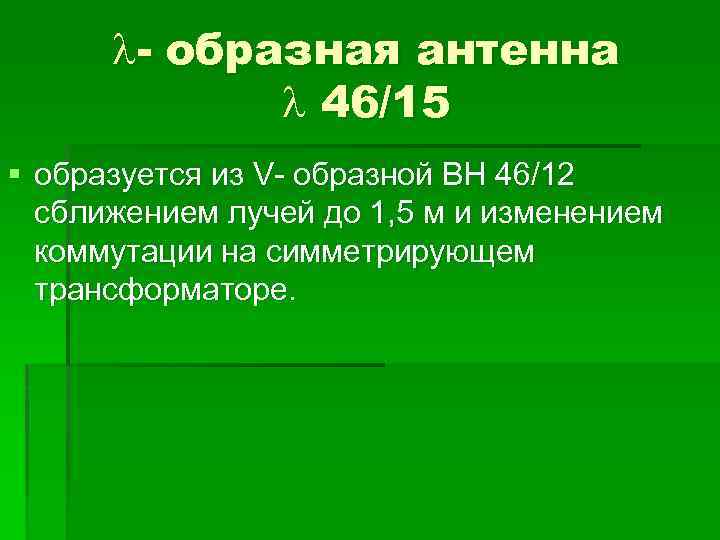

- образная антенна 46/15 § образуется из V- образной ВH 46/12 сближением лучей до 1, 5 м и изменением коммутации на симметрирующем трансформаторе.

Логопериодическая антенна (ЛПА) § предназначена для обеспечения радиосвязи на стоянке земными волнами в диапазоне частот 40, 0. . . 60, 0 МГц на расстояния до 200 км.

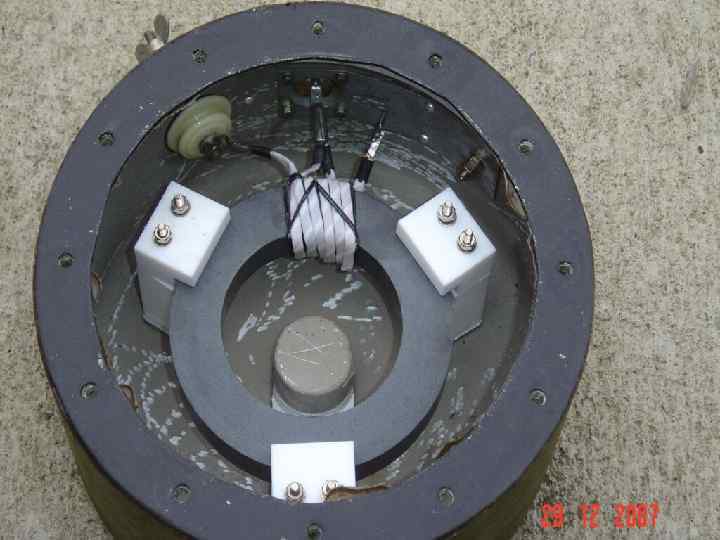

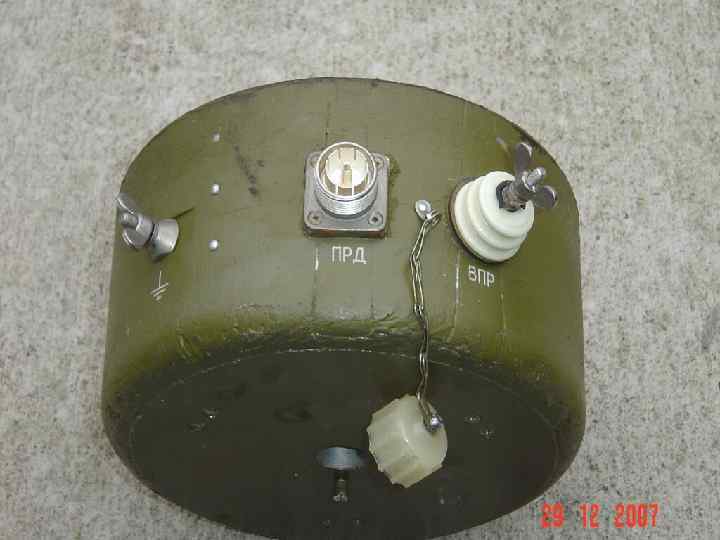

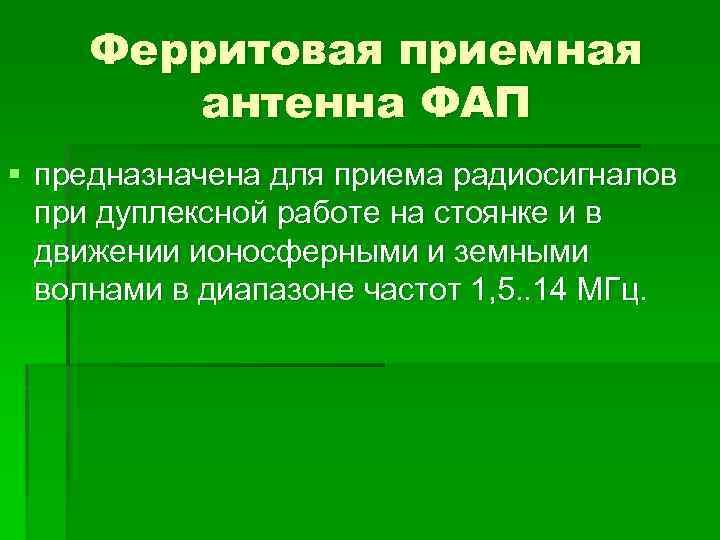

Ферритовая приемная антенна ФАП § предназначена для приема радиосигналов при дуплексной работе на стоянке и в движении ионосферными и земными волнами в диапазоне частот 1, 5. . 14 МГц.

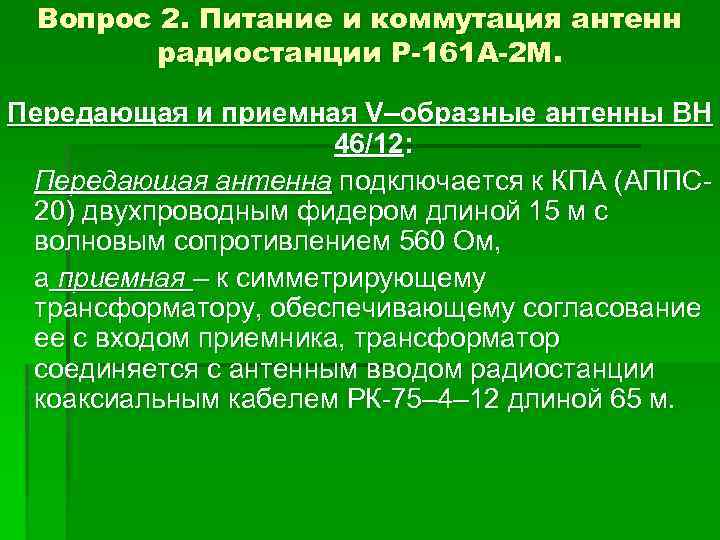

Вопрос 2. Питание и коммутация антенн радиостанции Р-161 А-2 М. Передающая и приемная V–образные антенны ВН 46/12: Передающая антенна подключается к КПА (АППС 20) двухпроводным фидером длиной 15 м с волновым сопротивлением 560 Ом, а приемная – к симметрирующему трансформатору, обеспечивающему согласование ее с входом приемника, трансформатор соединяется с антенным вводом радиостанции коаксиальным кабелем РК-75– 4– 12 длиной 65 м.

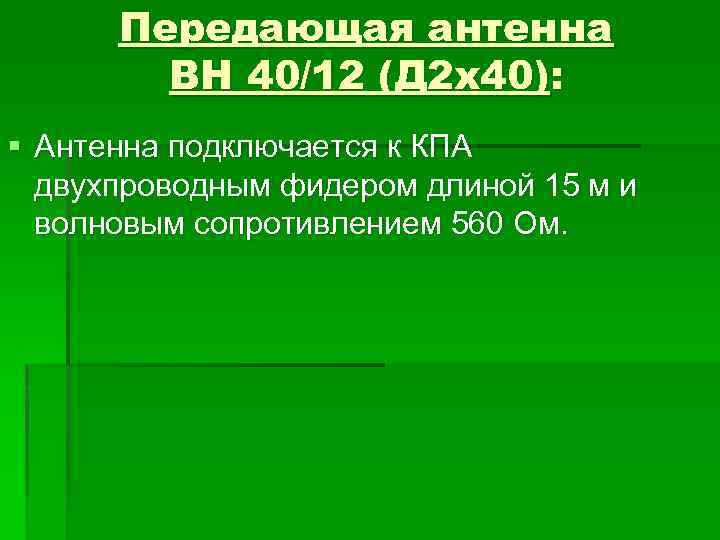

Передающая антенна ВН 40/12 (Д 2 х40): § Антенна подключается к КПА двухпроводным фидером длиной 15 м и волновым сопротивлением 560 Ом.

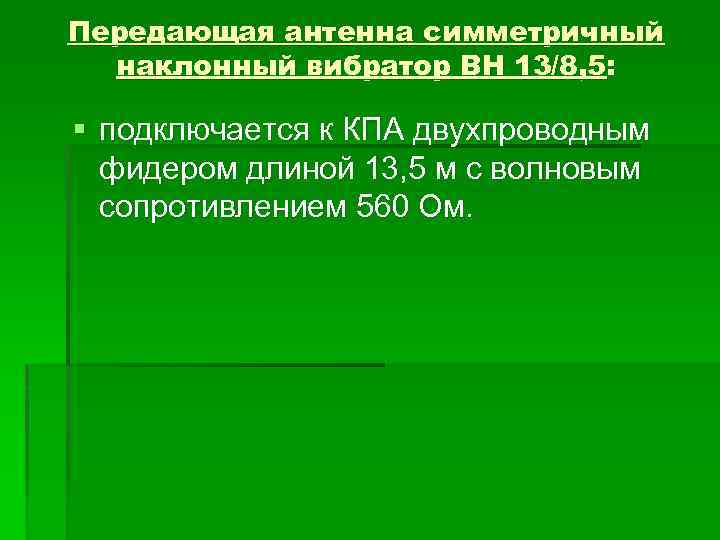

Передающая антенна симметричный наклонный вибратор ВН 13/8, 5: § подключается к КПА двухпроводным фидером длиной 13, 5 м с волновым сопротивлением 560 Ом.

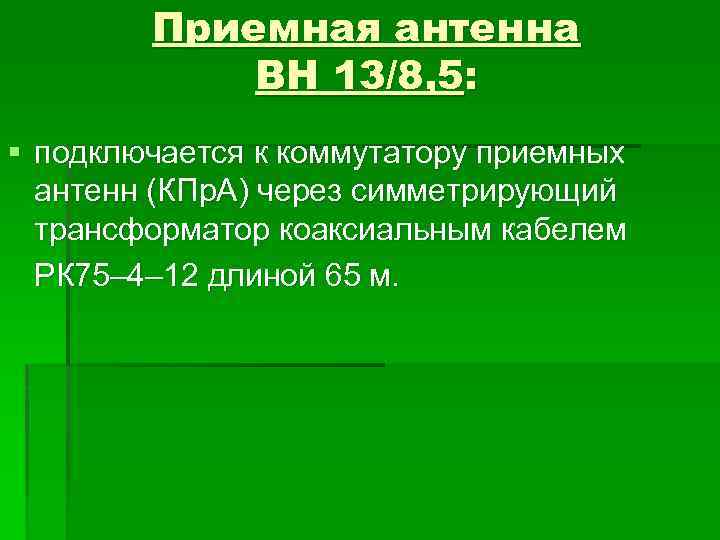

Приемная антенна ВН 13/8, 5: § подключается к коммутатору приемных антенн (КПр. А) через симметрирующий трансформатор коаксиальным кабелем РК 75– 4– 12 длиной 65 м.

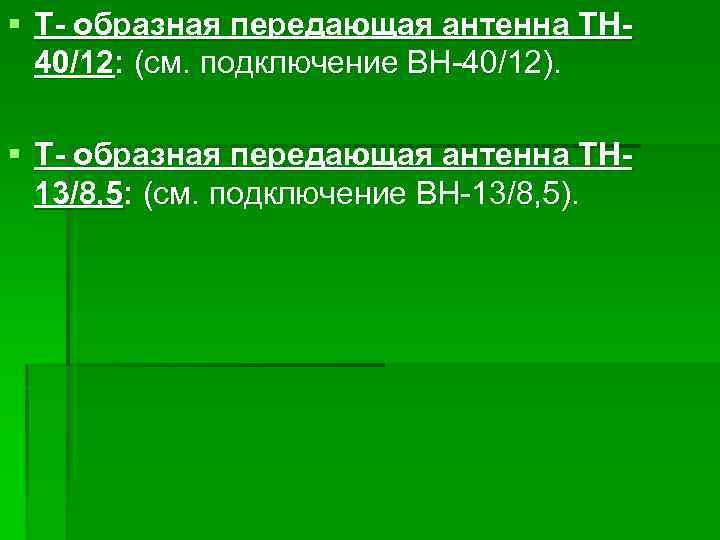

§ Т- образная передающая антенна ТН 40/12: (см. подключение ВН-40/12). § Т- образная передающая антенна ТН 13/8, 5: (см. подключение ВН-13/8, 5).

Двухштыревая антенна зенитного излучения (ДШАЗИ): § Коаксиальные линии с волновым сопротивлением соединяют полотно антенны с выходом СКУ через устройство коррекционное.

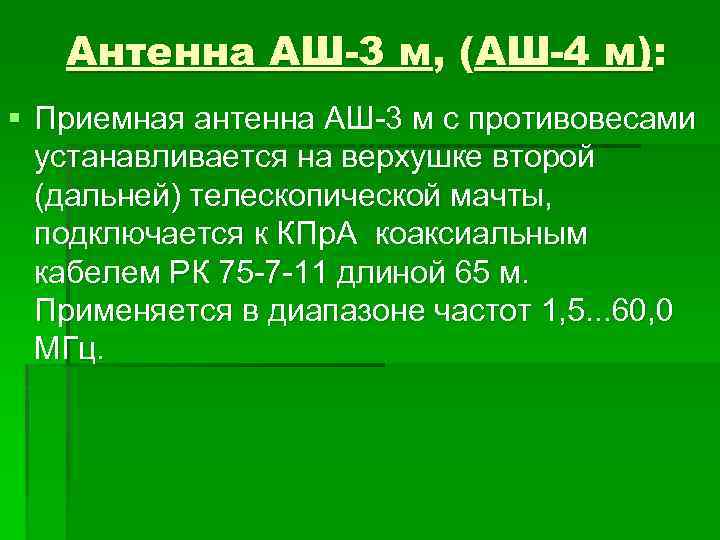

Антенна АШ-3 м, (АШ-4 м): § Приемная антенна АШ-3 м с противовесами устанавливается на верхушке второй (дальней) телескопической мачты, подключается к КПр. А коаксиальным кабелем РК 75 -7 -11 длиной 65 м. Применяется в диапазоне частот 1, 5. . . 60, 0 МГц.

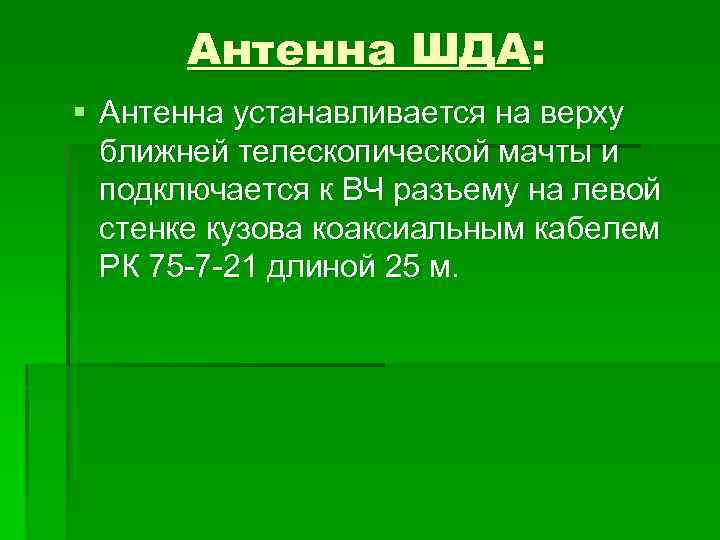

Антенна ШДА: § Антенна устанавливается на верху ближней телескопической мачты и подключается к ВЧ разъему на левой стенке кузова коаксиальным кабелем РК 75 -7 -21 длиной 25 м.

- образная антенна 60/15: § К дальнему концу луча 60 м подключается нагрузка –резистор сопротивлением 400 Ом и противовес. Мощность рассеяния резистора приемной антенны 5 Вт, передающей – 240 Вт. § Луч 15 м подключается к согласующему трансформатору с противовесом. Трансформатор передающей антенны устанавливается на треногу и соединяется коаксиальным кабелем РК 75 -7 -21 длиной 25 м с антенным вводом “ ”. Трансформатор приемной антенны подключается коаксиальным кабелем РК 75 -4 -12 длиной 65 м к КПр. А.

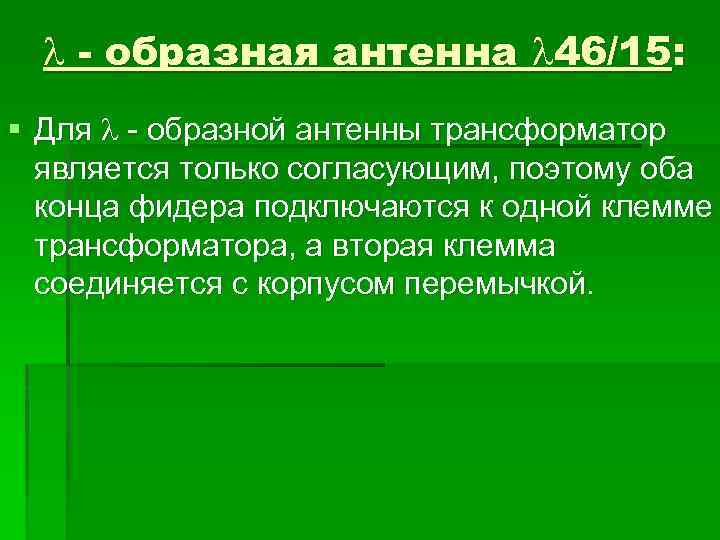

- образная антенна 46/15: § Для - образной антенны трансформатор является только согласующим, поэтому оба конца фидера подключаются к одной клемме трансформатора, а вторая клемма соединяется с корпусом перемычкой.

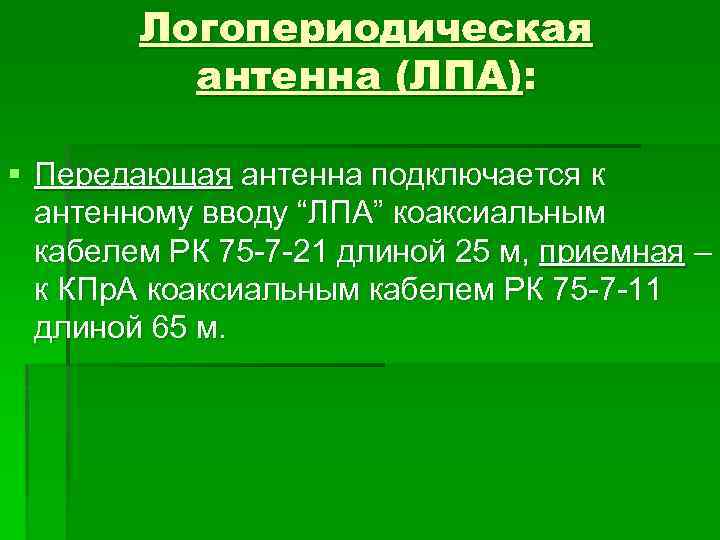

Логопериодическая антенна (ЛПА): § Передающая антенна подключается к антенному вводу “ЛПА” коаксиальным кабелем РК 75 -7 -21 длиной 25 м, приемная – к КПр. А коаксиальным кабелем РК 75 -7 -11 длиной 65 м.

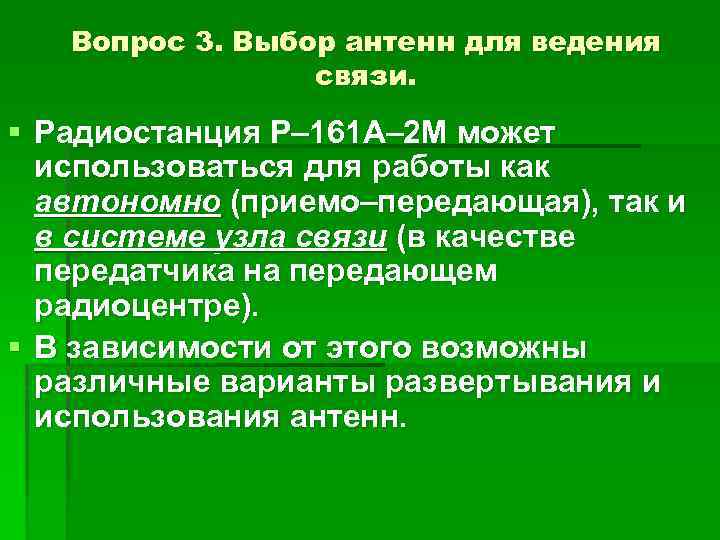

Вопрос 3. Выбор антенн для ведения связи. § Радиостанция Р– 161 А– 2 М может использоваться для работы как автономно (приемо–передающая), так и в системе узла связи (в качестве передатчика на передающем радиоцентре). § В зависимости от этого возможны различные варианты развертывания и использования антенн.

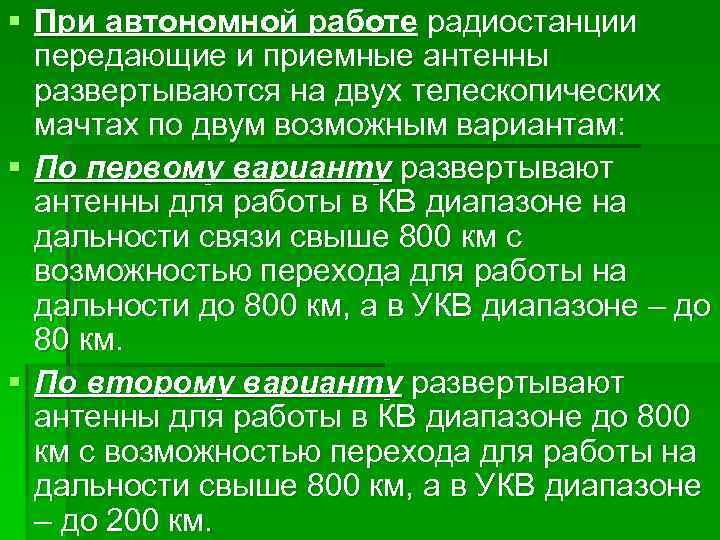

§ При автономной работе радиостанции передающие и приемные антенны развертываются на двух телескопических мачтах по двум возможным вариантам: § По первому варианту развертывают антенны для работы в КВ диапазоне на дальности связи свыше 800 км с возможностью перехода для работы на дальности до 800 км, а в УКВ диапазоне – до 80 км. § По второму варианту развертывают антенны для работы в КВ диапазоне до 800 км с возможностью перехода для работы на дальности свыше 800 км, а в УКВ диапазоне – до 200 км.

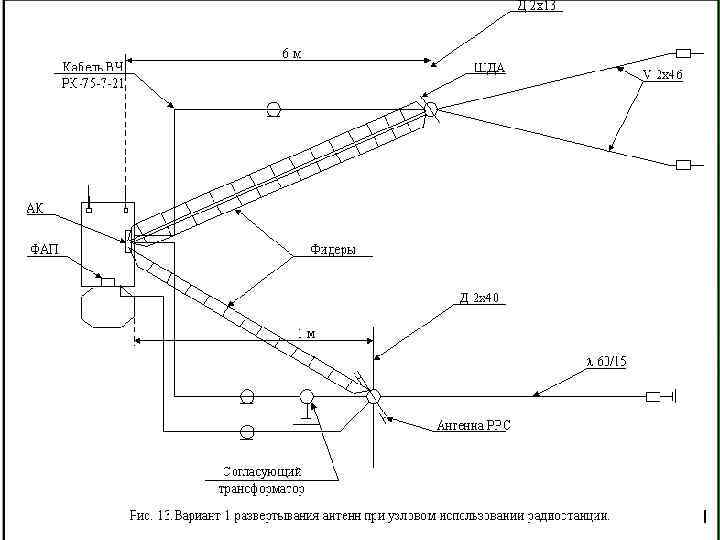

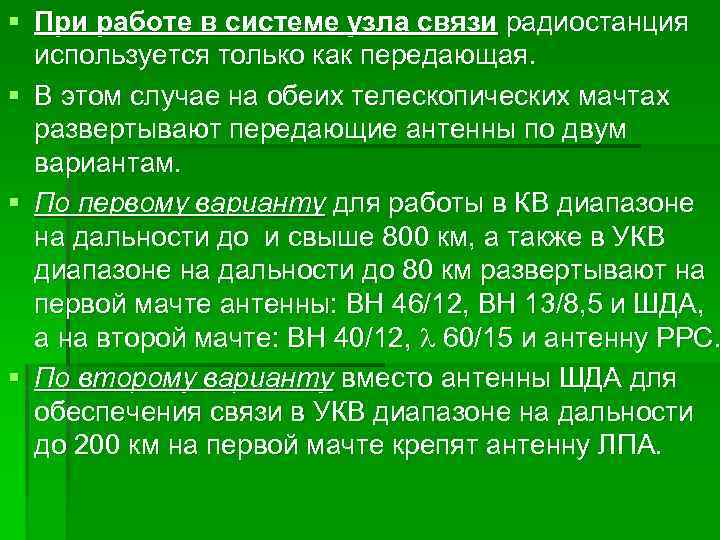

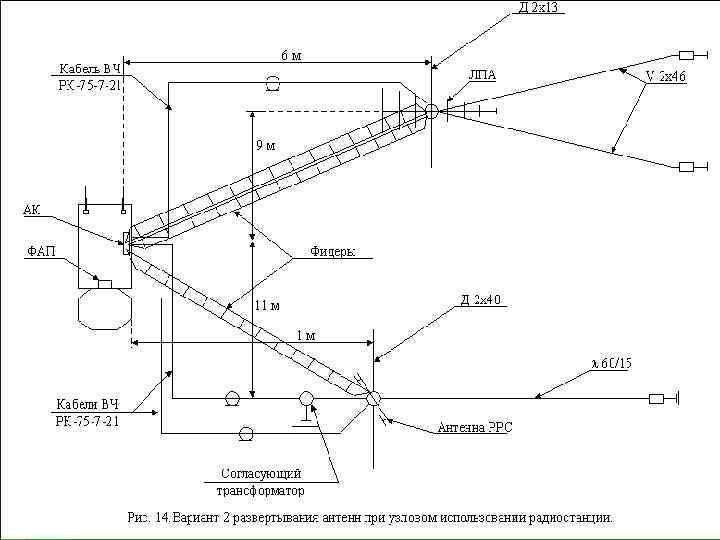

§ При работе в системе узла связи радиостанция используется только как передающая. § В этом случае на обеих телескопических мачтах развертывают передающие антенны по двум вариантам. § По первому варианту для работы в КВ диапазоне на дальности до и свыше 800 км, а также в УКВ диапазоне на дальности до 80 км развертывают на первой мачте антенны: ВН 46/12, ВН 13/8, 5 и ШДА, а на второй мачте: ВН 40/12, 60/15 и антенну РРС. § По второму варианту вместо антенны ШДА для обеспечения связи в УКВ диапазоне на дальности до 200 км на первой мачте крепят антенну ЛПА.
