Клиновые ремни типы и конструкции материалы для производства

Клиновые ремни: типы и конструкции, материалы для производства БГТУ

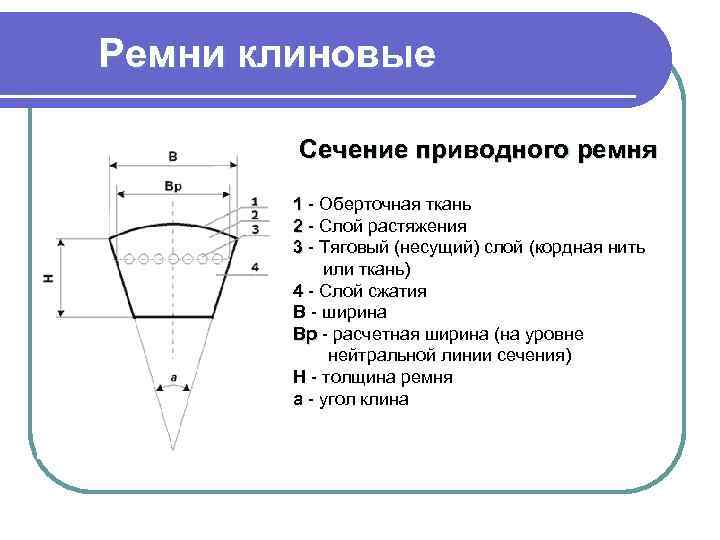

Ремни клиновые Сечение приводного ремня 1 - Оберточная ткань 2 - Слой растяжения 3 - Тяговый (несущий) слой (кордная нить или ткань) 4 - Слой сжатия B - ширина Bp - расчетная ширина (на уровне нейтральной линии сечения) H - толщина ремня a - угол клина

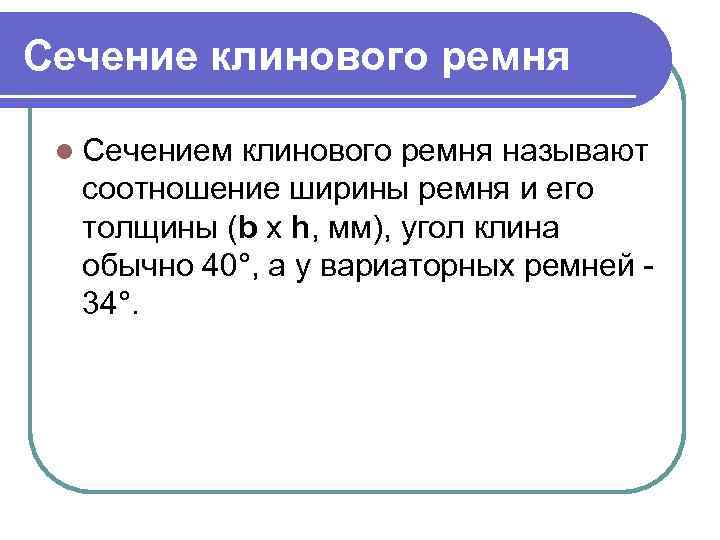

Сечение клинового ремня l Сечением клинового ремня называют соотношение ширины ремня и его толщины (b x h, мм), угол клина обычно 40°, а у вариаторных ремней 34°.

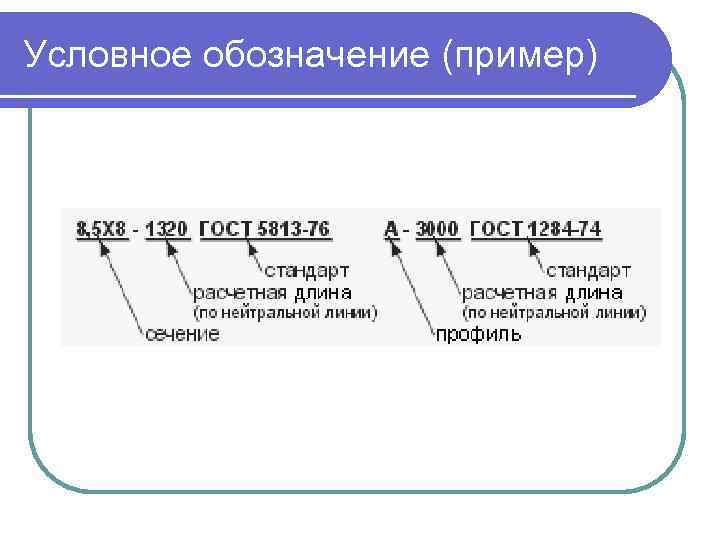

Условное обозначение (пример)

Ремни приводные клиновые нормальных сечений, ГОСТ 1284. 1 -89, ГОСТ 1284. 2 -89 1. слой растяжения (резиновый слой) 2. эластичный слой (резина) 3. несущий слой (кордшнур для ремней кордшнуровой конструкции) 4. несущий слой (тканевый каркас для ремней кордтканевой конструкции) 5. слой сжатия (состоит из резины) 6. обертка

Ремни вентиляторные клиновые ГОСТ 5813 -93 1. слой растяжения (резиновый слой) 2. эластичный слой (резина) 3. несущий слой (кордшнур для ремней кордшнуровой конструкции) 4. несущий слой (тканевый каркас для ремней кордтканевой конструкции) 5. слой сжатия (состоит из резины) 6. обертка

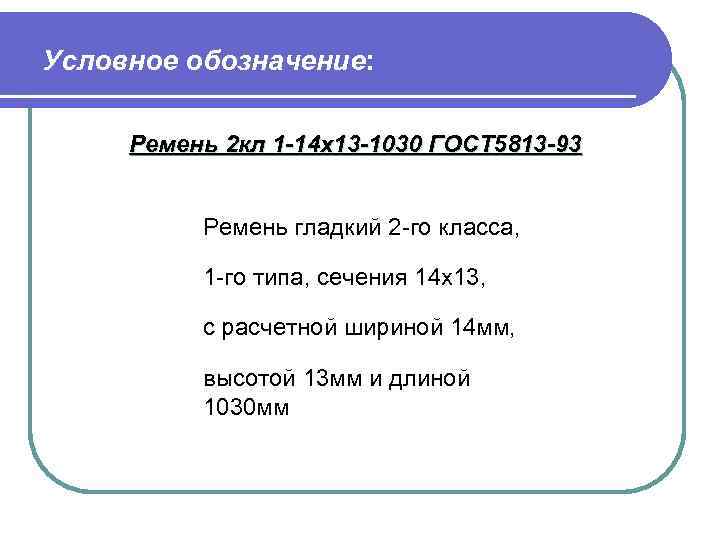

Условное обозначение: Ремень 2 кл 1 -14 х13 -1030 ГОСТ 5813 -93 Ремень гладкий 2 -го класса, 1 -го типа, сечения 14 х13, с расчетной шириной 14 мм, высотой 13 мм и длиной 1030 мм

Ремни клиновые с формованным зубом на нижнем основании ТУ 38. 405 -51/3 -3 -236 -90 1. Слой растяжения (резиновый слой) 2. Эластичный слой (резина) 3. Несущий слой (кордшнур) 5. Слой сжатия (резина) 6. Обертка (ткань)

Ремни клиновые широкие для вариаторов сельскохозяйственных машин ГОСТ 26379 -84 1. 2. 4. 5. 6. слой растяжения (резиновый слой) эластичный слой (резина) несущий слой (тканевый каркас для ремней кордтканевой конструкции) слой сжатия (состоит из резины) обертка

Ремни клиновые широкие для вариаторов сельскохозяйственных машин ГОСТ 26379 -84 1. слой растяжения (резиновый слой) 2. эластичный слой (резина) 3. несущий слой (кордшнур для ремней кордшнуровой конструкции) 5. слой сжатия (состоит из резины) 6. обертка

Ремни клиновые широкие для вариаторов сельскохозяйственных машин ГОСТ 26379 -84 1. слой растяжения (резиновый слой) 2. эластичный слой (резина) 3. несущий слой (кордшнур для ремней кордшнуровой конструкции) 5. слой сжатия (состоит из резины) 6. обертка

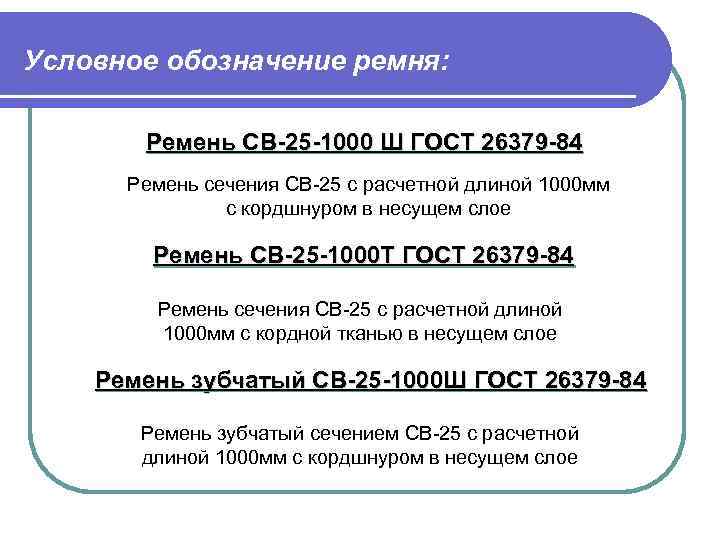

Условное обозначение ремня: Ремень СВ-25 -1000 Ш ГОСТ 26379 -84 Ремень сечения СВ-25 с расчетной длиной 1000 мм с кордшнуром в несущем слое Ремень СВ-25 -1000 Т ГОСТ 26379 -84 Ремень сечения СВ-25 с расчетной длиной 1000 мм с кордной тканью в несущем слое Ремень зубчатый СВ-25 -1000 Ш ГОСТ 26379 -84 Ремень зубчатый сечением СВ-25 с расчетной длиной 1000 мм с кордшнуром в несущем слое

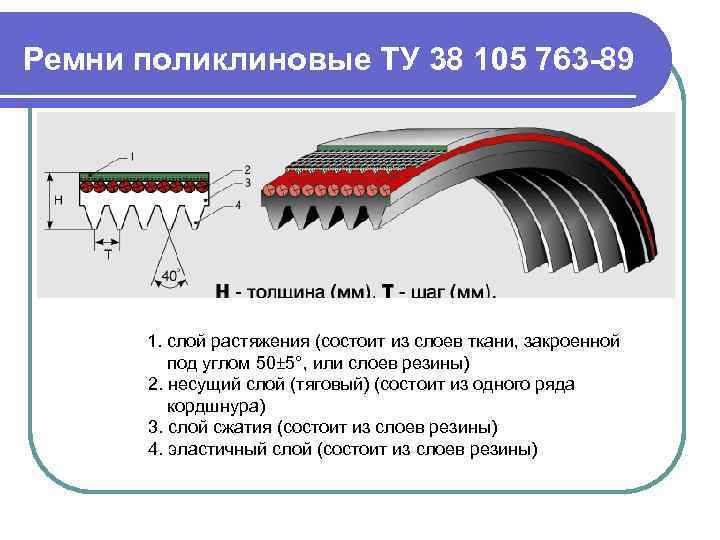

Ремни поликлиновые ТУ 38 105 763 -89 1. слой растяжения (состоит из слоев ткани, закроенной под углом 50± 5°, или слоев резины) 2. несущий слой (тяговый) (состоит из одного ряда кордшнура) 3. слой сжатия (состоит из слоев резины) 4. эластичный слой (состоит из слоев резины)

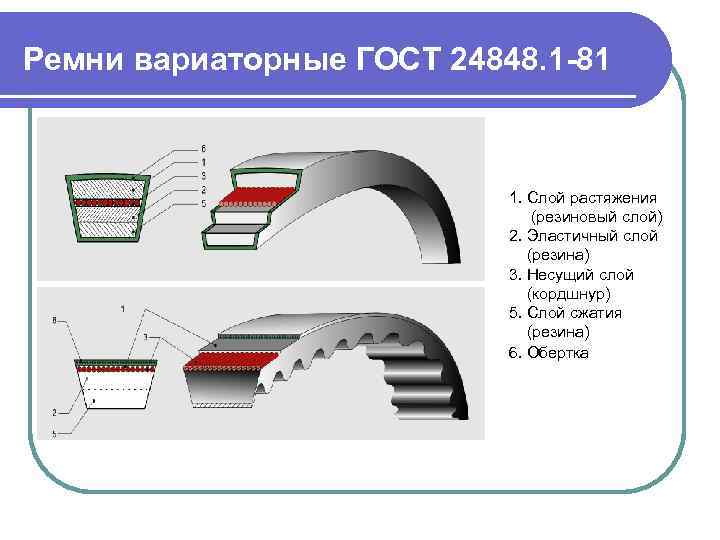

Ремни вариаторные ГОСТ 24848. 1 -81 1. Слой растяжения (резиновый слой) 2. Эластичный слой (резина) 3. Несущий слой (кордшнур) 5. Слой сжатия (резина) 6. Обертка

Сечение вариаторного ремня W(bo) - ширина большего основания ремня, мм; T(h) - высота (толщина) ремня, мм; αo(φo) - угол клина ремня (34± 1)

Условное обозначение ремня: 1 -В 20 Ш 1250 1 -В 20 профиль, 1250 длина ремня, угол клина 34, 1 град

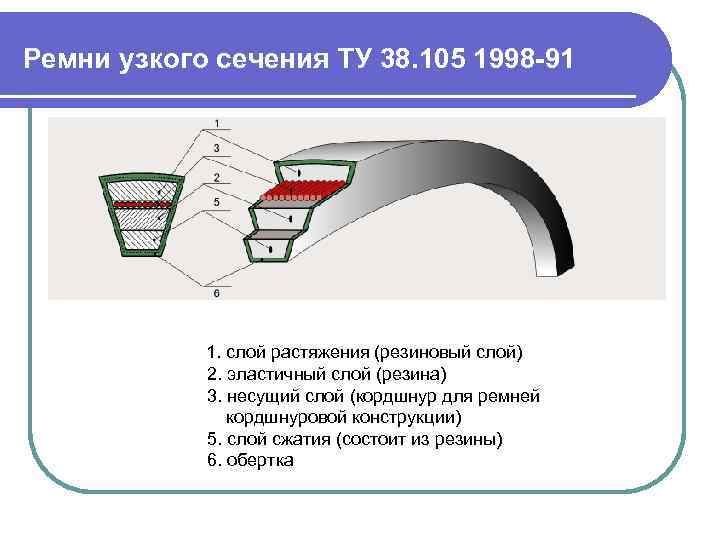

Ремни узкого сечения ТУ 38. 105 1998 -91 1. слой растяжения (резиновый слой) 2. эластичный слой (резина) 3. несущий слой (кордшнур для ремней кордшнуровой конструкции) 5. слой сжатия (состоит из резины) 6. обертка

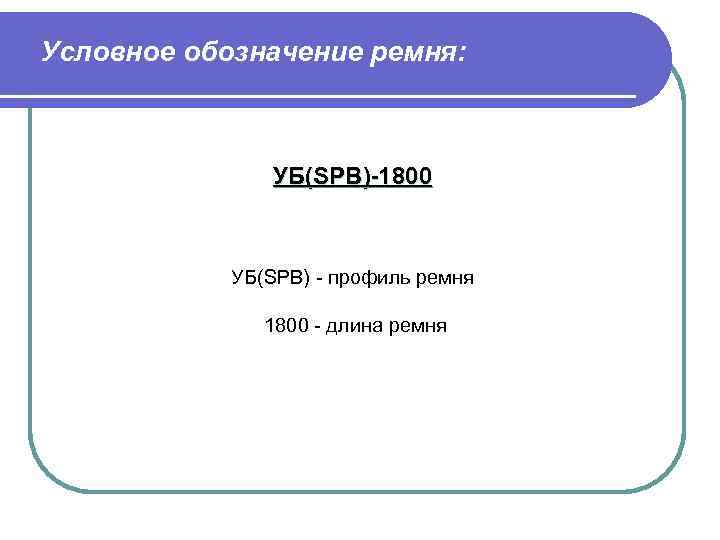

Условное обозначение ремня: УБ(SPB)-1800 УБ(SPB) - профиль ремня 1800 - длина ремня

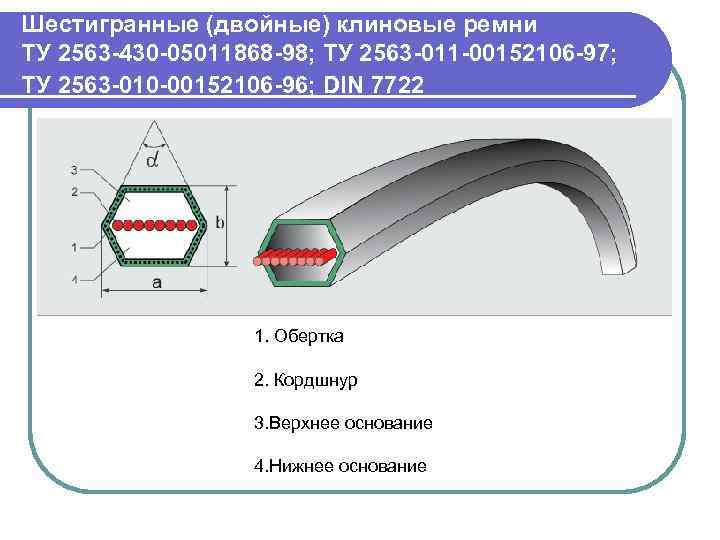

Шестигранные (двойные) клиновые ремни ТУ 2563 -430 -05011868 -98; ТУ 2563 -011 -00152106 -97; ТУ 2563 -010 -00152106 -96; DIN 7722 1. Обертка 2. Кордшнур 3. Верхнее основание 4. Нижнее основание

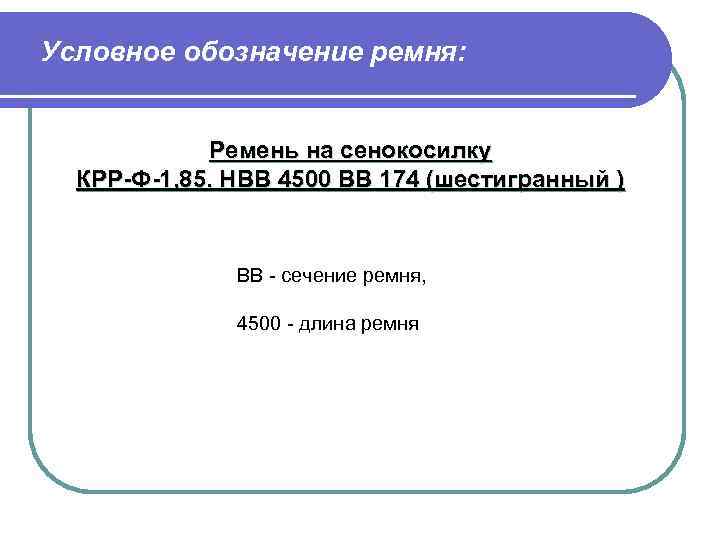

Условное обозначение ремня: Ремень на сенокосилку КРР-Ф-1, 85. НВВ 4500 ВВ 174 (шестигранный ) ВВ - сечение ремня, 4500 - длина ремня

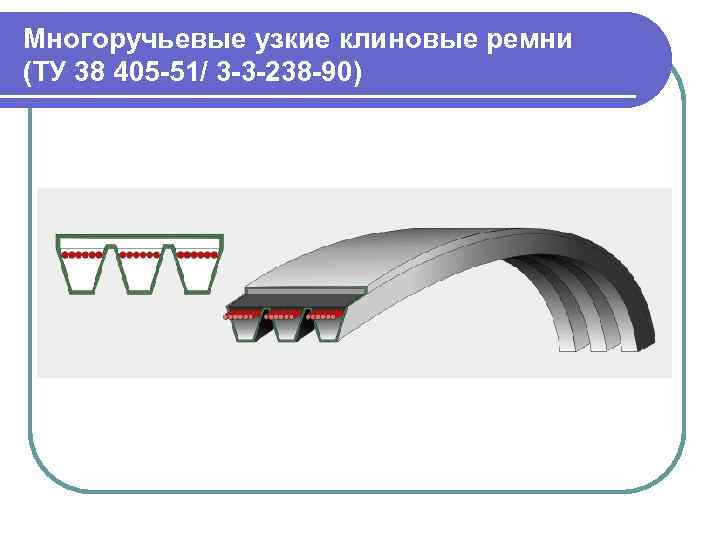

Многоручьевые узкие клиновые ремни (ТУ 38 405 -51/ 3 -3 -238 -90)

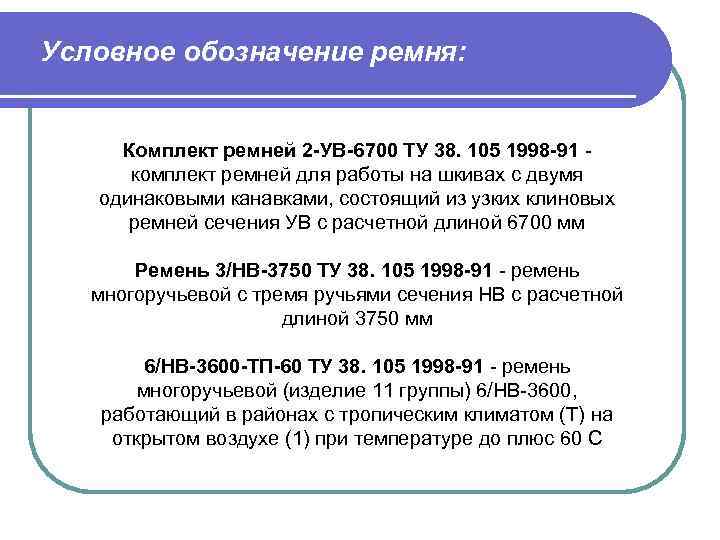

Условное обозначение ремня: Комплект ремней 2 -УВ-6700 ТУ 38. 105 1998 -91 комплект ремней для работы на шкивах с двумя одинаковыми канавками, состоящий из узких клиновых ремней сечения УВ с расчетной длиной 6700 мм Ремень 3/НВ-3750 ТУ 38. 105 1998 -91 - ремень многоручьевой с тремя ручьями сечения НВ с расчетной длиной 3750 мм 6/НВ-3600 -ТП-60 ТУ 38. 105 1998 -91 - ремень многоручьевой (изделие 11 группы) 6/НВ-3600, работающий в районах с тропическим климатом (Т) на открытом воздухе (1) при температуре до плюс 60 С

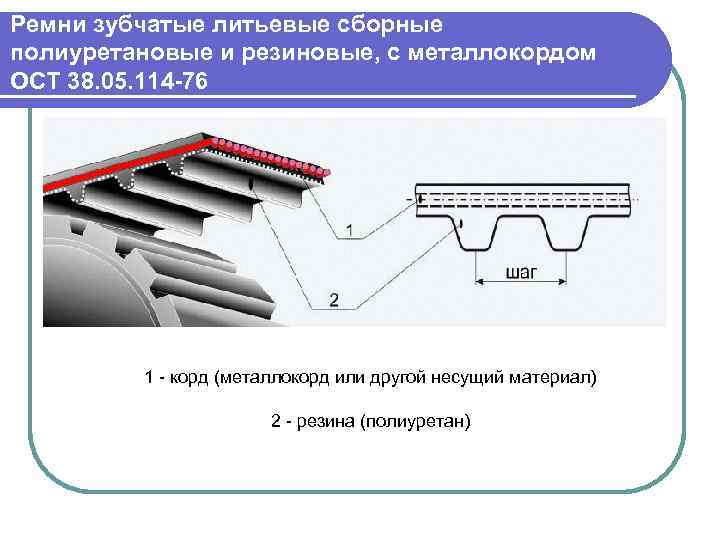

Ремни зубчатые литьевые сборные полиуретановые и резиновые, с металлокордом ОСТ 38. 05. 114 -76 1 - корд (металлокорд или другой несущий материал) 2 - резина (полиуретан)

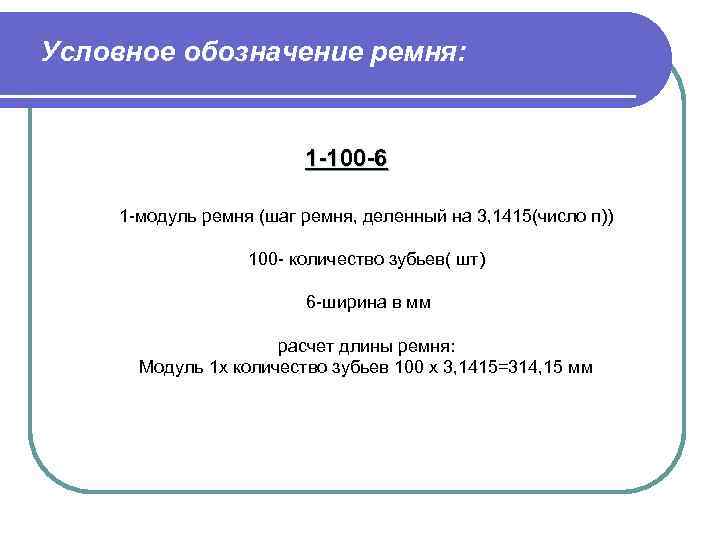

Условное обозначение ремня: 1 -100 -6 1 -модуль ремня (шаг ремня, деленный на 3, 1415(число п)) 100 - количество зубьев( шт) 6 -ширина в мм расчет длины ремня: Модуль 1 х количество зубьев 100 х 3, 1415=314, 15 мм

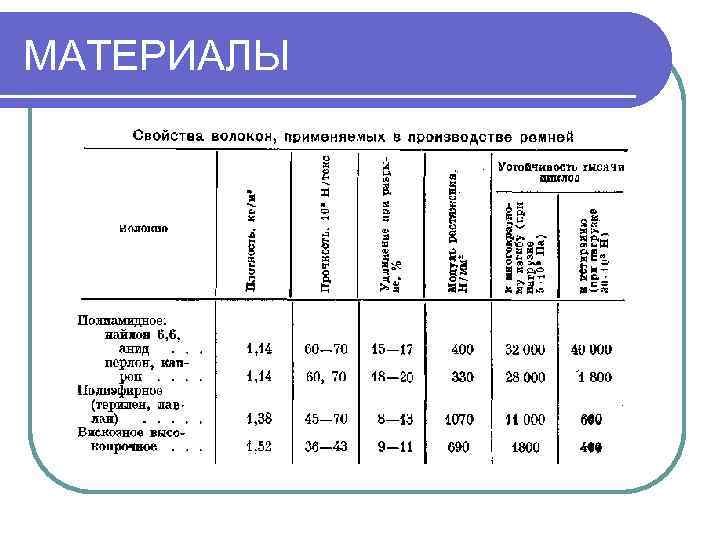

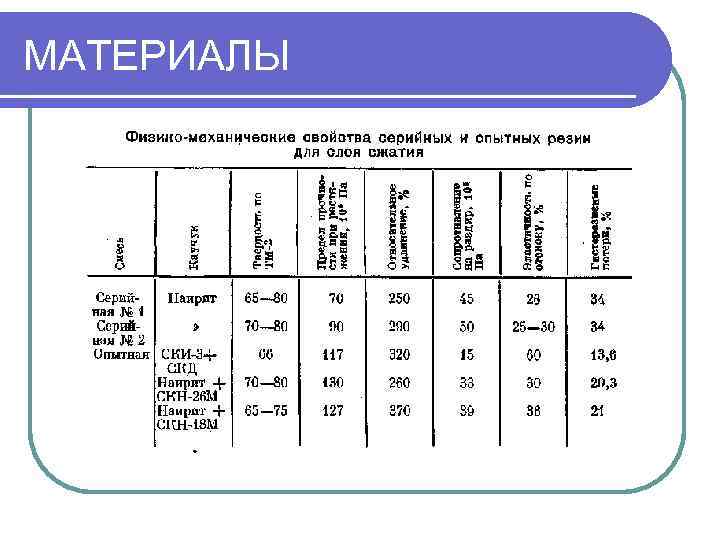

МАТЕРИАЛЫ

МАТЕРИАЛЫ

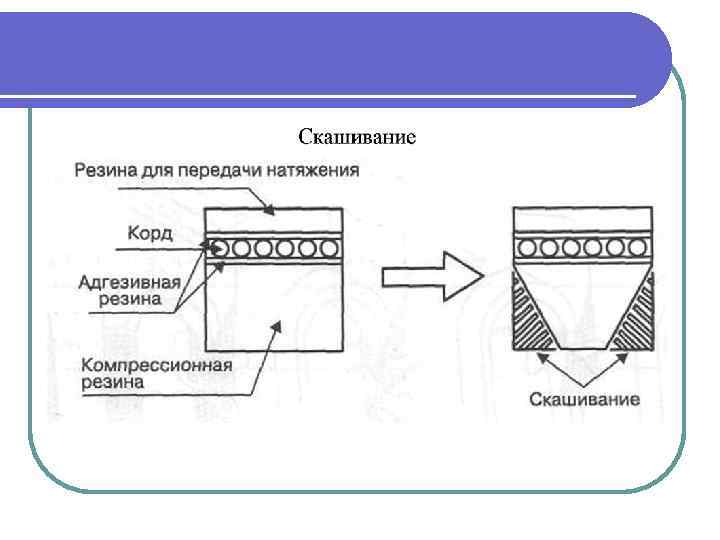

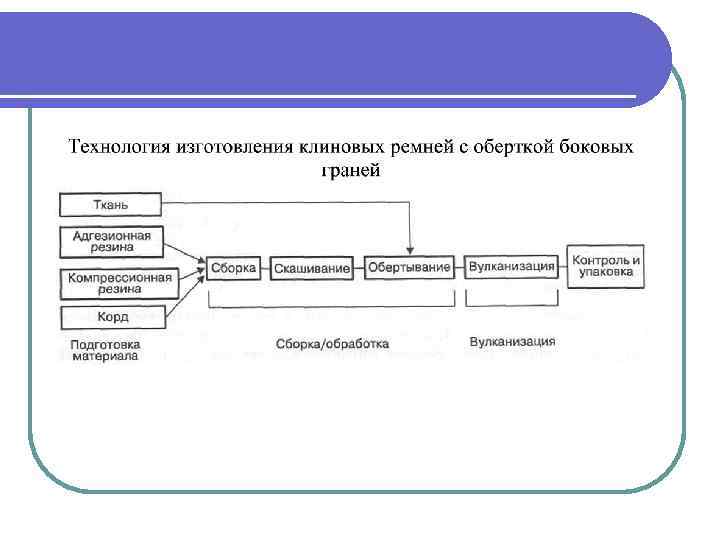

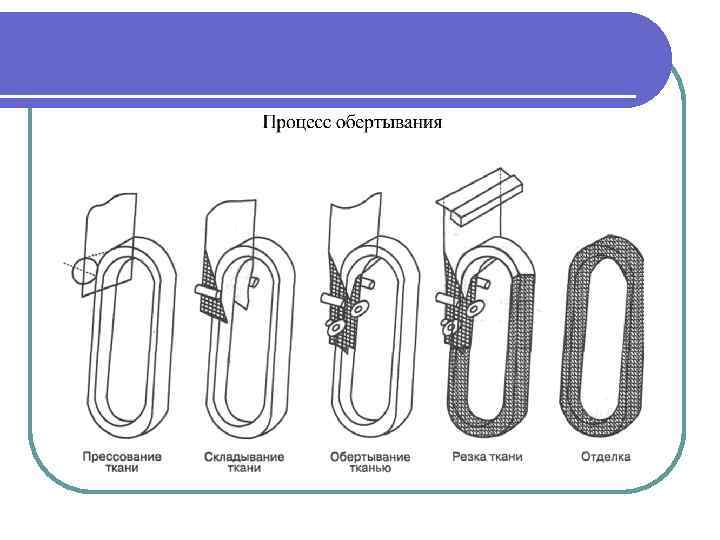

МЕТОД СКАШИВАНИЯ И ПЕРЕКРЫТИЯ БРЕЗЕНТА

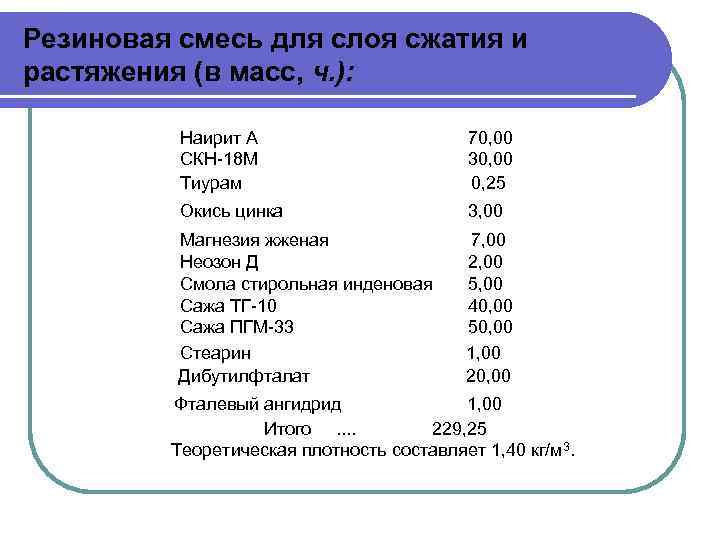

Резиновая смесь для слоя сжатия и растяжения (в масс, ч. ): Наирит А СКН-18 М Тиурам 70, 00 30, 00 0, 25 Окись цинка 3, 00 Магнезия жженая Неозон Д Смола стирольная инденовая Сажа ТГ-10 Сажа ПГМ-33 Стеарин Дибутилфталат 7, 00 2, 00 5, 00 40, 00 50, 00 1, 00 20, 00 Фталевый ангидрид 1, 00 Итого. . 229, 25 Теоретическая плотность составляет 1, 40 кг/м 3.

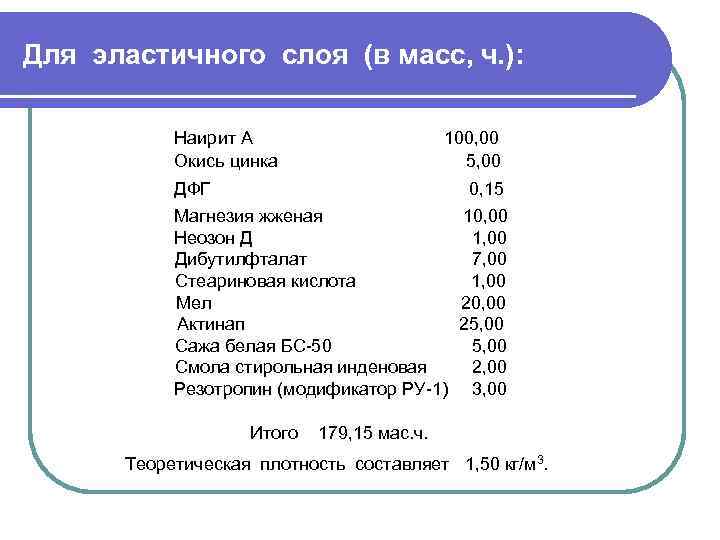

Для эластичного слоя (в масс, ч. ): Наирит А Окись цинка 100, 00 5, 00 ДФГ 0, 15 Магнезия жженая 10, 00 Неозон Д 1, 00 Дибутилфталат 7, 00 Стеариновая кислота 1, 00 Мел 20, 00 Актинап 25, 00 Сажа белая БС-50 5, 00 Смола стирольная инденовая 2, 00 Резотропин (модификатор РУ-1) 3, 00 Итого 179, 15 мас. ч. Теоретическая плотность составляет 1, 50 кг/м 3.

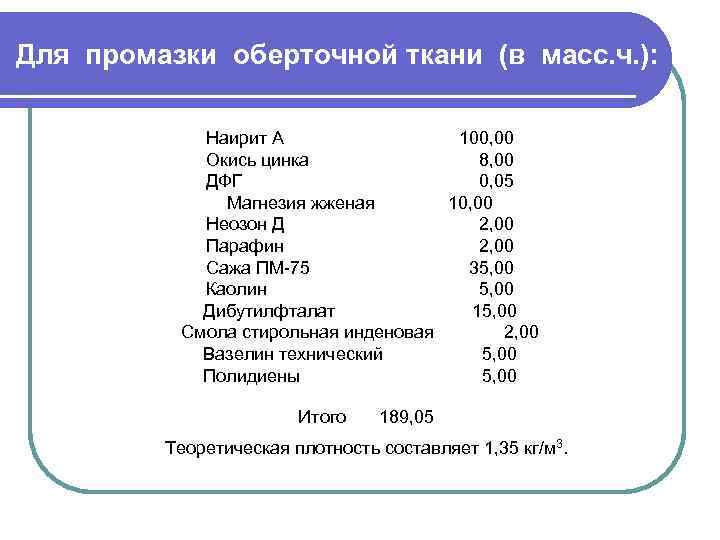

Для промазки оберточной ткани (в масс. ч. ): Наирит А 100, 00 Окись цинка 8, 00 ДФГ 0, 05 Магнезия жженая 10, 00 Неозон Д 2, 00 Парафин 2, 00 Сажа ПМ-75 35, 00 Каолин 5, 00 Дибутилфталат 15, 00 Смола стирольная инденовая 2, 00 Вазелин технический 5, 00 Полидиены 5, 00 Итого 189, 05 Теоретическая плотность составляет 1, 35 кг/м 3.
