КЛЕТОЧНЫЙ ЦИКЛ. МИТОЗ. КЛЕТОЧНЫЙ ЦИКЛ Фазы клеточного

КЛЕТОЧНЫЙ ЦИКЛ. МИТОЗ.

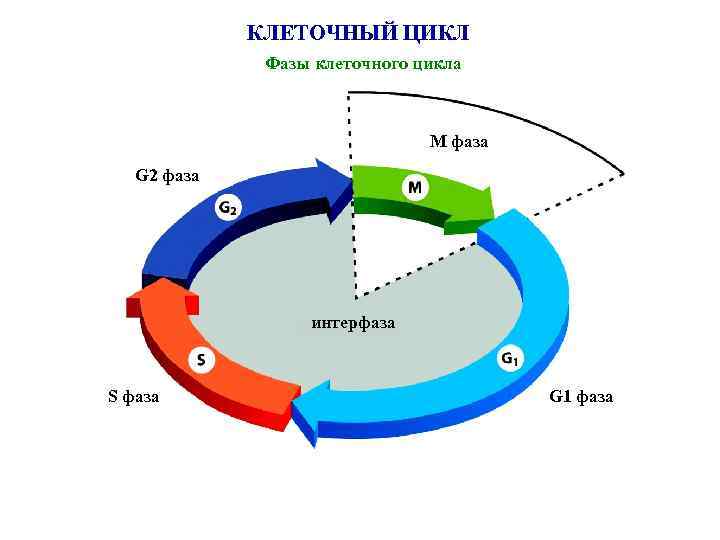

КЛЕТОЧНЫЙ ЦИКЛ Фазы клеточного цикла М фаза G 2 фаза интерфаза S фаза G 1 фаза

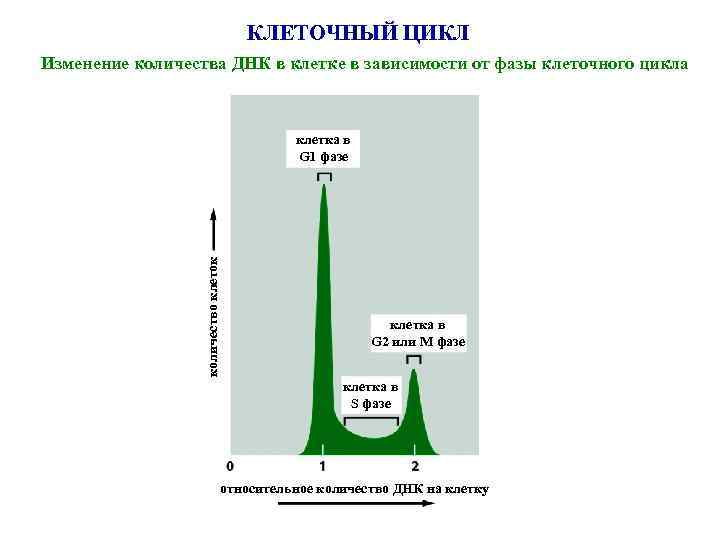

КЛЕТОЧНЫЙ ЦИКЛ Изменение количества ДНК в клетке в зависимости от фазы клеточного цикла количество клеток клетка в G 1 фазе клетка в G 2 или M фазе клетка в S фазе относительное количество ДНК на клетку

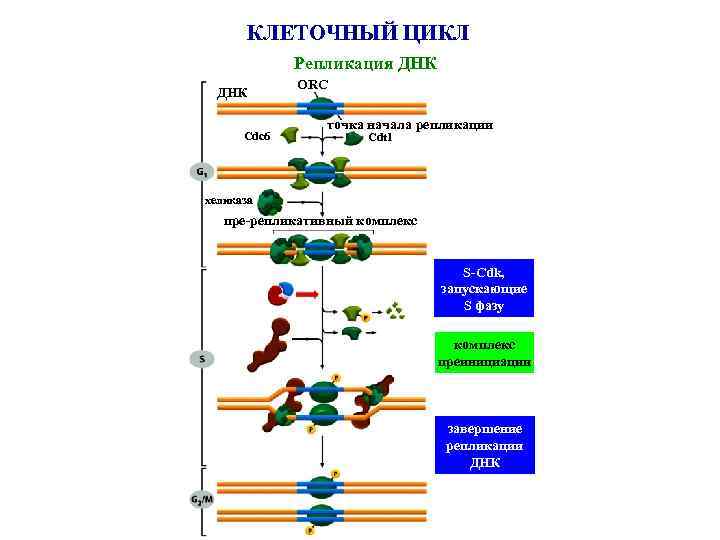

КЛЕТОЧНЫЙ ЦИКЛ Репликация ДНК Cdc 6 ORC точка начала репликации Cdt 1 хеликаза пре-репликативный комплекс S-Cdk, запускающие S фазу комплекс преинициации завершение репликации ДНК

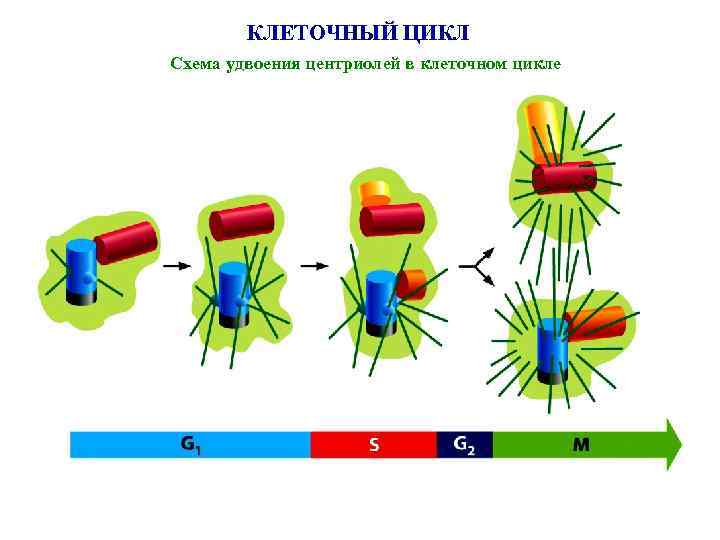

КЛЕТОЧНЫЙ ЦИКЛ Схема удвоения центриолей в клеточном цикле

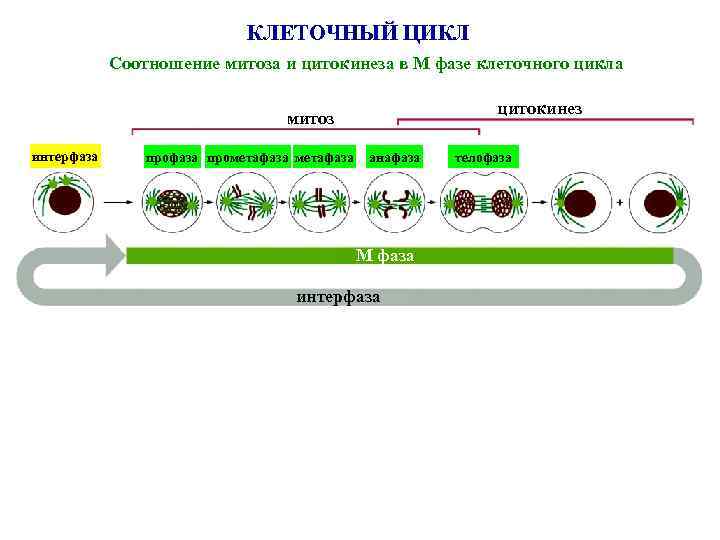

КЛЕТОЧНЫЙ ЦИКЛ Соотношение митоза и цитокинеза в М фазе клеточного цикла цитокинез митоз интерфаза прометафаза анафаза М фаза интерфаза телофаза

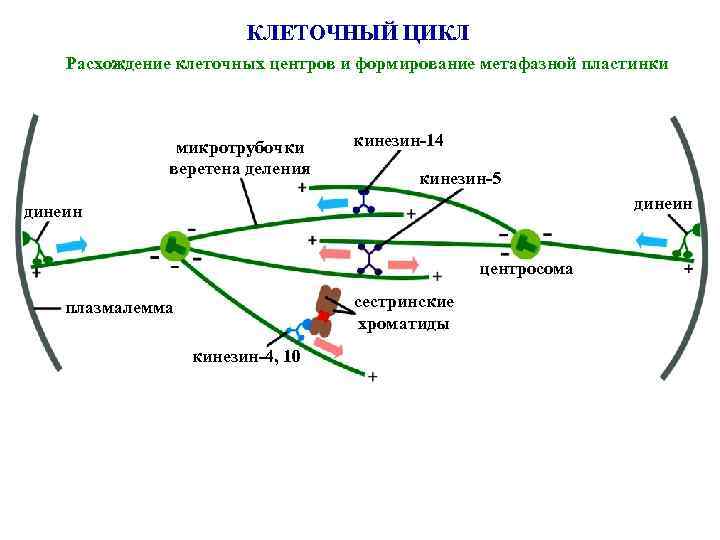

КЛЕТОЧНЫЙ ЦИКЛ Расхождение клеточных центров и формирование метафазной пластинки микротрубочки веретена деления кинезин-14 кинезин-5 динеин центросома сестринские хроматиды плазмалемма кинезин-4, 10

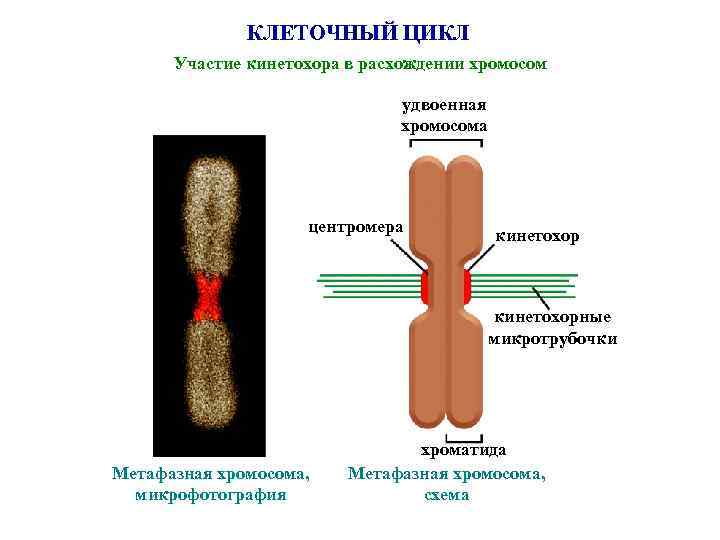

КЛЕТОЧНЫЙ ЦИКЛ Участие кинетохора в расхождении хромосом удвоенная хромосома центромера кинетохорные микротрубочки Метафазная хромосома, микрофотография хроматида Метафазная хромосома, схема

КЛЕТОЧНЫЙ ЦИКЛ Участие кинетохора в расхождении хромосом кинетохор направление движения хроматиды анафазная хроматида кинетохорные микротрубочки 1 мкм Кинетохор, микрофотография

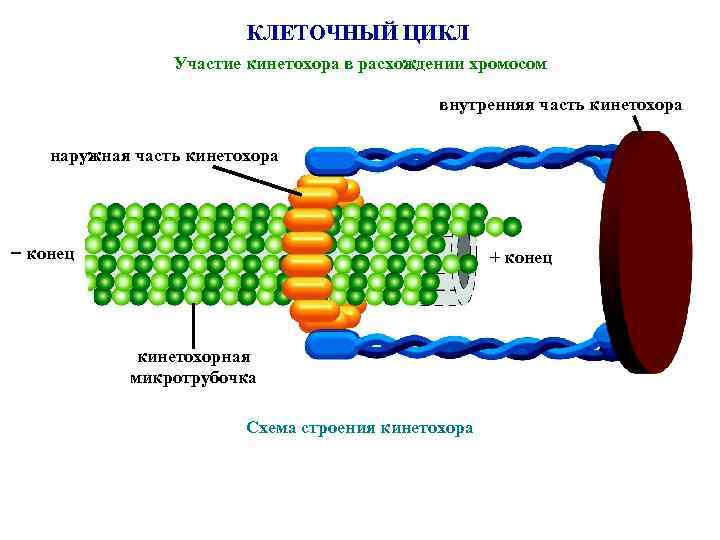

КЛЕТОЧНЫЙ ЦИКЛ Участие кинетохора в расхождении хромосом внутренняя часть кинетохора наружная часть кинетохора конец + конец кинетохорная микротрубочка Схема строения кинетохора

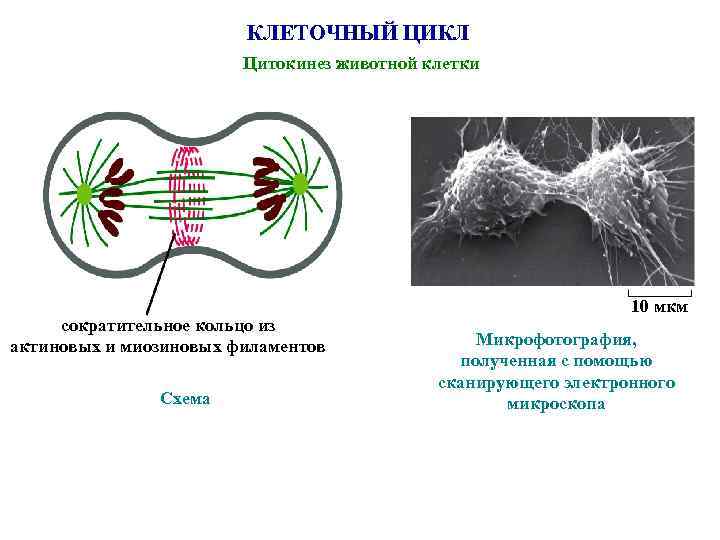

КЛЕТОЧНЫЙ ЦИКЛ Цитокинез животной клетки сократительное кольцо из актиновых и миозиновых филаментов Схема 10 мкм Микрофотография, полученная с помощью сканирующего электронного микроскопа

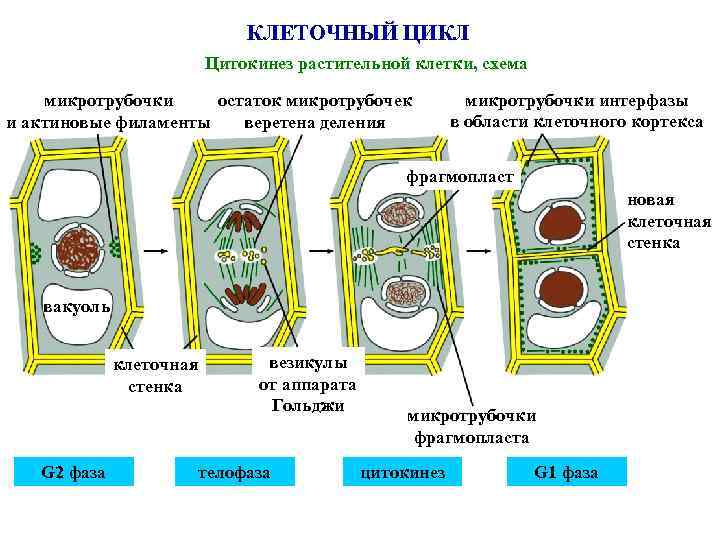

КЛЕТОЧНЫЙ ЦИКЛ Цитокинез растительной клетки, схема микротрубочки остаток микротрубочек и актиновые филаменты веретена деления микротрубочки интерфазы в области клеточного кортекса фрагмопласт новая клеточная стенка вакуоль клеточная стенка G 2 фаза везикулы от аппарата Гольджи телофаза микротрубочки фрагмопласта цитокинез G 1 фаза

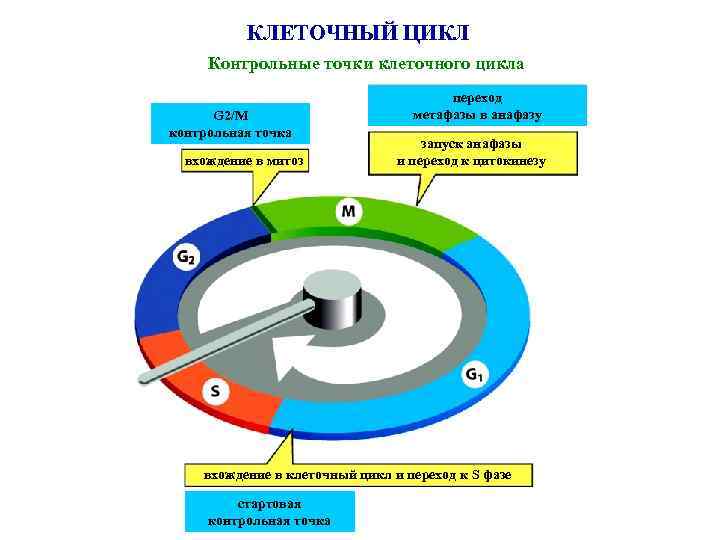

КЛЕТОЧНЫЙ ЦИКЛ Контрольные точки клеточного цикла G 2/M контрольная точка вхождение в митоз переход метафазы в анафазу запуск анафазы и переход к цитокинезу вхождение в клеточный цикл и переход к S фазе стартовая контрольная точка

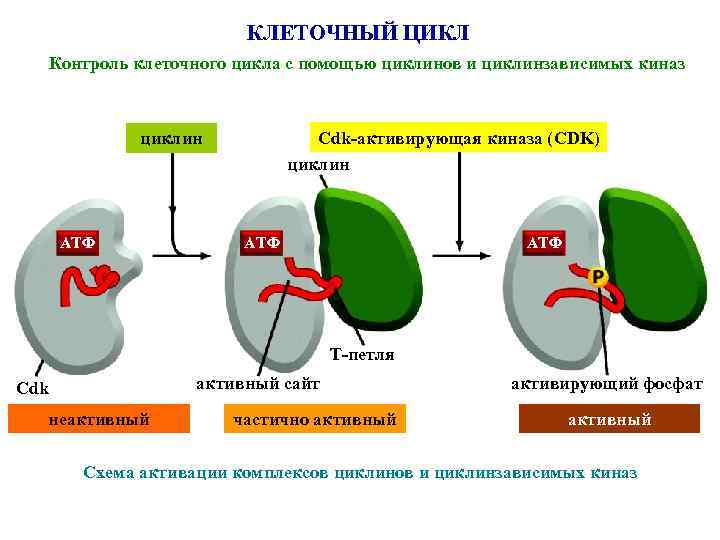

КЛЕТОЧНЫЙ ЦИКЛ Контроль клеточного цикла с помощью циклинов и циклинзависимых киназ Cdk-активирующая киназа (CDK) циклин АТФ АТФ Т-петля активный сайт Cdk неактивный частично активный активирующий фосфат активный Схема активации комплексов циклинов и циклинзависимых киназ

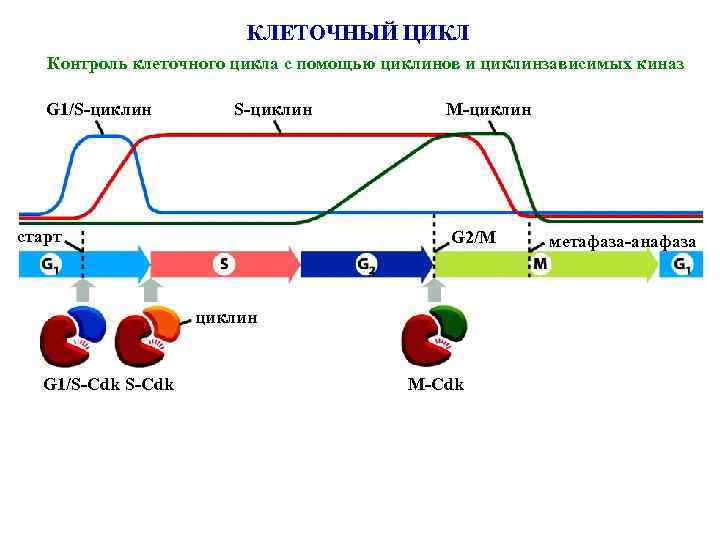

КЛЕТОЧНЫЙ ЦИКЛ Контроль клеточного цикла с помощью циклинов и циклинзависимых киназ G 1/S-циклин старт M-циклин G 2/M циклин G 1/S-Cdk M-Cdk метафаза-анафаза

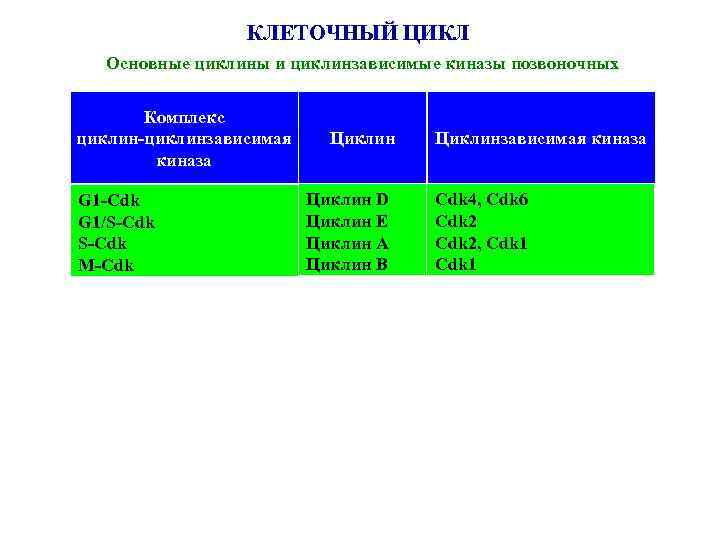

КЛЕТОЧНЫЙ ЦИКЛ Основные циклины и циклинзависимые киназы позвоночных Комплекс циклин-циклинзависимая киназа G 1 -Cdk G 1/S-Cdk M-Cdk Циклин D Циклин E Циклин А Циклин В Циклинзависимая киназа Cdk 4, Cdk 6 Cdk 2, Cdk 1

КЛЕТОЧНЫЙ ЦИКЛ К чему приводит нарушение деления клеток
