Клеточный цикл Циклины активируют ферменты протеинкиназы (циклинзависимые

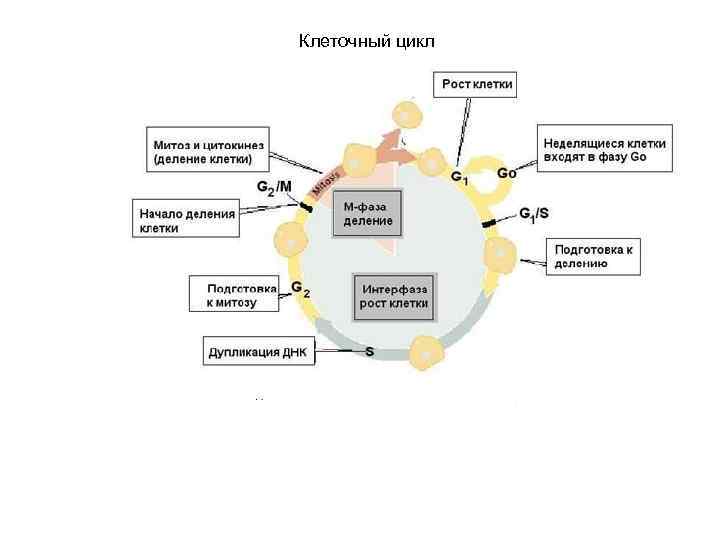

Клеточный цикл

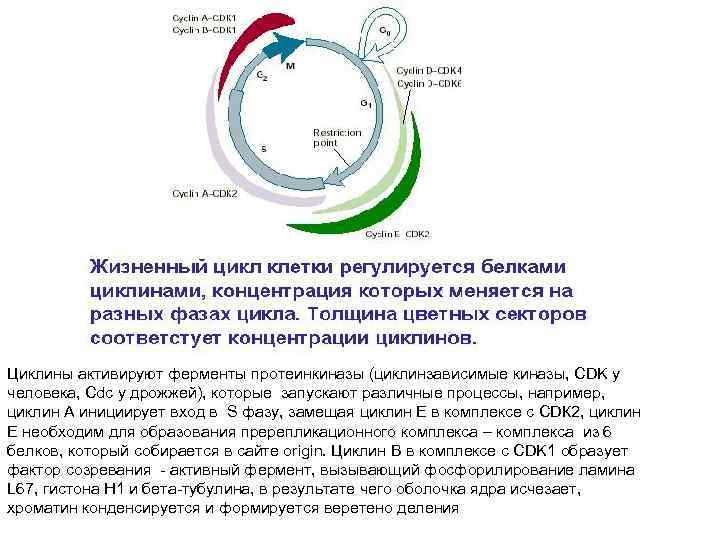

Циклины активируют ферменты протеинкиназы (циклинзависимые киназы, СDK у человека, Сdc у дрожжей), которые запускают различные процессы, например, циклин А инициирует вход в S фазу, замещая циклин Е в комплексе с СDК 2, циклин Е необходим для образования пререпликационного комплекса – комплекса из 6 белков, который собирается в сайте origin. Циклин В в комплексе с СDK 1 образует фактор созревания - активный фермент, вызывающий фосфорилирование ламина L 67, гистона Н 1 и бета-тубулина, в результате чего оболочка ядра исчезает, хроматин конденсируется и формируется веретено деления

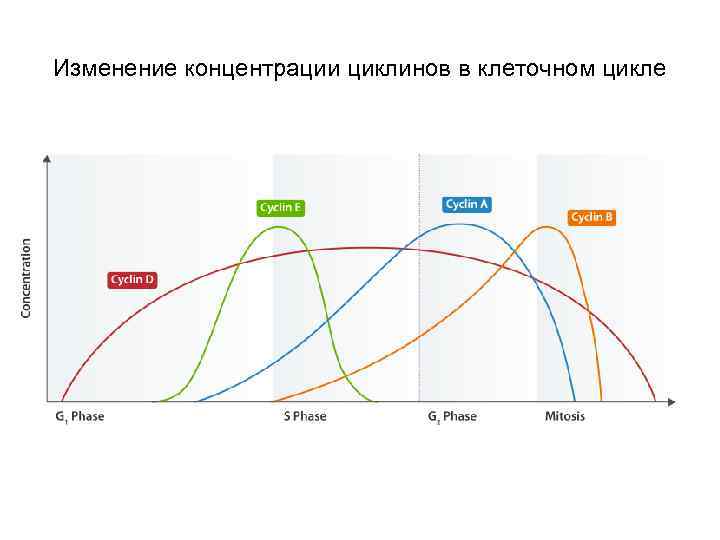

Изменение концентрации циклинов в клеточном цикле

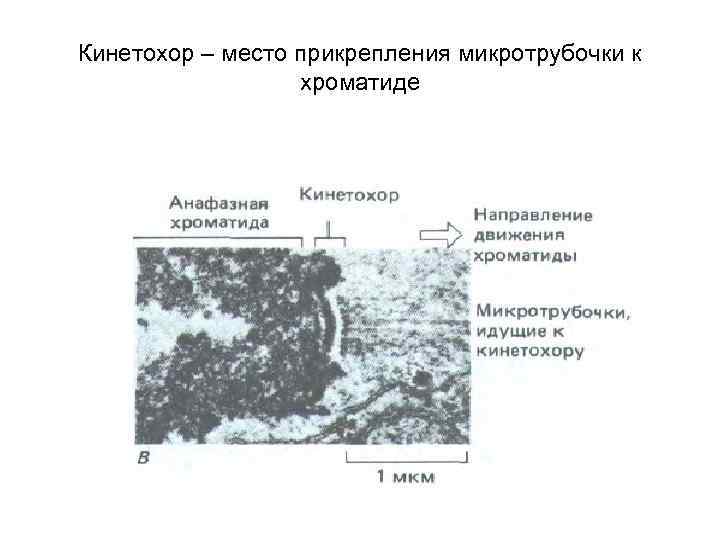

Кинетохор – место прикрепления микротрубочки к хроматиде

Роль микротрубочек в процессе митоза у дрожжей У дрожжей Saccharomyces cerevisiae, центрами образования микротрубочек (МТ) являются полярные тельца Кинетохорные МТ необходимы для расхождения хромосом Межполюсные МТ необходимы для расхождения полюсов деления Астральные МТ взаимодействуют с кортексом клетки и септиновым кольцом на перешейке в процессе почкования и необходимы для ориентации веретена деления вдоль оси материнская – дочерняя клетка

Цитокинез

Метафаза в клетке меристемы конских бобов

Анафаза в клетке меристемы конских бобов

Разорвавшийся мост

Поздняя анафаза

Структура Холлидея в клетке дрожжей Saccharomyces cereviciae

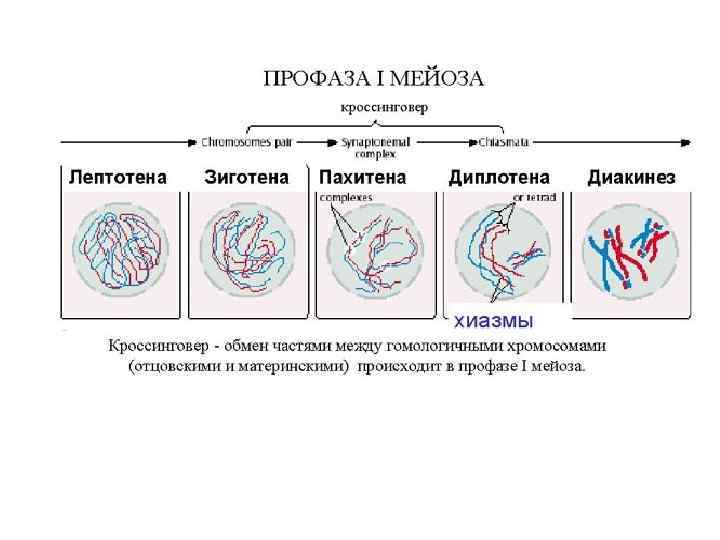

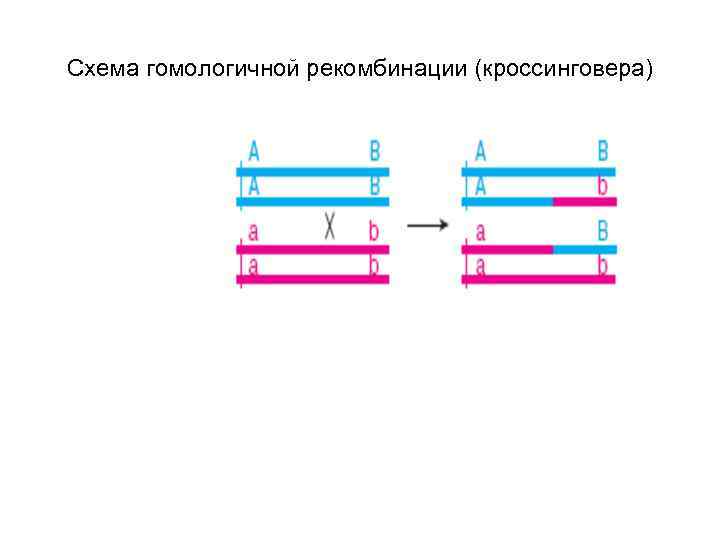

Схема гомологичной рекомбинации (кроссинговера)

Модель рекомбинации ДНК, предложенная Р. Холлидеем

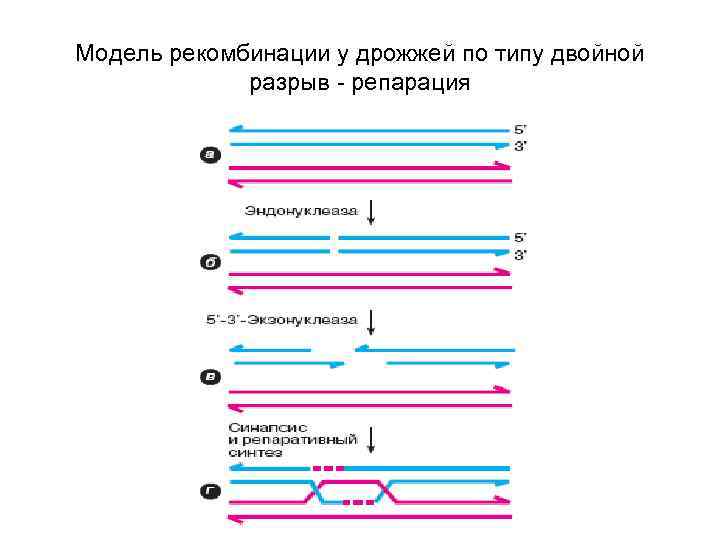

Модель рекомбинации у дрожжей по типу двойной разрыв - репарация

Схема генной конверсии

Протеинкиназа, кодируемая геном v-src, прикреплена к внутренней поверхности мембраны

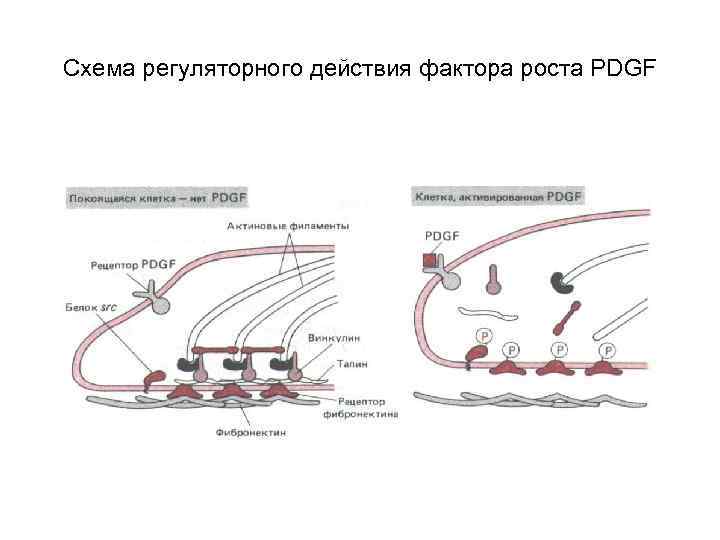

Схема регуляторного действия фактора роста PDGF

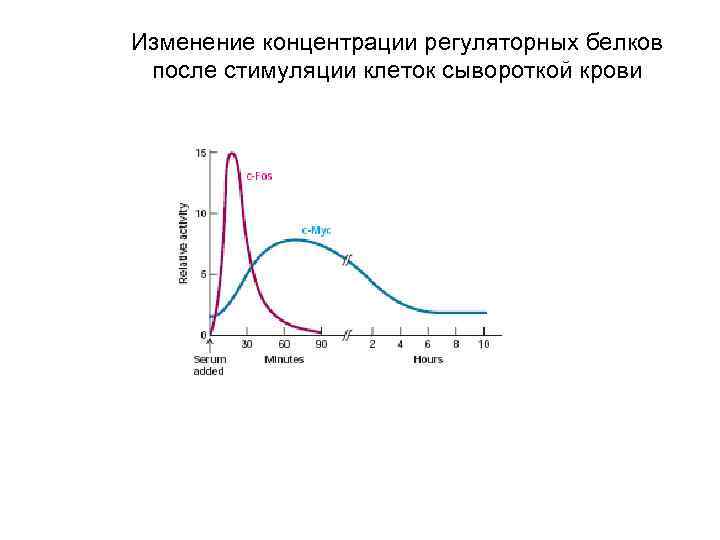

Изменение концентрации регуляторных белков после стимуляции клеток сывороткой крови
