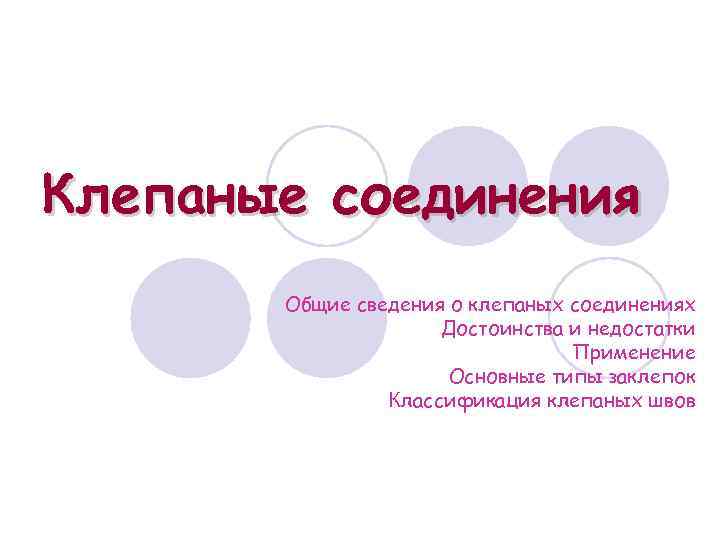

Клепаные соединения Общие сведения о клепаных соединениях Достоинства и недостатки Применение Основные типы заклепок Классификация клепаных швов
Клепаные соединения получают расклепыванием выступающих стержней заклепок, вставляемых в совмещенные отверстия склепываемых деталей
Достоинства клепаных соединений: - высокая надежность соединения; - удобство и надежность контроля качества шва; - хорошая сопротивляемость выбрационным и ударным нагрузкам. Недостатки: - высокая стоимость; - большой расход материала.

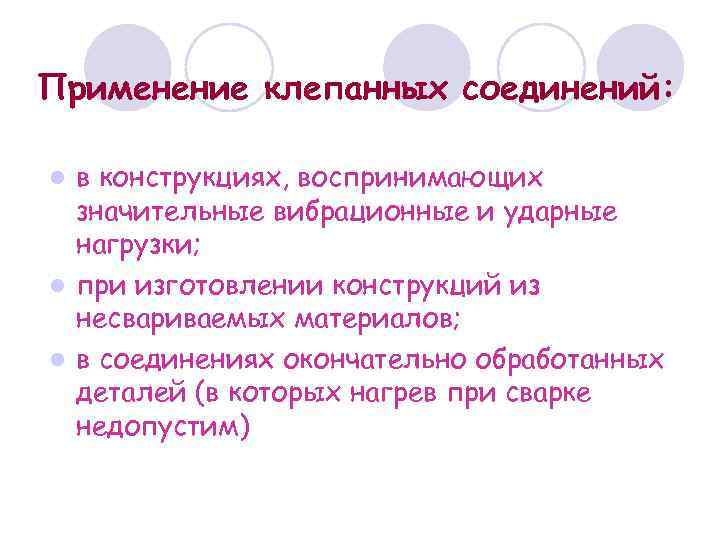

Применение клепанных соединений: в конструкциях, воспринимающих значительные вибрационные и ударные нагрузки; l при изготовлении конструкций из несвариваемых материалов; l в соединениях окончательно обработанных деталей (в которых нагрев при сварке недопустим) l

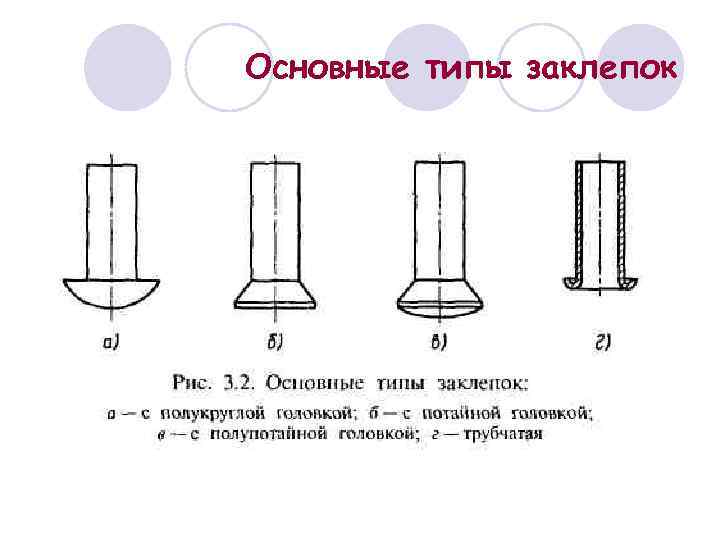

Основные типы заклепок

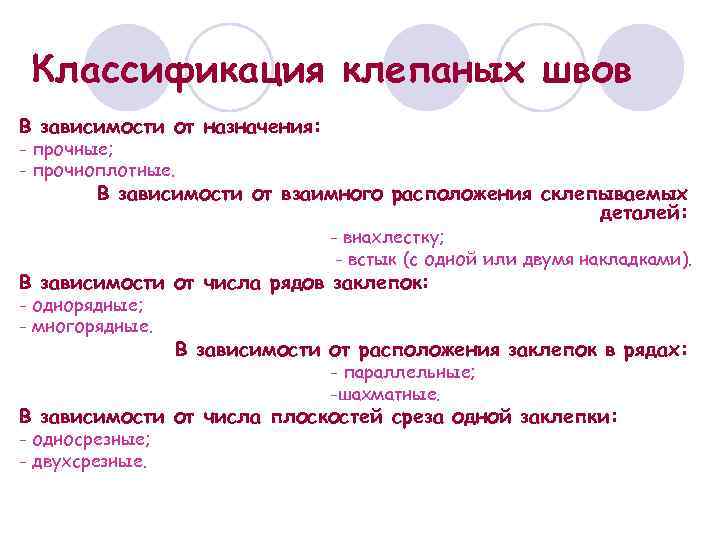

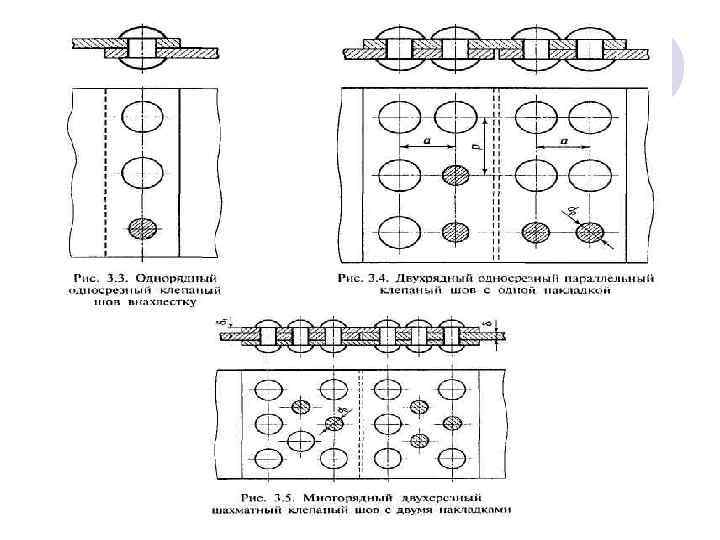

Классификация клепаных швов В зависимости от назначения: - прочные; - прочноплотные. В зависимости от взаимного расположения склепываемых деталей: - внахлестку; - встык (с одной или двумя накладками). В зависимости от числа рядов заклепок: - однорядные; - многорядные. В зависимости от расположения заклепок в рядах: - параллельные; -шахматные. В зависимости от числа плоскостей среза одной заклепки: - односрезные; - двухсрезные.
