КЛЕЕВЫЕ СОЕДИНЕНИЯ Подготовил Суханов Роман 1 Клеевые

КЛЕЕВЫЕ СОЕДИНЕНИЯ. Подготовил Суханов Роман 1

Клеевые соединения осуществляют различными способами. Чаще всего применяется соединение внахлестку и встык с помощью планки, втулки и т. п. 2

Наиболее распространенные клеевые соединения I- нахлесточные соединения; II- врезные; III- стыковые; а- плоскостные; б- таврвые; в- цилиндрические; 3

4

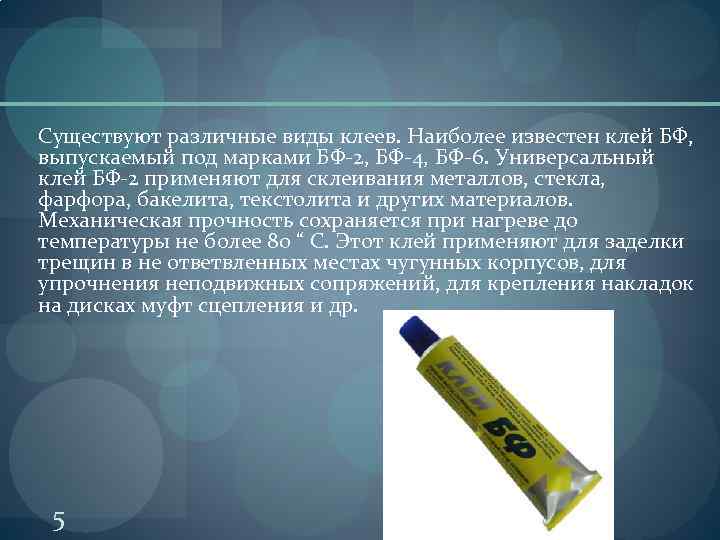

Существуют различные виды клеев. Наиболее известен клей БФ, выпускаемый под марками БФ-2, БФ-4, БФ-6. Универсальный клей БФ-2 применяют для склеивания металлов, стекла, фарфора, бакелита, текстолита и других материалов. Механическая прочность сохраняется при нагреве до температуры не более 80 “ С. Этот клей применяют для заделки трещин в не ответвленных местах чугунных корпусов, для упрочнения неподвижных сопряжений, для крепления накладок на дисках муфт сцепления и др. 5

Клей БФ-2 бензо- и маслостоек, является хорошим диэлектриком, защищает склеенные поверхности от коррозии. Хранят в закупоренной посуде, берегут от попадания воды, огнеопасен. Клей БФ-2 в жидком виде наносят на подготовленные поверхности соединяемых деталей возможно более тонким слоем. Затем получившаяся пленка клея сушится «до отлипа» при температуре 20— 60 С в течение 50— 60 мин. Наносится второй слой, вновь сушится, затем наносится третий слой и склеиваемые детали соединяют и сушат при температуре *40— 150 °С в течение 30— 60 мин при давлении 1— 2 МПа(10 — 20 кгс/см 2). Он обладает высокой прочностью и стойкостью. На склеенное этим клеем место не действует керосин, смазочные масла, вода. Часто этим клеем закрепляют накладки к тормозным колодкам автомобилей. 6

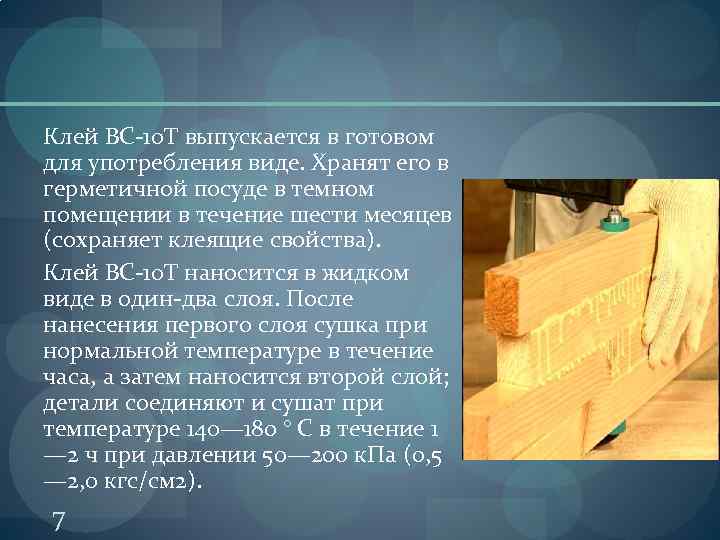

Клей ВС-10 Т выпускается в готовом для употребления виде. Хранят его в герметичной посуде в темном помещении в течение шести месяцев (сохраняет клеящие свойства). Клей ВС-10 Т наносится в жидком виде в один-два слоя. После нанесения первого слоя сушка при нормальной температуре в течение часа, а затем наносится второй слой; детали соединяют и сушат при температуре 140— 180 ° С в течение 1 — 2 ч при давлении 50— 200 к. Па (0, 5 — 2, 0 кгс/см 2). 7

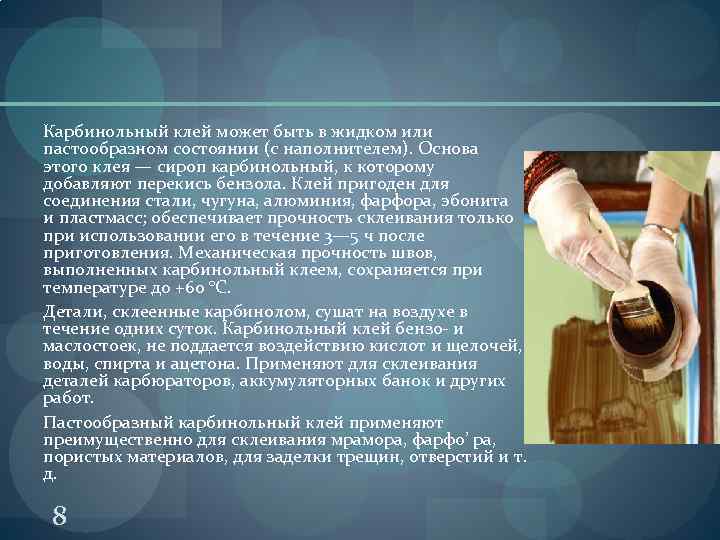

Карбинольный клей может быть в жидком или пастообразном состоянии (с наполнителем). Основа этого клея — сироп карбинольный, к которому добавляют перекись бензола. Клей пригоден для соединения стали, чугуна, алюминия, фарфора, эбонита и пластмасс; обеспечивает прочность склеивания только при использовании его в течение 3— 5 ч после приготовления. Механическая прочность швов, выполненных карбинольный клеем, сохраняется при температуре до +60 °С. Детали, склеенные карбинолом, сушат на воздухе в течение одних суток. Карбинольный клей бензо- и маслостоек, не поддается воздействию кислот и щелочей, воды, спирта и ацетона. Применяют для склеивания деталей карбюраторов, аккумуляторных банок и других работ. Пастообразный карбинольный клей применяют преимущественно для склеивания мрамора, фарф0’ ра, пористых материалов, для заделки трещин, отверстий и т. д. 8

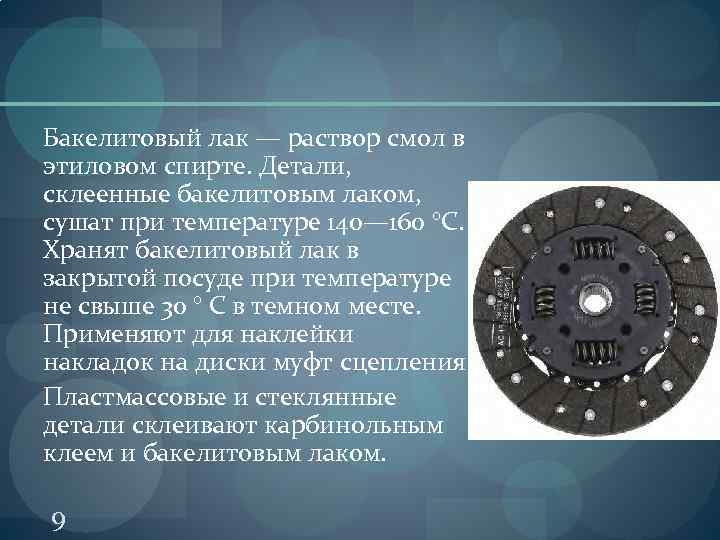

Бакелитовый лак — раствор смол в этиловом спирте. Детали, склеенные бакелитовым лаком, сушат при температуре 140— 160 °С. Хранят бакелитовый лак в закрытой посуде при температуре не свыше 30 ° С в темном месте. Применяют для наклейки накладок на диски муфт сцепления. Пластмассовые и стеклянные детали склеивают карбинольным клеем и бакелитовым лаком. 9

Эпоксидные клеи устраняют необходимость тепловой обработки склеиваемых деталей; применяют эпоксидные клеевые составы, затвердевающие при температуре 18— 20 °С. Для приготовления этих составов в эпоксидные смолы (ЭД-5, ЭД-6, ЭД-40) добавляют отвердитель — полиэтиленполиамин (примерно 10 вес. ч. на 100 вес. ч. эпоксидной смолы), дибутилфталат (10— 15 вес. ч. на 100 вес. ч. эпоксидной смолы) и наполнитель, в качестве которого используют алюминиевую или бронзовую пудру, стальной или чугунный порошок, портландцемент, сажу, стекловолокно и т. д. Наполнители увеличивают вязкость эпоксидного состава и повышают прочность клеевого шва. 10

Термостойкие клеи применяют для склеивания Деталей из различных металлов, работающих в условиях высоких температур и вибраций. Клей ВК 200 применяют для склеивания из металлов и металлических материалов деталей, работающих непрерывно до 300 ч при 200’ С и до 20 ч при 300 °С. Клеи наносят в два слоя. После нанесения первого материалы, соединяемые клеем ВК-32 -200, мо-гут работать в интервале температур от +60 до 120 °С. Клей стоек против бензина, минерального масла и воды. В течение четырех месяцев материалы, соединенные этим клеем, могут работать в условиях, близких к тропическим (при влажности 90% и температуре 50 ° С), без заметных снижений прочности соединения. 11

Клеем ИПЭ-9 соединяют металлы, керамику, резину и другие материалы. Соединения очень прочны при температуре 300 °С. 12

Клей БФК-9 обладает высокой термостойкостью, применяют для соединения металлов с неметаллами. Клей наносят на обе поверхности тонким слоем и просушивают в течение одного часа при температуре 20 ° С и 15 мин при температуре 60 ° С. Затем наносят второй слой и просушивают в течение того же времени. 13

Технологический процесс клеевого соединения деталей независимо от его конструкции, разнообразия склеиваемых материалов и марок клеев состоит из следующих этапов: подготовка поверхностей к склеиванию — взаимная подгонка, очистка от пыли и жира и придание необходимой шероховатости; нанесение клея кистью, шпателем, пульверизатором; выдержка после нанесения клея (время выдержки в зависимости от сортов клея и материала склеиваемы деталей колеблется от 5 мин до 30 ч и выше); затвердевание клея: температурный режим колеблется от +25 до 250 ° С и выше; контроль качества клеевых соединений проводят ультразвуковыми установками, лупой, подготовленными образцами. 14

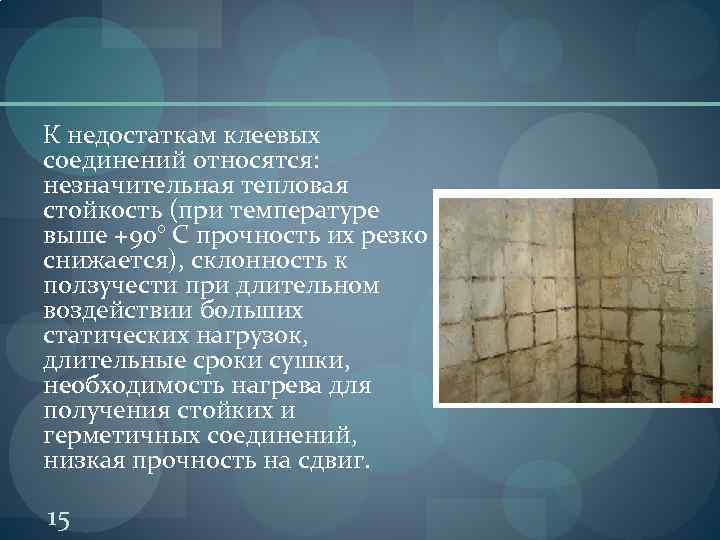

К недостаткам клеевых соединений относятся: незначительная тепловая стойкость (при температуре выше +90° С прочность их резко снижается), склонность к ползучести при длительном воздействии больших статических нагрузок, длительные сроки сушки, необходимость нагрева для получения стойких и герметичных соединений, низкая прочность на сдвиг. 15

СПАСИБО ЗА ВНИМАНИЕ! 16
