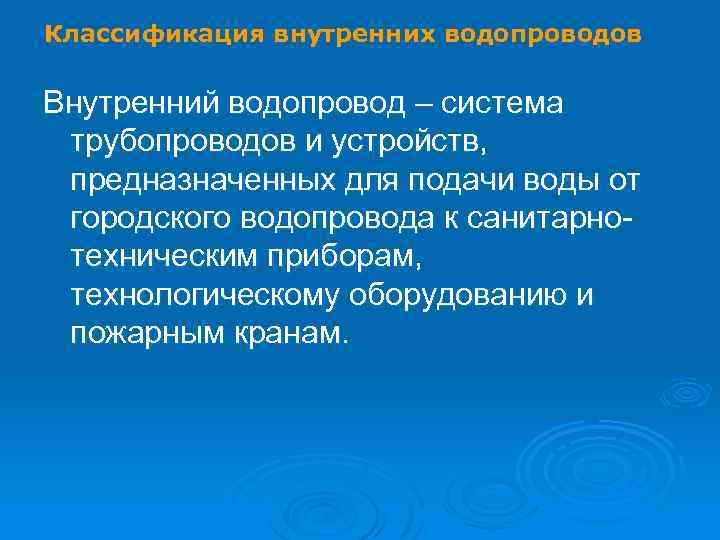

Классификация внутренних водопроводов Внутренний водопровод – система трубопроводов и устройств, предназначенных для подачи воды от городского водопровода к санитарнотехническим приборам, технологическому оборудованию и пожарным кранам.

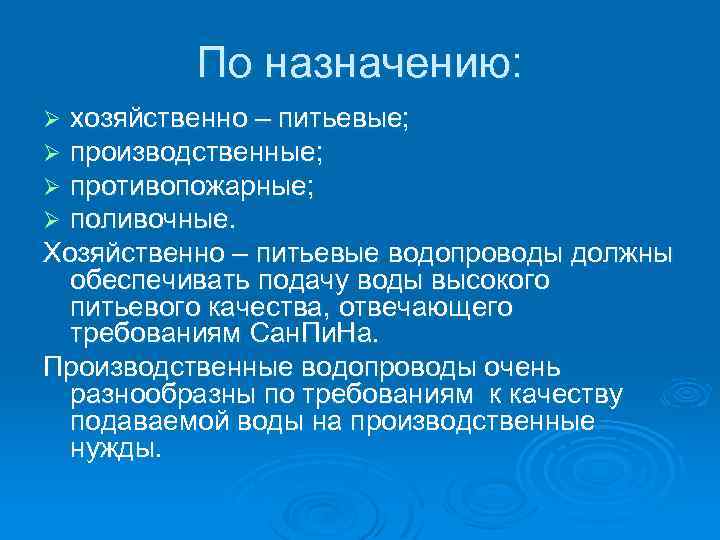

По назначению: хозяйственно – питьевые; производственные; противопожарные; поливочные. Хозяйственно – питьевые водопроводы должны обеспечивать подачу воды высокого питьевого качества, отвечающего требованиям Сан. Пи. На. Производственные водопроводы очень разнообразны по требованиям к качеству подаваемой воды на производственные нужды. Ø Ø

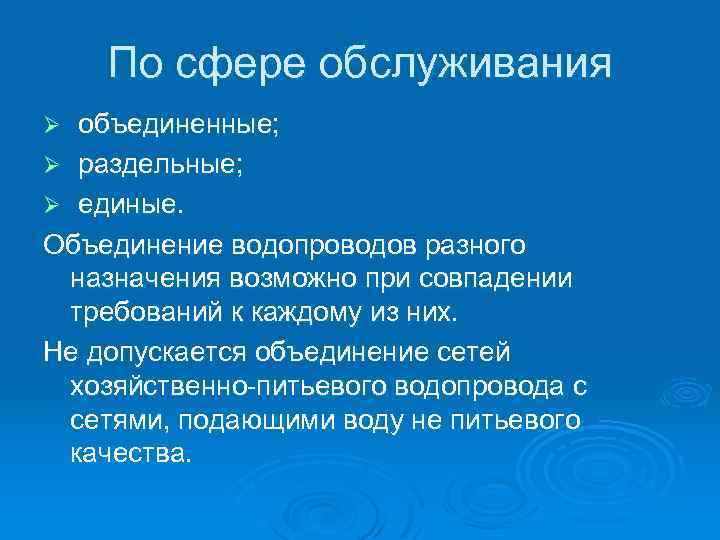

По сфере обслуживания объединенные; Ø раздельные; Ø единые. Объединение водопроводов разного назначения возможно при совпадении требований к каждому из них. Не допускается объединение сетей хозяйственно-питьевого водопровода с сетями, подающими воду не питьевого качества. Ø

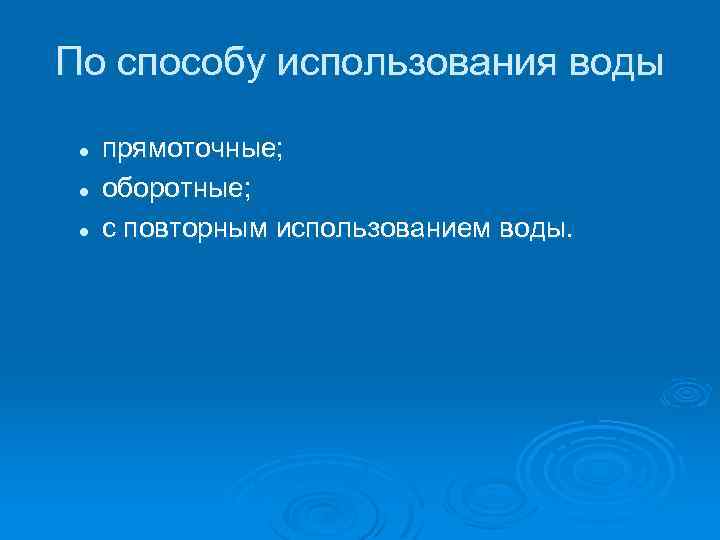

По способу использования воды l l l прямоточные; оборотные; с повторным использованием воды.
В зависимости от обеспеченности напором и от установленного оборудования система, действующая под напором в наружном водопроводе. Применяют, когда гарантийный напор в наружном водопроводе у места присоединения ввода постоянно больше напора, необходимого для нормальной работы всех водоразборных устройств, или равен ему; Ø система с водонапорным баком без повысительной насосной установки. Применяют, когда гарантийный напор в наружном водопроводе в часы наибольшего водопотребления ниже требуемого, а в другие часы суток – выше; Ø - система с повысительной насосной установкой без водонапорного бака. Применяют, когда режим водопотребления в здании равномерен, а напор в наружном водопроводе постоянно ниже требуемого для здания; Ø система с водонапорным баком и повысительной насосной установкой. Применяют, когда гарантийный напор в городском водопроводе постоянно ниже требуемого и режим водопотребления воды не равномерен. Вместо водонапорного бака может использоваться гидропневматическая установка, такая система водоснабжения называется Ø система с повысительной насосной и пневматической установками. Ø

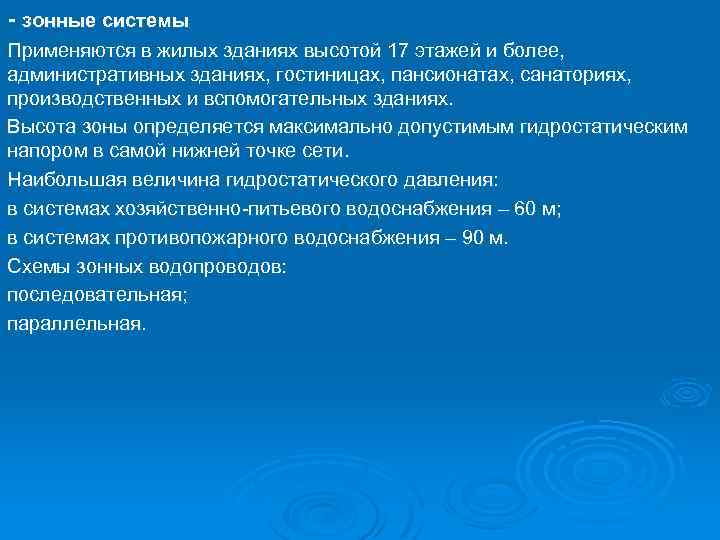

- зонные системы Применяются в жилых зданиях высотой 17 этажей и более, административных зданиях, гостиницах, пансионатах, санаториях, производственных и вспомогательных зданиях. Высота зоны определяется максимально допустимым гидростатическим напором в самой нижней точке сети. Наибольшая величина гидростатического давления: в системах хозяйственно-питьевого водоснабжения – 60 м; в системах противопожарного водоснабжения – 90 м. Схемы зонных водопроводов: последовательная; параллельная.

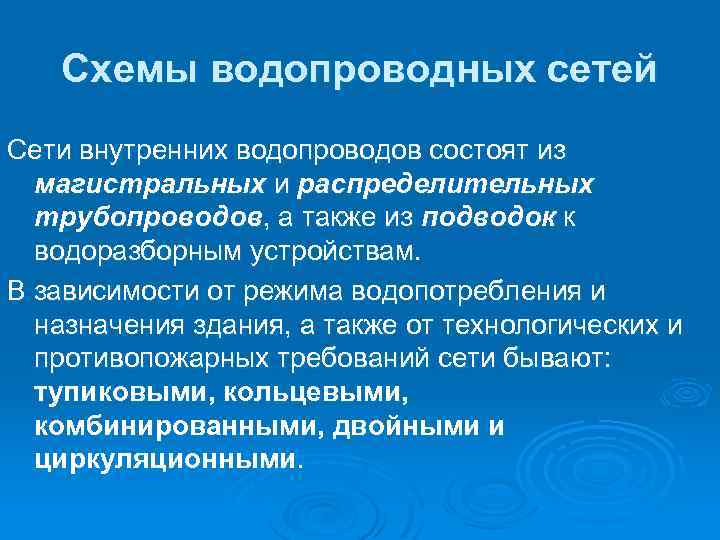

Схемы водопроводных сетей Сети внутренних водопроводов состоят из магистральных и распределительных трубопроводов, а также из подводок к водоразборным устройствам. В зависимости от режима водопотребления и назначения здания, а также от технологических и противопожарных требований сети бывают: тупиковыми, кольцевыми, комбинированными, двойными и циркуляционными.
Ø Тупиковые сети применяют: l l в хозяйственно-питьевых водопроводах при устройстве только одного ввода; в производственных водопроводах при возможности перерывов в подаче воды; при числе внутренних пожарных кранов до 12; при большем числе кранов, если внутренний водопровод питается от тупиковой городской водопроводной сети (в отдельных случаях). Кольцевые сети проектируют при необходимости бесперебойного обеспечения потребителей водой. Кольцевые сети присоединяют к наружному водопроводу несколькими вводами. Ø Комбинированные сети применяют в крупных зданиях с большим разбросом водоразборных устройств. Ø

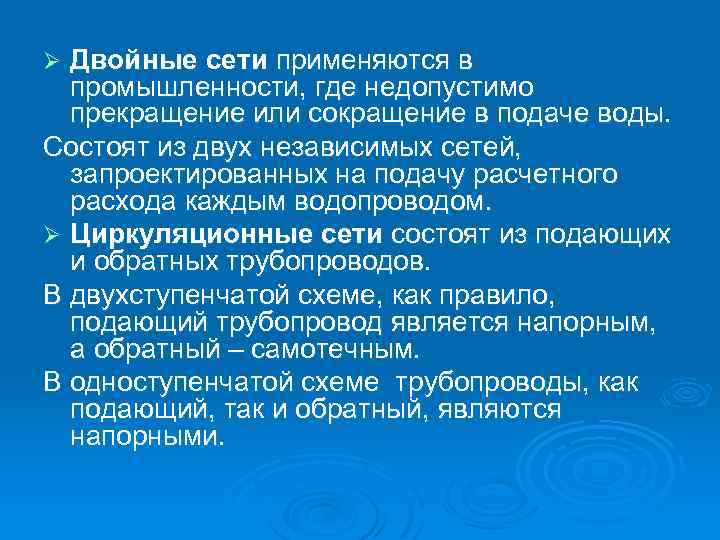

Двойные сети применяются в промышленности, где недопустимо прекращение или сокращение в подаче воды. Состоят из двух независимых сетей, запроектированных на подачу расчетного расхода каждым водопроводом. Ø Циркуляционные сети состоят из подающих и обратных трубопроводов. В двухступенчатой схеме, как правило, подающий трубопровод является напорным, а обратный – самотечным. В одноступенчатой схеме трубопроводы, как подающий, так и обратный, являются напорными. Ø

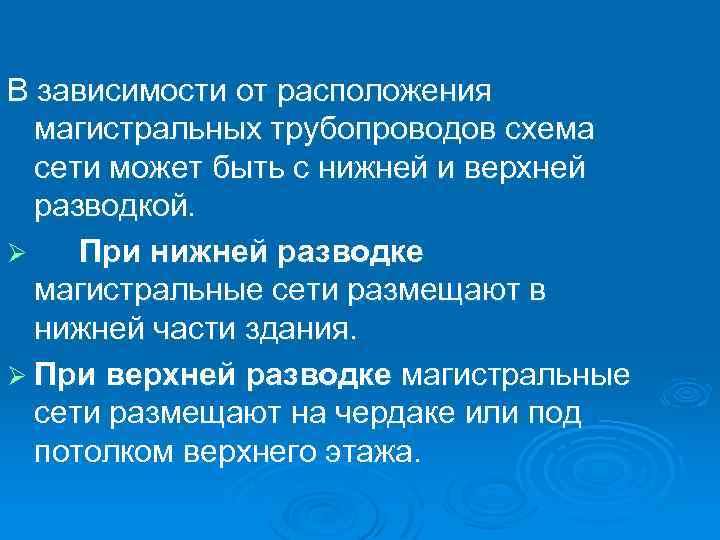

В зависимости от расположения магистральных трубопроводов схема сети может быть с нижней и верхней разводкой. Ø При нижней разводке магистральные сети размещают в нижней части здания. Ø При верхней разводке магистральные сети размещают на чердаке или под потолком верхнего этажа.

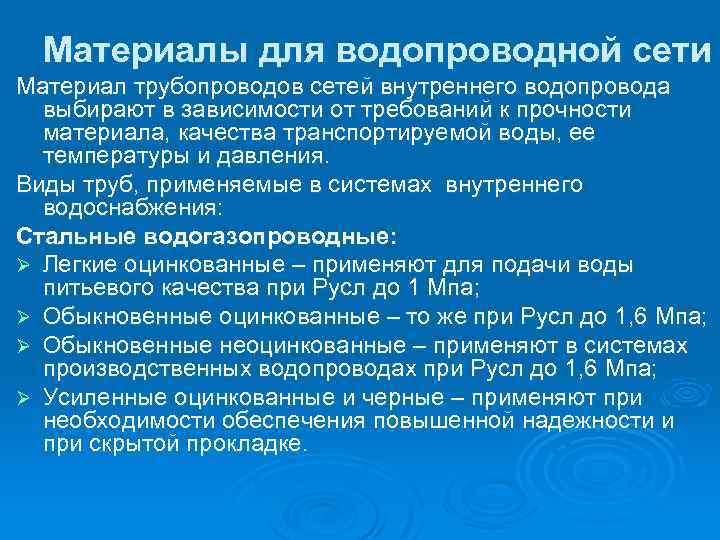

Материалы для водопроводной сети Материал трубопроводов сетей внутреннего водопровода выбирают в зависимости от требований к прочности материала, качества транспортируемой воды, ее температуры и давления. Виды труб, применяемые в системах внутреннего водоснабжения: Стальные водогазопроводные: Ø Легкие оцинкованные – применяют для подачи воды питьевого качества при Русл до 1 Мпа; Ø Обыкновенные оцинкованные – то же при Русл до 1, 6 Мпа; Ø Обыкновенные неоцинкованные – применяют в системах производственных водопроводах при Русл до 1, 6 Мпа; Ø Усиленные оцинкованные и черные – применяют при необходимости обеспечения повышенной надежности и при скрытой прокладке.

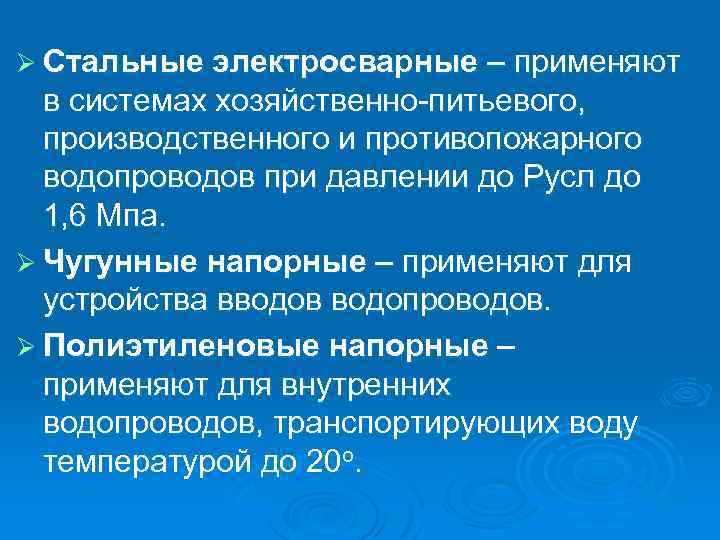

Ø Стальные электросварные – применяют в системах хозяйственно-питьевого, производственного и противопожарного водопроводов при давлении до Русл до 1, 6 Мпа. Ø Чугунные напорные – применяют для устройства вводов водопроводов. Ø Полиэтиленовые напорные – применяют для внутренних водопроводов, транспортирующих воду температурой до 20 о.
