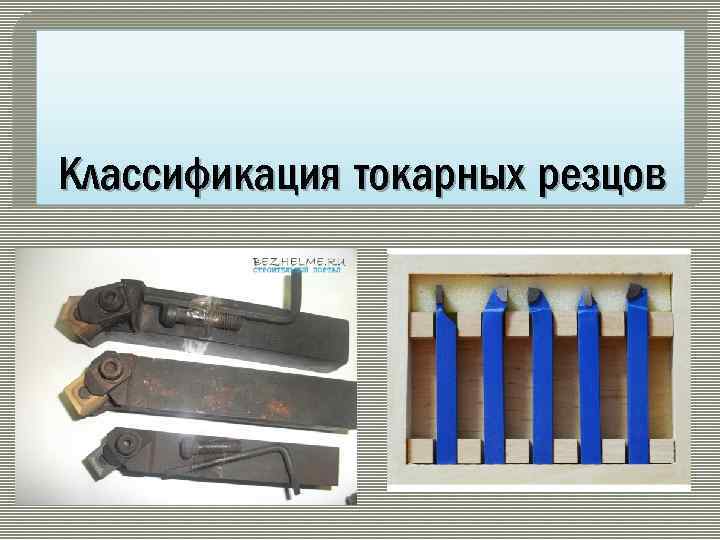

Классификация токарных резцов Классификация токарных резцов

Резец — режущий инструмент с одним прямым, изогнутым или фасонным главным режущим ребром. Резец Резец — режущий инструмент с одним прямым, изогнутым или фасонным главным режущим ребром. Резец — один из наиболее простых и распространенных металлорежущих инструментов. Он срезает слой металла в основном своей главной режущей кромкой, имеющей прямую или фасонную форму. Подача резца производится перпендикулярно движению резания.

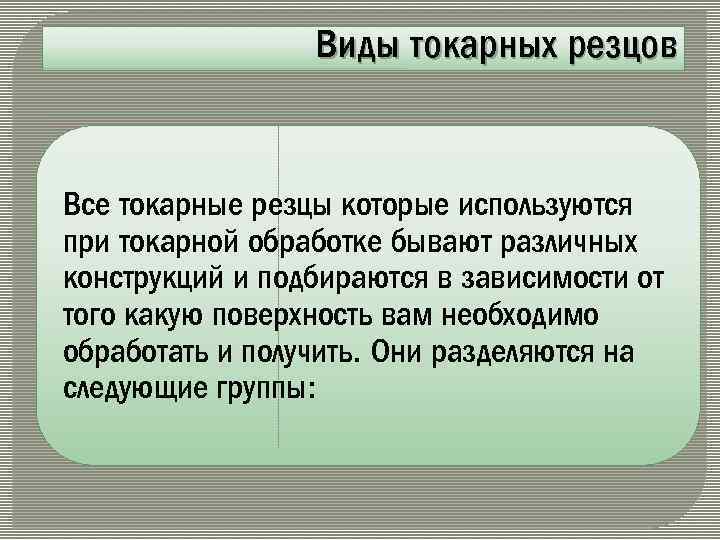

Виды токарных резцов Все токарные резцы которые используются при токарной обработке бывают различных конструкций Виды токарных резцов Все токарные резцы которые используются при токарной обработке бывают различных конструкций и подбираются в зависимости от того какую поверхность вам необходимо обработать и получить. Они разделяются на следующие группы:

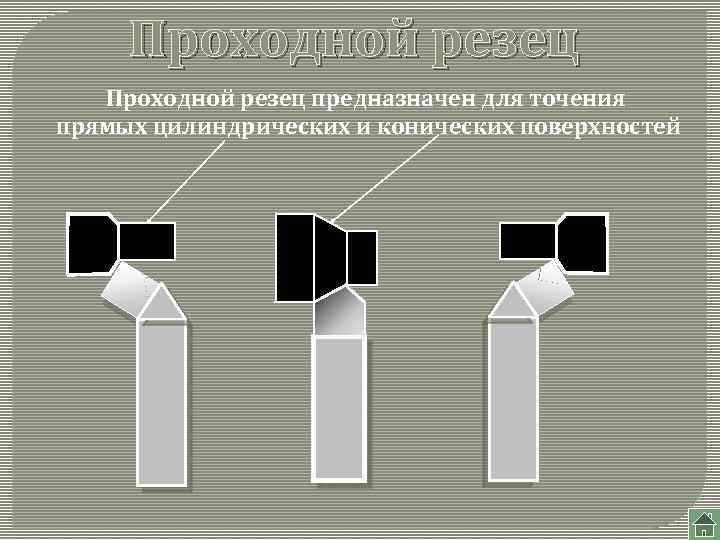

Проходной резец предназначен для точения прямых цилиндрических и конических поверхностей Проходной резец предназначен для точения прямых цилиндрических и конических поверхностей

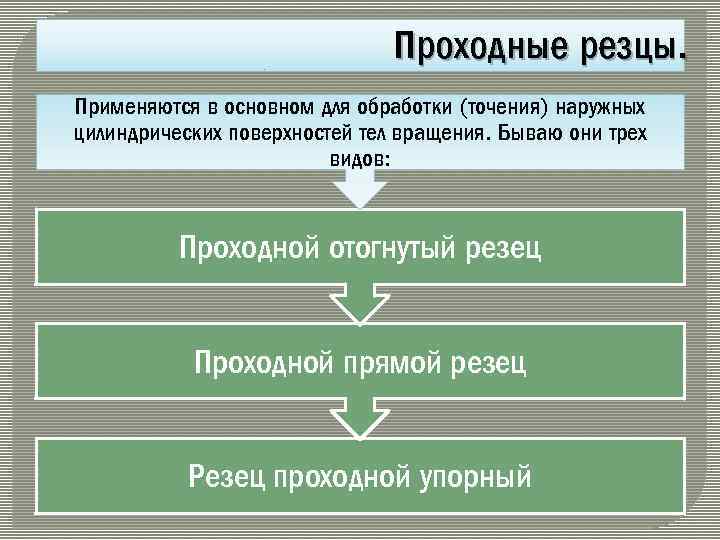

Проходные резцы. Применяются в основном для обработки (точения) наружных цилиндрических поверхностей тел вращения. Бываю Проходные резцы. Применяются в основном для обработки (точения) наружных цилиндрических поверхностей тел вращения. Бываю они трех видов: Проходной отогнутый резец Проходной прямой резец Резец проходной упорный

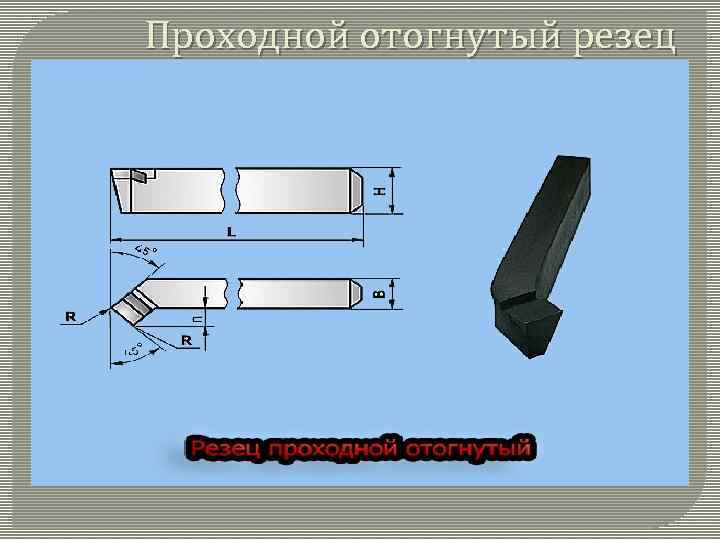

Проходной отогнутый резец Проходной отогнутый резец

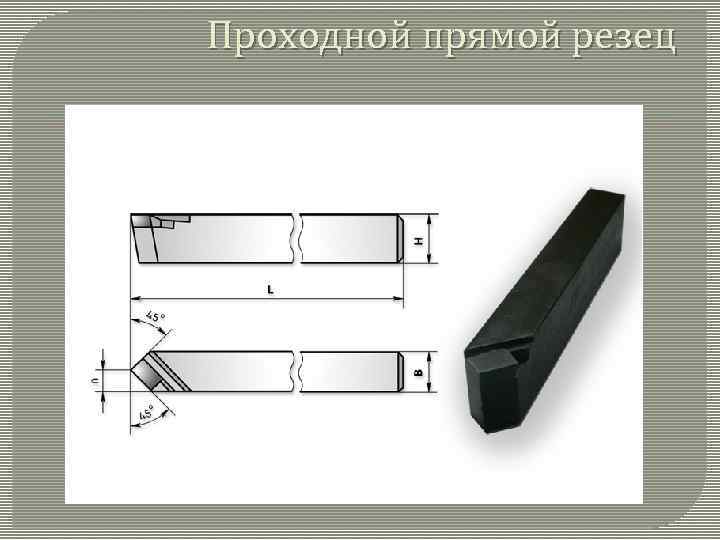

Проходной прямой резец Проходной прямой резец

Резец проходной упорный Резец проходной упорный

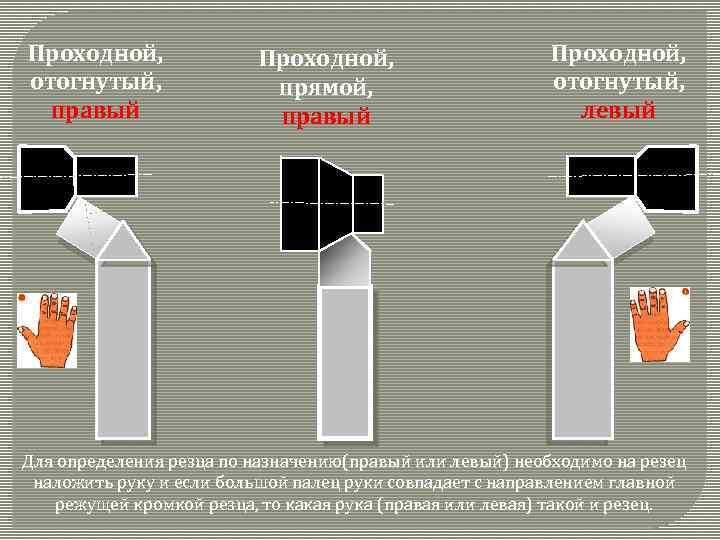

Проходной, отогнутый, правый Проходной, прямой, правый Проходной, отогнутый, левый Для определения резца по назначению(правый Проходной, отогнутый, правый Проходной, прямой, правый Проходной, отогнутый, левый Для определения резца по назначению(правый или левый) необходимо на резец наложить руку и если большой палец руки совпадает с направлением главной режущей кромкой резца, то какая рука (правая или левая) такой и резец.

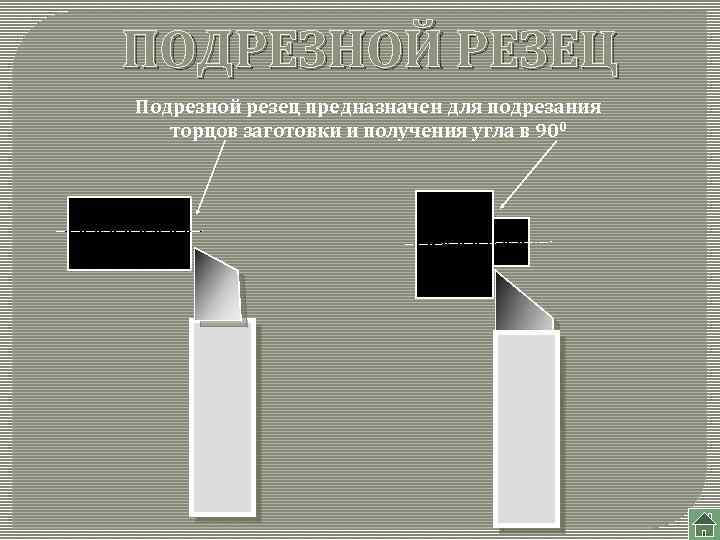

ПОДРЕЗНОЙ РЕЗЕЦ Подрезной резец предназначен для подрезания торцов заготовки и получения угла в 900 ПОДРЕЗНОЙ РЕЗЕЦ Подрезной резец предназначен для подрезания торцов заготовки и получения угла в 900

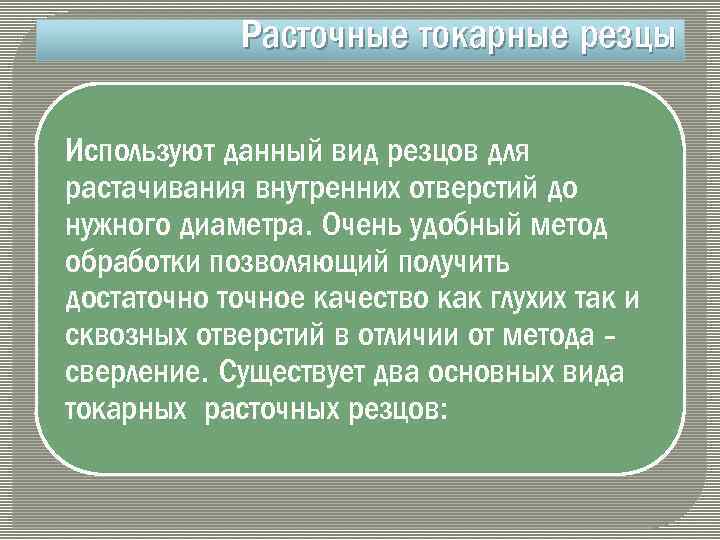

Расточные токарные резцы Используют данный вид резцов для растачивания внутренних отверстий до нужного диаметра. Расточные токарные резцы Используют данный вид резцов для растачивания внутренних отверстий до нужного диаметра. Очень удобный метод обработки позволяющий получить достаточное качество как глухих так и сквозных отверстий в отличии от метода сверление. Существует два основных вида токарных расточных резцов:

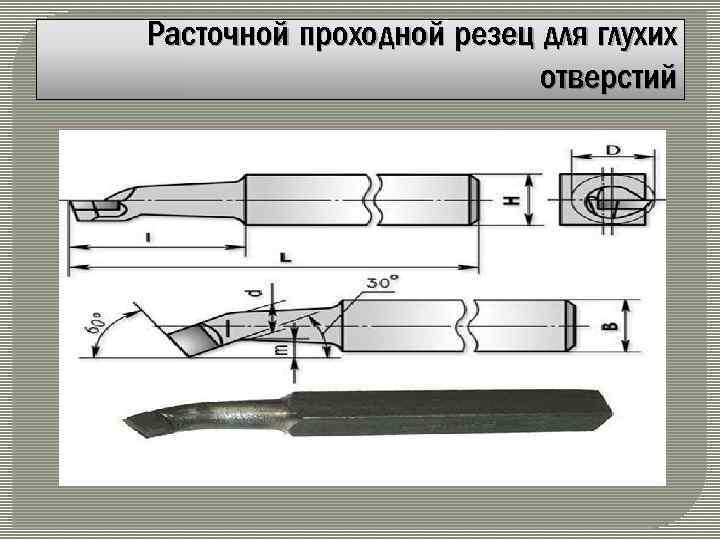

Расточной проходной резец для глухих отверстий Расточной проходной резец для глухих отверстий

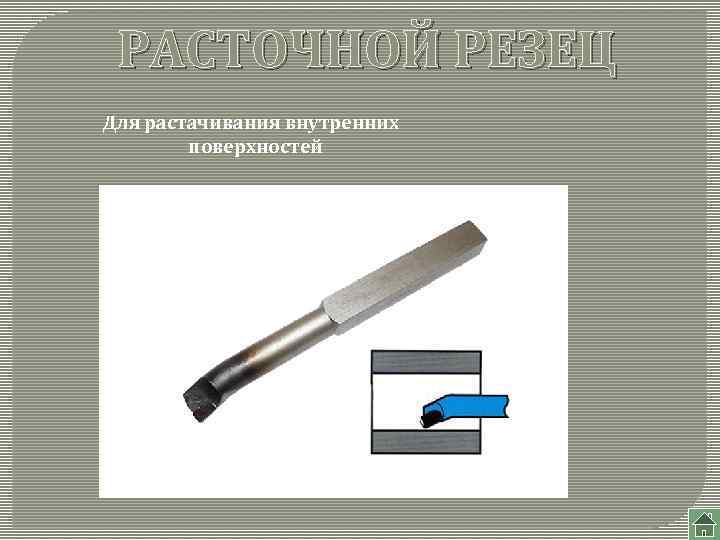

РАСТОЧНОЙ РЕЗЕЦ Для растачивания внутренних поверхностей РАСТОЧНОЙ РЕЗЕЦ Для растачивания внутренних поверхностей

 Резьбовые токарные резцы Данный тип применяется для нарезания резьбы как на наружных поверхностях Резьбовые токарные резцы Данный тип применяется для нарезания резьбы как на наружных поверхностях заготовок так и внутренних. В зависимости от конструкции резца можно получать различные виды резьбы как метрическую так и дюймовую. Бывают они двух основных видов:

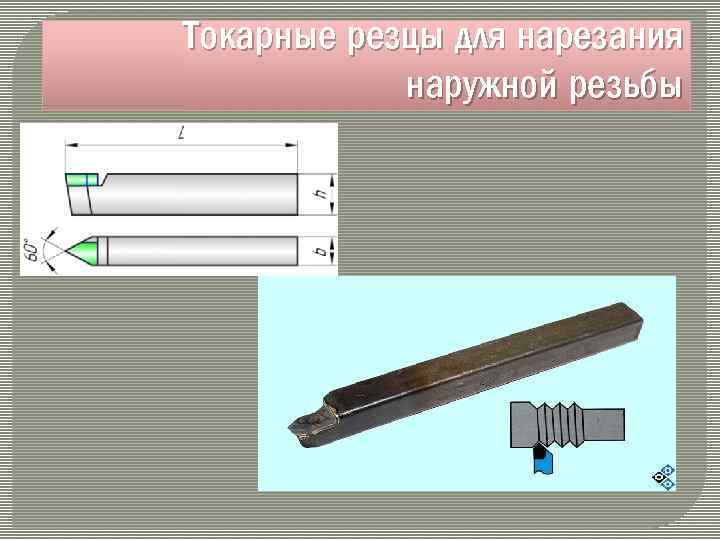

Токарные резцы для нарезания наружной резьбы Токарные резцы для нарезания наружной резьбы

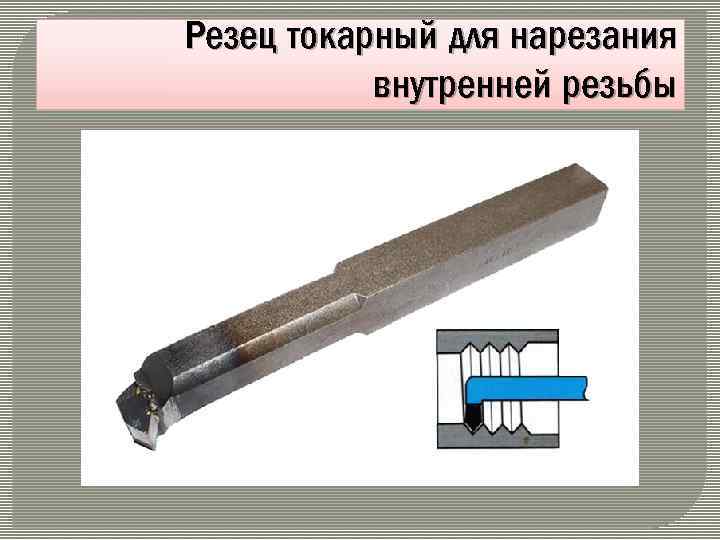

Резец токарный для нарезания внутренней резьбы Резец токарный для нарезания внутренней резьбы

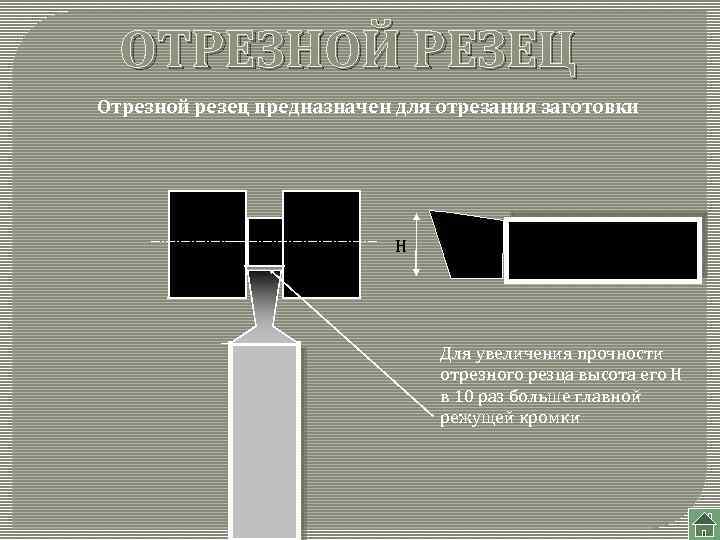

ОТРЕЗНОЙ РЕЗЕЦ Отрезной резец предназначен для отрезания заготовки Н Для увеличения прочности отрезного резца ОТРЕЗНОЙ РЕЗЕЦ Отрезной резец предназначен для отрезания заготовки Н Для увеличения прочности отрезного резца высота его Н в 10 раз больше главной режущей кромки

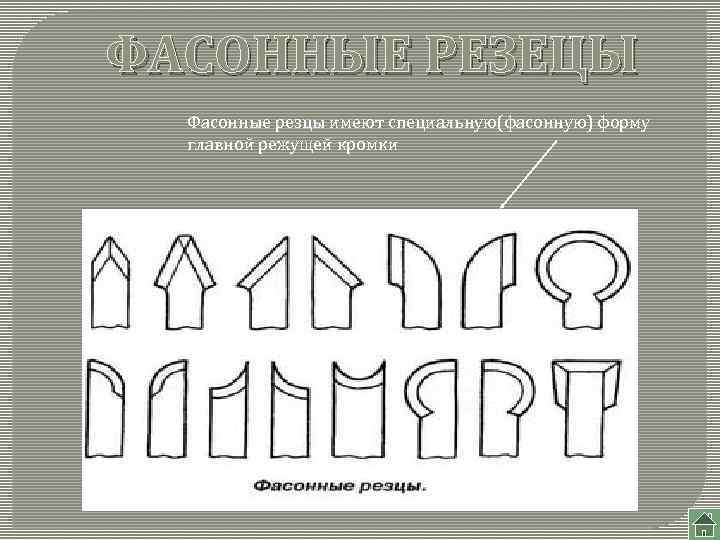

ФАСОННЫЕ РЕЗЕЦЫ Фасонные резцы имеют специальную(фасонную) форму главной режущей кромки ФАСОННЫЕ РЕЗЕЦЫ Фасонные резцы имеют специальную(фасонную) форму главной режущей кромки
