Классификация строительных растворов Жидкое стекло Строительный раствор

Классификация строительных растворов

Жидкое стекло Строительный раствор объединяет понятия «растворная смесь» , «сухая растворная смесь» , «раствор» . Строительным раствором называют материал, получаемый в результате затвердевания смеси вяжущего вещества (цемент), мелкого заполнителя (песок), затворителя (вода) и в необходимых случаях специальных добавок. Эту смесь до начала затвердевания называют растворной смесью. Сухая растворная смесь — это смесь сухих компонентов — вяжущего, заполнителя и добавок, дозированных и перемешанных на заводе, — затворяемая водой перед употреблением. ► Вяжущее в растворе обволакивает частички заполнителя, уменьшая трение между ними, в результате чего растворная смесь приобретает необходимую для работы подвижность. В процессе твердения вяжущий материал прочно связывает между собой отдельные частицы заполнителя. В качестве вяжущего используют цемент, глину, гипс, известь или их смеси, а в качестве заполнителя — песок. Строительные растворы классифицируют в зависимости от ряда факторов: применяемого вяжущего, свойств вяжущего вещества, соотношения между количеством вяжущего материала и ►

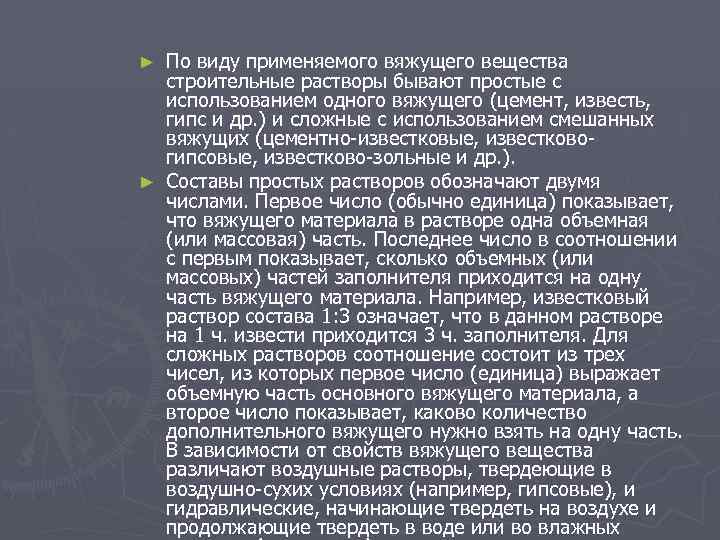

По виду применяемого вяжущего вещества строительные растворы бывают простые с использованием одного вяжущего (цемент, известь, гипс и др. ) и сложные с использованием смешанных вяжущих (цементно-известковые, известковогипсовые, известково-зольные и др. ). ► Составы простых растворов обозначают двумя числами. Первое число (обычно единица) показывает, что вяжущего материала в растворе одна объемная (или массовая) часть. Последнее число в соотношении с первым показывает, сколько объемных (или массовых) частей заполнителя приходится на одну часть вяжущего материала. Например, известковый раствор состава 1: 3 означает, что в данном растворе на 1 ч. извести приходится 3 ч. заполнителя. Для сложных растворов соотношение состоит из трех чисел, из которых первое число (единица) выражает объемную часть основного вяжущего материала, а второе число показывает, каково количество дополнительного вяжущего нужно взять на одну часть. В зависимости от свойств вяжущего вещества различают воздушные растворы, твердеющие в воздушно-сухих условиях (например, гипсовые), и гидравлические, начинающие твердеть на воздухе и продолжающие твердеть в воде или во влажных ►

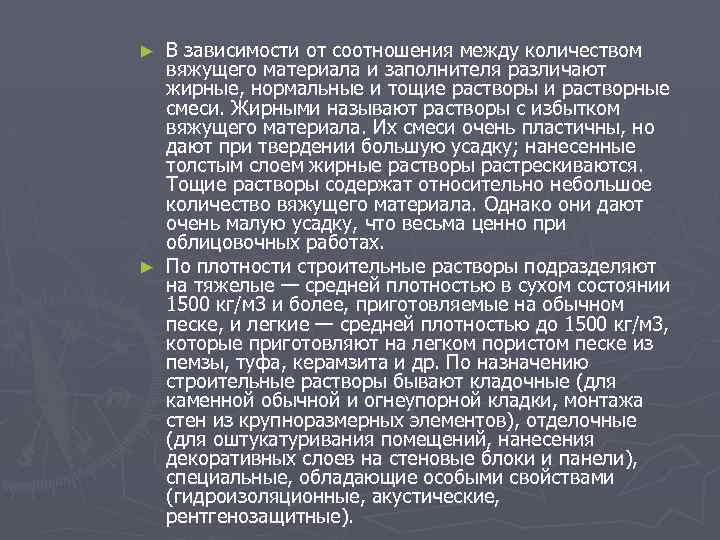

В зависимости от соотношения между количеством вяжущего материала и заполнителя различают жирные, нормальные и тощие растворы и растворные смеси. Жирными называют растворы с избытком вяжущего материала. Их смеси очень пластичны, но дают при твердении большую усадку; нанесенные толстым слоем жирные растворы растрескиваются. Тощие растворы содержат относительно небольшое количество вяжущего материала. Однако они дают очень малую усадку, что весьма ценно при облицовочных работах. ► По плотности строительные растворы подразделяют на тяжелые — средней плотностью в сухом состоянии 1500 кг/м 3 и более, приготовляемые на обычном песке, и легкие — средней плотностью до 1500 кг/м 3, которые приготовляют на легком пористом песке из пемзы, туфа, керамзита и др. По назначению строительные растворы бывают кладочные (для каменной обычной и огнеупорной кладки, монтажа стен из крупноразмерных элементов), отделочные (для оштукатуривания помещений, нанесения декоративных слоев на стеновые блоки и панели), специальные, обладающие особыми свойствами (гидроизоляционные, акустические, рентгенозащитные). ►

Заполнители и вода для растворных смесей Основными показателями качества растворной смеси являются подвижность, водоудерживающая способность, расслаиваемость, средняя плотность. Для того чтобы с растворной смесью было удобно и легко работать, она должна быть пластичной. Пластичность растворной смеси принято характеризовать ее подвижностью. ► Подвижность растворной смеси (консистенция) — ее способность растекаться под действием собственной массы или приложенных к ней внешних сил. Она характеризуется глубиной погружения (см) в нее эталонного конуса. Подвижность смеси зависит от ее состава, т. е. соотношения между вяжущим материалом и заполнителем, вида вяжущего и заполнителя, а также от соотношения между количеством воды и вяжущего. В зависимости от подвижности (см) растворные смеси подразделяют на следующие марки: Пк-4 - 1. . . 4; Пк-8 - свыше 4 до 8; Пк-12 - более 8 до 12; Пк-14 - более 12 до 14. ►

Водоудерживающая способность раствора — способность удерживать или, наоборот, отдавать избыточную воду при наличии отсоса. Это свойство предохраняет растворную смесь от потери большого количества воды при укладке на пористые основания, а также при ее транспортировании. Для повышения подвижности и водоудерживающей способности цементных растворов в их состав вводят добавки — неорганические дисперсные (известь, глину, золу) и органические пластифицирующие (мылонафт, омыленный древесный пек). ► Расслаиваемость растворной смеси, характеризующую ее связность при динамическом воздействии, определяют сопоставлением содержания заполнителя в нижней и верхней частях свежеотформованного образца размером 150 х150 мм. Процесс расслаиваемости сопровождается разделением растворной смеси на твердую и жидкую фракции: твердая фракция — песок и вяжущее вещество — опускается вниз, жидкая фракция — вода — собирается вверху. Для предупреждения расслоения растворных смесей необходимо правильно подобрать их состав. Если в растворе соотношение заполнителя и вяжущего материала подобрано правильно, то вяжущий материал заполняет все пустоты между зернами заполнителя и обволакивает ►

► ► обволакивает равномерным слоем каждую его частицу; такая растворная смесь, обладая водоудерживающей способностью, не расслаивается. Пластифицирующие добавки также повышают водоудерживающую способность растворных смесей и уменьшают их расслаиваемость. Расслаиваемость свежеприготовленной растворной смеси не должна превышать 10%. Плотность растворной смеси характеризуется отношением массы уплотненной растворной смеси к ее объему и выражается в г/см 3. Основными показателями качества раствора являются прочность на сжатие, морозостойкость, средняя плотность. Прочность раствора характеризуется маркой. Марка раствора определяется пределом прочности при сжатии стандартных образцов кубов размером 7, 07 х7, 07 см, которые изготовляют из рабочей растворной смеси и испытывают после 28 -суточного твердения при 25°С. По прочности на сжатие для растворов установлены марки 4, 10, 25, 50, 75, 100, 150 и 200. Морозостойкость раствора характеризуется способностью образцов выдерживать в насыщенном водой состоянии заданное количество циклов попеременного замораживания и оттаивания не

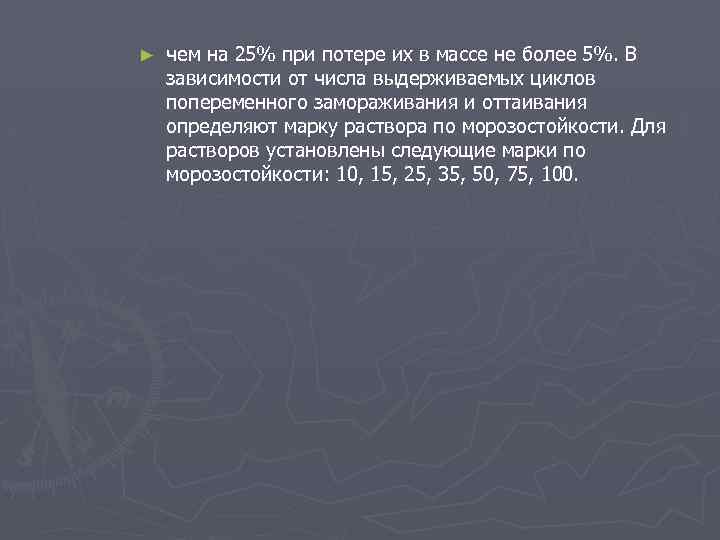

► чем на 25% при потере их в массе не более 5%. В зависимости от числа выдерживаемых циклов попеременного замораживания и оттаивания определяют марку раствора по морозостойкости. Для растворов установлены следующие марки по морозостойкости: 10, 15, 25, 35, 50, 75, 100.

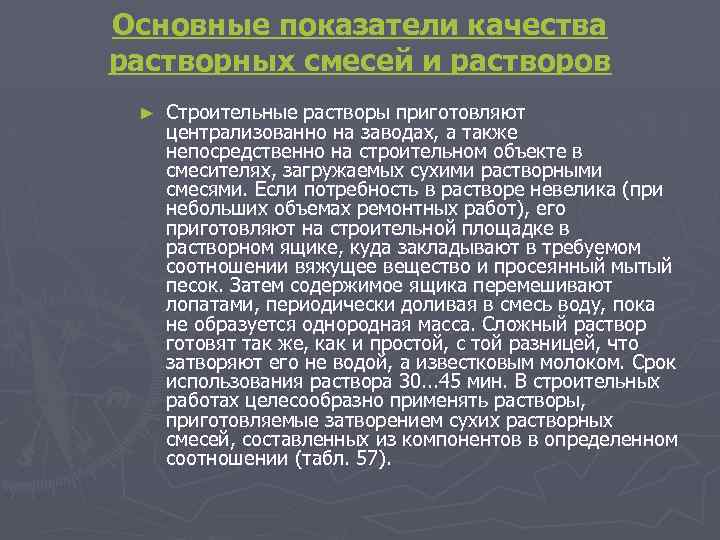

Основные показатели качества растворных смесей и растворов ► Строительные растворы приготовляют централизованно на заводах, а также непосредственно на строительном объекте в смесителях, загружаемых сухими растворными смесями. Если потребность в растворе невелика (при небольших объемах ремонтных работ), его приготовляют на строительной площадке в растворном ящике, куда закладывают в требуемом соотношении вяжущее вещество и просеянный мытый песок. Затем содержимое ящика перемешивают лопатами, периодически доливая в смесь воду, пока не образуется однородная масса. Сложный раствор готовят так же, как и простой, с той разницей, что затворяют его не водой, а известковым молоком. Срок использования раствора 30. . . 45 мин. В строительных работах целесообразно применять растворы, приготовляемые затворением сухих растворных смесей, составленных из компонентов в определенном соотношении (табл. 57).

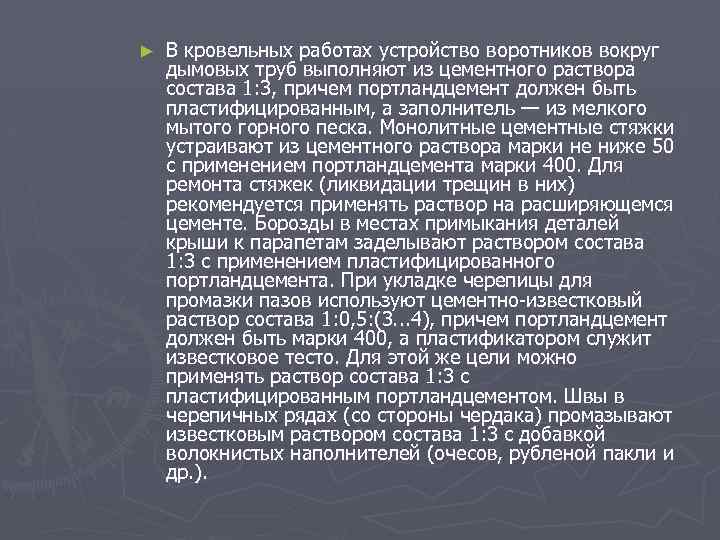

► В кровельных работах устройство воротников вокруг дымовых труб выполняют из цементного раствора состава 1: 3, причем портландцемент должен быть пластифицированным, а заполнитель — из мелкого мытого горного песка. Монолитные цементные стяжки устраивают из цементного раствора марки не ниже 50 с применением портландцемента марки 400. Для ремонта стяжек (ликвидации трещин в них) рекомендуется применять раствор на расширяющемся цементе. Борозды в местах примыкания деталей крыши к парапетам заделывают раствором состава 1: 3 с применением пластифицированного портландцемента. При укладке черепицы для промазки пазов используют цементно-известковый раствор состава 1: 0, 5: (3. . . 4), причем портландцемент должен быть марки 400, а пластификатором служит известковое тесто. Для этой же цели можно применять раствор состава 1: 3 с пластифицированным портландцементом. Швы в черепичных рядах (со стороны чердака) промазывают известковым раствором состава 1: 3 с добавкой волокнистых наполнителей (очесов, рубленой пакли и др. ).

Строительные растворы. Виды и классификация растворов ► Заполнители для растворных смесей. Один из компонентов строительного раствора — заполнитель. Назначение заполнителей состоит в том, чтобы снижать расход вяжущих веществ в строительном растворе. В зависимости от средней плотности заполнители бывают тяжелые — природный песок и каменная крошка (средняя плотность более 1200 кг/м 3) и легкие — природные и искусственные пористые заполнители (средняя плотность до 1200 кг/м 3). В качестве тяжелых заполнителей для приготовления строительных растворов используют следующие виды песков (ГОСТ 8736— 93): природный и обогащенный; из отсевов дробления; обогащенный из отсевов дробления. По зерновому составу пески делят на пять групп: повышенной крупности, крупные, средние, мелкие и очень мелкие. В основе этого подразделения лежит модуль крупности Мк и полный остаток при просеивании на сите № 063 — размер отверстий 0, 63 мм (табл. 55). Для строительных растворов используют средний, мелкий и очень мелкий пески.

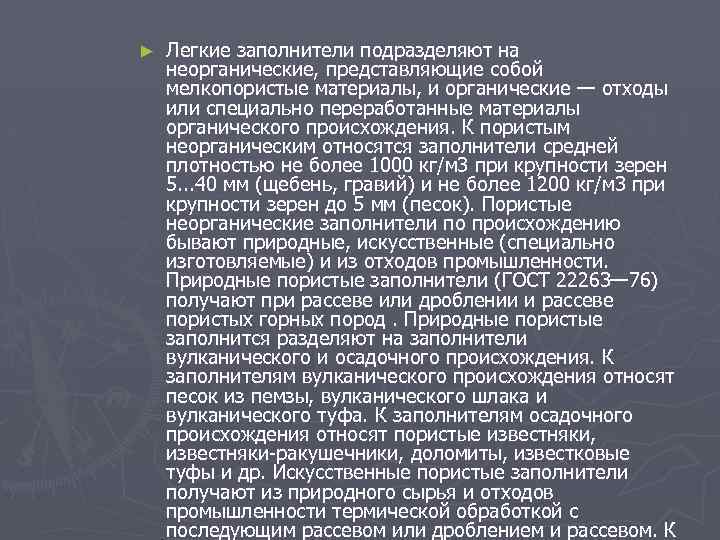

► Легкие заполнители подразделяют на неорганические, представляющие собой мелкопористые материалы, и органические — отходы или специально переработанные материалы органического происхождения. К пористым неорганическим относятся заполнители средней плотностью не более 1000 кг/м 3 при крупности зерен 5. . . 40 мм (щебень, гравий) и не более 1200 кг/м 3 при крупности зерен до 5 мм (песок). Пористые неорганические заполнители по происхождению бывают природные, искусственные (специально изготовляемые) и из отходов промышленности. Природные пористые заполнители (ГОСТ 22263— 76) получают при рассеве или дроблении и рассеве пористых горных пород. Природные пористые заполнится разделяют на заполнители вулканического и осадочного происхождения. К заполнителям вулканического происхождения относят песок из пемзы, вулканического шлака и вулканического туфа. К заполнителям осадочного происхождения относят пористые известняки, известняки-ракушечники, доломиты, известковые туфы и др. Искусственные пористые заполнители получают из природного сырья и отходов промышленности термической обработкой с последующим рассевом или дроблением и рассевом. К

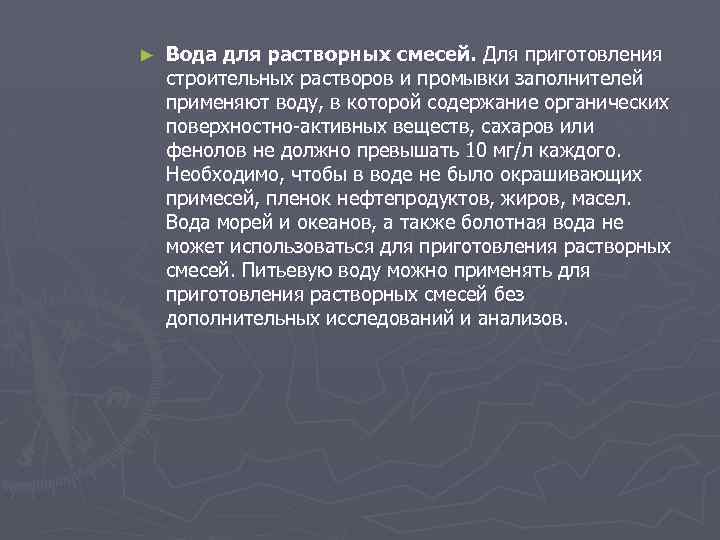

► Вода для растворных смесей. Для приготовления строительных растворов и промывки заполнителей применяют воду, в которой содержание органических поверхностно-активных веществ, сахаров или фенолов не должно превышать 10 мг/л каждого. Необходимо, чтобы в воде не было окрашивающих примесей, пленок нефтепродуктов, жиров, масел. Вода морей и океанов, а также болотная вода не может использоваться для приготовления растворных смесей. Питьевую воду можно применять для приготовления растворных смесей без дополнительных исследований и анализов.
