Классификация сталей l Стали классифицируют по химическому

Классификация сталей

l Стали классифицируют по химическому составу, качеству, степени раскисления, методу придания формы и размеров, назначению. l По химическому составу стали разделяют на углеродистые и легированные.

Углеродистые стали l Углеродистые стали сочетают удовлетворительные механические свойства с хорошей обрабатываемостью. l Углерод является основным элементом в углеродистых сталях и определяет комплекс свойств сталей этой группы.

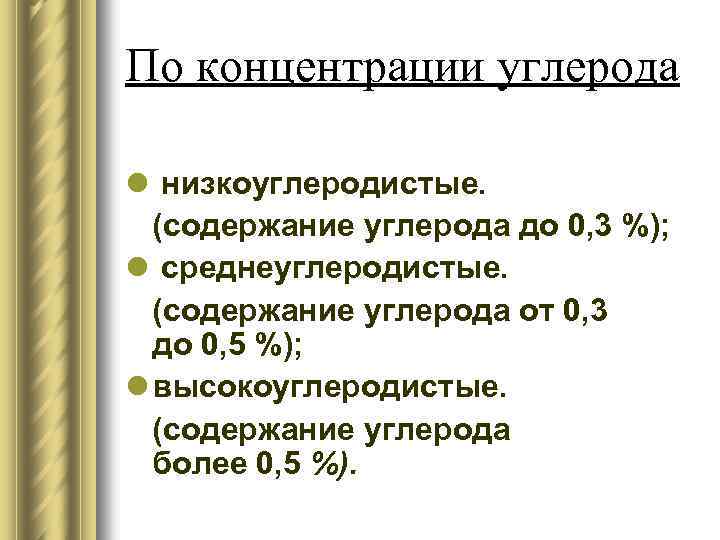

По концентрации углерода l низкоуглеродистые. (содержание углерода до 0, 3 %); l среднеуглеродистые. (содержание углерода от 0, 3 до 0, 5 %); l высокоуглеродистые. (содержание углерода более 0, 5 %).

По качественному признаку углеродистые стали делятся на: l стали обыкновенного качества групп А, Б, В. Стали группы А поставляют с гарантированными механическими свойствами, химический состав не указывается. Стали группы Б поставляют с гарантированным химическим составом, механические свойства не указываются. Стали группы В поставляют с гарантированными механическими свойствами и химическим составом. l качественные стали — содержат меньше вредных примесей.

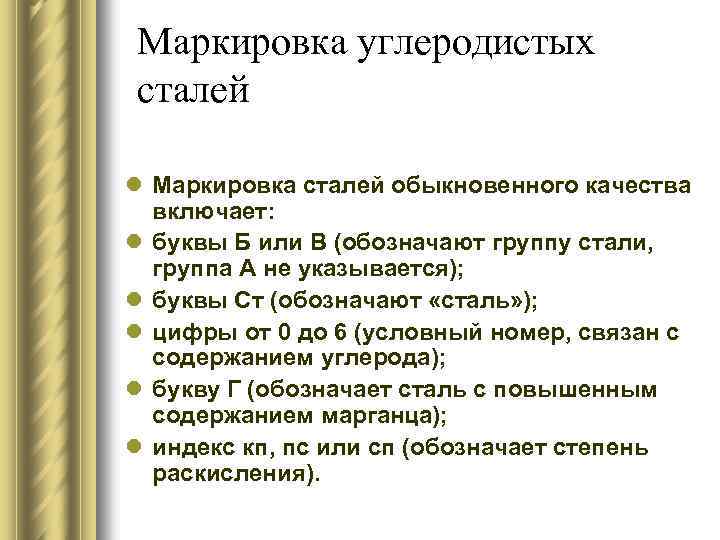

Маркировка углеродистых сталей l Маркировка сталей обыкновенного качества включает: l буквы Б или В (обозначают группу стали, группа А не указывается); l буквы Ст (обозначают «сталь» ); l цифры от 0 до 6 (условный номер, связан с содержанием углерода); l букву Г (обозначает сталь с повышенным содержанием марганца); l индекс кп, пс или сп (обозначает степень раскисления).

Содержание углерода в сталях обыкновенного качества

Примеры маркировки сталей обыкновенного качества:

Маркировка качественных сталей включает: l две цифры (обозначают среднее содержание углерода в сотых долях процента) l букву Г (обозначает сталь с повышенным содержанием марганца) l букву К (обозначает котельную сталь) l индекс кп или пс (обозначает степень раскисления для кипящих и полуспокойных сталей).

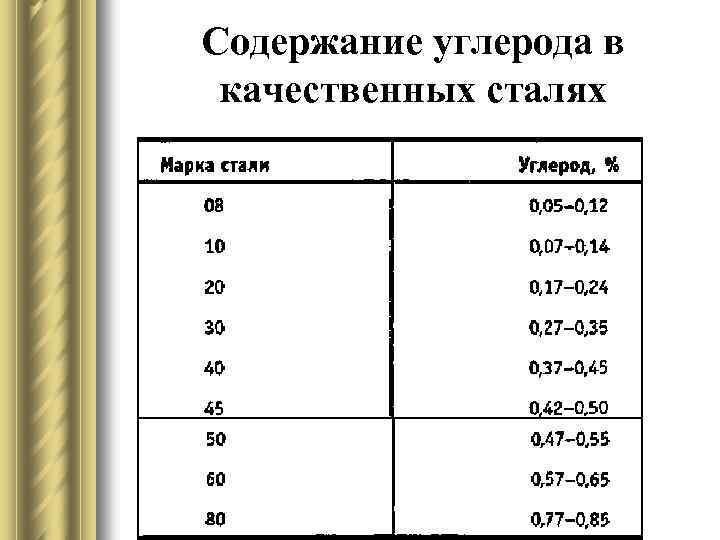

Содержание углерода в качественных сталях

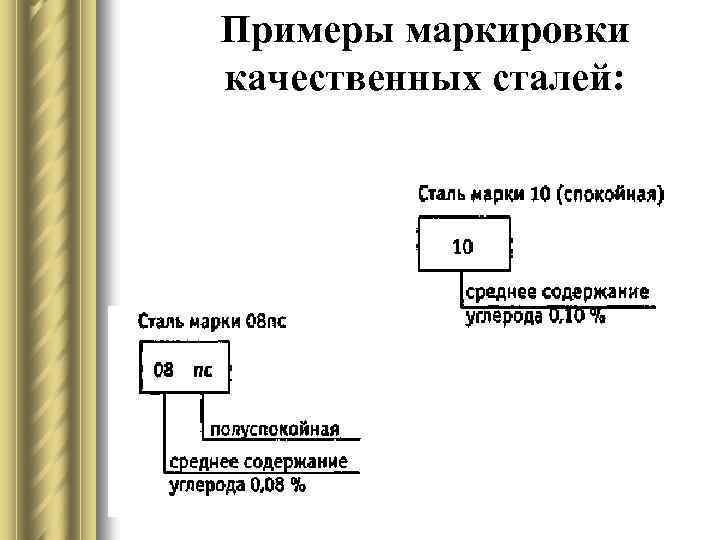

Примеры маркировки качественных сталей:

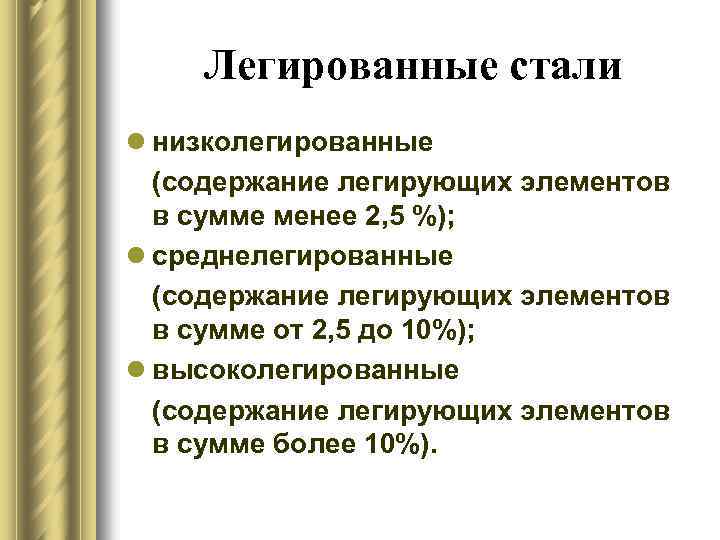

Легированные стали l низколегированные (содержание легирующих элементов в сумме менее 2, 5 %); l среднелегированные (содержание легирующих элементов в сумме от 2, 5 до 10%); l высоколегированные (содержание легирующих элементов в сумме более 10%).

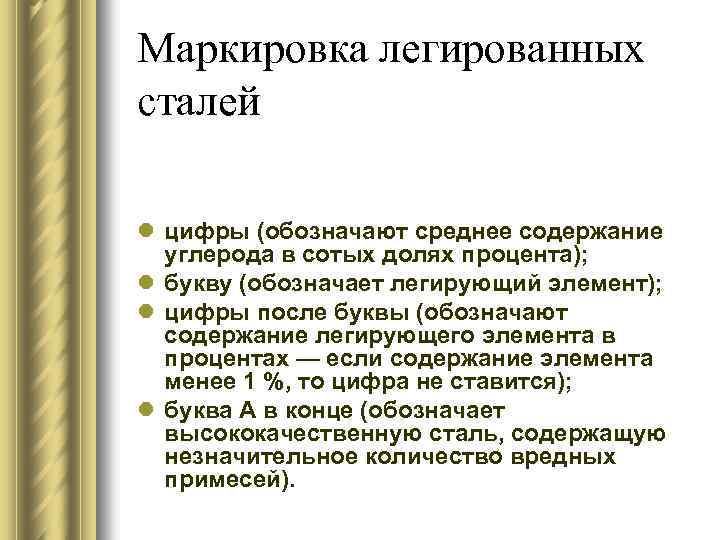

Маркировка легированных сталей l цифры (обозначают среднее содержание углерода в сотых долях процента); l букву (обозначает легирующий элемент); l цифры после буквы (обозначают содержание легирующего элемента в процентах — если содержание элемента менее 1 %, то цифра не ставится); l буква А в конце (обозначает высококачественную сталь, содержащую незначительное количество вредных примесей).

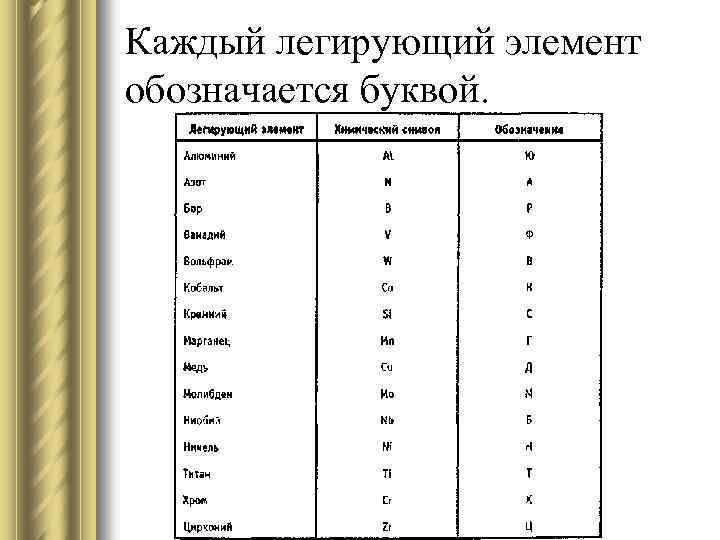

Каждый легирующий элемент обозначается буквой.

Пример маркировки легированных сталей:

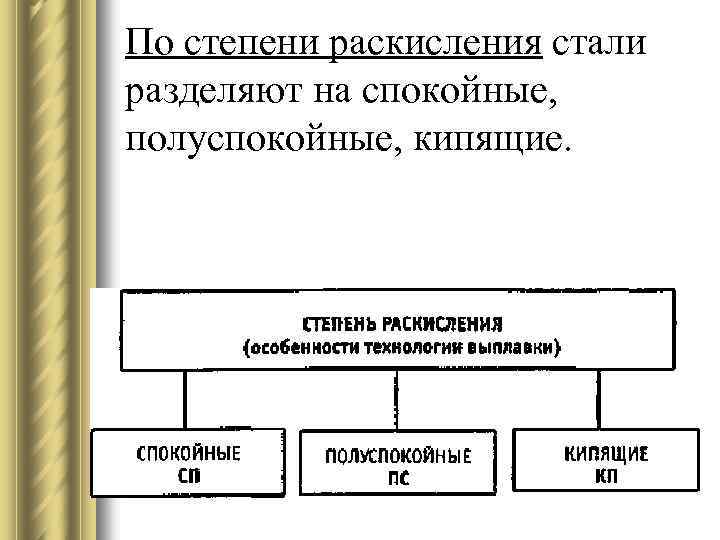

По степени раскисления стали разделяют на спокойные, полуспокойные, кипящие.

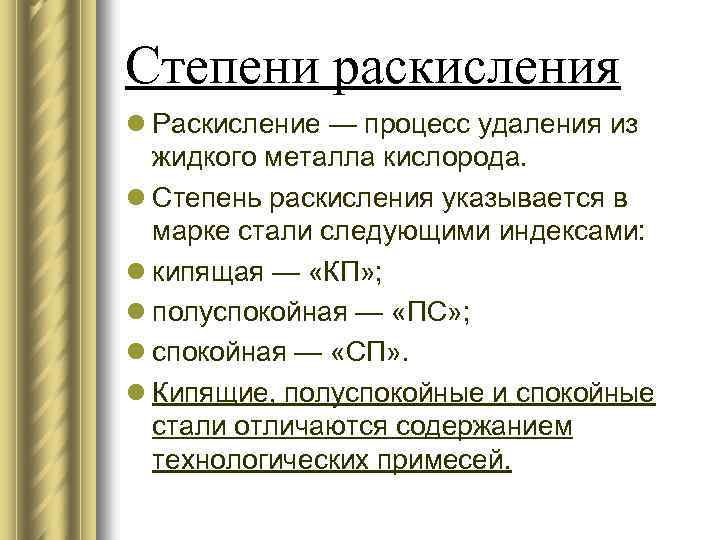

Степени раскисления l Раскисление — процесс удаления из жидкого металла кислорода. l Степень раскисления указывается в марке стали следующими индексами: l кипящая — «КП» ; l полуспокойная — «ПС» ; l спокойная — «СП» . l Кипящие, полуспокойные и спокойные стали отличаются содержанием технологических примесей.

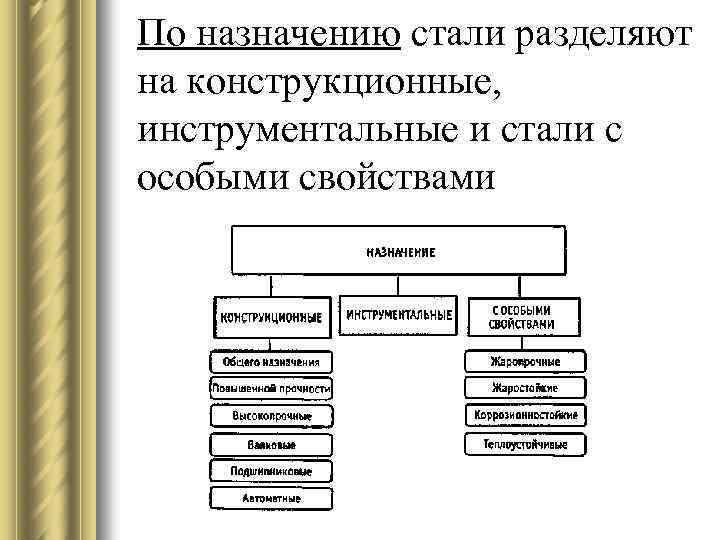

По назначению стали разделяют на конструкционные, инструментальные и стали с особыми свойствами

По назначению

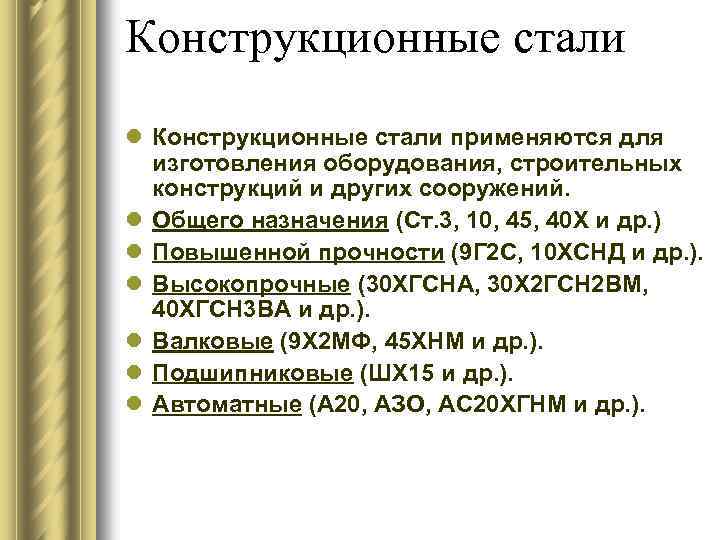

Конструкционные стали l Конструкционные стали применяются для изготовления оборудования, строительных конструкций и других сооружений. l Общего назначения (Ст. 3, 10, 45, 40 Х и др. ) l Повышенной прочности (9 Г 2 С, 10 ХСНД и др. ). l Высокопрочные (30 ХГСНА, 30 Х 2 ГСН 2 ВМ, 40 ХГСН 3 ВА и др. ). l Валковые (9 Х 2 МФ, 45 ХНМ и др. ). l Подшипниковые (ШХ 15 и др. ). l Автоматные (А 20, АЗО, АС 20 ХГНМ и др. ).

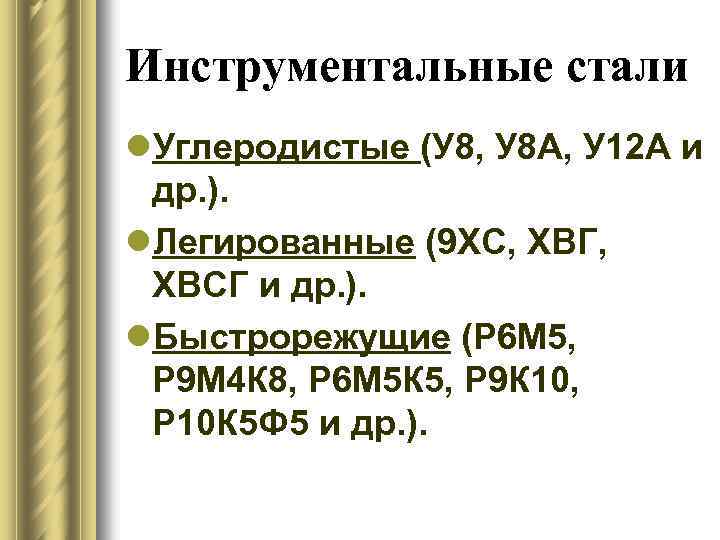

Инструментальные стали l. Углеродистые (У 8, У 8 А, У 12 А и др. ). l. Легированные (9 ХС, ХВГ, ХВСГ и др. ). l. Быстрорежущие (Р 6 М 5, Р 9 М 4 К 8, Р 6 М 5 К 5, Р 9 К 10, Р 10 К 5 Ф 5 и др. ).

Стали с особыми свойствами l Стали с особыми свойствами — это высоколегированные стали для изготовления оборудования, работающего в особо неблагоприятных условиях. l Теплоустойчивые (25 ХМФ, 15 Х 1 М 1 Ф и др. ). l Жаропрочные (1 Х 12 Н 2 ВМФ, 4 Х 12 Н 8 Г 8 МФБ, ЗХ 19 Н 9 МВБТ и др. ). l Жаростойкие (20 Х 23 Н 18, 15 Х 25 Т и др. ). l Коррозионно-стойкие (12 Х 18 Н 10 Т, 20 X 13 и др. ).

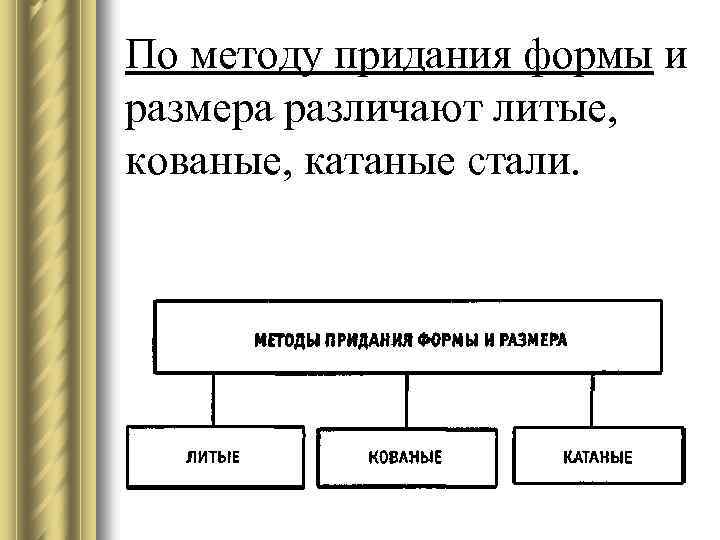

По методу придания формы и размера различают литые, кованые, катаные стали.

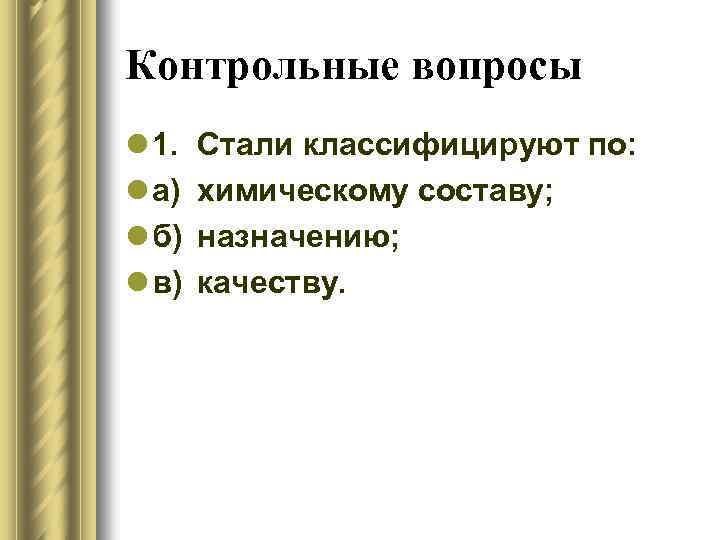

Контрольные вопросы l 1. l а) l б) l в) Стали классифицируют по: химическому составу; назначению; качеству.

l 2. По качественному признаку углеродистые стали делятся на: l а) качественные; l б) обыкновенного качества; l в) легированные.

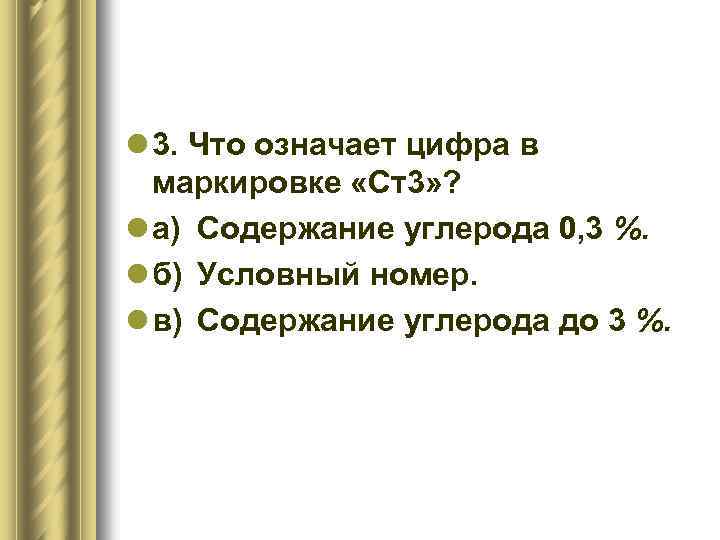

l 3. Что означает цифра в маркировке «Ст3» ? l а) Содержание углерода 0, 3 %. l б) Условный номер. l в) Содержание углерода до 3 %.

l 4. В маркировке легированных сталей буква Н указывает на содержание в стали. l а) ниобия; l б) никеля; l в) легирующих элементов.

l 5. l а) l б) l в) Сталь 10 содержит углерода: менее 0, 07 % 0, 1 %, 0, 2 -0, 3 %

l 7. Нержавеющая сталь О 8 Х 18 Н 10 Т содержит: l а) хром; l б) ниобий; l в) титан.

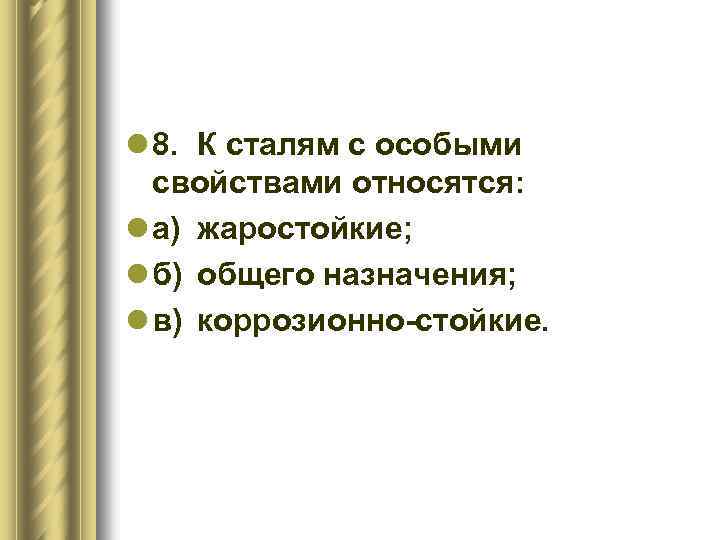

l 8. К сталям с особыми свойствами относятся: l а) жаростойкие; l б) общего назначения; l в) коррозионно-стойкие.

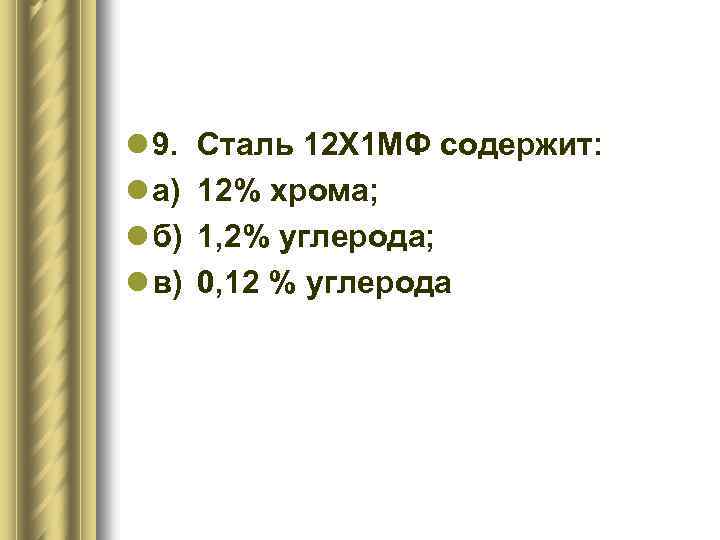

l 9. l а) l б) l в) Сталь 12 Х 1 МФ содержит: 12% хрома; 1, 2% углерода; 0, 12 % углерода
