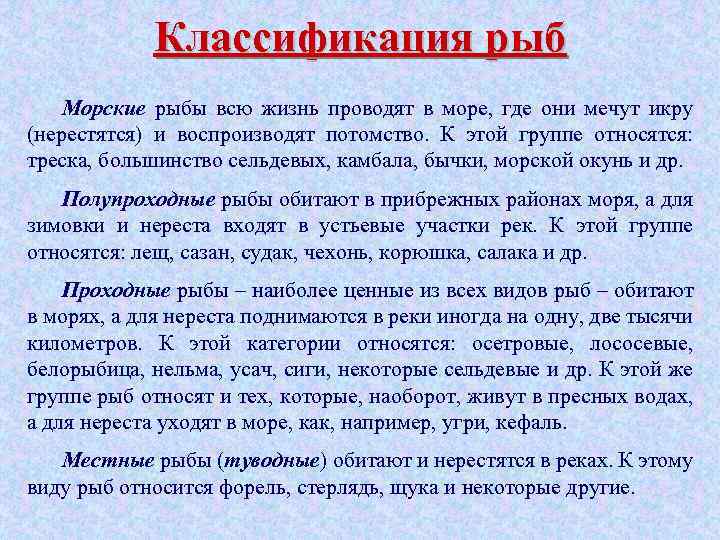

Классификация рыб Морские рыбы всю жизнь проводят в море, где они мечут икру (нерестятся) и воспроизводят потомство. К этой группе относятся: треска, большинство сельдевых, камбала, бычки, морской окунь и др. Полупроходные рыбы обитают в прибрежных районах моря, а для зимовки и нереста входят в устьевые участки рек. К этой группе относятся: лещ, сазан, судак, чехонь, корюшка, салака и др. Проходные рыбы – наиболее ценные из всех видов рыб – обитают в морях, а для нереста поднимаются в реки иногда на одну, две тысячи километров. К этой категории относятся: осетровые, лососевые, белорыбица, нельма, усач, сиги, некоторые сельдевые и др. К этой же группе рыб относят и тех, которые, наоборот, живут в пресных водах, а для нереста уходят в море, как, например, угри, кефаль. Местные рыбы (туводные) обитают и нерестятся в реках. К этому виду рыб относится форель, стерлядь, щука и некоторые другие.
Классификация рыб Анадромные породы рыб идут на нерест вверх по реке (таких большинство). Катадромные породы рыб вниз, в моря (например, угорь).

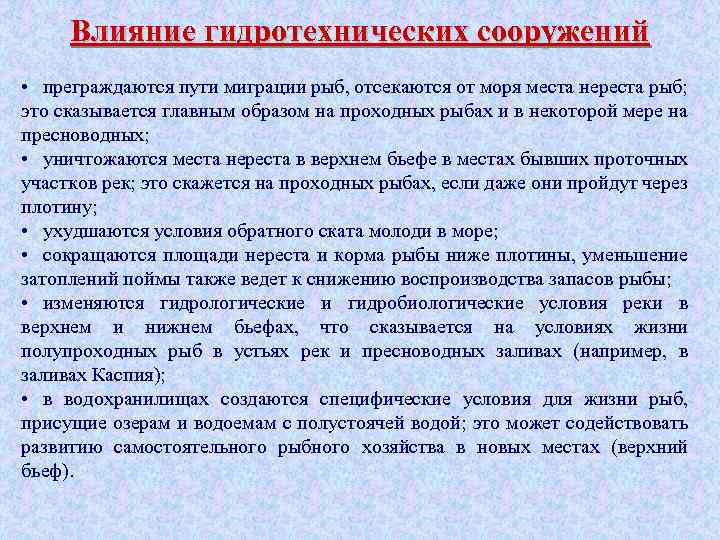

Влияние гидротехнических сооружений • преграждаются пути миграции рыб, отсекаются от моря места нереста рыб; это сказывается главным образом на проходных рыбах и в некоторой мере на пресноводных; • уничтожаются места нереста в верхнем бьефе в местах бывших проточных участков рек; это скажется на проходных рыбах, если даже они пройдут через плотину; • ухудшаются условия обратного ската молоди в море; • сокращаются площади нереста и корма рыбы ниже плотины, уменьшение затоплений поймы также ведет к снижению воспроизводства запасов рыбы; • изменяются гидрологические и гидробиологические условия реки в верхнем и нижнем бьефах, что сказывается на условиях жизни полупроходных рыб в устьях рек и пресноводных заливах (например, в заливах Каспия); • в водохранилищах создаются специфические условия для жизни рыб, присущие озерам и водоемам с полустоячей водой; это может содействовать развитию самостоятельного рыбного хозяйства в новых местах (верхний бьеф).

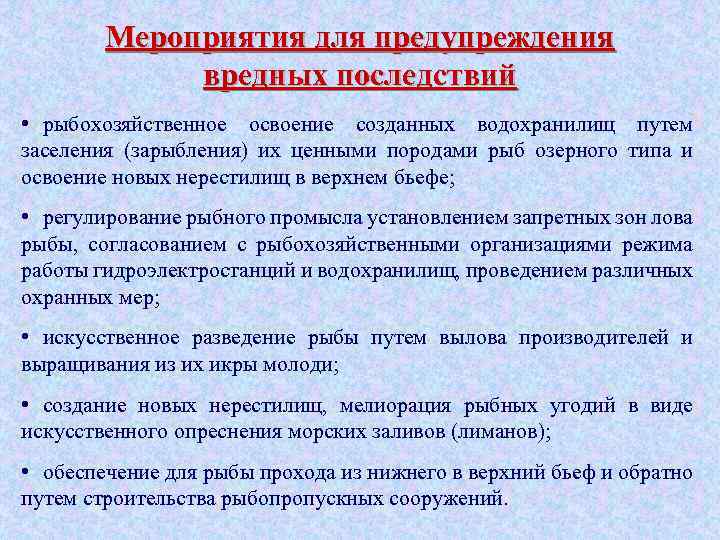

Мероприятия для предупреждения вредных последствий • рыбохозяйственное освоение созданных водохранилищ путем заселения (зарыбления) их ценными породами рыб озерного типа и освоение новых нерестилищ в верхнем бьефе; • регулирование рыбного промысла установлением запретных зон лова рыбы, согласованием с рыбохозяйственными организациями режима работы гидроэлектростанций и водохранилищ, проведением различных охранных мер; • искусственное разведение рыбы путем вылова производителей и выращивания из их икры молоди; • создание новых нерестилищ, мелиорация рыбных угодий в виде искусственного опреснения морских заливов (лиманов); • обеспечение для рыбы прохода из нижнего в верхний бьеф и обратно путем строительства рыбопропускных сооружений.

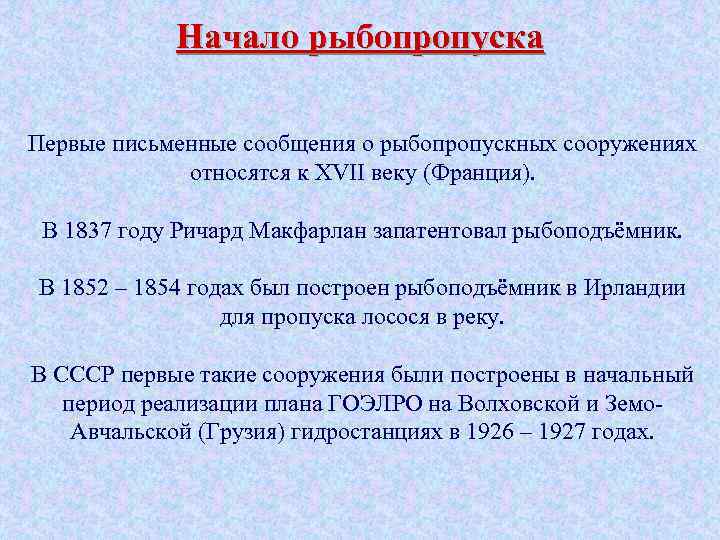

Начало рыбопропуска Первые письменные сообщения о рыбопропускных сооружениях относятся к XVII веку (Франция). В 1837 году Ричард Макфарлан запатентовал рыбоподъёмник. В 1852 – 1854 годах был построен рыбоподъёмник в Ирландии для пропуска лосося в реку. В СССР первые такие сооружения были построены в начальный период реализации плана ГОЭЛРО на Волховской и Земо. Авчальской (Грузия) гидростанциях в 1926 – 1927 годах.

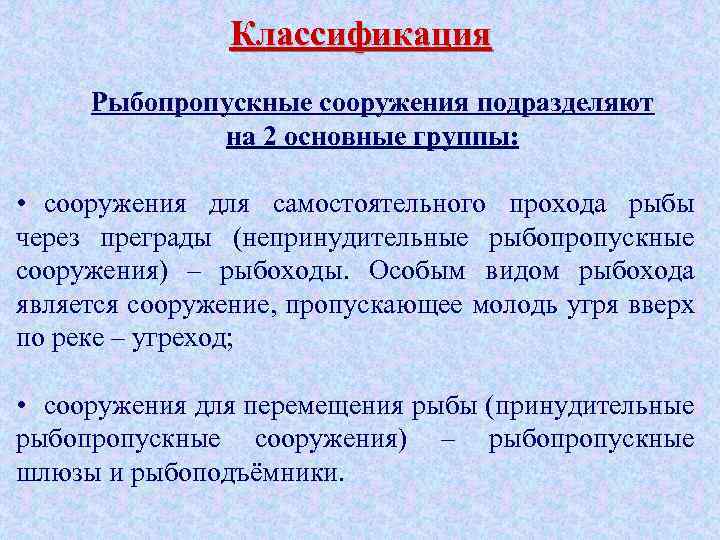

Классификация Рыбопропускные сооружения подразделяют на 2 основные группы: • сооружения для самостоятельного прохода рыбы через преграды (непринудительные рыбопропускные сооружения) – рыбоходы. Особым видом рыбохода является сооружение, пропускающее молодь угря вверх по реке – угреход; • сооружения для перемещения рыбы (принудительные рыбопропускные сооружения) – рыбопропускные шлюзы и рыбоподъёмники.

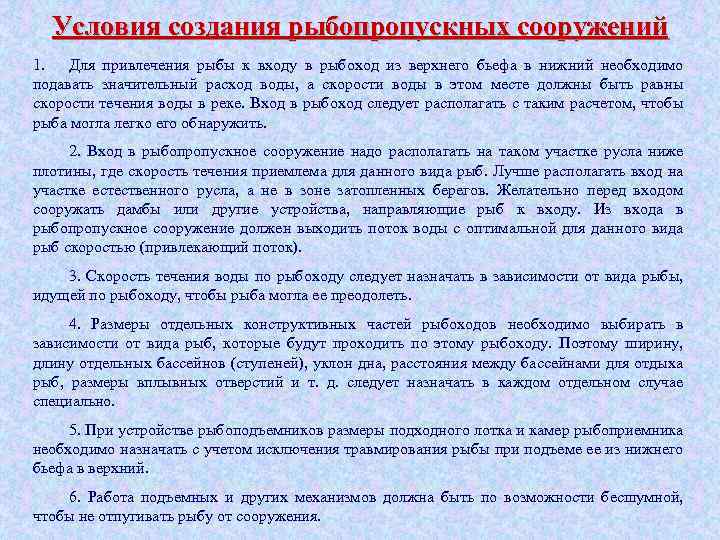

Условия создания рыбопропускных сооружений 1. Для привлечения рыбы к входу в рыбоход из верхнего бьефа в нижний необходимо подавать значительный расход воды, а скорости воды в этом месте должны быть равны скорости течения воды в реке. Вход в рыбоход следует располагать с таким расчетом, чтобы рыба могла легко его обнаружить. 2. Вход в рыбопропускное сооружение надо располагать на таком участке русла ниже плотины, где скорость течения приемлема для данного вида рыб. Лучше располагать вход на участке естественного русла, а не в зоне затопленных берегов. Желательно перед входом сооружать дамбы или другие устройства, направляющие рыб к входу. Из входа в рыбопропускное сооружение должен выходить поток воды с оптимальной для данного вида рыб скоростью (привлекающий поток). 3. Скорость течения воды по рыбоходу следует назначать в зависимости от вида рыбы, идущей по рыбоходу, чтобы рыба могла ее преодолеть. 4. Размеры отдельных конструктивных частей рыбоходов необходимо выбирать в зависимости от вида рыб, которые будут проходить по этому рыбоходу. Поэтому ширину, длину отдельных бассейнов (ступеней), уклон дна, расстояния между бассейнами для отдыха рыб, размеры вплывных отверстий и т. д. следует назначать в каждом отдельном случае специально. 5. При устройстве рыбоподъемников размеры подходного лотка и камер рыбоприемника необходимо назначать с учетом исключения травмирования рыбы при подъеме ее из нижнего бьефа в верхний. 6. Работа подъемных и других механизмов должна быть по возможности бесшумной, чтобы не отпугивать рыбу от сооружения.
РЫБОХОДЫ Рыбоходы представляют собой лотки или небольшие каналы, по которым из верхнего бьефа в нижний течет вода, а в обратном направлении поднимается рыба. Скорость течения воды, преодолеваемая рыбами Скорость воды, м/с Порода рыб в равномерном потоке во вплывных отверстиях Карповые 0, 5 – 1, 0 0, 8 – 1, 2 Осетровые 0, 8 – 1, 2 1, 0 – 1, 5 Лососевые 1, 5 – 2, 5 2, 0 – 3, 0

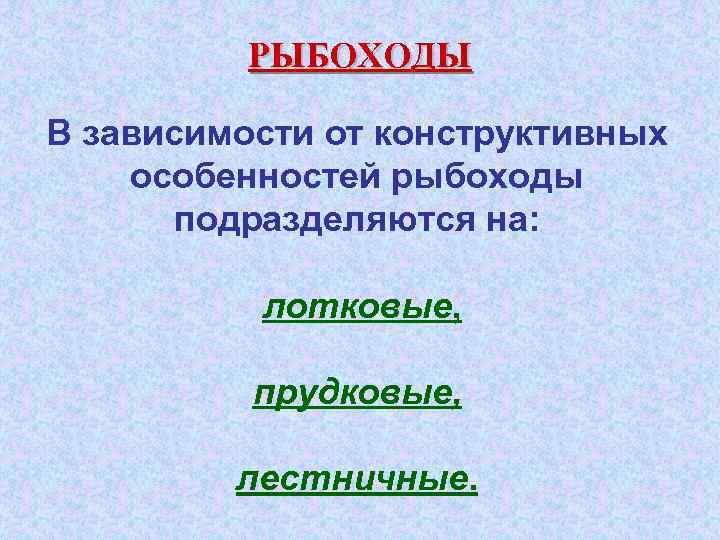

РЫБОХОДЫ В зависимости от конструктивных особенностей рыбоходы подразделяются на: лотковые, прудковые, лестничные.

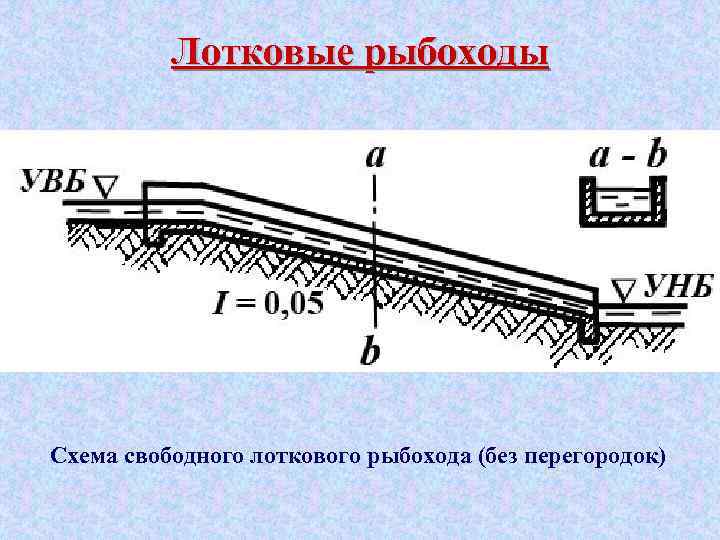

Лотковые рыбоходы Схема свободного лоткового рыбохода (без перегородок)
Лотковые рыбоходы Схемы лотковых рыбоходов с неполными перегородками

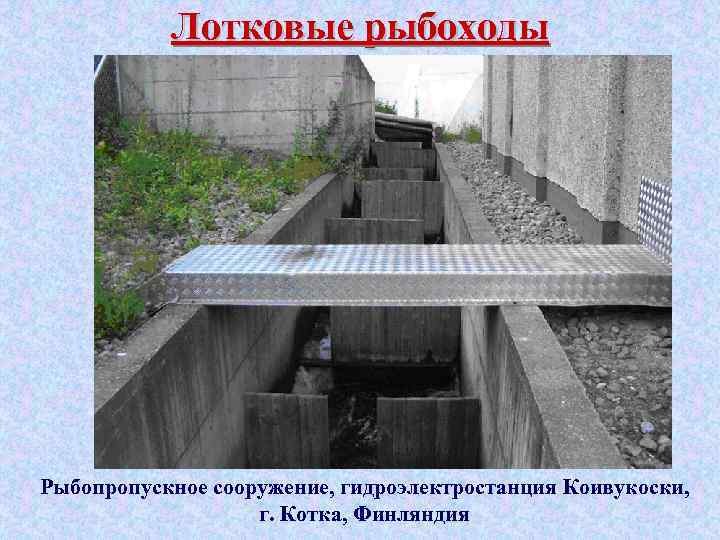

Лотковые рыбоходы Рыбопропускное сооружение, гидроэлектростанция Коивукоски, г. Котка, Финляндия

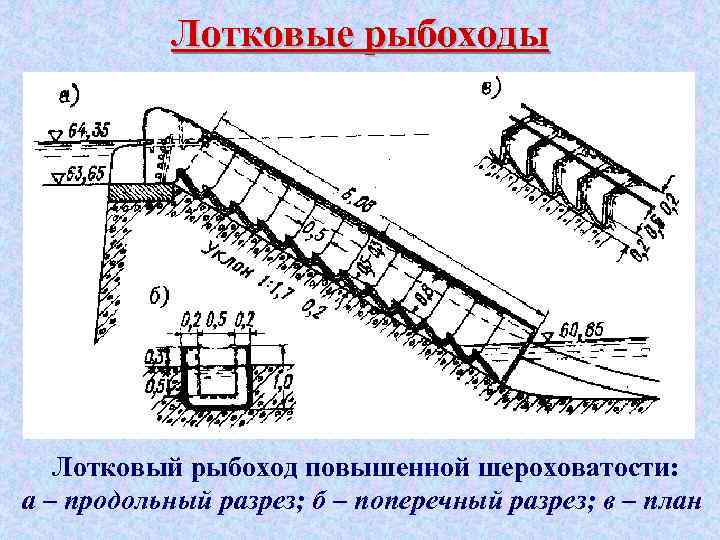

Лотковые рыбоходы Лотковый рыбоход повышенной шероховатости: а – продольный разрез; б – поперечный разрез; в – план

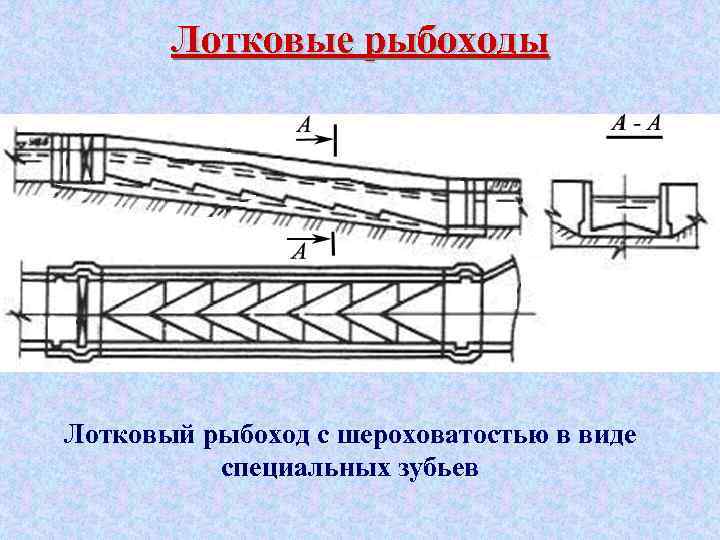

Лотковые рыбоходы Лотковый рыбоход с шероховатостью в виде специальных зубьев

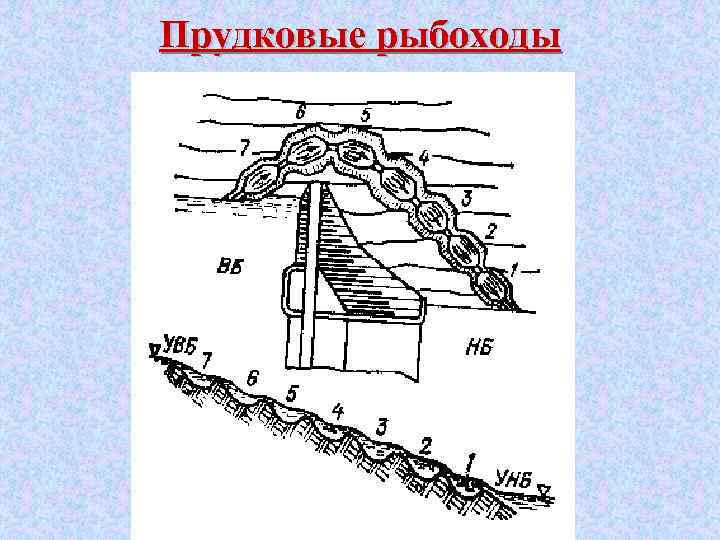

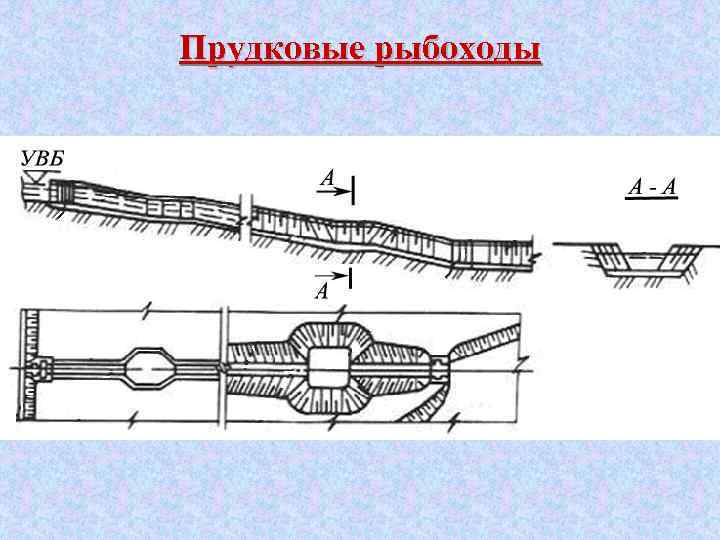

Прудковые рыбоходы
Прудковые рыбоходы

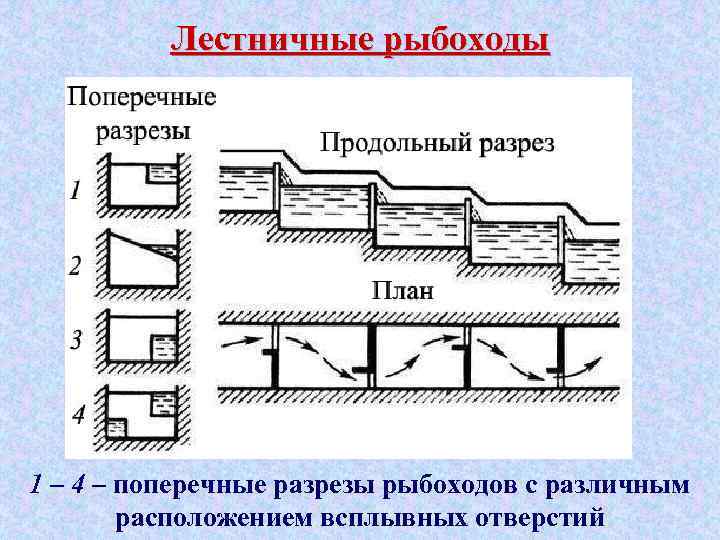

Лестничные рыбоходы 1 – 4 – поперечные разрезы рыбоходов с различным расположением всплывных отверстий
Лестничные рыбоходы а – продольные разрезы; б – планы Построены лестничные рыбоходы с уклоном от 1: 7 до 1: 12.

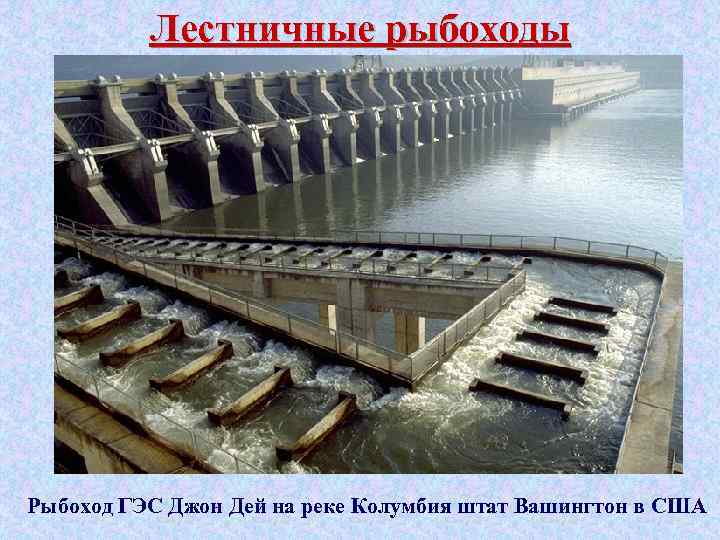

Лестничные рыбоходы Рыбоход ГЭС Джон Дей на реке Колумбия штат Вашингтон в США

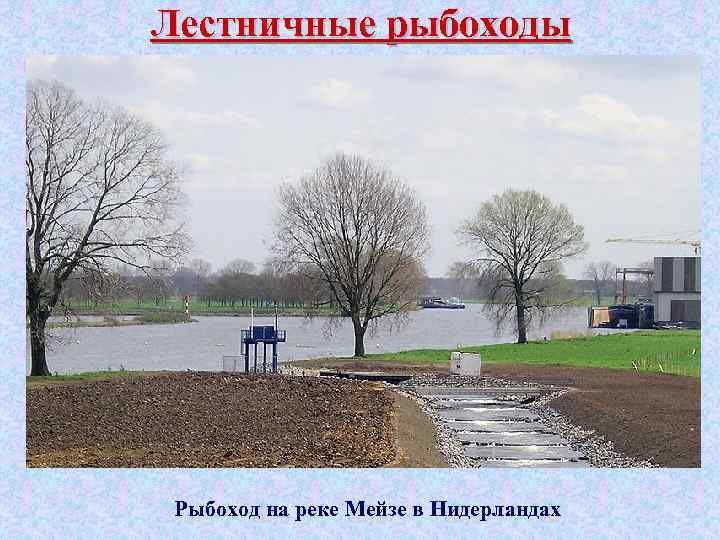

Лестничные рыбоходы Рыбоход на реке Мейзе в Нидерландах

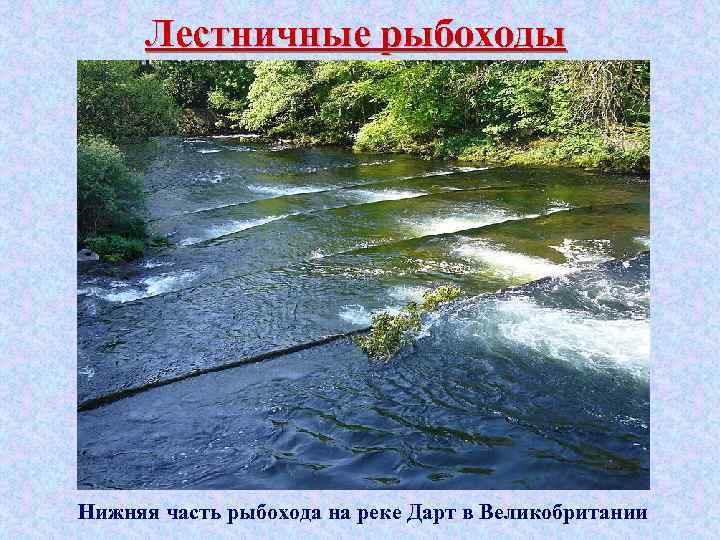

Лестничные рыбоходы Нижняя часть рыбохода на реке Дарт в Великобритании

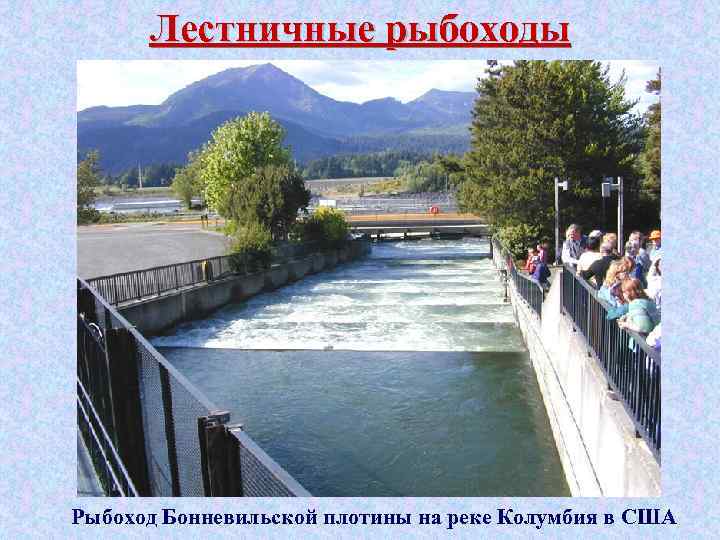

Лестничные рыбоходы Рыбоход Бонневильской плотины на реке Колумбия в США

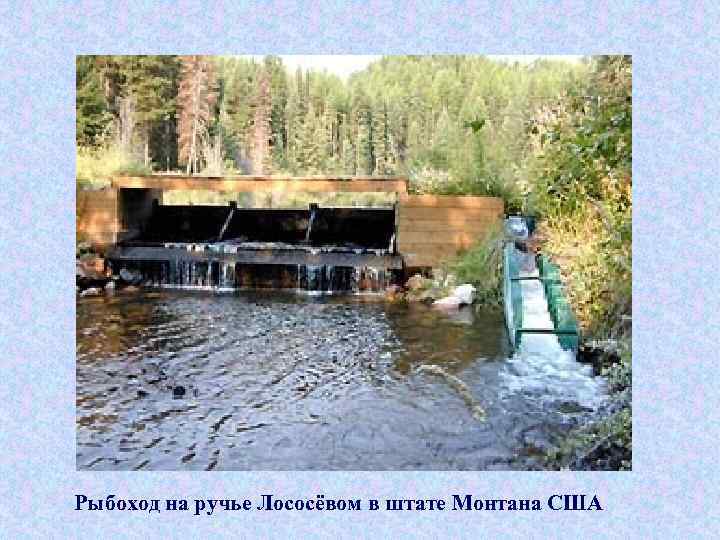

Рыбоход на ручье Лососёвом в штате Монтана США

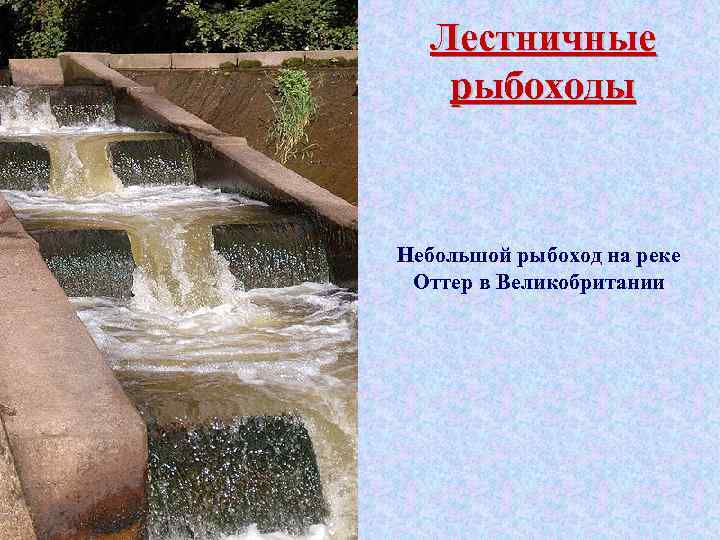

Лестничные рыбоходы Небольшой рыбоход на реке Оттер в Великобритании

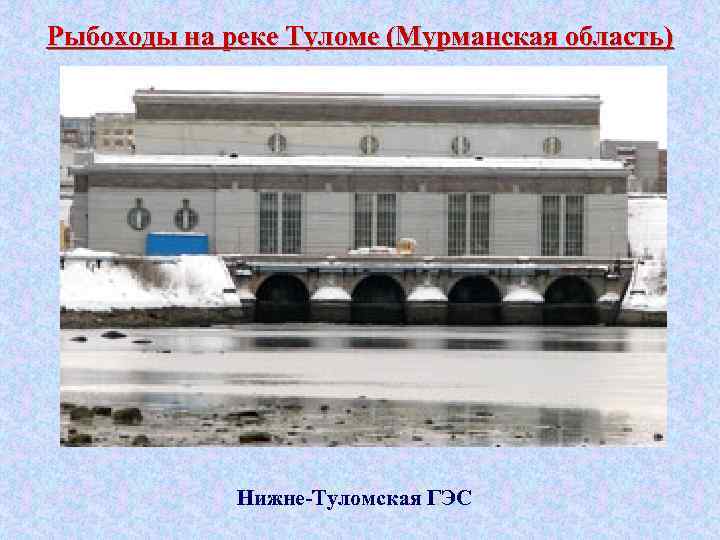

Рыбоходы на реке Туломе (Мурманская область) Нижне-Туломская ГЭС

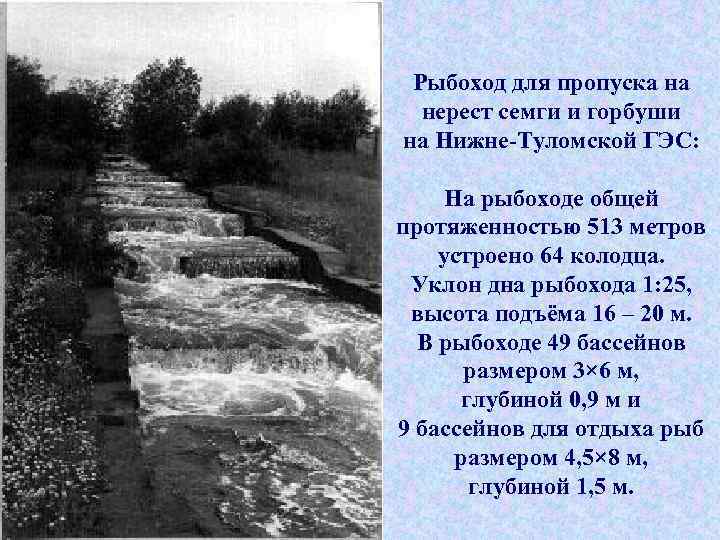

Рыбоход для пропуска на нерест семги и горбуши на Нижне-Туломской ГЭС: На рыбоходе общей протяженностью 513 метров устроено 64 колодца. Уклон дна рыбохода 1: 25, высота подъёма 16 – 20 м. В рыбоходе 49 бассейнов размером 3× 6 м, глубиной 0, 9 м и 9 бассейнов для отдыха рыб размером 4, 5× 8 м, глубиной 1, 5 м.

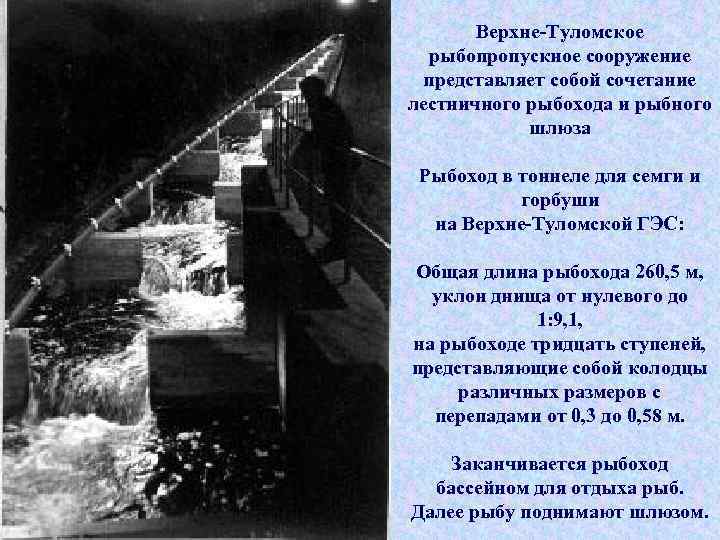

Верхне-Туломское рыбопропускное сооружение представляет собой сочетание лестничного рыбохода и рыбного шлюза Рыбоход в тоннеле для семги и горбуши на Верхне-Туломской ГЭС: Общая длина рыбохода 260, 5 м, уклон днища от нулевого до 1: 9, 1, на рыбоходе тридцать ступеней, представляющие собой колодцы различных размеров с перепадами от 0, 3 до 0, 58 м. Заканчивается рыбоход бассейном для отдыха рыб. Далее рыбу поднимают шлюзом.

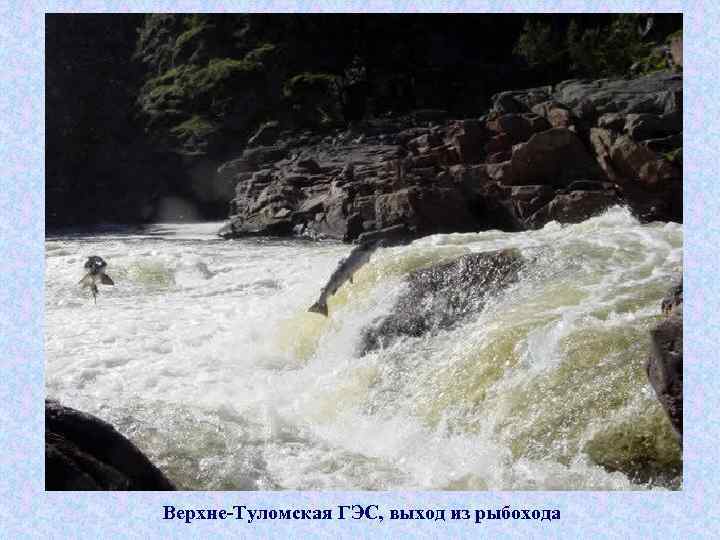

Верхне-Туломская ГЭС, выход из рыбохода

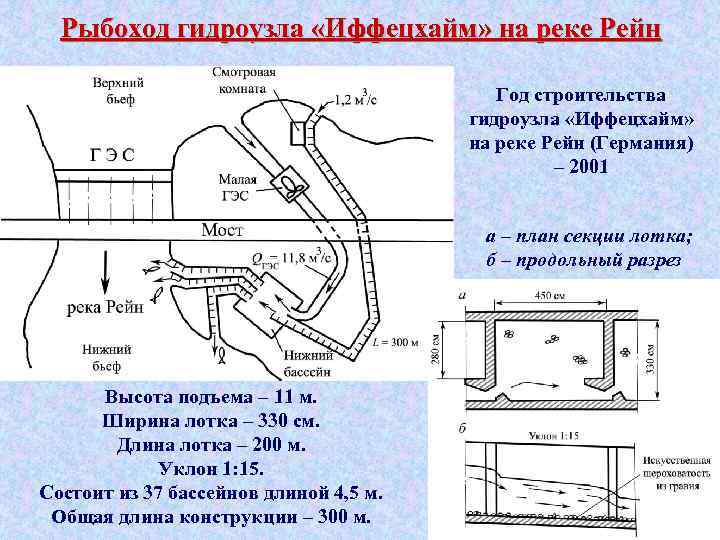

Рыбоход гидроузла «Иффецхайм» на реке Рейн Год строительства гидроузла «Иффецхайм» на реке Рейн (Германия) – 2001 а – план секции лотка; б – продольный разрез Высота подъема – 11 м. Ширина лотка – 330 см. Длина лотка – 200 м. Уклон 1: 15. Состоит из 37 бассейнов длиной 4, 5 м. Общая длина конструкции – 300 м.

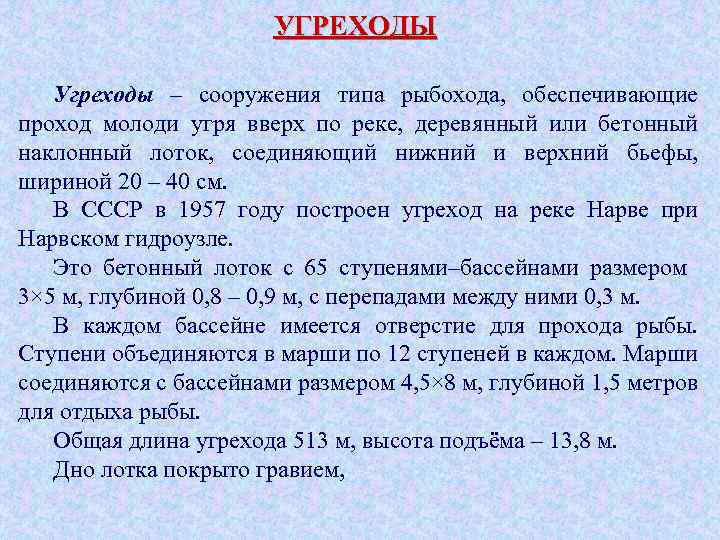

УГРЕХОДЫ Угреходы – сооружения типа рыбохода, обеспечивающие проход молоди угря вверх по реке, деревянный или бетонный наклонный лоток, соединяющий нижний и верхний бьефы, шириной 20 – 40 см. В СССР в 1957 году построен угреход на реке Нарве при Нарвском гидроузле. Это бетонный лоток с 65 ступенями–бассейнами размером 3× 5 м, глубиной 0, 8 – 0, 9 м, с перепадами между ними 0, 3 м. В каждом бассейне имеется отверстие для прохода рыбы. Ступени объединяются в марши по 12 ступеней в каждом. Марши соединяются с бассейнами размером 4, 5× 8 м, глубиной 1, 5 метров для отдыха рыбы. Общая длина угрехода 513 м, высота подъёма – 13, 8 м. Дно лотка покрыто гравием,

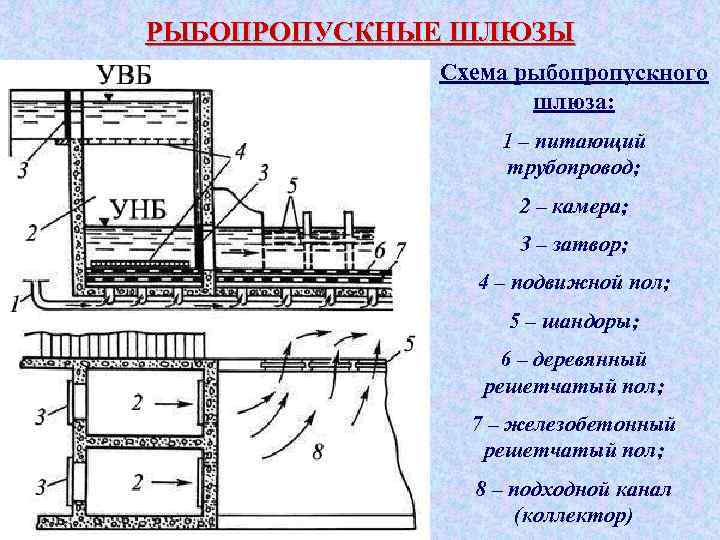

РЫБОПРОПУСКНЫЕ ШЛЮЗЫ Схема рыбопропускного шлюза: 1 – питающий трубопровод; 2 – камера; 3 – затвор; 4 – подвижной пол; 5 – шандоры; 6 – деревянный решетчатый пол; 7 – железобетонный решетчатый пол; 8 – подходной канал (коллектор)

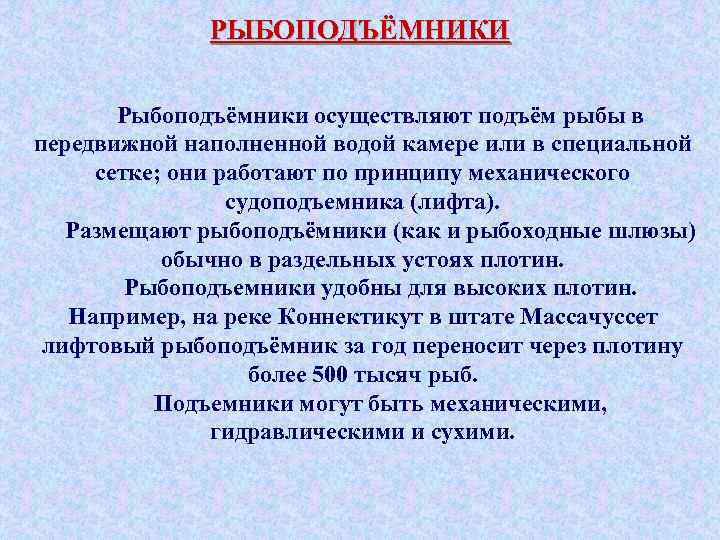

РЫБОПОДЪЁМНИКИ Рыбоподъёмники осуществляют подъём рыбы в передвижной наполненной водой камере или в специальной сетке; они работают по принципу механического судоподъемника (лифта). Размещают рыбоподъёмники (как и рыбоходные шлюзы) обычно в раздельных устоях плотин. Рыбоподъемники удобны для высоких плотин. Например, на реке Коннектикут в штате Массачуссет лифтовый рыбоподъёмник за год переносит через плотину более 500 тысяч рыб. Подъемники могут быть механическими, гидравлическими и сухими.

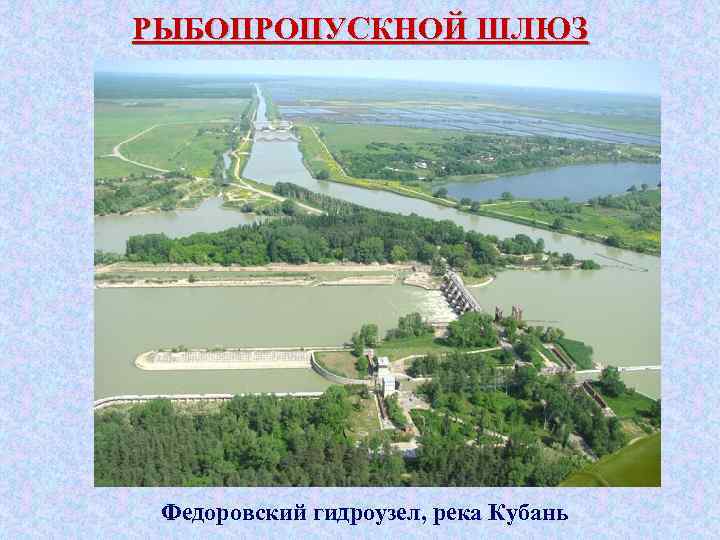

РЫБОПРОПУСКНОЙ ШЛЮЗ Федоровский гидроузел, река Кубань

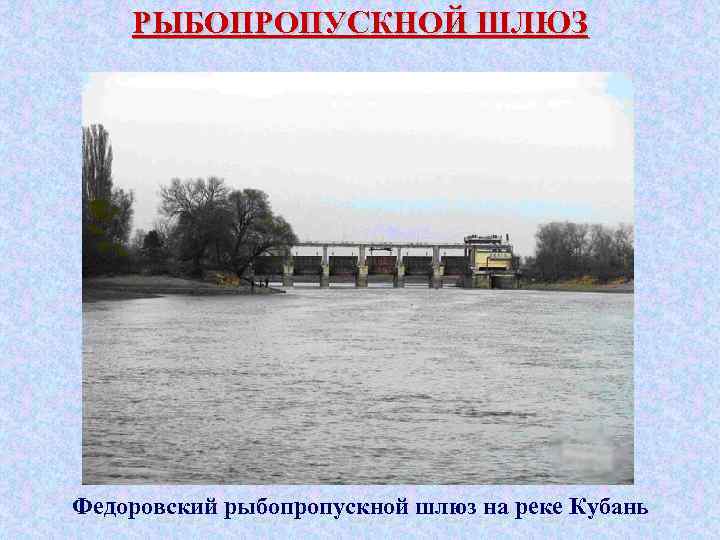

РЫБОПРОПУСКНОЙ ШЛЮЗ Федоровский рыбопропускной шлюз на реке Кубань

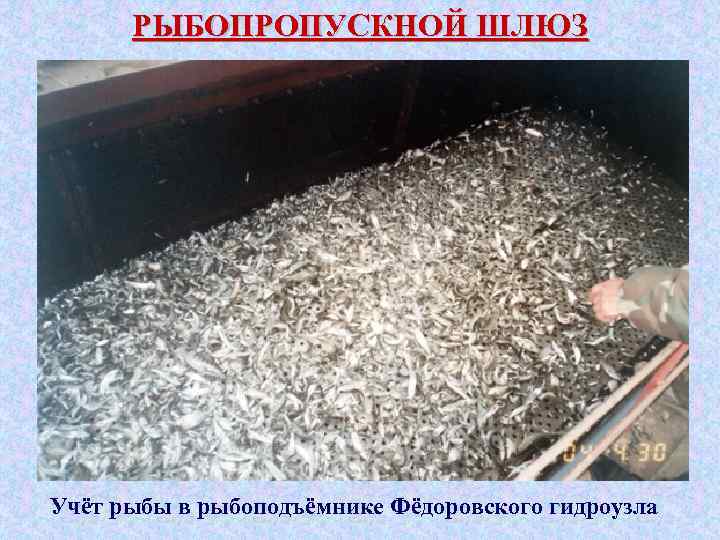

РЫБОПРОПУСКНОЙ ШЛЮЗ Учёт рыбы в рыбоподъёмнике Фёдоровского гидроузла

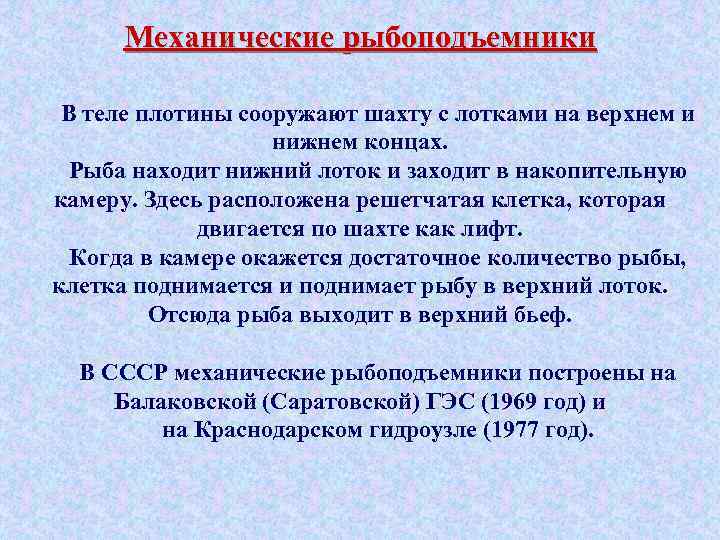

Механические рыбоподъемники В теле плотины сооружают шахту с лотками на верхнем и нижнем концах. Рыба находит нижний лоток и заходит в накопительную камеру. Здесь расположена решетчатая клетка, которая двигается по шахте как лифт. Когда в камере окажется достаточное количество рыбы, клетка поднимается и поднимает рыбу в верхний лоток. Отсюда рыба выходит в верхний бьеф. В СССР механические рыбоподъемники построены на Балаковской (Саратовской) ГЭС (1969 год) и на Краснодарском гидроузле (1977 год).

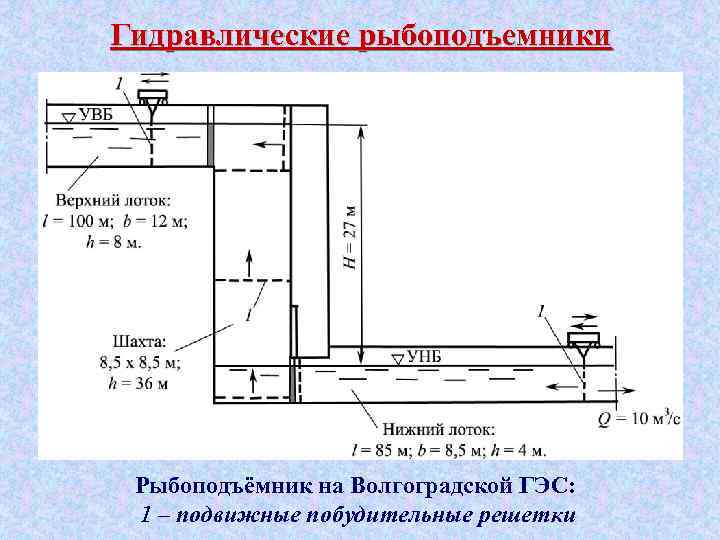

Гидравлические рыбоподъемники Рыбоподъёмник на Волгоградской ГЭС: 1 – подвижные побудительные решетки
Гидравлические рыбоподъемники Рыбоподъемник Цимлянской ГЭС: вид с верхнего бьефа

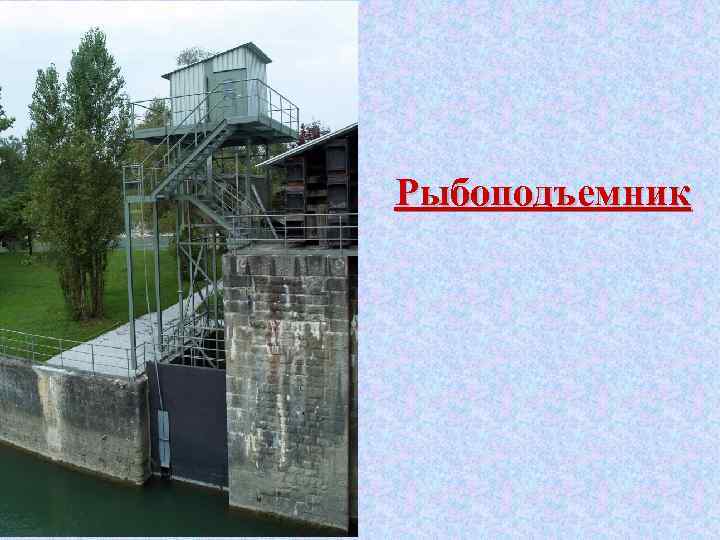

Рыбоподъемник

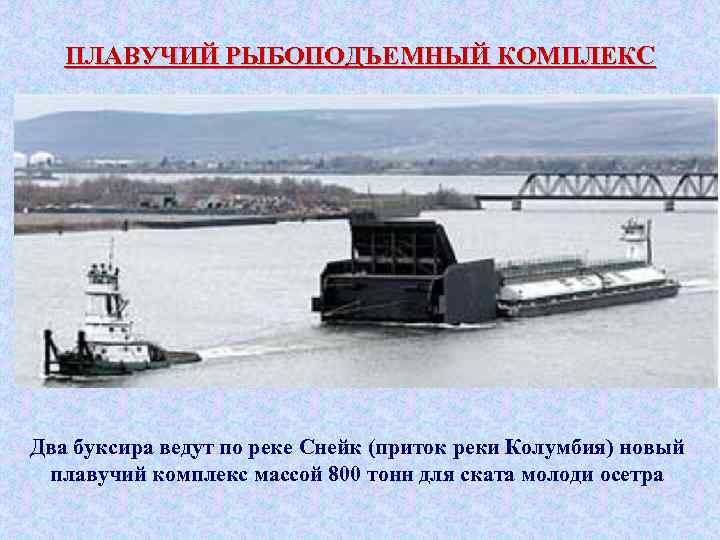

ПЛАВУЧИЙ РЫБОПОДЪЕМНЫЙ КОМПЛЕКС Два буксира ведут по реке Снейк (приток реки Колумбия) новый плавучий комплекс массой 800 тонн для ската молоди осетра
ОБХОДНОЙ КАНАЛ Рыбоходно-нерестовый канал в составе Константиновского гидроузла (р. Дон) 1 – рыбоходно-нерестовый канал; 2 – входной оголовок; 3 – головной регулятор (шлюз–регулятор); 4 – выходной оголовок; 5 – река Дон; 6 – водосбросная плотина; 7 – рыбопропускной шлюз; 8 – транспортный и скоростной пассажирский судоходные шлюзы

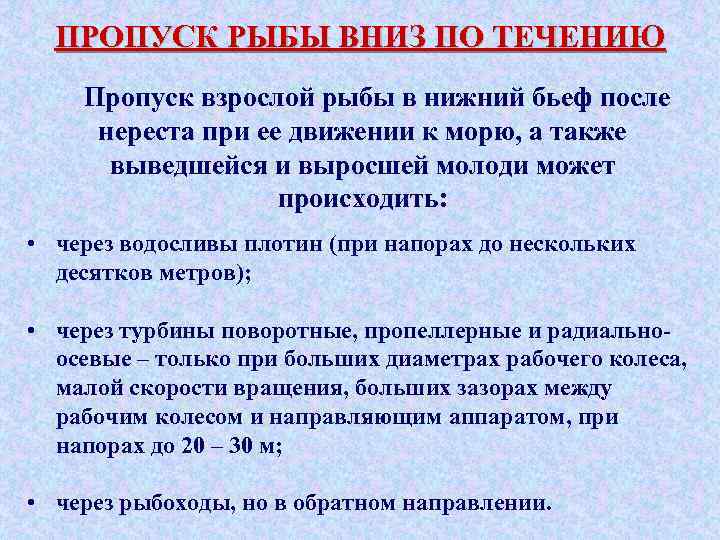

ПРОПУСК РЫБЫ ВНИЗ ПО ТЕЧЕНИЮ Пропуск взрослой рыбы в нижний бьеф после нереста при ее движении к морю, а также выведшейся и выросшей молоди может происходить: • через водосливы плотин (при напорах до нескольких десятков метров); • через турбины поворотные, пропеллерные и радиальноосевые – только при больших диаметрах рабочего колеса, малой скорости вращения, больших зазорах между рабочим колесом и направляющим аппаратом, при напорах до 20 – 30 м; • через рыбоходы, но в обратном направлении.

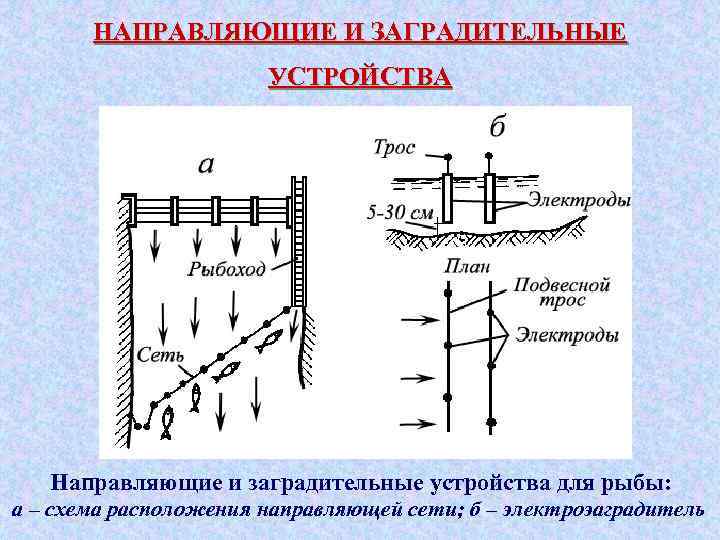

НАПРАВЛЯЮЩИЕ И ЗАГРАДИТЕЛЬНЫЕ УСТРОЙСТВА Направляющие и заградительные устройства для рыбы: а – схема расположения направляющей сети; б – электроэаградитель

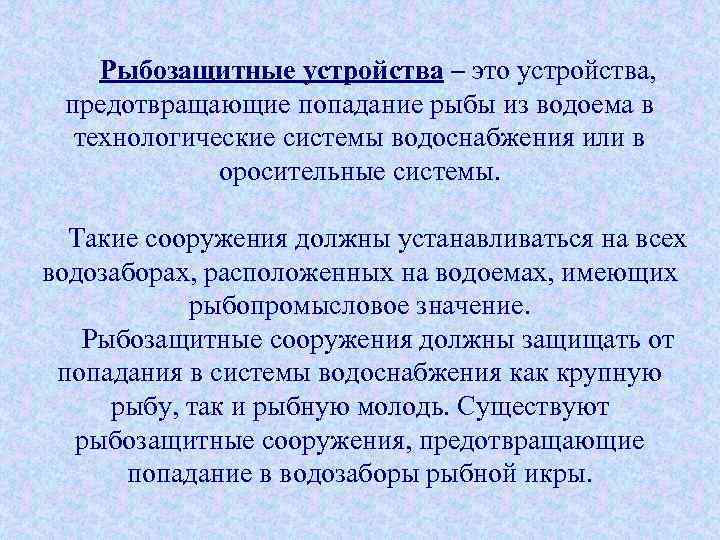

Рыбозащитные устройства – это устройства, предотвращающие попадание рыбы из водоема в технологические системы водоснабжения или в оросительные системы. Такие сооружения должны устанавливаться на всех водозаборах, расположенных на водоемах, имеющих рыбопромысловое значение. Рыбозащитные сооружения должны защищать от попадания в системы водоснабжения как крупную рыбу, так и рыбную молодь. Существуют рыбозащитные сооружения, предотвращающие попадание в водозаборы рыбной икры.
Классификация водозаборов по расположению водозаборных оголовков относительно берега: • далеко выдвинутый от берега труднодоступный, как правило, затопленный, оголовок 1 – оголовок; 2 – линия всасывания или самотечная линия

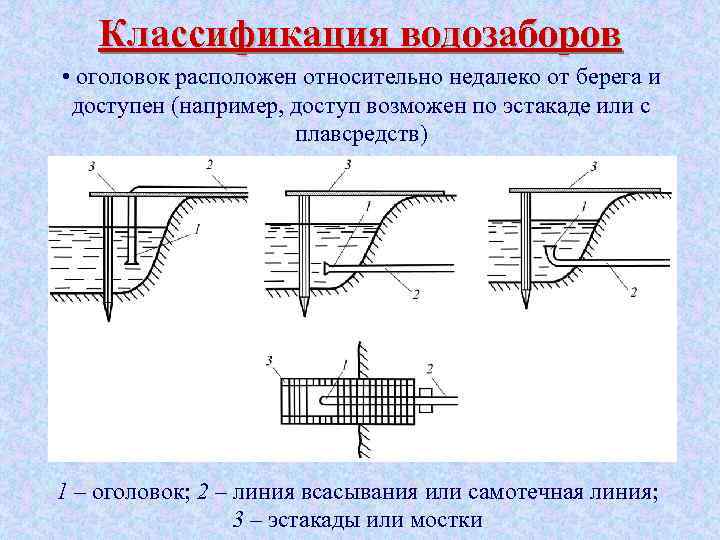

Классификация водозаборов • оголовок расположен относительно недалеко от берега и доступен (например, доступ возможен по эстакаде или с плавсредств) 1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – эстакады или мостки

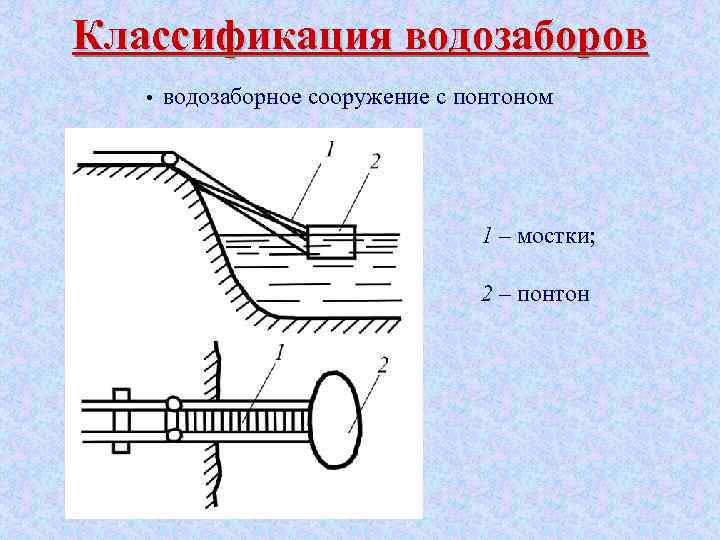

Классификация водозаборов • водозаборное сооружение с понтоном 1 – мостки; 2 – понтон

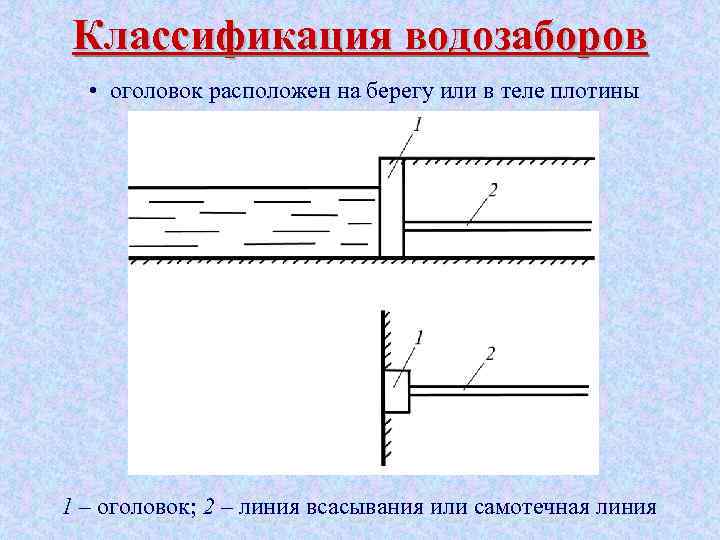

Классификация водозаборов • оголовок расположен на берегу или в теле плотины 1 – оголовок; 2 – линия всасывания или самотечная линия

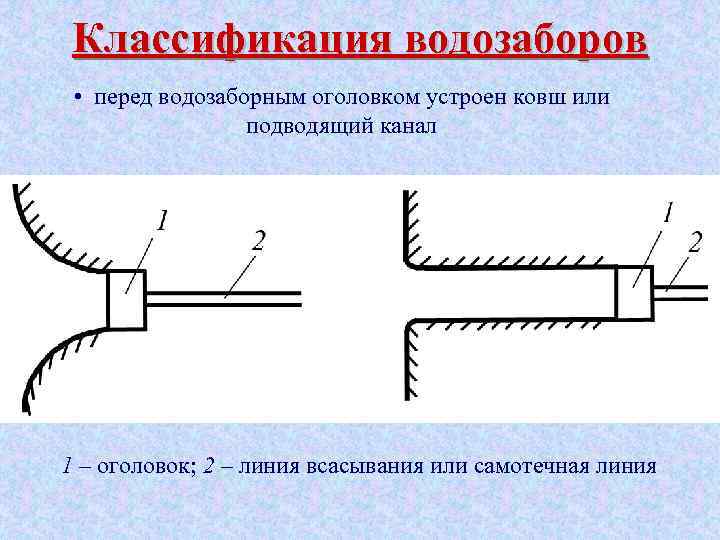

Классификация водозаборов • перед водозаборным оголовком устроен ковш или подводящий канал 1 – оголовок; 2 – линия всасывания или самотечная линия

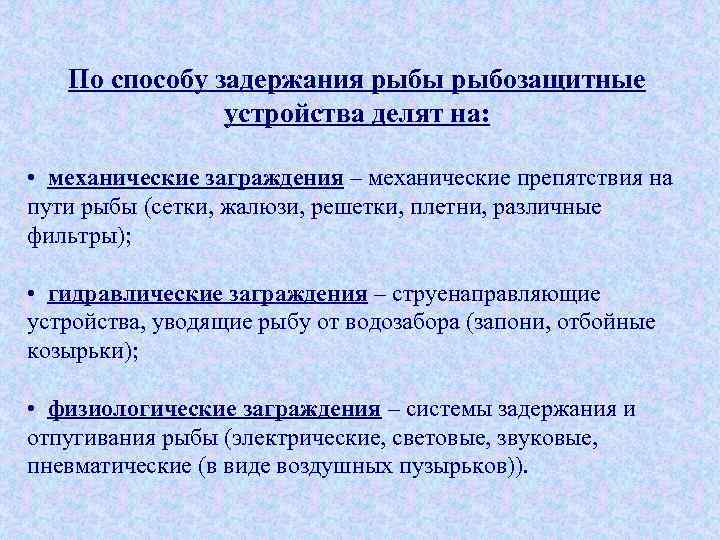

По способу задержания рыбы рыбозащитные устройства делят на: • механические заграждения – механические препятствия на пути рыбы (сетки, жалюзи, решетки, плетни, различные фильтры); • гидравлические заграждения – струенаправляющие устройства, уводящие рыбу от водозабора (запони, отбойные козырьки); • физиологические заграждения – системы задержания и отпугивания рыбы (электрические, световые, звуковые, пневматические (в виде воздушных пузырьков)).

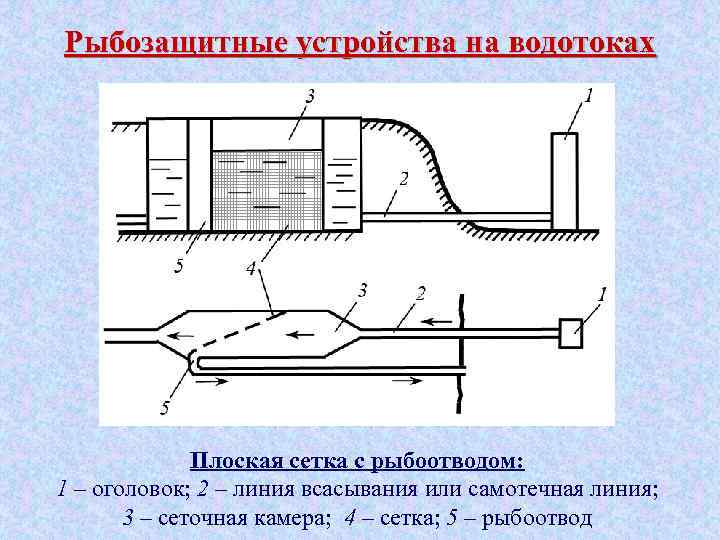

Рыбозащитные устройства на водотоках Плоская сетка с рыбоотводом: 1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – сеточная камера; 4 – сетка; 5 – рыбоотвод
Рыбозащитные устройства на водотоках Сетчатые барабаны на водозаборе: 1 – оголовок; 2 – линия всасывания; 3 – сетчатые барабаны

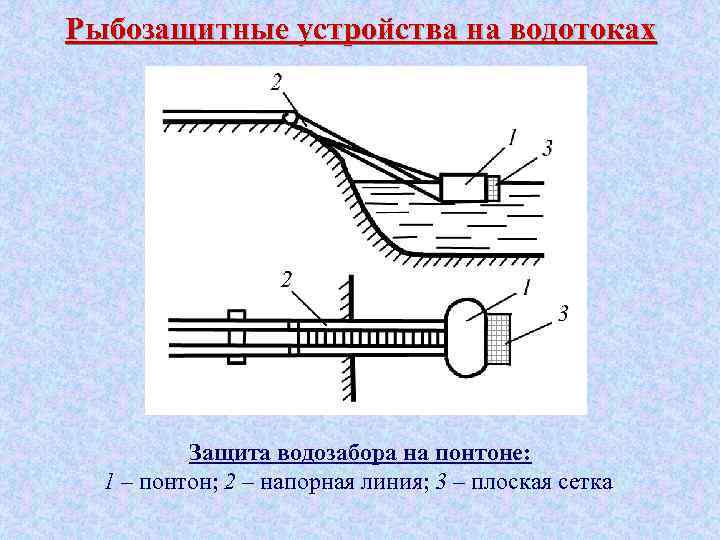

Рыбозащитные устройства на водотоках Защита водозабора на понтоне: 1 – понтон; 2 – напорная линия; 3 – плоская сетка

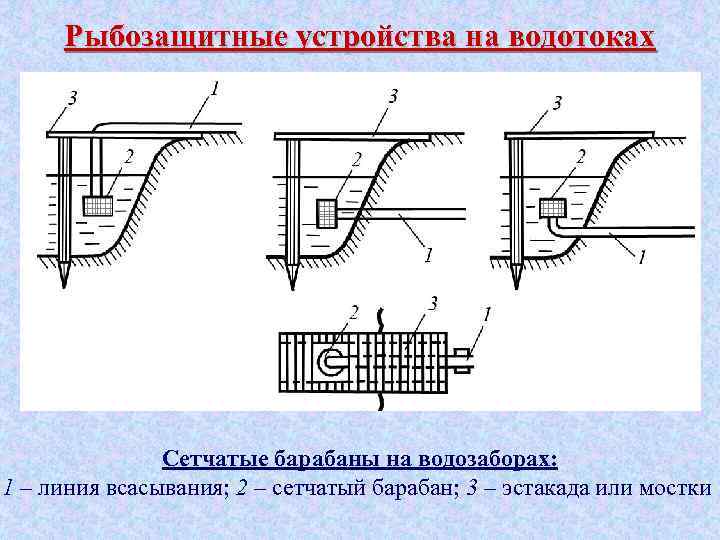

Рыбозащитные устройства на водотоках Сетчатые барабаны на водозаборах: 1 – линия всасывания; 2 – сетчатый барабан; 3 – эстакада или мостки

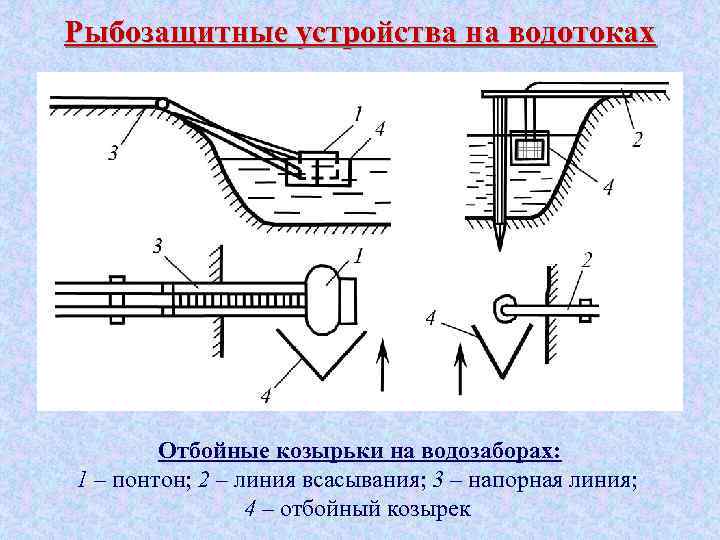

Рыбозащитные устройства на водотоках Отбойные козырьки на водозаборах: 1 – понтон; 2 – линия всасывания; 3 – напорная линия; 4 – отбойный козырек

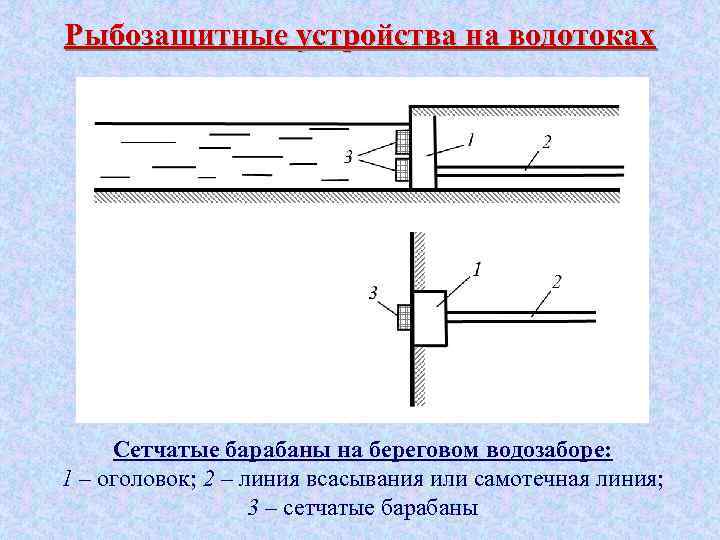

Рыбозащитные устройства на водотоках Сетчатые барабаны на береговом водозаборе: 1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – сетчатые барабаны

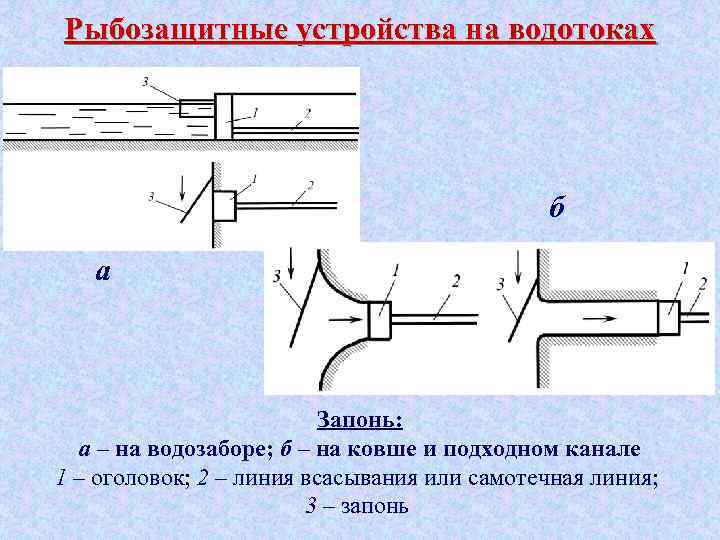

Рыбозащитные устройства на водотоках б а Запонь: а – на водозаборе; б – на ковше и подходном канале 1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – запонь

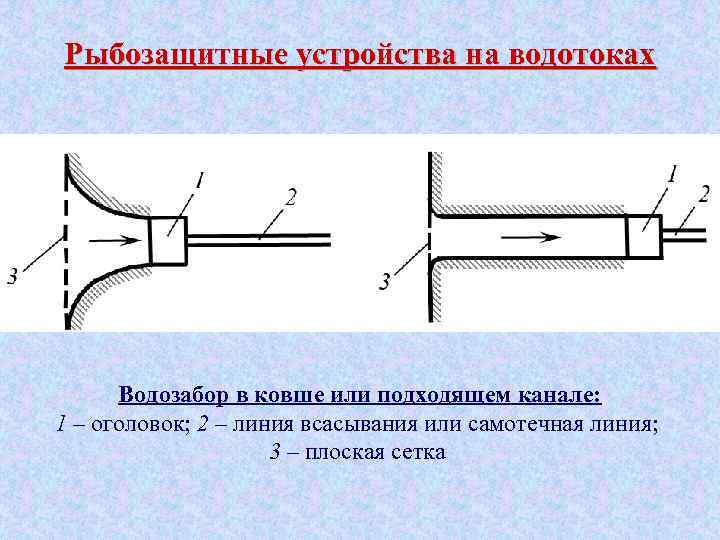

Рыбозащитные устройства на водотоках Водозабор в ковше или подходящем канале: 1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – плоская сетка
Рыбозащитные устройства на водотоках Использование плоской сетки с рыбоотводом: 1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – сетка; 4 – рыбоотвод

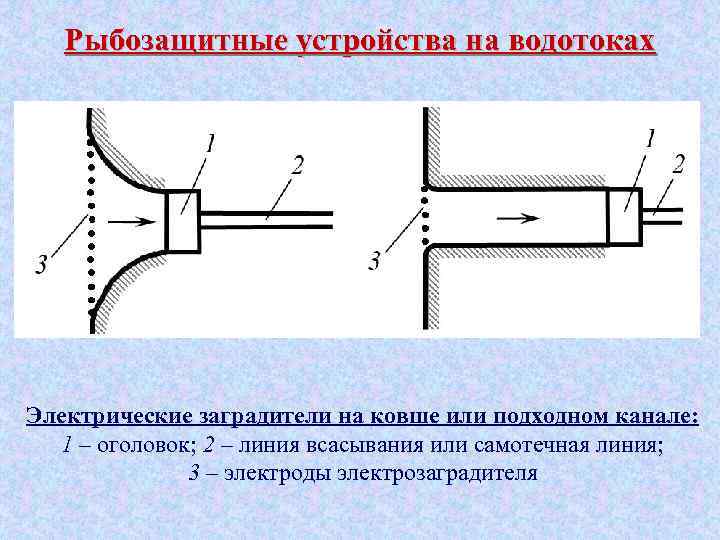

Рыбозащитные устройства на водотоках Электрические заградители на ковше или подходном канале: 1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – электроды электрозаградителя

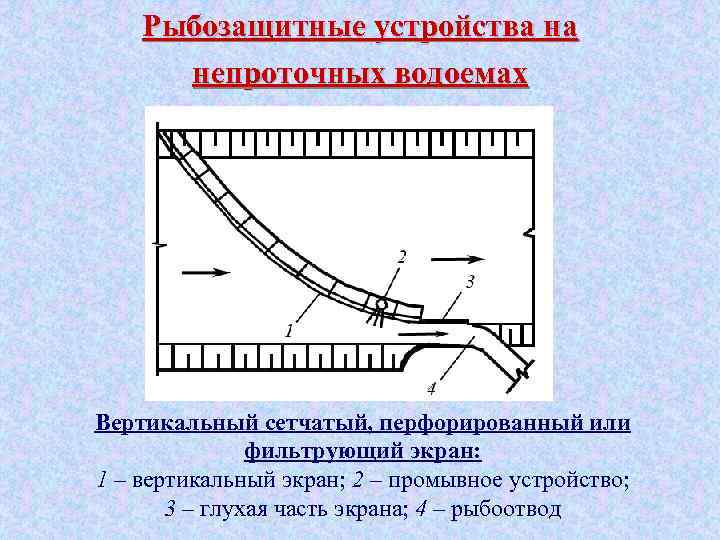

Рыбозащитные устройства на непроточных водоемах Вертикальный сетчатый, перфорированный или фильтрующий экран: 1 – вертикальный экран; 2 – промывное устройство; 3 – глухая часть экрана; 4 – рыбоотвод

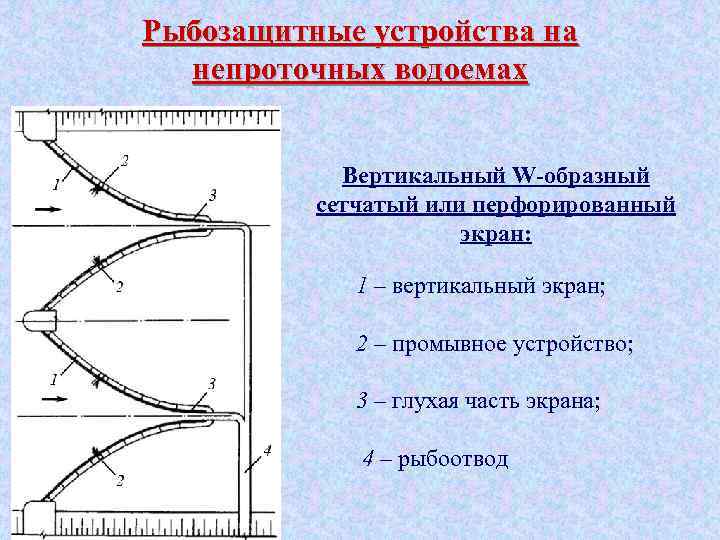

Рыбозащитные устройства на непроточных водоемах Вертикальный W-образный сетчатый или перфорированный экран: 1 – вертикальный экран; 2 – промывное устройство; 3 – глухая часть экрана; 4 – рыбоотвод

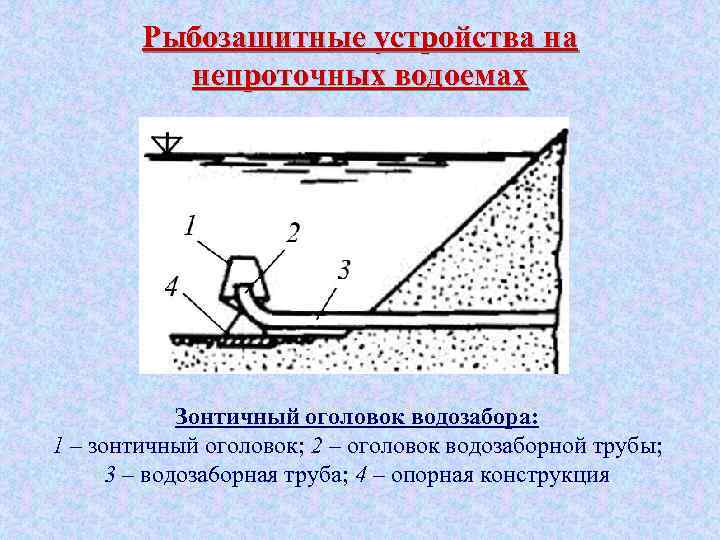

Рыбозащитные устройства на непроточных водоемах Зонтичный оголовок водозабора: 1 – зонтичный оголовок; 2 – оголовок водозаборной трубы; 3 – водоза 6 орная труба; 4 – опорная конструкция

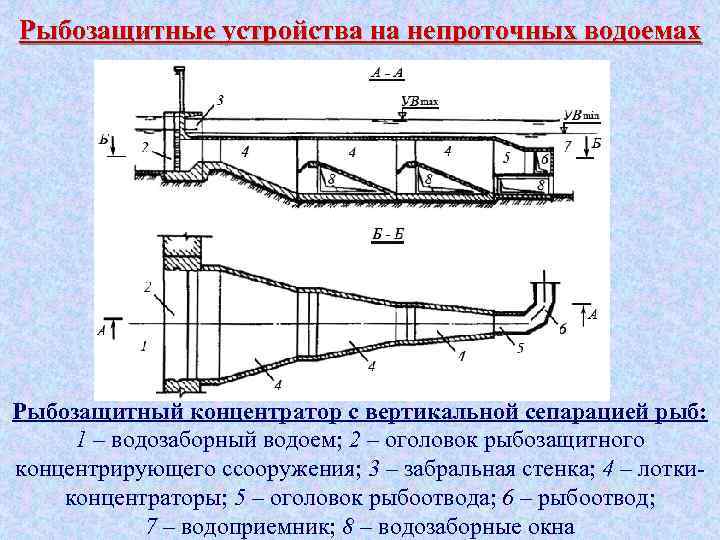

Рыбозащитные устройства на непроточных водоемах Рыбозащитный концентратор с вертикальной сепарацией рыб: 1 – водозаборный водоем; 2 – оголовок рыбозащитного концентрирующего ссооружения; 3 – забральная стенка; 4 – лоткиконцентраторы; 5 – оголовок рыбоотвода; 6 – рыбоотвод; 7 – водоприемник; 8 – водозаборные окна

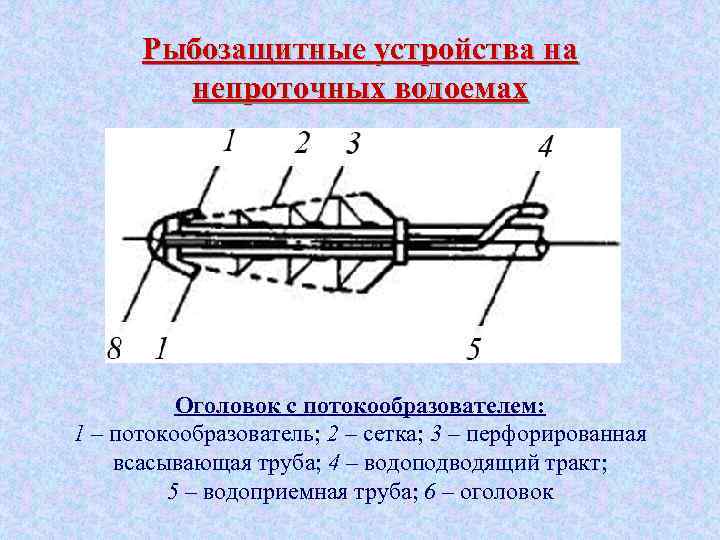

Рыбозащитные устройства на непроточных водоемах Оголовок с потокообразователем: 1 – потокообразователь; 2 – сетка; 3 – перфорированная всасывающая труба; 4 – водоподводящий тракт; 5 – водоприемная труба; 6 – оголовок

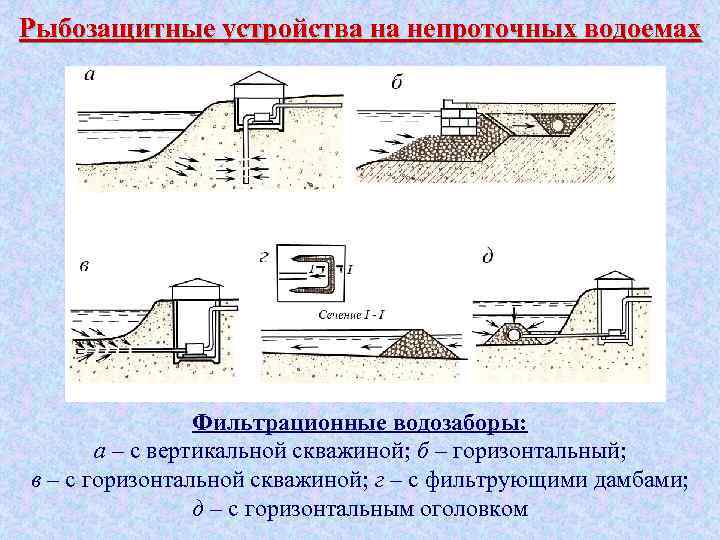

Рыбозащитные устройства на непроточных водоемах Фильтрационные водозаборы: а – с вертикальной скважиной; б – горизонтальный; в – с горизонтальной скважиной; г – с фильтрующими дамбами; д – с горизонтальным оголовком

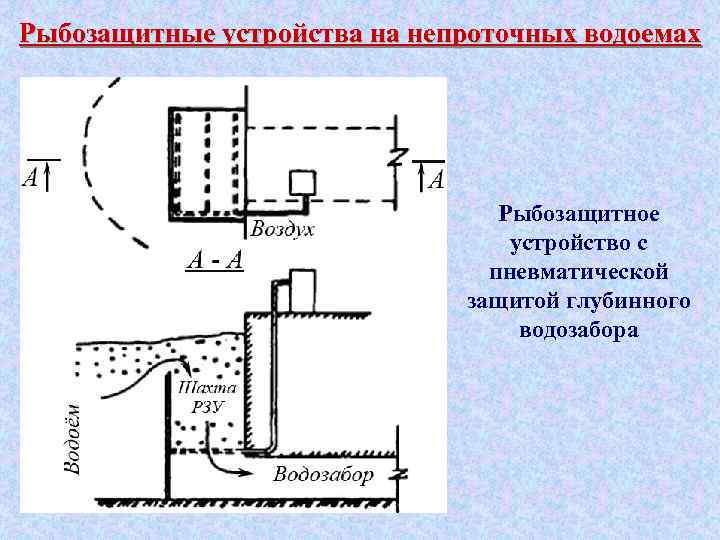

Рыбозащитные устройства на непроточных водоемах Рыбозащитное устройство с пневматической защитой глубинного водозабора

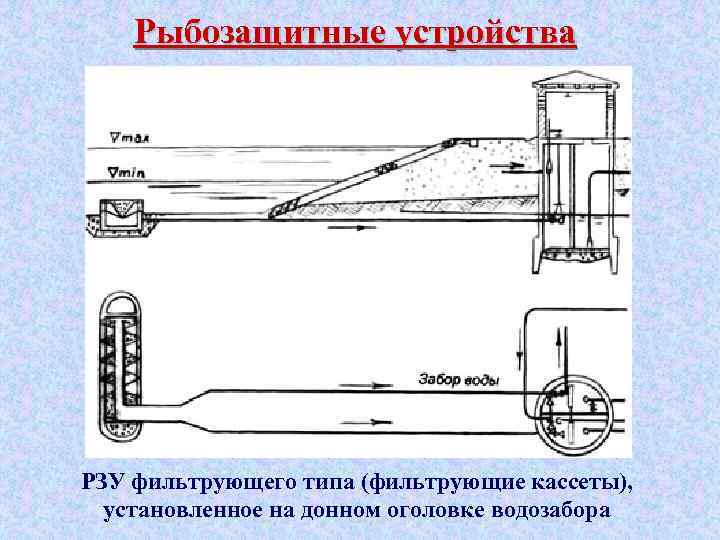

Рыбозащитные устройства РЗУ фильтрующего типа (фильтрующие кассеты), установленное на донном оголовке водозабора

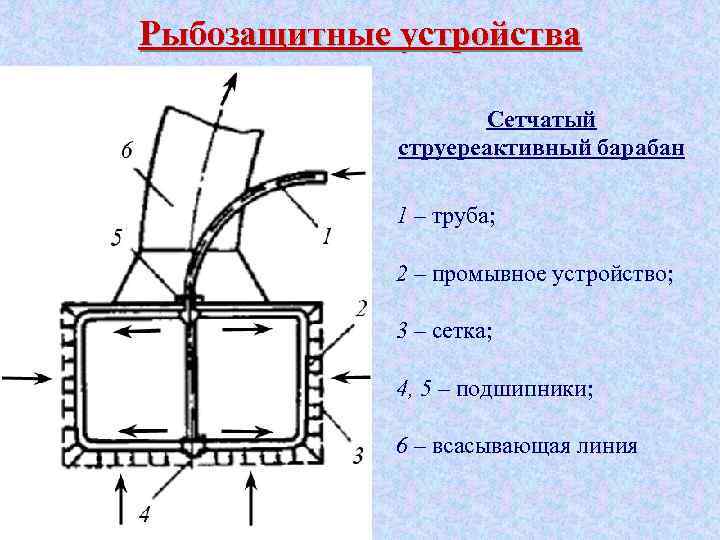

Рыбозащитные устройства Сетчатый струереактивный барабан 1 – труба; 2 – промывное устройство; 3 – сетка; 4, 5 – подшипники; 6 – всасывающая линия

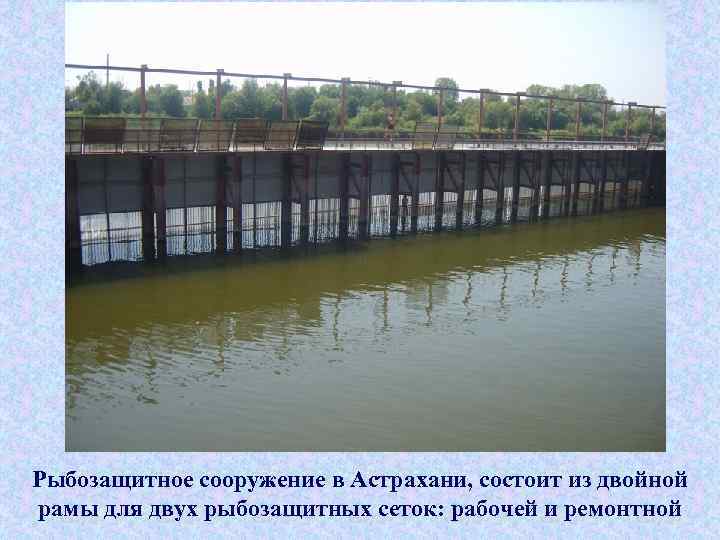

Рыбозащитное сооружение в Астрахани, состоит из двойной рамы для двух рыбозащитных сеток: рабочей и ремонтной

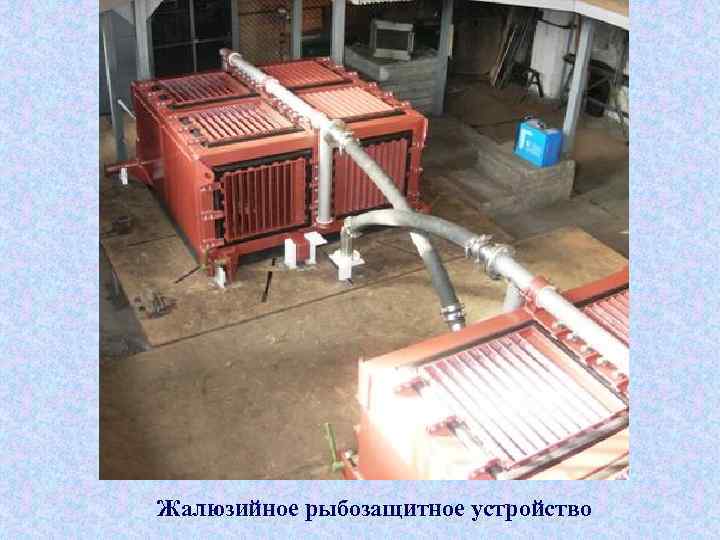

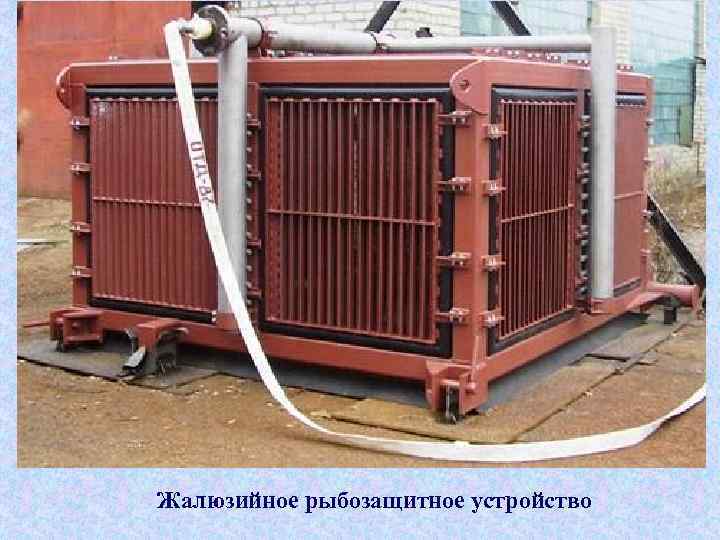

Жалюзийное рыбозащитное устройство
Жалюзийное рыбозащитное устройство

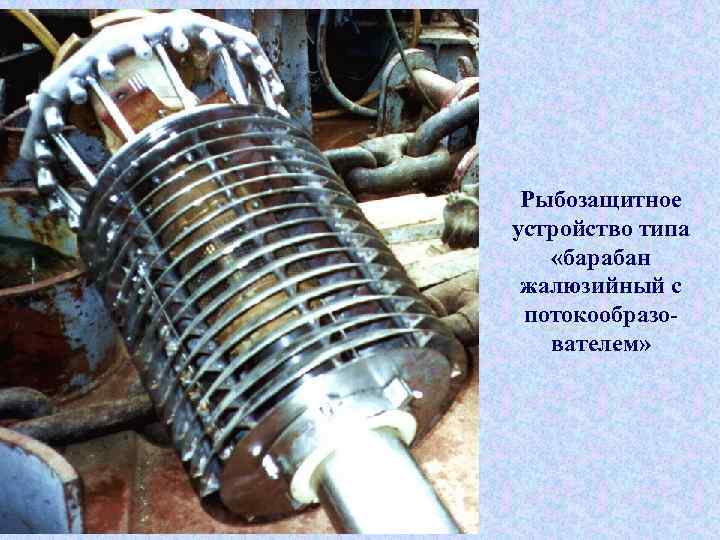

Рыбозащитное устройство типа «барабан жалюзийный с потокообразователем»

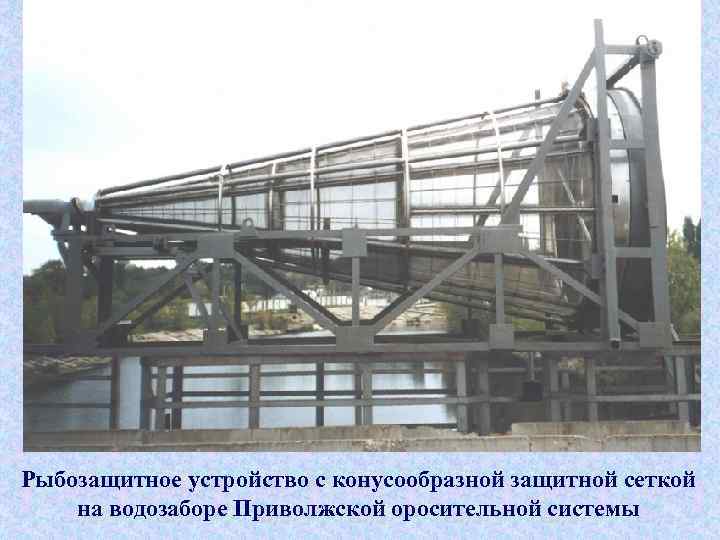

Рыбозащитное устройство с конусообразной защитной сеткой на водозаборе Приволжской оросительной системы

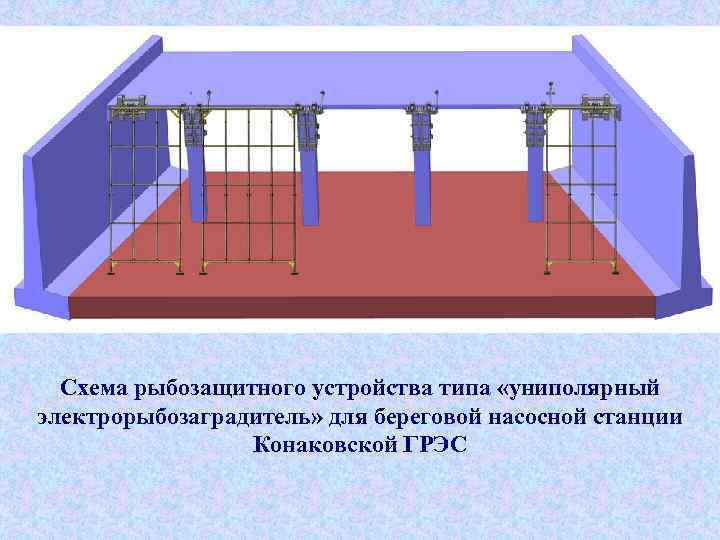

Схема рыбозащитного устройства типа «униполярный электрорыбозаградитель» для береговой насосной станции Конаковской ГРЭС

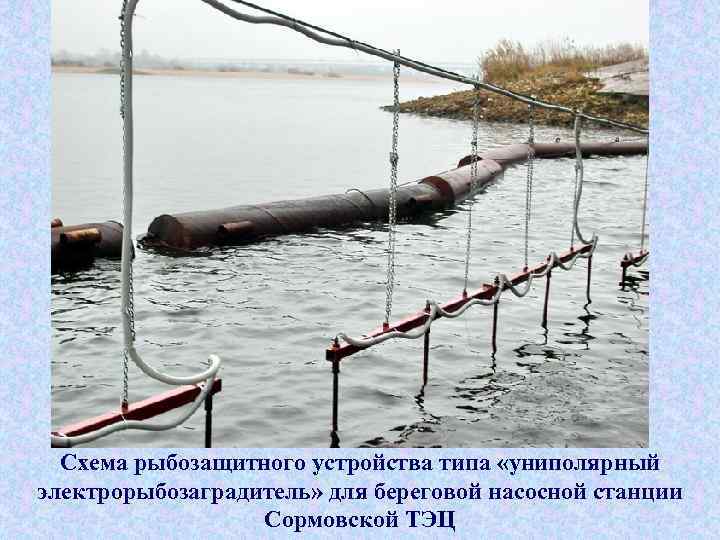

Схема рыбозащитного устройства типа «униполярный электрорыбозаградитель» для береговой насосной станции Сормовской ТЭЦ
Рыбозащитные сооружения насосной станции Костромской низины
