Скачать презентацию Классификация раздельных пунктов Раздельные пункты С путевым развитием Скачать презентацию Классификация раздельных пунктов Раздельные пункты С путевым развитием

раздельные пункты.ppt

  • Количество слайдов: 12

Классификация раздельных пунктов Раздельные пункты С путевым развитием Без путевого развития Станции По характеру Классификация раздельных пунктов Раздельные пункты С путевым развитием Без путевого развития Станции По характеру работы – промежуточные; – участковые; – сортировочные: – грузовые; – пассажирские (остановочные пункты и зонные станции); – пассажирские технические; – специального назначения. Обгонные пункты По объему работы – внеклассные; – I класса; – III класса; – IV класса; – V класса. Разъезды

Разъезды Разъезд – раздельный пункт, сооружаемый на однопутной линии, имеющий путевое развитие для скрещения Разъезды Разъезд – раздельный пункт, сооружаемый на однопутной линии, имеющий путевое развитие для скрещения и обгона поездов

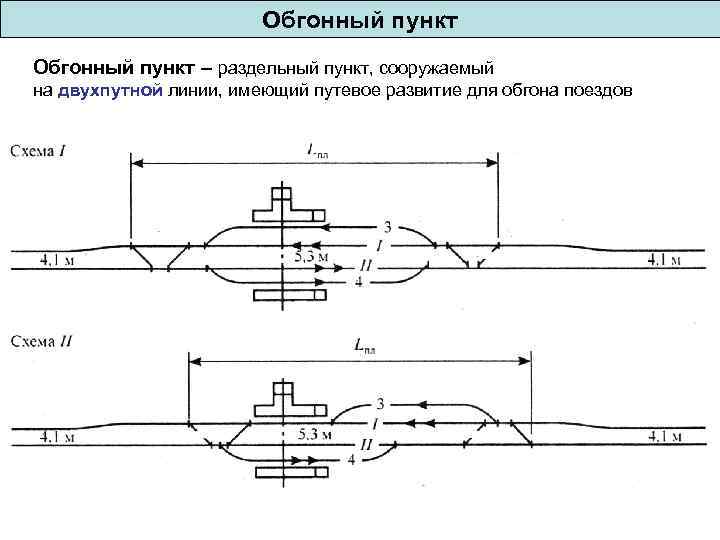

Обгонный пункт – раздельный пункт, сооружаемый на двухпутной линии, имеющий путевое развитие для обгона Обгонный пункт – раздельный пункт, сооружаемый на двухпутной линии, имеющий путевое развитие для обгона поездов

Станция - раздельный пункт, имеющий путевое развитие, позволяющее выполнять операции по приему/отправлению, скрещению, обгону Станция - раздельный пункт, имеющий путевое развитие, позволяющее выполнять операции по приему/отправлению, скрещению, обгону поездов , операции по погрузке и выгрузке груза, обслуживание пассажиров и т. д.

Промежуточная станция Промежуточная станция

Участковая станция Приемо-отправочные парки Пассажирское здание и платформы Вытяжка Сортировочная горка Сортировочный парк Экипировочные Участковая станция Приемо-отправочные парки Пассажирское здание и платформы Вытяжка Сортировочная горка Сортировочный парк Экипировочные устройства Локомотивное хозяйство

Сортировочная станция Сортировочная горка Транзитный парк Парк отправления Сортировочный парк Парк приема Локомотивное и Сортировочная станция Сортировочная горка Транзитный парк Парк отправления Сортировочный парк Парк приема Локомотивное и вагонное Хозяйство Пути экипировки

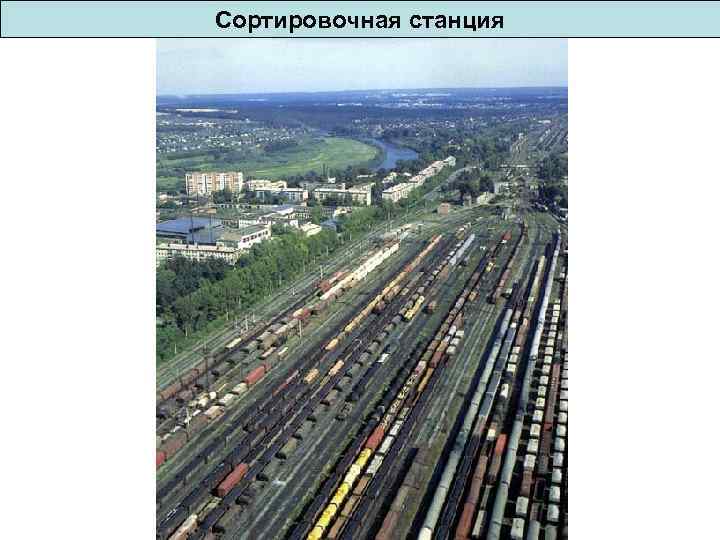

Сортировочная станция Сортировочная станция

Сортировочная станция Сортировочная станция

Пассажирские станции Перронный парк для дальних поездов Техническая станция для Стоянки дальних поездов Пригородный Пассажирские станции Перронный парк для дальних поездов Техническая станция для Стоянки дальних поездов Пригородный перронный парк Парк отстоя пригородных поездов

Пассажирские станции Пассажирские станции

Пассажирские технические станции Условные обозначения: 1 – парк приема; 2 – парк отправления; 3 Пассажирские технические станции Условные обозначения: 1 – парк приема; 2 – парк отправления; 3 – ремонтно-экипировочное депо; 4 – вагонное депо; 5 – парк пригородных составов и резервных вагонов; 6 – цех обмывки вагонов
