Историческая справка О радиоволнах впервые в своих работах в 1868 году рассказал Джеймс Максвелл. Он предложил уравнение, которое описывает световые и радиоволны, как волны электромагнетизма

Историческая справка В 1887 году Генрих Герц экспериментально подтвердил теорию Максвелла, получив в своей лаборатории радиоволны длиной в несколько десятков сантиметров.

Радиоволны – электромагнитное излучение с длинами волн в электромагнитном спектре длиннее инфракрасного света. Радиоволны имеют частоту от 3 к. Гц до 300 ГГц, и соответствующую длину волны от 1 миллиметра до 100 километров. Как и все другие электромагнитные волны, радиоволны распространяются со скоростью света.

Распределение радиоволн по диапазонам Деление радиочастот и радиоволн на диапазоны, установлено международным регламентом радиосвязи. В соответствии с этим регламентом весь спектр электромагнитных волн и частот делят на ряд диапазонов, номера которых «n» определяют их нижние (исключительно) 0, 3 10 n Гц и верхние (включительно) 3 10 n Гц частоты. При этом часть свободно распространяющихся в природных условиях ЭМВ, использующихся в радиотехнике для передачи сигналов, называют радиоволнами.

Диапазон частот Наименование диапазона (сокращенное наименование) Наименование диапазона волн Длина волны 3– 30 к. Гц Очень низкие частоты (ОНЧ) Мириаметровые 100– 10 км 30– 300 к. Гц Низкие частоты (НЧ) Километровые 10– 1 км 300– 3000 к. Гц Средние частоты (СЧ) Гектометровые 1– 0. 1 км 3– 30 МГц Высокие частоты (ВЧ) Декаметровые 100– 10 м 30– 300 МГц Очень высокие частоты (ОВЧ) Метровые 10– 1 м 300– 3000 МГц Ультра высокие частоты (УВЧ) Дециметровые 1– 0. 1 м 3– 30 ГГц Сверхвысокие частоты (СВЧ) Сантиметровые 10– 1 см 30– 300 ГГц Крайне высокие частоты (КВЧ) Миллиметровые 10– 1 мм 300– 3000 ГГц Гипервысокие частоты (ГВЧ) Децимиллиметровы е 1– 0. 1 мм

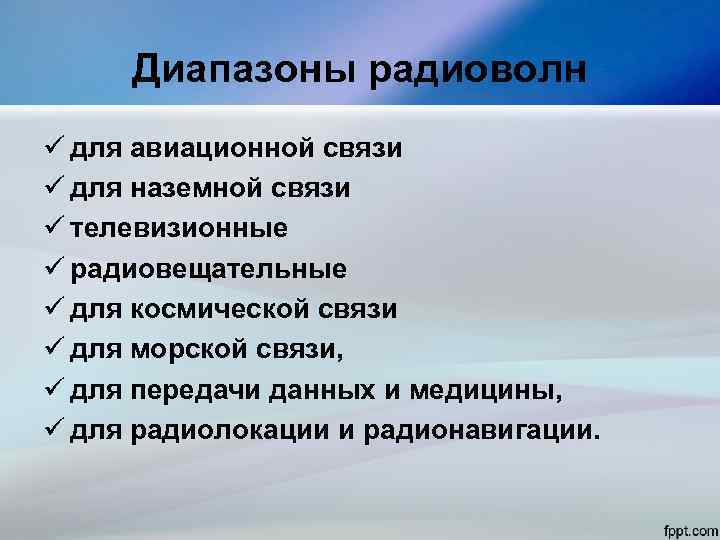

Диапазоны радиоволн ü для авиационной связи ü для наземной связи ü телевизионные ü радиовещательные ü для космической связи ü для морской связи, ü для передачи данных и медицины, ü для радиолокации и радионавигации.

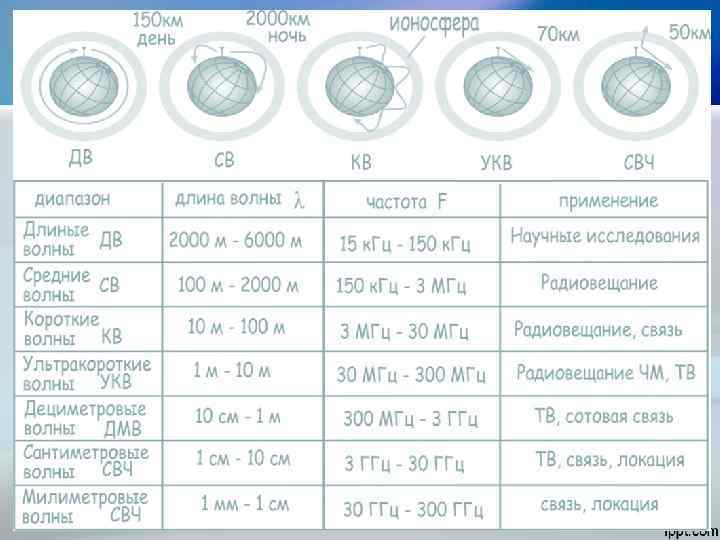

Диапазоны радиоволн

Обозначения диапазонов для подвижной наземной связи

Характеристики некоторых радиопоглощающих материалов Наименование материалов Тип марок Диапазон поглощенных волн, см Коэффициент отражения по мощности, % Ослабление проходящей мощности, % Резиновые коврики В 2 Ф-2 0, 8 - 4 1 - 2 98 - 99 Магнитодиэлектри-ческие пластины ХВ – 0, 8 1 - 2 98 - 99 Поглощающие покрытия на основе поролона «Болото» 0, 8 – 100 1 - 2 98 - 99 Ферритовые пластины СВЧ - 0, 68 15 – 200 3 - 4 96 - 97

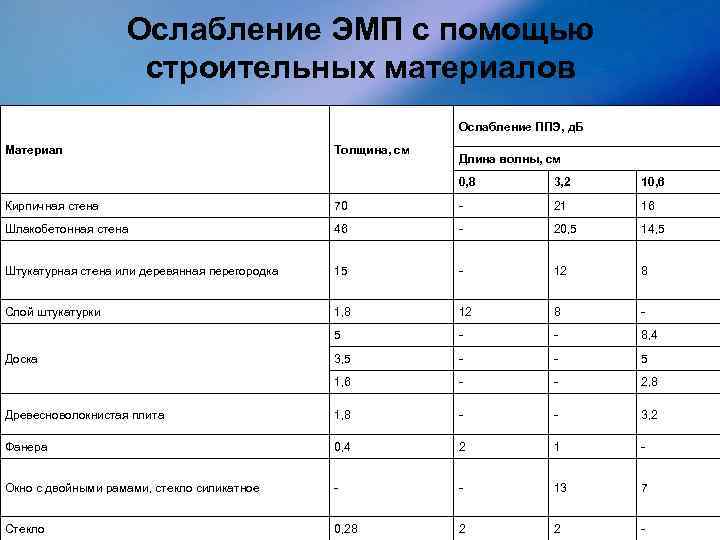

Ослабление ЭМП с помощью строительных материалов Ослабление ППЭ, д. Б Материал Толщина, см Длина волны, см 0, 8 3, 2 10, 6 Кирпичная стена 70 - 21 16 Шлакобетонная стена 46 - 20, 5 14, 5 Штукатурная стена или деревянная перегородка 15 - 12 8 Слой штукатурки 1, 8 12 8 - 5 - - 8, 4 3, 5 - - 5 1, 6 - - 2, 8 Древесноволокнистая плита 1, 8 - - 3, 2 Фанера 0, 4 2 1 - Окно с двойными рамами, стекло силикатное - - 13 7 Стекло 0, 28 2 2 - Доска

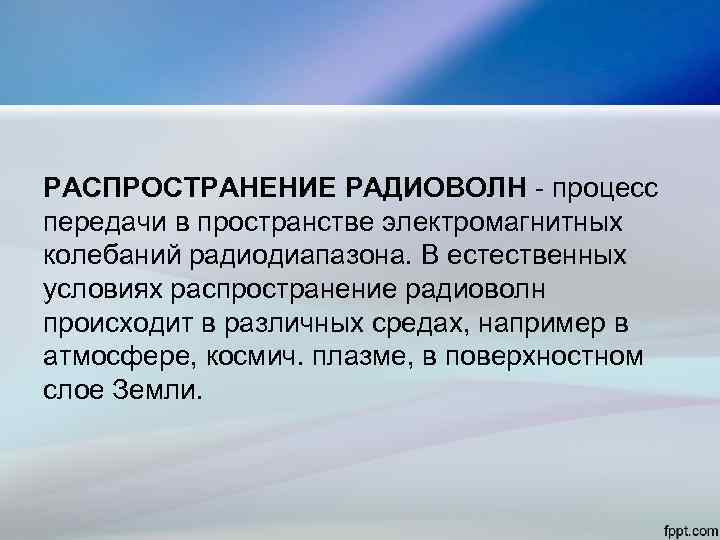

РАСПРОСТРАНЕНИЕ РАДИОВОЛН - процесс передачи в пространстве электромагнитных колебаний радиодиапазона. В естественных условиях распространение радиоволн происходит в различных средах, например в атмосфере, космич. плазме, в поверхностном слое Земли.

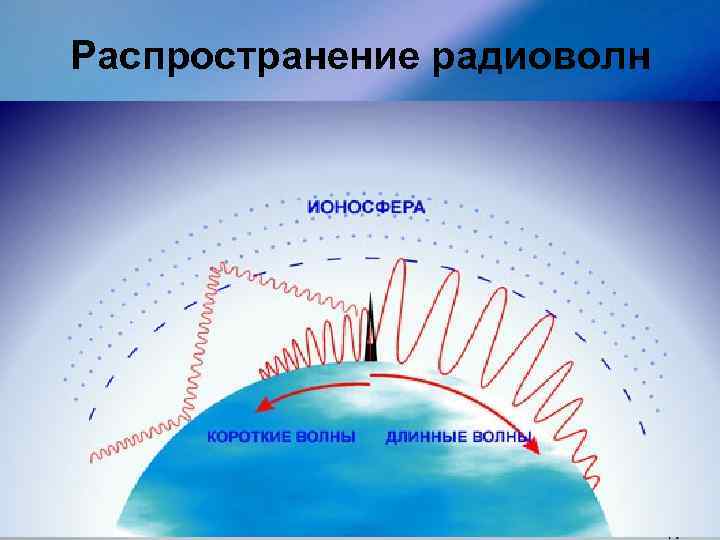

Распространение радиоволн

Распространение КВ и УКВ

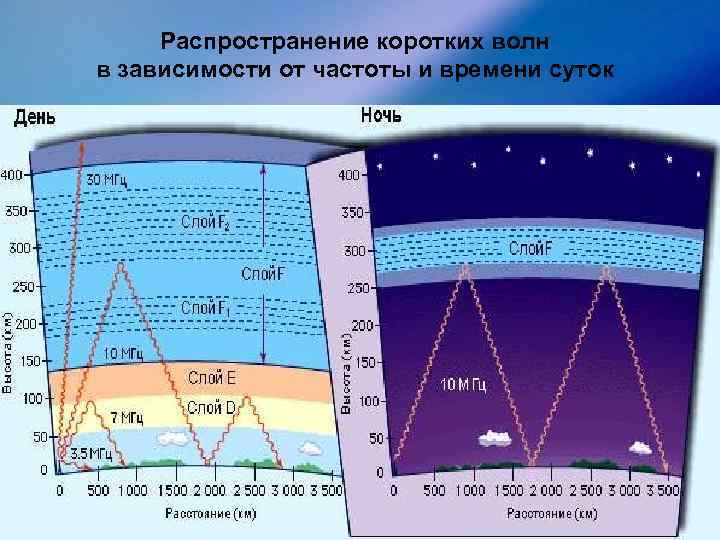

Распространение коротких волн в зависимости от частоты и времени суток

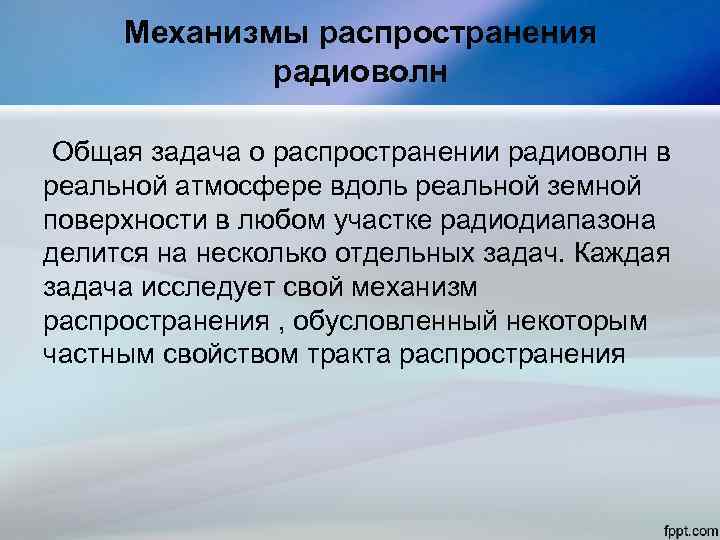

Механизмы распространения радиоволн Общая задача о распространении радиоволн в реальной атмосфере вдоль реальной земной поверхности в любом участке радиодиапазона делится на несколько отдельных задач. Каждая задача исследует свой механизм распространения , обусловленный некоторым частным свойством тракта распространения

Механизмы распространения радиоволн К первому регулярному механизму относится распространение радиоволн вдоль границы раздела воздух-земная поверхность. Этот механизм подчиняется законам дифракции. В этом случае волна называется земной (поверхностной)

Механизмы распространения радиоволн Интенсивная плавная электрическая неоднородность верхних ионизирующих слоев атмосферы является причиной другого регулярного механизма распространения радиоволн с частотой до 30 -40 МГц путем последовательного многократного отражения от ионизированных слоев атмосферы и поверхности Земли. Волна, распространяющаяся по этому принципу, называется пространственной (ионосферной) волной.

Механизмы распространения радиоволн Третий механизм распространения радиоволн обусловлен за счет слабых электрических неоднородностей локального характера, на которых происходит рассеяние радиоволн. Этот механизм рассеяния используют для передачи информации на частотах более 300 МГц на наземных радиолиниях

Механизмы распространения радиоволн Связь с космическим объектом осуществляется за счет прямой волны, которая распространяется через атмосферу и космическое пространство по радиоканалу.
