Классификация пород коллекторов В зависимости от

Классификация пород коллекторов

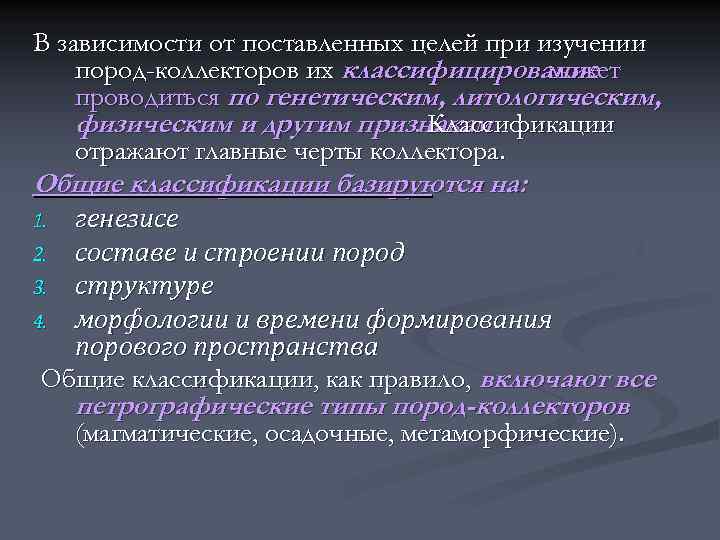

В зависимости от поставленных целей при изучении пород-коллекторов их классифицирование может проводиться по генетическим, литологическим, физическим и другим признакам . Классификации отражают главные черты коллектора. Общие классификации базируются на: 1. генезисе 2. составе и строении пород 3. структуре 4. морфологии и времени формирования порового пространства Общие классификации, как правило, включают все петрографические типы пород-коллекторов (магматические, осадочные, метаморфические).

Классификации коллекторов И. М. Губкина n Поровый тип коллектора n мелкие поры соединены между собой проводящими каналами. n постепенное понижение коллекторских свойств с глубиной n Трещинный тип n поровое пространство представлено открытыми трещинами. n в породе могут параллельно встречаться и межзерновые поры, однако их суммарный объем как правило невелик (до 5 -7 %). n трещинный коллектор как правило вторичный, постдиагенетический. n Смешанный (сложный) тип n Сочетаются различные виды порового пространства (межзерновой, трещинный, каверновый, межформенный, внутриформенный и др. ) n При характеристике коллекторов сложного типа требуется уточнение по виду порового пространства, причем ведущий тип пор помещается в конце определения.

А – поровый коллектор; Б – трещинный коллектор; В - размеры водопроводящих трещин; Г - размеры и плотность расположения зерен в поровом коллекторе; 1 - водонепроницаемые породы, 2 - породы, насыщенные водой.

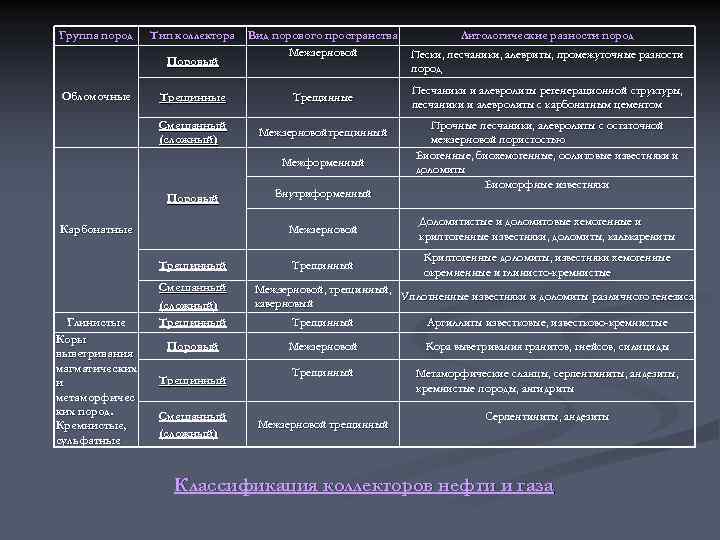

Группа пород Тип коллектора Вид порового пространства Литологические разности пород Межзерновой Пески, песчаники, алевриты, промежуточные разности Поровый пород Обломочные Песчаники и алевролиты регенерационной структуры, Трещинные песчаники и алевролиты с карбонатным цементом Смешанный Прочные песчаники, алевролиты с остаточной Межзерновойтрещинный (сложный) межзерновой пористостью Биогенные, биохемогенные, оолитовые известняки и Межформенный доломиты Биоморфные известняки Поровый Внутриформенный Доломитистые и доломитовые хемогенные и Карбонатные Межзерновой криптогенные известняки, доломиты, калькарениты Криптогенные доломиты, известняки хемогенные Трещинный окремненные и глинисто-кремнистые Смешанный Межзерновой, трещинный, Уплотненные известняки и доломиты различного генезиса (сложный) каверновый Глинистые Трещинный Аргиллиты известковые, известково-кремнистые Коры Поровый Межзерновой Кора выветривания гранитов, гнейсов, силициды выветривания магматических Трещинный Метаморфические сланцы, серпентиниты, андезиты, и Трещинный кремнистые породы, ангидриты метаморфичес ких пород. Смешанный Серпентиниты, андезиты Кремнистые, Межзерновой трещинный (сложный) сульфатные Классификация коллекторов нефти и газа

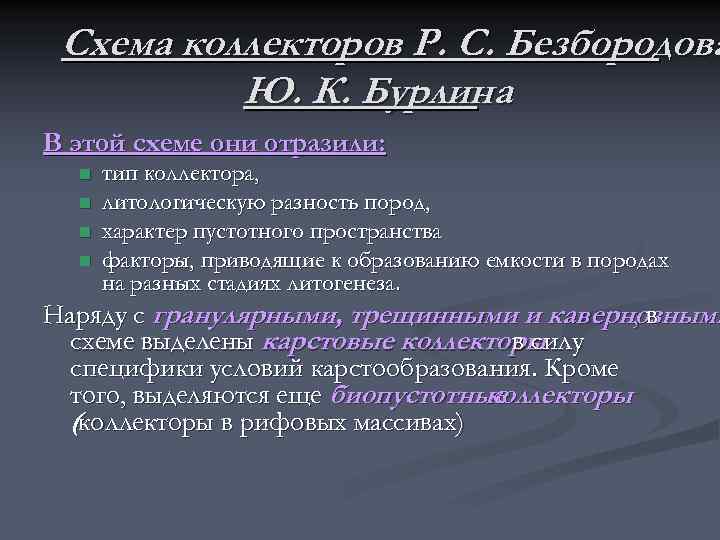

Схема коллекторов Р. С. Безбородова Ю. К. Бурлина В этой схеме они отразили: n тип коллектора, n литологическую разность пород, n характер пустотного пространства n факторы, приводящие к образованию емкости в породах на разных стадиях литогенеза. Наряду с гранулярными, трещинными и кавернозными , в схеме выделены карстовые коллекторы в силу специфики условий карстообразования. Кроме того, выделяются еще биопустотные коллекторы (коллекторы в рифовых массивах)

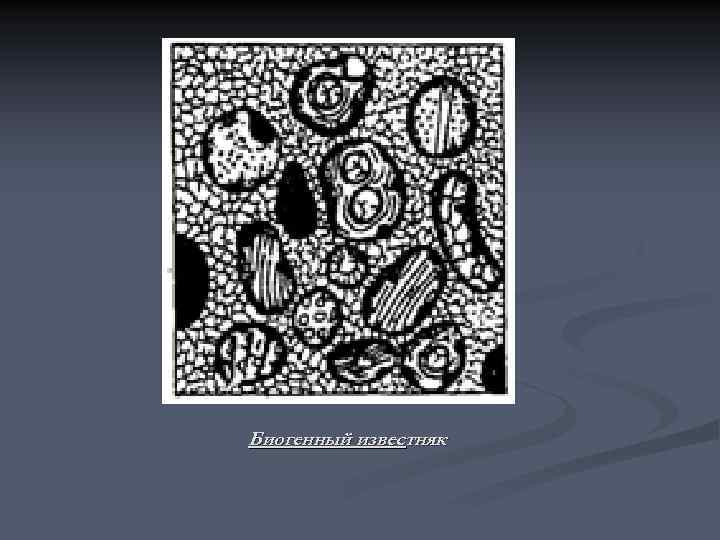

Биогенный известняк

Классификации коллекторов нефти и газа Е. М. Смех За основной параметр коллекторского потенциала пород была принята их емкость, с учетом литологического состава пород, условий аккумуляции и фильтрации углеводородных флюидов Эта схема отразила возросший интерес к коллекторам сложного типа. В природных условиях такие коллекторы являются наиболее распространенными. Широкое распространение сложных коллекторов предопределило усовершенствование их классификаций.

Классификация коллекторов нефти и газа ВНИГРИ, 1985 г. Введены градации: n Тип n Класс коллектора. (по фильтрационным особенностям): n Простыехарактеризуются единой непрерывной системой фильтрационных каналов (поровой или трещинной). n Сложные трещинно-поровые, порово-трещинные, : макронеоднородные. Характеризуются двумя фильтрационными средами: блоковой (пористая матрица) и межблоковой (фильтрующие трещины), одновременно существующими и гидродинамически между собой связанными.

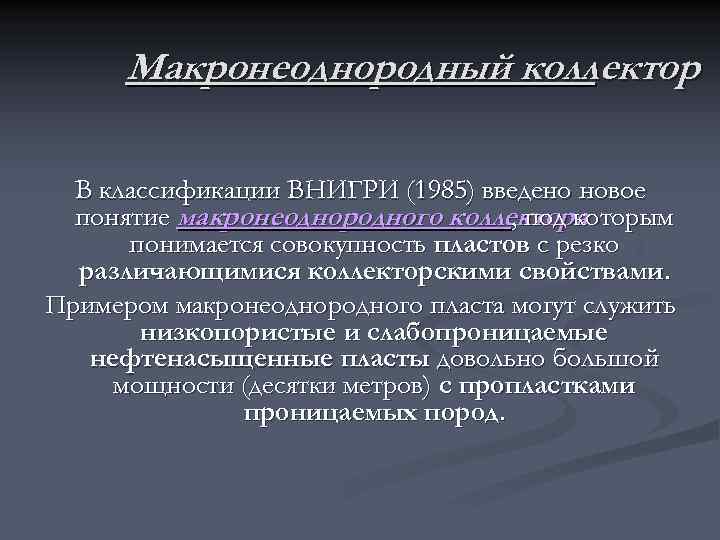

Макронеоднородный коллектор В классификации ВНИГРИ (1985) введено новое понятие макронеоднородного коллектора , под которым понимается совокупность пластов с резко различающимися коллекторскими свойствами. Примером макронеоднородного пласта могут служить низкопористые и слабопроницаемые нефтенасыщенные пласты довольно большой мощности (десятки метров) с пропластками проницаемых пород.

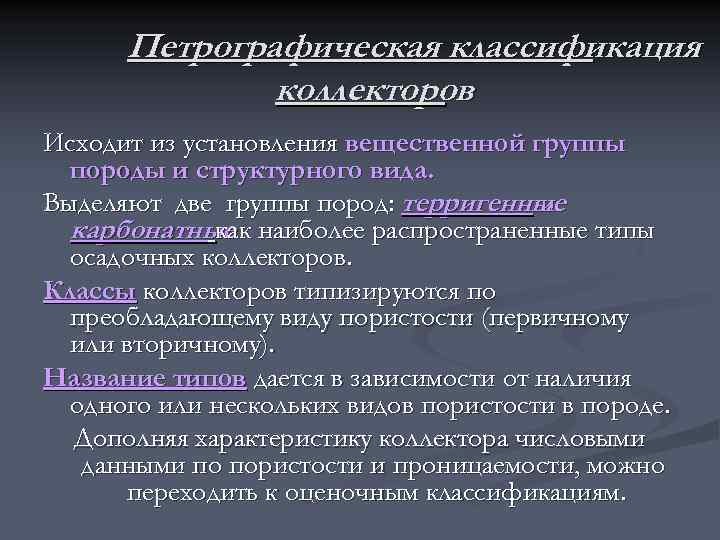

Петрографическая классификация коллекторов Исходит из установления вещественной группы породы и структурного вида. Выделяют две группы пород: терригенные и карбонатные наиболее распространенные типы как осадочных коллекторов. Классы коллекторов типизируются по преобладающему виду пористости (первичному или вторичному). Название типов дается в зависимости от наличия одного или нескольких видов пористости в породе. Дополняя характеристику коллектора числовыми данными по пористости и проницаемости, можно переходить к оценочным классификациям.

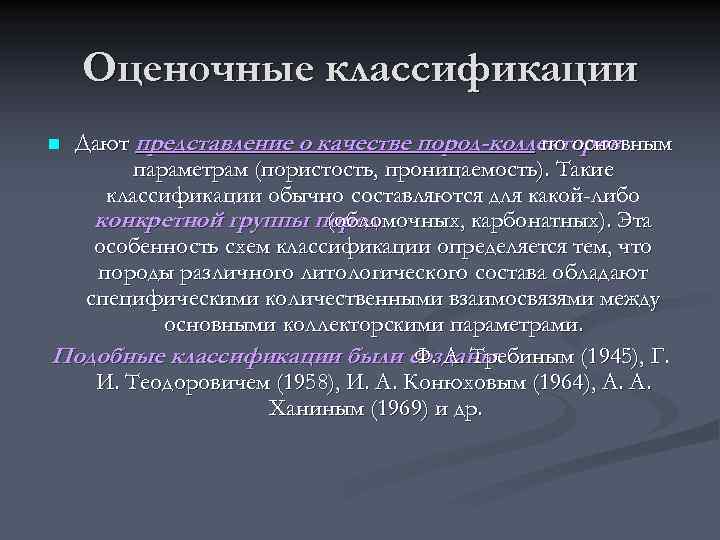

Оценочные классификации n. Дают представление о качестве пород-коллекторов по основным параметрам (пористость, проницаемость). Такие классификации обычно составляются для какой-либо конкретной группы пород (обломочных, карбонатных). Эта особенность схем классификации определяется тем, что породы различного литологического состава обладают специфическими количественными взаимосвязями между основными коллекторскими параметрами. Подобные классификации были созданы Ф. А. Требиным (1945), Г. И. Теодоровичем (1958), И. А. Конюховым (1964), А. А. Ханиным (1969) и др.

Вывод Большое количество классификаций свидетельствует разностороннем подходе к изучению коллекторов (петрографическом, генетическом, емкостно- фильтрационном и др. ) и сложности самого объекта исследований. Следует признать, что до сих пор не разработана систематика пород-коллекторов, основанн анализе зависимостей между структурно-текстурными фильтрационно-емкостными параметрами, не всегда удается достаточно надежно увязывать характер пористого пространства с определенными геологическими процес стадиями литогенеза .
