Классификация подземных вод Под Землей сосредоточено в 37 раз больше воды, чем во всех Классификация подземных вод Под Землей сосредоточено в 37 раз больше воды, чем во всех озерах, болотах и реках мира. Ее масса составляет 5 1017 тонн, что чуть меньше общей массы воды Мирового океана (1, 5 1018 т). Гидрогеология – наука, которая занимается изучением подземных вод

Происхождение подземных вод I. Экзогенное: 1. Инфильтрационные; 2. Конденсационные; 3. Седиментационные (остаточные) II. Эндогенное: Происхождение подземных вод I. Экзогенное: 1. Инфильтрационные; 2. Конденсационные; 3. Седиментационные (остаточные) II. Эндогенное: 4. Ювенильные (пришедшие с больших глубин) а) Магматогенные; б) Метаморфогенные

Нагретые минеральные воды м о р е Осадочные породы, насыщенные водой Погружение при тектонических Нагретые минеральные воды м о р е Осадочные породы, насыщенные водой Погружение при тектонических движениях Образование магмы (5% Н 2 О) Участие воды в метаморфизме и магматизме

Классификация по физическому состоянию Различают: 1) связанные воды, которые способны перемещаться под действием сил Классификация по физическому состоянию Различают: 1) связанные воды, которые способны перемещаться под действием сил тяжести: q гравитационные 2) связанные воды, q гидроскопическая (сорбционная) – физически прочно связанная вода q пленочная (физически рыхлосвязанная) q капиллярная q химически прочно связанная вода (кристаллизационная, гидратная) Cu. SO 4 2 H 2 O; Fe 2 O 3 n. H 2 O 1 - частицы породы; 2 - молекулы воды в виде пара

Классификация по химическому составу Гидрохимические типы подземных вод определяются по содержанию преобладающих анионов и Классификация по химическому составу Гидрохимические типы подземных вод определяются по содержанию преобладающих анионов и катионов и газов: HCO-3 Na+ CO 2, H 2 S, H 2, CH 4, SO-24 Cl- Cl 2, N 2, O 2, Rn Ca 2+ Mg 2+ Общая минерализация по В. И. Вернадскому: (г/л; мг/дм 3) 1. 2. 3. 4. Пресные – 0, 2 -1, 0 г/л Солоноватые – 1, 0 -35, 0 г/л (1, 0 -10, 0 г/л) Соленые – 35, 0 -50, 0 г/л (от 10, 0 -50, 0 г/л) Рассолы – 50, 0 -400, 0 г/л

Химический состав подземных вод (Краснокаменское месторождение нефти) CH 4 M 260 Cl 99 J Химический состав подземных вод (Краснокаменское месторождение нефти) CH 4 M 260 Cl 99 J 1 Br 30 H 2 S 375 (K+Na)70 Ca 22 В хлоридно-кальциевых водах нефтяных и газовых месторождений очень много B, Br, J, Sr, Z, H 2 S отсутствуют сульфаты (или их мало)

обладают лечебными свойствами обладают лечебными свойствами

Гейзеры, бурлящие грязевые источники, шипящие фумаролы (Япония) Гейзеры, бурлящие грязевые источники, шипящие фумаролы (Япония)

Классификация подземных вод по температуре (по В. В. Иванову) q Холодные – до 200 Классификация подземных вод по температуре (по В. В. Иванову) q Холодные – до 200 С q Теплые – от 200 -370 С q Горячие (термальные) – от 370 до 420 С q Очень горячие (гипертермальные) – свыше 420 С по залеганию в горных породах q Верховодка q Грунтовые воды q Пластовые (межпластовые) q Трещинные

Воды нефтяных и газовых месторождений Схема расположения нефтяных вод в залежах нефти или газа Воды нефтяных и газовых месторождений Схема расположения нефтяных вод в залежах нефти или газа

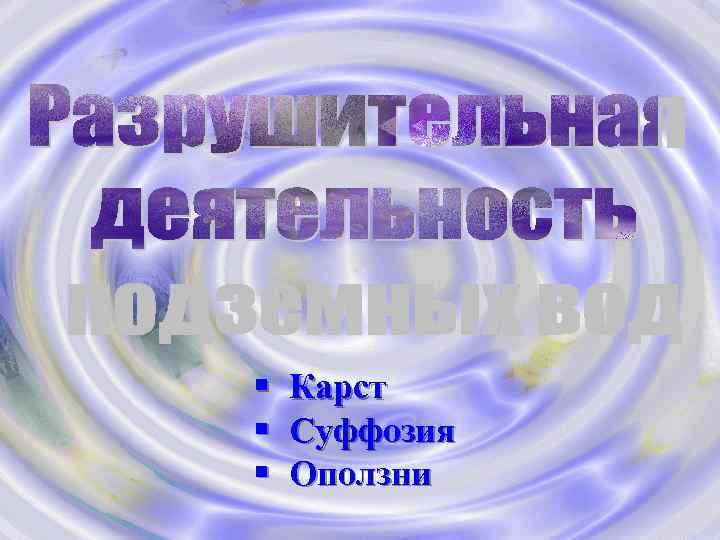

§ Карст § Суффозия § Оползни § Карст § Суффозия § Оползни

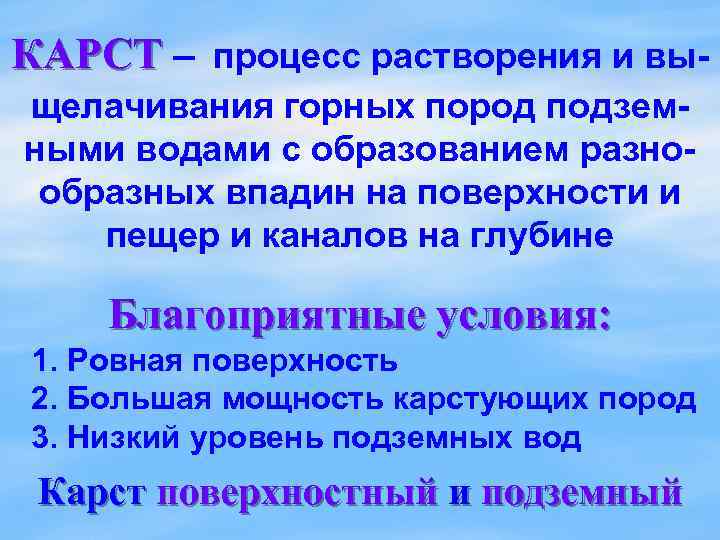

КАРСТ – процесс растворения и выщелачивания горных пород подземными водами с образованием разнообразных впадин КАРСТ – процесс растворения и выщелачивания горных пород подземными водами с образованием разнообразных впадин на поверхности и пещер и каналов на глубине Благоприятные условия: 1. Ровная поверхность 2. Большая мощность карстующих пород 3. Низкий уровень подземных вод Карст поверхностный и подземный

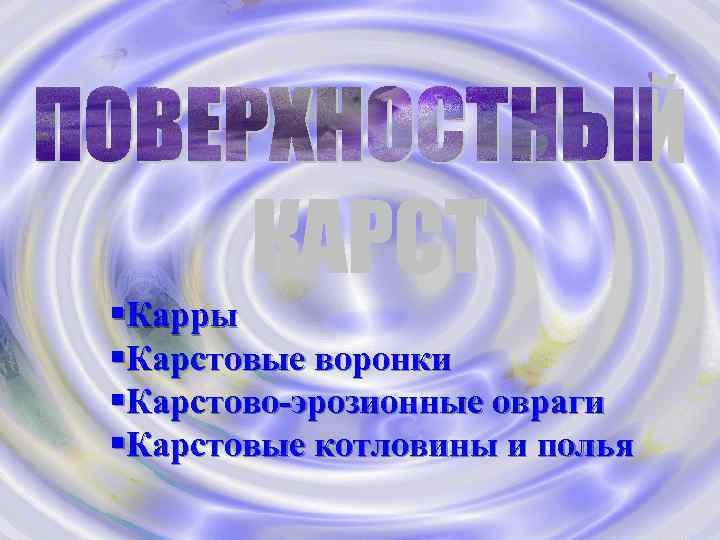

§Карры §Карстовые воронки §Карстово-эрозионные овраги §Карстовые котловины и полья §Карры §Карстовые воронки §Карстово-эрозионные овраги §Карстовые котловины и полья

Карровое поле на Чатырдаге (Крым) Карры в ущелье Кульсу Карровое поле на Чатырдаге (Крым) Карры в ущелье Кульсу

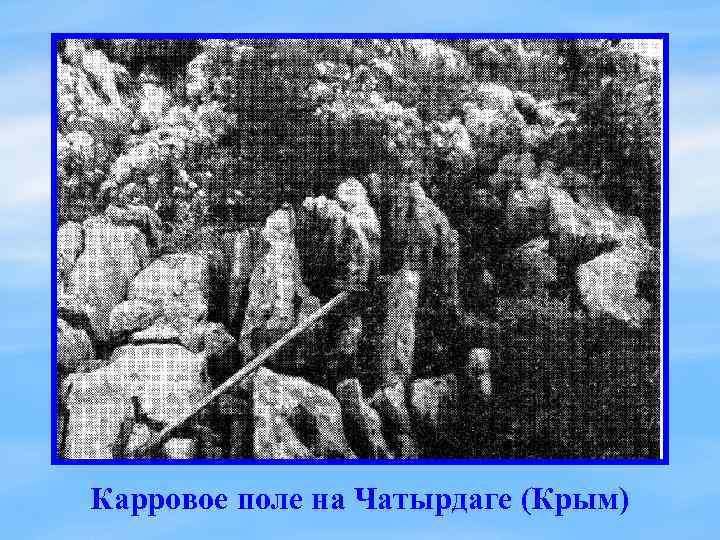

Карровое поле на Чатырдаге (Крым) Карровое поле на Чатырдаге (Крым)

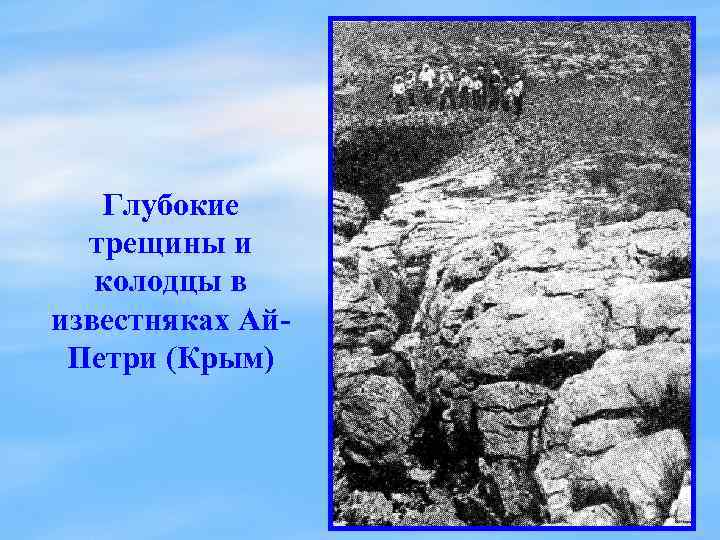

Глубокие трещины и колодцы в известняках Ай. Петри (Крым) Глубокие трещины и колодцы в известняках Ай. Петри (Крым)

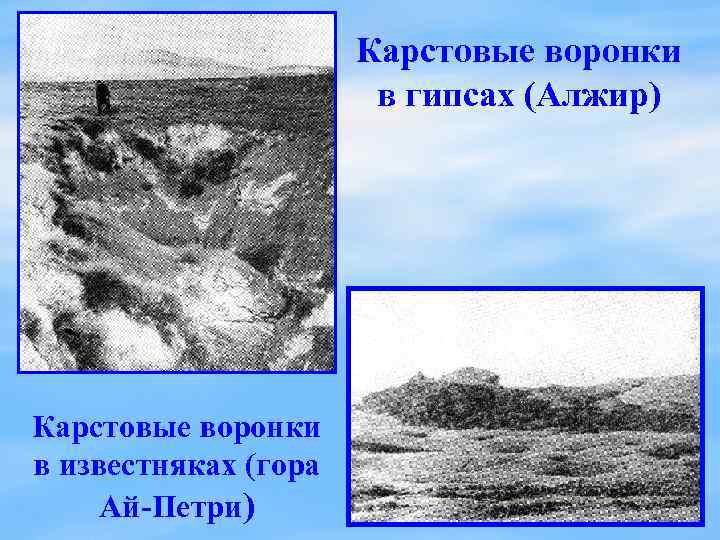

Карстовые воронки в гипсах (Алжир) Карстовые воронки в известняках (гора Ай-Петри) Карстовые воронки в гипсах (Алжир) Карстовые воронки в известняках (гора Ай-Петри)

Горы Гуйлинь – возвышающиеся над равниной известняковые столпы – одно из прекраснейших чудес Китая Горы Гуйлинь – возвышающиеся над равниной известняковые столпы – одно из прекраснейших чудес Китая

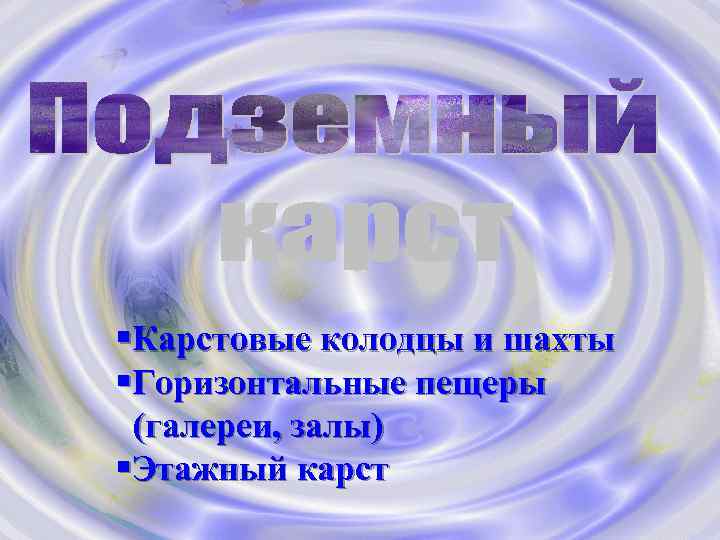

§Карстовые колодцы и шахты §Горизонтальные пещеры (галереи, залы) §Этажный карст §Карстовые колодцы и шахты §Горизонтальные пещеры (галереи, залы) §Этажный карст

Схема образования подземного карста Схема образования подземного карста

Карлсбадские пещеры План Кунгурской пещеры Карлсбадские пещеры План Кунгурской пещеры

Суффозия Суффозия

Оползень Оползень

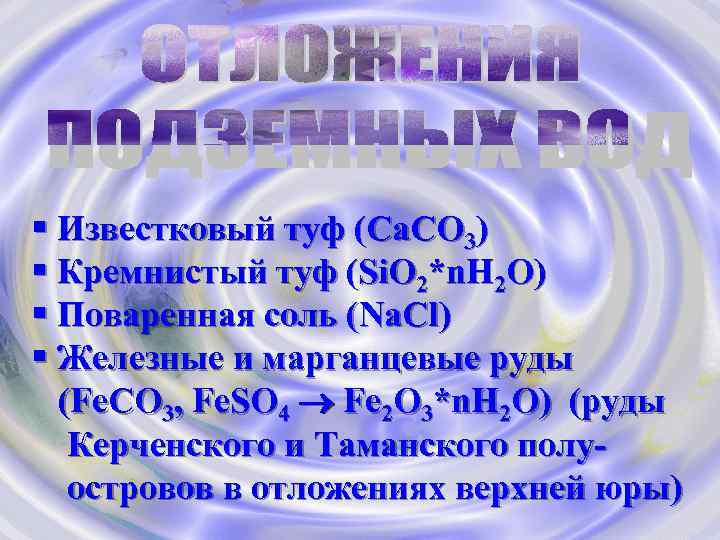

§ Известковый туф (Ca. CO 3) § Кремнистый туф (Si. O 2*n. H 2 § Известковый туф (Ca. CO 3) § Кремнистый туф (Si. O 2*n. H 2 O) § Поваренная соль (Na. Cl) § Железные и марганцевые руды (Fe. CО 3, Fe. SО 4 Fe 2 O 3*n. H 2 O) (руды Керченского и Таманского полуостровов в отложениях верхней юры)

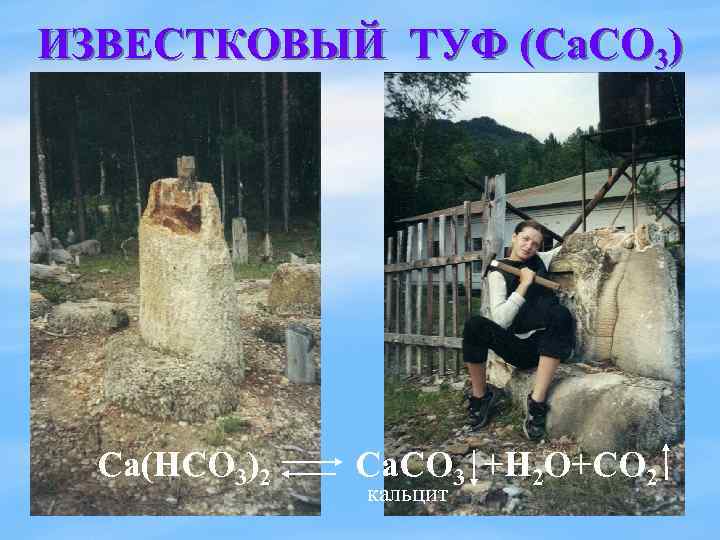

ИЗВЕСТКОВЫЙ ТУФ (Ca. CO 3) Ca(HCO 3)2 Ca. CO 3 +H 2 O+CO 2 ИЗВЕСТКОВЫЙ ТУФ (Ca. CO 3) Ca(HCO 3)2 Ca. CO 3 +H 2 O+CO 2 кальцит

Натечные террасы высотой до 200 м термальных источников Памуккале (Турция) Натечные террасы высотой до 200 м термальных источников Памуккале (Турция)

Гейзериты (Si. O 2 n. H 2 O) Гейзериты (Si. O 2 n. H 2 O)

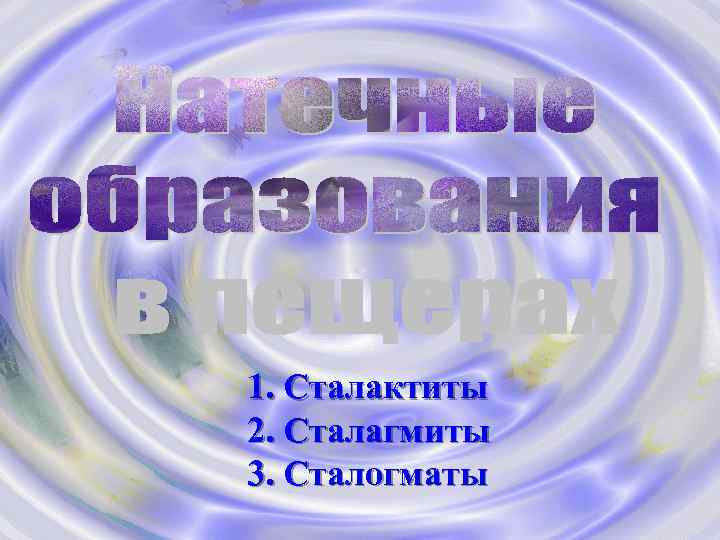

1. Сталактиты 2. Сталагмиты 3. Сталогматы 1. Сталактиты 2. Сталагмиты 3. Сталогматы

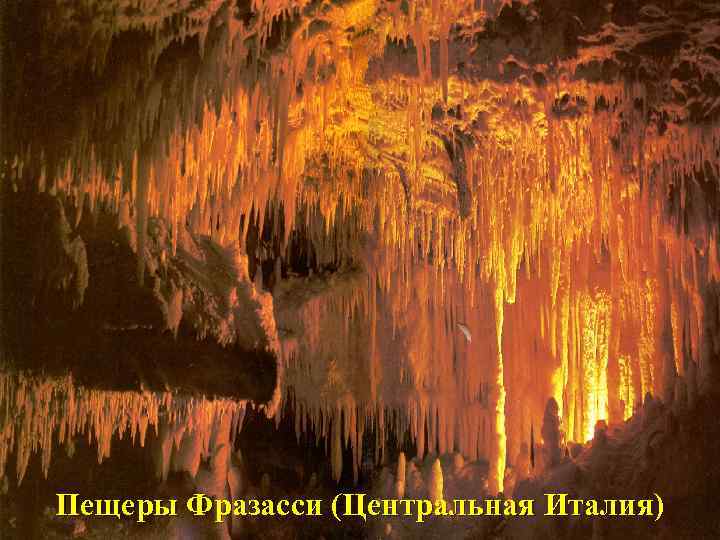

Пещеры Фразасси (Центральная Италия) Пещеры Фразасси (Центральная Италия)

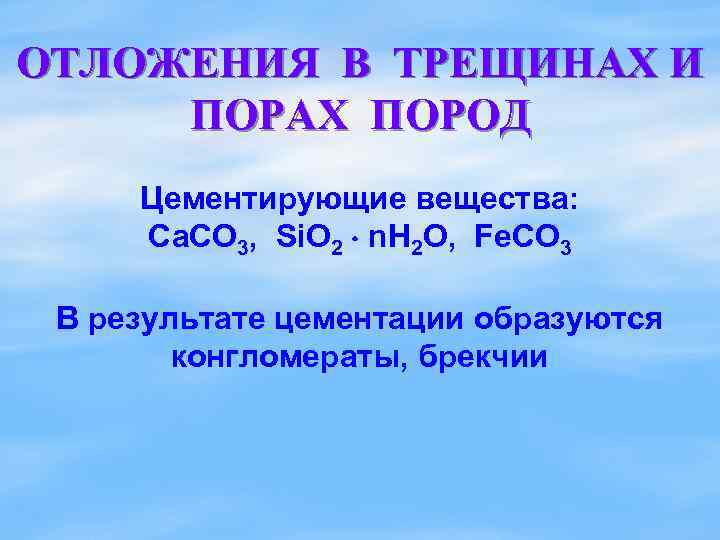

ОТЛОЖЕНИЯ В ТРЕЩИНАХ И ПОРАХ ПОРОД Цементирующие вещества: Ca. CO 3, Si. O 2 ОТЛОЖЕНИЯ В ТРЕЩИНАХ И ПОРАХ ПОРОД Цементирующие вещества: Ca. CO 3, Si. O 2 n. H 2 O, Fe. CO 3 В результате цементации образуются конгломераты, брекчии

Схема залегания грунтовой воды и соотношение ее с верховодкой I- зона аэрации; II- зона Схема залегания грунтовой воды и соотношение ее с верховодкой I- зона аэрации; II- зона насыщения водой (грунтовая вода); III- водоупорное ложе; IVзона капиллярного поднятия; V- верховодка; VI- почвенные воды; 1 - песок; 2 - водонасыщенный песок; 3 - глина; 4 - тяжелый суглинок; 5 - нисходящий источник; 6 - направленное движение грунтовых вод; 7 - зеркало, или уровень, грунтовых вод

Схема залегания и движения грунтовых вод в междуречном массиве: 1 - песок; 2 - Схема залегания и движения грунтовых вод в междуречном массиве: 1 - песок; 2 - суглинок; 3 - минимальный уровень грунтовых вод; 4 - максимальный уровень

Артезианский бассейн Разрез артезианского бассейна при мульдообразном (I) и моноклинальном (II) залегании пород: а- Артезианский бассейн Разрез артезианского бассейна при мульдообразном (I) и моноклинальном (II) залегании пород: а- область питания; б-область напора; в - область разгрузки (дренирования); Н 1 и Н 2 - напор; Ммощность артезианского пласта; 1 - водоносные породы; 2 - водонепроницаемые породы; 3 пьезометрический уровень. Стрелками показано направление движения артезианских вод

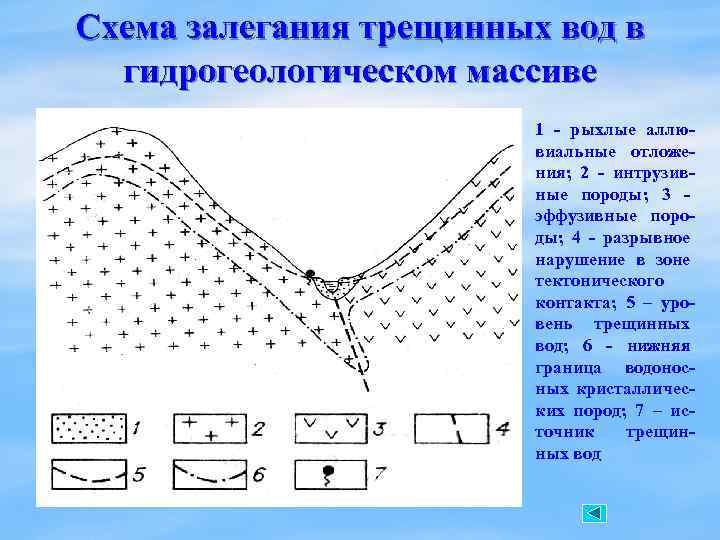

Схема залегания трещинных вод в гидрогеологическом массиве 1 - рыхлые аллювиальные отложения; 2 - Схема залегания трещинных вод в гидрогеологическом массиве 1 - рыхлые аллювиальные отложения; 2 - интрузивные породы; 3 эффузивные породы; 4 - разрывное нарушение в зоне тектонического контакта; 5 – уровень трещинных вод; 6 - нижняя граница водоносных кристаллических пород; 7 – источник трещинных вод
