Классификация мин Термин Мина В Военной Терминологии Существует

Классификация мин Термин «Мина» В Военной Терминологии Существует Очень Давно. Профессор В. В. Яковлев В Своей Книге «История Крепостей» Указывает, Что Первоначально Этот Термин Еще За 300 -400 Лет До Нашей Эры Использовался Для Обозначения Подкопов Под Стены И Башни Крепостей С Целью Обвала, Обрушения Последних В Пустое Пространство (Горн), Устроенное В Конце Подкопной Галереи.

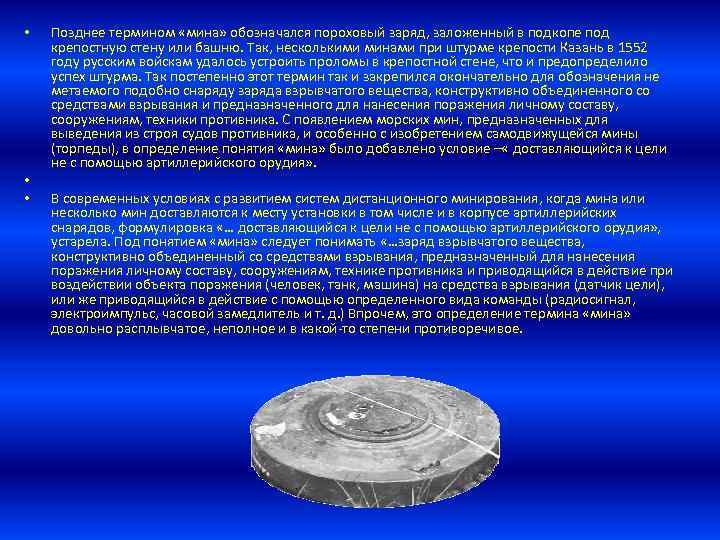

• • • Позднее термином «мина» обозначался пороховый заряд, заложенный в подкопе под крепостную стену или башню. Так, несколькими минами при штурме крепости Казань в 1552 году русским войскам удалось устроить проломы в крепостной стене, что и предопределило успех штурма. Так постепенно этот термин так и закрепился окончательно для обозначения не метаемого подобно снаряду заряда взрывчатого вещества, конструктивно объединенного со средствами взрывания и предназначенного для нанесения поражения личному составу, сооружениям, техники противника. С появлением морских мин, предназначенных для выведения из строя судов противника, и особенно с изобретением самодвижущейся мины (торпеды), в определение понятия «мина» было добавлено условие – « доставляющийся к цели не с помощью артиллерийского орудия» . В современных условиях с развитием систем дистанционного минирования, когда мина или несколько мин доставляются к месту установки в том числе и в корпусе артиллерийских снарядов, формулировка «… доставляющийся к цели не с помощью артиллерийского орудия» , устарела. Под понятием «мина» следует понимать «…заряд взрывчатого вещества, конструктивно объединенный со средствами взрывания, предназначенный для нанесения поражения личному составу, сооружениям, технике противника и приводящийся в действие при воздействии объекта поражения (человек, танк, машина) на средства взрывания (датчик цели), или же приводящийся в действие с помощью определенного вида команды (радиосигнал, электроимпульс, часовой замедлитель и т. д. ) Впрочем, это определение термина «мина» довольно расплывчатое, неполное и в какой-то степени противоречивое.

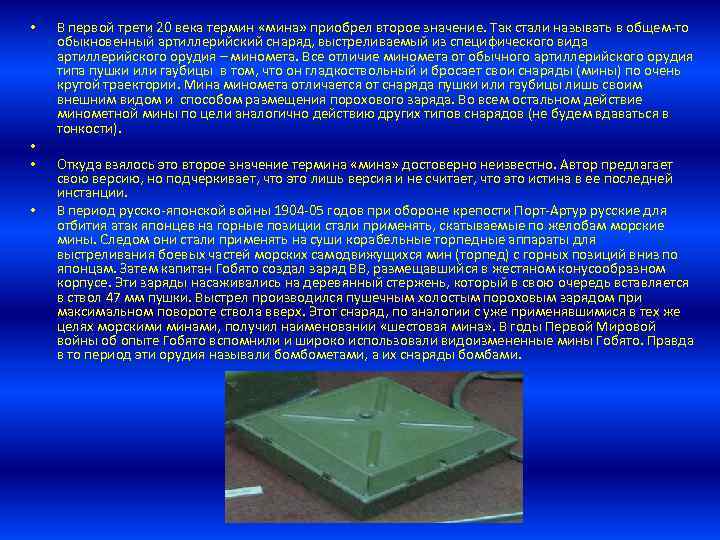

• • В первой трети 20 века термин «мина» приобрел второе значение. Так стали называть в общем-то обыкновенный артиллерийский снаряд, выстреливаемый из специфического вида артиллерийского орудия – миномета. Все отличие миномета от обычного артиллерийского орудия типа пушки или гаубицы в том, что он гладкоствольный и бросает свои снаряды (мины) по очень крутой траектории. Мина миномета отличается от снаряда пушки или гаубицы лишь своим внешним видом и способом размещения порохового заряда. Во всем остальном действие минометной мины по цели аналогично действию других типов снарядов (не будем вдаваться в тонкости). Откуда взялось это второе значение термина «мина» достоверно неизвестно. Автор предлагает свою версию, но подчеркивает, что это лишь версия и не считает, что это истина в ее последней инстанции. В период русско-японской войны 1904 -05 годов при обороне крепости Порт-Артур русские для отбития атак японцев на горные позиции стали применять, скатываемые по желобам морские мины. Следом они стали применять на суши корабельные торпедные аппараты для выстреливания боевых частей морских самодвижущихся мин (торпед) с горных позиций вниз по японцам. Затем капитан Гобято создал заряд ВВ, размещавшийся в жестяном конусообразном корпусе. Эти заряды насаживались на деревянный стержень, который в свою очередь вставляется в ствол 47 мм пушки. Выстрел производился пушечным холостым пороховым зарядом при максимальном повороте ствола вверх. Этот снаряд, по аналогии с уже применявшимися в тех же целях морскими минами, получил наименовании «шестовая мина» . В годы Первой Мировой войны об опыте Гобято вспомнили и широко использовали видоизмененные мины Гобято. Правда в то период эти орудия называли бомбометами, а их снаряды бомбами.

• • • • При возрождении этого вида оружия в 30 годы сочли термины «бомба» и «бомбомет» не очень подходящими, так как эти два слова уже прочно закрепились в авиации (авиабомба) и морском флоте (глубинная бомба, бомбомет). Вспомнили про название миномет и мина. Так этот термин закрепился в его втором значении. Итак, термин «мина» применяется в двух значениях – мина, как артиллерийский снаряд, и мина, как инженерный боеприпас. Не редко для различения, о чем именно в данном контексте идет речь, применяют уточняющие термины «инженерная мина» , «минометная мина» . Ниже по тексту речь будет идти о классификации только инженерных мин. Единой законодательно утвержденной или стандартизированной классификации инженерных мин не существует. Во всяком случае в Советской (Российской) Армии. Общепринятыми типами классификации являются несколько, в зависимости от критерия (принципа) по которому в данном типе классификации разделяются группы мин: - По предназначению. - По способу причинения вреда данным типом мины. - По степени управляемости мины. - По принципу используемого датчика цели. - По форме, направлению и размером зоны поражения. - По способу доставки к месту применения (способу установки). - По типу взрывчатого вещества, применяемого в мине. - По обезвреживаемости и извлекаемости. - По времени постановки на боевой взвод. Основным типом классификации считается первый.

• • • • • По предназначению мины делятся на три основные группы: - Противотанковые. - Противопехотные. - Специальные: - Противотранспортные: - Противопоездные (железнодорожные); - Противоавтомобильные (автодорожные); - Противосамолетные (аэродромные); - Противодесантные; - Объектные; - Сигнальные; - Ловушки; - Особые. В некоторых Руководствах, Наставлениях мины по предназначению делятся не на три основные группы, а на восемь (противотанковые, противопехотные, противотранспортные, противодесантные, объектные, сигнальные, ловушки, особые). Автор полагает, что деление на три группы все же более верное. Дело в том, что минами противотанковыми и противопехотными обязаны уметь пользоваться военнослужащие всех родов войск (мотострелки, танкисты, артиллеристы, десантники и т. д. ), а со всеми остальными минами работают только специалисты саперы. В основном, все типы мин могут выпускаться в трех основных модификациях – боевые, учебные, учебно-имитационные (практические). С тем, чтобы не путать читателя рассмотрим основные группы мин в их остальных типах классификации.

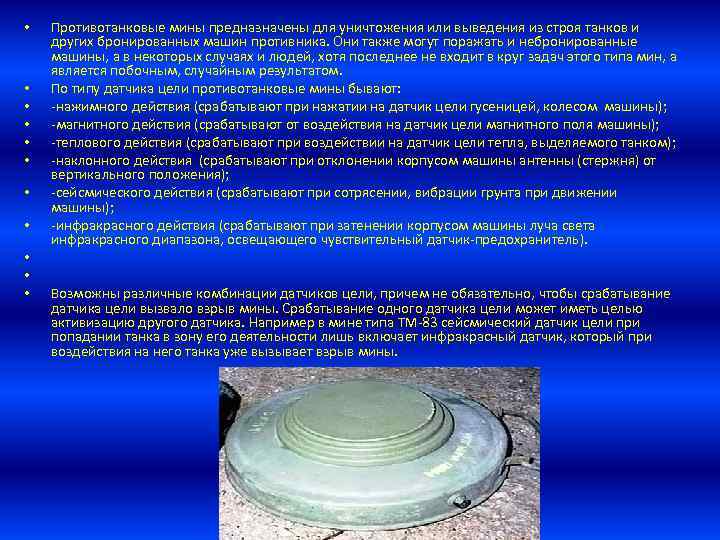

• • • Противотанковые мины предназначены для уничтожения или выведения из строя танков и других бронированных машин противника. Они также могут поражать и небронированные машины, а в некоторых случаях и людей, хотя последнее не входит в круг задач этого типа мин, а является побочным, случайным результатом. По типу датчика цели противотанковые мины бывают: -нажимного действия (срабатывают при нажатии на датчик цели гусеницей, колесом машины); -магнитного действия (срабатывают от воздействия на датчик цели магнитного поля машины); -теплового действия (срабатывают при воздействии на датчик цели тепла, выделяемого танком); -наклонного действия (срабатывают при отклонении корпусом машины антенны (стержня) от вертикального положения); -сейсмического действия (срабатывают при сотрясении, вибрации грунта при движении машины); -инфракрасного действия (срабатывают при затенении корпусом машины луча света инфракрасного диапазона, освещающего чувствительный датчик-предохранитель). Возможны различные комбинации датчиков цели, причем не обязательно, чтобы срабатывание датчика цели вызвало взрыв мины. Срабатывание одного датчика цели может иметь целью активизацию другого датчика. Например в мине типа ТМ-83 сейсмический датчик цели при попадании танка в зону его деятельности лишь включает инфракрасный датчик, который при воздействия на него танка уже вызывает взрыв мины.

• • • По способу причинения вреда противотанковые мины делятся: - Противогусеничные (разрушают траки гусеницы, колесо и тем самым лишают танк подвижности); - Противоднищевые (пробивают днище танка и вызывают в нем пожар, детонацию боекомплета, выход из строя трансмиссии или двигателя, гибель или ранение членов экипажа); - Противобортовые (пробивают дно танка и вызывают в нем пожар, детонацию боекомплета, выход из строя трансмиссии или двигателя, гибель или ранение членов экипажа). По степени управляемости противотанковые мины делятся на неуправляемые и управляемые. Как правило в противотанковых минах, управляемость заключается в переключении оператора с пульта управления датчика цели в боевое или безопасное положение. Управление может осуществляться по радиолинии или по проводной линии. Смысл такой управляемости заключается в том, чтобы при движении через минное поле своих танков они не подрывались, а также танки противника наоборот. Управляемость ПТ минами в смысле подрыва мин оператором, когда танк окажется в зоне поражения, в настоящее время не применяется. По способу установки ПТ мины делятся на: - устанавливаемые вручную (солдатами саперами); - устанавливаемые средствами механизации (гусеничные и прицепные минные раскладчики); - устанавливаемый средствами дистанционного минирования (ракетные, авиационные, артиллерийские системы);

• • • Как правило, большая часть типов ПТ мин, устанавливаемых средствами механизации, может устанавливаться вручную и наоборот. Мины дистанционного минирования обычно применяются только этим способом доставки и установки. По извлекаемости и обезвреживаемости ПТ мины делятся: - извлекаемые обезвреживаемые; -извлекаемые необезвреживаемые; -не извлекаемые необезвреживаемые. Оба эти термины между собой довольно схожи, но обозначают не одно и тоже. Обезвреживаемость заключается в возможности переводить взрыватель мины в одно из двух положений – безопасное или боевое (неважно – извлечением взрывателя из мины или же с помощью переключателя, предохранительной чеки и т. п. Извлекаемость же заключается в возможности удалить мину с места ее установки. Если мина неизвлекаемая, то при попытке удаления произойдет ее взрыв.

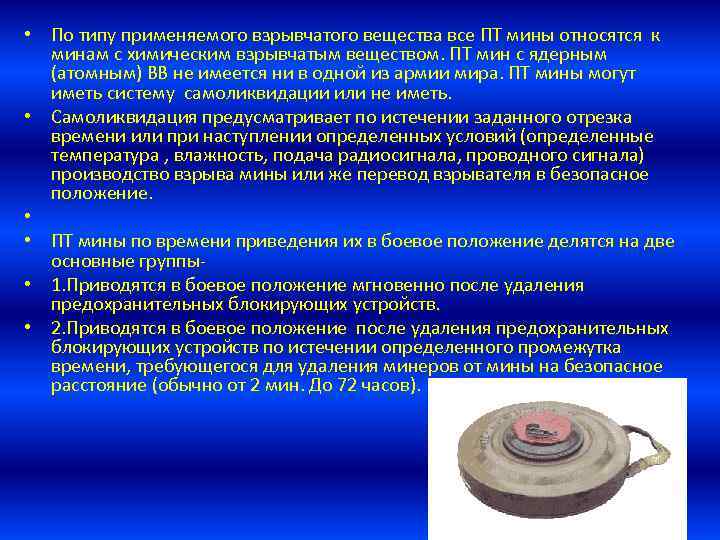

• По типу применяемого взрывчатого вещества все ПТ мины относятся к минам с химическим взрывчатым веществом. ПТ мин с ядерным (атомным) ВВ не имеется ни в одной из армии мира. ПТ мины могут иметь систему самоликвидации или не иметь. • Самоликвидация предусматривает по истечении заданного отрезка времени или при наступлении определенных условий (определенные температура , влажность, подача радиосигнала, проводного сигнала) производство взрыва мины или же перевод взрывателя в безопасное положение. • • ПТ мины по времени приведения их в боевое положение делятся на две основные группы • 1. Приводятся в боевое положение мгновенно после удаления предохранительных блокирующих устройств. • 2. Приводятся в боевое положение после удаления предохранительных блокирующих устройств по истечении определенного промежутка времени, требующегося для удаления минеров от мины на безопасное расстояние (обычно от 2 мин. До 72 часов).

• • Противопехотные мины предназначены для уничтожения или выведения из строя личного состава противника. Как правило, эти мины неспособны причинить существенный вред танкам, бронемашинам и автомобилям противника. Максимум – это повредить колесо автомобиля, обшивку, стекла, радиатор. По типу датчика цели противопехотные мины бывают: - нажимного действия (срабатывание мины происходит при нажатие на датчик ноги человека); -натяжного действия (срабатывание мины происходит при натяжении проволочного датчика ногой или телом человека); -обрывного действия (срабатывание мины происходит при нарушении целости тонкого малопрочного провода при задевании за него ногой или телом); -сейсмического действия (срабатывание мины происходит от сотрясения почвы при движении человека); -теплового действия (срабатывание мины происходит при взаимодействии на датчик тепла, исходящего от тела человека); -инфракрасного действия (мина срабатывает при затенении телом человека луча света инфракрасного диапазона, освещающего чувствительный датчикпредохранитель); -магнитного действия (мина реагирует на металл, имеющийся у человека).

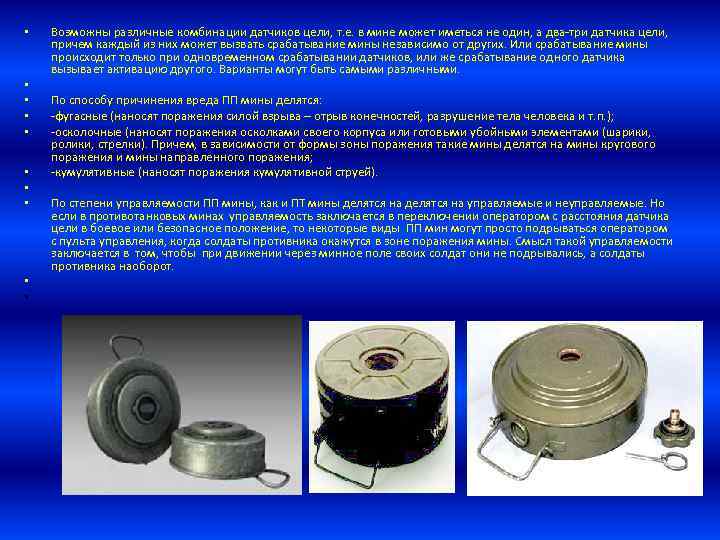

• • • Возможны различные комбинации датчиков цели, т. е. в мине может иметься не один, а два-три датчика цели, причем каждый из них может вызвать срабатывание мины независимо от других. Или срабатывание мины происходит только при одновременном срабатывании датчиков, или же срабатывание одного датчика вызывает активацию другого. Варианты могут быть самыми различными. По способу причинения вреда ПП мины делятся: -фугасные (наносят поражения силой взрыва – отрыв конечностей, разрушение тела человека и т. п. ); -осколочные (наносят поражения осколками своего корпуса или готовыми убойными элементами (шарики, ролики, стрелки). Причем, в зависимости от формы зоны поражения такие мины делятся на мины кругового поражения и мины направленного поражения; -кумулятивные (наносят поражения кумулятивной струей). По степени управляемости ПП мины, как и ПТ мины делятся на управляемые и неуправляемые. Но если в противотанковых минах управляемость заключается в переключении оператором с расстояния датчика цели в боевое или безопасное положение, то некоторые виды ПП мин могут просто подрываться оператором с пульта управления, когда солдаты противника окажутся в зоне поражения мины. Смысл такой управляемости заключается в том, чтобы при движении через минное поле своих солдат они не подрывались, а солдаты противника наоборот.
