Классификация медицинских приборов и аппаратов. Лектор: проф. М. О. Нурмаганбетова

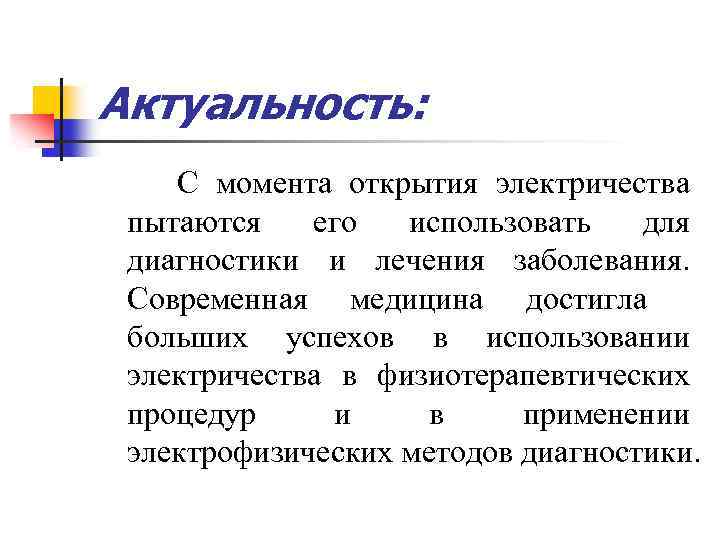

Актуальность: С момента открытия электричества пытаются его использовать для диагностики и лечения заболевания. Современная медицина достигла больших успехов в использовании электричества в физиотерапевтических процедур и в применении электрофизических методов диагностики.

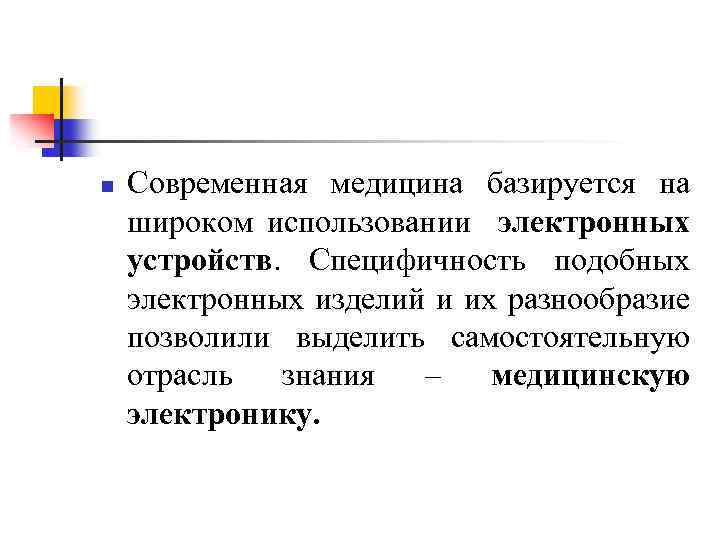

n Современная медицина базируется на широком использовании электронных устройств. Специфичность подобных электронных изделий и их разнообразие позволили выделить самостоятельную отрасль знания – медицинскую электронику.

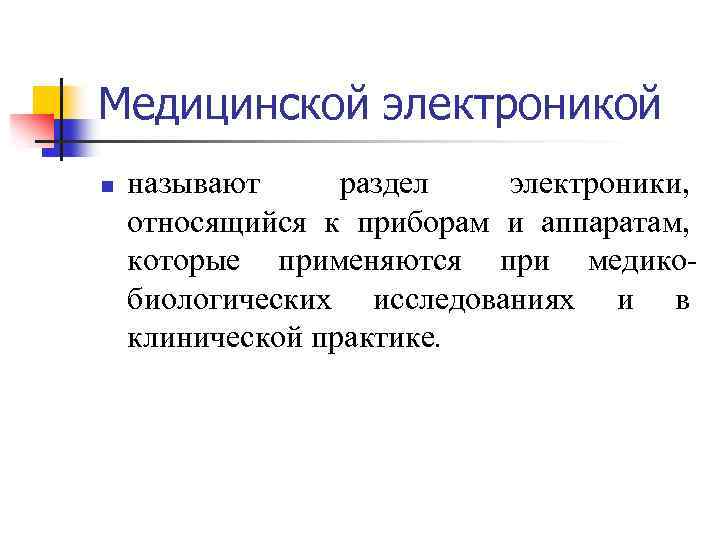

Медицинской электроникой n называют раздел электроники, относящийся к приборам и аппаратам, которые применяются при медикобиологических исследованиях и в клинической практике.

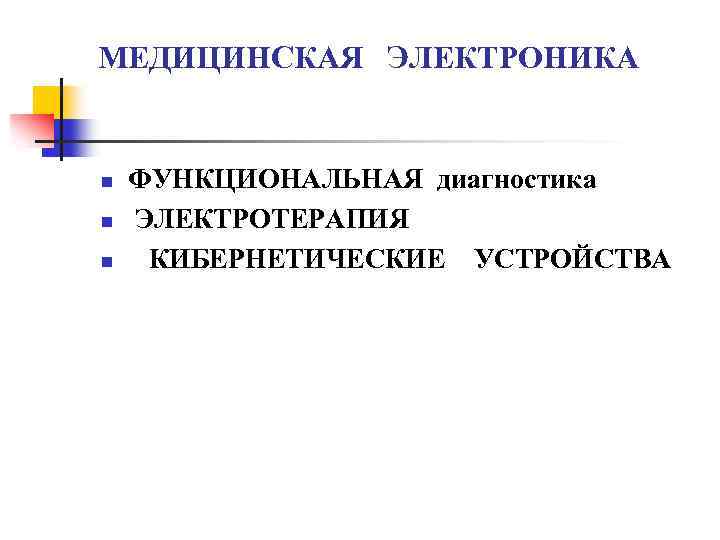

МЕДИЦИНСКАЯ ЭЛЕКТРОНИКА n n n ФУНКЦИОНАЛЬНАЯ диагностика ЭЛЕКТРОТЕРАПИЯ КИБЕРНЕТИЧЕСКИЕ УСТРОЙСТВА

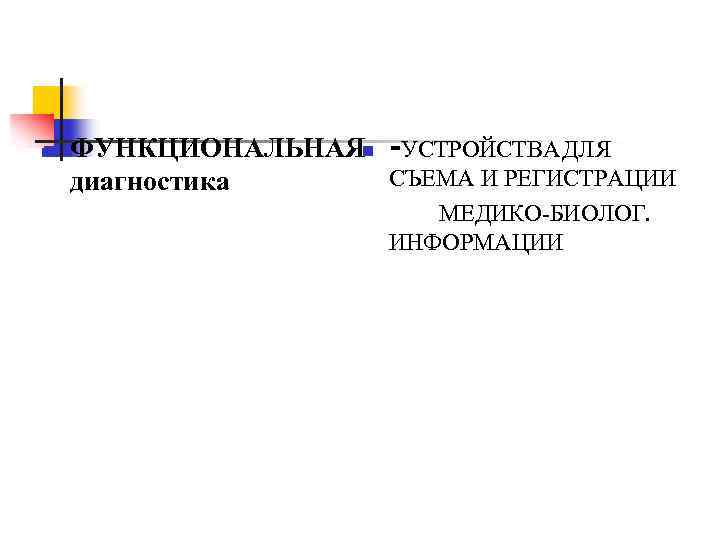

n ФУНКЦИОНАЛЬНАЯn -УСТРОЙСТВА ДЛЯ СЪЕМА И РЕГИСТРАЦИИ диагностика МЕДИКО-БИОЛОГ. ИНФОРМАЦИИ

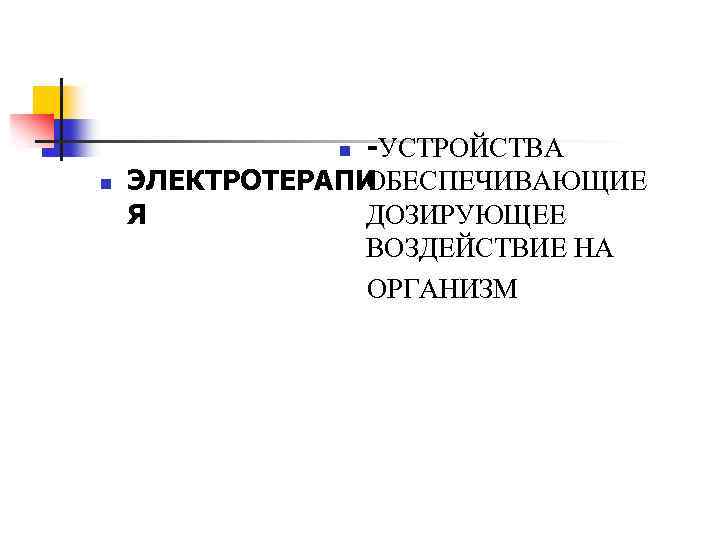

-УСТРОЙСТВА ОБЕСПЕЧИВАЮЩИЕ ЭЛЕКТРОТЕРАПИ ДОЗИРУЮЩЕЕ Я ВОЗДЕЙСТВИЕ НА ОРГАНИЗМ n n

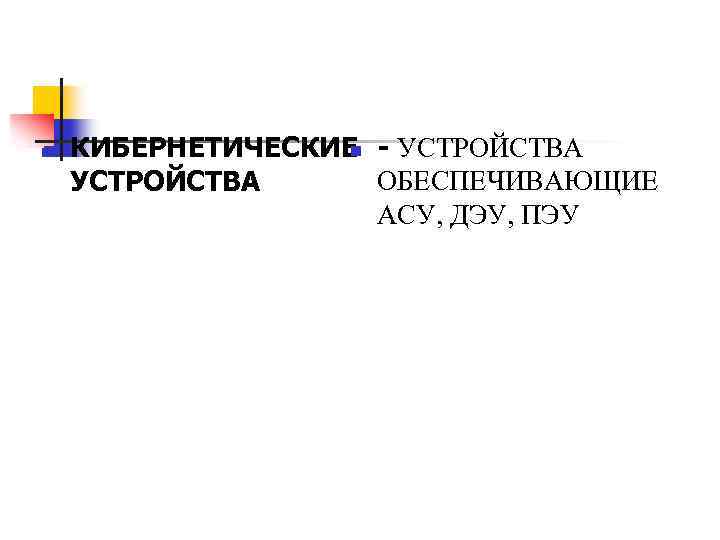

n n КИБЕРНЕТИЧЕСКИЕ - УСТРОЙСТВА ОБЕСПЕЧИВАЮЩИЕ УСТРОЙСТВА АСУ, ДЭУ, ПЭУ

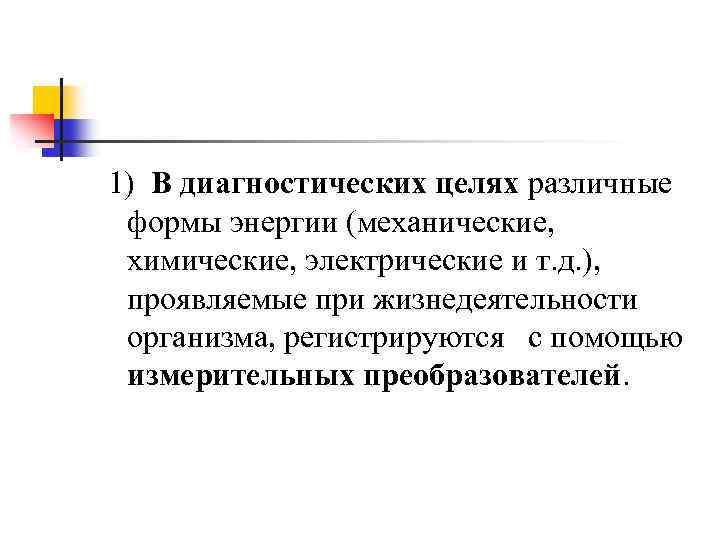

1) В диагностических целях различные формы энергии (механические, химические, электрические и т. д. ), проявляемые при жизнедеятельности организма, регистрируются с помощью измерительных преобразователей.

Виды съема: n - электроды n - датчики

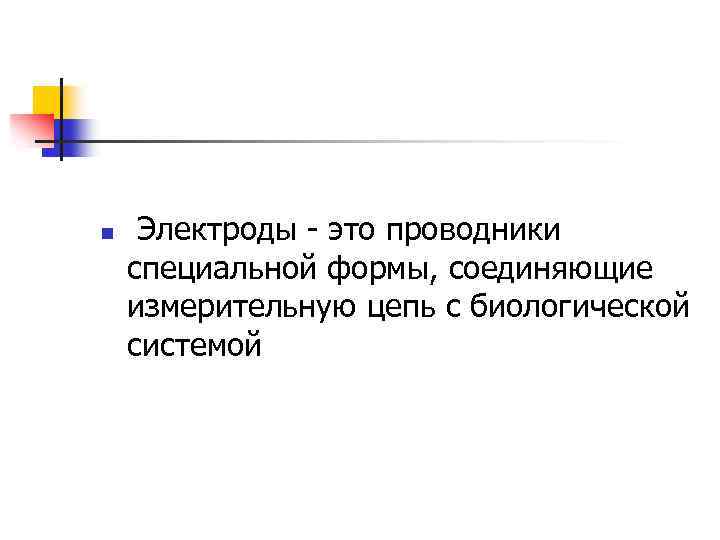

n Электроды - это проводники специальной формы, соединяющие измерительную цепь с биологической системой

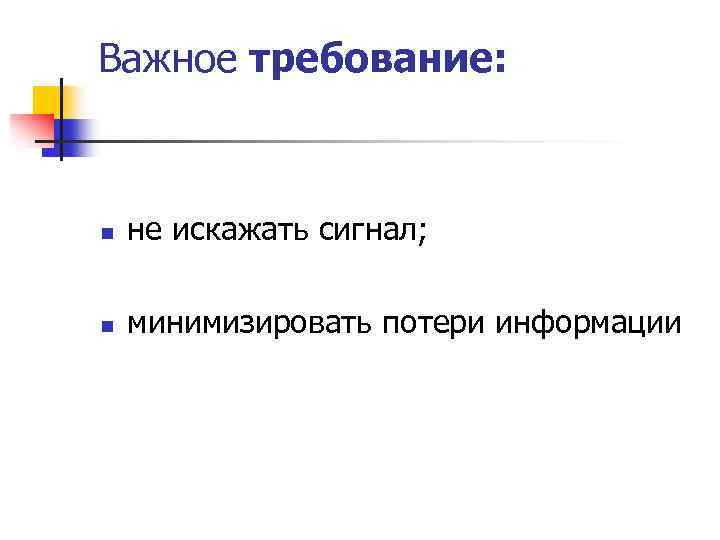

Важное требование: n не искажать сигнал; n минимизировать потери информации

К ним предъявляются требования: n n n должны быстро фиксироваться; иметь высокую стабильность; быть прочным; не создавать помех; не раздражать биологическую ткань и т. д.

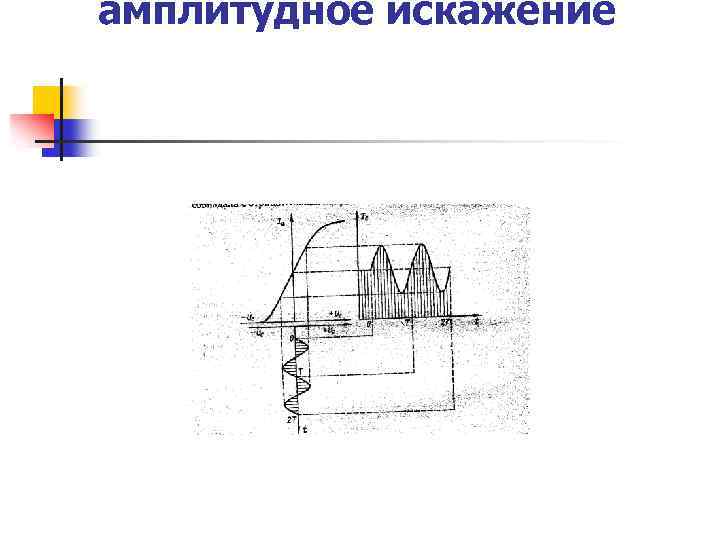

амплитудное искажение

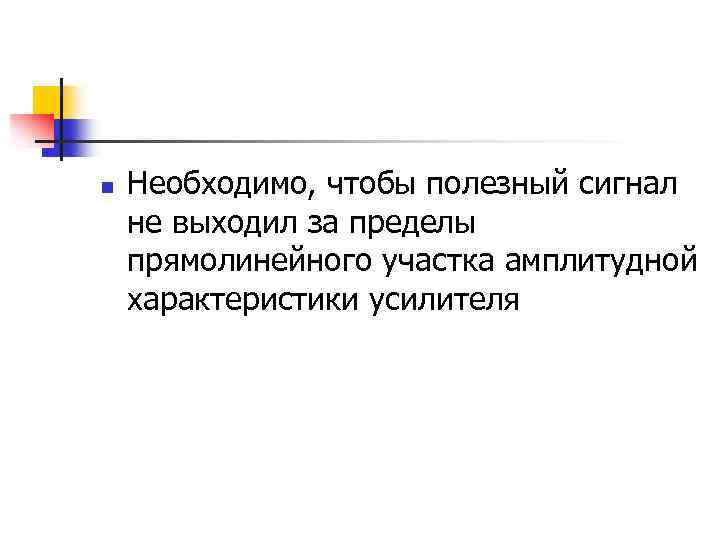

n Необходимо, чтобы полезный сигнал не выходил за пределы прямолинейного участка амплитудной характеристики усилителя

частотное искажение: K

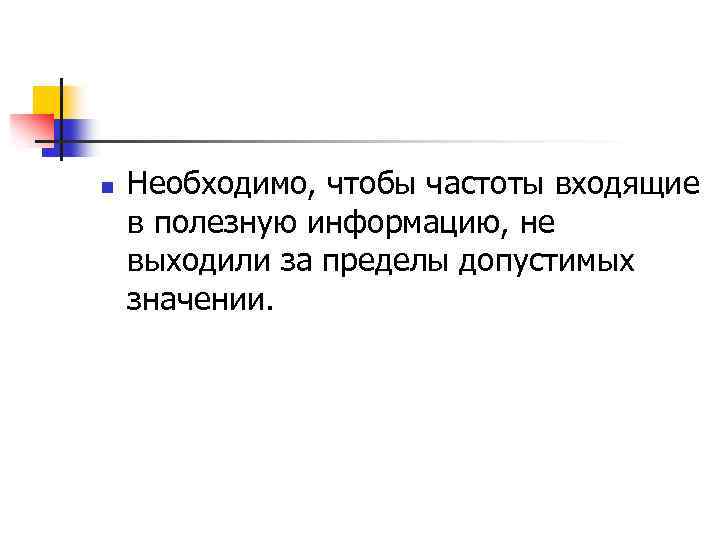

n Необходимо, чтобы частоты входящие в полезную информацию, не выходили за пределы допустимых значении.

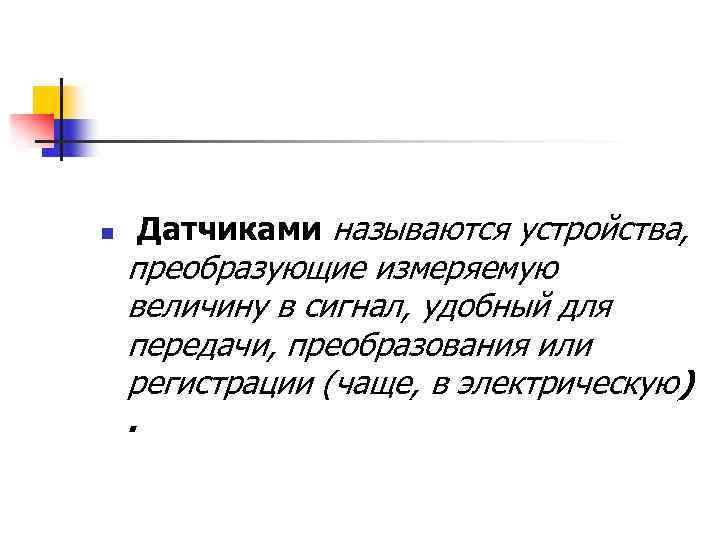

n Датчиками называются устройства, преобразующие измеряемую величину в сигнал, удобный для передачи, преобразования или регистрации (чаще, в электрическую).

Характеристики датчиков n Чувствительность :

Погрешности датчиков: n n n - температурная зависимость функции преоброзования; -гистерезис (запаздывания Y от Х ); -непостоянство функции преобразования во времени; -обратное воздействие датчика на биологический объект; -инерционность датчика.

Датчики делятся на два типа: n генераторные (под воздействием измеряемого сигнала генерирует напряжение или ток ); n параметрические (под воздействием измеряемого сигнала изменяется какой-либо параметр).

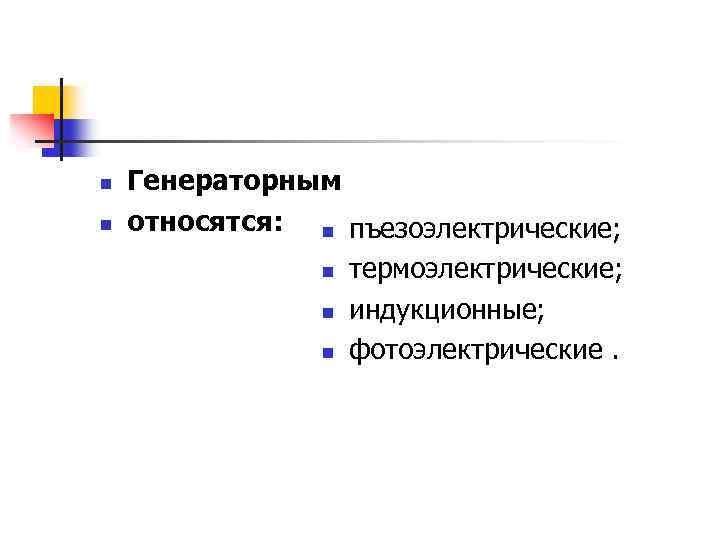

n n Генераторным относятся: n пъезоэлектрические; n n n термоэлектрические; индукционные; фотоэлектрические.

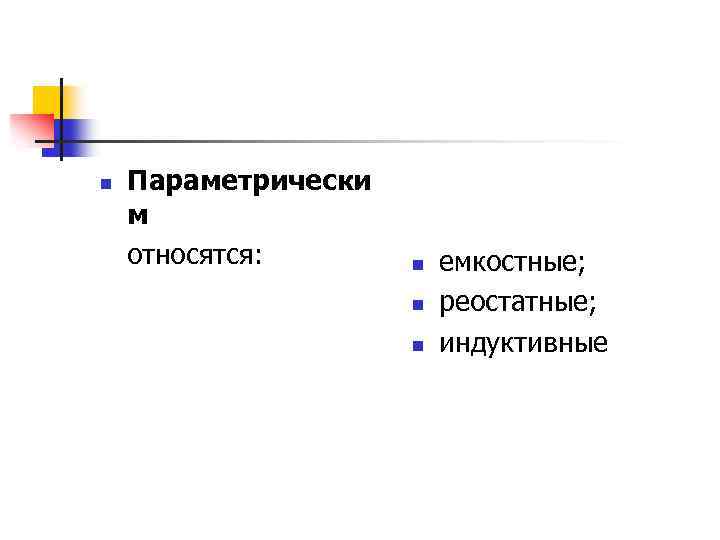

n Параметрически м относятся: n n n емкостные; реостатные; индуктивные

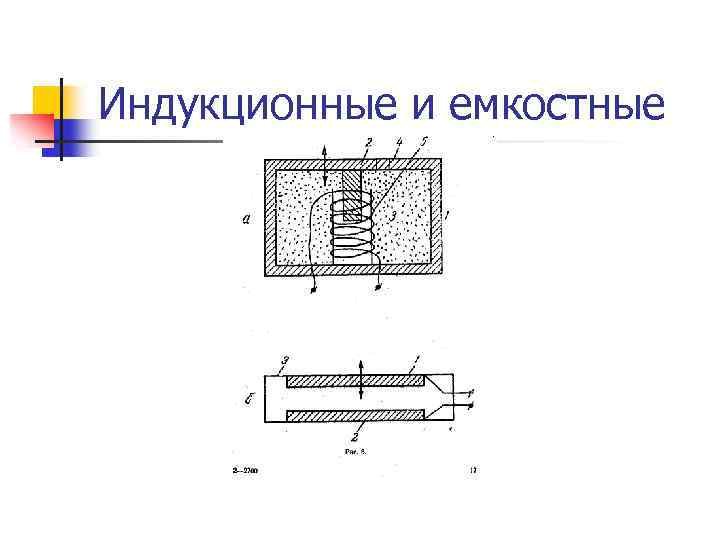

Индукционные и емкостные

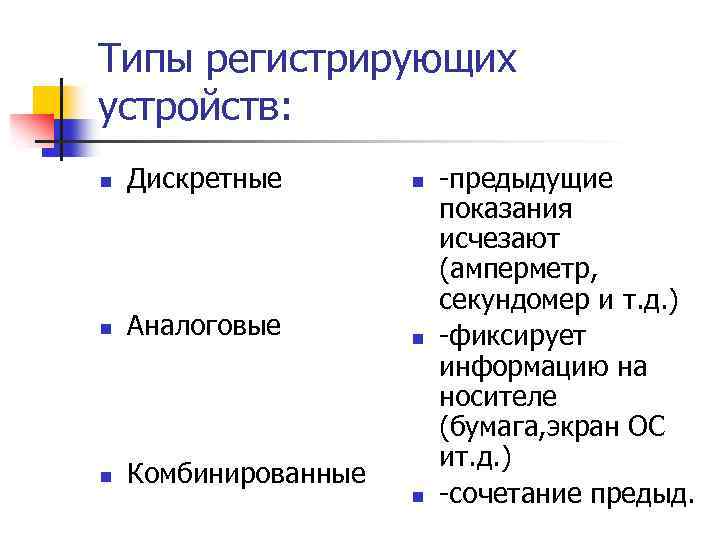

Типы регистрирующих устройств: n Дискретные n n Аналоговые n n Комбинированные n -предыдущие показания исчезают (амперметр, секундомер и т. д. ) -фиксирует информацию на носителе (бумага, экран ОС ит. д. ) -сочетание предыд.

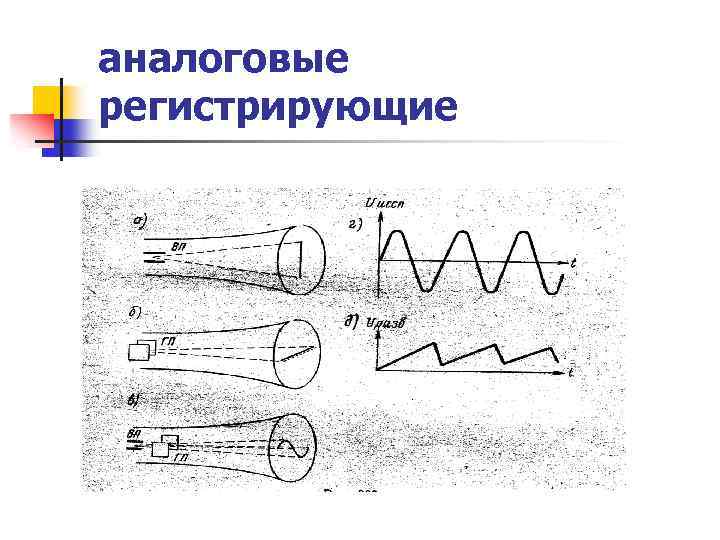

аналоговые регистрирующие

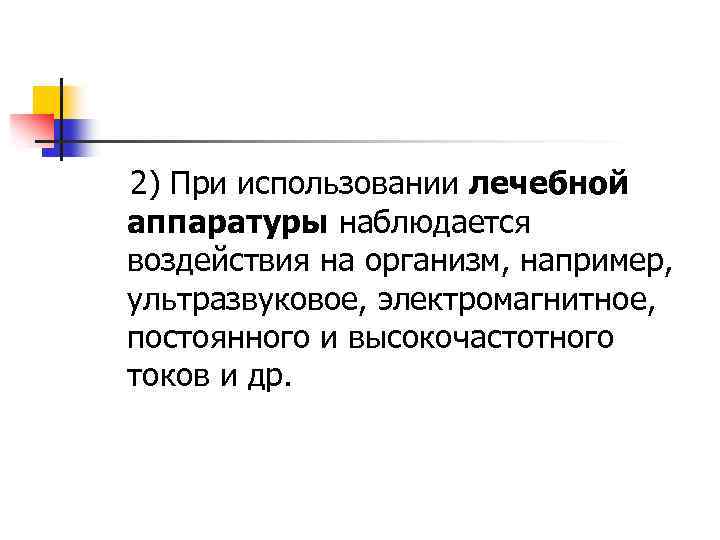

2) При использовании лечебной аппаратуры наблюдается воздействия на организм, например, ультразвуковое, электромагнитное, постоянного и высокочастотного токов и др.

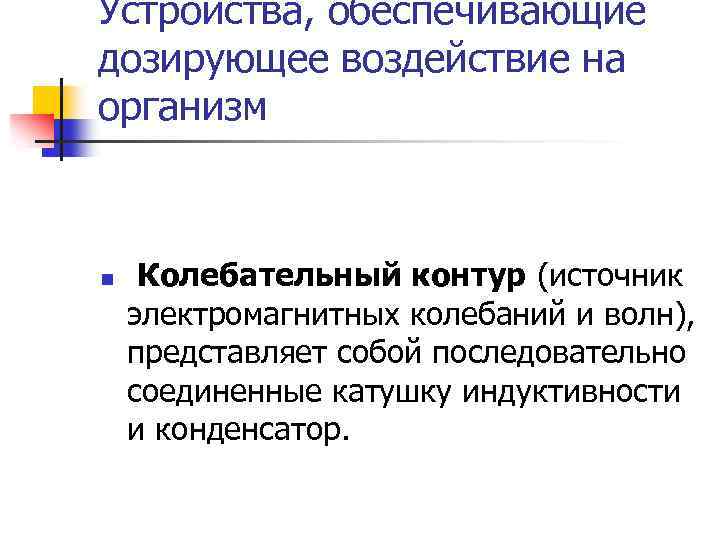

Устройства, обеспечивающие дозирующее воздействие на организм n Колебательный контур (источник электромагнитных колебаний и волн), представляет собой последовательно соединенные катушку индуктивности и конденсатор.

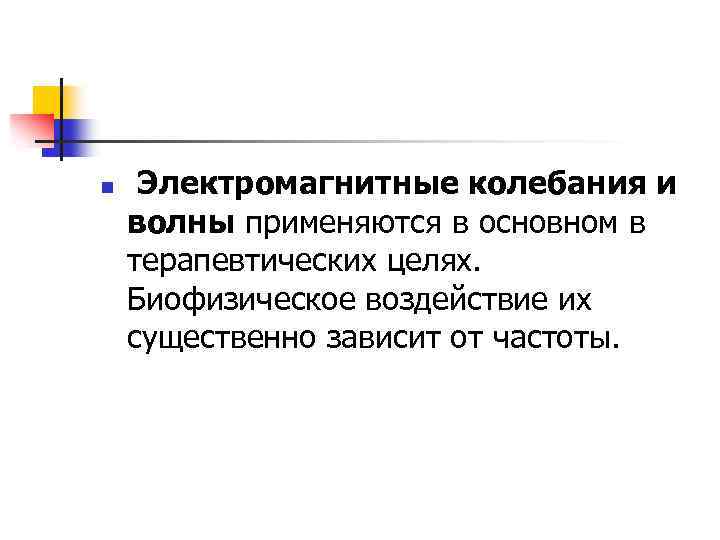

n Электромагнитные колебания и волны применяются в основном в терапевтических целях. Биофизическое воздействие их существенно зависит от частоты.

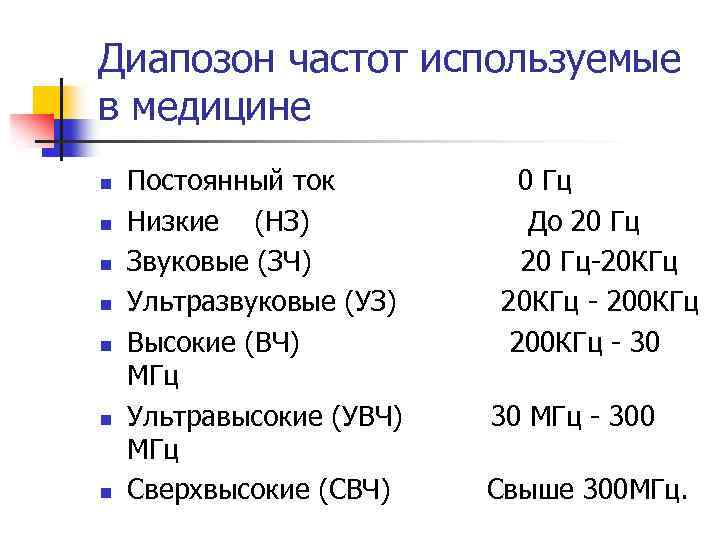

Диапозон частот используемые в медицине n n n n Постоянный ток Низкие (НЗ) Звуковые (ЗЧ) Ультразвуковые (УЗ) Высокие (ВЧ) МГц Ультравысокие (УВЧ) МГц Сверхвысокие (СВЧ) 0 Гц До 20 Гц-20 КГц - 200 КГц - 30 30 МГц - 300 Свыше 300 МГц.

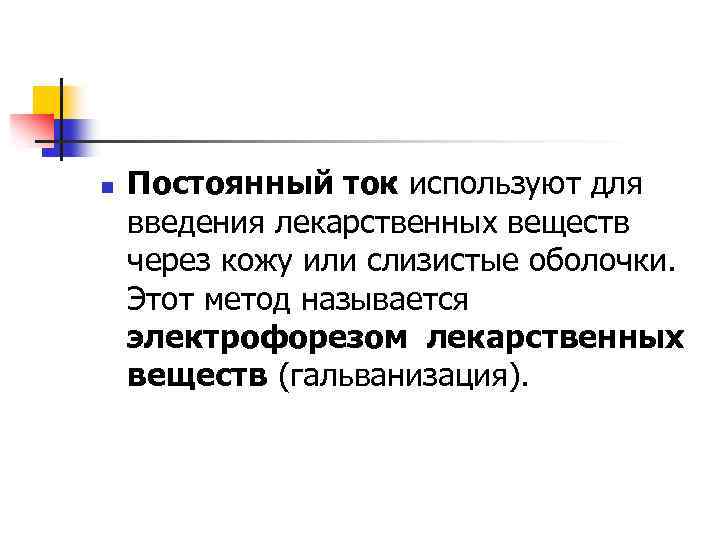

n Постоянный ток используют для введения лекарственных веществ через кожу или слизистые оболочки. Этот метод называется электрофорезом лекарственных веществ (гальванизация).

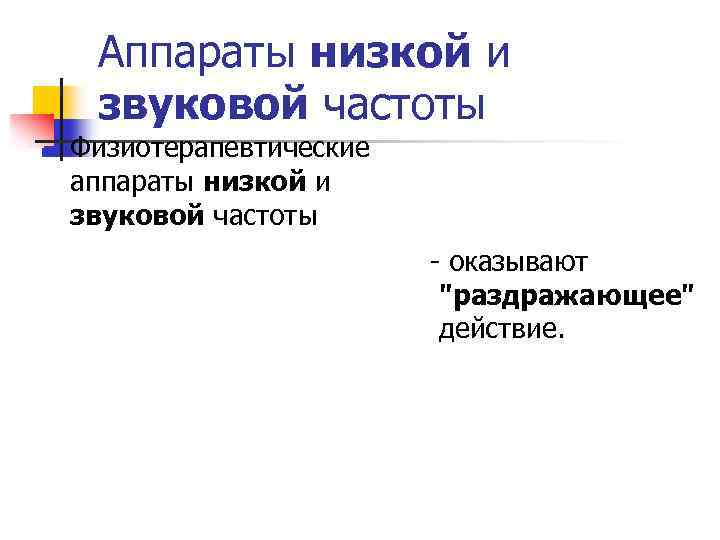

Аппараты низкой и звуковой частоты n Физиотерапевтические аппараты низкой и звуковой частоты - оказывают "раздражающее" действие.

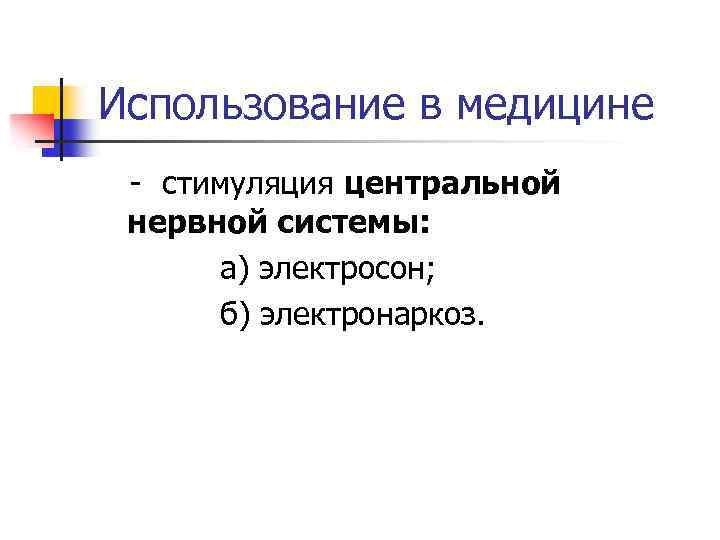

Использование в медицине - стимуляция центральной нервной системы: а) электросон; б) электронаркоз.

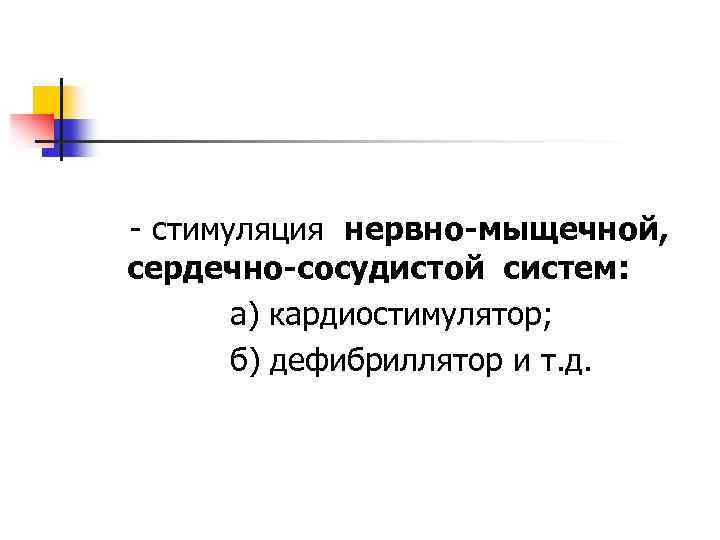

- стимуляция нервно-мыщечной, сердечно-сосудистой систем: а) кардиостимулятор; б) дефибриллятор и т. д.

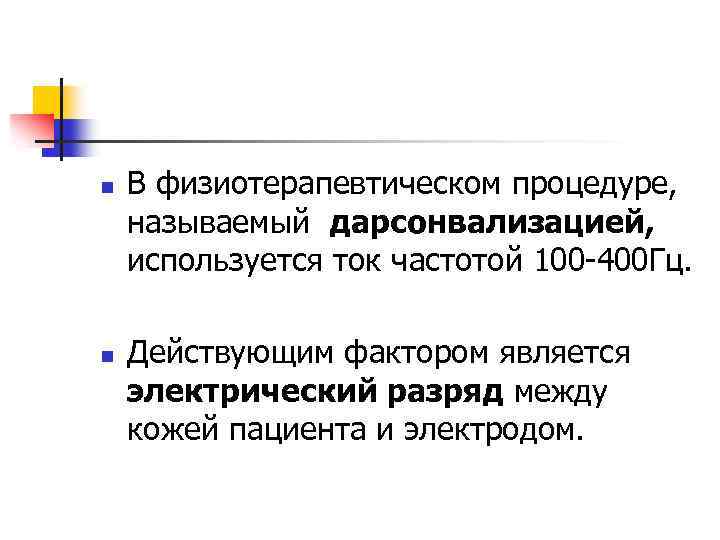

n n В физиотерапевтическом процедуре, называемый дарсонвализацией, используется ток частотой 100 -400 Гц. Действующим фактором является электрический разряд между кожей пациента и электродом.

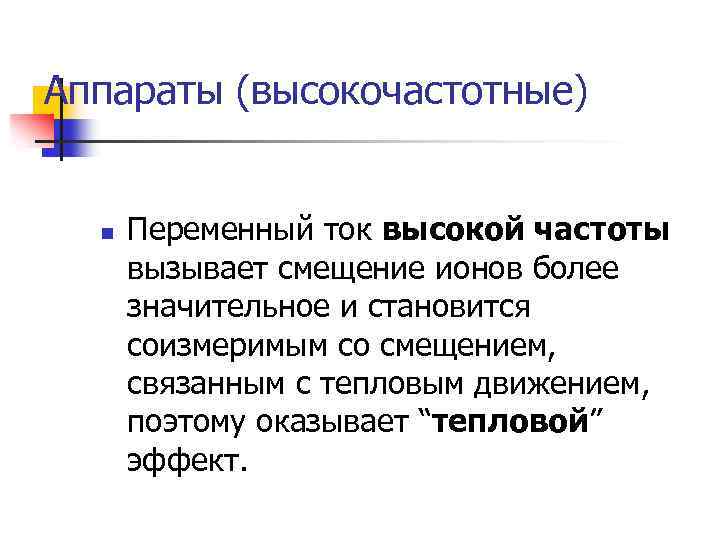

Аппараты (высокочастотные) n Переменный ток высокой частоты вызывает смещение ионов более значительное и становится соизмеримым со смещением, связанным с тепловым движением, поэтому оказывает “тепловой” эффект.

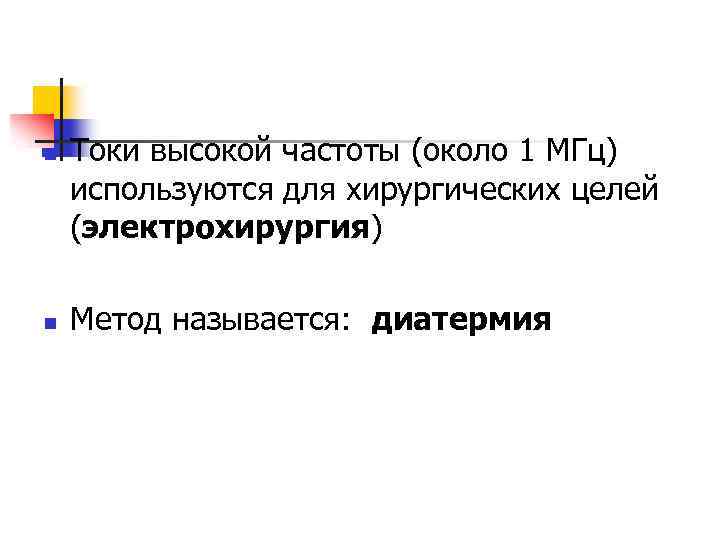

n n Токи высокой частоты (около 1 МГц) используются для хирургических целей (электрохирургия) Метод называется: диатермия

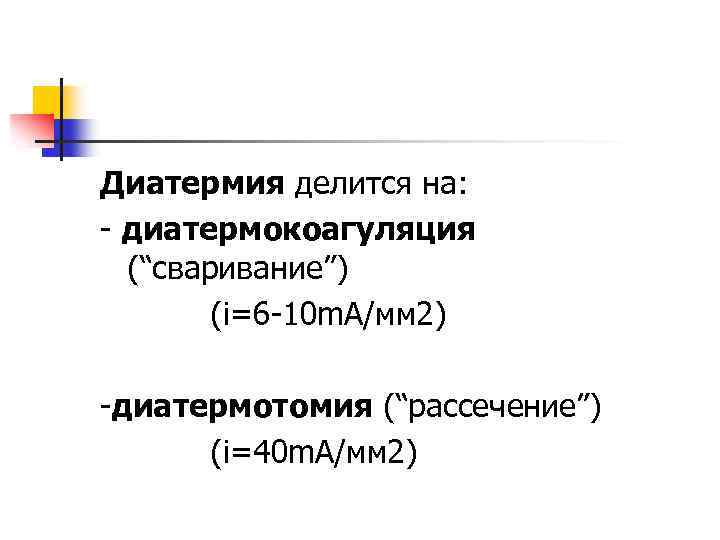

Диатермия делится на: - диатермокоагуляция (“сваривание”) (i=6 -10 m. A/мм 2) -диатермотомия (“рассечение”) (i=40 m. A/мм 2)

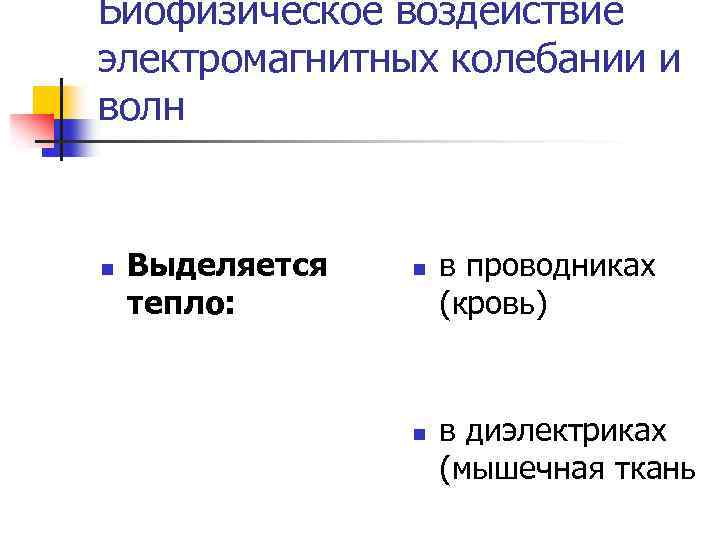

Биофизическое воздействие электромагнитных колебании и волн n Выделяется тепло: n n в проводниках (кровь) в диэлектриках (мышечная ткань

Количество теплоты в проводниках

Количество теплоты в диэлектриках:

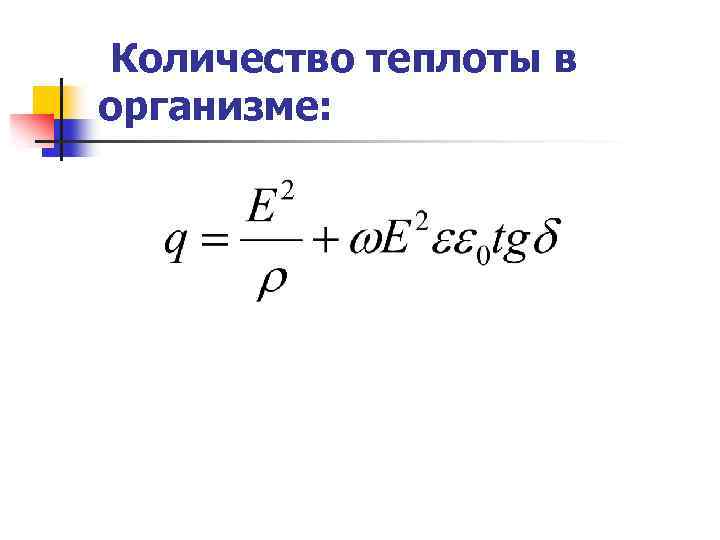

Количество теплоты в организме:

Сверхвысокие (СВЧ) Микроволновая терапия (МВ) (2375 МГц, 12, 6 см) n ДЦВ-терапия (460 МГц, 65, 2 см) n
