Классификация измерений. Методы измерений

Классификация измерений. Методы измерений 1

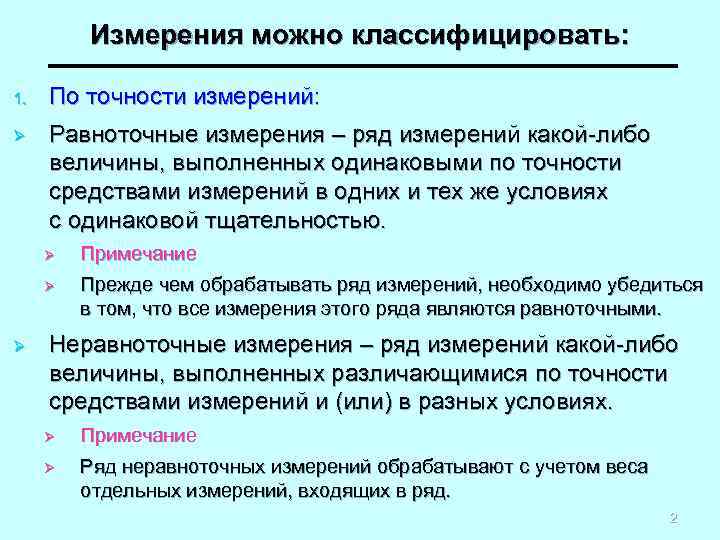

Измерения можно классифицировать: 1. По точности измерений: Ø Равноточные измерения – ряд измерений какой-либо величины, выполненных одинаковыми по точности средствами измерений в одних и тех же условиях с одинаковой тщательностью. Ø Примечание Ø Прежде чем обрабатывать ряд измерений, необходимо убедиться в том, что все измерения этого ряда являются равноточными. Ø Неравноточные измерения – ряд измерений какой-либо величины, выполненных различающимися по точности средствами измерений и (или) в разных условиях. Ø Примечание Ø Ряд неравноточных измерений обрабатывают с учетом веса отдельных измерений, входящих в ряд. 2

Измерения 2. По числу измерений: Ø Однократное измерение – число измерений равняется числу измеряемых величин. Если измеряется одна величина, то измерение проводится один раз. Велика вероятность промаха (грубой ошибки) Ø Примечание Ø Во многих случаях на практике выполняются именно однократные измерения. Например, измерение конкретного момента времени по часам обычно производится один раз. Ø Многократное измерение – измерение физической величины одного и того же размера, результат которого получен из нескольких следующих друг за другом измерений, т. е. состоящее из ряда однократных измерений. Их проводят с целью уменьшения влияния случайных составляющих погрешностей измерения. (измерение считают многократным при числе измерений не менее 3 -х) 3

Измерения 3. По характеру изменения измеряемой величины: Ø Статическое измерение – измерение физической величины, принимаемой в соответствии с конкретной измерительной задачей за неизменную на протяжении времени измерения. Т. е. проводятся при практическом постоянстве измеряемой величины. Ø Пример Ø Измерение длины детали при нормальной температуре. Ø Динамическое измерение – измерение изменяющейся по размеру физической величины. Пример – измерение расстояния до уровня земли со снижающегося самолета. Ø Примечания Ø 1. Термин «динамическое» относится к измеряемой величине. Ø 2. Все физические величины подвержены тем или иным изменениям во времени. Поэтому разделение измерений на динамические и статические является условным. Ø Статистические измерения, связанные с определением характеристик случайных процессов, шумовых сигналов и др. 4

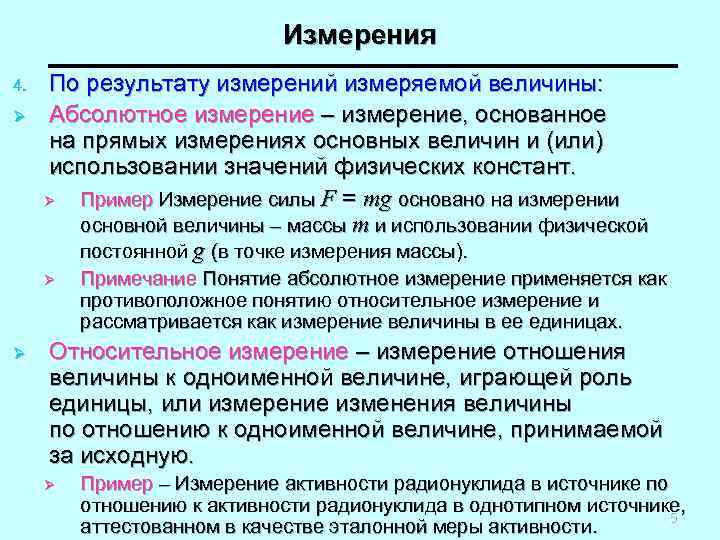

Измерения 4. По результату измерений измеряемой величины: Ø Абсолютное измерение – измерение, основанное на прямых измерениях основных величин и (или) использовании значений физических констант. Ø Пример Измерение силы F = mg основано на измерении основной величины – массы m и использовании физической постоянной g (в точке измерения массы). Ø Примечание Понятие абсолютное измерение применяется как противоположное понятию относительное измерение и рассматривается как измерение величины в ее единицах. Ø Относительное измерение – измерение отношения величины к одноименной величине, играющей роль единицы, или измерение изменения величины по отношению к одноименной величине, принимаемой за исходную. Ø Пример – Измерение активности радионуклида в источнике по отношению к активности радионуклида в однотипном источнике, 5 аттестованном в качестве эталонной меры активности.

Измерения 5. По способу получения результата измерений: Ø Прямое измерение – измерение, при котором искомое значение физической величины получают непосредственно. Ø Примечание Ø Термин прямое измерение возник как противоположный термину косвенное измерение. Строго говоря, измерение всегда прямое и рассматривается как сравнение величины с ее единицей. В этом случае лучше применять термин прямой метод измерений. Ø Примеры Ø 1. Измерение длины детали микрометром. Ø 2. Измерение силы тока амперметром. Ø 3. Измерение массы на весах. 6

Измерения 5. По способу получения результата измерений: Ø Косвенное измерение – определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной. Ø Пример Ø Определение плотности r тела цилиндрической формы по результатам прямых измерений массы m, высоты h и диаметра цилиндра d, связанных с плотностью уравнением: Ø Примечание Ø Во многих случаях вместо термина косвенное измерение применяют термин косвенный метод измерений. 7

Измерения 5. По способу получения результата измерений: Ø Совокупные измерения – проводимые одновременно измерения нескольких одноименных величин, при которых искомые значения величин определяют путем решения системы уравнений, получаемых при измерениях этих величин в различных сочетаниях. Ø Примечание Ø Для определения значений искомых величин число уравнений должно быть не меньше числа величин. Ø Пример Ø Значение массы отдельных гирь набора определяют по известному значению массы одной из гирь и по результатам измерений (сравнений) масс различных сочетаний гирь. Ø Cовместные измерения – проводимые одновременно измерения двух или нескольких неодноименных величин для определения зависимости между ними. 8

Измерения Равноточные Неравноточные Однократные Многократные Статические Динамические Абсолютные Относительные Совместные Прямые Косвенные и совокупные 9

Методы измерений Ø Принцип измерений – физическое явление или эффект, положенное в основу измерений. Ø Примеры Ø 1. Применение эффекта Джозефсона для измерения электрического напряжения. Ø 2. Применение эффекта Пельтье для измерения поглощенной энергии ионизирующих излучений. Ø 3. Применение эффекта Доплера для измерения скорости. Ø 4. Использование силы тяжести при измерении массы взвешиванием. Ø Метод измерений – прием или совокупность приемов сравнения измеряемой физической величины с ее единицей в соответствии с реализованным принципом измерений. Ø Примечание Ø Метод измерений обычно обусловлен устройством средств измерений. 10

Методы измерений Ø Метод непосредственной оценки – метод измерений, при котором значение величины определяют непосредственно по показывающему средству измерений. Ø Метод сравнения с мерой – метод измерений, в котором измеряемую величину сравнивают с величиной, воспроизводимой мерой. Ø Примеры Ø 1. Измерение массы на рычажных весах с уравновешиванием гирями (мерами массы с известным значением). Ø 2. Измерение напряжения постоянного тока на компенсаторе сравнением с известной ЭДС нормального элемента. 11

Методы измерений Ø Нулевой метод измерений – метод сравнения с мерой, в котором результирующий эффект воздействия измеряемой величины и меры на прибор сравнения доводят до нуля. Ø Примеры Ø 1. Измерения электрического сопротивления мостом с полным его уравновешиванием. Ø 2. Измерение массы груза на рычажных весах с полным уравновешиванием гирями (мерами массы с известным значением) 2 1 12

Методы измерений Ø Дифференциальный метод измерений – метод измерений, при котором измеряемая величина сравнивается с однородной величиной, имеющей известное значение, незначительно отличающееся от значения измеряемой величины, и при котором измеряется разность между этими двумя величинами. Ø Примеры Ø 1. Измерения, выполняемые при поверке мер длины сравнением с эталонной мерой на компараторе. Ø 2. Измерение массы груза на рычажных весах с неполным уравновешиванием гирями (мерами массы с известным значением) 0 1 2 1 2 3 2 13

Методы измерений Ø Метод измерений замещением – метод сравнения с мерой, в котором измеряемую величину замещают мерой с известным значением величины. Ø Пример Ø Взвешивание с поочередным помещением измеряемой массы и гирь на одну и ту же чашку весов (метод Борда). 2 1 14

Методы измерений Ø Метод измерений дополнением – метод сравнения с мерой, в котором значение измеряемой величины дополняется мерой этой же величины с таким расчетом, чтобы на прибор сравнения воздействовала их сумма, равная заранее заданному значению. 1 2 2 15

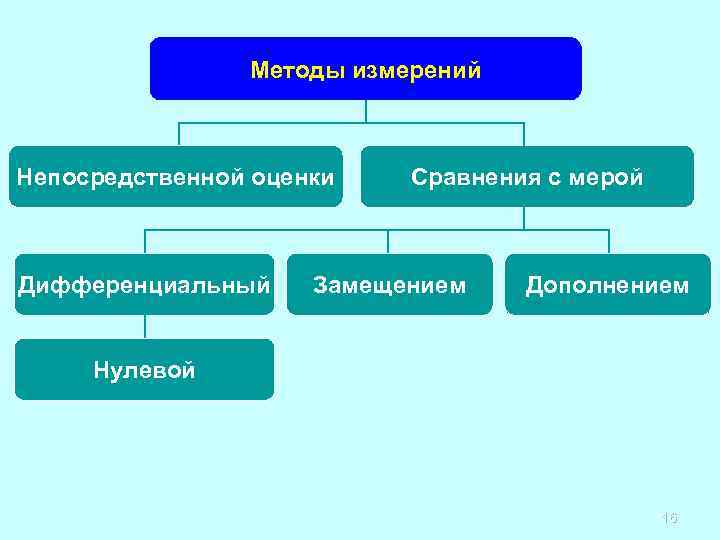

Методы измерений Непосредственной оценки Сравнения с мерой Дифференциальный Замещением Дополнением Нулевой 16
