Классификация изгиба
Полуцикловые неразрывные характеристики 1. Жесткость при изгибе – это способность текстильных материалов сопротивляться изменению формы под действием внешней силы. где q – масса 1 пог. см полоски ткани, мг, определяемая делением массы всей полоски на ее длину; - длина свешивающей части полоски, см, А – функция относительного прогиба f 0. Значение величины А берут из таблицы по ГОСТ 10550 -93.

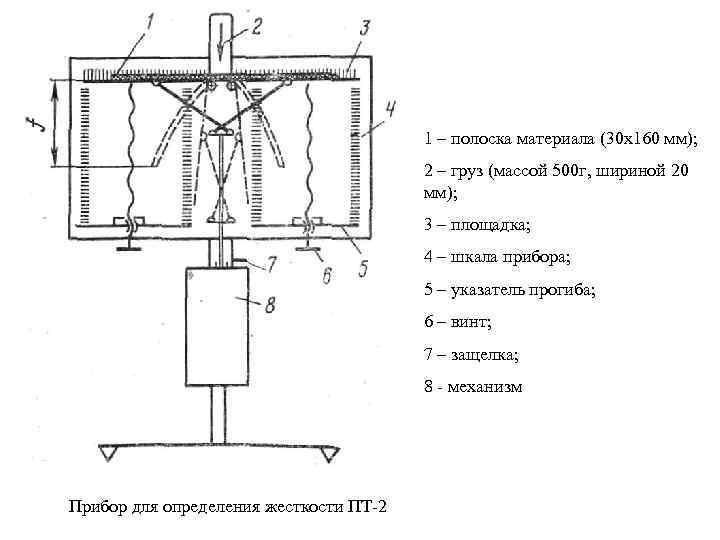

1 – полоска материала (30 х160 мм); 2 – груз (массой 500 г, шириной 20 мм); 3 – площадка; 4 – шкала прибора; 5 – указатель прогиба; 6 – винт; 7 – защелка; 8 - механизм Прибор для определения жесткости ПТ-2
2. Драпируемость – это свойство текстильных материалов в подвешенном состоянии под действием собственной массы принимать пространственную форму и образовывать мягкие подвижные складки. Определяется двумя методами: 1 -й метод консоли иглы: где D – драпируемость материала, %; А – расстояние между углами нижнего края образца, мм Схема определения драпируемости по методу ЦНИИШП
2 – й метод - дисковый Кд - коэффициент драпируемости, %; S 0 – площадь образца, мм 2; Sп – площадь проекции образца, определенная планиметрированием, мм 2. Схема определения драпируемости дисковым методом: 1 – испытуемый образец; 2 – диск; 3 – стойка; Проекции тканей разной степени драпируемости: а –хорошая; б –плохая; в –плохая по основе

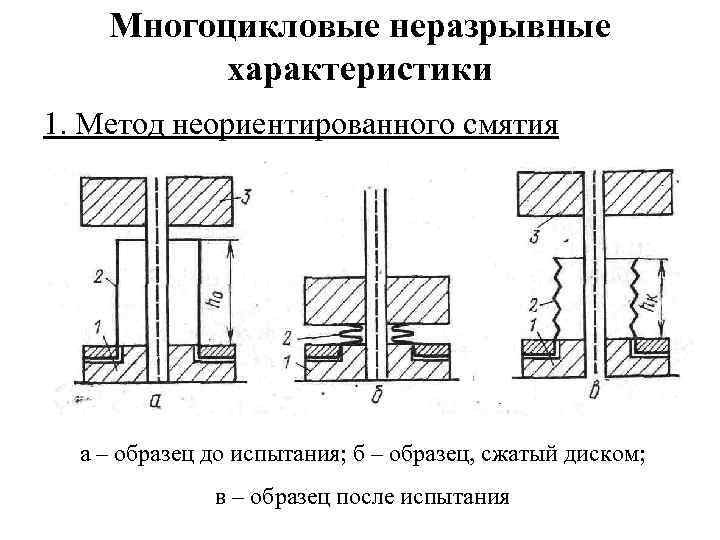

Многоцикловые неразрывные характеристики 1. Метод неориентированного смятия а – образец до испытания; б – образец, сжатый диском; в – образец после испытания
Кривая изменения коэффициента несминаемости при многократном неориентированном смятии и отдыхе материала К 1 – коэффициент несминаемости после первого цикла смятия – отдыха (n=1); Кn – коэффициент несминаемости после n циклов; К 0 – коэффициент несминаемости после отдыха
2. Метод ориентированного смятия где Но, у – несминаемость материала по основе и по утку; восст – угол восстановления пробного образца, град. ; см – угол полного сгиба, град.
Схема определения несминаемости материала по углу раскрытия а – образец под действием груза; б – образец после разгрузки

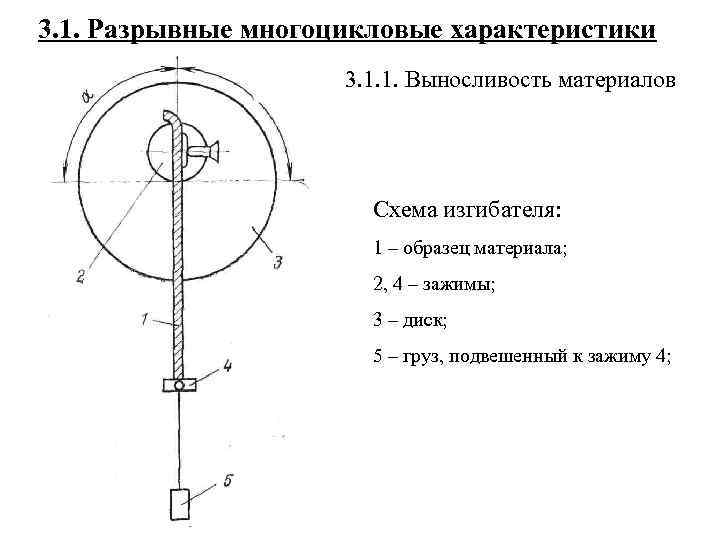

3. 1. Разрывные многоцикловые характеристики 3. 1. 1. Выносливость материалов Схема изгибателя: 1 – образец материала; 2, 4 – зажимы; 3 – диск; 5 – груз, подвешенный к зажиму 4;

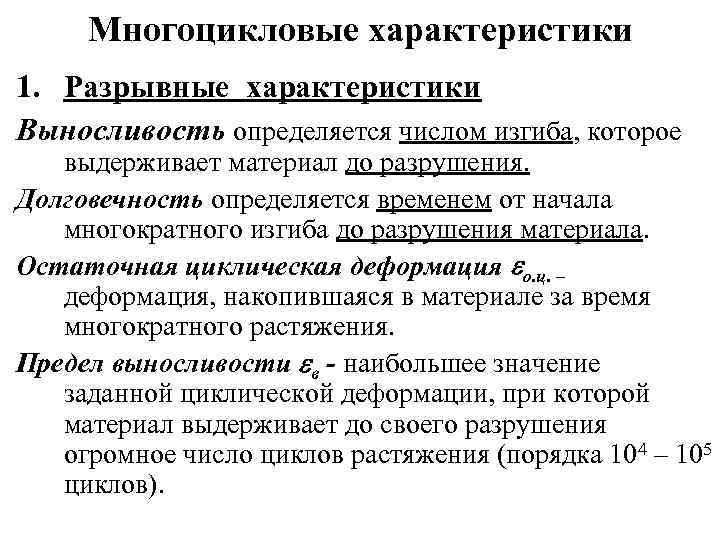

Многоцикловые характеристики 1. Разрывные характеристики Выносливость определяется числом изгиба, которое выдерживает материал до разрушения. Долговечность определяется временем от начала многократного изгиба до разрушения материала. Остаточная циклическая деформация о. ц. – деформация, накопившаяся в материале за время многократного растяжения. Предел выносливости в - наибольшее значение заданной циклической деформации, при которой материал выдерживает до своего разрушения огромное число циклов растяжения (порядка 104 – 105 циклов).

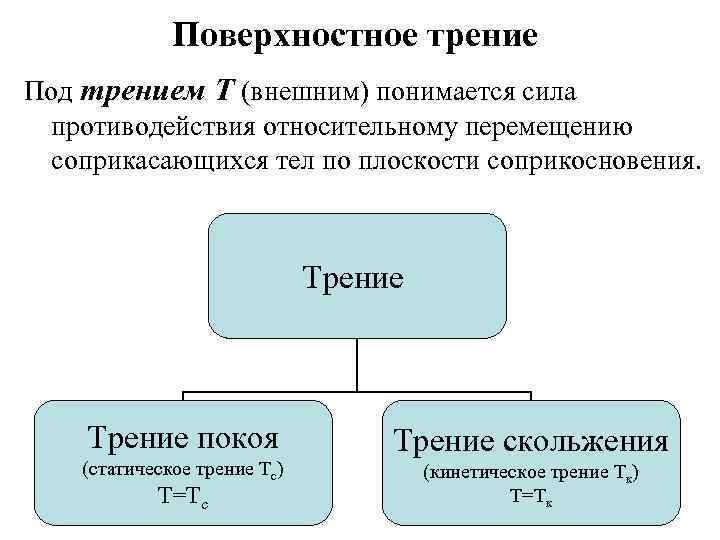

Поверхностное трение Под трением Т (внешним) понимается сила противодействия относительному перемещению соприкасающихся тел по плоскости соприкосновения. Трение покоя (статическое трение Тс) Т=Тс Трение скольжения (кинетическое трение Тк) Т=Тк

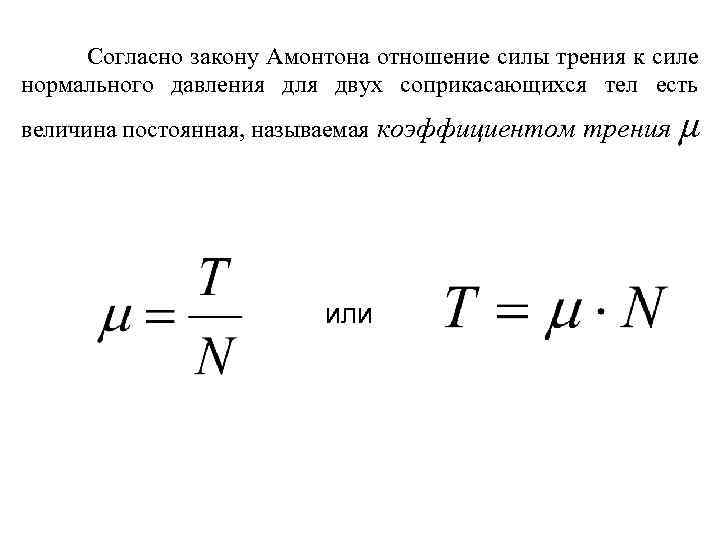

Согласно закону Амонтона отношение силы трения к силе нормального давления для двух соприкасающихся тел есть величина постоянная, называемая коэффициентом трения или µ
Схема прибора для определения трения поверхности текстильных материалов 1 – плоскость прибора; 2 – рукоятка прибора; 3 – винт; 4 – гайка; 5 – тяга; 6 – колодка, обтянутая материалом 7; 8, 9 – зажимы прибора; 10 – испытуемый материал; 11 - шкала
