КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА СИСТЕМ РАЗРАБОТКИ
На практике системы разработки нефтяных месторождений различают по двум наиболее характерным признакам: 1) наличию или отсутствию воздействия на пласт с целью извлечения нефти из недр; 2) расположению скважин на месторождении. По этим признакам классифицируют системы разработки нефтяных месторождений. Можно указать четыре основных параметра, которыми характеризуют ту или иную систему разработки. 1. Параметр плотности сетки скважин Sс, равный площади нефтеносности, приходящейся на одну скважину, независимо от того, является скважина добывающей или нагнетательной. Если площадь нефтеносности месторождения равна S, а число скважин на месторождении n, то Sc = S/n. (I. I) Размерность [Sс]=м 2/скв. В ряде случаев используют параметр Sсд, равный площади нефтеносности, приходящейся на одну добывающую скважину.

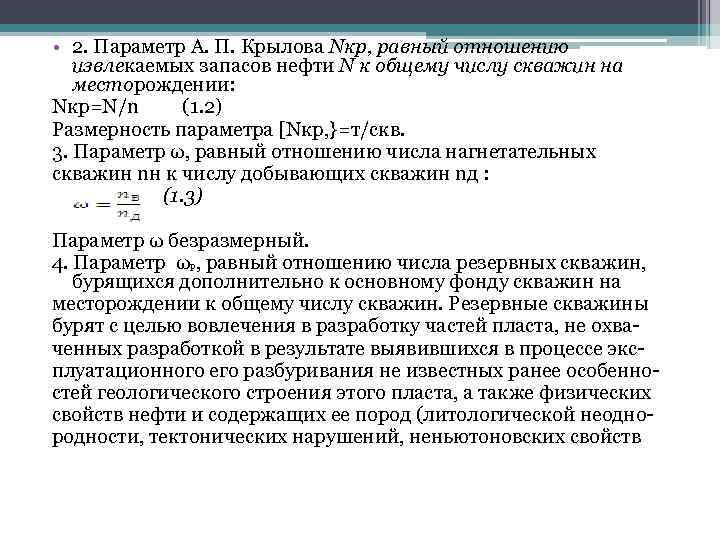

• 2. Параметр А. П. Крылова Nкр, равный отношению извлекаемых запасов нефти N к общему числу скважин на месторождении: Nкр=N/n (1. 2) Размерность параметра [Nкр, }=т/скв. 3. Параметр ω, равный отношению числа нагнетательных скважин nн к числу добывающих скважин nд : (1. 3) Параметр ω безразмерный. 4. Параметр ωр, равный отношению числа резервных скважин, бурящихся дополнительно к основному фонду скважин на месторождении к общему числу скважин. Резервные скважины бурят с целью вовлечения в разработку частей пласта, не охваченных разработкой в результате выявившихся в процессе эксплуатационного его разбуривания не известных ранее особенностей геологического строения этого пласта, а также физических свойств нефти и содержащих ее пород (литологической неоднородности, тектонических нарушений, неньютоновских свойств
нефти и т. д. ). Если число скважин основного фонда на месторождении составляет п, а число резервных скважин nр, то ωр= nр/n (1. 4) Параметр ωр безразмерный. Имеется еще ряд параметров, характеризующих системы разработки нефтяных месторождений с точки зрения геометрии расположения скважин, таких, как расстояния между рядами или батареями скважин, между скважинами в рядах и т. д. Об этих параметрах будет сказано ниже. Применяют следующую классификацию систем разработки нефтяных месторождений по двум указанным выше признакам.

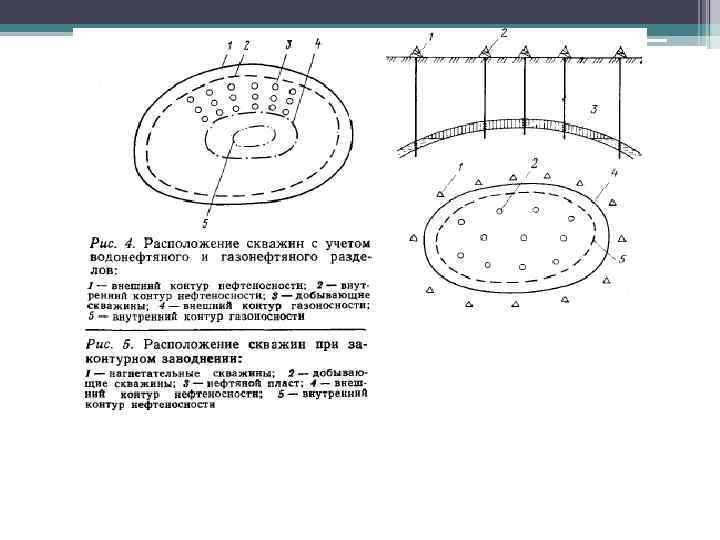

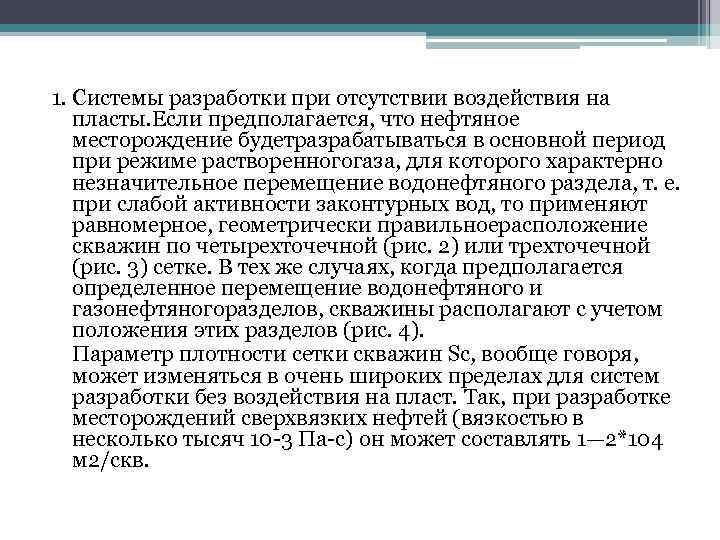

1. Системы разработки при отсутствии воздействия на пласты. Если предполагается, что нефтяное месторождение будетразрабатываться в основной период при режиме растворенногогаза, для которого характерно незначительное перемещение водонефтяного раздела, т. е. при слабой активности законтурных вод, то применяют равномерное, геометрически правильноерасположение скважин по четырехточечной (рис. 2) или трехточечной (рис. 3) сетке. В тех же случаях, когда предполагается определенное перемещение водонефтяного и газонефтяногоразделов, скважины располагают с учетом положения этих разделов (рис. 4). Параметр плотности сетки скважин Sс, вообще говоря, может изменяться в очень широких пределах для систем разработки без воздействия на пласт. Так, при разработке месторождений сверхвязких нефтей (вязкостью в несколько тысяч 10 -3 Па-с) он может составлять 1— 2*104 м 2/скв.
Параметр плотности сетки скважин Sc, вообще говоря, может изменяться в очень широких пределах для систем разработки без воздействия на пласт. Нефтяные месторождения с низкопроницаемыми коллекторами (сотые доли мкм 2) разрабатывают при Sc=10 -20*104 м 2/cкв. Конечно, разработка как месторождений высоковязких нефтей, так иместорождений с низкопроницаемыми коллекторами при указанных значениях Sc может быть экономически целесообразной при значительных толщинах пластов, т. е. при высоких значениях параметра А. П. Крылова

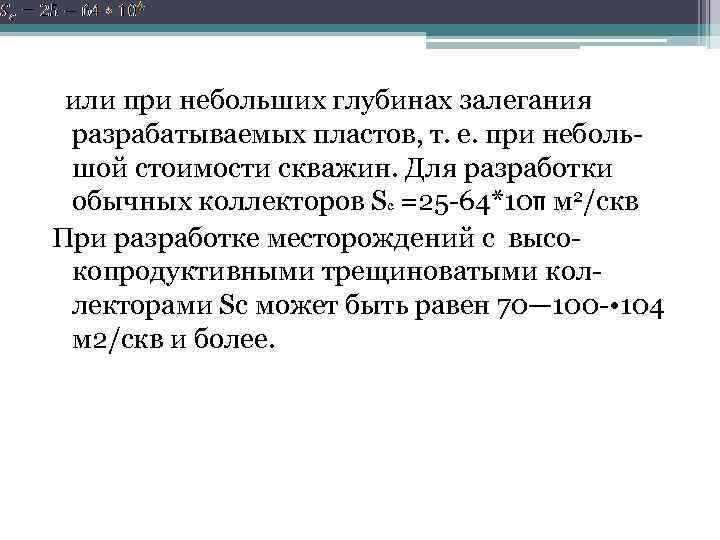

или при небольших глубинах залегания разрабатываемых пластов, т. е. при небольшой стоимости скважин. Для разработки обычных коллекторов Sc =25 -64*10 м 2/cкв При разработке месторождений с высокопродуктивными трещиноватыми коллекторами Sc может быть равен 70— 100 - • 104 м 2/скв и более.
