Классификация и характеристика отдельных видов подъемно-транспортного оборудования

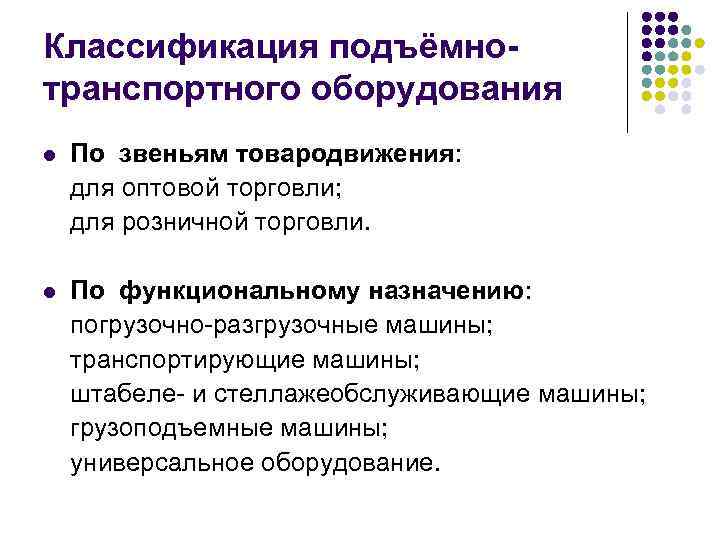

Классификация подъёмнотранспортного оборудования l По звеньям товародвижения: для оптовой торговли; для розничной торговли. l По функциональному назначению: погрузочно-разгрузочные машины; транспортирующие машины; штабеле- и стеллажеобслуживающие машины; грузоподъемные машины; универсальное оборудование.

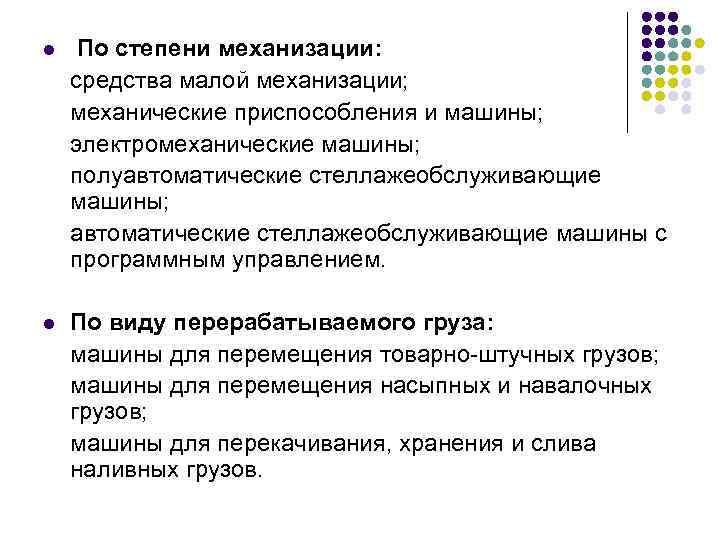

l По степени механизации: средства малой механизации; механические приспособления и машины; электромеханические машины; полуавтоматические стеллажеобслуживающие машины; автоматические стеллажеобслуживающие машины с программным управлением. l По виду перерабатываемого груза: машины для перемещения товарно-штучных грузов; машины для перемещения насыпных и навалочных грузов; машины для перекачивания, хранения и слива наливных грузов.
l По периодичности действия: машины цикличного действия; машины непрерывного действия. l По видам привода: механизмы ручного действия; машины с электрическим приводом; машины с двигателями внутреннего сгорания; гравитационные устройства; машины с комбинированным приводом.

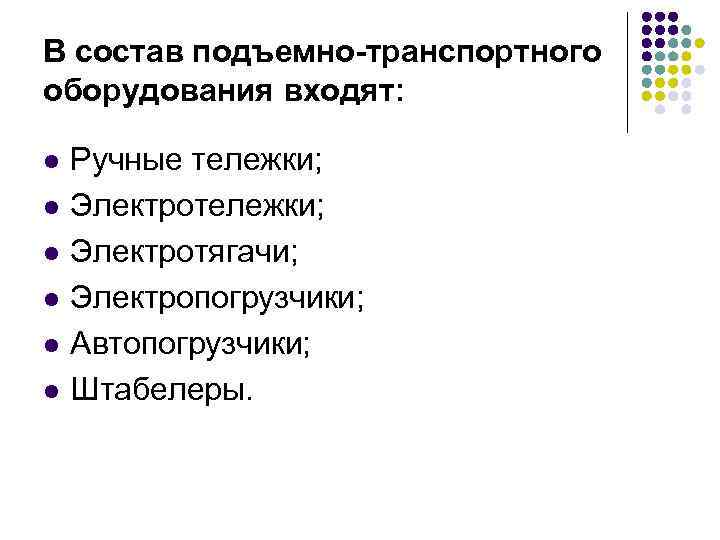

В состав подъемно-транспортного оборудования входят: l l l Ручные тележки; Электротягачи; Электропогрузчики; Автопогрузчики; Штабелеры.
Грузоподъемные тележки 1 — ручная низкоподъемная гидравлическая тележка; 2 и 3 — ручные высокоподъемные тележки с электроподъемником груза; 4 и 5 — высоко- и низкоподъемные тележки с электроприводным подъемом и ходом; 6 — ручная крановая тележка с гидроприводом.
Технико-экономическая характеристика ручных высокоподъемных тележек с электроподъемом груза F 6 A F 10 A V 10 A 3 Грузоподъемность, 630 кг 1000 Высота, мм 1600 Габариты, мм 1820 х 1550 х х 00 8 1000 700 х х х 1980 1550 х 760 х 1980 1820 х х 800 1000 х х 1980 Масса, кг 225 240 380 342 F 10 M F 10 M 3 1000 800 1000 3000 1600 3000 380 F 8 M 420
Подъемно-транспортные машины 1 и 2 — электрокары с открытой (ЭТ-2047) и закрытой (ЭТ-2047 А) кабиной; 3 — электротягач АТ-60; Электропогрузчики: 4 — ЭП-103 К; 5 — ЭП-103; 6 — ЭП 02/04; 7 — ЭП-1631
Технико-экономическая характеристика электрокаров ЭТ-2047 А Грузоподъемность, кг 2000 3300 Размер грузовой платформы, мм 2400 х 1200 Высота грузовой платформы, мм 800 Ширина рабочего проезда при повороте в проезде на 90 градусов, мм 4200 Ширина рабочего проезда при повороте на 90 градусов в пересекающихся проездах, мм 2400 2800 Скорость движения с (без) грузом, км/ч 17 (19, 2) Преодолеваемый уклон на длине 12 м с грузом, % 12 12 Шины Пневматические Габариты, мм 3525 x 1200 x 1460 3700 x 1560 x 1600 Масса, включая батарею, кг 1700 1900 Наименьший поворота, мм внешний радиус
Автопогрузчик с различными грузозахватными приспособлениями 1 — общий вид; 2 — с захватными челюстями для рулонов бумаги; 3 — со сталкивателем; 4 — с боковым зажимом для картонных коробок; 5 — с выдвижным вилочным захватом
Технико-экономическая характеристика электропогрузчиков ЭП-103 ЭП 103 К ЭП-02/04 ЭП-1631 Грузоподъемность, кг 1000 1500 Высота максимального подъема, м 2, 0; 2, 8; 4, 5 1, 5; 2, 75 2, 0; 2, 8 Наименьший внешний радиус поворота, мм 1600 2100 1850 Ширина рабочего проезда при штабелировании под углом 90°, мм 2950 3500 3300 Ширина рабочего проезда при перемещении с поддоном размером 800 — 1200 мм, мм 1800 2100 1950 Скорость движения с (без) грузом подъема с(без) грузом опускания с (без) грузом, м/с 12(13) 0, 2 (0, 26) 0, 4 (0. 26) 6, 5 (7, 5) 0, 09 (0, 15) 0, 33 (0, 13) 10, 5 (12, 5) 0, 15 (0, 25) 0, 3 (0, 1) Габариты, мм 1800 x 93 0 x х1700 — 2150 1857 х95 0 х x 1455 — 2105 1800 x 950 x х1700— 2150 Масса, включая батарею, кг 2400
Грузоподъемные машины 1 — электрическая лебедка, 2 — электроталь, 3 — тельфер

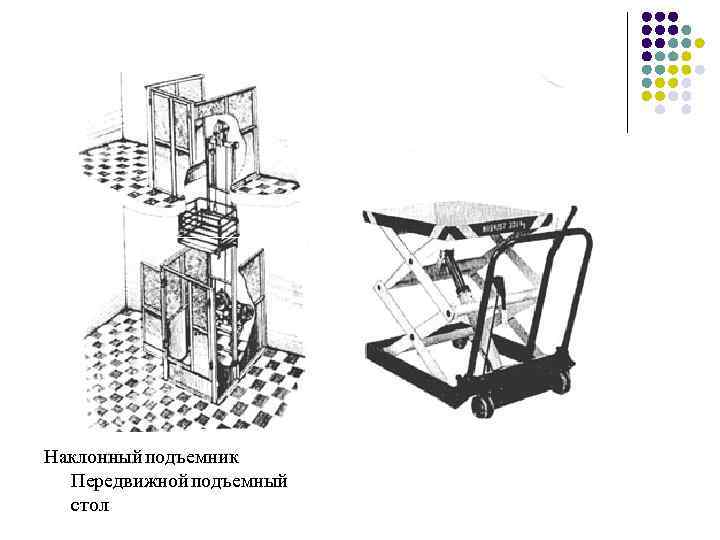

Наклонный подъемник Передвижной подъемный стол
Мостовой кран

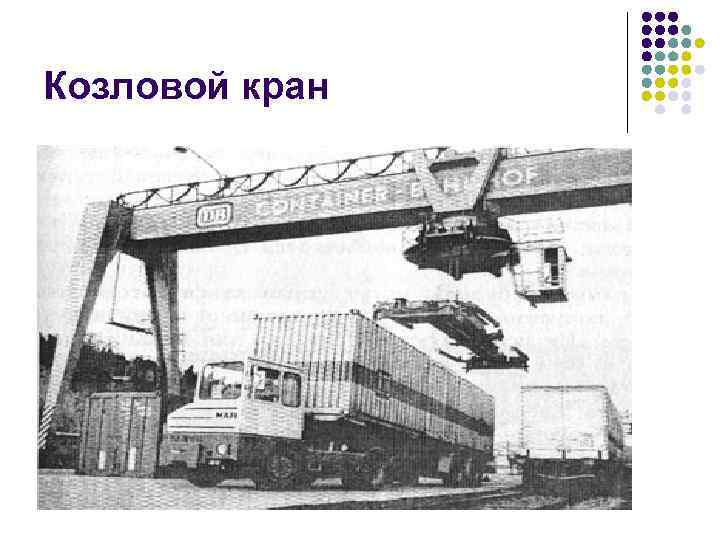

Козловой кран

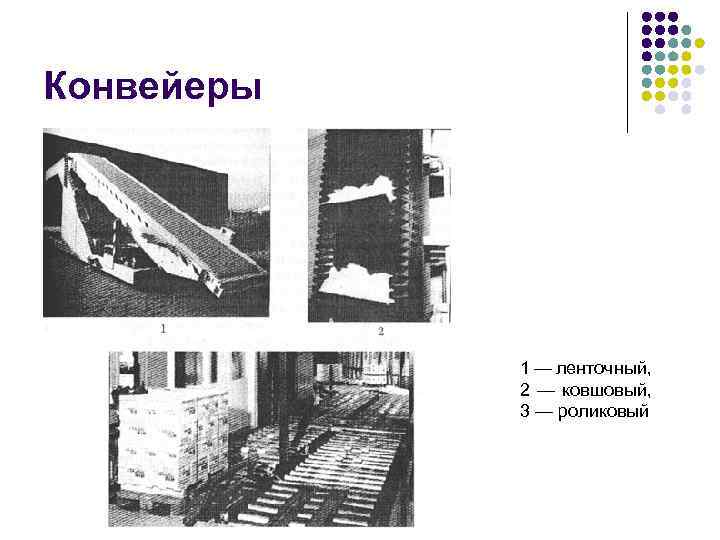

Конвейеры 1 — ленточный, 2 — ковшовый, 3 — роликовый
Ручные грузовые тележки 1 — двухопорная; 2 — трехопорная; 3 — четырехопорная
Спасибо за внимание!
