Классификация и схемы исполнительных устройств

Классификация и схемы исполнительных устройств • Классификация исполнительных устройств • Электрические исполнительные устройства • Гидравлические двигатели • Пневматические двигатели

ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА Исполнительные устройства являются завершающим звеном в цепи управления. В САУ они непосредственно воздействуют на объект, обеспечивая заданную функцию управления. В САР исполнительные устройства воздействуют на регулируемый орган объекта и тем самым осуществляют заданный регулируемый процесс. Как в том, так и в другом случае исполнительные устройства обеспечивают преобразование входного сигнала, поступающего из цепи управления, в механическое воздействие на объект, т. е. по существу выполняют роль привода

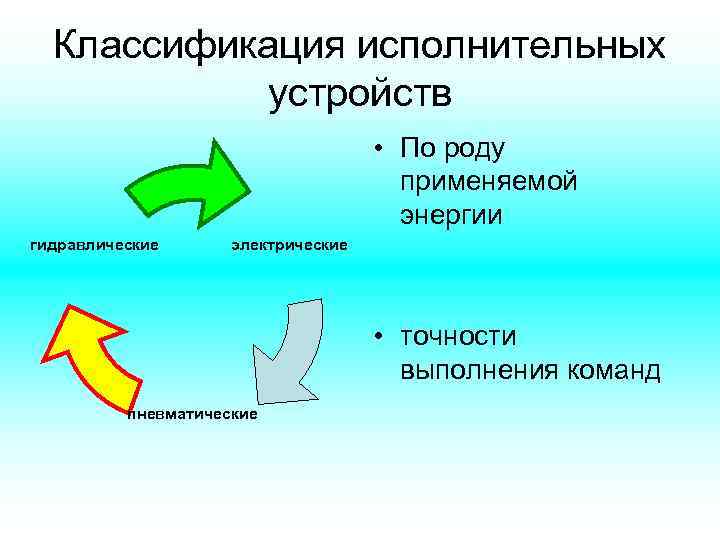

Классификация исполнительных устройств • По роду применяемой энергии гидравлические электрические • точности выполнения команд пневматические

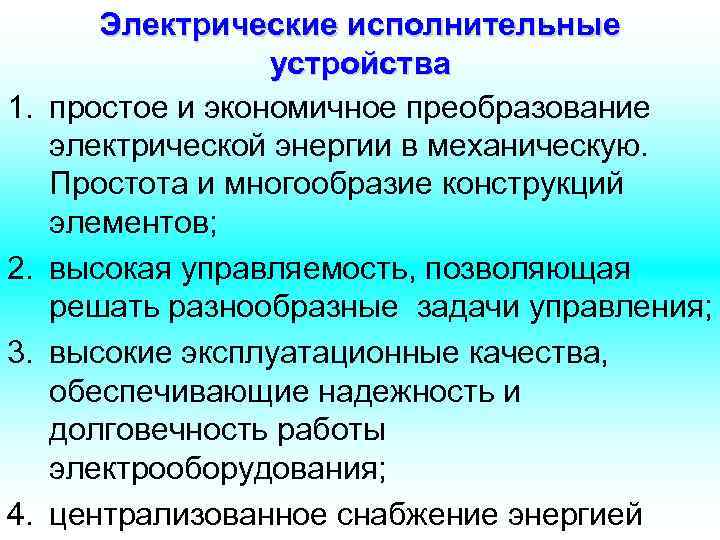

Электрические исполнительные устройства 1. простое и экономичное преобразование электрической энергии в механическую. Простота и многообразие конструкций элементов; 2. высокая управляемость, позволяющая решать разнообразные задачи управления; 3. высокие эксплуатационные качества, обеспечивающие надежность и долговечность работы электрооборудования; 4. централизованное снабжение энергией

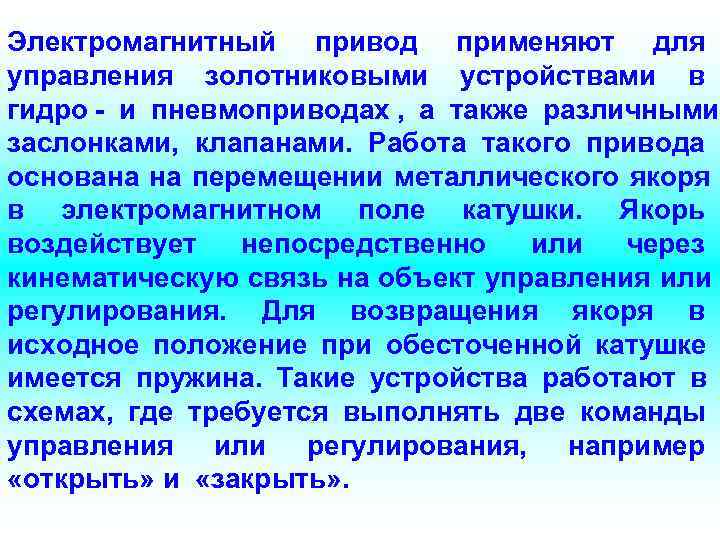

Электромагнитный привод применяют для управления золотниковыми устройствами в гидро - и пневмоприводах , а также различными заслонками, клапанами. Работа такого привода основана на перемещении металлического якоря в электромагнитном поле катушки. Якорь воздействует непосредственно или через кинематическую связь на объект управления или регулирования. Для возвращения якоря в исходное положение при обесточенной катушке имеется пружина. Такие устройства работают в схемах, где требуется выполнять две команды управления или регулирования, например «открыть» и «закрыть» .

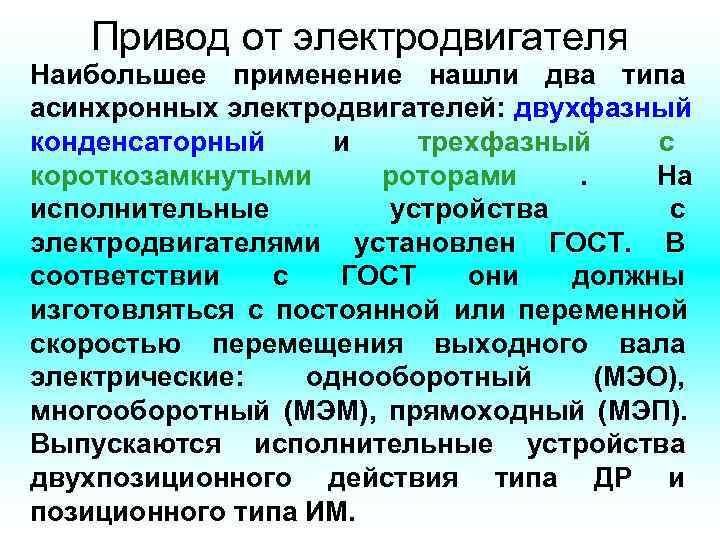

Привод от электродвигателя Наибольшее применение нашли два типа асинхронных электродвигателей: двухфазный конденсаторный и трехфазный с короткозамкнутыми роторами . На исполнительные устройства с электродвигателями установлен ГОСТ. В соответствии с ГОСТ они должны изготовляться с постоянной или переменной скоростью перемещения выходного вала электрические: однооборотный (МЭО), многооборотный (МЭМ), прямоходный (МЭП). Выпускаются исполнительные устройства двухпозиционного действия типа ДР и позиционного типа ИМ.

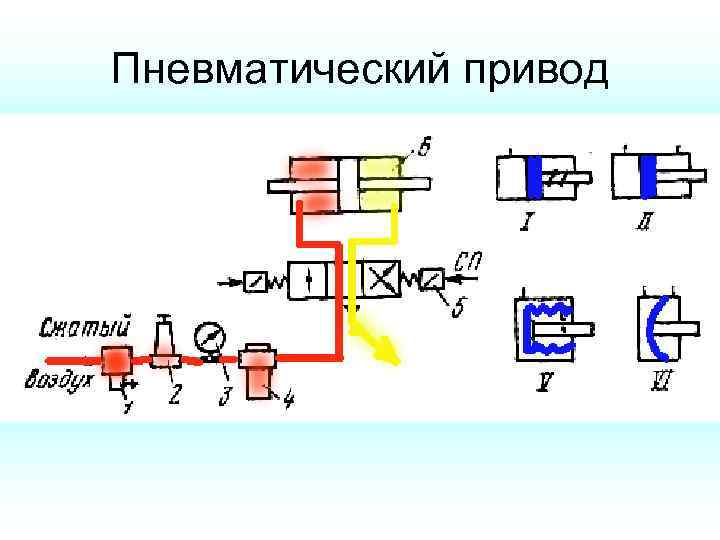

Пневматический привод

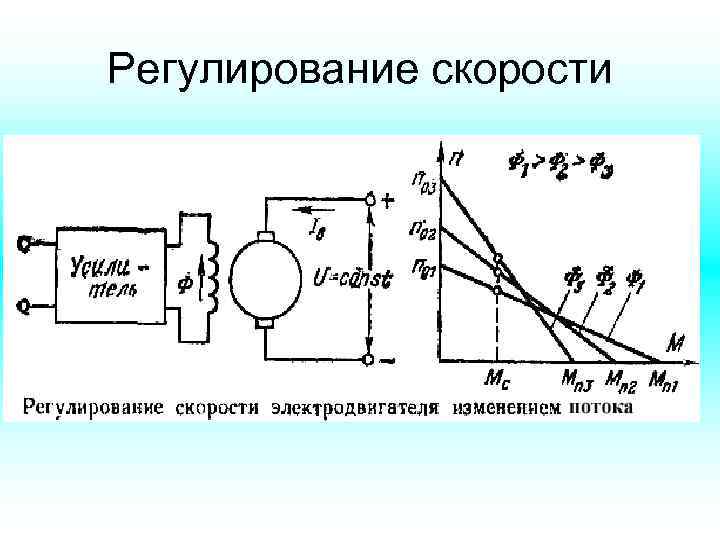

Регулирование скорости
