Классификация и основные конструкции паровых турбин Выполнила: Корчагина А. П. Группа ЭЭб 14 -1
Классификация паровых турбин Все многообразие современных паровых турбин можно классифицировать по 8 основным признакам: 1. По использованию в промышленности; 2. По числу ступеней; 3. По направлению потока пара; 4. По числу корпусов (цилиндров); 5. По принципу парораспределения; 6. По принципу действий пара; 7. По характеру теплового процесса; 8. По параметрам свежего пара;
Примерно так она выглядит
С другого ракурса
Конструкция паровой турбины Конструктивно современная паровая турбина (рис. 1) состоит из одного или нескольких цилиндров, в которых происходит процесс преобразования энергии пара, и ряда устройств, обеспечивающих организацию ее рабочего процесса. Рис. 1 Внешний вид паровой турбины К-300 -240
Все еще конструкция Цилиндр состоит из неподвижного корпуса (статора турбины) и вращающегося в этом корпусе ротора. Основное назначение рабочих лопаток и ротора турбины – преобразовать кинетическую энергию парового потока в механическую энергию вращающегося ротора, которая в свою очередь преобразуется в генераторе в электрическую энергию. Ротор мощной паровой турбины представлен на рисунке 2. Рис. 2 Ротор паровой турбины мощностью 220 МВт
Число венцов сопловых лопаток в каждом цилиндре паровой турбины равно числу венцов рабочих лопаток соответствующего ротора. В современных мощных паровых турбинах различают цилиндры низкого, среднего, высокого и сверхвысокого давления (рис. 3. ). Рис. 3. Цилиндры высокого, среднего и низкого давления паровой турбины мощностью 300 МВт (нижняя половина)
Снова конструкция Система регулирования. Эта система позволяет осуществлять синхронизацию турбогенератора с сетью, устанавливать заданную нагрузку при работе в общую сеть, обеспечивать перевод турбины на холостой ход при сбросе электрической нагрузки. Принципиальная схема системы непрямого регулирования с центробежным регулятором скорости представлена на рисунке 4. Рис. 4. Принципиальная схема регулирования с однократным усилением: 1 – муфта регулятора; 2 – золотник; 3 – гидравлический сервомотор; 4 – напорная линия; 5 – сливная линия; 6 – регулирующий клапан; 7 – подача пара в турбину

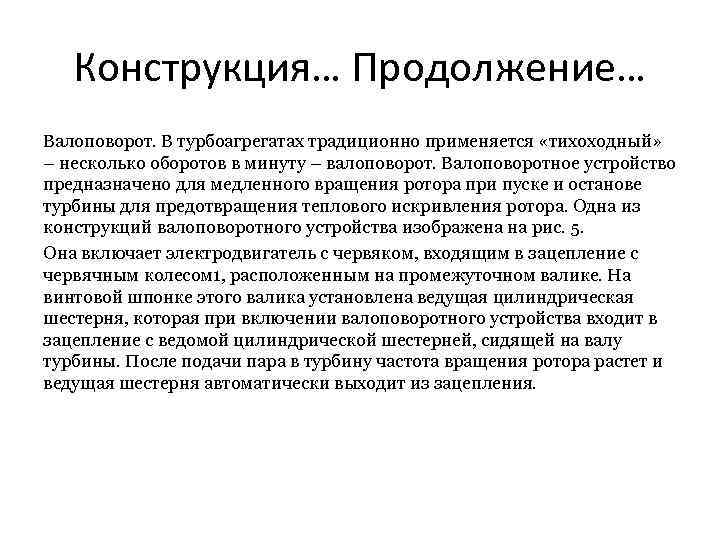

Конструкция… Продолжение… Валоповорот. В турбоагрегатах традиционно применяется «тихоходный» – несколько оборотов в минуту – валоповорот. Валоповоротное устройство предназначено для медленного вращения ротора при пуске и останове турбины для предотвращения теплового искривления ротора. Одна из конструкций валоповоротного устройства изображена на рис. 5. Она включает электродвигатель с червяком, входящим в зацепление с червячным колесом 1, расположенным на промежуточном валике. На винтовой шпонке этого валика установлена ведущая цилиндрическая шестерня, которая при включении валоповоротного устройства входит в зацепление с ведомой цилиндрической шестерней, сидящей на валу турбины. После подачи пара в турбину частота вращения ротора растет и ведущая шестерня автоматически выходит из зацепления.
Рис. 5. Продольный разрез турбины К-50 -90: 1 – ротор турбины; 2 – корпус турбины; 3 – опорноупорный подшипник; 4 – опорный подшипник; 5 – регулирующий клапан; 6 – сопловая коробка; 7 – кулачковый вал; 8 – сервомотор; 9 – главный масляный насос; 10 – регулятор скорости; 11 – следящий золотник; 12 – картер переднего подшипника; 13 – червячное колесо валоповоротного устройства; 14 – соединительная муфта; 15 – выхлопной патрубок турбины; 16 – насадные диски; 17 – рабочие лопатки; 18 – диафрагмы; 19 – обоймы диафрагм; 20 – обоймы переднего концевого уплотнения; 21 – перепускная труба (от стопорного к регулирующему клапану)
Почти конец Сборка паровой турбины на испытательном стенде
Finita la comedia Спасибо за внимание
