Классификация геоэкологических карт Геоэкологическое картографирование

Классификация геоэкологических карт Геоэкологическое картографирование Тема 2

Общие положения Классификация экологических карт имеет несколько условный характер, поскольку одни и те же карты можно рассматривать с разных позиций, и они будут принадлежать разным группам. Наиболее распространенной является классификация карт по тематике (содержанию). Существует 2 подхода к содержанию экологических карт: 1. широкий (карты, созданные в результате экологизации традиционных разделов картографии). Примеры таких карт представлены на слайде 3. 2. узкий (собственно геоэкологические карты). На слайдах 4 -6 показаны 3 получивших наибольшее распространение варианта классификации геоэкологических карт по тематике. Принципиальных различий между ними нет. Наиболее удачным представляется подход ученых Института географии РАН (слайд 4), охватывающий все многообразие сюжетов геоэкологических карт. 2

Карты экологического содержания в других областях тематической картографии 1. Ландшафтно-геохимические и эколого- геохимические; 2. Эколого-геологические; 3. Эколого-геоморфологические; 4. Эколого-почвенные; 5. Медико-географические; 6. Эколого-экономические. 3

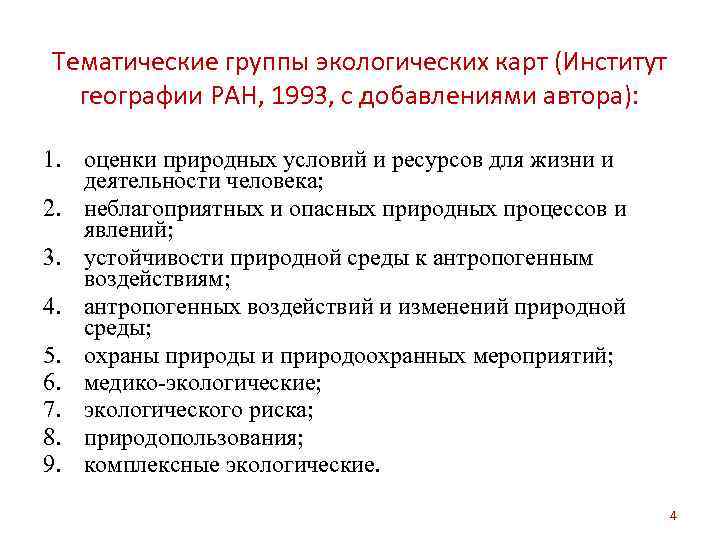

Тематические группы экологических карт (Институт географии РАН, 1993, с добавлениями автора): 1. оценки природных условий и ресурсов для жизни и деятельности человека; 2. неблагоприятных и опасных природных процессов и явлений; 3. устойчивости природной среды к антропогенным воздействиям; 4. антропогенных воздействий и изменений природной среды; 5. охраны природы и природоохранных мероприятий; 6. медико-экологические; 7. экологического риска; 8. природопользования; 9. комплексные экологические. 4

Классификация экологических карт по тематике, МГУ, 1993 • карты воздействий на природную среду и их последствий; • карты оценки состояния природной среды; • карты прогноза состояний природной среды и оценки ее прогнозируемого состояния; • общие эколого-географические карты; • карты существующей системы природоохранных мероприятий, природоохранных организаций, природоохранных технических устройств; • комплексные карты охраны природы. 5

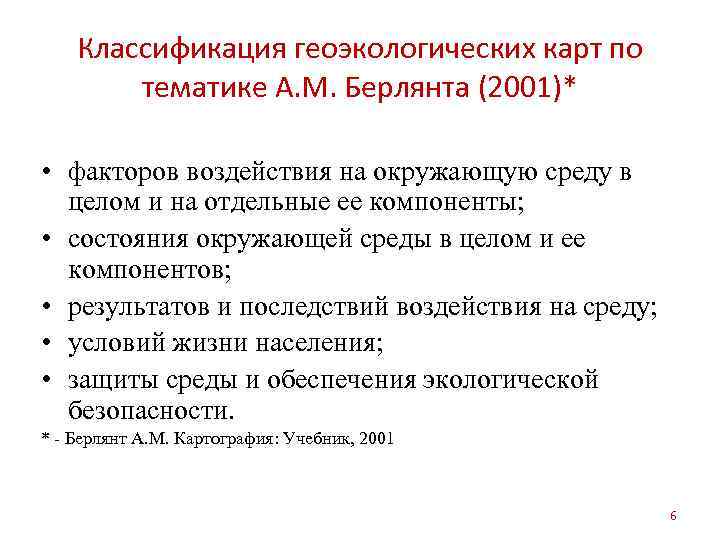

Классификация геоэкологических карт по тематике А. М. Берлянта (2001)* • факторов воздействия на окружающую среду в целом и на отдельные ее компоненты; • состояния окружающей среды в целом и ее компонентов; • результатов и последствий воздействия на среду; • условий жизни населения; • защиты среды и обеспечения экологической безопасности. * - Берлянт А. М. Картография: Учебник, 2001 6

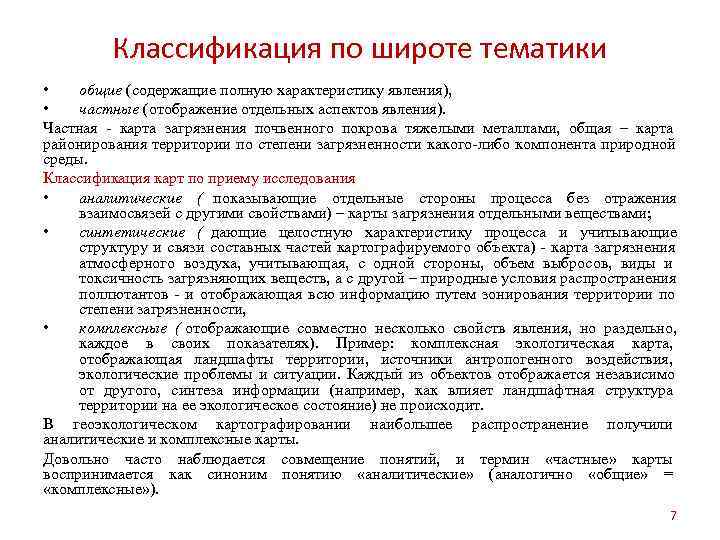

Классификация по широте тематики • общие (содержащие полную характеристику явления), • частные (отображение отдельных аспектов явления). Частная - карта загрязнения почвенного покрова тяжелыми металлами, общая – карта районирования территории по степени загрязненности какого-либо компонента природной среды. Классификация карт по приему исследования • аналитические ( показывающие отдельные стороны процесса без отражения взаимосвязей с другими свойствами) – карты загрязнения отдельными веществами; • синтетические ( дающие целостную характеристику процесса и учитывающие структуру и связи составных частей картографируемого объекта) - карта загрязнения атмосферного воздуха, учитывающая, с одной стороны, объем выбросов, виды и токсичность загрязняющих веществ, а с другой – природные условия распространения поллютантов - и отображающая всю информацию путем зонирования территории по степени загрязненности, • комплексные ( отображающие совместно несколько свойств явления, но раздельно, каждое в своих показателях). Пример: комплексная экологическая карта, отображающая ландшафты территории, источники антропогенного воздействия, экологические проблемы и ситуации. Каждый из объектов отображается независимо от другого, синтеза информации (например, как влияет ландшафтная структура территории на ее экологическое состояние) не происходит. В геоэкологическом картографировании наибольшее распространение получили аналитические и комплексные карты. Довольно часто наблюдается совмещение понятий, и термин «частные» карты воспринимается как синоним понятию «аналитические» (аналогично «общие» = «комплексные» ). 7

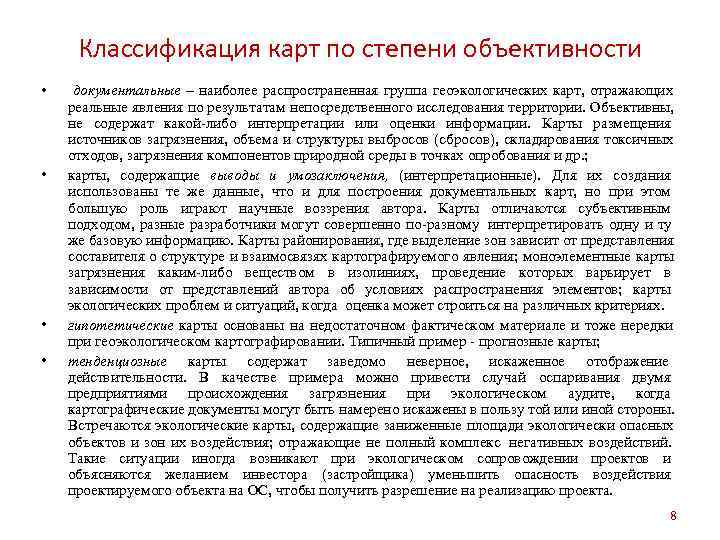

Классификация карт по степени объективности • документальные – наиболее распространенная группа геоэкологических карт, отражающих реальные явления по результатам непосредственного исследования территории. Объективны, не содержат какой-либо интерпретации или оценки информации. Карты размещения источников загрязнения, объема и структуры выбросов (сбросов), складирования токсичных отходов, загрязнения компонентов природной среды в точках опробования и др. ; • карты, содержащие выводы и умозаключения, (интерпретационные). Для их создания использованы те же данные, что и для построения документальных карт, но при этом большую роль играют научные воззрения автора. Карты отличаются субъективным подходом, разные разработчики могут совершенно по-разному интерпретировать одну и ту же базовую информацию. Карты районирования, где выделение зон зависит от представления составителя о структуре и взаимосвязях картографируемого явления; моноэлементные карты загрязнения каким-либо веществом в изолиниях, проведение которых варьирует в зависимости от представлений автора об условиях распространения элементов; карты экологических проблем и ситуаций, когда оценка может строиться на различных критериях. • гипотетические карты основаны на недостаточном фактическом материале и тоже нередки при геоэкологическом картографировании. Типичный пример - прогнозные карты; • тенденциозные карты содержат заведомо неверное, искаженное отображение действительности. В качестве примера можно привести случай оспаривания двумя предприятиями происхождения загрязнения при экологическом аудите, когда картографические документы могут быть намерено искажены в пользу той или иной стороны. Встречаются экологические карты, содержащие заниженные площади экологически опасных объектов и зон их воздействия; отражающие не полный комплекс негативных воздействий. Такие ситуации иногда возникают при экологическом сопровождении проектов и объясняются желанием инвестора (застройщика) уменьшить опасность воздействия проектируемого объекта на ОС, чтобы получить разрешение на реализацию проекта. 8

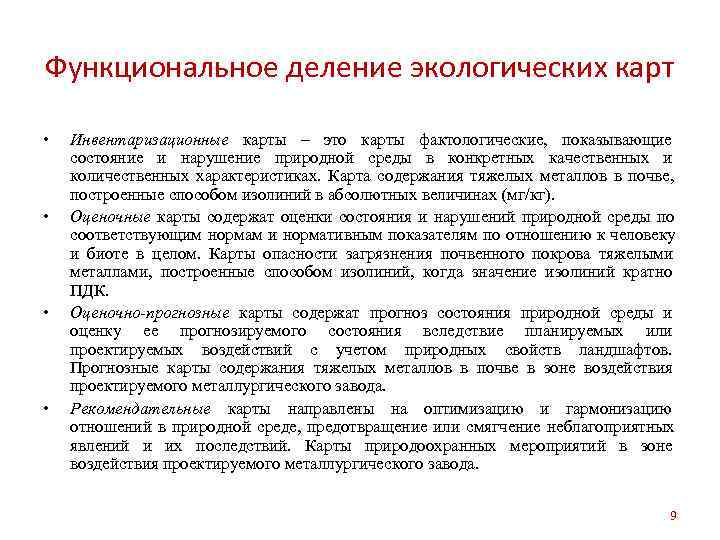

Функциональное деление экологических карт • Инвентаризационные карты – это карты фактологические, показывающие состояние и нарушение природной среды в конкретных качественных и количественных характеристиках. Карта содержания тяжелых металлов в почве, построенные способом изолиний в абсолютных величинах (мг/кг). • Оценочные карты содержат оценки состояния и нарушений природной среды по соответствующим нормам и нормативным показателям по отношению к человеку и биоте в целом. Карты опасности загрязнения почвенного покрова тяжелыми металлами, построенные способом изолиний, когда значение изолиний кратно ПДК. • Оценочно-прогнозные карты содержат прогноз состояния природной среды и оценку ее прогнозируемого состояния вследствие планируемых или проектируемых воздействий с учетом природных свойств ландшафтов. Прогнозные карты содержания тяжелых металлов в почве в зоне воздействия проектируемого металлургического завода. • Рекомендательные карты направлены на оптимизацию и гармонизацию отношений в природной среде, предотвращение или смягчение неблагоприятных явлений и их последствий. Карты природоохранных мероприятий в зоне воздействия проектируемого металлургического завода. 9

Классификация экологических карт по назначению • К арты для научно-исследовательских работ природоохранной направленности. Адресованы научным работникам, преподавателям и студентам ВУЗов. Наиболее сложные и информативные. • Карты для практической природоохранной деятельности (в том числе инвентаризационно-оценочные, прогнозные, рекомендательные, контрольные). Используются в градостроительном планировании (карты загрязнения городских территорий), сельском хозяйстве (карты водной и ветровой эрозии, дегумификации, засоления почв), строительстве (карты подтопления, просадочности грунтов, сейсмичности территории). • К арты для экологического просвещения, образования и воспитания. Адресованы школьникам и широким слоям населения, интересующимся состоянием окружающей среды. Наиболее простые с точки зрения применяемых СКИ, доступные для восприятия и понимания людей, не имеющих естественнонаучного образования. 10

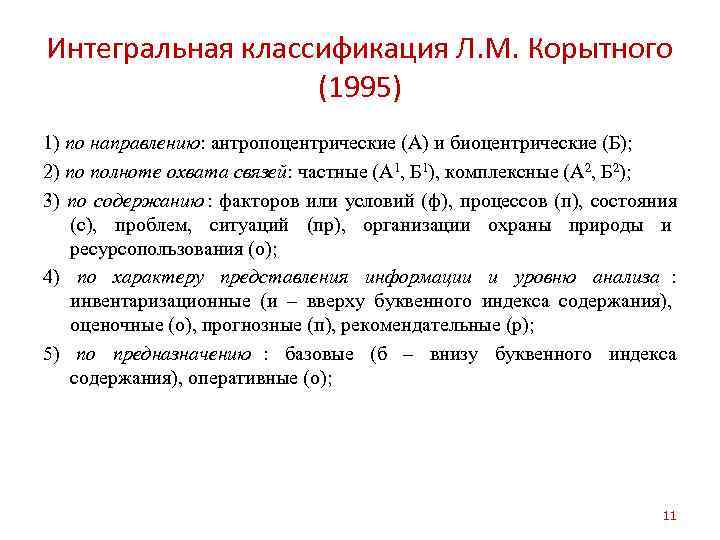

Интегральная классификация Л. М. Корытного (1995) 1) по направлению: антропоцентрические (А) и биоцентрические (Б); 2) по полноте охвата связей: частные (А 1, Б 1), комплексные (А 2, Б 2); 3) по содержанию : факторов или условий (ф), процессов (п), состояния (с), проблем, ситуаций (пр), организации охраны природы и ресурсопользования (о); 4) по характеру представления информации и уровню анализа : инвентаризационные (и – вверху буквенного индекса содержания), оценочные (о), прогнозные (п), рекомендательные (р); 5) по предназначению : базовые (б – внизу буквенного индекса содержания), оперативные (о); 11

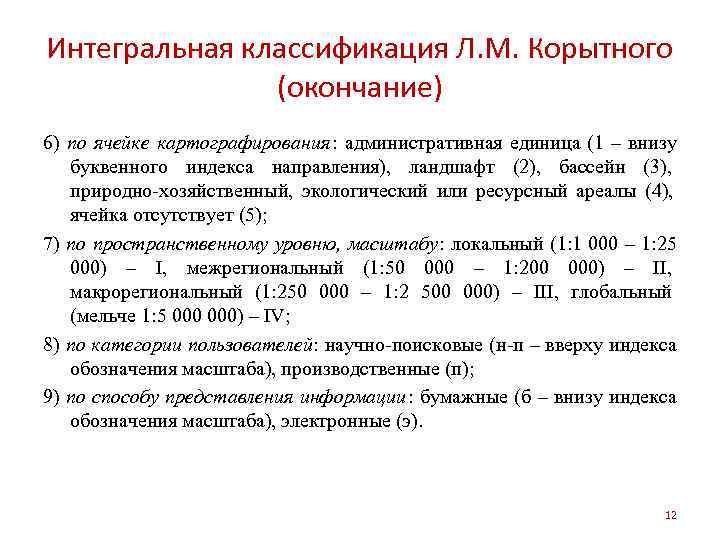

Интегральная классификация Л. М. Корытного (окончание) 6) по ячейке картографирования : административная единица (1 – внизу буквенного индекса направления), ландшафт (2), бассейн (3), природно-хозяйственный, экологический или ресурсный ареалы (4), ячейка отсутствует (5); 7) по пространственному уровню, масштабу: локальный (1: 1 000 – 1: 25 000) – I, межрегиональный (1: 50 000 – 1: 200 000) – II, макрорегиональный (1: 250 000 – 1: 2 500 000) – III, глобальный (мельче 1: 5 000) – IV; 8) по категории пользователей: научно-поисковые (н-п – вверху индекса обозначения масштаба), производственные (п); 9) по способу представления информации: бумажные (б – внизу индекса обозначения масштаба), электронные (э). 12

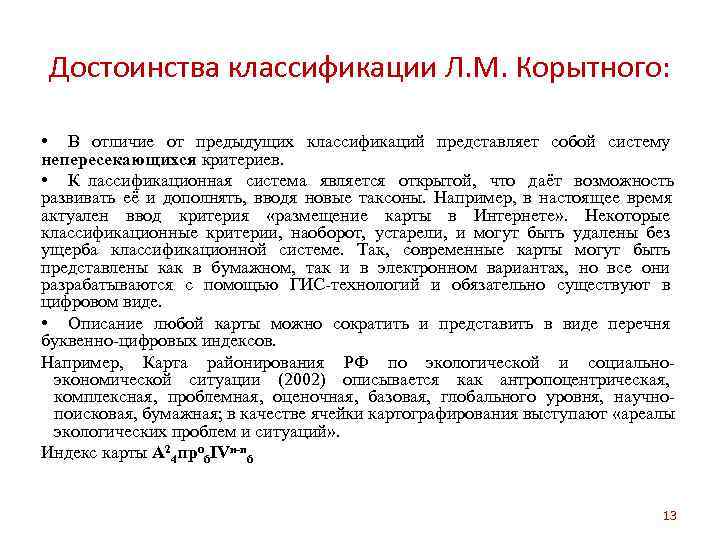

Достоинства классификации Л. М. Корытного: • В отличие от предыдущих классификаций представляет собой систему непересекающихся критериев. • К лассификационная система является открытой, что даёт возможность развивать её и дополнять, вводя новые таксоны. Например, в настоящее время актуален ввод критерия «размещение карты в Интернете» . Некоторые классификационные критерии, наоборот, устарели, и могут быть удалены без ущерба классификационной системе. Так, современные карты могут быть представлены как в бумажном, так и в электронном вариантах, но все они разрабатываются с помощью ГИС-технологий и обязательно существуют в цифровом виде. • Описание любой карты можно сократить и представить в виде перечня буквенно-цифровых индексов. Например, Карта районирования РФ по экологической и социально- экономической ситуации (2002) описывается как антропоцентрическая, комплексная, проблемная, оценочная, базовая, глобального уровня, научно- поисковая, бумажная; в качестве ячейки картографирования выступают «ареалы экологических проблем и ситуаций» . Индекс карты А 24 проб. IVн-пб 13
