Классификация газопроводов системы газоснабжения В зависимости от давления По назначению по расположению в населенных пунктах по местоположению относительно поверхности земли По материалу труб • • Высокого давления (0, 3 – 1, 2 МПа) Среднего давления (0, 005 – 0, 3 МПа) Низкого давления (менее 0, 005 МПа) Распределительные Газопроводы-вводы Внутренние Наружные Внутренние • Подземные • Надземные • Металлические • Неметаллические
Системы газоснабжения одноступенчатая двухступенчатая трехступенчатая
Принципиальная схема газоснабжения большого города 1 -магистральные газопроводы; 2 -газораспределительные станции (ГРС); 3 - контрольно-регулировочные пункты (КРП); 4 - газопроводы низкого давления; 5 - газорегуляторные пункты (ГРП); 6 - кольцо газопроводов высокого давления (2 МПа); 7 - кольцо газопроводов высокого давления 1, 2 МПа; 8 - газопроводы высокого давления, 0, 6 МПа; 9 - кольцо газопроводов среднего давления, 0, 3 МПа; 10 – перемычка; 11 - подземное хранилище газа.
Газорегуляторные пункты устанавливаются в местах соединения газопроводов различного давления. В зависимости от размещения оборудования бывают • • газорегуляторный пункт шкафной (ГРПШ) газорегуляторная установка (ГРУ) пункт газорегуляторный блочный (ПГБ) стационарный газорегуляторный пункт (ГРП) Принципиальное отличие ГРП от ГРПШ, ГРУ и ПГБ состоит в том, что ГРП (в отличие от последних) не является типовым изделием полной заводской готовности.
Газорегуляторный пункт шкафной (ГРПШ)
Газорегуляторная установка (ГРУ)

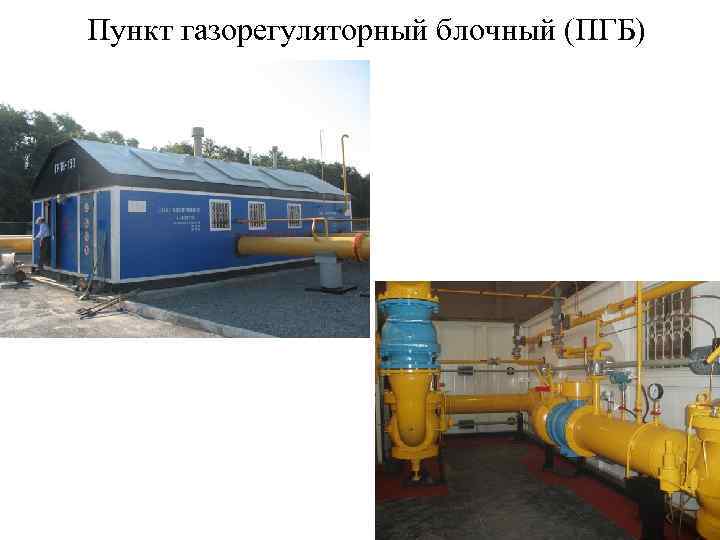

Пункт газорегуляторный блочный (ПГБ)
Технологическая схема ГРП 1 – входной газопровод; 2 – отключающее устройство; 3 – фильтр; 4 – предохранительный запорный клапан; 5 – регулятор давления; 6 – выходной газопровод; 7 – манометр; 8 – предохранительный сбросной клапан; 9 – байпас; 10 – регулирующая задвижка на байпасе
