Классификация четырехполюсников ЧП Система уравнений ЧП принято называть

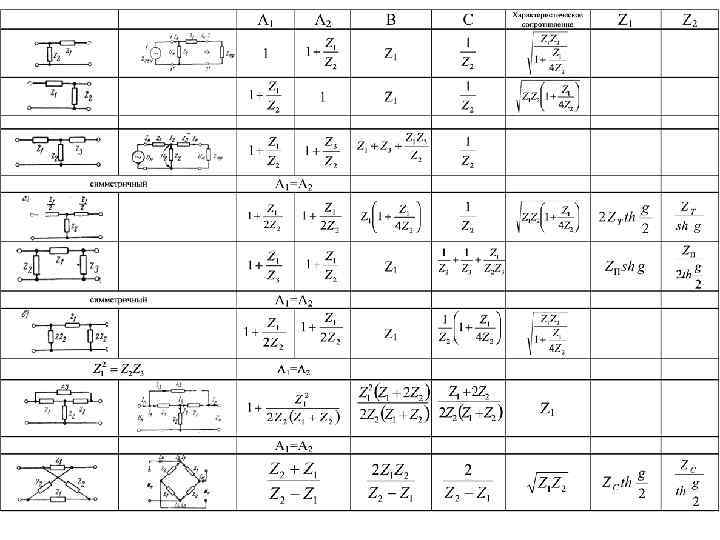

Классификация четырехполюсников (ЧП). Система уравнений. ЧП принято называть электрическую схему, имеющую 2 входных и 2 выходных зажима. Пример: трансформатор, усилитель, электрический фильтр и всякое другое устройство с двумя парами зажимов, в том случае, если предметом исследования является токи и напряжения на этих зажимах, а не токи и напряжение внутри самого устройства. Система уравнений, связывающая величины входных и выходных токов и напряжений, называется системой уравнения четырехполюсника с А-параметрами А 11=А 1=А; А 12=В; А 21=А 2=С; А 22=С=D

Классификация ЧП Линейные Нелинейные активные Пассивные симметричные Несимметричные уравновешенные неуравновешенные Симметричный Т Неуравновешенный Уравновешенный Симметричный П

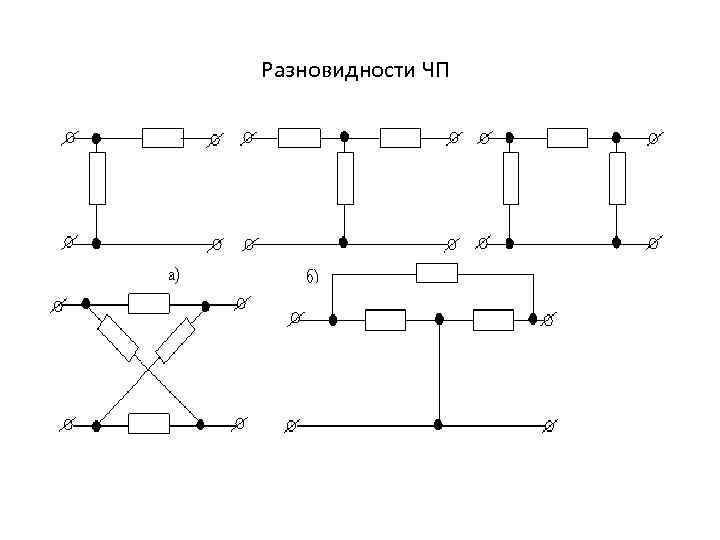

Разновидности ЧП
