Класс Anthozoa Коралловые полипы Внутреннее строение и

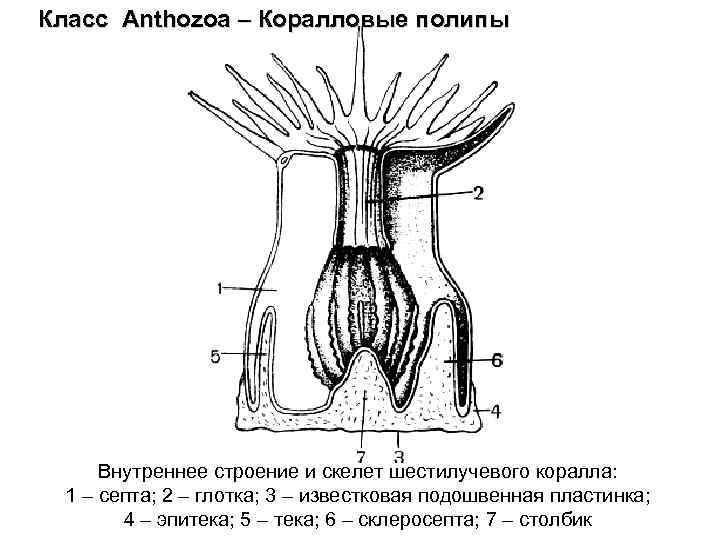

Класс Anthozoa – Коралловые полипы Внутреннее строение и скелет шестилучевого коралла: 1 – септа; 2 – глотка; 3 – известковая подошвенная пластинка; 4 – эпитека; 5 – тека; 6 – склеросепта; 7 – столбик

Схема части колонии восьмилучевого коралла Alcyonium (по Л. и В. Шимкевич): 1 – щупальца, 2 – ротовое отверстие, 3 – глотка, 4 – септа, 5 – мезентериальные нити, 6 – яйца

Поперечные разрезы через восьмилучевой (А) и шестилучевой (Б) коралловые полипы (А – по Хиксон, Б – по Хайман): 1 – глотка, 2 – полость глотки, 3 – сифрноглиф, 4 – вентральная направительная камера, 5 – септа, 6 – мускульный валик септы, 7 – дорзальная направительная камера, 8 – внутренние камеры, расположенные между двумя септами первого порядка, 9 – внутренние камеры, обра зующиеся между вторично возникающими септами, 10 – промежуточные камеры, 11 – эктодерма, 12 – энтодерма. Мезоглея зачернена

Подкласс Octocorallia – Восьмилучевые кораллы

Подкласс Hexacorallia – Шестилучевые кораллы

Раздел Bilateria – Билатеральные животные Подраздел Acoelomata – Бесполостные животные Тип Plathelminthes – Плоские черви

Поперечный разрез через тело молочной планарии: 1 – ресничный эпителий; 2 – кольцевые мышцы; 3 – косые мышцы; 4 – продольные мышцы; 5 – дорзовентральные мышцы; 6 – клетки паренхимы; 7 – клетки, образующие рабдиты; 8 – рабдиты; 9 – одноклеточная железа.

Строение турбеллярий: А – трехветвистокишечная турбеллярия (Tricladida); 1 – рот; 2 – глотка; 3 – три ветви кишечника; 4 – головной ганглий; 5 – глазок; 6 – «ушко» (щупальцевидный вырост); 7 – продольный нервный ствол; 8 – желточники; 9 – яичник; 10 – части полового аппарата.

Б – многоветвистокишечная турбеллярия (Polycladida); 1 – рот; 2 – глотка; 3 – центральная часть кишечника; 4, 5 – радиальные ветви кишечника; 6 – головной ганглий; 7 – «радиальные» нервные стволы; 8 – части яичника (слева яичник не изображен); 9 – матка; 10 – женское половое отверстие; 11 – совокупительный орган; 12 – семенники (справа не изображены); 13 – семяпровод.

Выделительная система турбеллярий. А – расположение главных выделительных каналов в теле прямокишечной турбеллярий Gyratryx hermaphroditus (из Райзингера); Б – схема строения протонефридиев (по Буэ и Шантон): 1 – главные продольные выделительные каналы, 2 – разветвления канальцев, 3 – звездчатые (мерцательные) клетки, 4 – мерцательное пламя, 5 – выделительные отверстия

Нервная система турбеллярий (по Беклемишеву) Б – отряд, близкий к Tricladida: 1 – мозговой ганглий, 2 – брюшные продольные стволы, 3 – боковые и спинные продольные нервные стволы, 4 – комиссуры

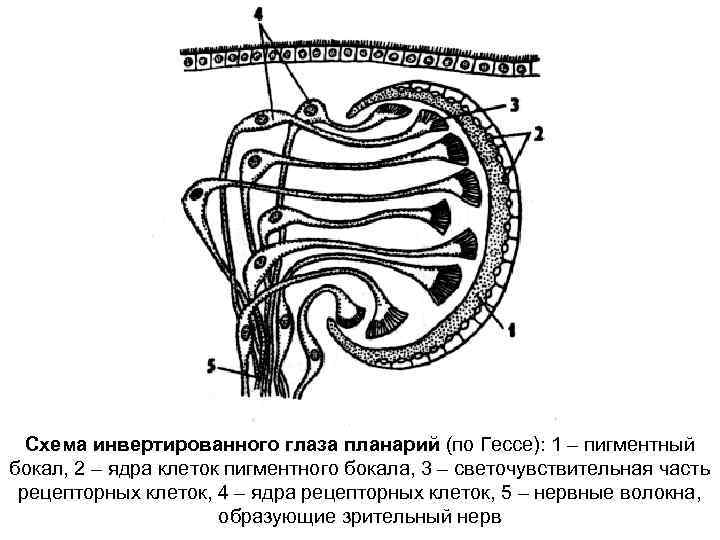

Схема инвертированного глаза планарий (по Гессе): 1 – пигментный бокал, 2 – ядра клеток пигментного бокала, 3 – светочувствительная часть рецепторных клеток, 4 – ядра рецепторных клеток, 5 – нервные волокна, образующие зрительный нерв

Половая система турбеллярий: А – половая система молочной планарии (слева удалены мужские, справа – женские органы); Б – схема строения половой системы турбеллярий; 1 – семенники; 2 – семявыносящие канальцы; 3 – семяпровод; 4 – семенной мешок; 5 – совокупительный орган с семяизвергательным каналом; 6 – железистый орган; 7 – копулятивная сумка; 8 – ее проток; 9 – половая клоака; 10 – непарный проток яйцевода; 11 – яичник; 12 – желточники; 13 – яйцевод; В – кокон Planaria lugubris.

Мюллеровская личинка (из Байера): 1 – глаза, 2 – ганглий, 3 – кишечник, 4 – рот, 5 – лопасти, 6 – мерцательный венчик

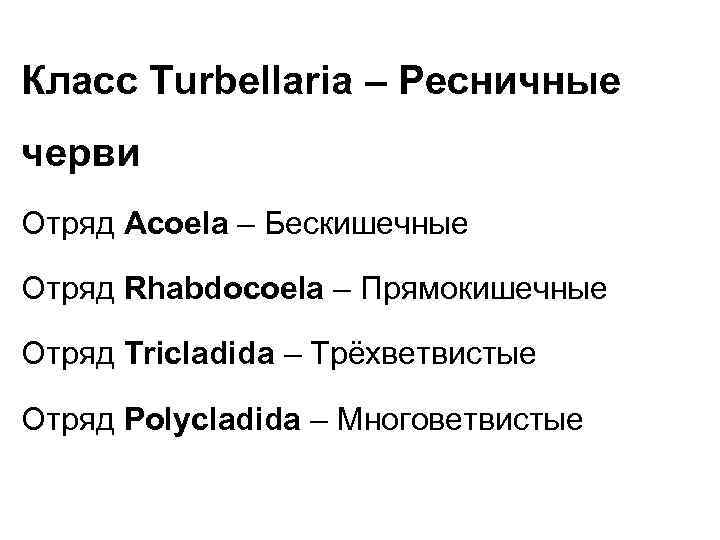

Класс Turbellaria – Ресничные черви Отряд Acoela – Бескишечные Отряд Rhabdocoela – Прямокишечные Отряд Tricladida – Трёхветвистые Отряд Polycladida – Многоветвистые

Класс Trematoda – Дигенетические сосальщики Схема строения покровов Трематод (по Тредгольду): 1 – тегумент, 2 – митохондрии, 3 – базальная мембрана, 4 – цитоплазматические тяжи, 5, 6 – погруженные участки цитоплазмы с ядрами, 7 – продольные мышцы, 8 – кольцевые мышцы, 9 – кутикулярный шипик

Б – сибирский сосальщик (Opisthorchis felineus); 1 – неветвящиеся боковые ветви кишечника; 2 – главный выделительный канал; 3 – семенник; 4 – семяпровод; 5 – яичник; 6 – семяприемник; 7 – желточники.

В – ланцетовидный сосальщик (Dicrocoelium lanceatum); 1 – ротовая присоска; 2 – брюшная присоска; 3 – семенники; 4 – яичник; 5 – семяприемник.

А – пищеварительная и нервная системы печеночного сосальщика (Fasciola hepatica); 1 – глотка; 2 – продольные ветви кишечника, дающие многочисленные боковые веточки; 3 – окологлоточный нервный узел; 4, 5 – продольные нервные стволы; 6 – брюшная присоска.

Органы выделения печеночного сосальщика (Fasciola hepatica): 1 – многочисленные выделительные канальцы; 2 – главный выделительный ствол; 3 – выделительное отверстие.

Цикл развития Opisthorchis felineus

Жизненный цикл печеночного сосальщика Fasciola hepatica (из Чендлера): 1 – марита в печени рогатого скота, 2 – яйцо, 3 – мирацидий, 4 – развитие спороцисты, редий и церкариев в промежуточном хозяине – малом прудовике, 5 – свободноплавающий церкарий, 6 – адолескарий на траве

Стадии жизненного цикла печеночного сосальщика Fasciola hepatica (по Хадорну): А – марита, Б – яйцо, В – мирацидий, Г – спороцисты, Д – редия, Е – церкарий, Ж – адолескарий; 1 – ротовая присоска, 2 – брюшная присоска, 3 – желточники, 4 – гонады, 5 – оотип, 6 – оболочка яйца, 7 – яйцеклетка, 8 – желточные клетки, 9 – глазки, 10 – зародышевые шары, 11 – редии, 12 – протонефридии, 13 – покровы, 14 – церкарий, 15 – пора, 16 – пищевод, 17 – хвост церкария, 18 – паренхима, 19 – оболочка адолескария

Жизненный цикл возбудителя дикроцелиоза

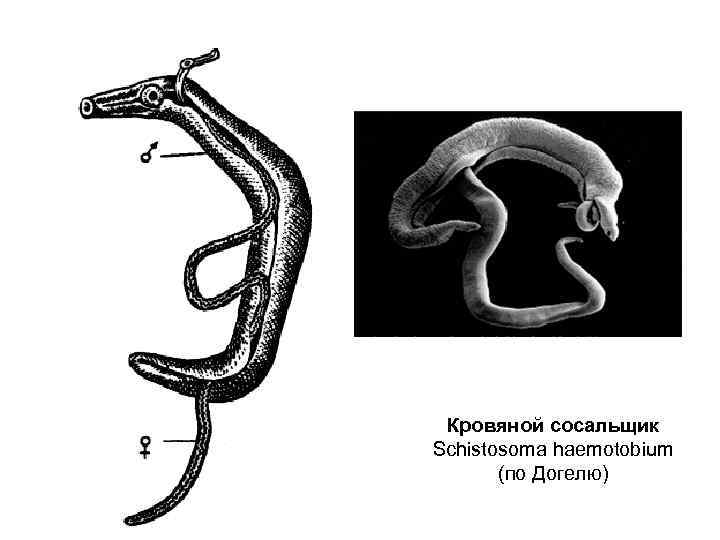

Кровяной сосальщик Schistosoma haemotobium (по Догелю)

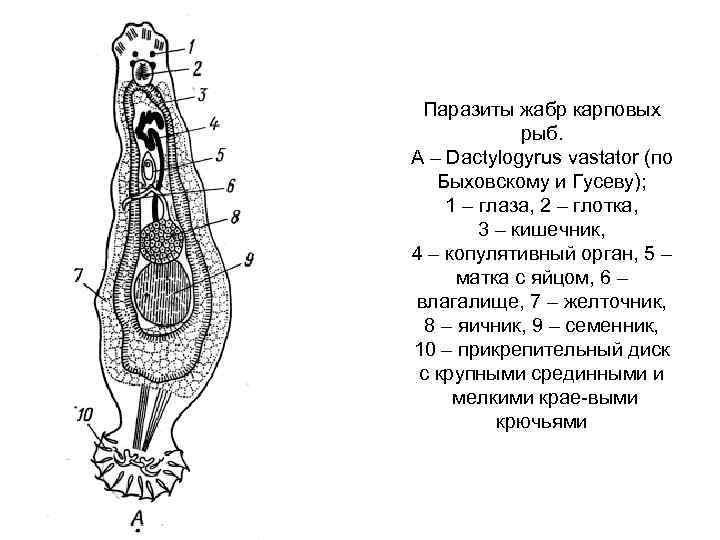

Паразиты жабр карповых рыб. А – Dactylogyrus vastator (пo Быховскому и Гусеву); 1 – глаза, 2 – глотка, 3 – кишечник, 4 – копулятивный орган, 5 – матка с яйцом, 6 – влагалище, 7 – желточник, 8 – яичник, 9 – семенник, 10 – прикрепительный диск с крупными срединными и мелкими крае выми крючьями

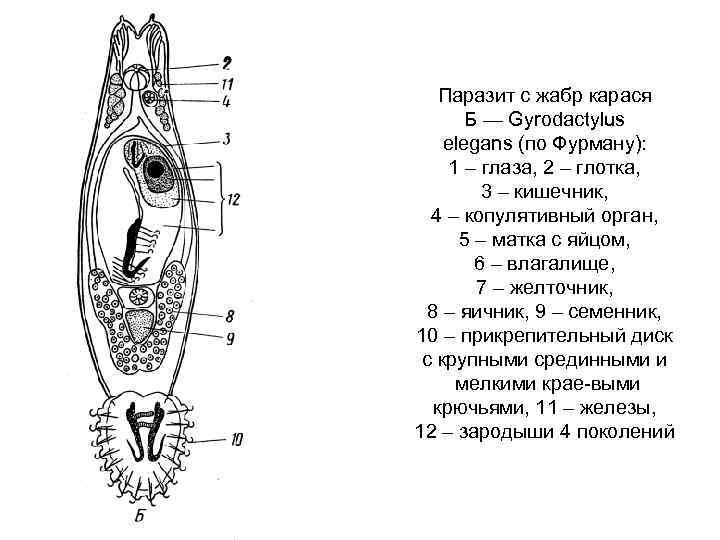

Паразит с жабр карася Б — Gyrodactylus elegans (по Фурману): 1 – глаза, 2 – глотка, 3 – кишечник, 4 – копулятивный орган, 5 – матка с яйцом, 6 – влагалище, 7 – желточник, 8 – яичник, 9 – семенник, 10 – прикрепительный диск с крупными срединными и мелкими крае выми крючьями, 11 – железы, 12 – зародыши 4 поколений

Лягушачья многоустка Polystoma integerrimum (no Стрелкову): 1 – рот, 2 – глотка, 3 – половое отверстие, 4 – влагалище, 5 – семяпровод, 6 – матка, 7 – желточный проток, 8 – желточники, 9 – кишечник, 10 – присоски прикрепительного диска, 11 – крючки прикрепительного диска, 12 – яйцевод, 13 – яичник

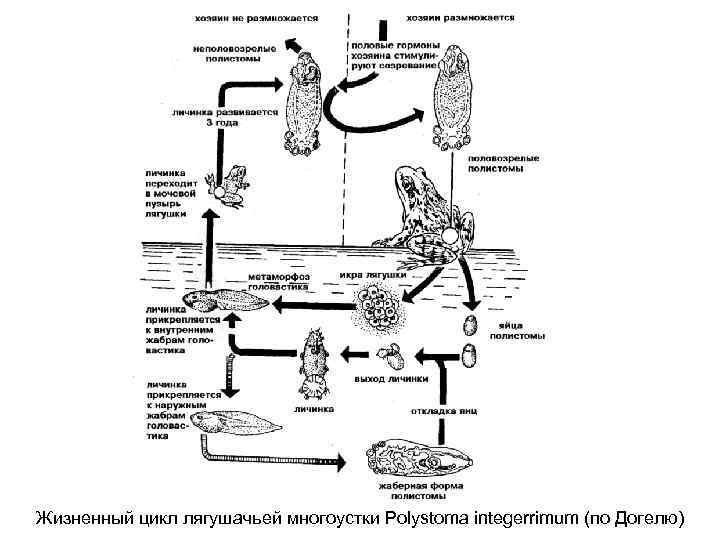

Жизненный цикл лягушачьей многоустки Polystoma integerrimum (по Догелю)

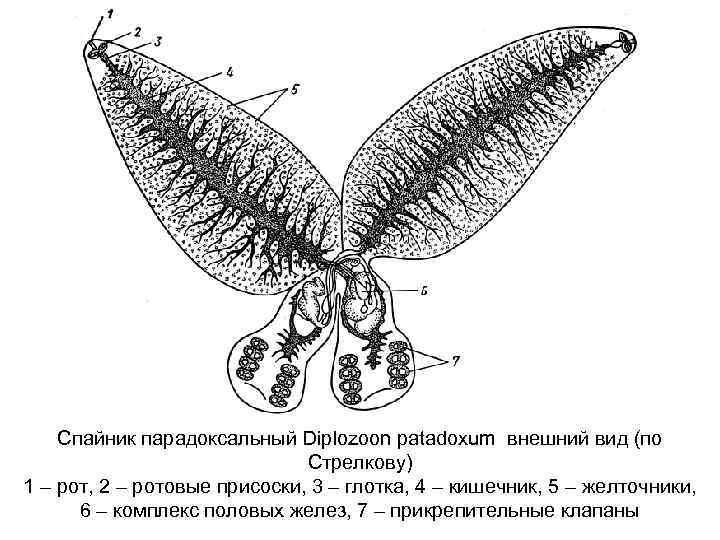

Спайник парадоксальный Diplozoon patadoxum внешний вид (по Стрелкову) 1 – рот, 2 – ротовые присоски, 3 – глотка, 4 – кишечник, 5 – желточники, 6 – комплекс половых желез, 7 – прикрепительные клапаны
