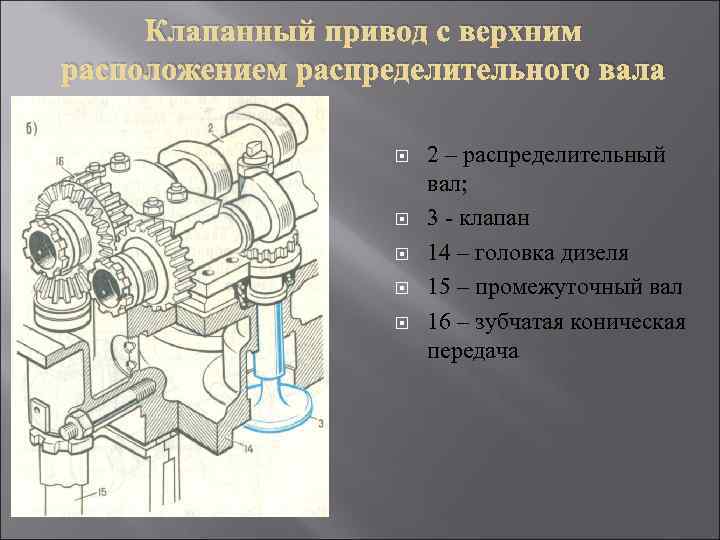

Клапанный привод с верхним расположением распределительного вала 2

Клапанный привод с верхним расположением распределительного вала 2 – распределительный вал; 3 - клапан 14 – головка дизеля 15 – промежуточный вал 16 – зубчатая коническая передача

Классификация арматуры судовых систем Арматура Запорнопереключающая Предохранительная 1. клапаны; 2. задвижки (клинкеты); 3. краны; 4. клапанные коробки. 1. предохранительные клапаны; 2. приемные сетки; 3. фильтры. Регулирующая 1. редукционные клапаны; дроссельные клапаны; манипуляторы. 2. 3. 1. 1. 2. 3. кингстоны; пожарные рожки; донные клинкеты. Сварная 2. 3. Арматура Литая Арматура, пропускающая среду только в одном направлении Специальная невозвратные клапаны; невозвратнозапорные клапаны; захлопки. Арматура Штампованная Автоматическая Приводная Арматура Фланцевая Штуцерная Муфтовая Присоединение под дюрит

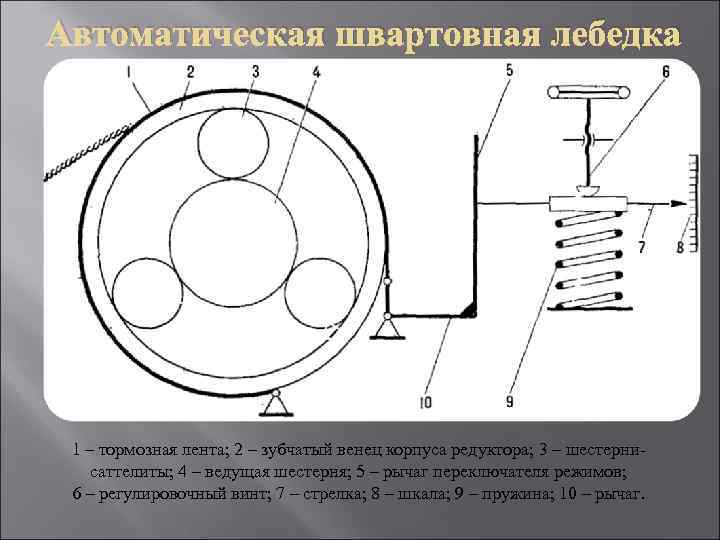

Автоматическая швартовная лебедка 1 – тормозная лента; 2 – зубчатый венец корпуса редуктора; 3 – шестернисаттелиты; 4 – ведущая шестерня; 5 – рычаг переключателя режимов; 6 – регулировочный винт; 7 – стрелка; 8 – шкала; 9 – пружина; 10 – рычаг.
