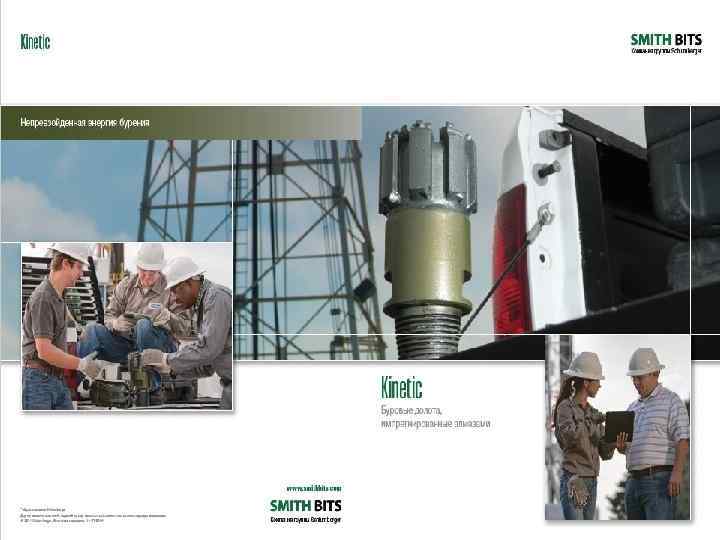

Kinetic Буровые долота импрегнированные алмазами При бурении твердых

Kinetic Буровые долота импрегнированные алмазами При бурении твердых абразивных пород импрегнированные алмазами долота Kinetic отличаются увеличенной продолжительностью службы и механической скоростью проходки в самых суровых условиях бурения. Эти долота позволяют разбуривать оборудование с обратным клапаном, они также эффективны в ситуациях, когда встречаются более мягкие породы, или при бурении пластов на репрессии, когда использование традиционных долот приводит к снижению механической скорости и длины проходки. Буровые долота Kinetic исключительно эффективны при работе с гидротурбинными забойными двигателями или высокоскоростным и винтовыми забойными двигателями(ВЗД). Более высокая скорость вращения, возможная при работе с этими инструментами, позволяет реализовать эксплуатационные возможности долот Kinetic.

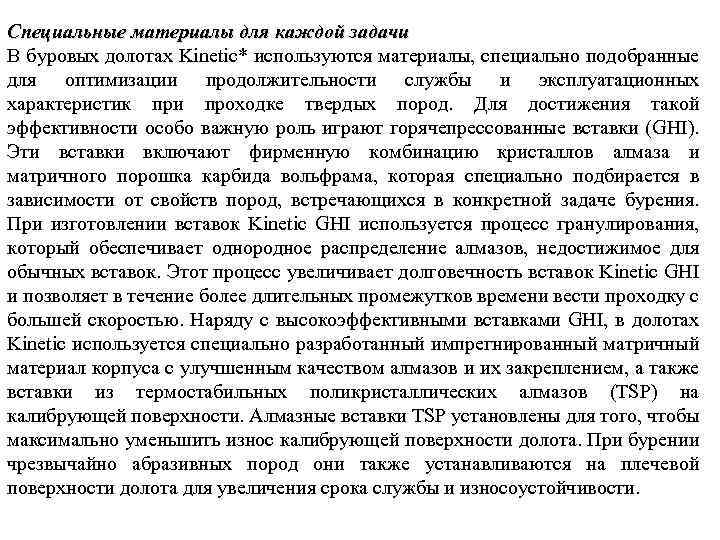

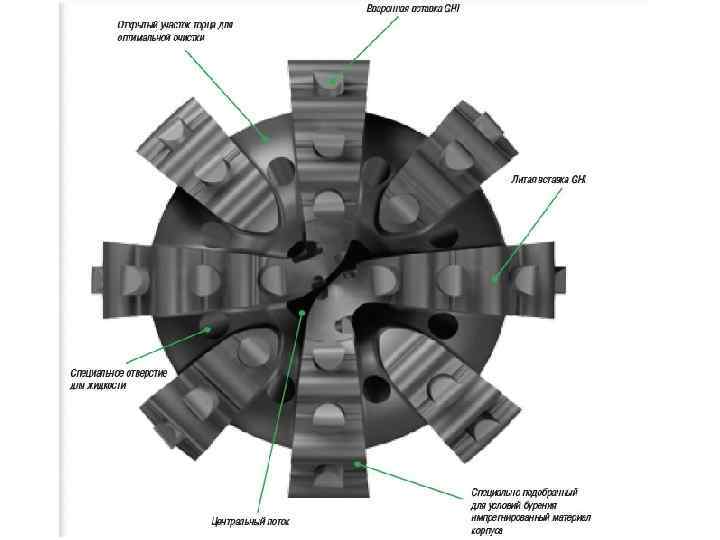

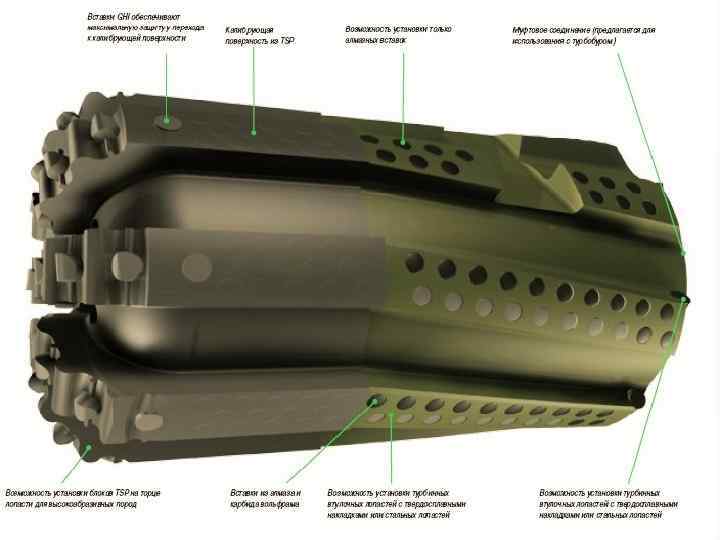

Специальные материалы для каждой задачи В буровых долотах Kinetic* используются материалы, специально подобранные для оптимизации продолжительности службы и эксплуатационных характеристик при проходке твердых пород. Для достижения такой эффективности особо важную роль играют горячепрессованные вставки (GHI). Эти вставки включают фирменную комбинацию кристаллов алмаза и матричного порошка карбида вольфрама, которая специально подбирается в зависимости от свойств пород, встречающихся в конкретной задаче бурения. При изготовлении вставок Kinetic GHI используется процесс гранулирования, который обеспечивает однородное распределение алмазов, недостижимое для обычных вставок. Этот процесс увеличивает долговечность вставок Kinetic GHI и позволяет в течение более длительных промежутков времени вести проходку с большей скоростью. Наряду с высокоэффективными вставками GHI, в долотах Kinetic используется специально разработанный импрегнированный матричный материал корпуса с улучшенным качеством алмазов и их закреплением, а также вставки из термостабильных поликристаллических алмазов (TSP) на калибрующей поверхности. Алмазные вставки TSP установлены для того, чтобы максимально уменьшить износ калибрующей поверхности долота. При бурении чрезвычайно абразивных пород они также устанавливаются на плечевой поверхности долота для увеличения срока службы и износоустойчивости.

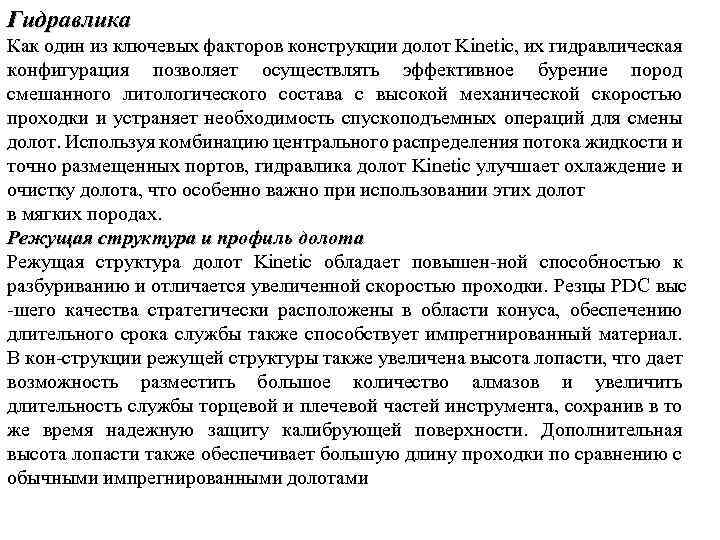

Гидравлика Как один из ключевых факторов конструкции долот Kinetic, их гидравлическая конфигурация позволяет осуществлять эффективное бурение пород смешанного литологического состава с высокой механической скоростью проходки и устраняет необходимость спускоподъемных операций для смены долот. Используя комбинацию центрального распределения потока жидкости и точно размещенных портов, гидравлика долот Kinetic улучшает охлаждение и очистку долота, что особенно важно при использовании этих долот в мягких породах. Режущая структура и профиль долота Режущая структура долот Kinetic обладает повышен-ной способностью к разбуриванию и отличается увеличенной скоростью проходки. Резцы PDC выс -шего качества стратегически расположены в области конуса, обеспечению длительного срока службы также способствует импрегнированный материал. В кон-струкции режущей структуры также увеличена высота лопасти, что дает возможность разместить большое количество алмазов и увеличить длительность службы торцевой и плечевой частей инструмента, сохранив в то же время надежную защиту калибрующей поверхности. Дополнительная высота лопасти также обеспечивает большую длину проходки по сравнению с обычными импрегнированными долотами

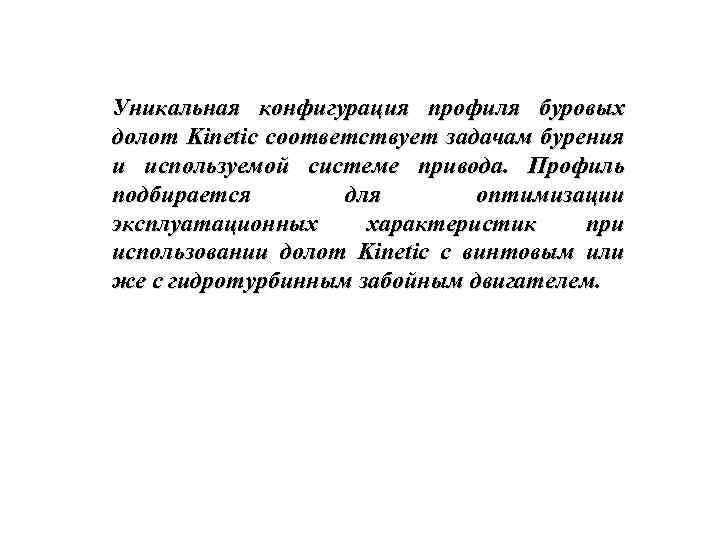

Уникальная конфигурация профиля буровых долот Kinetic соответствует задачам бурения и используемой системе привода. Профиль подбирается для оптимизации эксплуатационных характеристик при использовании долот Kinetic с винтовым или же с гидротурбинным забойным двигателем.

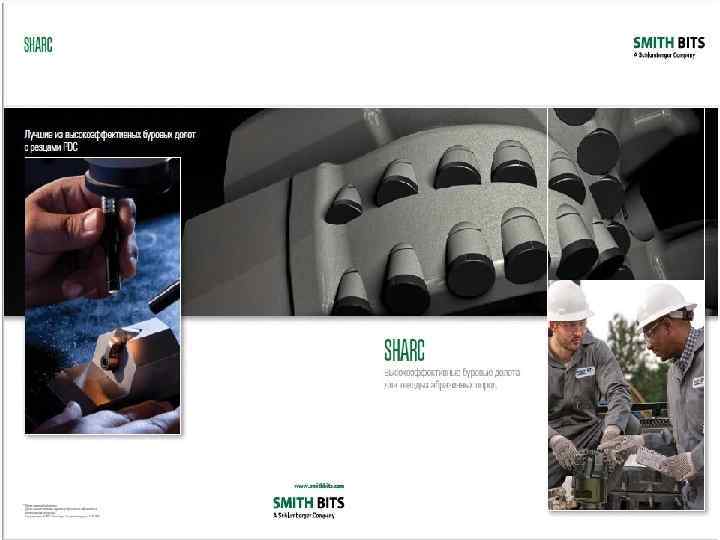

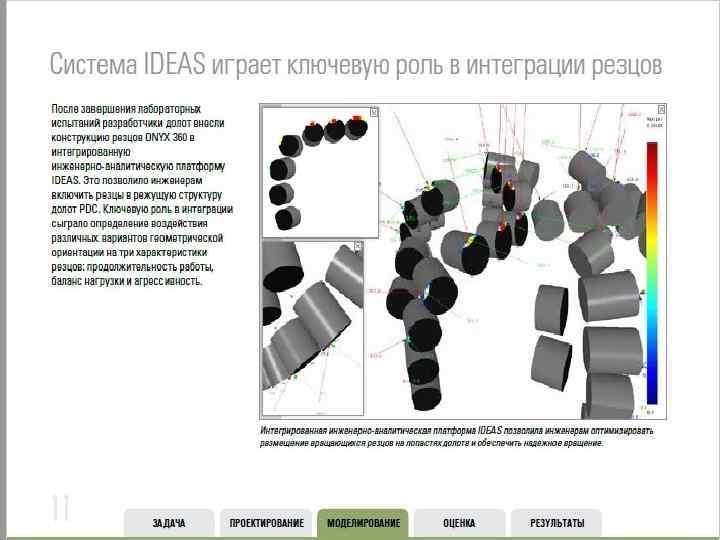

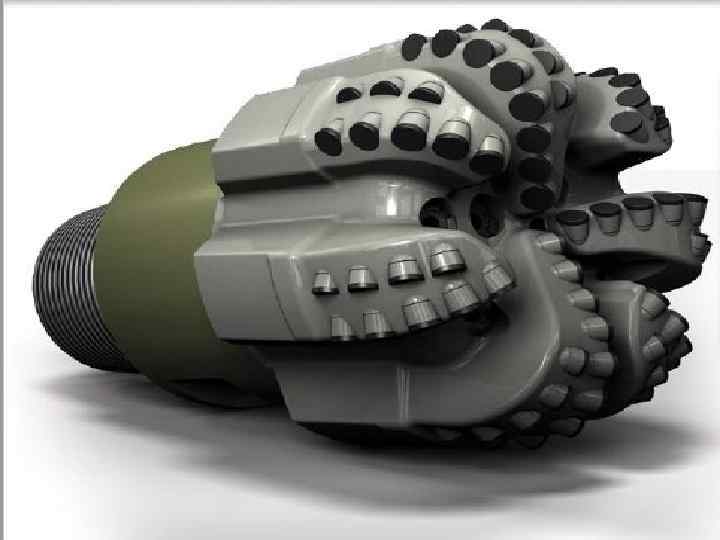

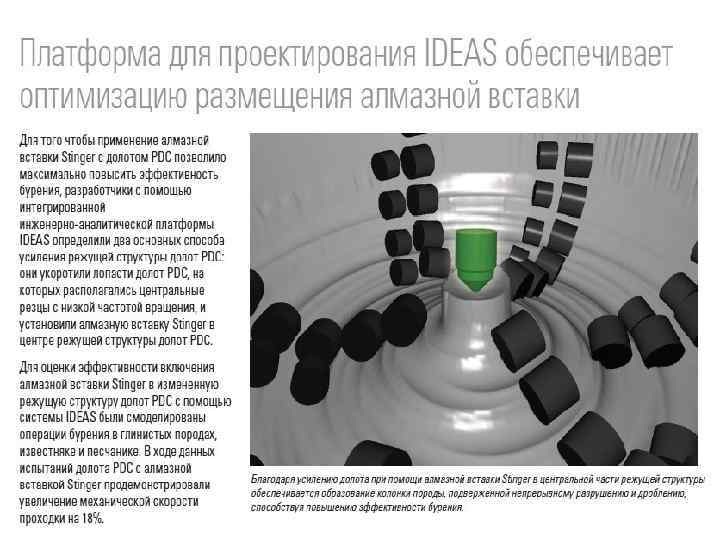

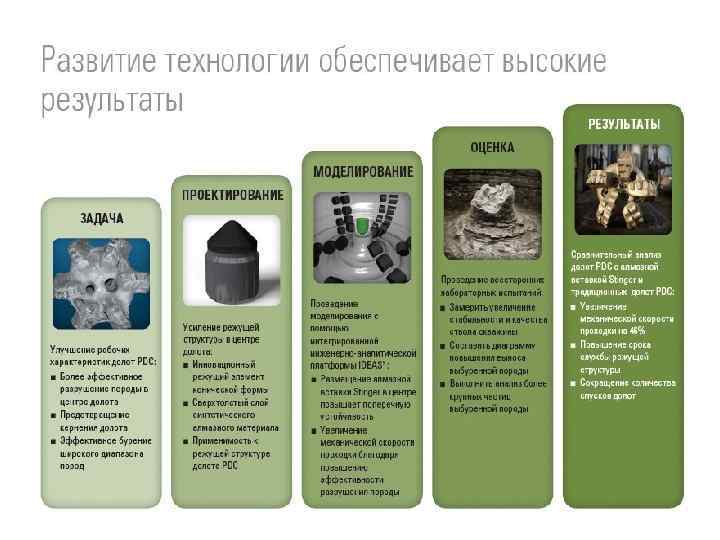

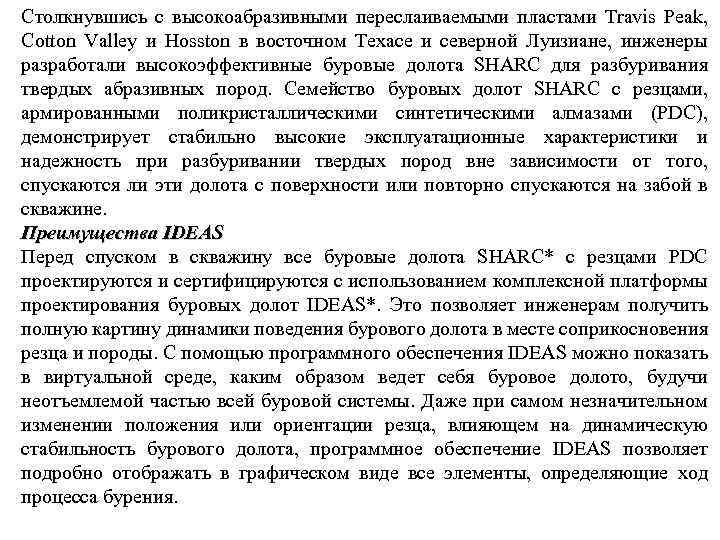

Столкнувшись с высокоабразивными переслаиваемыми пластами Travis Peak, Cotton Valley и Hosston в восточном Техасе и северной Луизиане, инженеры разработали высокоэффективные буровые долота SHARC для разбуривания твердых абразивных пород. Семейство буровых долот SHARC с резцами, армированными поликристаллическими синтетическими алмазами (PDC), демонстрирует стабильно высокие эксплуатационные характеристики и надежность при разбуривании твердых пород вне зависимости от того, спускаются ли эти долота с поверхности или повторно спускаются на забой в скважине. Преимущества IDEAS Перед спуском в скважину все буровые долота SHARC* с резцами PDC проектируются и сертифицируются с использованием комплексной платформы проектирования буровых долот IDEAS*. Это позволяет инженерам получить полную картину динамики поведения бурового долота в месте соприкосновения резца и породы. С помощью программного обеспечения IDEAS можно показать в виртуальной среде, каким образом ведет себя буровое долото, будучи неотъемлемой частью всей буровой системы. Даже при самом незначительном изменении положения или ориентации резца, влияющем на динамическую стабильность бурового долота, программное обеспечение IDEAS позволяет подробно отображать в графическом виде все элементы, определяющие ход процесса бурения.

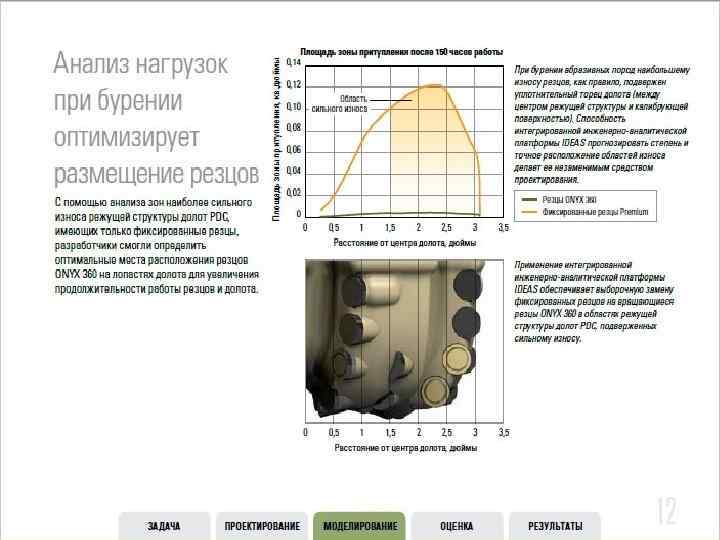

Программное обеспечение IDEAS позволяет определять: ■ границу соприкосновения резца и породы; ■ каким образом каждый зуб, вставка или резец PDC удаляют породу; ■ как перемещается буровое долото в стволе скважины; ■ каковы значения силы и изгибающего момента, создаваемых бурильной колонной; ■ какие компоненты будут входить в состав КНБК. Лежащая в основе 4 -мерная имитационная модель позволяет проектировать, испытывать и анализировать эксплуатационные характеристики буровых долот при бурении виртуальной скважины. Разработанные с помощью данного программного обеспечения буровые долота значительно быстрее переходят из разряда концептуальных разработок в разряд проверенных в эксплуатации систем, нежели долота, проектируемые по традиционной методике. Конечным результатом является получение бурового долота с эксплуатационными характеристиками, специально оптимизированными под те скважинные условия, в которых оно будет применяться.

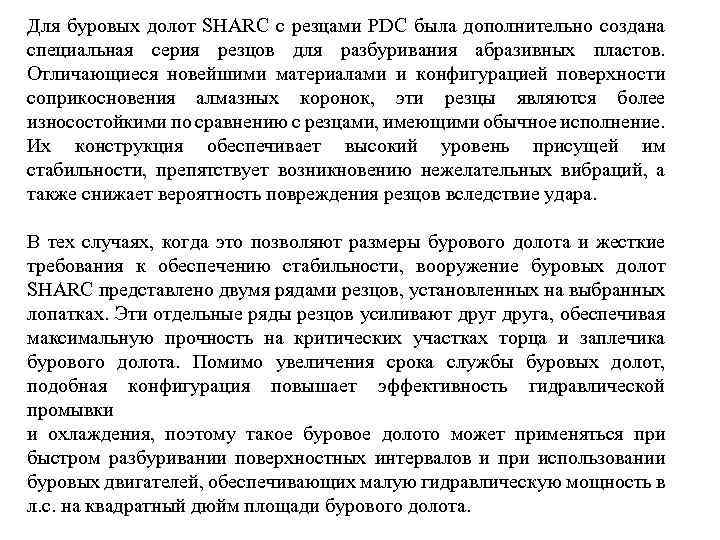

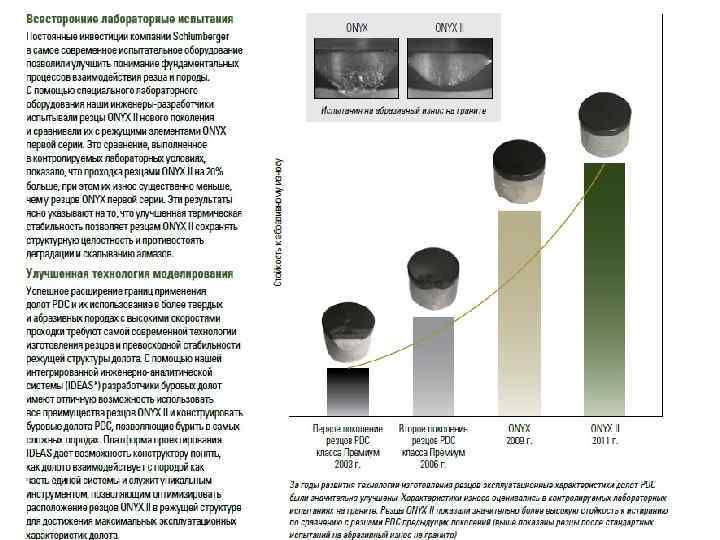

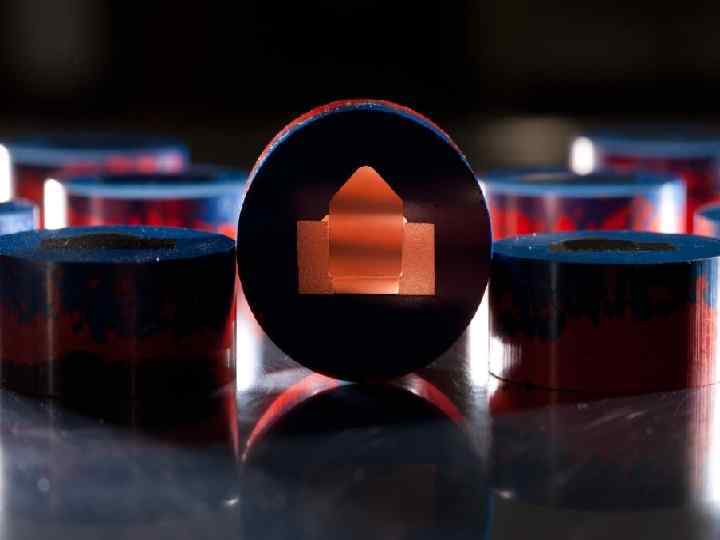

Для буровых долот SHARC с резцами PDC была дополнительно создана специальная серия резцов для разбуривания абразивных пластов. Отличающиеся новейшими материалами и конфигурацией поверхности соприкосновения алмазных коронок, эти резцы являются более износостойкими по сравнению с резцами, имеющими обычное исполнение. Их конструкция обеспечивает высокий уровень присущей им стабильности, препятствует возникновению нежелательных вибраций, а также снижает вероятность повреждения резцов вследствие удара. В тех случаях, когда это позволяют размеры бурового долота и жесткие требования к обеспечению стабильности, вооружение буровых долот SHARC представлено двумя рядами резцов, установленных на выбранных лопатках. Эти отдельные ряды резцов усиливают друга, обеспечивая максимальную прочность на критических участках торца и заплечика бурового долота. Помимо увеличения срока службы буровых долот, подобная конфигурация повышает эффективность гидравлической промывки и охлаждения, поэтому такое буровое долото может применяться при быстром разбуривании поверхностных интервалов и при использовании буровых двигателей, обеспечивающих малую гидравлическую мощность в л. с. на квадратный дюйм площади бурового долота.
