КИНЕМАТИЧЕСКАЯ СХЕМА РУБКИ 1 погон 2

Зарегистрируйтесь, чтобы просмотреть полный документ!

РЕГИСТРАЦИЯ

КИНЕМАТИЧЕСКАЯ СХЕМА РУБКИ: 1 – погон; 2 – механизм ВН; 3 – механизм ГН; 4 – датчик ГН; 5 – датчик ВН; 6 – стопор погона по-походному; 7, 8 – электродвигатели; 9, 10 – тахогенераторы; 11 – прибор 9 Ш 119 М 1; 12 – вращающийся трансформатор; 13 – блокировка В 1; 14 – блокировка В 2; 15 – крышка люка водителя; 16 – блокировка В 3; 17 – блокировки В 4, В 5; 18 – блокировка В 6. 16 15 11 14 18 6 4 1 12 17 5 7 9 2 13 3 10 8

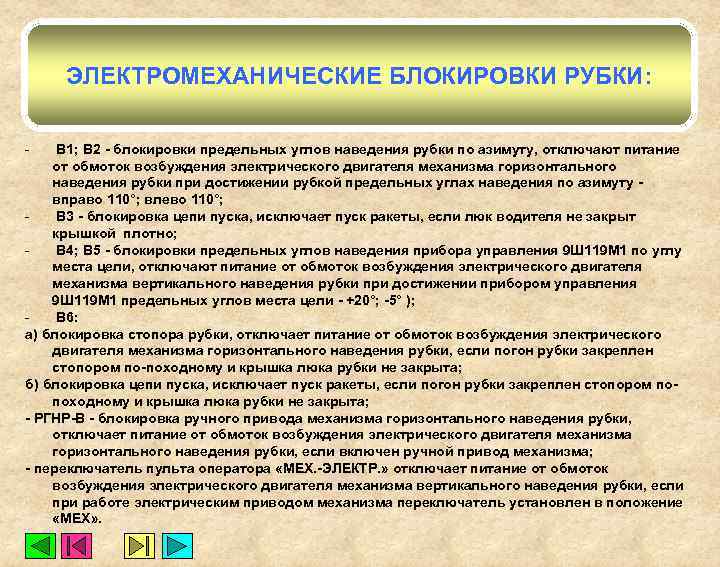

ЭЛЕКТРОМЕХАНИЧЕСКИЕ БЛОКИРОВКИ РУБКИ: - В 1; В 2 - блокировки предельных углов наведения рубки по азимуту, отключают питание от обмоток возбуждения электрического двигателя механизма горизонтального наведения рубки при достижении рубкой предельных углах наведения по азимуту вправо 110°; влево 110°; В 3 - блокировка цепи пуска, исключает пуск ракеты, если люк водителя не закрыт крышкой плотно; В 4; В 5 - блокировки предельных углов наведения прибора управления 9 Ш 119 М 1 по углу места цели, отключают питание от обмоток возбуждения электрического двигателя механизма вертикального наведения рубки при достижении прибором управления 9 Ш 119 М 1 предельных углов места цели - +20°; -5° ); В 6: а) блокировка стопора рубки, отключает питание от обмоток возбуждения электрического двигателя механизма горизонтального наведения рубки, если погон рубки закреплен стопором по-походному и крышка люка рубки не закрыта; б) блокировка цепи пуска, исключает пуск ракеты, если погон рубки закреплен стопором попоходному и крышка люка рубки не закрыта; - РГНР-В - блокировка ручного привода механизма горизонтального наведения рубки, отключает питание от обмоток возбуждения электрического двигателя механизма горизонтального наведения рубки, если включен ручной привод механизма; - переключатель пульта оператора «МЕХ. -ЭЛЕКТР. » отключает питание от обмоток возбуждения электрического двигателя механизма вертикального наведения рубки, если при работе электрическим приводом механизма переключатель установлен в положение «МЕХ» .

ПУЛЬТ ОПЕРАТОРА ПРЕДНАЗНАЧЕН: - для управления работой электрическими приводами механизмов наведения рубки при полуавтоматическом режиме работы НАУ 9 С 451 М 1; - для управления работой системой автоматического перевода ПУ из походного положения в боевое положение и обратно; - для осуществления пуска ПТУР; - для формирования команд управления полётом ПТУР для НАУ 9 С 451 М 1 при пуске ПТУР в режиме ручной коррекции.

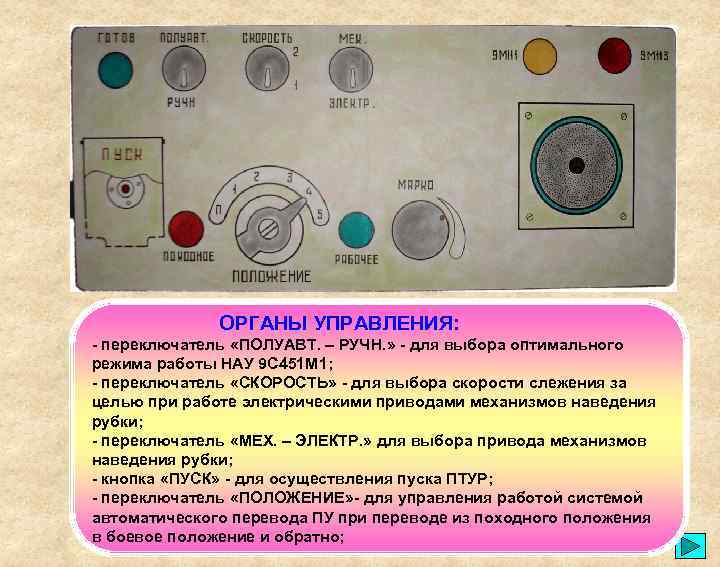

ОРГАНЫ УПРАВЛЕНИЯ: - переключатель «ПОЛУАВТ. – РУЧН. » - для выбора оптимального режима работы НАУ 9 С 451 М 1; - переключатель «СКОРОСТЬ» - для выбора скорости слежения за целью при работе электрическими приводами механизмов наведения рубки; - переключатель «МЕХ. – ЭЛЕКТР. » для выбора привода механизмов наведения рубки; - кнопка «ПУСК» - для осуществления пуска ПТУР; - переключатель «ПОЛОЖЕНИЕ» - для управления работой системой автоматического перевода ПУ при переводе из походного положения в боевое положение и обратно;

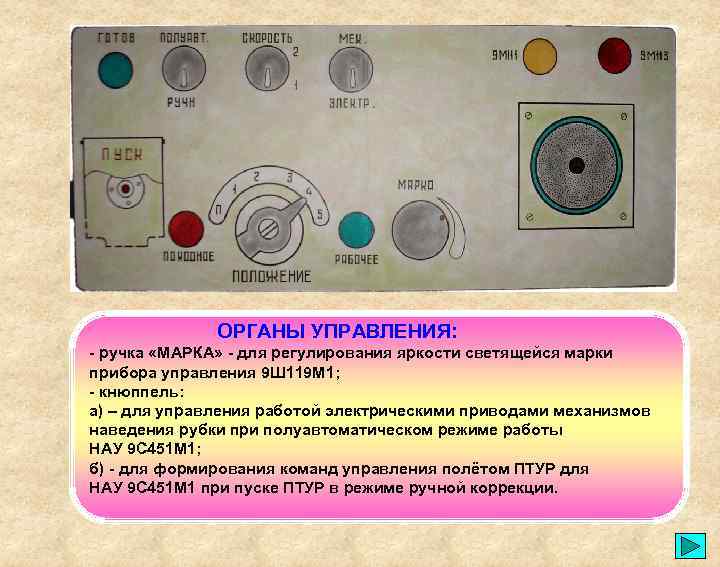

ОРГАНЫ УПРАВЛЕНИЯ: - ручка «МАРКА» - для регулирования яркости светящейся марки прибора управления 9 Ш 119 М 1; - кнюппель: а) – для управления работой электрическими приводами механизмов наведения рубки при полуавтоматическом режиме работы НАУ 9 С 451 М 1; б) - для формирования команд управления полётом ПТУР для НАУ 9 С 451 М 1 при пуске ПТУР в режиме ручной коррекции.

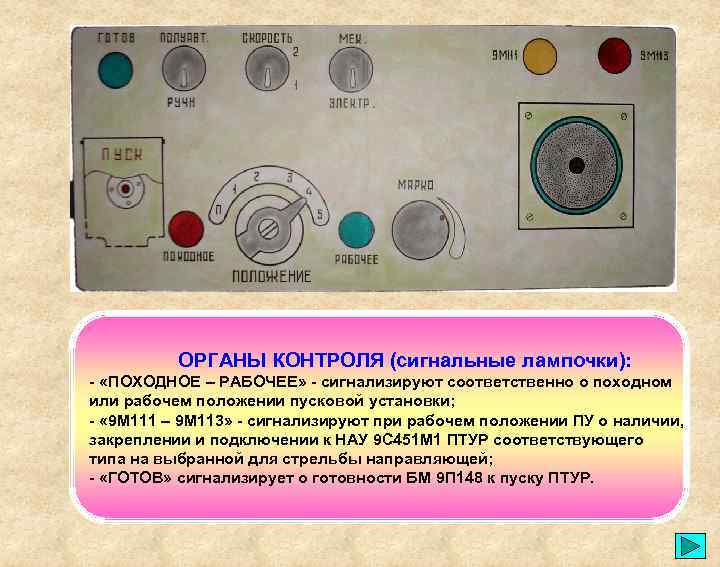

ОРГАНЫ КОНТРОЛЯ (сигнальные лампочки): - «ПОХОДНОЕ – РАБОЧЕЕ» - сигнализируют соответственно о походном или рабочем положении пусковой установки; - « 9 М 111 – 9 М 113» - сигнализируют при рабочем положении ПУ о наличии, закреплении и подключении к НАУ 9 С 451 М 1 ПТУР соответствующего типа на выбранной для стрельбы направляющей; - «ГОТОВ» сигнализирует о готовности БМ 9 П 148 к пуску ПТУР.

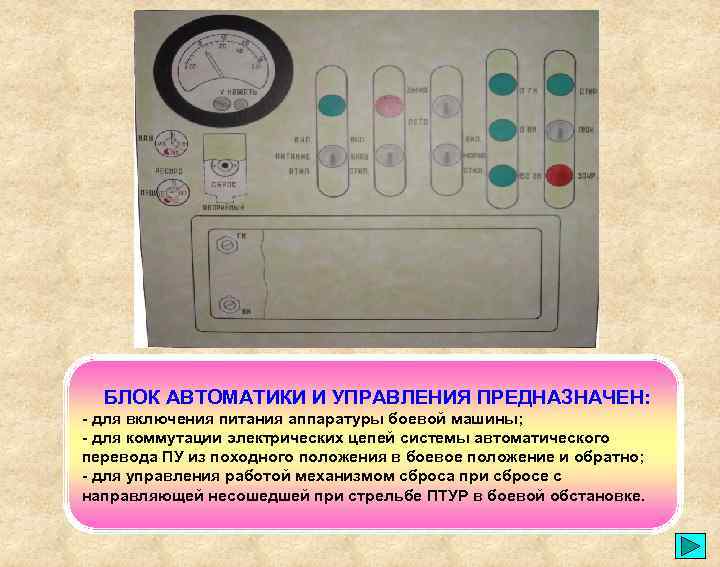

БЛОК АВТОМАТИКИ И УПРАВЛЕНИЯ ПРЕДНАЗНАЧЕН: - для включения питания аппаратуры боевой машины; - для коммутации электрических цепей системы автоматического перевода ПУ из походного положения в боевое положение и обратно; - для управления работой механизмом сброса при сбросе с направляющей несошедшей при стрельбе ПТУР в боевой обстановке.

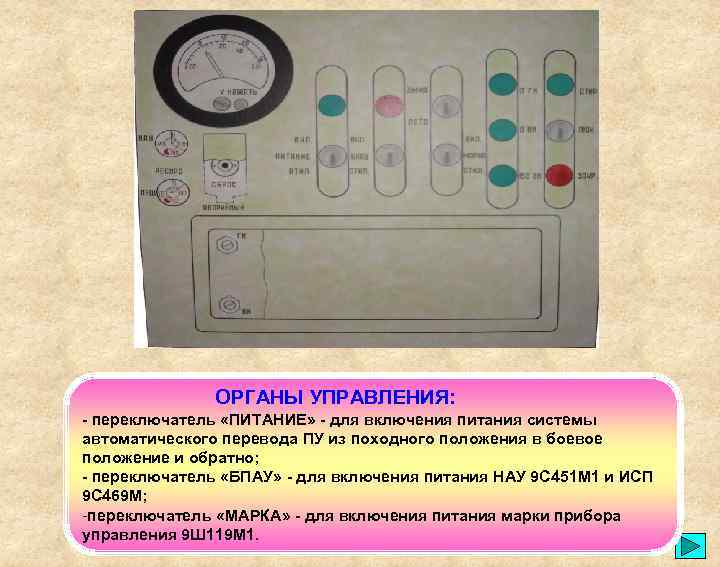

ОРГАНЫ УПРАВЛЕНИЯ: - переключатель «ПИТАНИЕ» - для включения питания системы автоматического перевода ПУ из походного положения в боевое положение и обратно; - переключатель «БПАУ» - для включения питания НАУ 9 С 451 М 1 и ИСП 9 С 469 М; -переключатель «МАРКА» - для включения питания марки прибора управления 9 Ш 119 М 1.

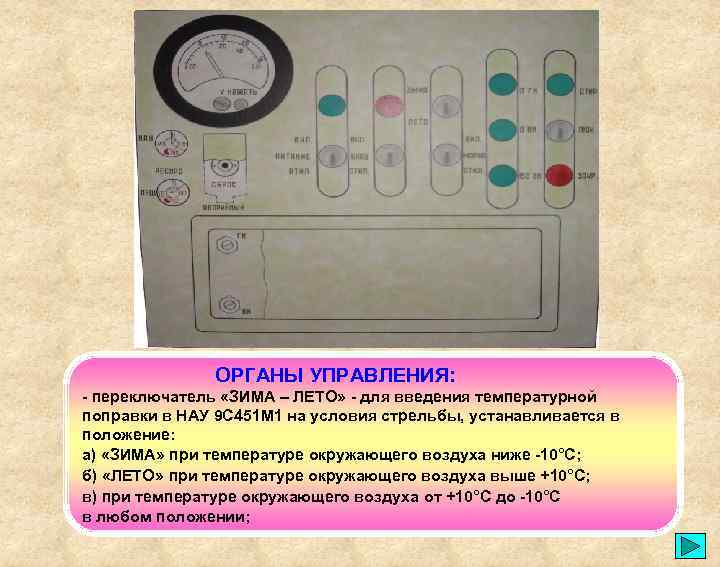

ОРГАНЫ УПРАВЛЕНИЯ: - переключатель «ЗИМА – ЛЕТО» - для введения температурной поправки в НАУ 9 С 451 М 1 на условия стрельбы, устанавливается в положение: а) «ЗИМА» при температуре окружающего воздуха ниже -10°С; б) «ЛЕТО» при температуре окружающего воздуха выше +10°С; в) при температуре окружающего воздуха от +10°С до -10°С в любом положении;

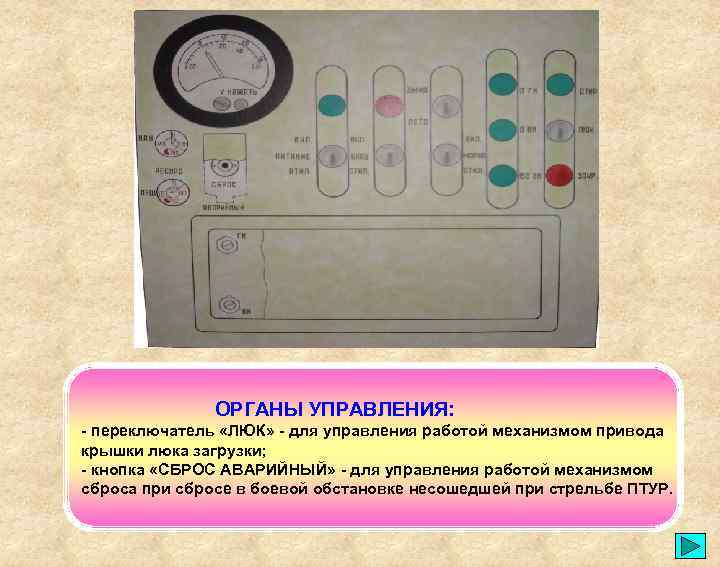

ОРГАНЫ УПРАВЛЕНИЯ: - переключатель «ЛЮК» - для управления работой механизмом привода крышки люка загрузки; - кнопка «СБРОС АВАРИЙНЫЙ» - для управления работой механизмом сброса при сбросе в боевой обстановке несошедшей при стрельбе ПТУР.

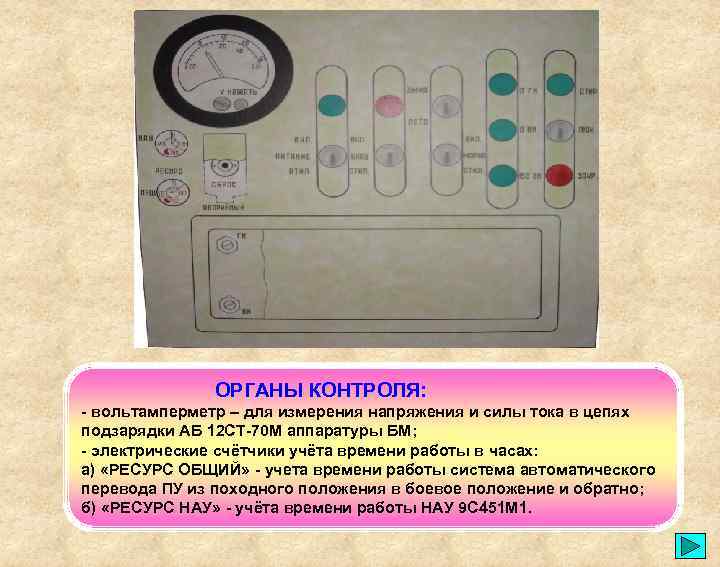

ОРГАНЫ КОНТРОЛЯ: - вольтамперметр – для измерения напряжения и силы тока в цепях подзарядки АБ 12 СТ-70 М аппаратуры БМ; - электрические счётчики учёта времени работы в часах: а) «РЕСУРС ОБЩИЙ» - учета времени работы система автоматического перевода ПУ из походного положения в боевое положение и обратно; б) «РЕСУРС НАУ» - учёта времени работы НАУ 9 С 451 М 1.

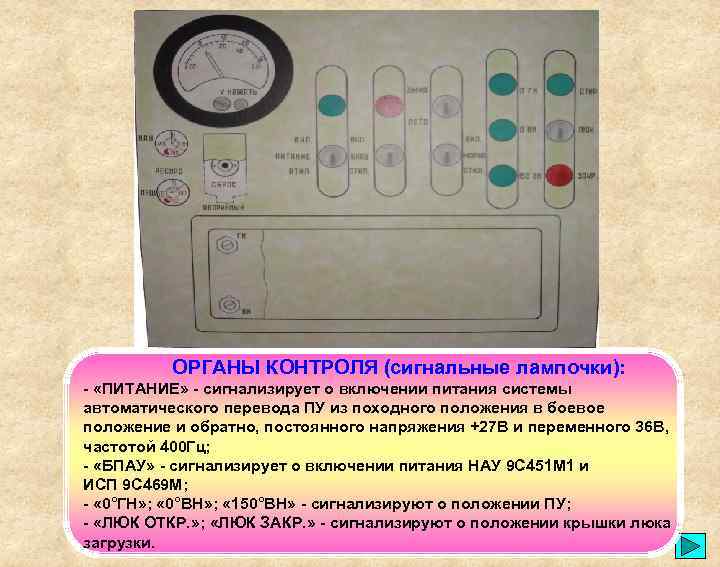

ОРГАНЫ КОНТРОЛЯ (сигнальные лампочки): - «ПИТАНИЕ» - сигнализирует о включении питания системы автоматического перевода ПУ из походного положения в боевое положение и обратно, постоянного напряжения +27 В и переменного 36 В, частотой 400 Гц; - «БПАУ» - сигнализирует о включении питания НАУ 9 С 451 М 1 и ИСП 9 С 469 М; - « 0°ГН» ; « 0°ВН» ; « 150°ВН» - сигнализируют о положении ПУ; - «ЛЮК ОТКР. » ; «ЛЮК ЗАКР. » - сигнализируют о положении крышки люка загрузки.

ПОРЯДОК ПОДГОТОВКИ РУБКИ К РАБОТЕ: 1. Закрыть люки рубки и водителя и смотровые окна. 2. Расстопорить погон рубки. 3. Развернуть (перебросом) рубку и прибор 9 Ш 119 М 1 в основное направление стрельбы 0°ВН и ГН. 4. Включить выключатель «МАССА» . 5. Открыть бронещиток защитного колпака и отрегулировать чёткость изображения. 6. Проверить исходное положение органов управления на пульте оператора и блоке автоматики и управления. На пульте оператора: Переключатель «ПОЛОЖЕНИЕ» должен находиться в положении «П» . Переключатель «ПОЛУАВТ. – РУЧН. » должен находиться в положении «ПОЛУАВТ. » . Переключатель «СКОРОСТЬ» в положении « 1» или « 2» . Переключатель «МЕХ. – ЭЛЕКТР. » в положении «ЭЛЕКТР. » . На блоке автоматики и управления Переключатели «ПИТАНИЕ» , «БПАУ» , «МАРКА» должны находиться в положении «ОТКЛ, » . Переключатель «ЗИМА – ЛЕТО. » в соответствии с температурой окружающего воздуха. Переключатель «ЛЮК» в положении «ЛЮК ЗАКР. » . 7. Отключить ручные приводы механизмов ВН и ГН. 8. Включить на блоке автоматики и управления переключатели «ПИТАНИЕ» , «БПАУ» , «МАРКА» . 9. Отрегулировать яркость светящейся марки прибора управления 9 Ш 119 М 1. 10. Проверить работу индикатора световых помех 9 С 469 М. Наблюдая в окуляр прибора 9 Ш 119 М 1 и работая кнюппелем пульта оператора произвести поиск цели.

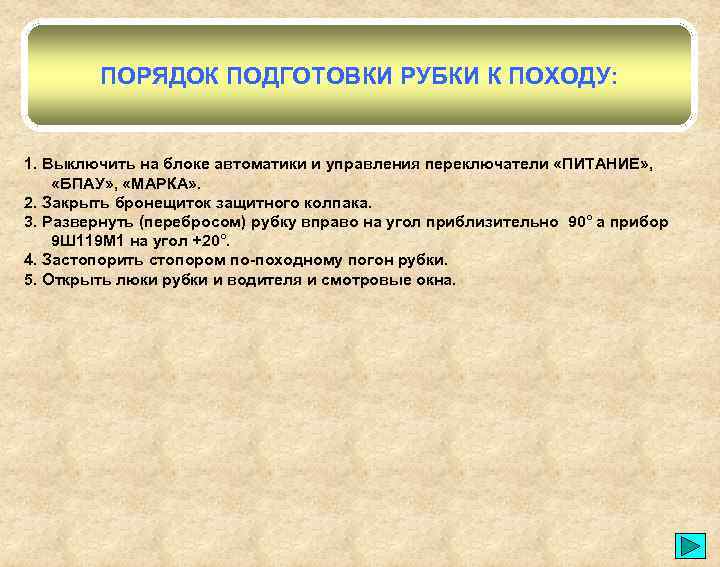

ПОРЯДОК ПОДГОТОВКИ РУБКИ К ПОХОДУ: 1. Выключить на блоке автоматики и управления переключатели «ПИТАНИЕ» , «БПАУ» , «МАРКА» . 2. Закрыть бронещиток защитного колпака. 3. Развернуть (перебросом) рубку вправо на угол приблизительно 90° а прибор 9 Ш 119 М 1 на угол +20°. 4. Застопорить стопором по-походному погон рубки. 5. Открыть люки рубки и водителя и смотровые окна.
