Київський національний університет імені Т. Шевченка Факультет військової підготовки Кафедра військово-технічної підготовки 2016 р. 1

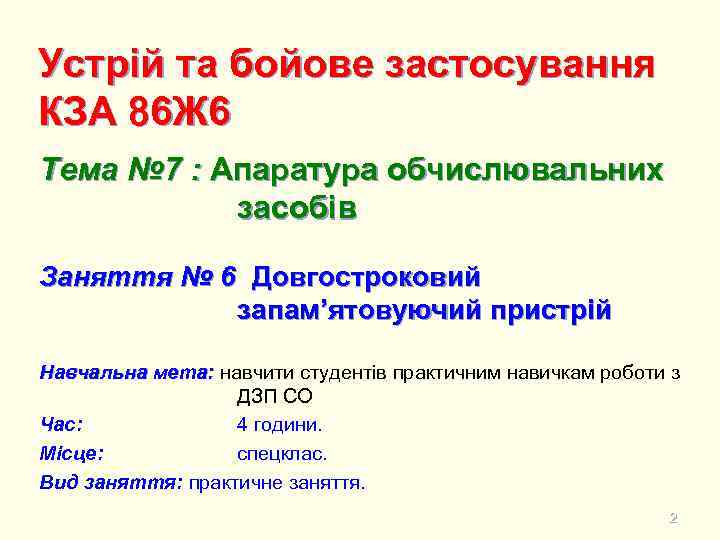

Устрій та бойове застосування КЗА 86 Ж 6 Тема № 7 : Апаратура обчислювальних засобів Заняття № 6 Довгостроковий запам’ятовуючий пристрій Навчальна мета: навчити студентів практичним навичкам роботи з ДЗП СО Час: 4 години. Місце: спецклас. Вид заняття: практичне заняття. 2

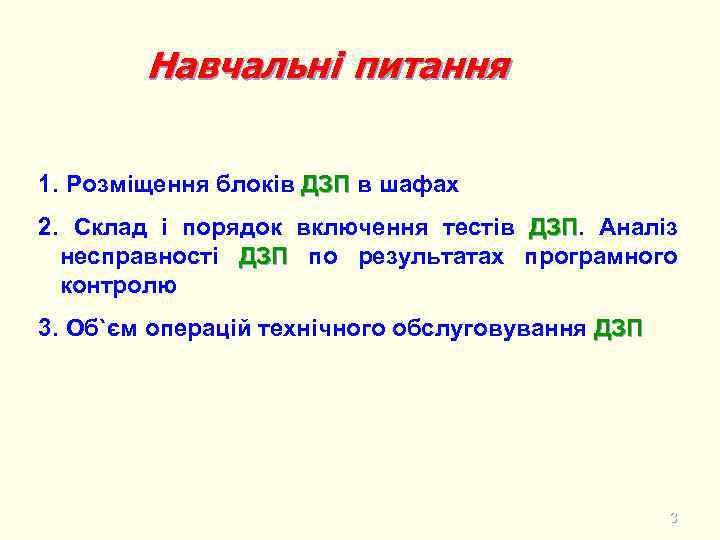

Навчальні питання 1. Розміщення блоків ДЗП в шафах 2. Склад і порядок включення тестів ДЗП. Аналіз ДЗП несправності ДЗП по результатах програмного контролю 3. Об`єм операцій технічного обслуговування ДЗП 3

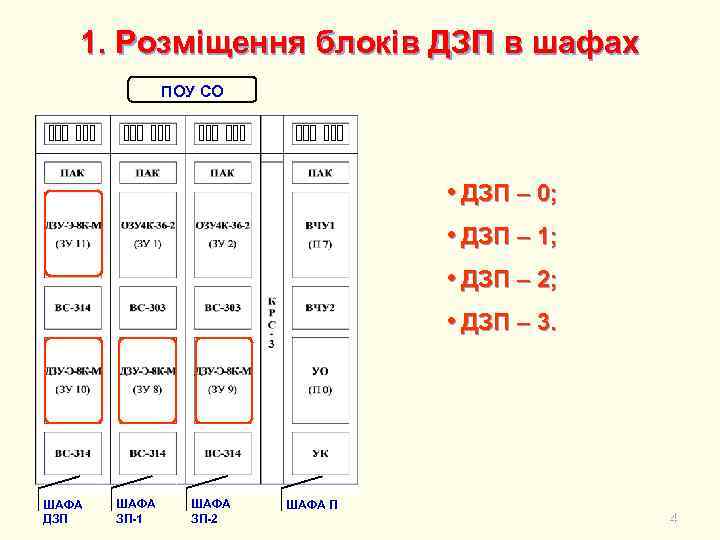

1. Розміщення блоків ДЗП в шафах ПОУ СО • ДЗП – 0; • ДЗП – 1; • ДЗП – 2; • ДЗП – 3. ШАФА ДЗП ШАФА ЗП-1 ШАФА ЗП-2 ШАФА П 4

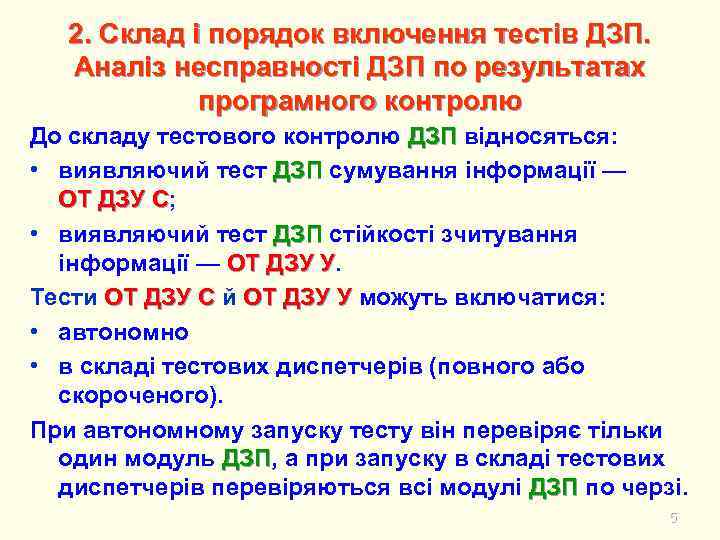

2. Склад і порядок включення тестів ДЗП. Аналіз несправності ДЗП по результатах програмного контролю До складу тестового контролю ДЗП відносяться: • виявляючий тест ДЗП сумування інформації — ОТ ДЗУ С; С • виявляючий тест ДЗП стійкості зчитування інформації — ОТ ДЗУ У. У Тести ОТ ДЗУ С й ОТ ДЗУ У можуть включатися: • автономно • в складі тестових диспетчерів (повного або скороченого). При автономному запуску тесту він перевіряє тільки один модуль ДЗП, а при запуску в складі тестових ДЗП диспетчерів перевіряються всі модулі ДЗП по черзі. 5

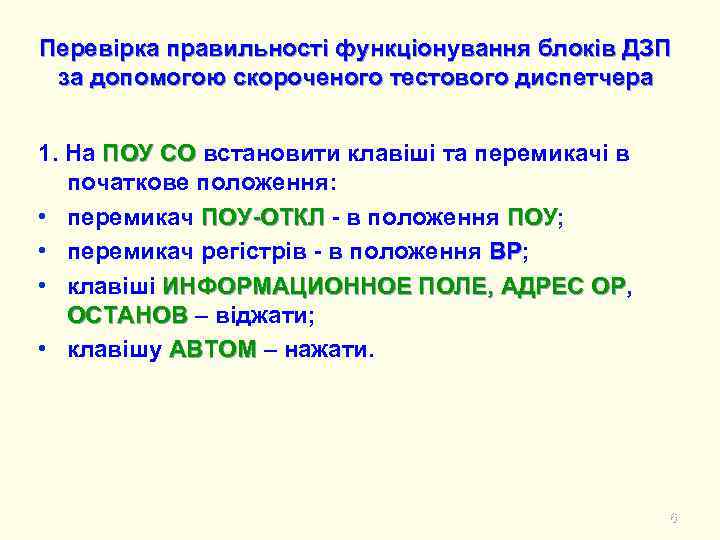

Перевірка правильності функціонування блоків ДЗП за допомогою скороченого тестового диспетчера 1. На ПОУ СО встановити клавіші та перемикачі в початкове положення: • перемикач ПОУ-ОТКЛ - в положення ПОУ; ПОУ • перемикач регістрів - в положення ВР; ВР • клавіші ИНФОРМАЦИОННОЕ ПОЛЕ, АДРЕС ОР, ОР ОСТАНОВ – віджати; • клавішу АВТОМ – нажати. 6

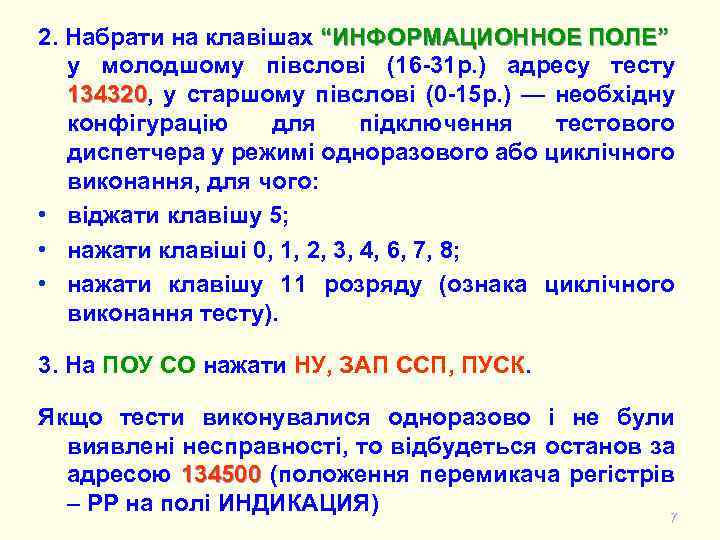

2. Набрати на клавішах “ИНФОРМАЦИОННОЕ ПОЛЕ” у молодшому півслові (16 -31 р. ) адресу тесту 134320, у старшому півслові (0 -15 р. ) — необхідну 134320 конфігурацію для підключення тестового диспетчера у режимі одноразового або циклічного виконання, для чого: • віджати клавішу 5; • нажати клавіші 0, 1, 2, 3, 4, 6, 7, 8; • нажати клавішу 11 розряду (ознака циклічного виконання тесту). 3. На ПОУ СО нажати НУ, ЗАП ССП, ПУСК. Якщо тести виконувалися одноразово і не були виявлені несправності, то відбудеться останов за адресою 134500 (положення перемикача регістрів – РР на полі ИНДИКАЦИЯ) 7

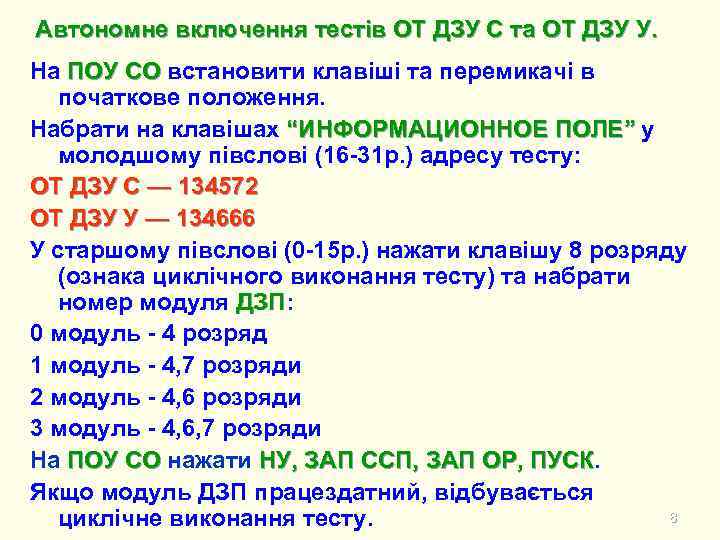

Автономне включення тестів ОТ ДЗУ С та ОТ ДЗУ У. На ПОУ СО встановити клавіші та перемикачі в початкове положення. Набрати на клавішах “ИНФОРМАЦИОННОЕ ПОЛЕ” у молодшому півслові (16 -31 р. ) адресу тесту: ОТ ДЗУ С — 134572 ОТ ДЗУ У — 134666 У старшому півслові (0 -15 р. ) нажати клавішу 8 розряду (ознака циклічного виконання тесту) та набрати номер модуля ДЗП: ДЗП 0 модуль - 4 розряд 1 модуль - 4, 7 розряди 2 модуль - 4, 6 розряди 3 модуль - 4, 6, 7 розряди На ПОУ СО нажати НУ, ЗАП ССП, ЗАП ОР, ПУСК Якщо модуль ДЗП працездатний, відбувається 8 циклічне виконання тесту.

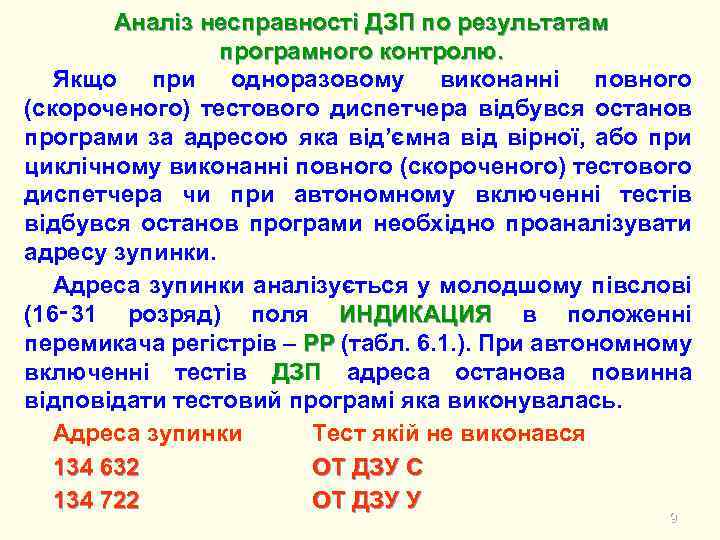

Аналіз несправності ДЗП по результатам програмного контролю. Якщо при одноразовому виконанні повного (скороченого) тестового диспетчера відбувся останов програми за адресою яка від’ємна від вірної, або при циклічному виконанні повного (скороченого) тестового диспетчера чи при автономному включенні тестів відбувся останов програми необхідно проаналізувати адресу зупинки. Адреса зупинки аналізується у молодшому півслові (16‑ 31 розряд) поля ИНДИКАЦИЯ в положенні перемикача регістрів – РР (табл. 6. 1. ). При автономному включенні тестів ДЗП адреса останова повинна відповідати тестовий програмі яка виконувалась. Адреса зупинки Тест якій не виконався 134 632 ОТ ДЗУ С 134 722 ОТ ДЗУ У 9

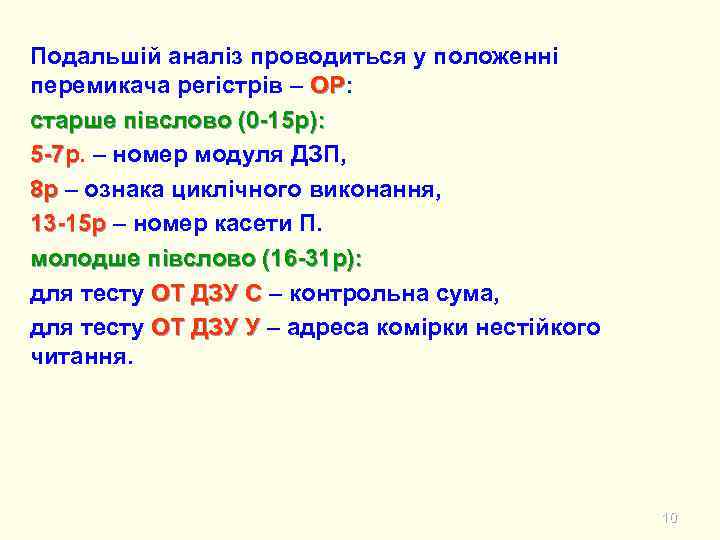

Подальшій аналіз проводиться у положенні перемикача регістрів – ОР: ОР старше півслово (0 -15 р): 5 -7 р. – номер модуля ДЗП, 5 -7 р 8 р – ознака циклічного виконання, 13 -15 р – номер касети П. молодше півслово (16 -31 р): для тесту ОТ ДЗУ С – контрольна сума, для тесту ОТ ДЗУ У – адреса комірки нестійкого читання. 10

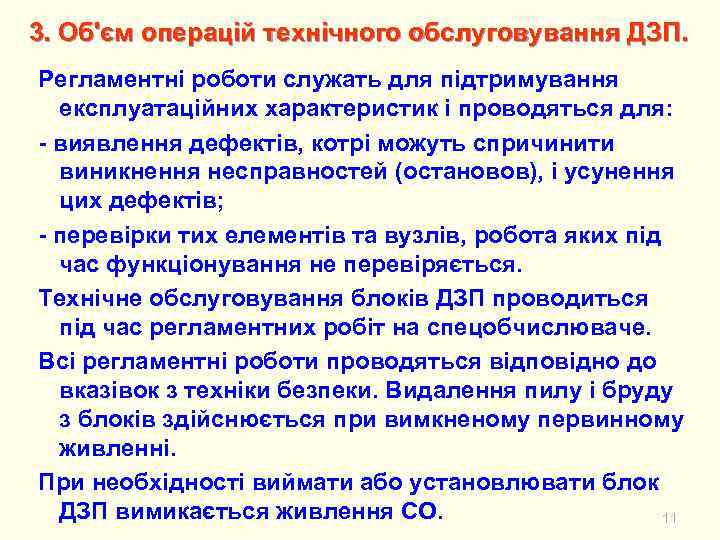

3. Об'єм операцій технічного обслуговування ДЗП. Регламентні роботи служать для підтримування експлуатаційних характеристик і проводяться для: - виявлення дефектів, котрі можуть спричинити виникнення несправностей (остановов), і усунення цих дефектів; - перевірки тих елементів та вузлів, робота яких під час функціонування не перевіряється. Технічне обслуговування блоків ДЗП проводиться під час регламентних робіт на спецобчислюваче. Всі регламентні роботи проводяться відповідно до вказівок з техніки безпеки. Видалення пилу і бруду з блоків здійснюється при вимкненому первинному живленні. При необхідності виймати або установлювати блок ДЗП вимикається живлення СО. 11

При необхідності виймати або установлювати блок ДЗП вимикається живлення СО. Встановлення блоку ДЗП у відсік шафи і виймання блоку ДЗП з шафи виконується вдвох. При необхідності виконати пошук несправностей або регулювання з вийнятим з шафи блоком при включеному живленні необхідно дотримуватися наступних мір безпеки: - робота повинна виконуватись двома операторами; - живлення включаться тільки для виконання необхідних вимірів; - при виконанні монтажних робот живлення повинно бути вимкнутим; - при виконанні монтажних робот користуватися паяльником на 36 В. 12

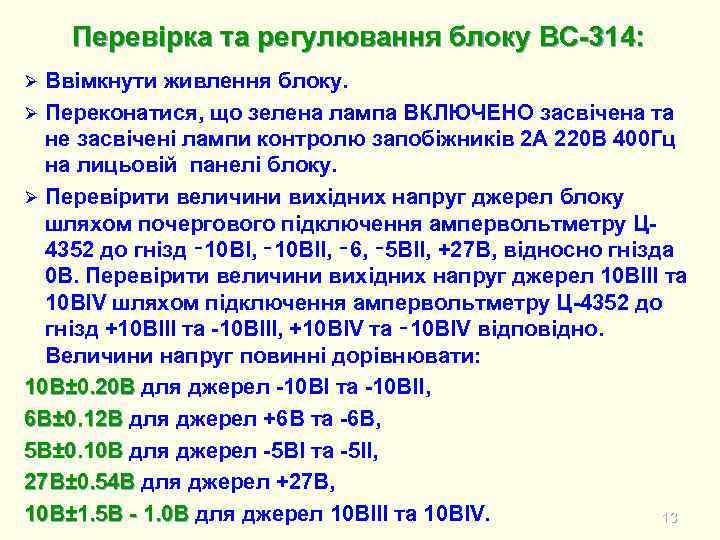

Перевірка та регулювання блоку ВС-314: Ввімкнути живлення блоку. Ø Переконатися, що зелена лампа ВКЛЮЧЕНО засвічена та не засвічені лампи контролю запобіжників 2 А 220 В 400 Гц на лицьовій панелі блоку. Ø Перевірити величини вихідних напруг джерел блоку шляхом почергового підключення ампервольтметру Ц 4352 до гнізд ‑ 10 ВІ, ‑ 10 ВІІ, ‑ 6, ‑ 5 ВІІ, +27 В, відносно гнізда 0 В. Перевірити величини вихідних напруг джерел 10 ВІІІ та 10 ВІV шляхом підключення ампервольтметру Ц-4352 до гнізд +10 ВІІІ та -10 ВІІІ, +10 ВIV та ‑ 10 ВIV відповідно. Величини напруг повинні дорівнювати: 10 В± 0. 20 В для джерел -10 ВІ та -10 ВІІ, 6 В± 0. 12 В для джерел +6 В та -6 В, 5 В± 0. 10 В для джерел -5 ВІ та -5ІІ, 27 В± 0. 54 В для джерел +27 В, 10 В± 1. 5 В - 1. 0 В для джерел 10 ВІІІ та 10 ВIV. 13 Ø

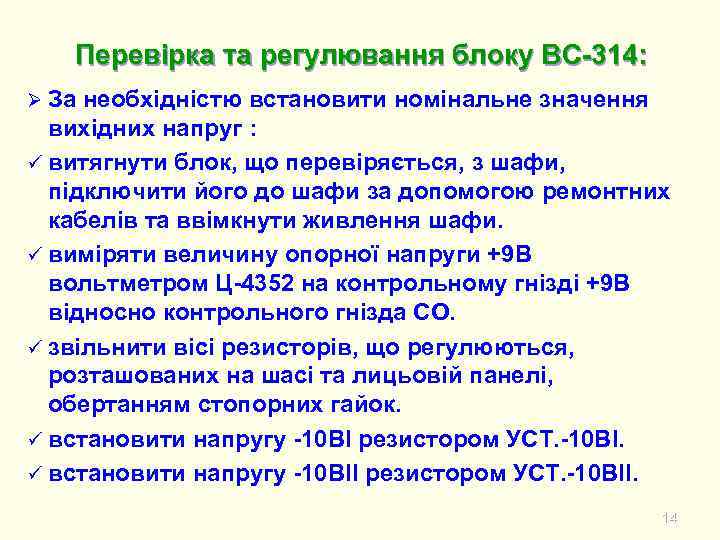

Перевірка та регулювання блоку ВС-314: Ø За необхідністю встановити номінальне значення вихідних напруг : ü витягнути блок, що перевіряється, з шафи, підключити його до шафи за допомогою ремонтних кабелів та ввімкнути живлення шафи. ü виміряти величину опорної напруги +9 В вольтметром Ц-4352 на контрольному гнізді +9 В відносно контрольного гнізда СО. ü звільнити вісі резисторів, що регулюються, розташованих на шасі та лицьовій панелі, обертанням стопорних гайок. ü встановити напругу -10 ВІ резистором УСТ. -10 ВІ. ü встановити напругу -10 ВІІ резистором УСТ. -10 ВІІ. 14

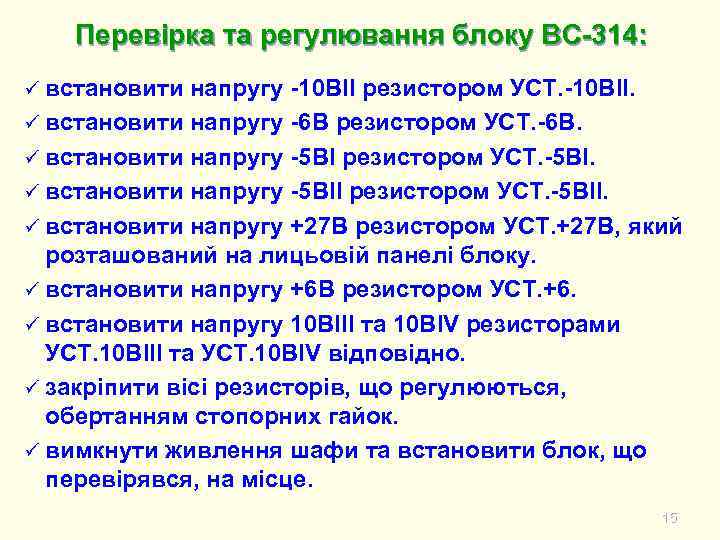

Перевірка та регулювання блоку ВС-314: ü встановити напругу -10 ВІІ резистором УСТ. -10 ВІІ. ü встановити напругу -6 В резистором УСТ. -6 В. ü встановити напругу -5 ВІ резистором УСТ. -5 ВІ. ü встановити напругу -5 ВІІ резистором УСТ. -5 ВІІ. ü встановити напругу +27 В резистором УСТ. +27 В, який розташований на лицьовій панелі блоку. ü встановити напругу +6 В резистором УСТ. +6. ü встановити напругу 10 ВІІІ та 10 ВIV резисторами УСТ. 10 ВІІІ та УСТ. 10 ВIV відповідно. ü закріпити вісі резисторів, що регулюються, обертанням стопорних гайок. ü вимкнути живлення шафи та встановити блок, що перевірявся, на місце. 15

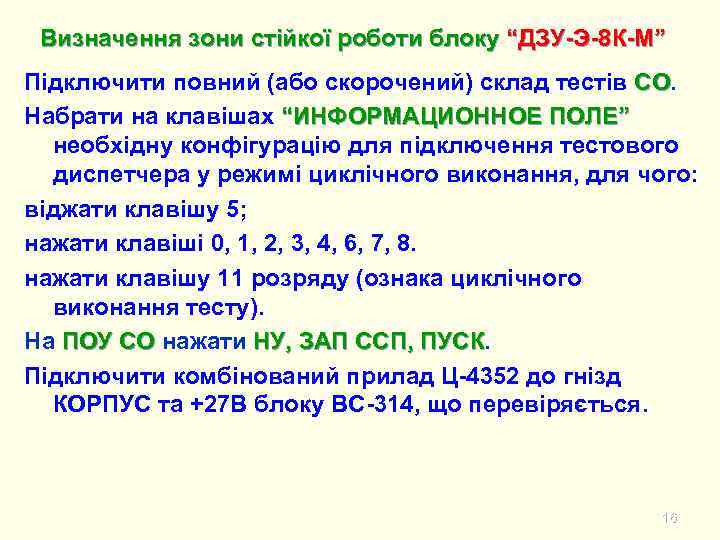

Визначення зони стійкої роботи блоку “ДЗУ-Э-8 К-М” Підключити повний (або скорочений) склад тестів СО. СО Набрати на клавішах “ИНФОРМАЦИОННОЕ ПОЛЕ” необхідну конфігурацію для підключення тестового диспетчера у режимі циклічного виконання, для чого: віджати клавішу 5; нажати клавіші 0, 1, 2, 3, 4, 6, 7, 8. нажати клавішу 11 розряду (ознака циклічного виконання тесту). На ПОУ СО нажати НУ, ЗАП ССП, ПУСК Підключити комбінований прилад Ц-4352 до гнізд КОРПУС та +27 В блоку ВС-314, що перевіряється. 16

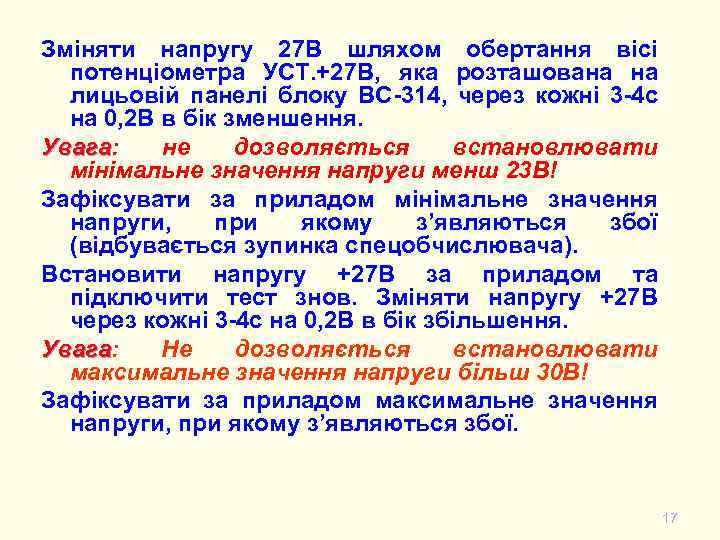

Зміняти напругу 27 В шляхом обертання вісі потенціометра УСТ. +27 В, яка розташована на лицьовій панелі блоку ВС-314, через кожні 3 -4 с на 0, 2 В в бік зменшення. Увага: не дозволяється встановлювати Увага мінімальне значення напруги менш 23 В! Зафіксувати за приладом мінімальне значення напруги, при якому з’являються збої (відбувається зупинка спецобчислювача). Встановити напругу +27 В за приладом та підключити тест знов. Зміняти напругу +27 В через кожні 3 -4 с на 0, 2 В в бік збільшення. Увага: Не дозволяється встановлювати Увага максимальне значення напруги більш 30 В! Зафіксувати за приладом максимальне значення напруги, при якому з’являються збої. 17

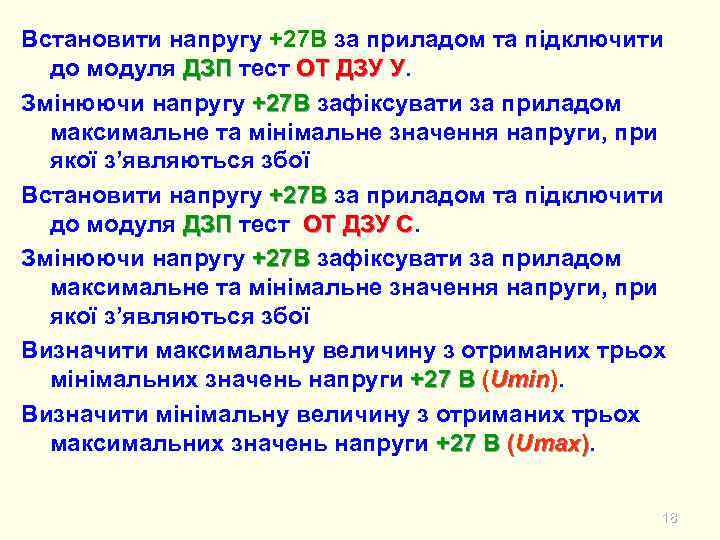

Встановити напругу +27 В за приладом та підключити до модуля ДЗП тест ОТ ДЗУ У. У Змінюючи напругу +27 В зафіксувати за приладом максимальне та мінімальне значення напруги, при якої з’являються збої Встановити напругу +27 В за приладом та підключити до модуля ДЗП тест ОТ ДЗУ С. С Змінюючи напругу +27 В зафіксувати за приладом максимальне та мінімальне значення напруги, при якої з’являються збої Визначити максимальну величину з отриманих трьох мінімальних значень напруги +27 В (Umin). Umin Визначити мінімальну величину з отриманих трьох максимальних значень напруги +27 В (Umах). 18

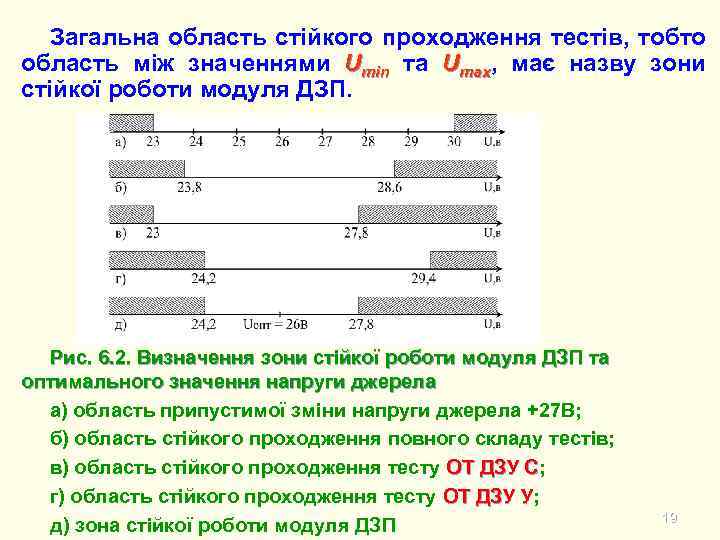

Загальна область стійкого проходження тестів, тобто область між значеннями Umin та Umах, має назву зони стійкої роботи модуля ДЗП. Рис. 6. 2. Визначення зони стійкої роботи модуля ДЗП та оптимального значення напруги джерела а) область припустимої зміни напруги джерела +27 В; б) область стійкого проходження повного складу тестів; в) область стійкого проходження тесту ОТ ДЗУ С; С г) область стійкого проходження тесту ОТ ДЗУ У; У д) зона стійкої роботи модуля ДЗП 19

Оптимальне значення напруги джерела +27 В визначається за формулою: Визначення зони стійкої роботи та встановлення оптимальних значень інших блоків ДЗП здійснюється аналогічно. 20

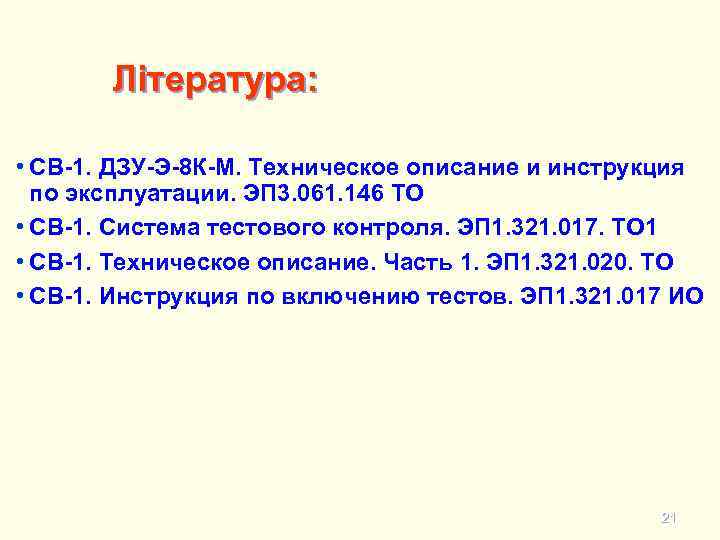

Література: • СВ-1. ДЗУ-Э-8 К-М. Техническое описание и инструкция по эксплуатации. ЭП 3. 061. 146 ТО • СВ-1. Система тестового контроля. ЭП 1. 321. 017. ТО 1 • СВ-1. Техническое описание. Часть 1. ЭП 1. 321. 020. ТО • СВ-1. Инструкция по включению тестов. ЭП 1. 321. 017 ИО 21
