Київський національний університет імені Тараса Шевченка Фізичний факультет Кафедра оптики Автоматизація цифрового лабораторного сахариметру Київський національний університет імені Тараса Шевченка Фізичний факультет Кафедра оптики Автоматизація цифрового лабораторного сахариметру СЛ Шокін Кирило Сергійович, 5 курс, лазерна та оптоелектронна техніка Науковий керівник Прокопець Вадим Миколайович, доцент кафедри оптики, Кандидат фіз. -мат наук

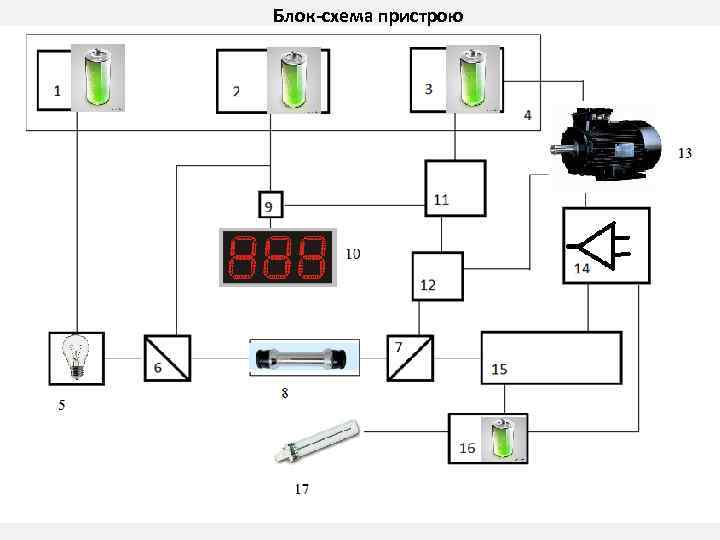

Блок-схема пристрою 2 Блок-схема пристрою 2

Оптична схема 3 Оптична схема 3

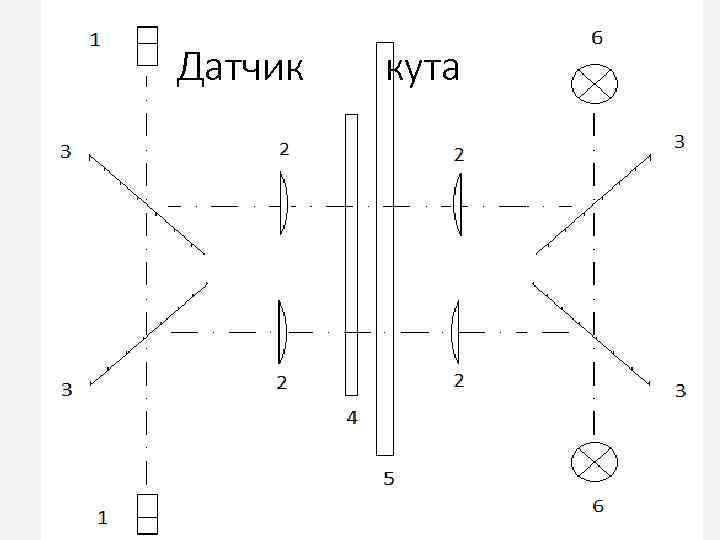

Датчик кута 4 Датчик кута 4

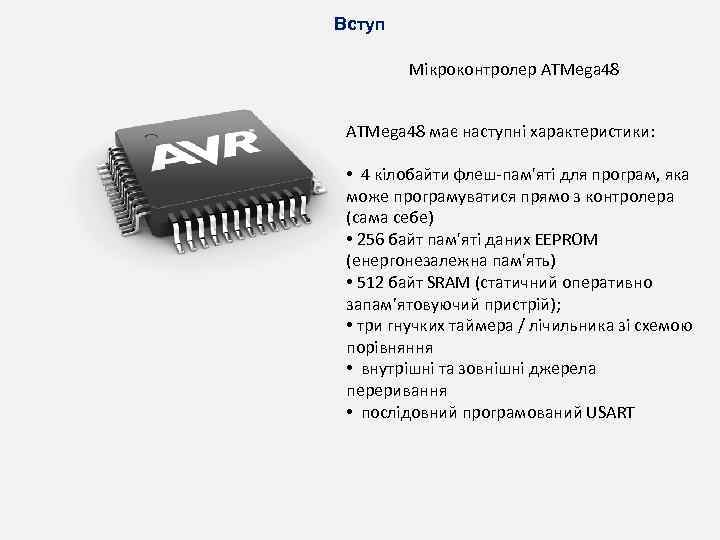

Вступ Мікроконтролер ATMega 48 має наступні характеристики: • 4 кілобайти флеш-пам'яті для програм, яка Вступ Мікроконтролер ATMega 48 має наступні характеристики: • 4 кілобайти флеш-пам'яті для програм, яка може програмуватися прямо з контролера (сама себе) • 256 байт пам'яті даних EEPROM (енергонезалежна пам'ять) • 512 байт SRAM (статичний оперативно запам’ятовуючий пристрій); • три гнучких таймера / лічильника зі схемою порівняння • внутрішні та зовнішні джерела переривання • послідовний програмований USART

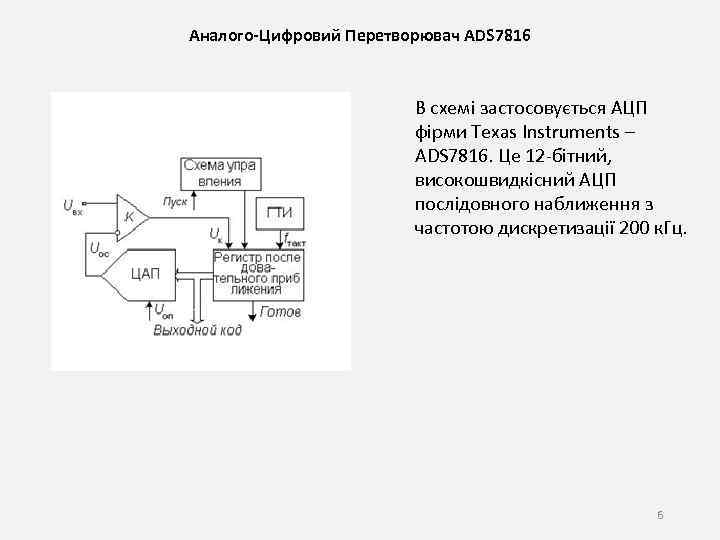

Аналого-Цифровий Перетворювач ADS 7816 В схемі застосовується АЦП фірми Texas Instruments – ADS 7816. Аналого-Цифровий Перетворювач ADS 7816 В схемі застосовується АЦП фірми Texas Instruments – ADS 7816. Це 12 -бітний, високошвидкісний АЦП послідовного наближення з частотою дискретизації 200 к. Гц. 6

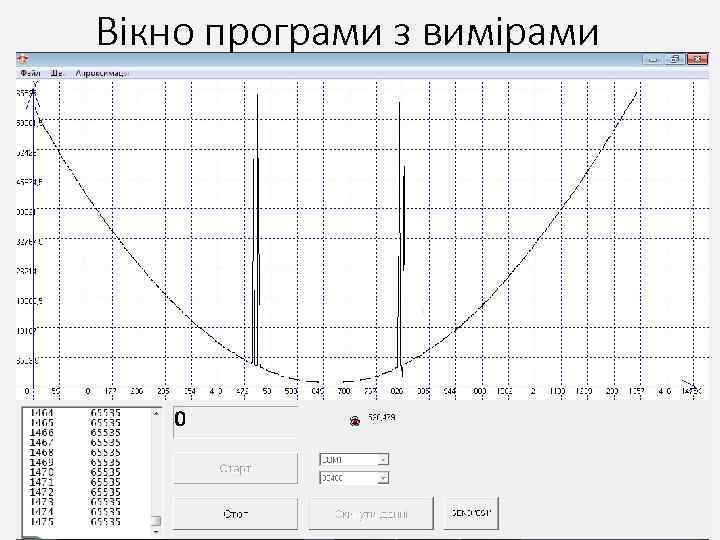

Вікно програми з вимірами 7 Вікно програми з вимірами 7

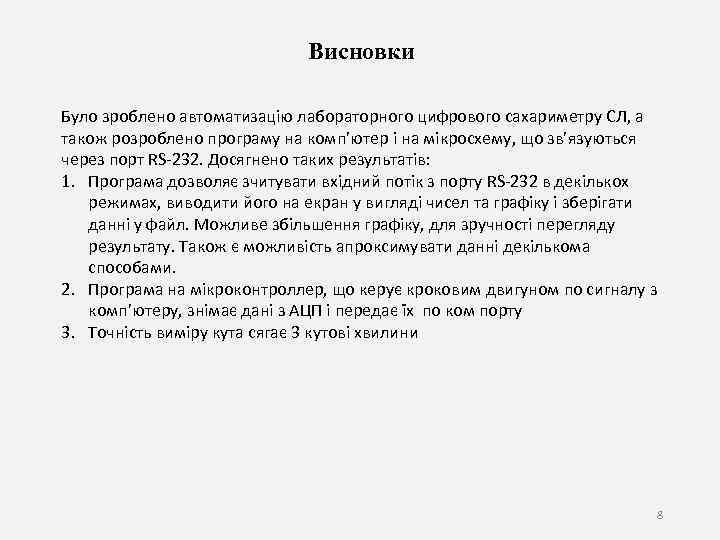

Висновки Було зроблено автоматизацію лабораторного цифрового сахариметру СЛ, а також розроблено програму на комп’ютер Висновки Було зроблено автоматизацію лабораторного цифрового сахариметру СЛ, а також розроблено програму на комп’ютер і на мікросхему, що зв’язуються через порт RS-232. Досягнено таких результатів: 1. Програма дозволяє зчитувати вхідний потік з порту RS-232 в декількох режимах, виводити його на екран у вигляді чисел та графіку і зберігати данні у файл. Можливе збільшення графіку, для зручності перегляду результату. Також є можливість апроксимувати данні декількома способами. 2. Програма на мікроконтроллер, що керує кроковим двигуном по сигналу з комп’ютеру, знімає дані з АЦП і передає їх по ком порту 3. Точність виміру кута сягає 3 кутові хвилини 8

Дякую за увагу 9 Дякую за увагу 9
