КГБОУ СПО Барнаульский строительный колледж Специальность 270101 Архитектура Конструкции зданий и сооружений ОКНА. ДВЕРИ ДЬЯЧКОВА Е. Г.

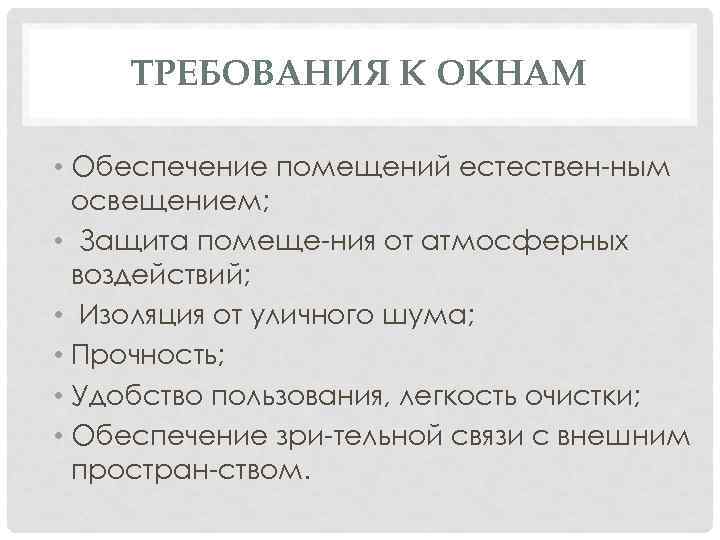

ТРЕБОВАНИЯ К ОКНАМ • Обеспечение помещений естествен ным освещением; • Защита помеще ния от атмосферных воздействий; • Изоляция от уличного шума; • Прочность; • Удобство пользования, легкость очистки; • Обеспечение зри тельной связи с внешним простран ством.

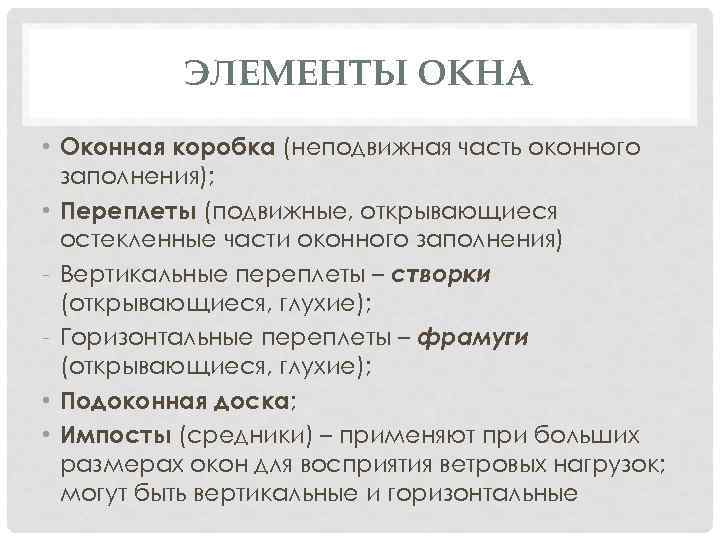

ЭЛЕМЕНТЫ ОКНА • Оконная коробка (неподвижная часть оконного заполнения); • Переплеты (подвижные, открывающиеся остекленные части оконного заполнения) Вертикальные переплеты – створки (открывающиеся, глухие); Горизонтальные переплеты – фрамуги (открывающиеся, глухие); • Подоконная доска; • Импосты (средники) – применяют при больших размерах окон для восприятия ветровых нагрузок; могут быть вертикальные и горизонтальные

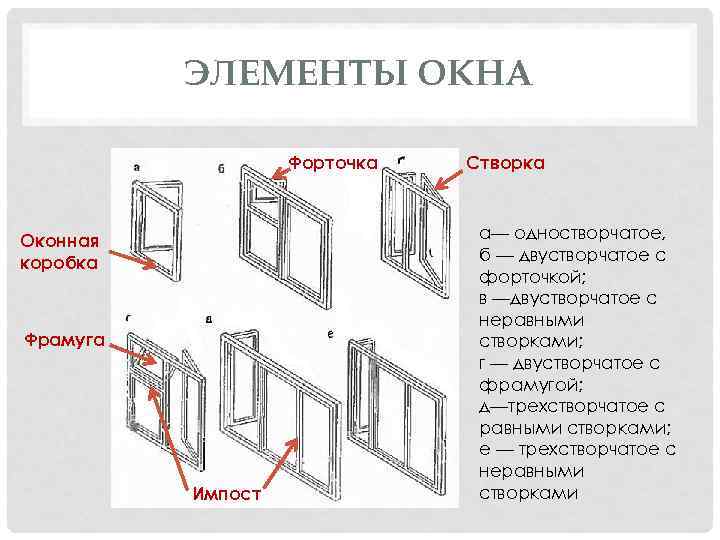

ЭЛЕМЕНТЫ ОКНА Форточка Оконная коробка Фрамуга Импост Створка а— одностворчатое, б — двустворчатое с форточкой; в —двустворчатое с неравными створками; г — двустворчатое с фрамугой; д—трехстворчатое с равными створками; е — трехстворчатое с неравными створками

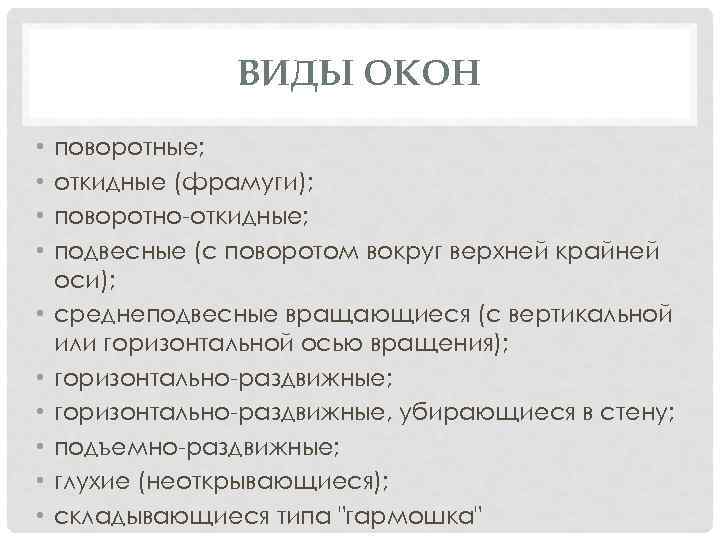

ВИДЫ ОКОН • • • поворотные; откидные (фрамуги); поворотно откидные; подвесные (с поворотом вокруг верхней крайней оси); среднеподвесные вращающиеся (с вертикальной или горизонтальной осью вращения); горизонтально раздвижные, убирающиеся в стену; подъемно раздвижные; глухие (неоткрывающиеся); складывающиеся типа "гармошка"

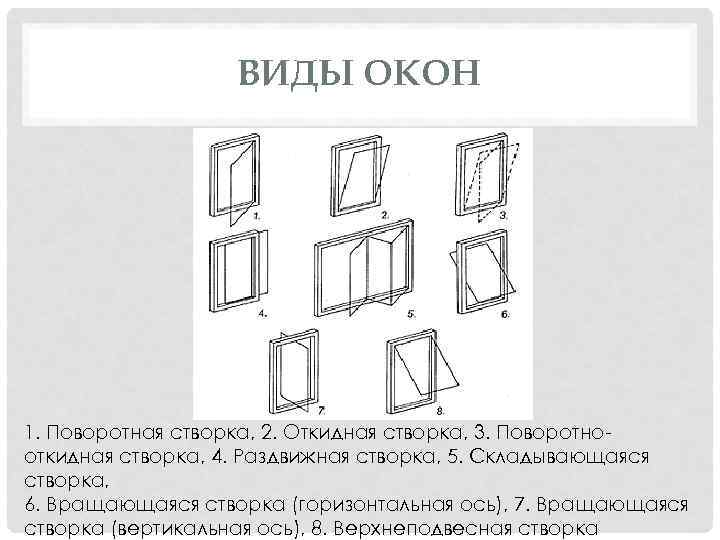

ВИДЫ ОКОН 1. Поворотная створка, 2. Откидная створка, 3. Поворотно откидная створка, 4. Раздвижная створка, 5. Складывающаяся створка, 6. Вращающаяся створка (горизонтальная ось), 7. Вращающаяся створка (вертикальная ось), 8. Верхнеподвесная створка

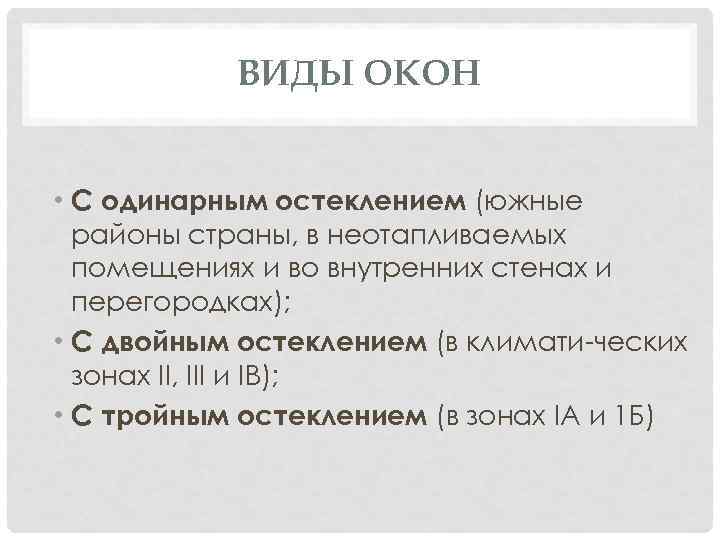

ВИДЫ ОКОН • С одинарным остеклением (южные районы страны, в неотапливаемых помещениях и во внутренних стенах и перегородках); • С двойным остеклением (в климати ческих зонах II, III и IB); • С тройным остеклением (в зонах IA и 1 Б)

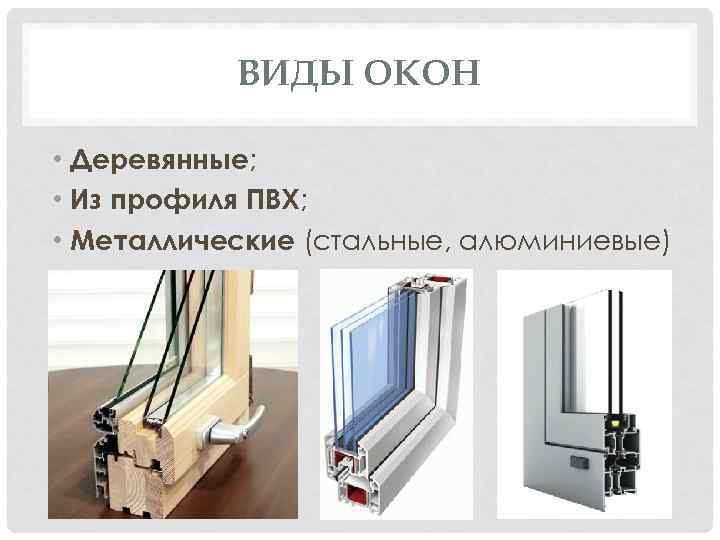

ВИДЫ ОКОН • Деревянные; • Из профиля ПВХ; • Металлические (стальные, алюминиевые)

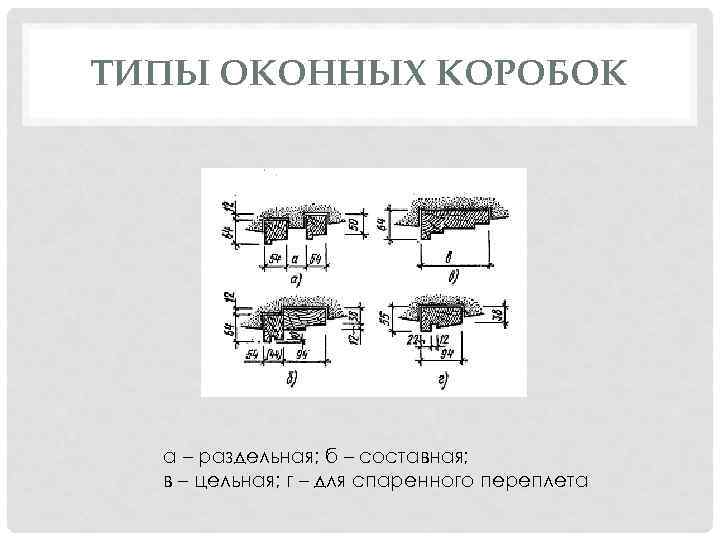

ТИПЫ ОКОННЫХ КОРОБОК а – раздельная; б – составная; в – цельная; г – для спаренного переплета

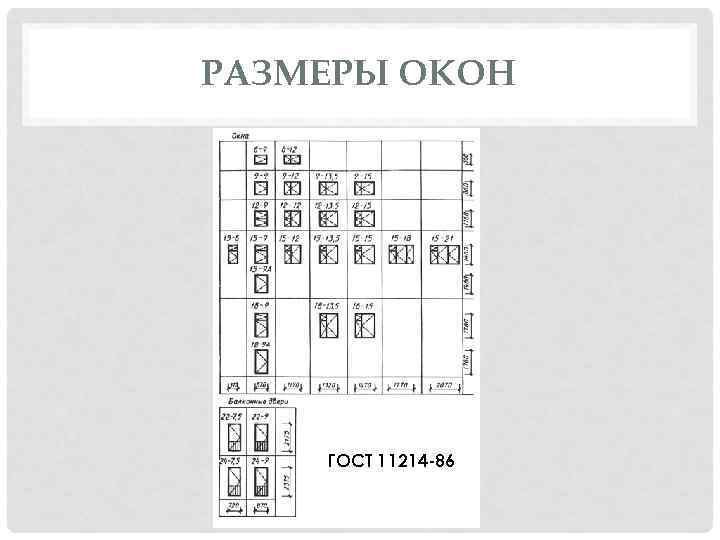

РАЗМЕРЫ ОКОН ГОСТ 11214 -86
УСТАНОВКА ДЕРЕВЯННЫХ ОКОННЫХ БЛОКОВ В КАМЕННЫХ СТЕНАХ • Оконные блоки изолируют от стен слоем толя или пергамина. Блок раскрепляют в прое ме с помощью деревянных клиньев и крепят гвоздями, забиваемыми в деревянные антисептированные пробки, заложенные в кирпичную кладку откосов. Зазоры между ко робкой и откосами конопатят пак лей(заполняют монтажной пеной), обеспечивая теплоизоля цию стыка, его непродуваемость и возможность деформации при осад ке здания. Снаружи этот зазор пе рекрывают наличником или оштука туривают откосы. Нижний откос проема цементируют и покрывают оцинкованной сталью с капельни ком для обеспечения водослива.

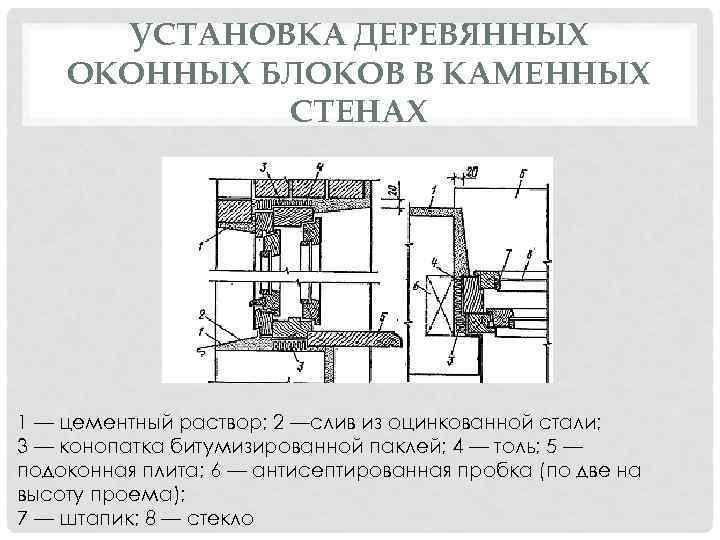

УСТАНОВКА ДЕРЕВЯННЫХ ОКОННЫХ БЛОКОВ В КАМЕННЫХ СТЕНАХ 1 — цементный раствор; 2 —слив из оцинкованной стали; 3 — конопатка битумизированной паклей; 4 — толь; 5 — подоконная плита; 6 — антисептированная пробка (по две на высоту проема); 7 — штапик; 8 — стекло

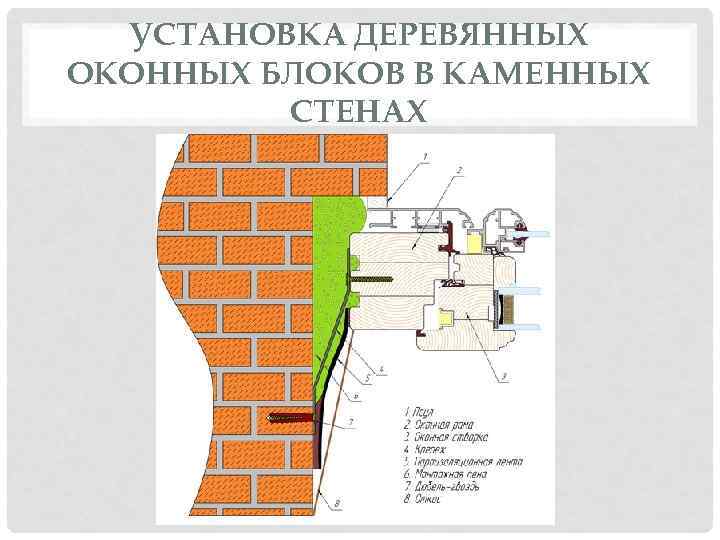

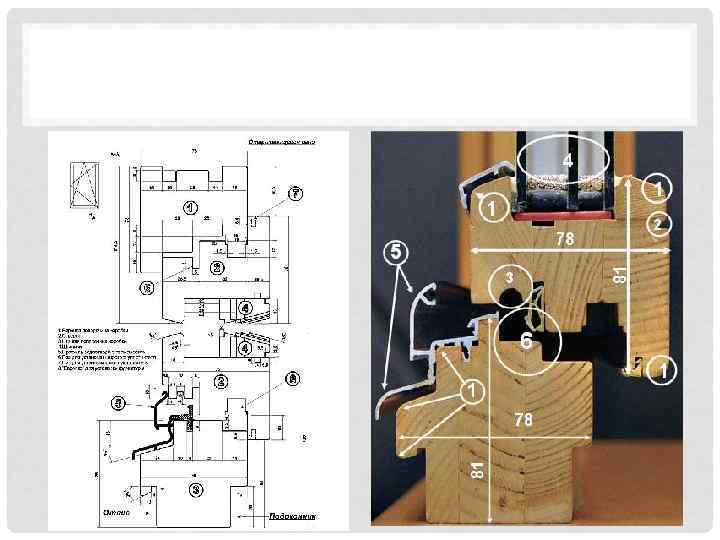

УСТАНОВКА ДЕРЕВЯННЫХ ОКОННЫХ БЛОКОВ В КАМЕННЫХ СТЕНАХ

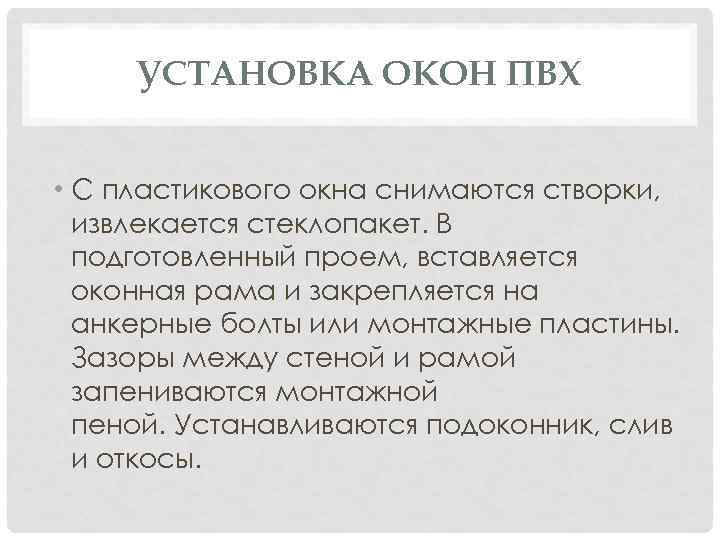

УСТАНОВКА ОКОН ПВХ • С пластикового окна снимаются створки, извлекается стеклопакет. В подготовленный проем, вставляется оконная рама и закрепляется на анкерные болты или монтажные пластины. Зазоры между стеной и рамой запениваются монтажной пеной. Устанавливаются подоконник, слив и откосы.

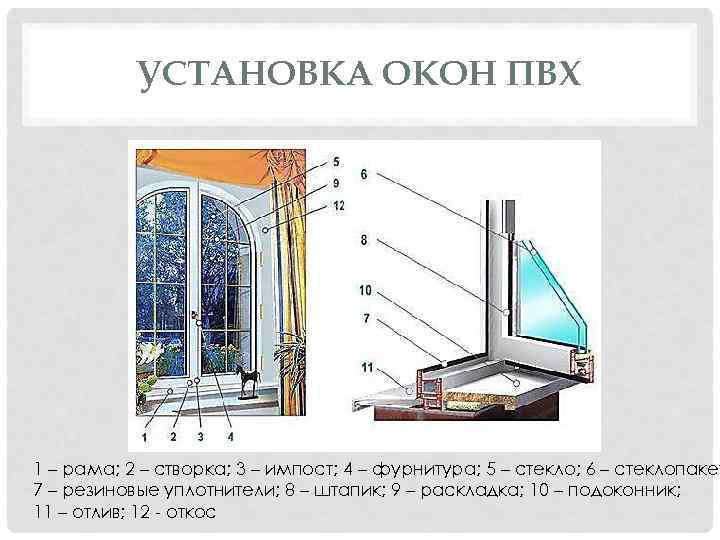

УСТАНОВКА ОКОН ПВХ 1 – рама; 2 – створка; 3 – импост; 4 – фурнитура; 5 – стекло; 6 – стеклопакет 7 – резиновые уплотнители; 8 – штапик; 9 – раскладка; 10 – подоконник; 11 – отлив; 12 откос

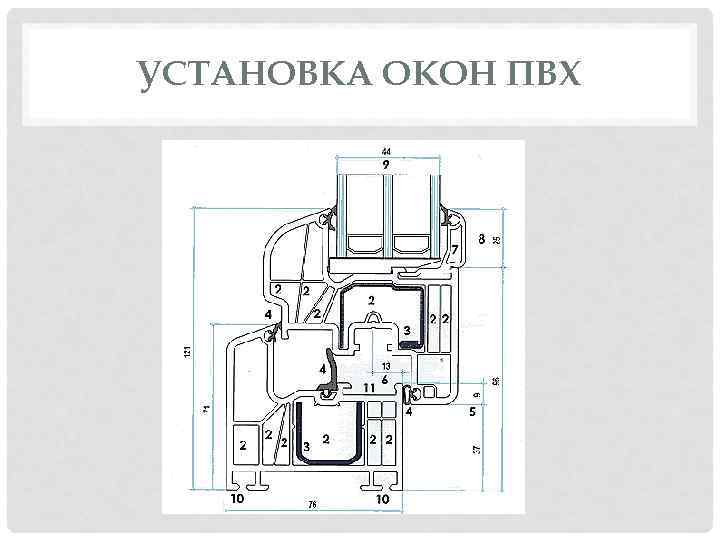

УСТАНОВКА ОКОН ПВХ

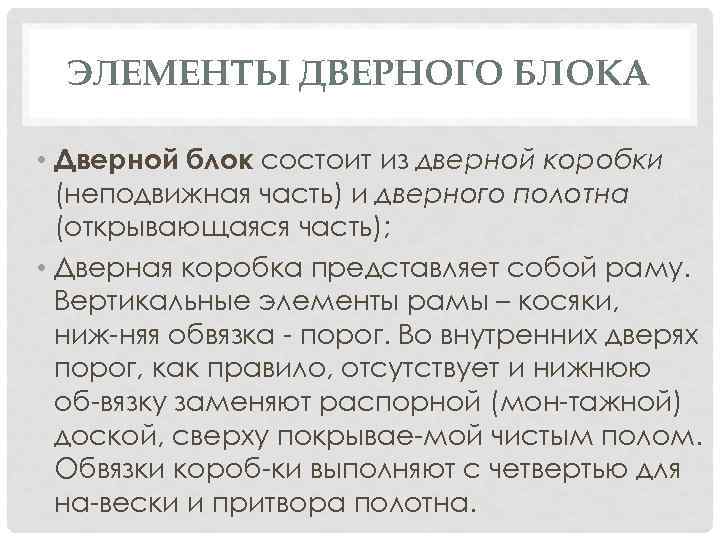

ЭЛЕМЕНТЫ ДВЕРНОГО БЛОКА • Дверной блок состоит из дверной коробки (неподвижная часть) и дверного полотна (открывающаяся часть); • Дверная коробка представляет собой раму. Вертикальные элементы рамы – косяки, ниж няя обвязка порог. Во внутренних дверях порог, как правило, отсутствует и нижнюю об вязку заменяют распорной (мон тажной) доской, сверху покрывае мой чистым полом. Обвязки короб ки выполняют с четвертью для на вески и притвора полотна.
ЭЛЕМЕНТЫ ДВЕРНОГО БЛОКА 9 а — в наружной стене с порогом; б — в перегородке без порога; 1— коробка; 2 — толь; 3 — уплотняющая прокладка; 4 — полотно; 5 — штукатурка; 6 — ко нопатка паклей; 7 — ёрш; 8 — гвозди; 9 — плинтус; 10— монтажная доска;

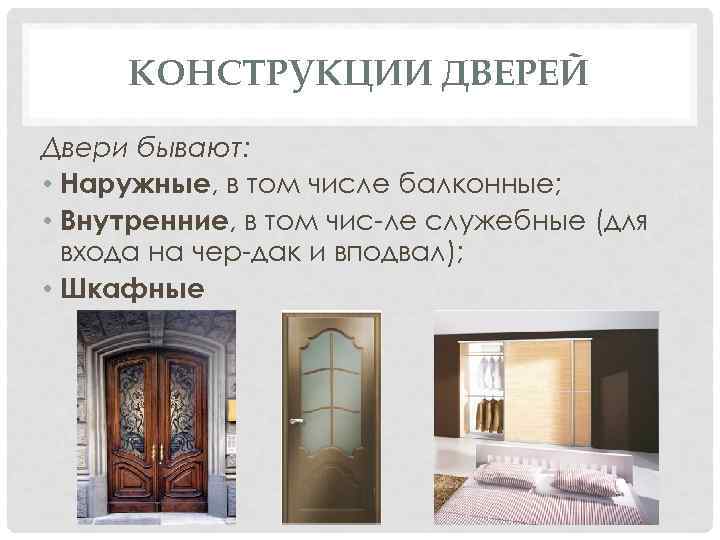

КОНСТРУКЦИИ ДВЕРЕЙ Двери бывают: • Наружные, в том числе балконные; • Внутренние, в том чис ле служебные (для входа на чер дак и вподвал); • Шкафные
ВИДЫ ДВЕРНЫХ ПОЛОТЕН • Глухие (ДГ); • Остекленные (ДО)

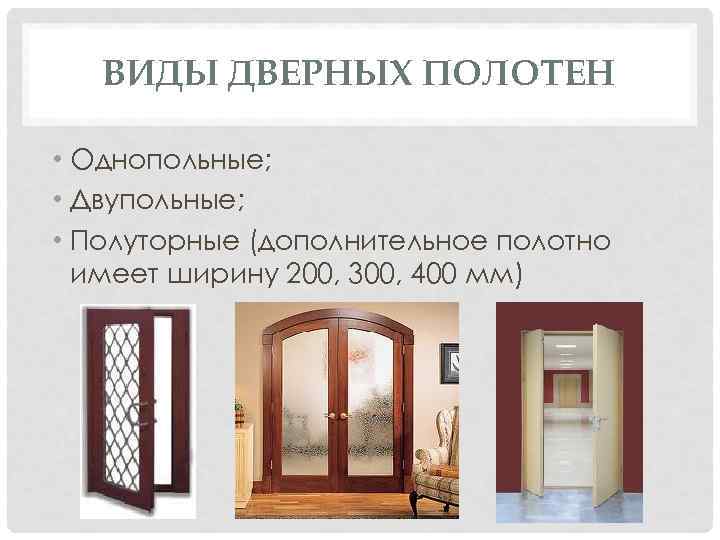

ВИДЫ ДВЕРНЫХ ПОЛОТЕН • Однопольные; • Двупольные; • Полуторные (дополнительное полотно имеет ширину 200, 300, 400 мм)
РАЗМЕРЫ ДВЕРЕЙ ГОСТ 6629 -88

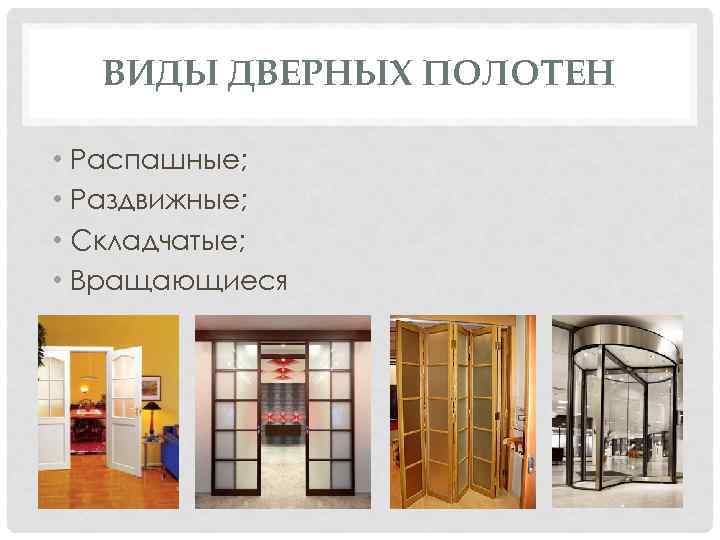

ВИДЫ ДВЕРНЫХ ПОЛОТЕН • Распашные; • Раздвижные; • Складчатые; • Вращающиеся

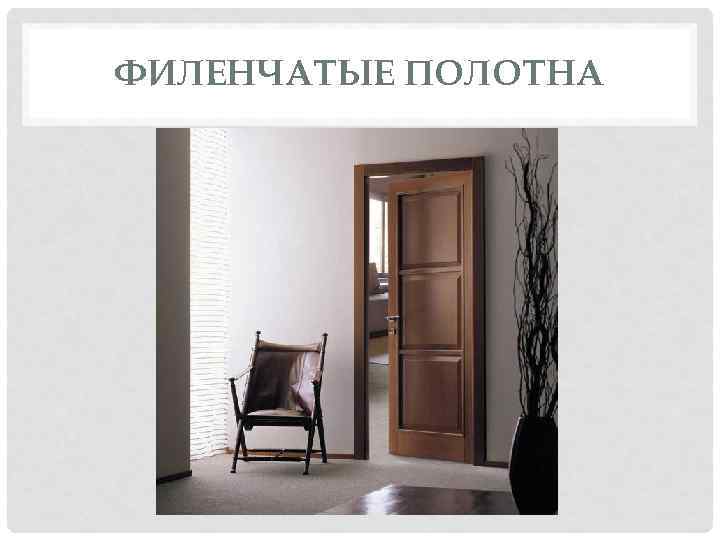

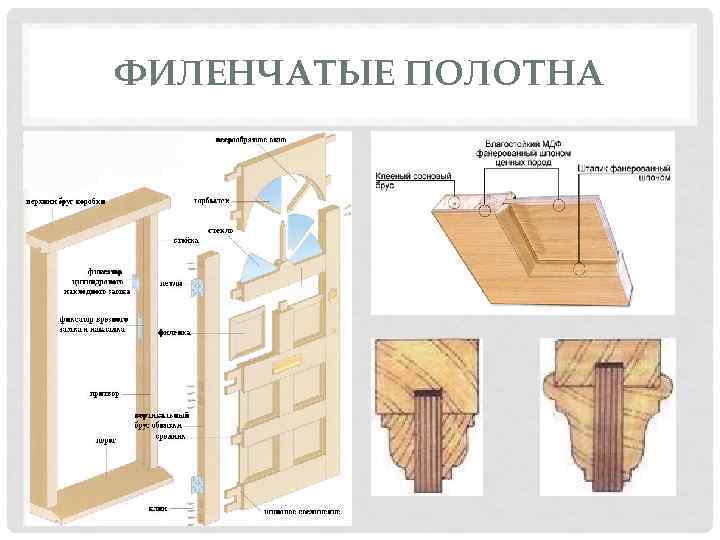

ФИЛЕНЧАТЫЕ ПОЛОТНА

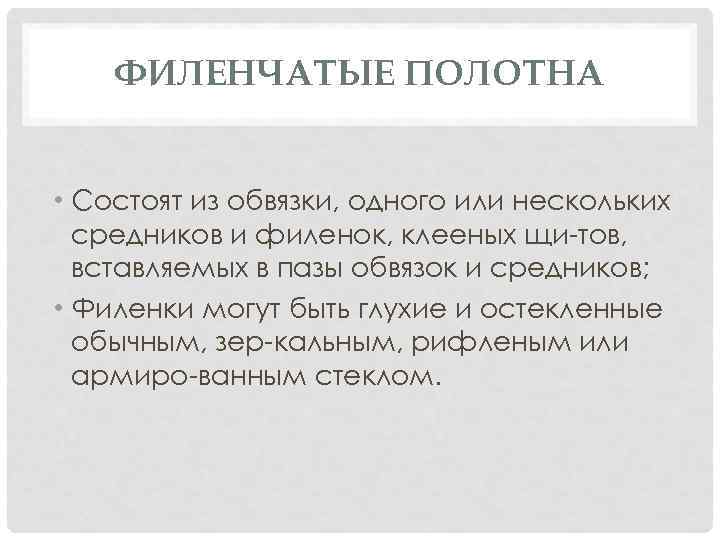

ФИЛЕНЧАТЫЕ ПОЛОТНА • Состоят из обвязки, одного или нескольких средников и филенок, клееных щи тов, вставляемых в пазы обвязок и средников; • Филенки могут быть глухие и остекленные обычным, зер кальным, рифленым или армиро ванным стеклом.
ФИЛЕНЧАТЫЕ ПОЛОТНА

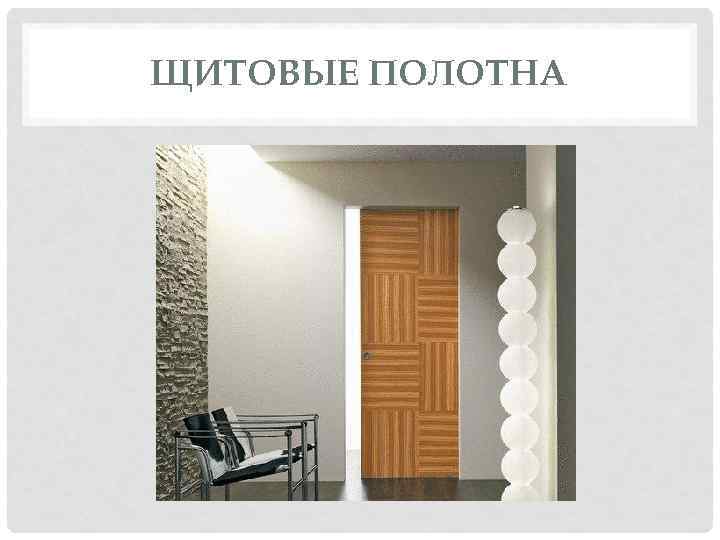

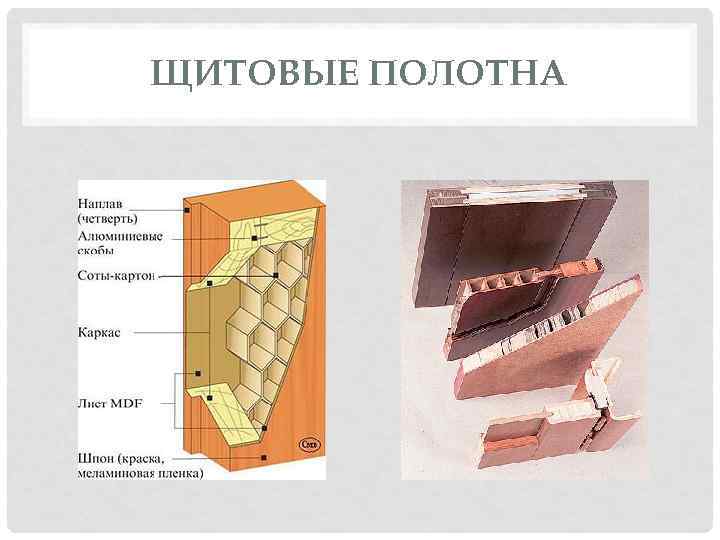

ЩИТОВЫЕ ПОЛОТНА

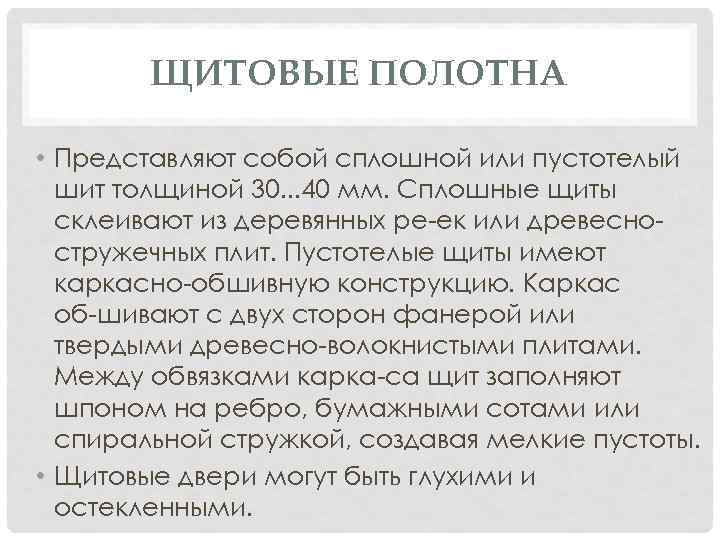

ЩИТОВЫЕ ПОЛОТНА • Представляют собой сплошной или пустотелый шит толщиной 30. . . 40 мм. Сплошные щиты склеивают из деревянных ре ек или древесно стружечных плит. Пустотелые щиты имеют каркасно обшивную конструкцию. Каркас об шивают с двух сторон фанерой или твердыми древесно волокнистыми плитами. Между обвязками карка са щит заполняют шпоном на ребро, бумажными сотами или спиральной стружкой, создавая мелкие пустоты. • Щитовые двери могут быть глухими и остекленными.
ЩИТОВЫЕ ПОЛОТНА

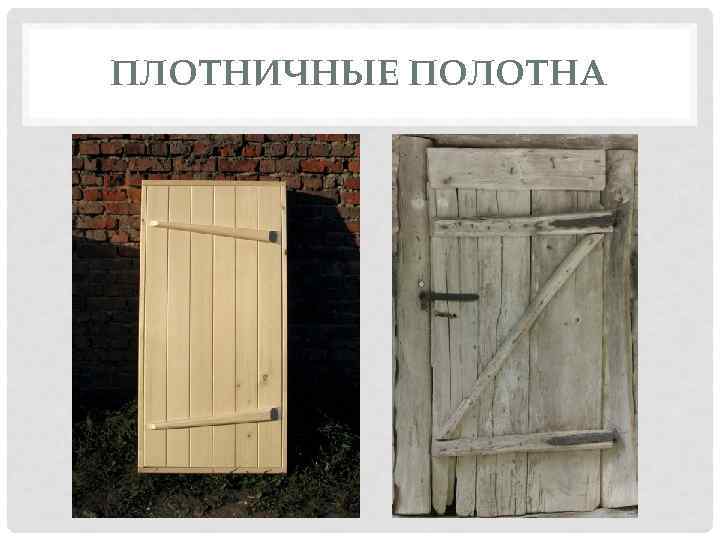

ПЛОТНИЧНЫЕ ПОЛОТНА

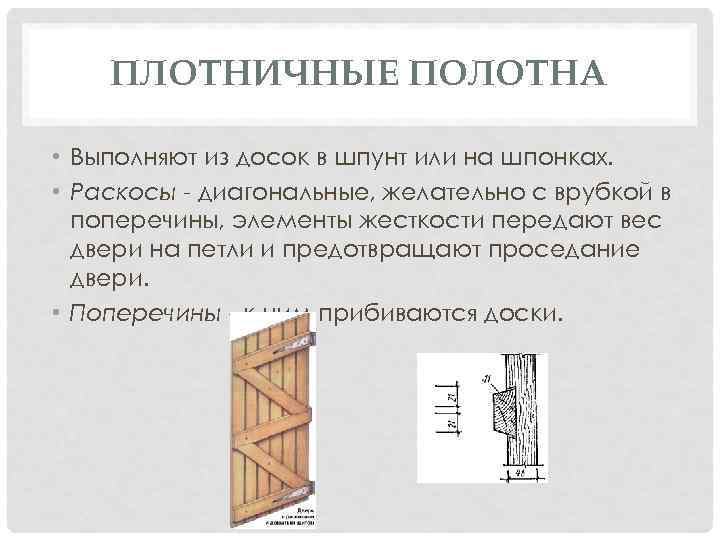

ПЛОТНИЧНЫЕ ПОЛОТНА • Выполняют из досок в шпунт или на шпонках. • Раскосы диагональные, желательно с врубкой в поперечины, элементы жесткости передают вес двери на петли и предотвращают проседание двери. • Поперечины к ним прибиваются доски.

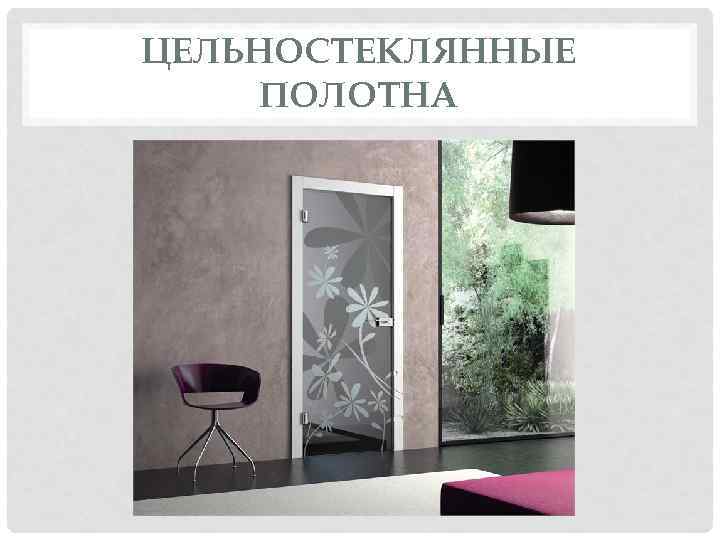

ЦЕЛЬНОСТЕКЛЯННЫЕ ПОЛОТНА

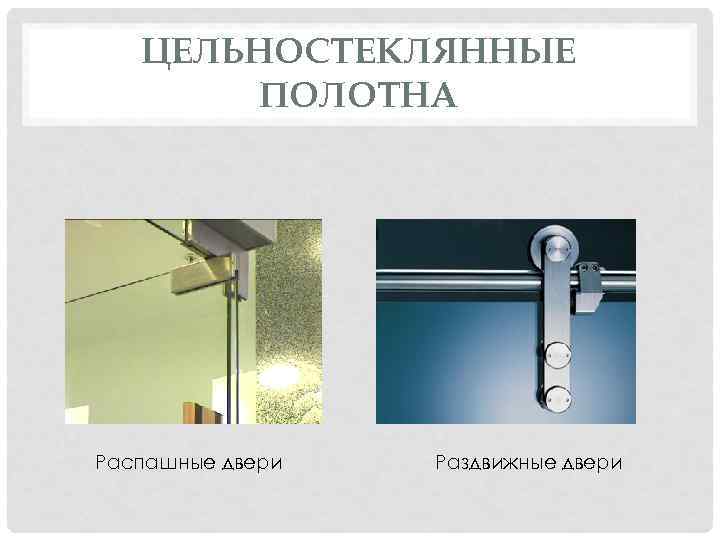

ЦЕЛЬНОСТЕКЛЯННЫЕ ПОЛОТНА Распашные двери Раздвижные двери

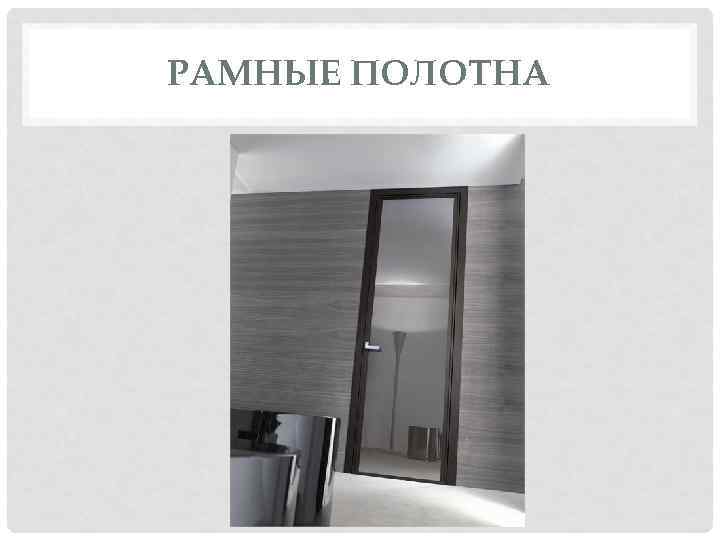

РАМНЫЕ ПОЛОТНА

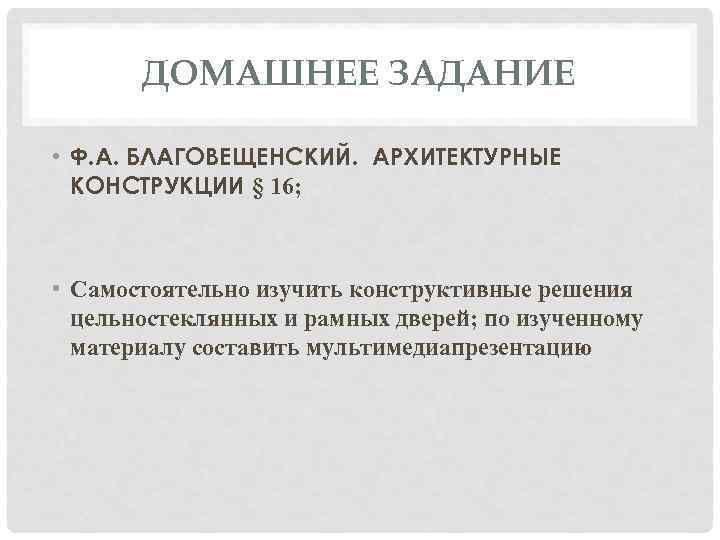

ДОМАШНЕЕ ЗАДАНИЕ • Ф. А. БЛАГОВЕЩЕНСКИЙ. АРХИТЕКТУРНЫЕ КОНСТРУКЦИИ § 16; • Самостоятельно изучить конструктивные решения цельностеклянных и рамных дверей; по изученному материалу составить мультимедиапрезентацию
