КГБОУ СПО Барнаульский строительный колледж Преподаватель Дьячкова Е. Г ПЕРЕКРЫТИЯ КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ С ЭЛЕМЕНТАМИ СТАТИКИ

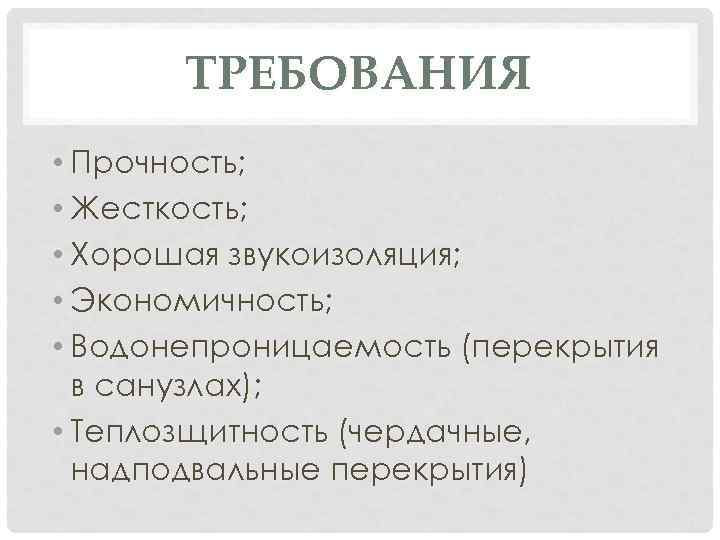

ТРЕБОВАНИЯ • Прочность; • Жесткость; • Хорошая звукоизоляция; • Экономичность; • Водонепроницаемость (перекрытия в санузлах); • Теплозщитность (чердачные, надподвальные перекрытия)

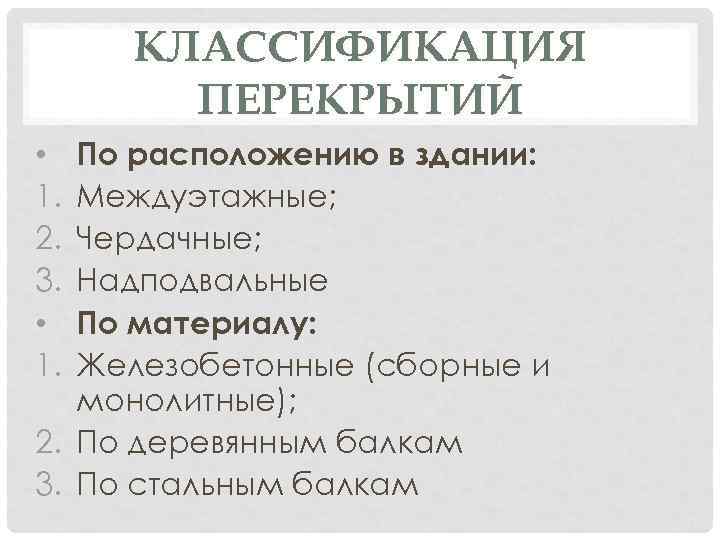

КЛАССИФИКАЦИЯ ПЕРЕКРЫТИЙ По расположению в здании: Междуэтажные; Чердачные; Надподвальные По материалу: Железобетонные (сборные и монолитные); 2. По деревянным балкам 3. По стальным балкам • 1. 2. 3. • 1.

ЖЕЛЕЗОБЕТОННЫЕ ПЕРЕКРЫТИЯ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Сборные ж/б перекрытия В виде настилов Балочного типа

Сборные железобетонные перекрытия в виде настилов

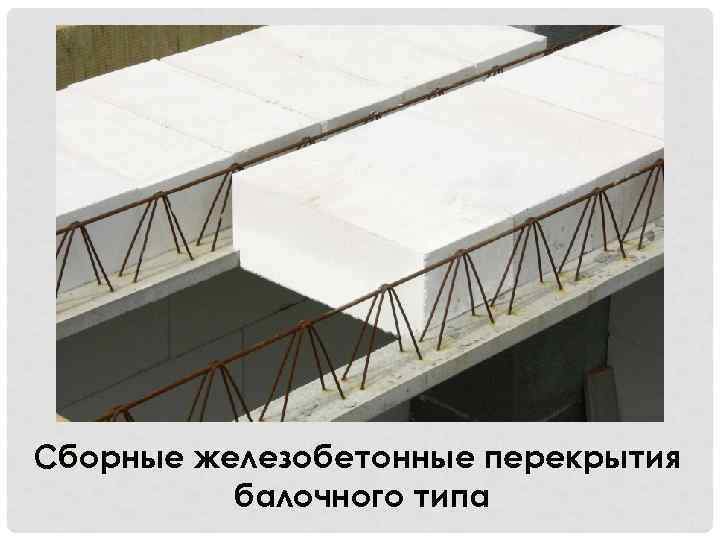

Сборные железобетонные перекрытия балочного типа

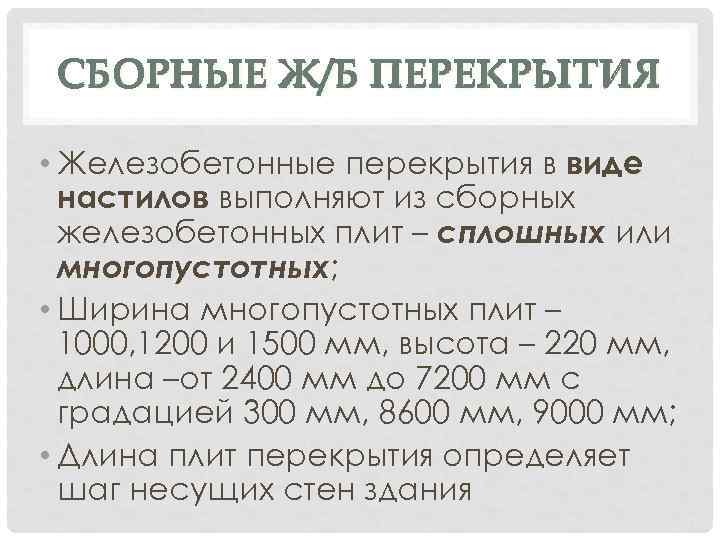

СБОРНЫЕ Ж/Б ПЕРЕКРЫТИЯ • Железобетонные перекрытия в виде настилов выполняют из сборных железобетонных плит – сплошных или многопустотных; • Ширина многопустотных плит – 1000, 1200 и 1500 мм, высота – 220 мм, длина –от 2400 мм до 7200 мм с градацией 300 мм, 8600 мм, 9000 мм; • Длина плит перекрытия определяет шаг несущих стен здания

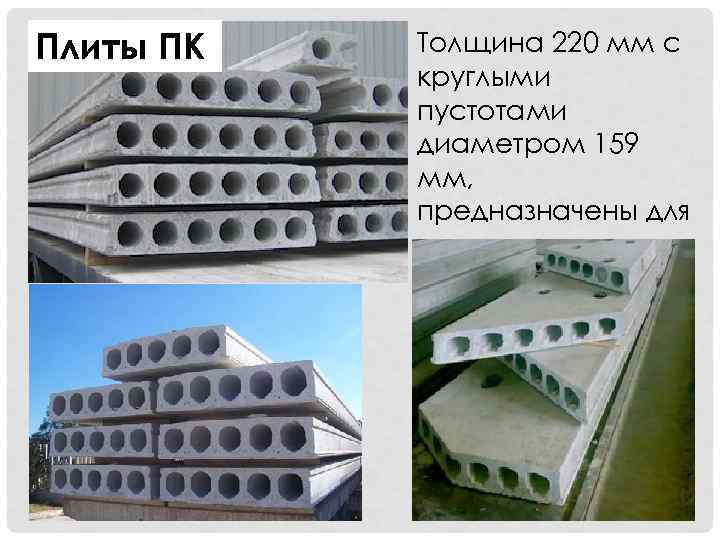

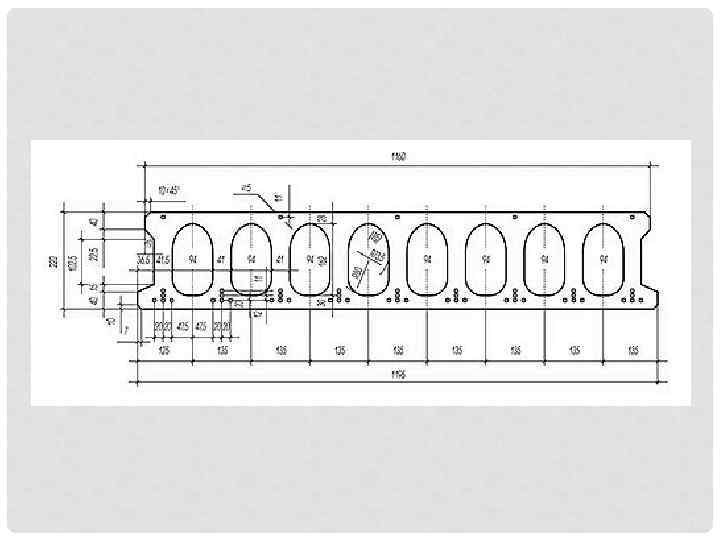

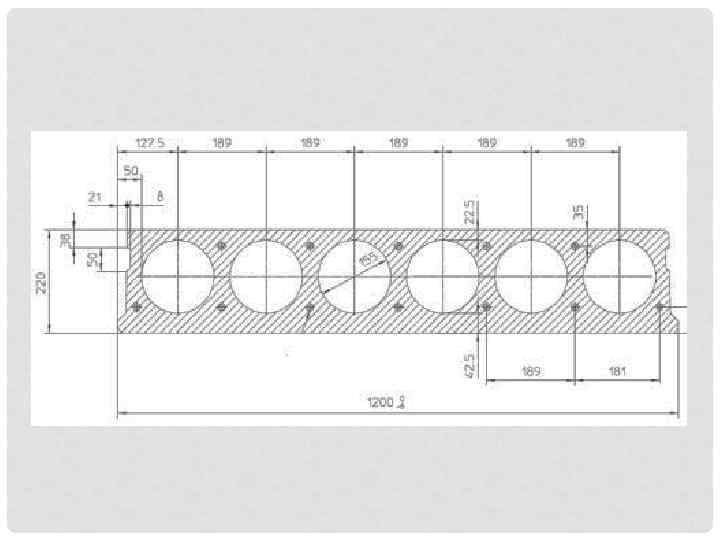

Плиты ПК Толщина 220 мм с круглыми пустотами диаметром 159 мм, предназначены для опирания по двум сторонам

Плиты ПБ Изготавливают методом непрерывного формования на длинных стендах, предназначены для опирания по двум сторонам

Маркировка плит перекрытия ПК (ПБ) 30. 12 - 8 Длина, L дм Ширина, B дм Несущая способност

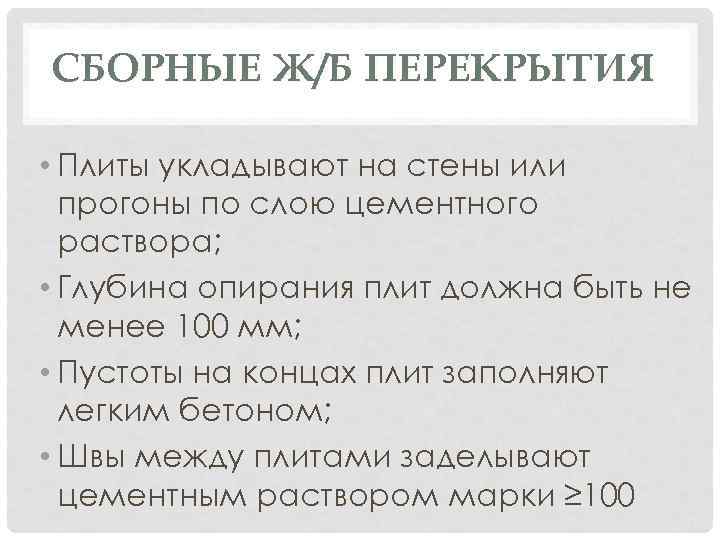

СБОРНЫЕ Ж/Б ПЕРЕКРЫТИЯ • Плиты укладывают на стены или прогоны по слою цементного раствора; • Глубина опирания плит должна быть не менее 100 мм; • Пустоты на концах плит заполняют легким бетоном; • Швы между плитами заделывают цементным раствором марки ≥ 100

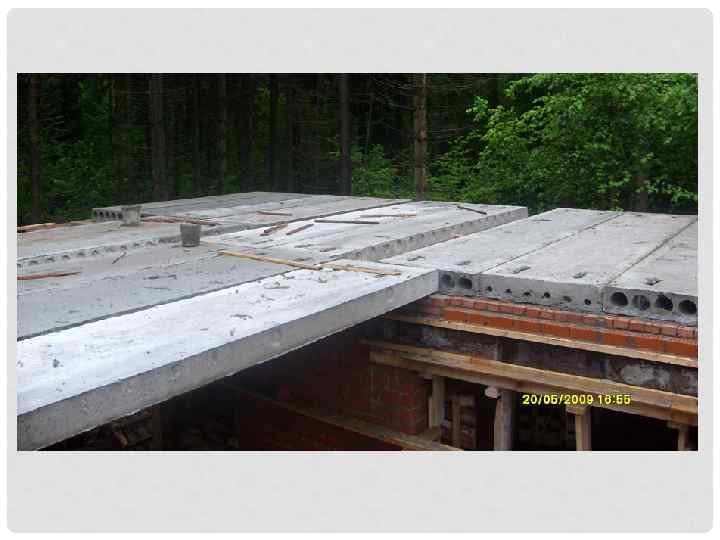

Плиты укладывают на стены по слою цементного раствора

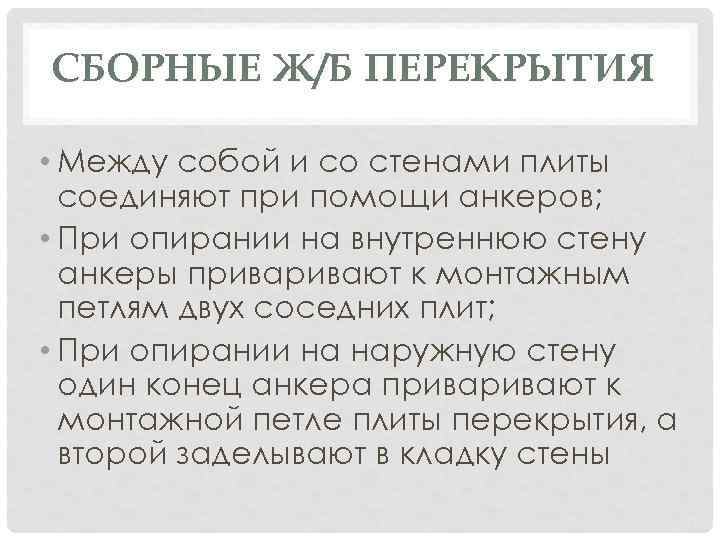

СБОРНЫЕ Ж/Б ПЕРЕКРЫТИЯ • Между собой и со стенами плиты соединяют при помощи анкеров; • При опирании на внутреннюю стену анкеры привают к монтажным петлям двух соседних плит; • При опирании на наружную стену один конец анкера привают к монтажной петле плиты перекрытия, а второй заделывают в кладку стены

1 - наружная кирпичная стена, 2 - стальной анкер, заделываемый в стену, 3 - накладка, связывающая панели перекрытия, 4 - раствор, 5 - анкеровка плит на внутренней стене, 6 наружный стеновой блок, 7 - анкеровка к блоку

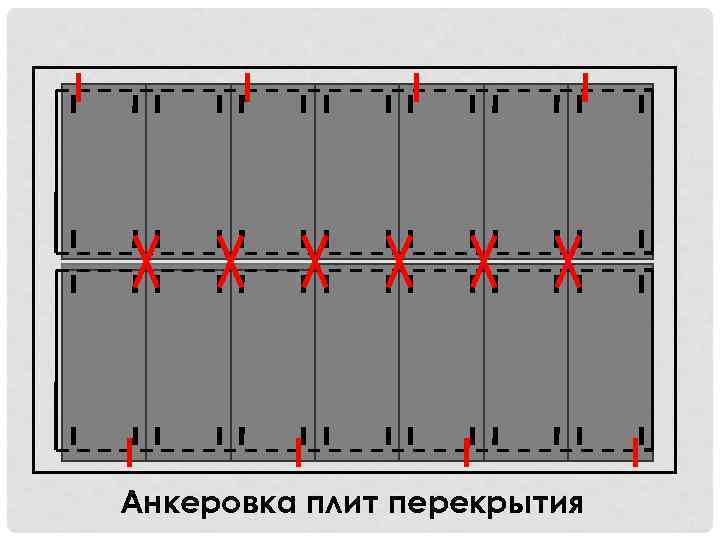

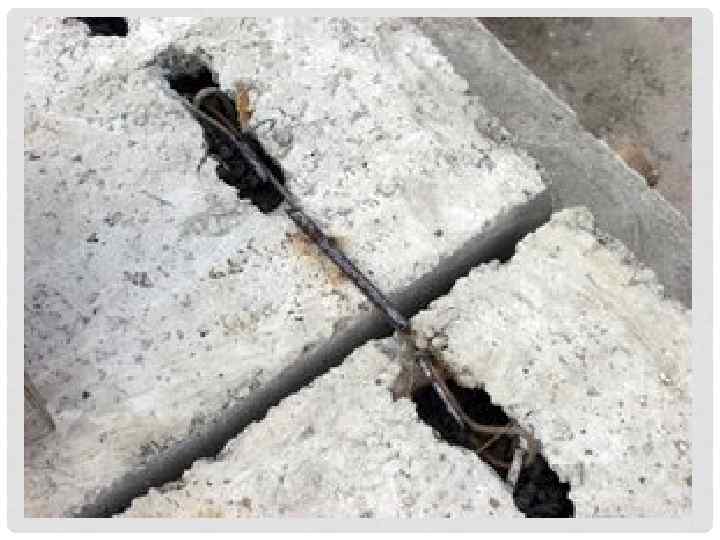

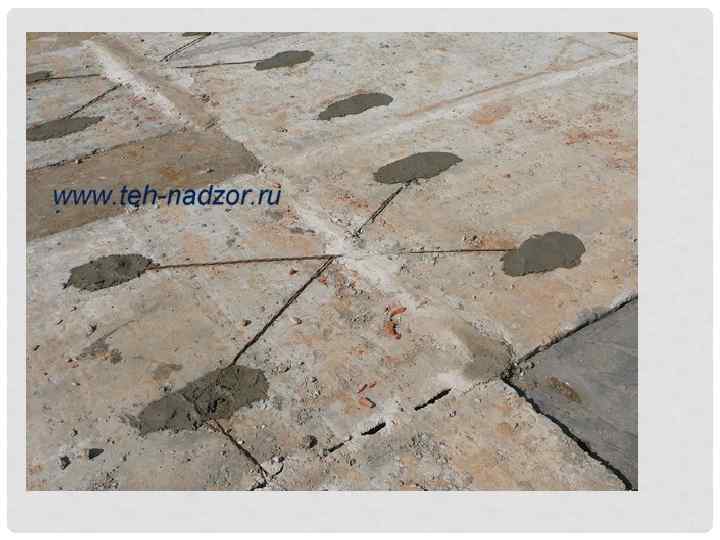

Анкеровка плит перекрытия

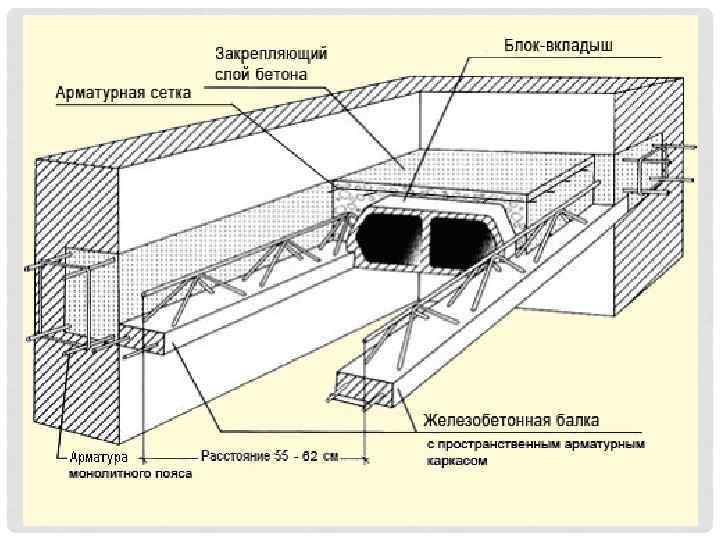

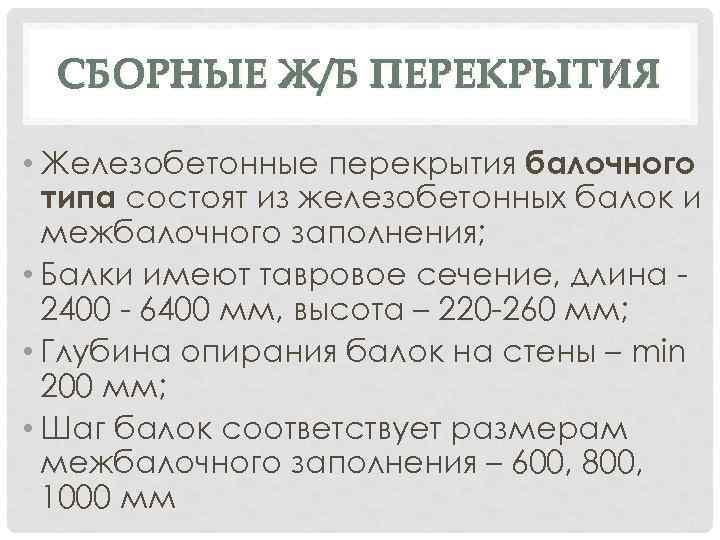

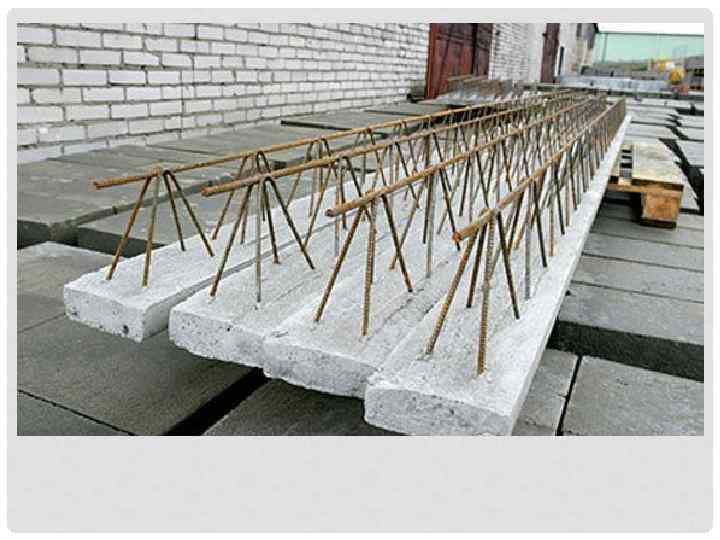

СБОРНЫЕ Ж/Б ПЕРЕКРЫТИЯ • Железобетонные перекрытия балочного типа состоят из железобетонных балок и межбалочного заполнения; • Балки имеют тавровое сечение, длина 2400 - 6400 мм, высота – 220 -260 мм; • Глубина опирания балок на стены – min 200 мм; • Шаг балок соответствует размерам межбалочного заполнения – 600, 800, 1000 мм

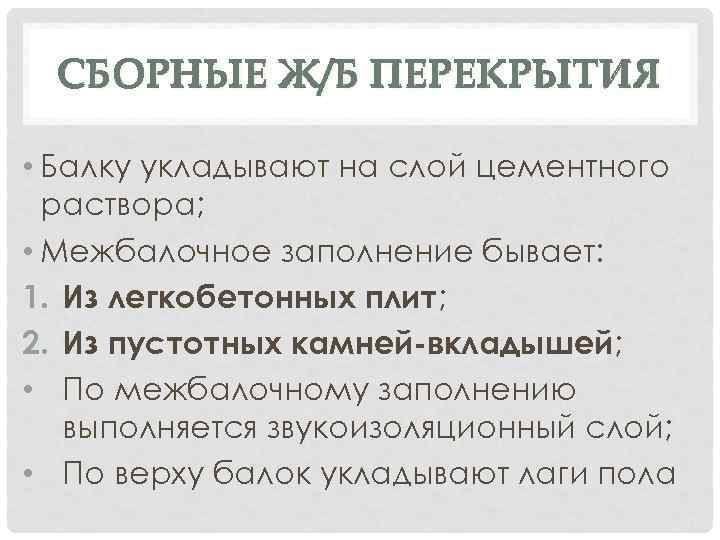

СБОРНЫЕ Ж/Б ПЕРЕКРЫТИЯ • Балку укладывают на слой цементного раствора; • Межбалочное заполнение бывает: 1. Из легкобетонных плит; 2. Из пустотных камней-вкладышей; • По межбалочному заполнению выполняется звукоизоляционный слой; • По верху балок укладывают лаги пола

Межбалочное заполнение в виде легкобетонных плит Дощатый пол Лага Звукоизоляционная прокладка Звукоизоляционная засыпка Легкобетонная плита Балка перекрытия

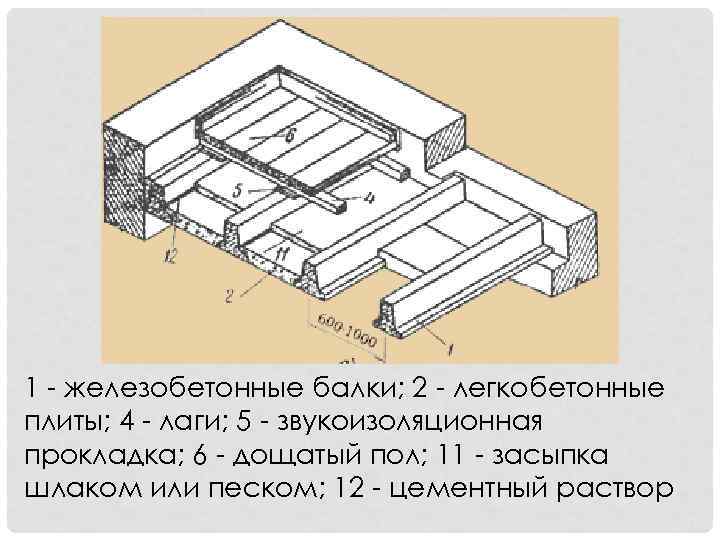

1 - железобетонные балки; 2 - легкобетонные плиты; 4 - лаги; 5 - звукоизоляционная прокладка; 6 - дощатый пол; 11 - засыпка шлаком или песком; 12 - цементный раствор

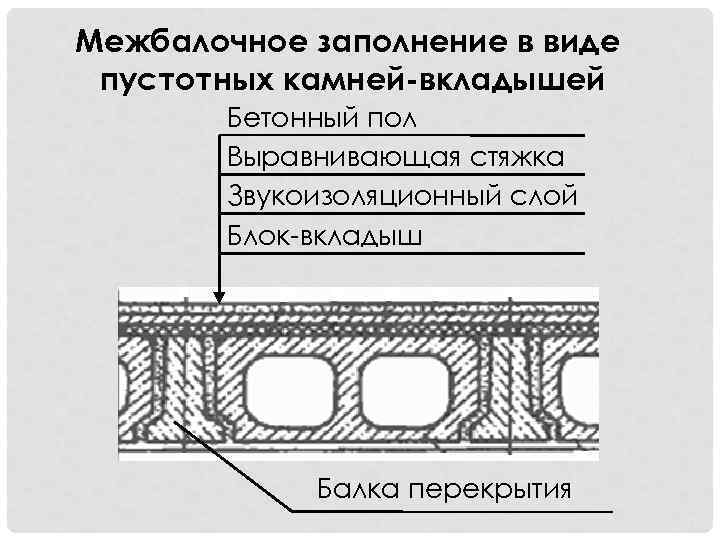

Межбалочное заполнение в виде пустотных камней-вкладышей Бетонный пол Выравнивающая стяжка Звукоизоляционный слой Блок-вкладыш Балка перекрытия

1 - железобетонные балки; 3 - легкобетонные пустотелые блоки; 7 - упругая прокладка; 8 - толь; 9 - шлакобетон; 10 - полы из линолеума на мастике; 12 - цементный раствор.

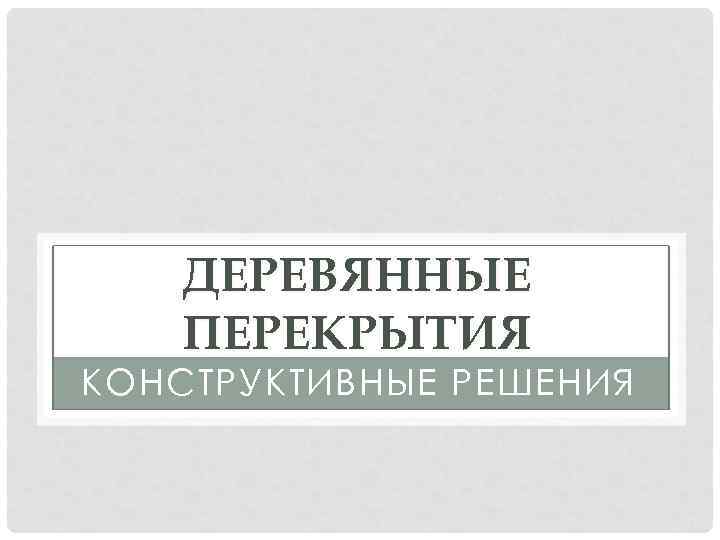

ДЕРЕВЯННЫЕ ПЕРЕКРЫТИЯ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

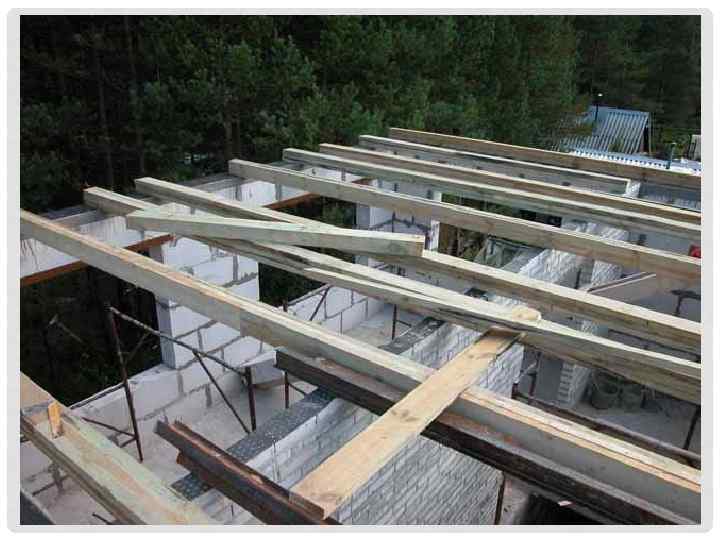

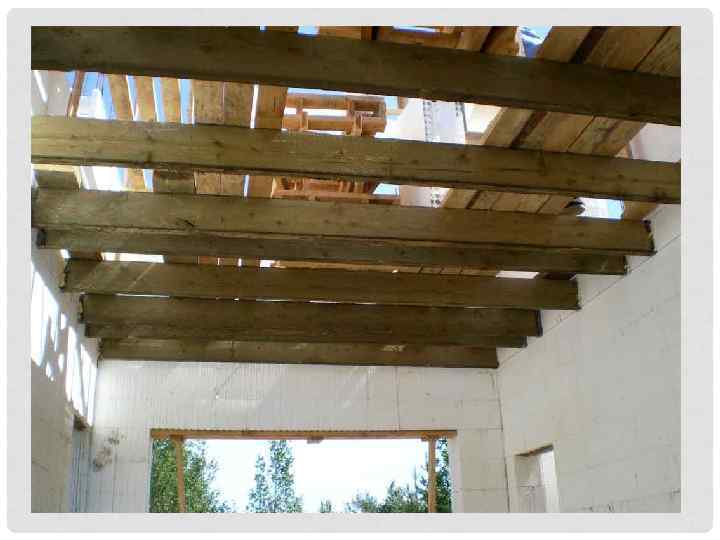

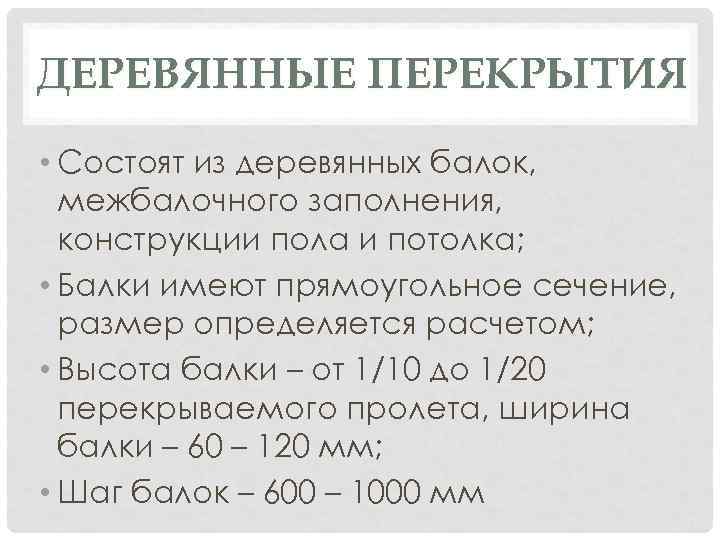

ДЕРЕВЯННЫЕ ПЕРЕКРЫТИЯ • Состоят из деревянных балок, межбалочного заполнения, конструкции пола и потолка; • Балки имеют прямоугольное сечение, размер определяется расчетом; • Высота балки – от 1/10 до 1/20 перекрываемого пролета, ширина балки – 60 – 120 мм; • Шаг балок – 600 – 1000 мм

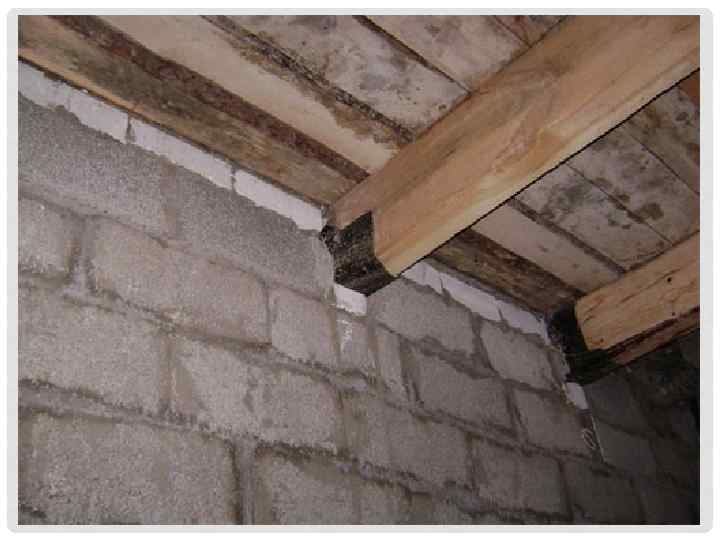

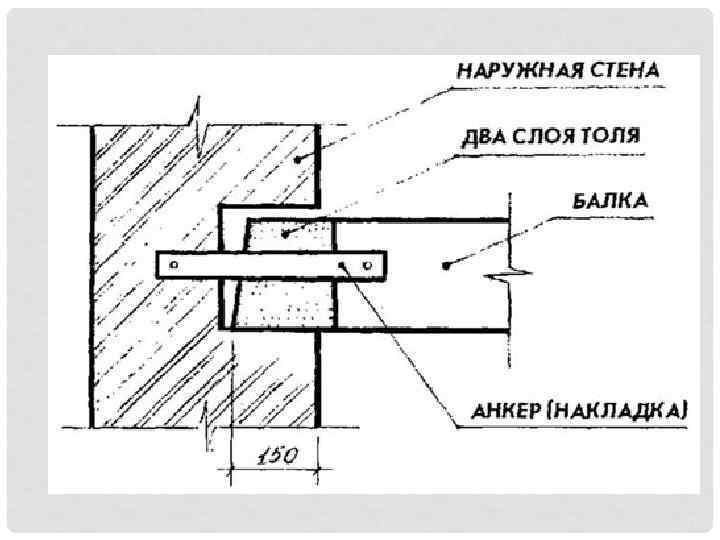

ДЕРЕВЯННЫЕ ПЕРЕКРЫТИЯ • Глубина опирания балок в гнезда каменных стен – 150 – 180 мм; • Между торцом балки и кладкой оставляют зазор ≥ 30 мм (для испарения влаги из балки); • Концы балок (кроме торца) антисептируют на 750 мм, боковые поверхности концов балок оклеивают толем в два слоя; • К стенам балки крепят анкерами

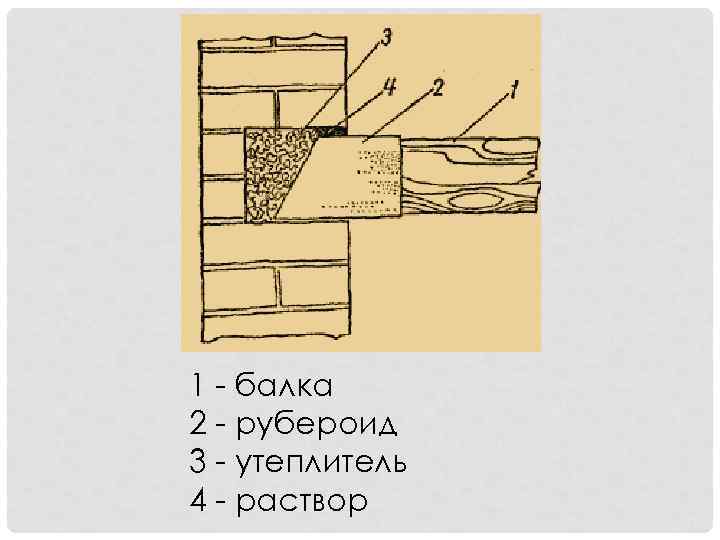

1 - балка 2 - рубероид 3 - утеплитель 4 - раствор

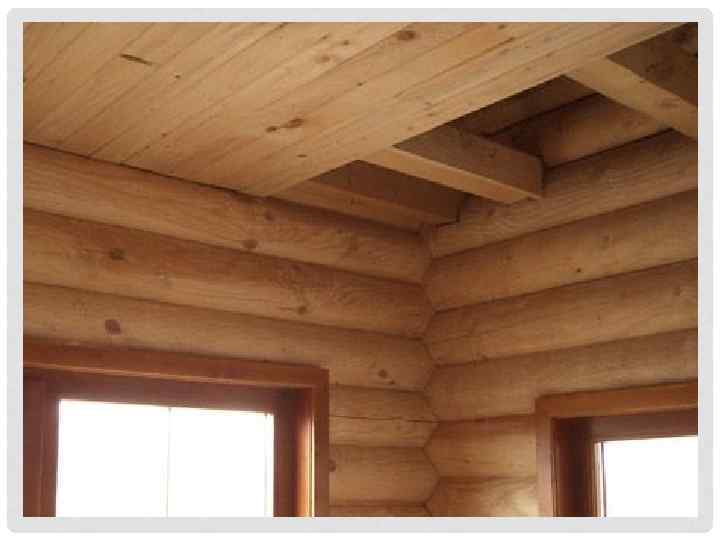

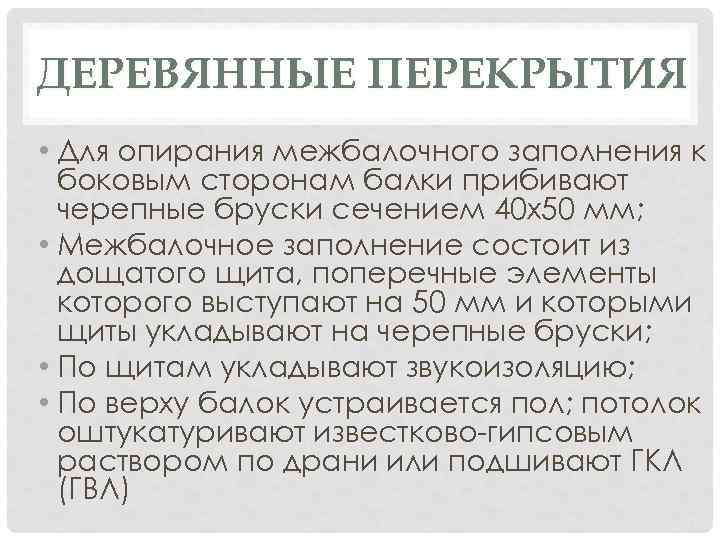

ДЕРЕВЯННЫЕ ПЕРЕКРЫТИЯ • Для опирания межбалочного заполнения к боковым сторонам балки прибивают черепные бруски сечением 40 х50 мм; • Межбалочное заполнение состоит из дощатого щита, поперечные элементы которого выступают на 50 мм и которыми щиты укладывают на черепные бруски; • По щитам укладывают звукоизоляцию; • По верху балок устраивается пол; потолок оштукатуривают известково-гипсовым раствором по драни или подшивают ГКЛ (ГВЛ)

1 – балка, 2 - черепные бруски, 3 - щит наката, 4 - пароизоляция (толь), 5 – утеплитель, 6 – доски, 7 - подшивка потолка

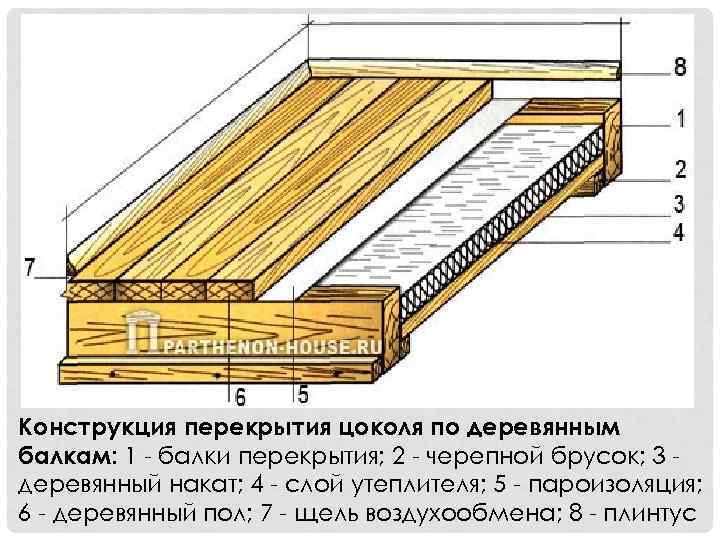

Конструкция перекрытия цоколя по деревянным балкам: 1 - балки перекрытия; 2 - черепной брусок; 3 деревянный накат; 4 - слой утеплителя; 5 - пароизоляция; 6 - деревянный пол; 7 - щель воздухообмена; 8 - плинтус

Деревянное междуэтажное перекрытие: 1 - ГКЛ; 2 - щит перекрытия; 3 – гидроизоляция; 4 - звукоизоляция; 5 - балка; 6 - лага; 7 - доски пола; 8 - черепные бруски балки

А — с утеплителем: 1 — балки; 2 — черепные бруски; 3 — черный пол; 4 — пергамин; 5 — утеплитель; 6 — пергамин; 7 — доски пола; Б — накат на черепных брусках с звукоизоляцией: 1 — балки; 2 — черепные бруски; 3 — подшивка потолка; 4 — щиты наката; 5 — звукоизоляция; 6 — пергамин; 7 — доски пола; В — накат на балках без черепных брусков: 1 — балки; 2 — дощатый настил; 3 — пергамин; 4 — утеплитель; 5 — черновой пол; 6 — чистовой пол

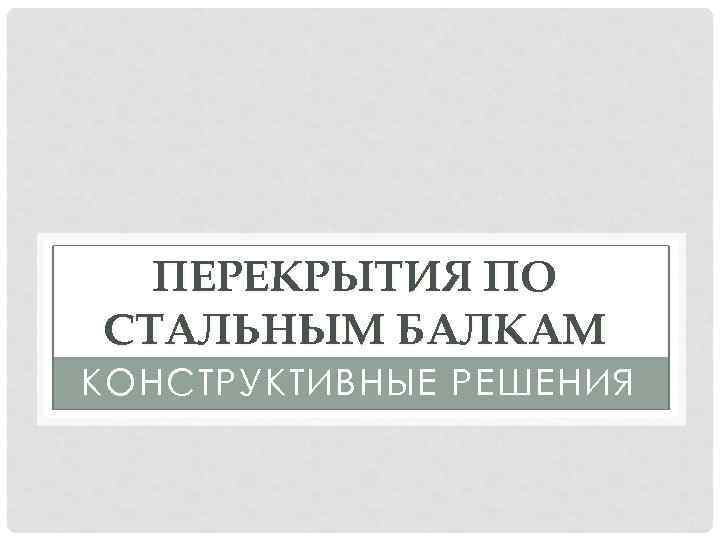

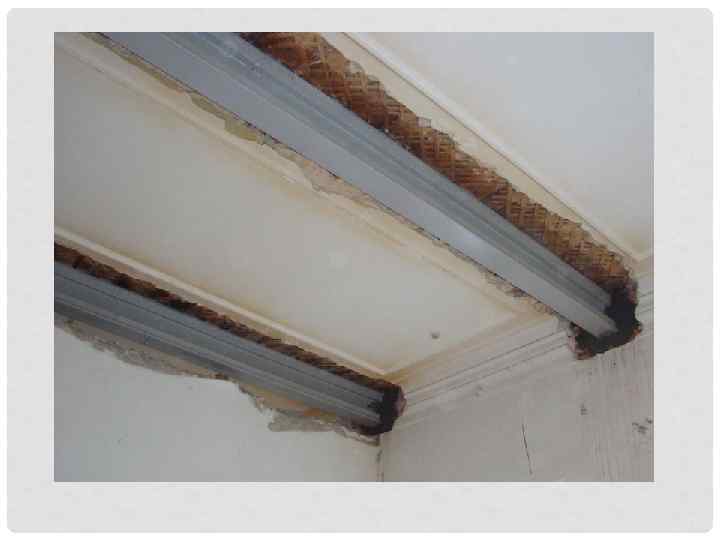

ПЕРЕКРЫТИЯ ПО СТАЛЬНЫМ БАЛКАМ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

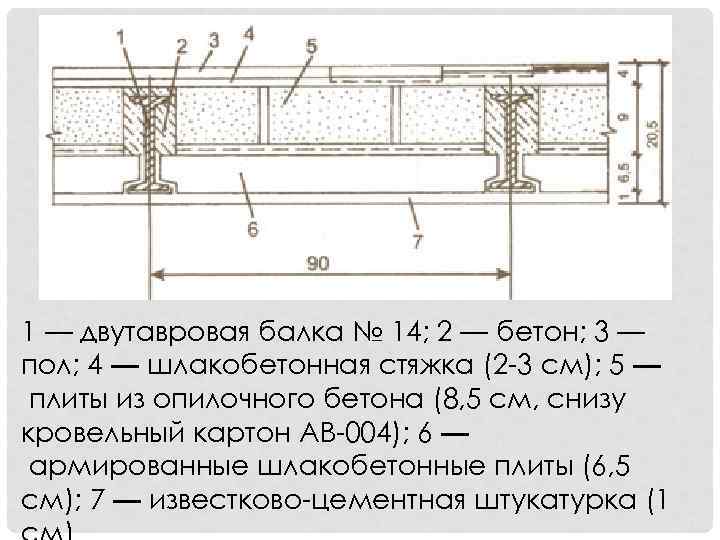

1 — двутавровая балка № 14; 2 — бетон; 3 — пол; 4 — шлакобетонная стяжка (2 -3 см); 5 — плиты из опилочного бетона (8, 5 см, снизу кровельный картон АВ-004); 6 — армированные шлакобетонные плиты (6, 5 см); 7 — известково-цементная штукатурка (1

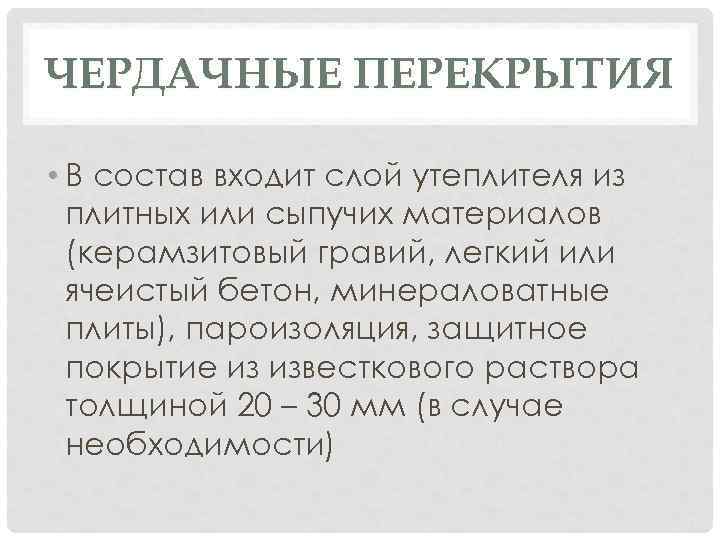

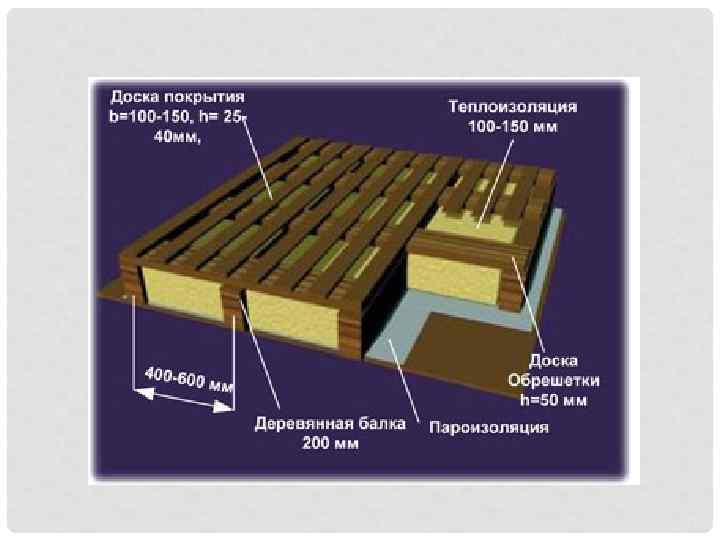

ЧЕРДАЧНЫЕ ПЕРЕКРЫТИЯ • В состав входит слой утеплителя из плитных или сыпучих материалов (керамзитовый гравий, легкий или ячеистый бетон, минераловатные плиты), пароизоляция, защитное покрытие из известкового раствора толщиной 20 – 30 мм (в случае необходимости)

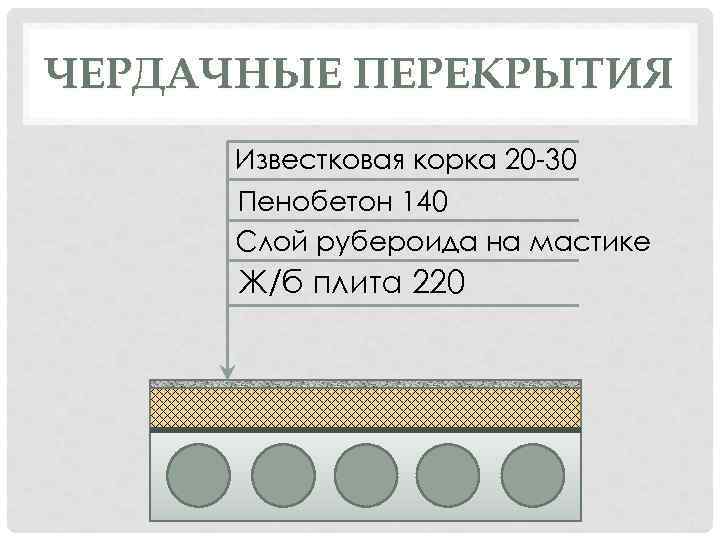

ЧЕРДАЧНЫЕ ПЕРЕКРЫТИЯ Известковая корка 20 -30 Пенобетон 140 Слой рубероида на мастике Ж/б плита 220

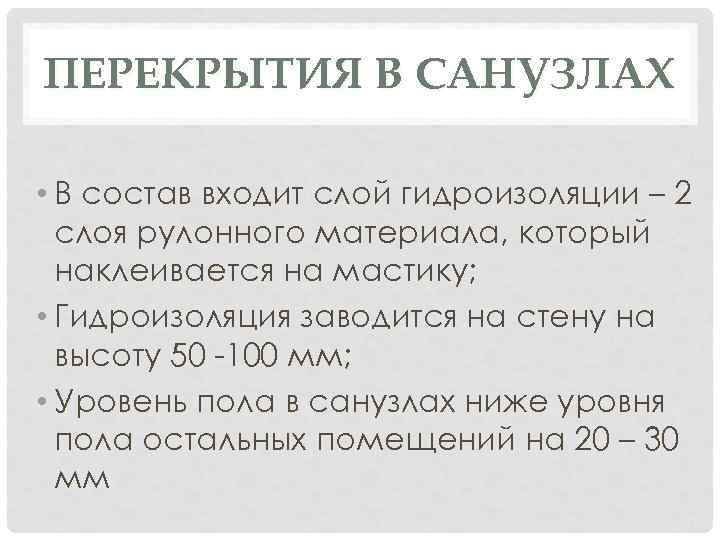

ПЕРЕКРЫТИЯ В САНУЗЛАХ • В состав входит слой гидроизоляции – 2 слоя рулонного материала, который наклеивается на мастику; • Гидроизоляция заводится на стену на высоту 50 -100 мм; • Уровень пола в санузлах ниже уровня пола остальных помещений на 20 – 30 мм

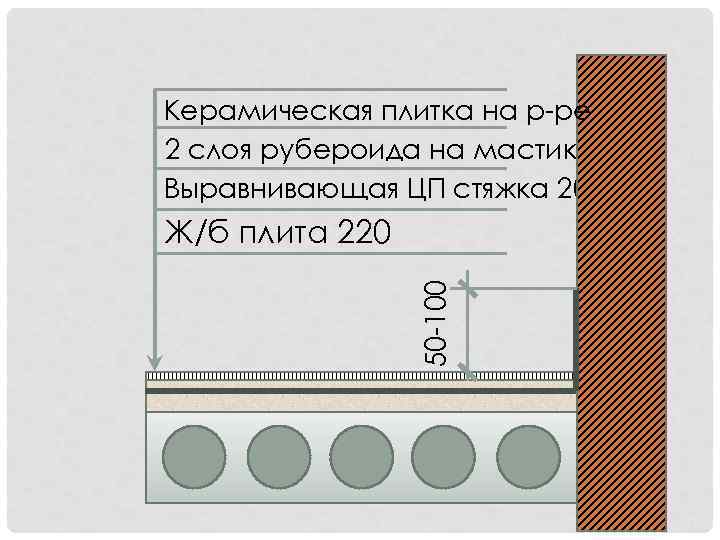

Керамическая плитка на р-ре 2 слоя рубероида на мастике Выравнивающая ЦП стяжка 20 50 -100 Ж/б плита 220

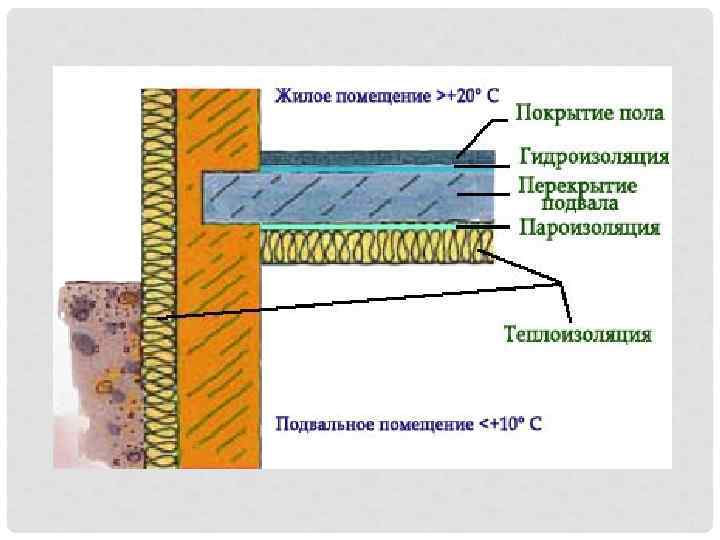

НАДПОДВАЛЬНЫЕ ПЕРЕКРЫТИЯ • Если подвал отапливаемый, то конструкция перекрытия такая же как и у междуэтажного перекрытия; • Если подвал неотапливаемый, то в состав перекрытия входят слой утеплителя и пароизоляция

1 – железобетонная плита перекрытия; 2 – выравнивающая стяжка; 3 – теплоизоляция; 4 – плита ЦСП

а - чердачное перекрытие с утеплением по верхней обшивке; б перекрестное чердачное утепление; в надподвальное перекрытие с межбалочным утеплением; 1 - балки перекрытия; 2 дощатая обшивка; 3 пароизоляция; 4 - первый слой утеплителя; 5 арматурная сетка; 6 паропроницаемая стяжка; 7 - деревянный накат; 8 перекрестный каркас; 9 дощатая обшивка (как вариант паропроницаемая армированная стяжка); 10 второй слой утеплителя; 11 черепной брусок; 12 деревянный пол; 13 -
