КГБОУ СПО Барнаульский строительный колледж КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ 270101 АРХИТЕКТУРА НЕСУЩИЙ ОСТОВ ДЕРЕВЯННЫХ ЗДАНИЙ ДЬЯЧКОВА Е. Г.

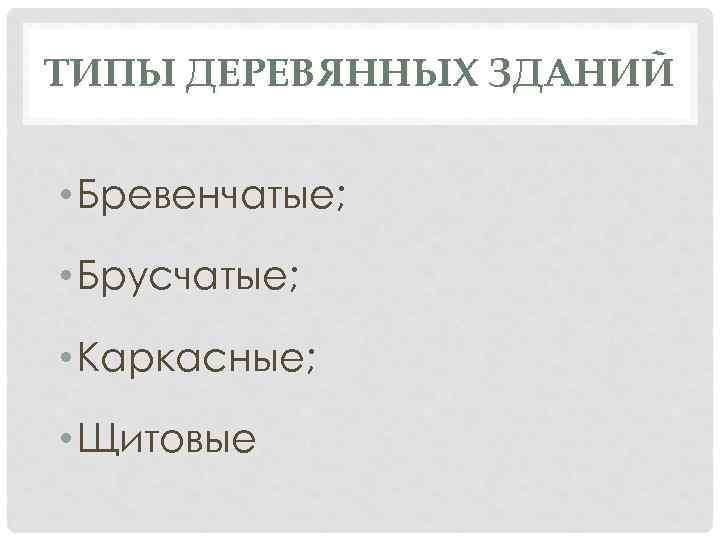

ТИПЫ ДЕРЕВЯННЫХ ЗДАНИЙ • Бревенчатые; • Брусчатые; • Каркасные; • Щитовые
БРЕВЕНЧАТЫЕ ЗДАНИЯ КОНСТРУКТИВНОЕ РЕШЕНИЕ

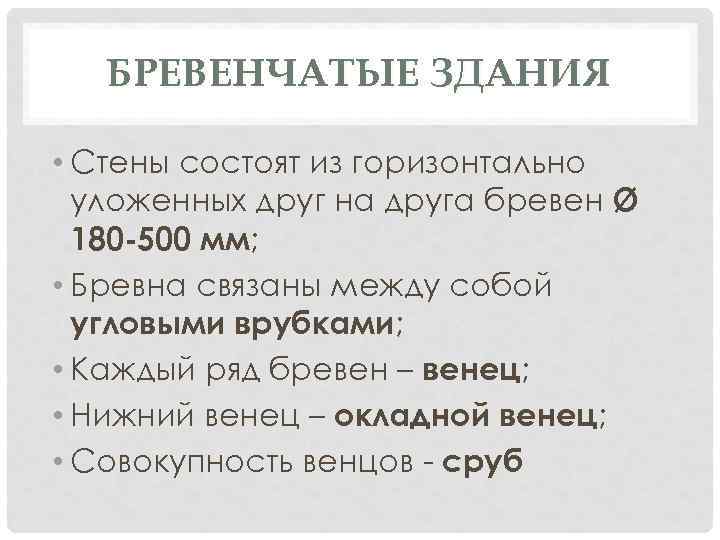

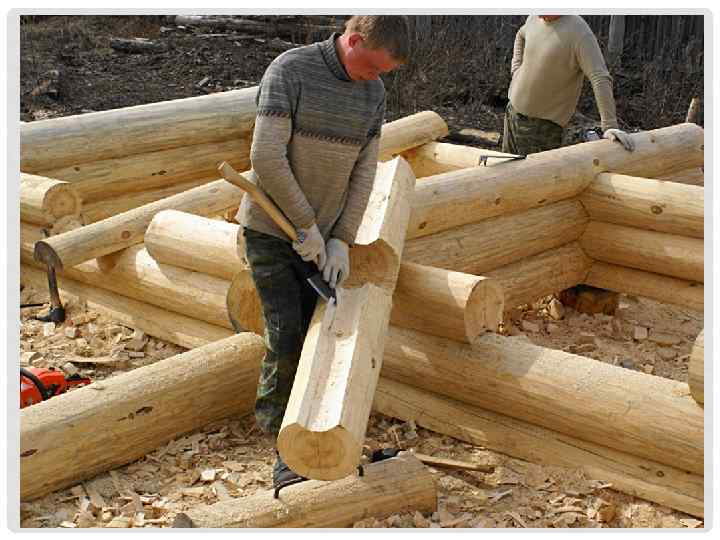

БРЕВЕНЧАТЫЕ ЗДАНИЯ • Стены состоят из горизонтально уложенных друг на друга бревен Ø 180 -500 мм; • Бревна связаны между собой угловыми врубками; • Каждый ряд бревен – венец; • Нижний венец – окладной венец; • Совокупность венцов сруб

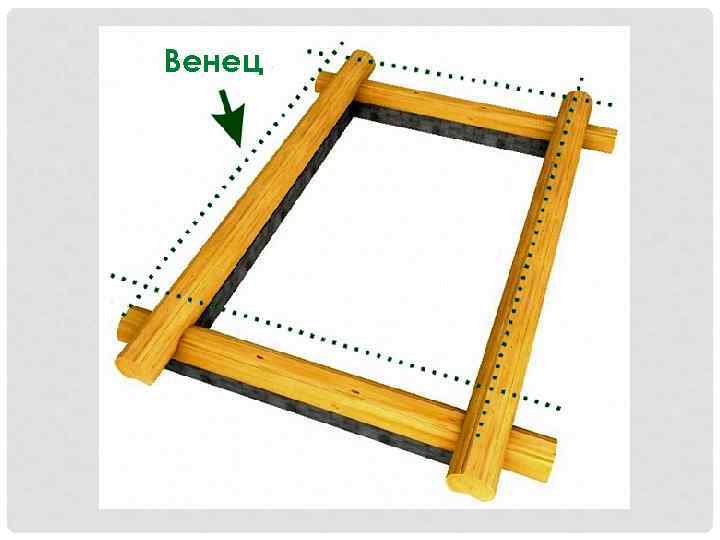

Венец

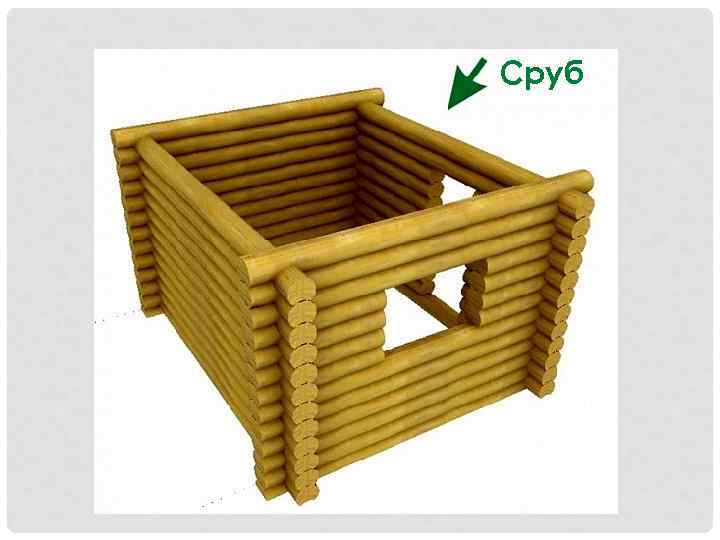

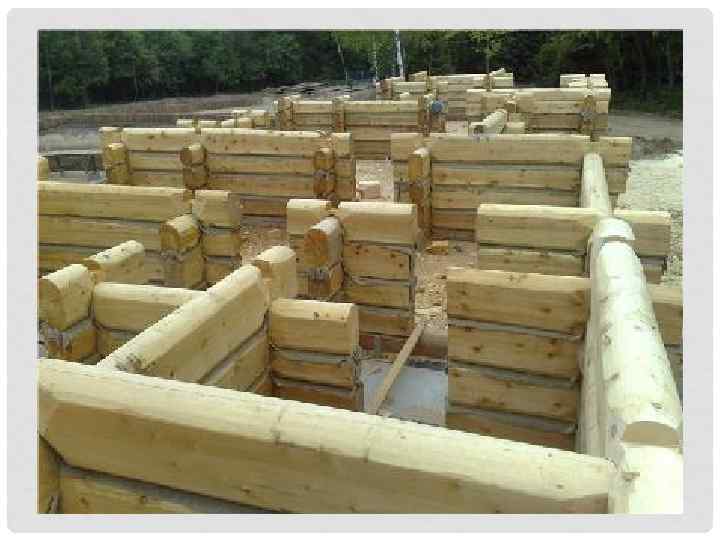

Сруб

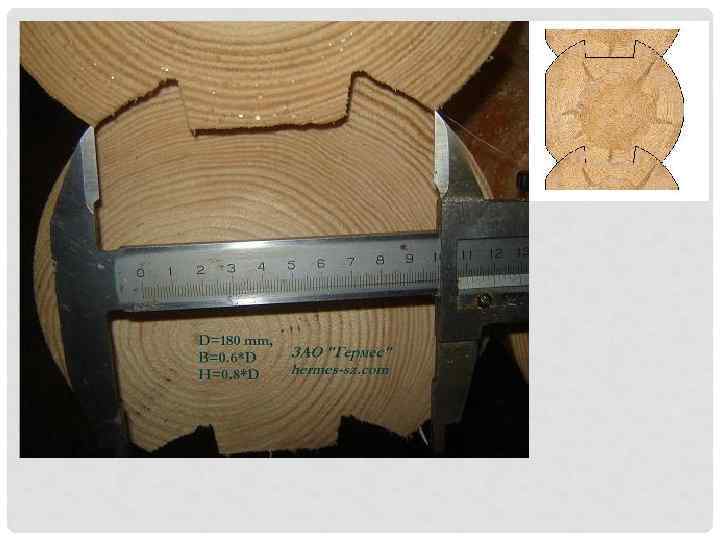

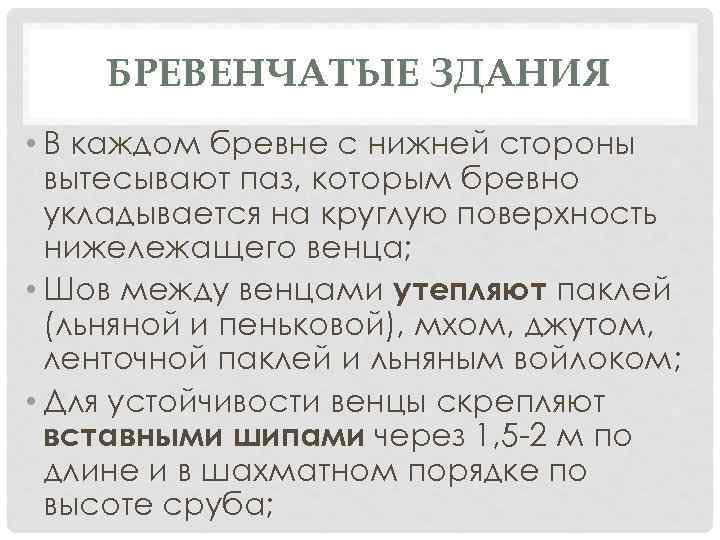

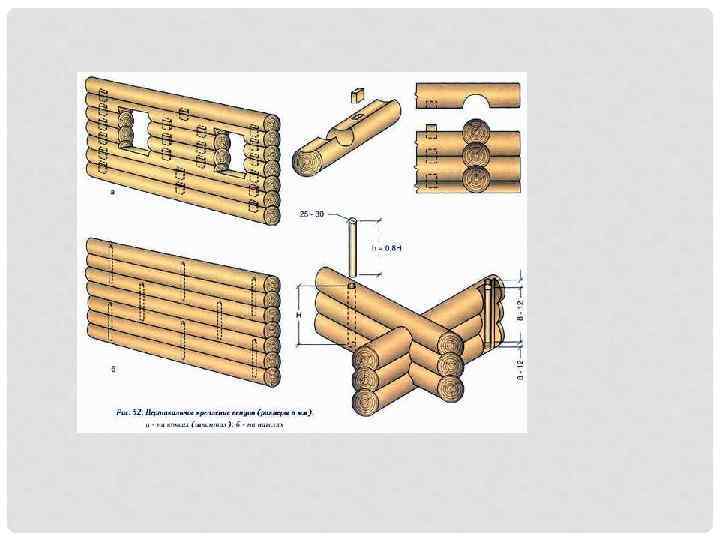

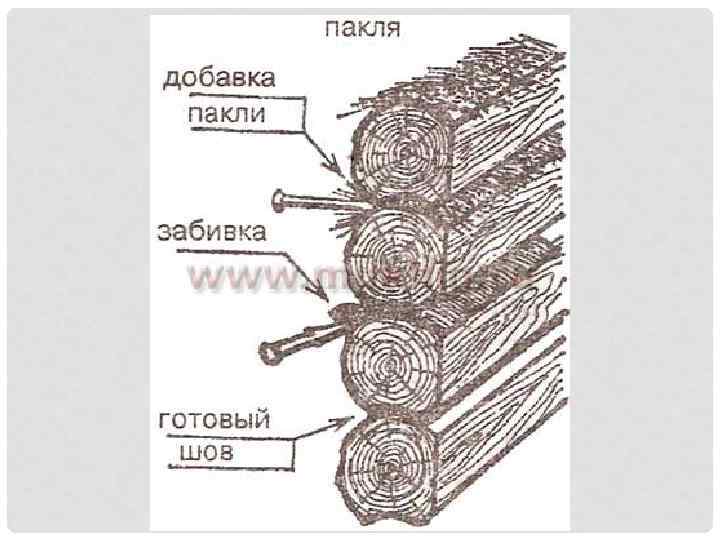

БРЕВЕНЧАТЫЕ ЗДАНИЯ • В каждом бревне с нижней стороны вытесывают паз, которым бревно укладывается на круглую поверхность нижележащего венца; • Шов между венцами утепляют паклей (льняной и пеньковой), мхом, джутом, ленточной паклей и льняным войлоком; • Для устойчивости венцы скрепляют вставными шипами через 1, 5 2 м по длине и в шахматном порядке по высоте сруба;

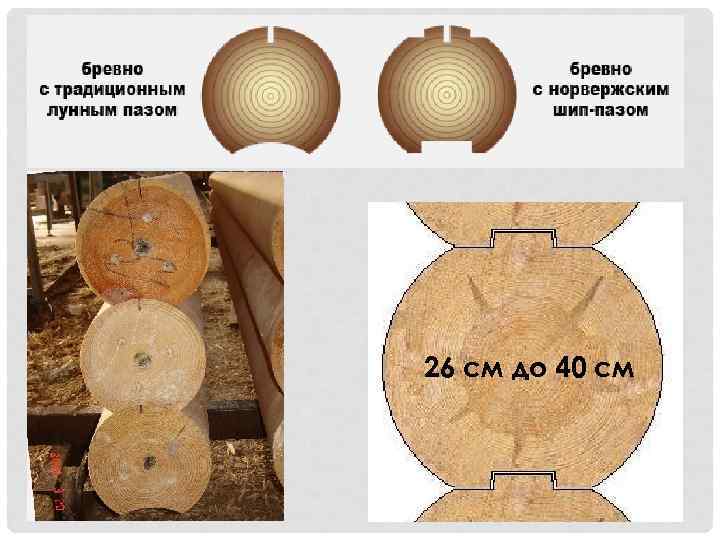

Оцилиндрованное бревно – круглый лесоматериал, обработанный станком для придания ему ровной цилиндрической формы
26 см до 40 см

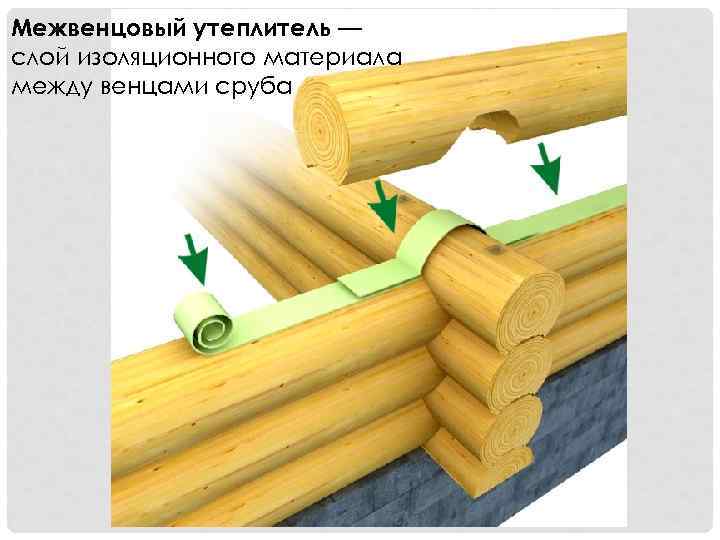

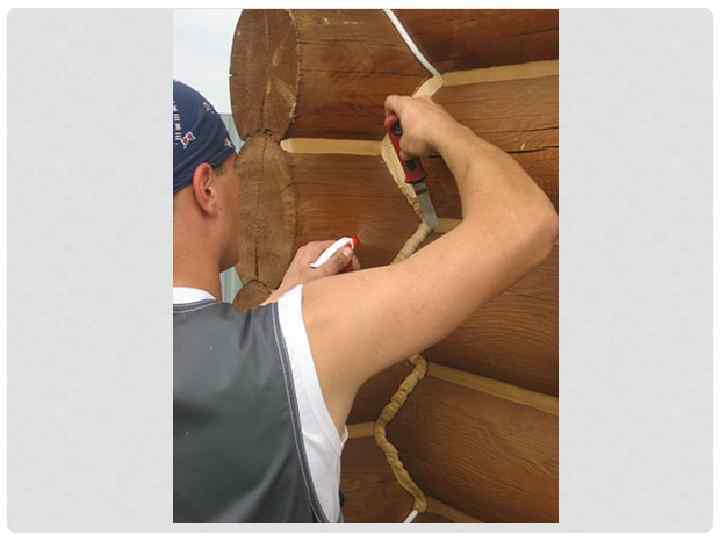

Межвенцовый утеплитель — слой изоляционного материала между венцами сруба

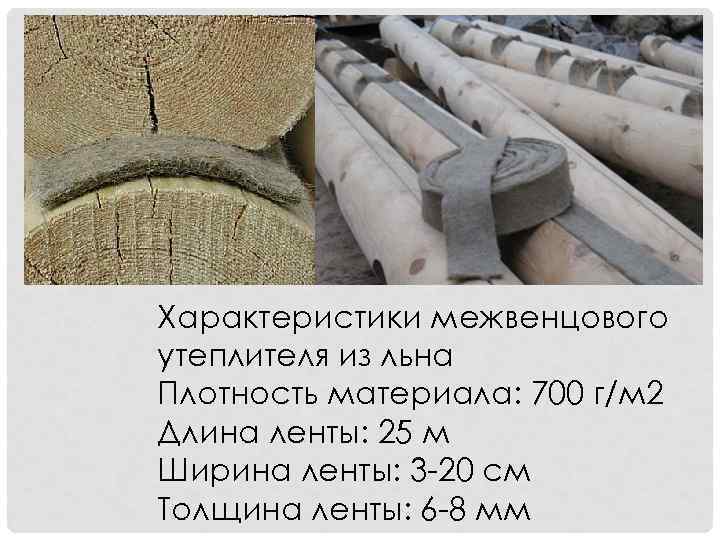

Характеристики межвенцового утеплителя из льна Плотность материала: 700 г/м 2 Длина ленты: 25 м Ширина ленты: 3 20 см Толщина ленты: 6 8 мм

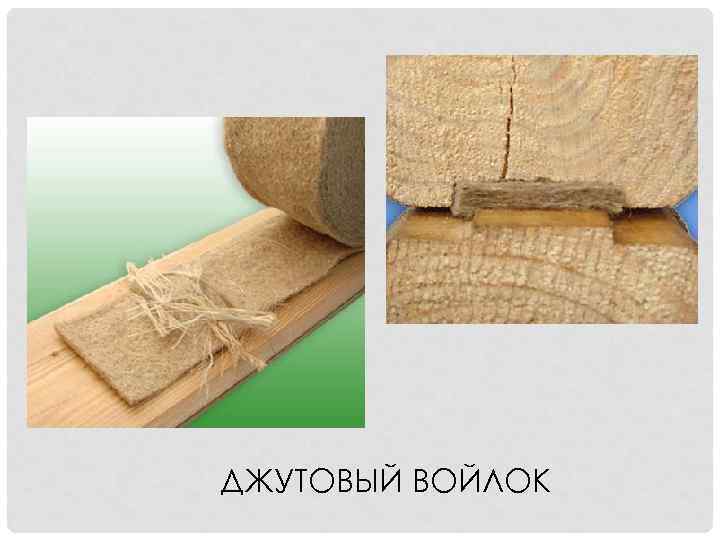

ДЖУТОВЫЙ ВОЙЛОК

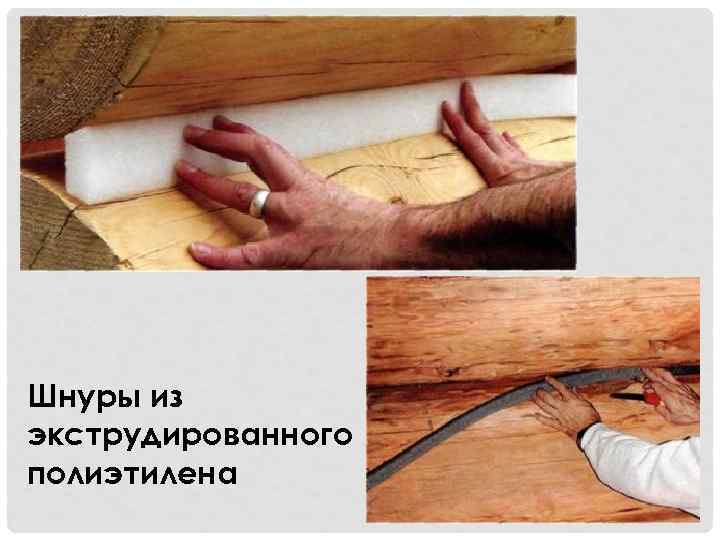

Шнуры из экструдированного полиэтилена

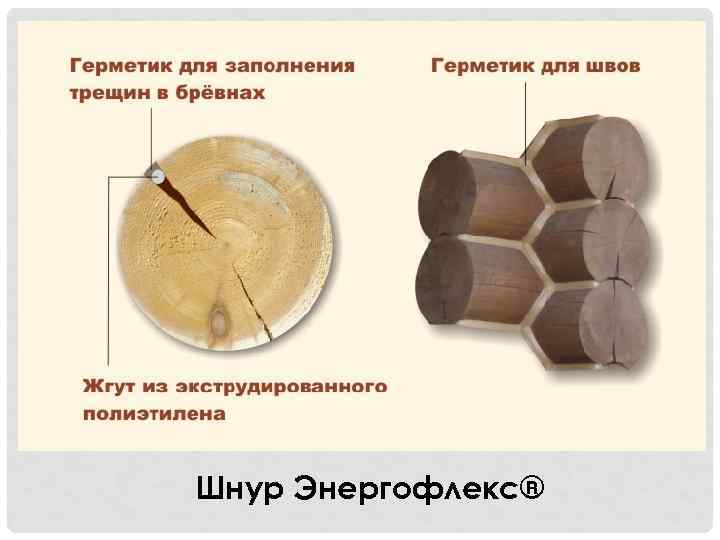

Шнур Энергофлекс®

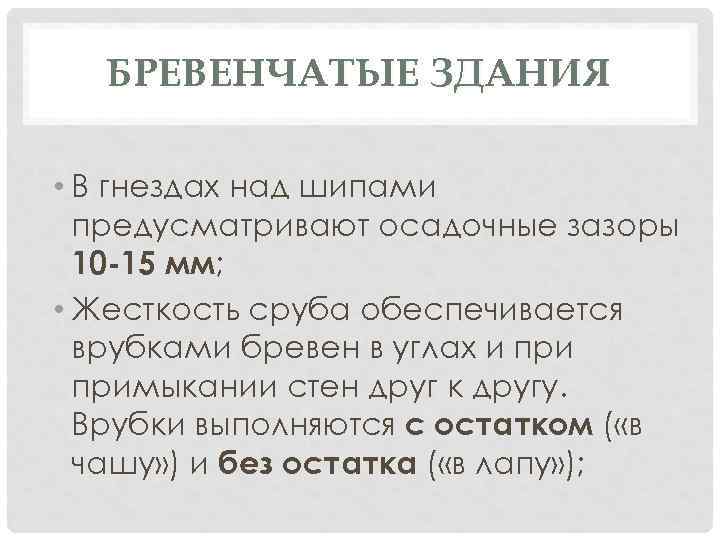

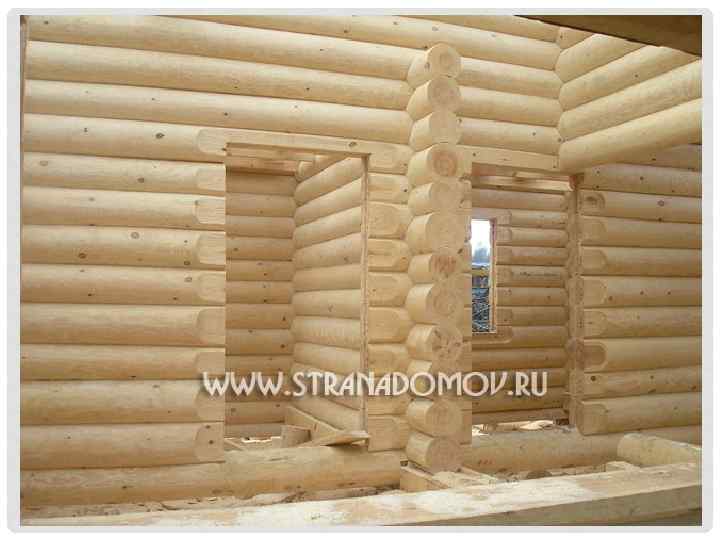

БРЕВЕНЧАТЫЕ ЗДАНИЯ • В гнездах над шипами предусматривают осадочные зазоры 10 -15 мм; • Жесткость сруба обеспечивается врубками бревен в углах и примыкании стен друг к другу. Врубки выполняются с остатком ( «в чашу» ) и без остатка ( «в лапу» );

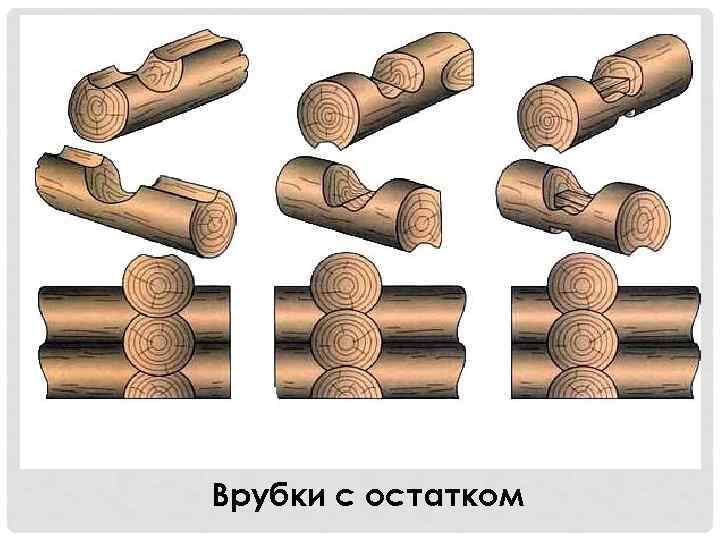

Врубки с остатком

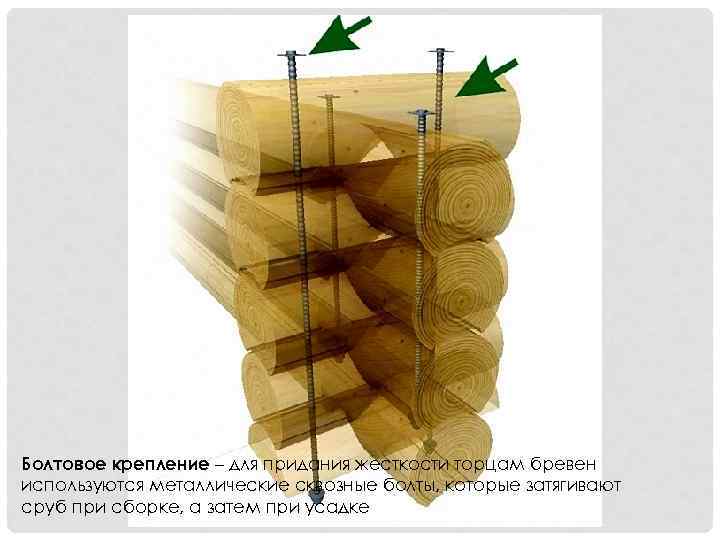

Болтовое крепление – для придания жесткости торцам бревен используются металлические сквозные болты, которые затягивают сруб при сборке, а затем при усадке

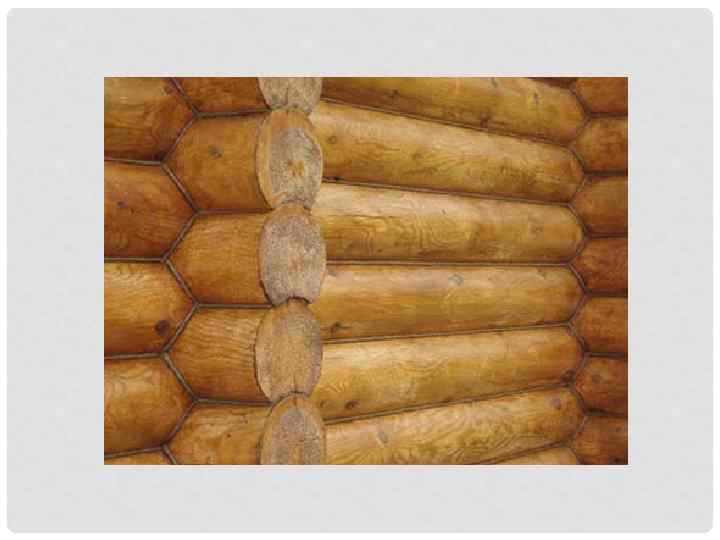

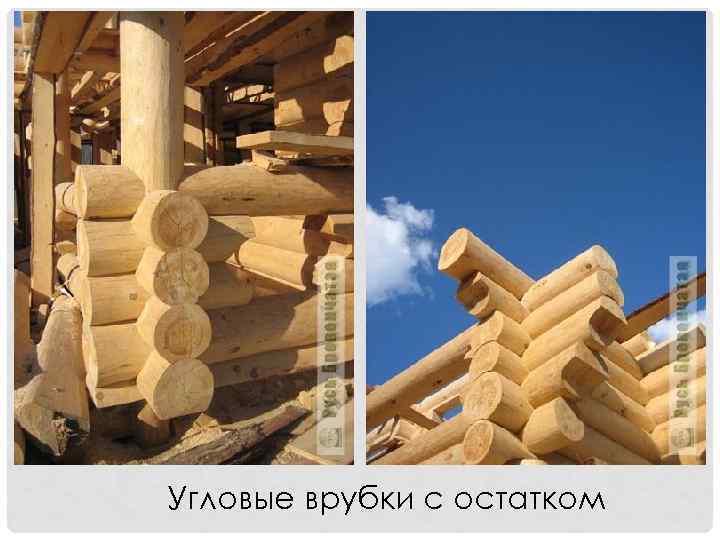

Угловые врубки с остатком

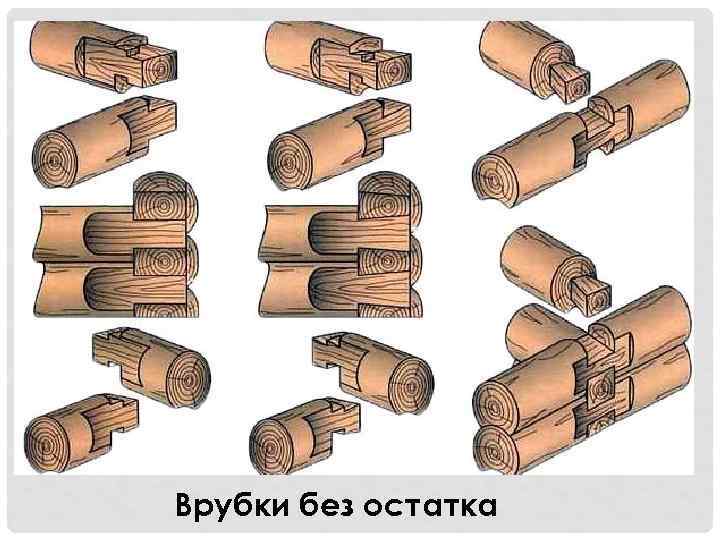

Врубки без остатка

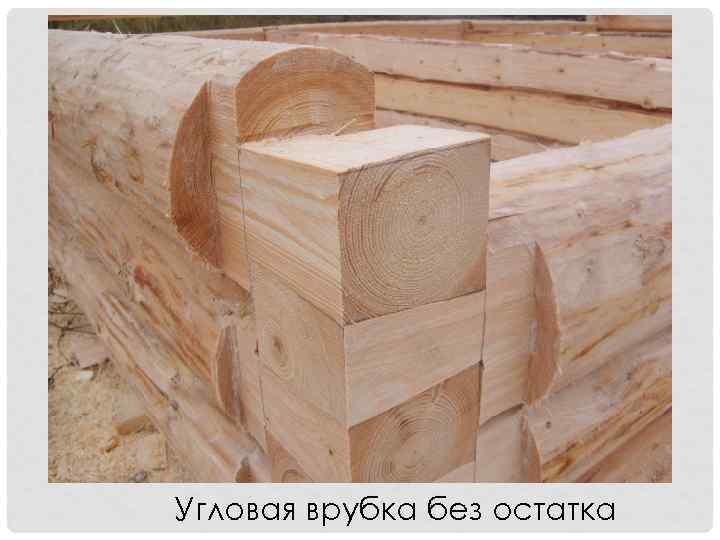

Угловая врубка без остатка

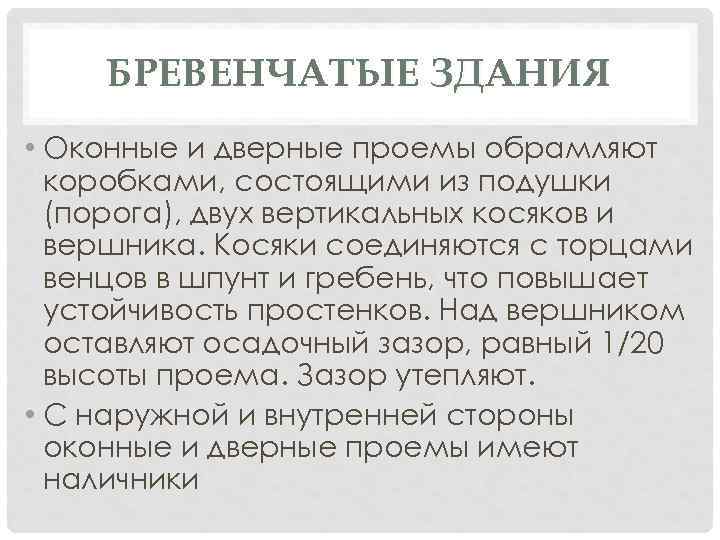

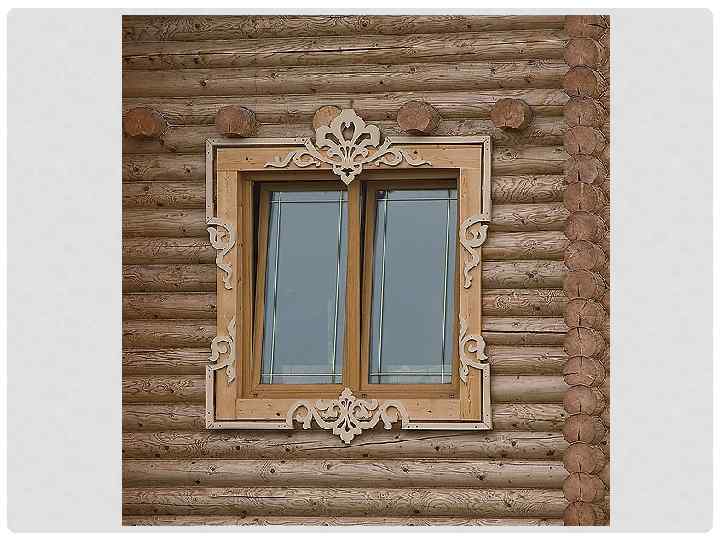

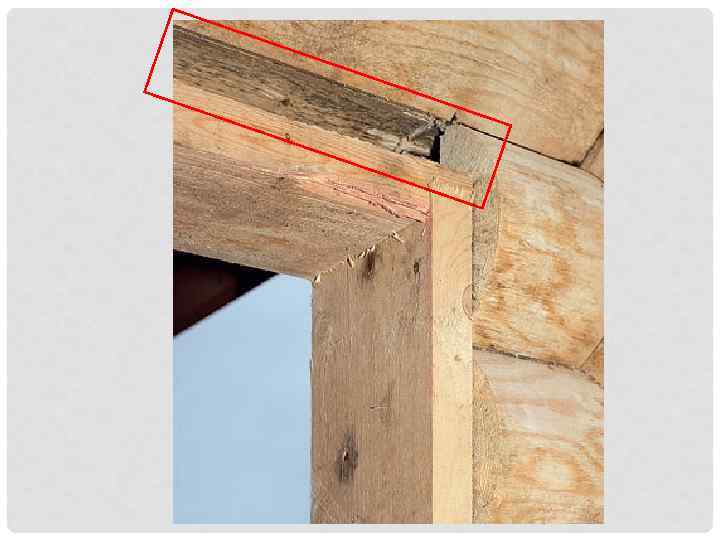

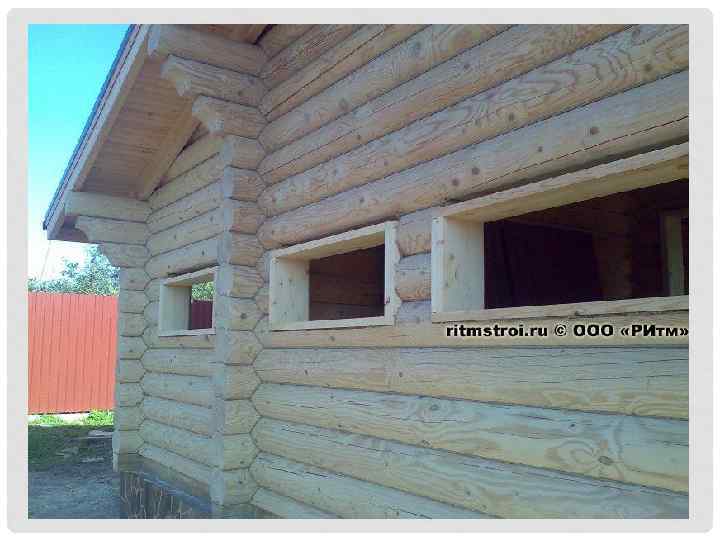

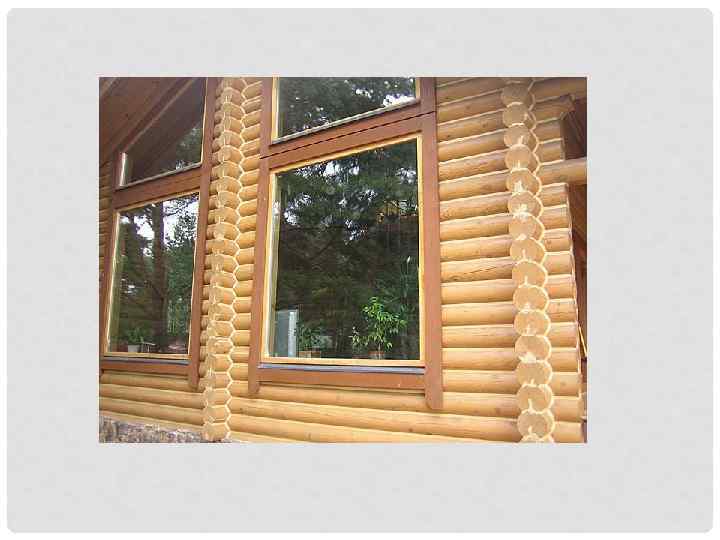

БРЕВЕНЧАТЫЕ ЗДАНИЯ • Оконные и дверные проемы обрамляют коробками, состоящими из подушки (порога), двух вертикальных косяков и вершника. Косяки соединяются с торцами венцов в шпунт и гребень, что повышает устойчивость простенков. Над вершником оставляют осадочный зазор, равный 1/20 высоты проема. Зазор утепляют. • С наружной и внутренней стороны оконные и дверные проемы имеют наличники

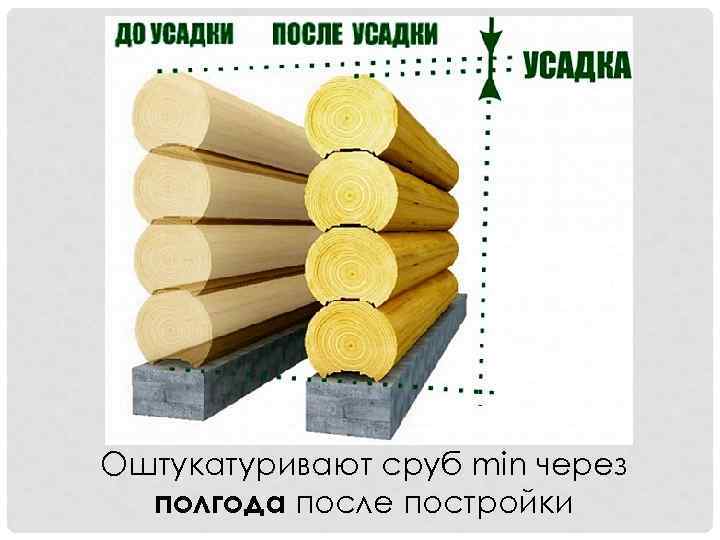

Оштукатуривают сруб min через полгода после постройки

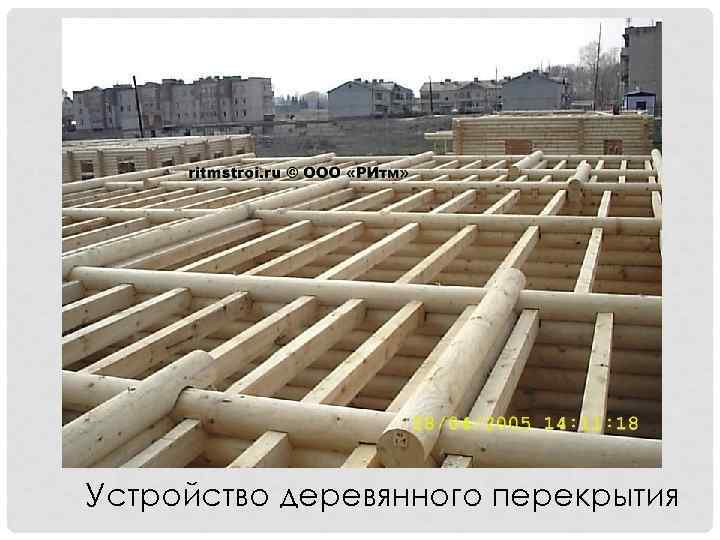

Устройство деревянного перекрытия

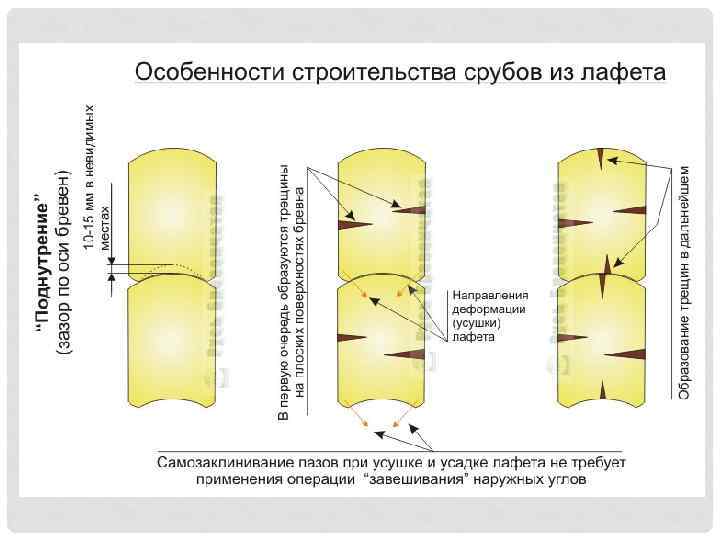

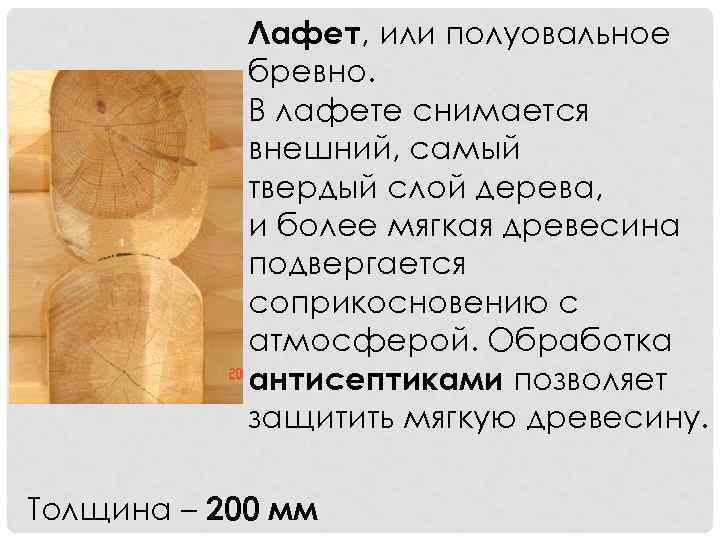

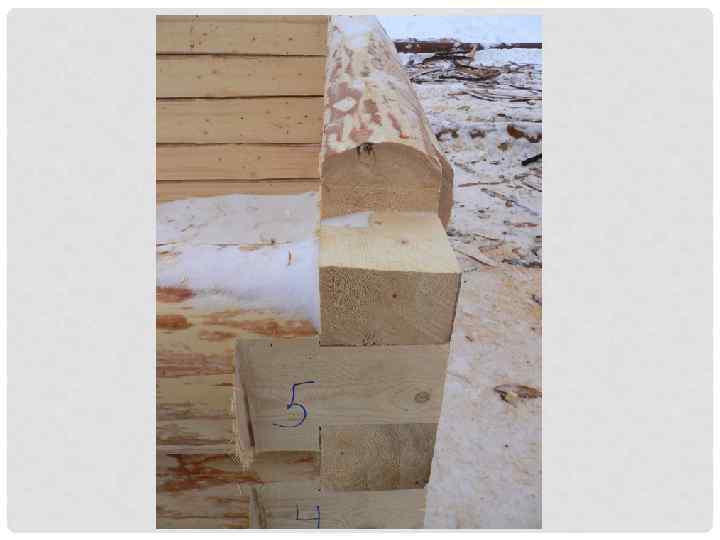

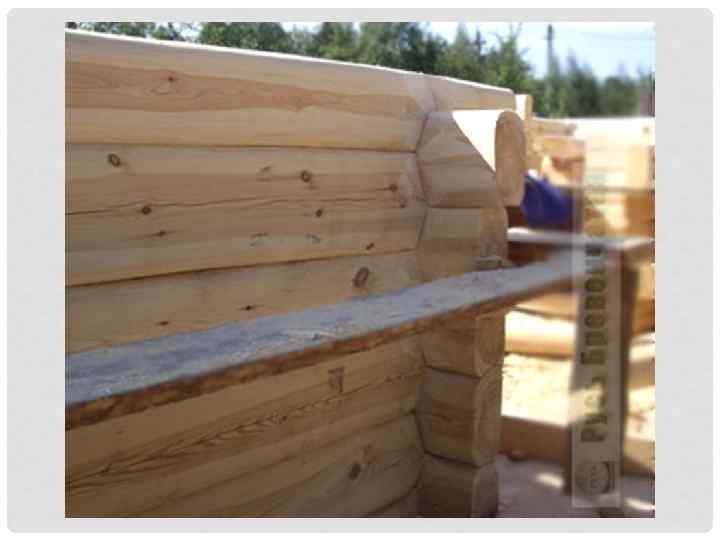

Лафет, или полуовальное бревно. В лафете снимается внешний, самый твердый слой дерева, и более мягкая древесина подвергается соприкосновению с атмосферой. Обработка антисептиками позволяет защитить мягкую древесину. Толщина – 200 мм

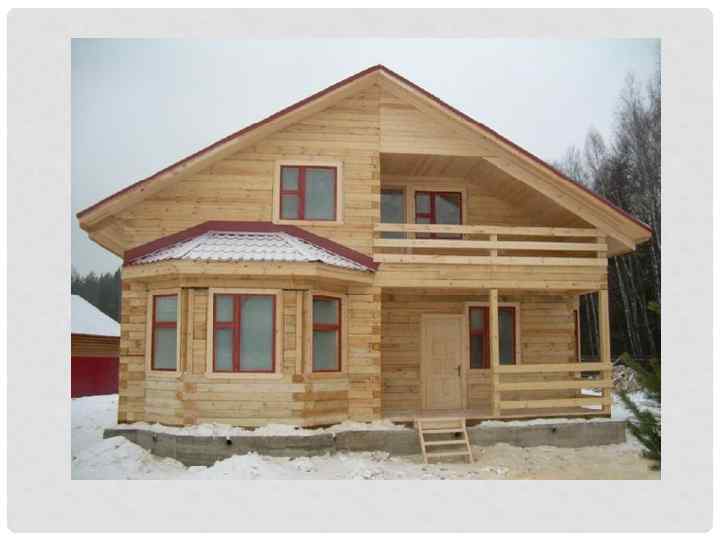

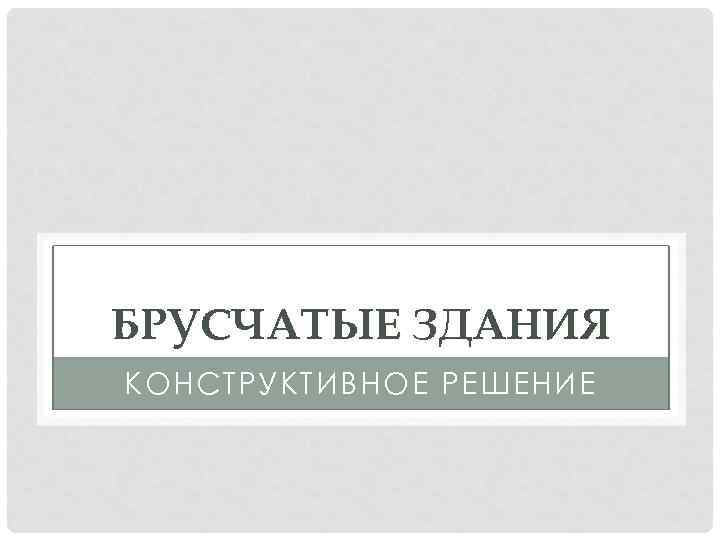

БРУСЧАТЫЕ ЗДАНИЯ КОНСТРУКТИВНОЕ РЕШЕНИЕ

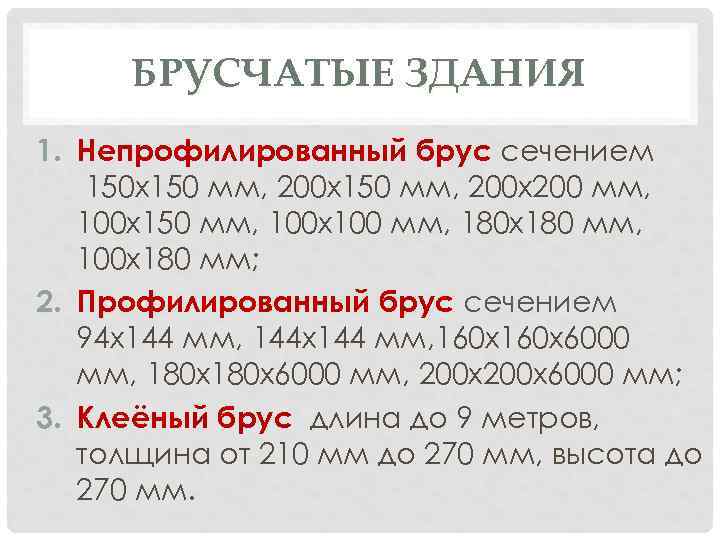

БРУСЧАТЫЕ ЗДАНИЯ 1. Непрофилированный брус сечением 150 х150 мм, 200 х200 мм, 100 х150 мм, 100 х100 мм, 180 х180 мм, 100 х180 мм; 2. Профилированный брус сечением 94 х144 мм, 144 х144 мм, 160 х6000 мм, 180 х6000 мм, 200 х6000 мм; 3. Клеёный брус длина до 9 метров, толщина от 210 мм до 270 мм, высота до 270 мм.

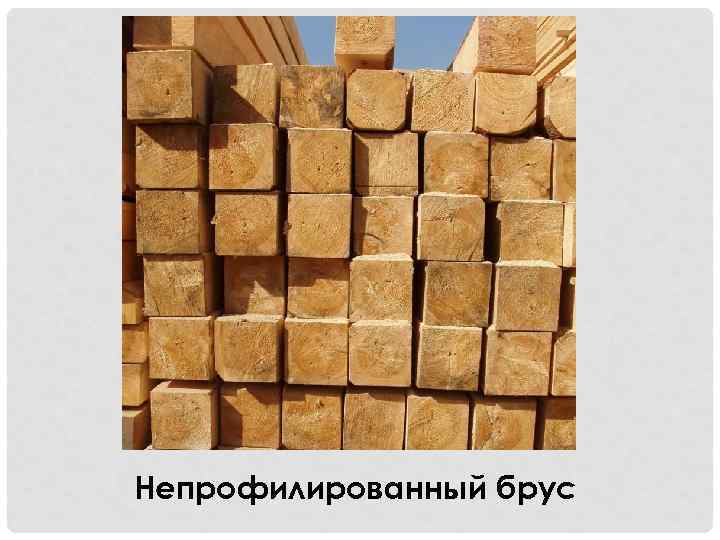

Непрофилированный брус

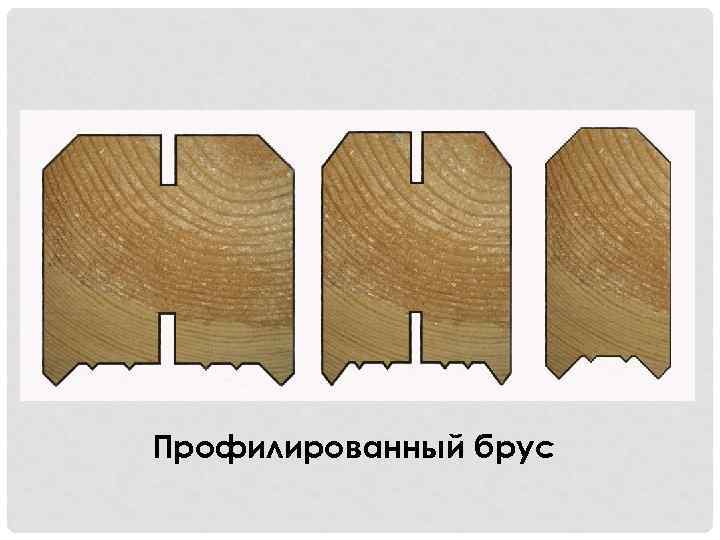

Профилированный брус
Профилированный брус

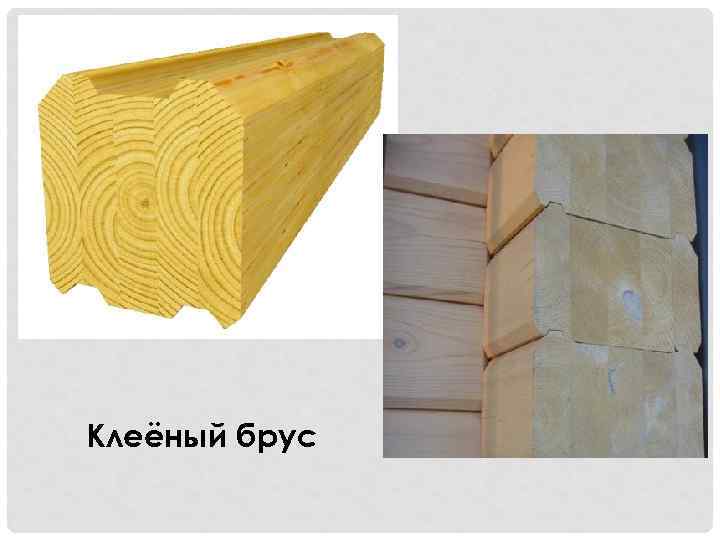

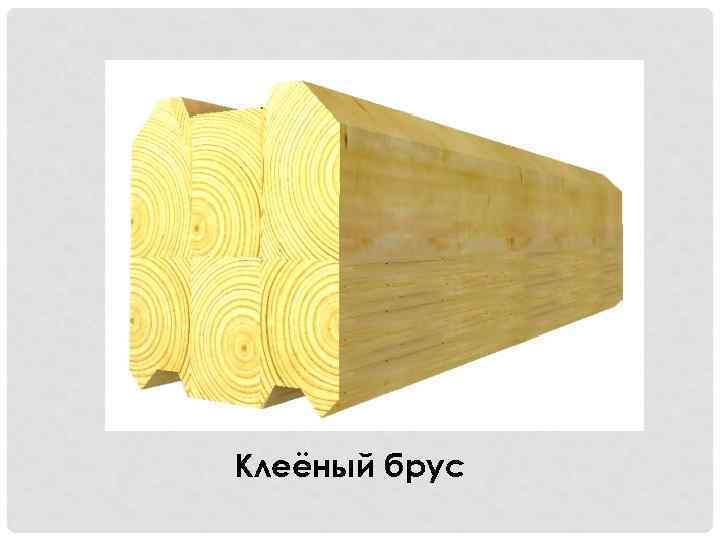

Клеёный брус

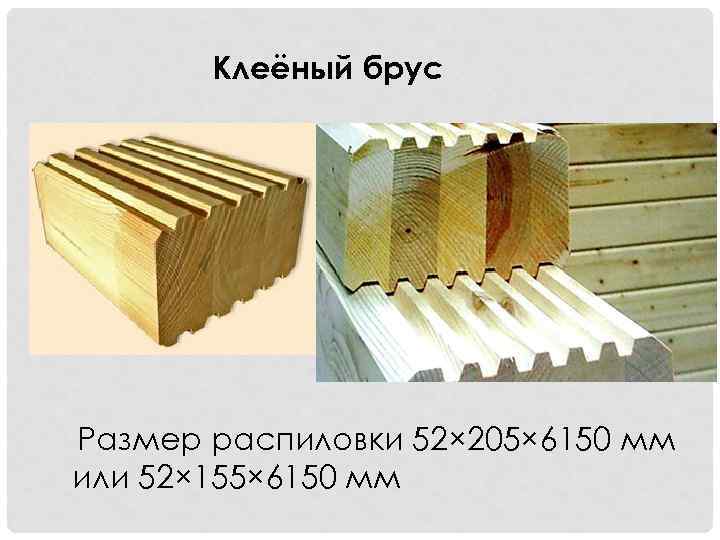

Клеёный брус Размер распиловки 52× 205× 6150 мм или 52× 155× 6150 мм
Клеёный брус
Клеёный брус

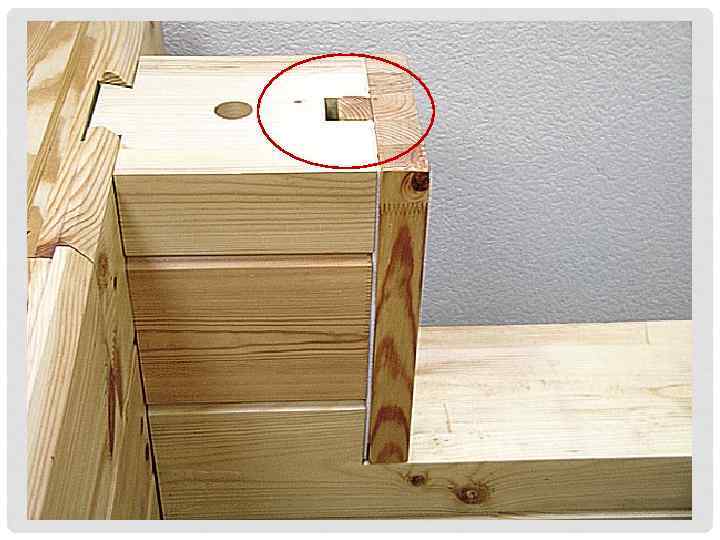

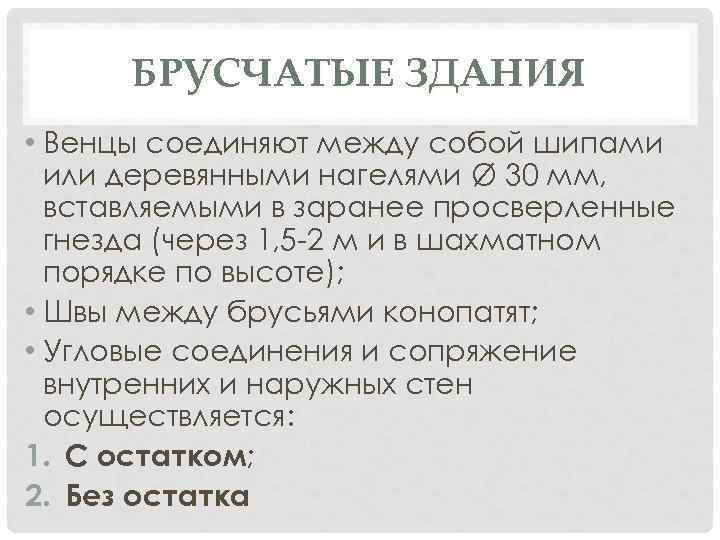

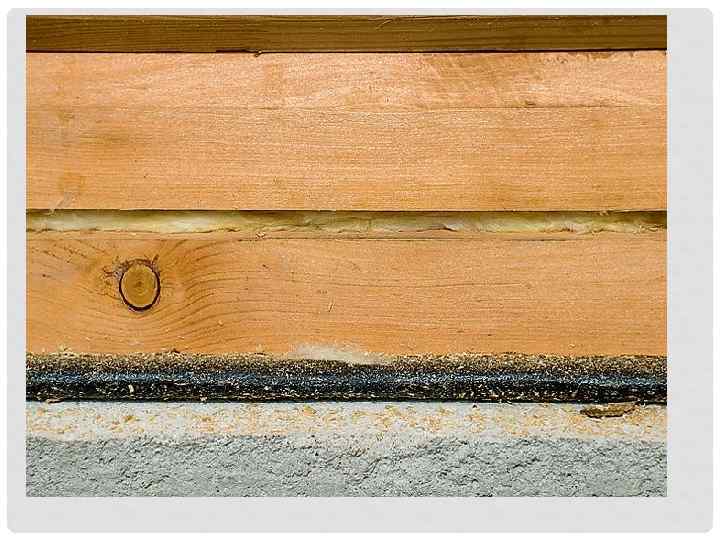

БРУСЧАТЫЕ ЗДАНИЯ • Венцы соединяют между собой шипами или деревянными нагелями Ø 30 мм, вставляемыми в заранее просверленные гнезда (через 1, 5 2 м и в шахматном порядке по высоте); • Швы между брусьями конопатят; • Угловые соединения и сопряжение внутренних и наружных стен осуществляется: 1. С остатком; 2. Без остатка
Нагели

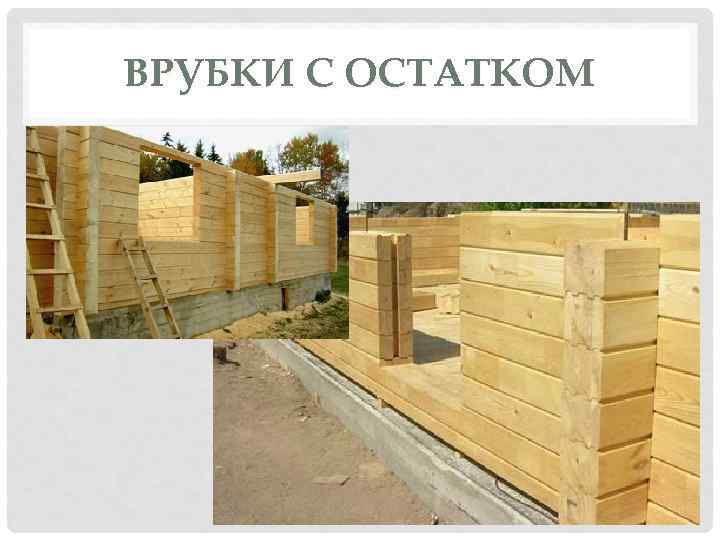

ВРУБКИ С ОСТАТКОМ
а б а – простейшая чаша в полдерева; б – «в курдюк» ; в – «в охрип» в

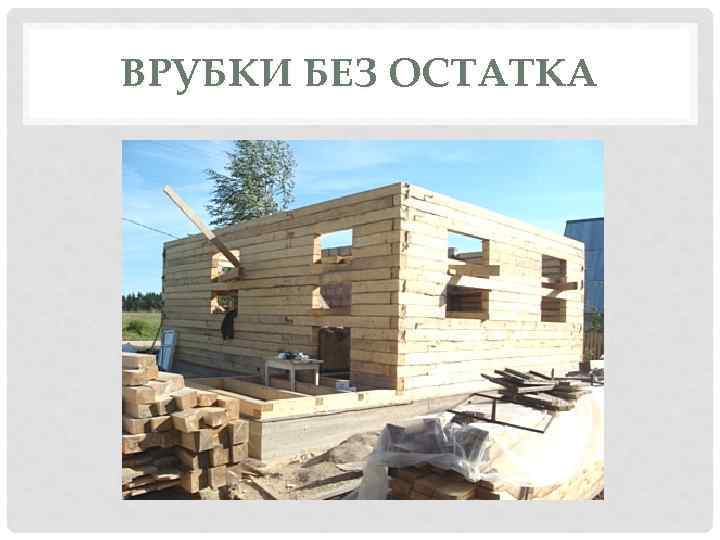

ВРУБКИ БЕЗ ОСТАТКА

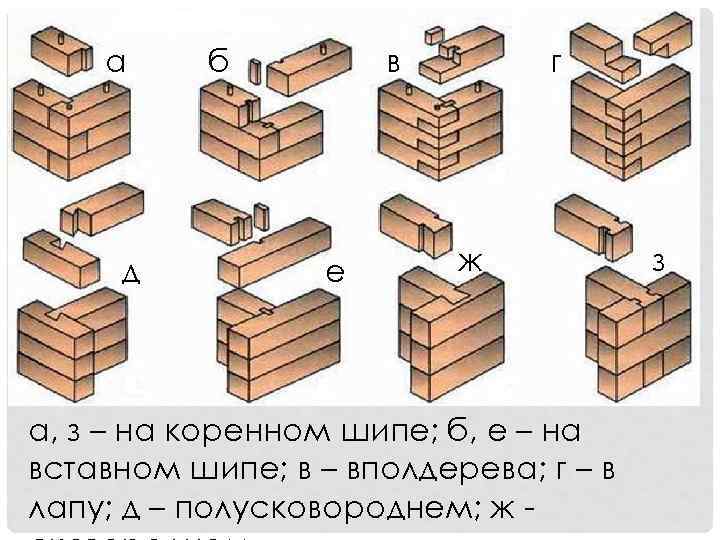

а д б в е г ж а, з – на коренном шипе; б, е – на вставном шипе; в – вполдерева; г – в лапу; д – полусковороднем; ж з

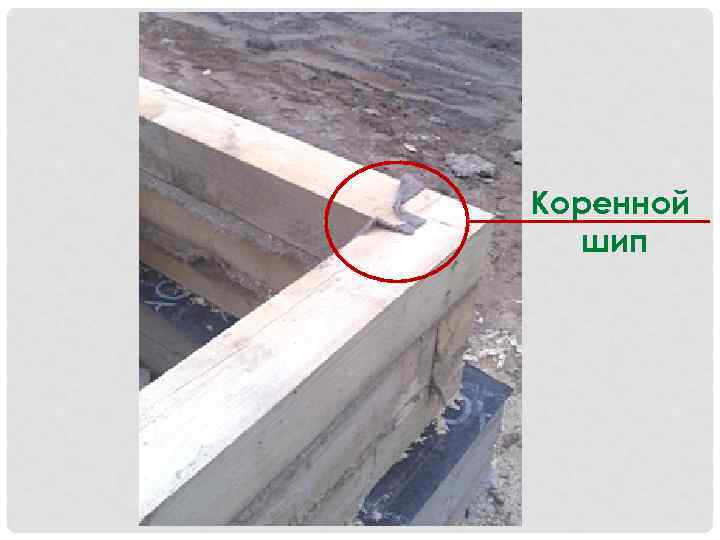

Коренной шип
Полусковородень
Сковородень

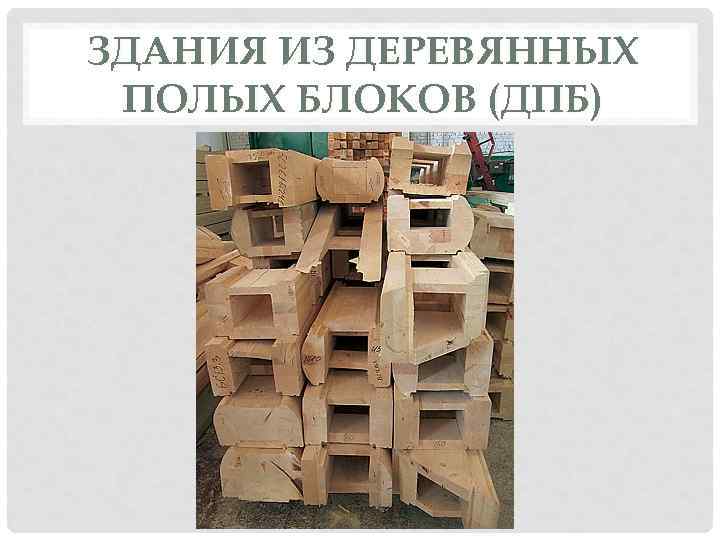

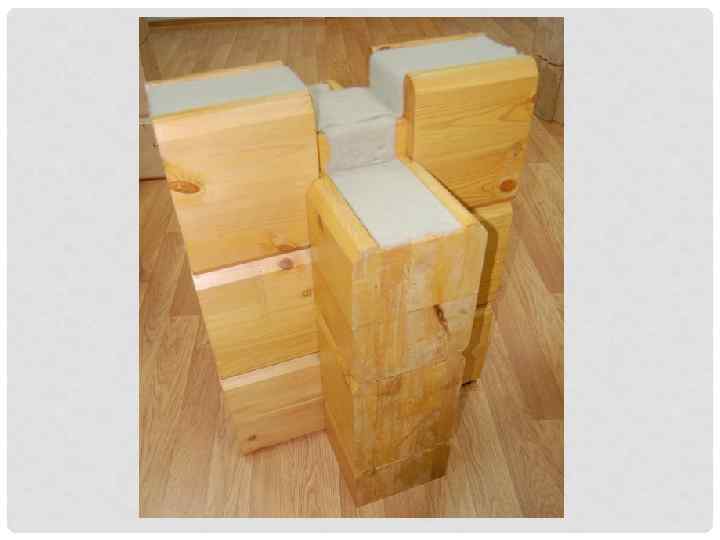

ЗДАНИЯ ИЗ ДЕРЕВЯННЫХ ПОЛЫХ БЛОКОВ (ДПБ)

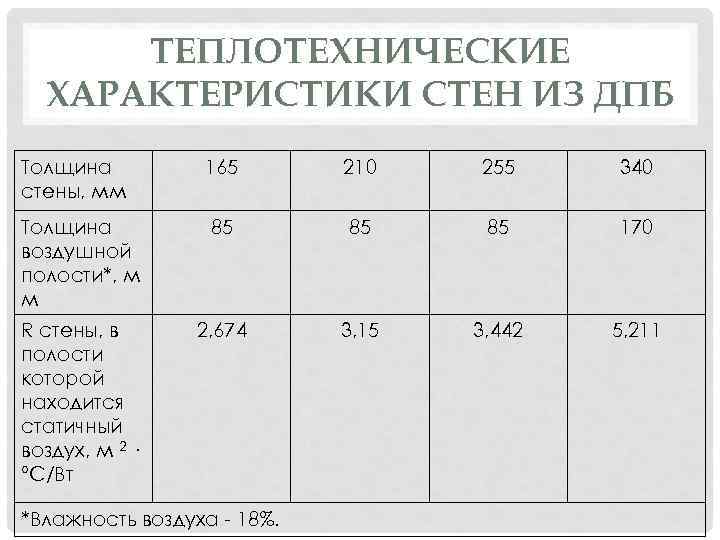

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЕН ИЗ ДПБ Толщина стены, мм 165 210 255 340 Толщина воздушной полости*, м м 85 85 85 170 R стены, в полости которой находится статичный воздух, м 2 · °C/Вт 2, 674 3, 15 3, 442 5, 211 *Влажность воздуха 18%.

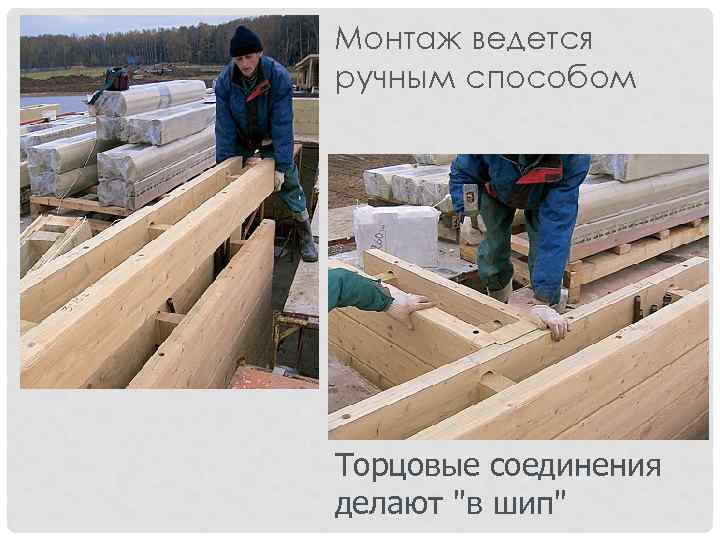

Монтаж ведется ручным способом Торцовые соединения делают "в шип"

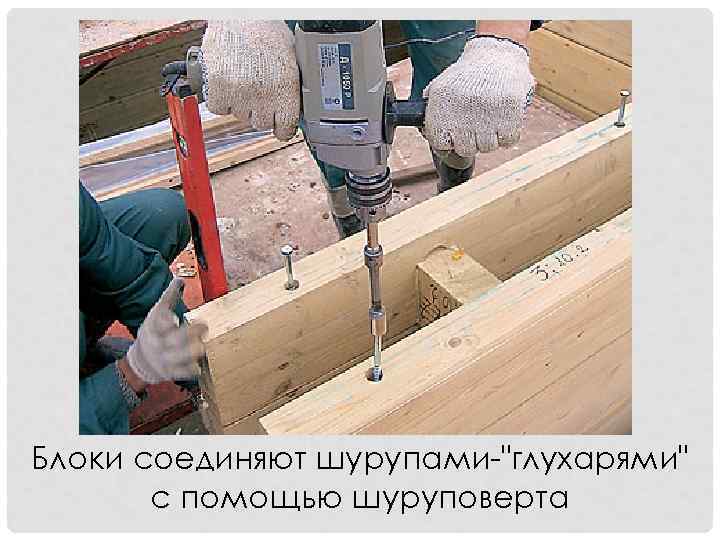

Блоки соединяют шурупами "глухарями" с помощью шуруповерта

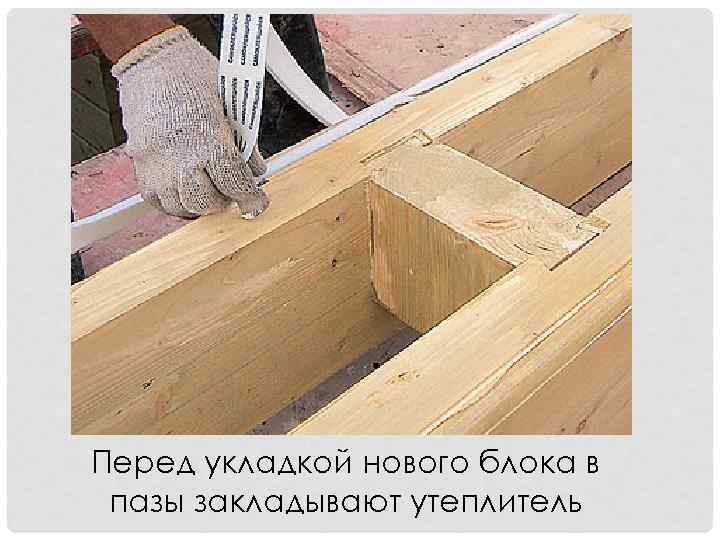

Перед укладкой нового блока в пазы закладывают утеплитель

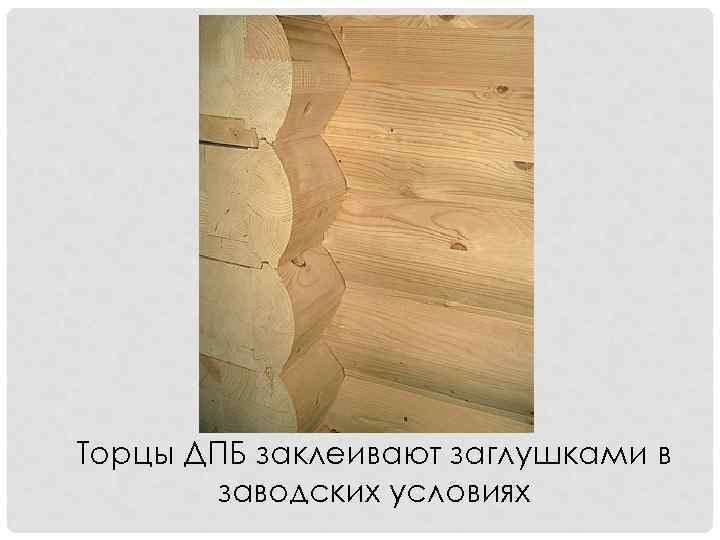

Торцы ДПБ заклеивают заглушками в заводских условиях

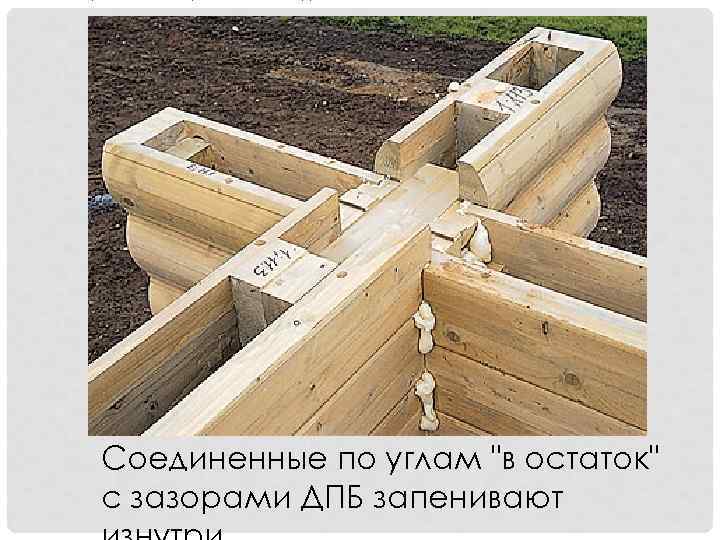

Соединенные по углам "в остаток" с зазорами ДПБ запенивают

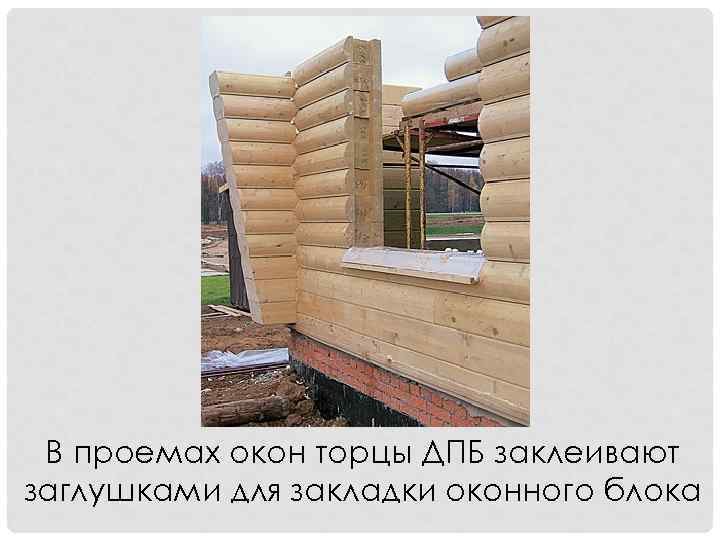

В проемах окон торцы ДПБ заклеивают заглушками для закладки оконного блока

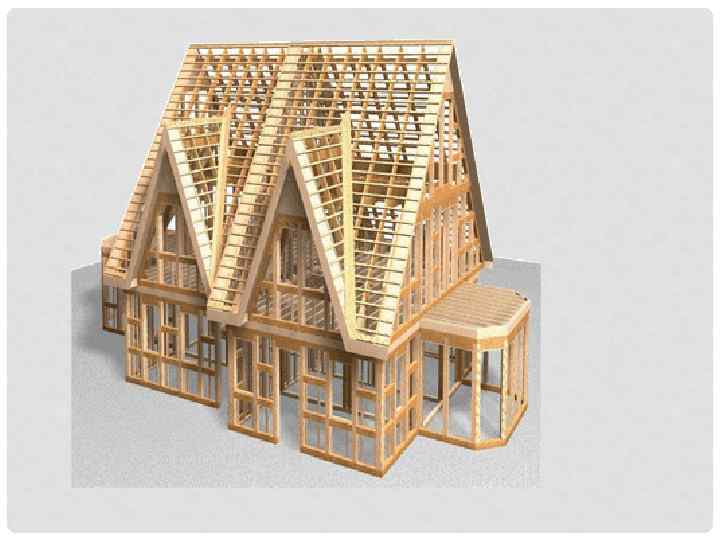

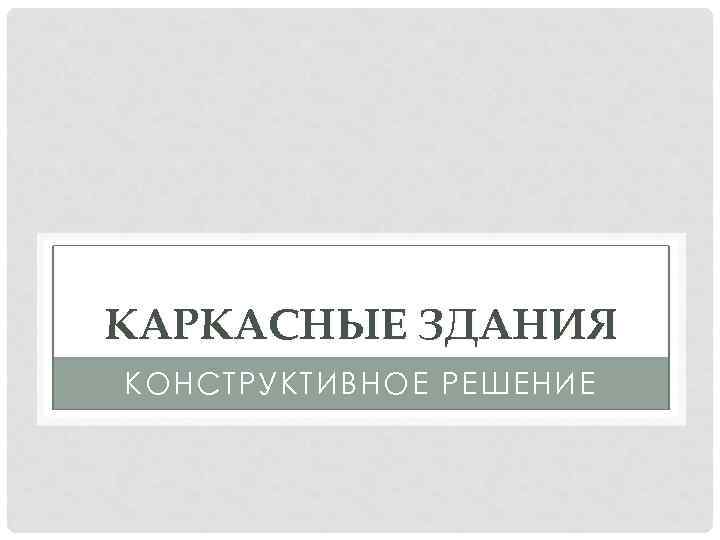

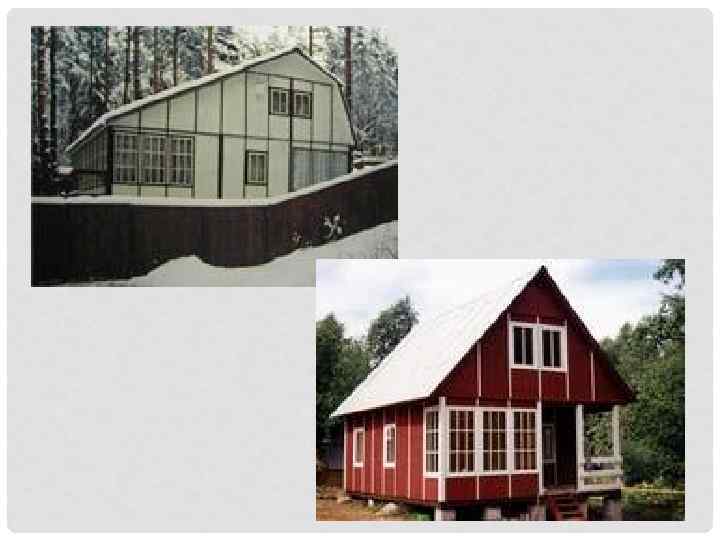

КАРКАСНЫЕ ЗДАНИЯ КОНСТРУКТИВНОЕ РЕШЕНИЕ

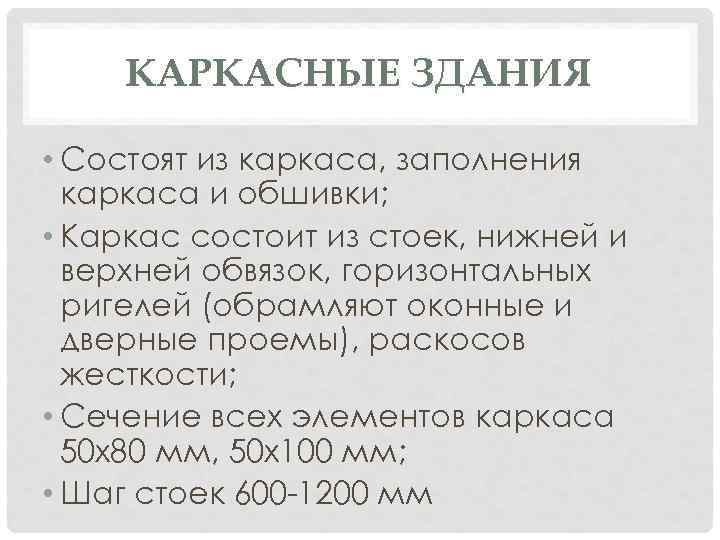

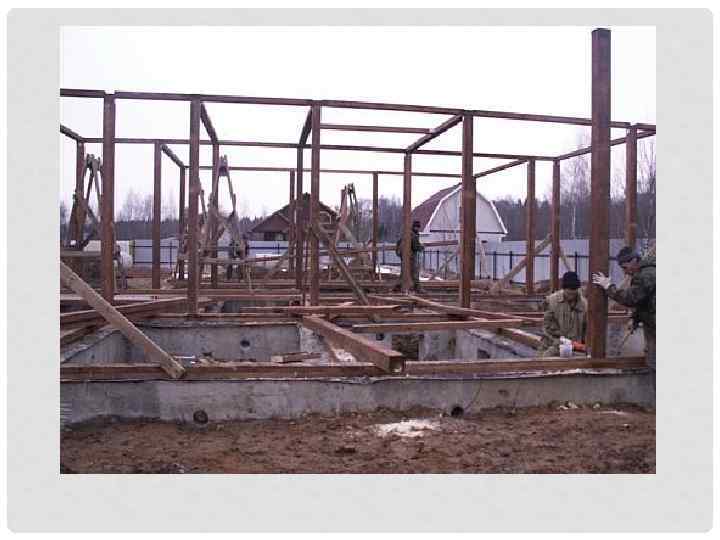

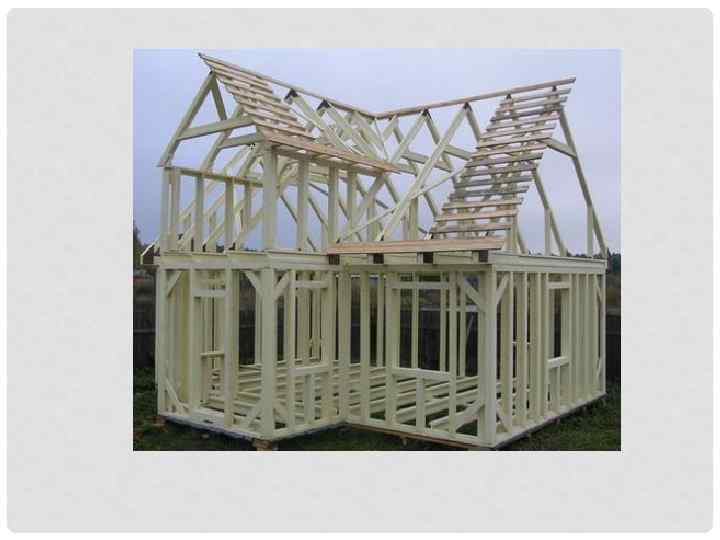

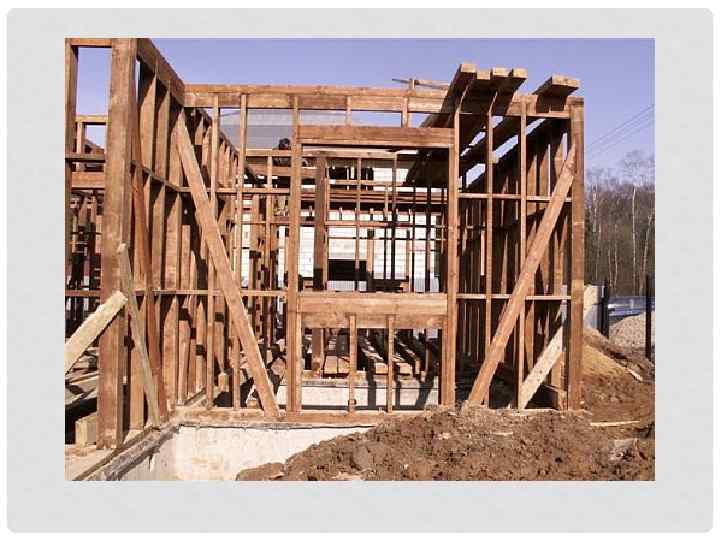

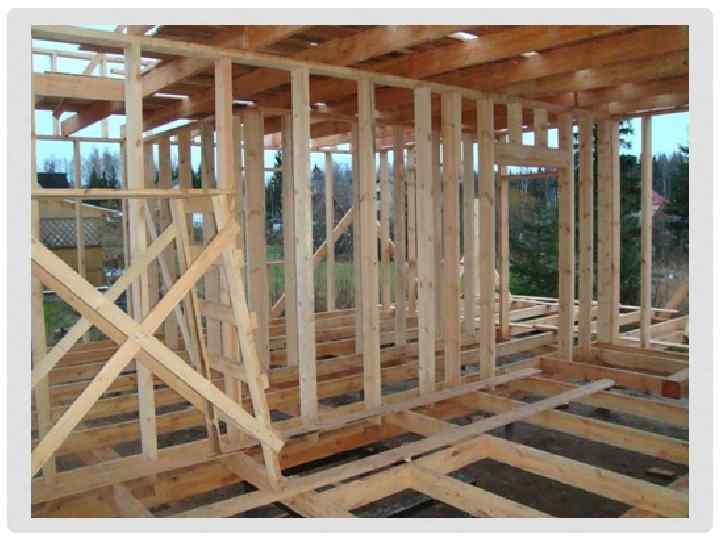

КАРКАСНЫЕ ЗДАНИЯ • Состоят из каркаса, заполнения каркаса и обшивки; • Каркас состоит из стоек, нижней и верхней обвязок, горизонтальных ригелей (обрамляют оконные и дверные проемы), раскосов жесткости; • Сечение всех элементов каркаса 50 х80 мм, 50 х100 мм; • Шаг стоек 600 1200 мм

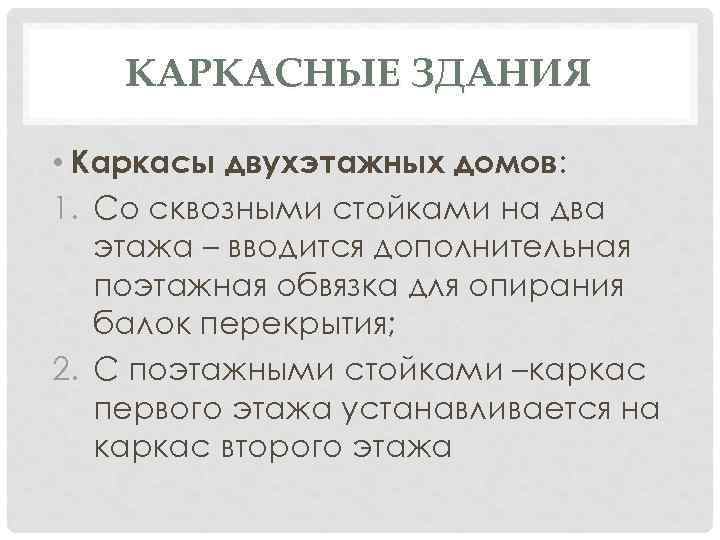

КАРКАСНЫЕ ЗДАНИЯ • Каркасы двухэтажных домов: 1. Со сквозными стойками на два этажа – вводится дополнительная поэтажная обвязка для опирания балок перекрытия; 2. С поэтажными стойками –каркас первого этажа устанавливается на каркас второго этажа

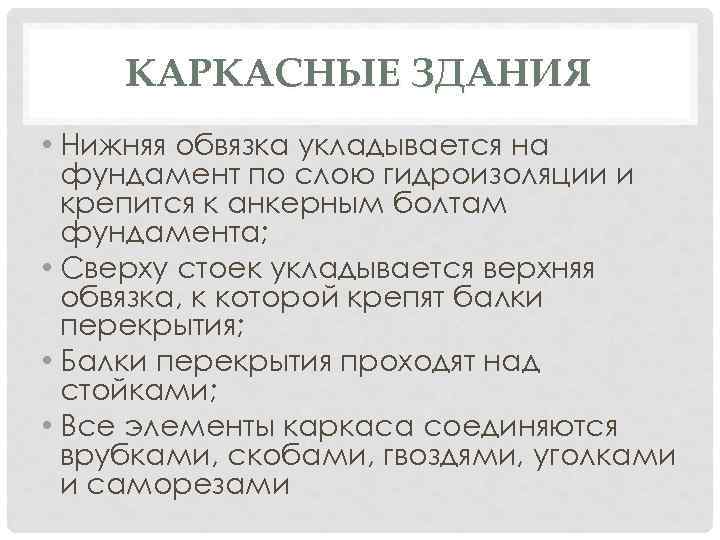

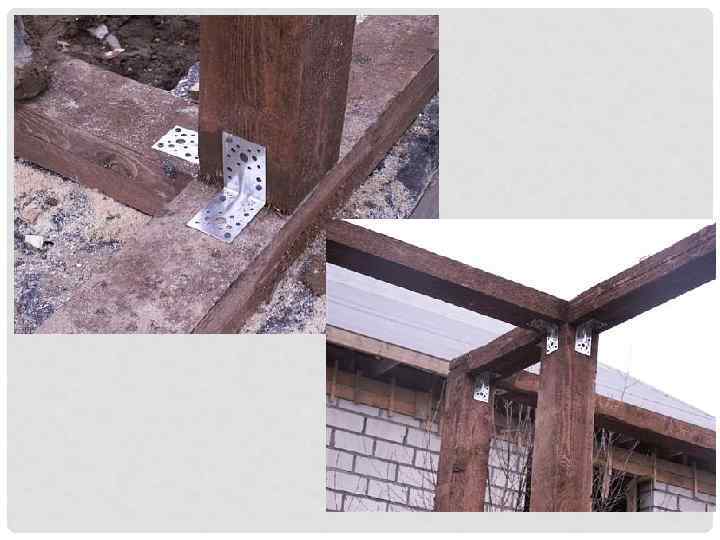

КАРКАСНЫЕ ЗДАНИЯ • Нижняя обвязка укладывается на фундамент по слою гидроизоляции и крепится к анкерным болтам фундамента; • Сверху стоек укладывается верхняя обвязка, к которой крепят балки перекрытия; • Балки перекрытия проходят над стойками; • Все элементы каркаса соединяются врубками, скобами, гвоздями, уголками и саморезами

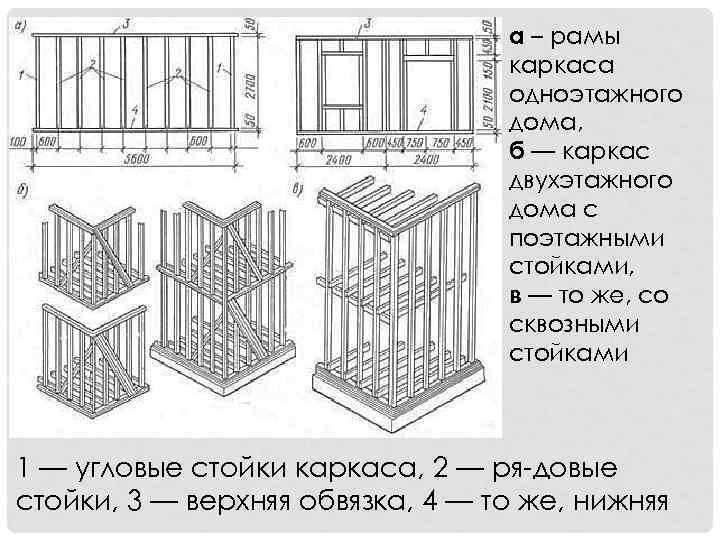

а – рамы каркаса одноэтажного дома, б — каркас двухэтажного дома с поэтажными стойками, в — то же, со сквозными стойками 1 — угловые стойки каркаса, 2 — ря довые стойки, 3 — верхняя обвязка, 4 — то же, нижняя

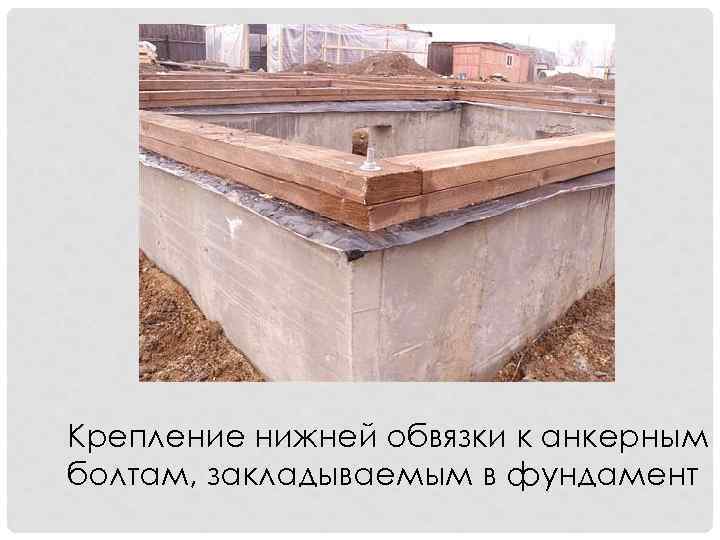

Крепление нижней обвязки к анкерным болтам, закладываемым в фундамент

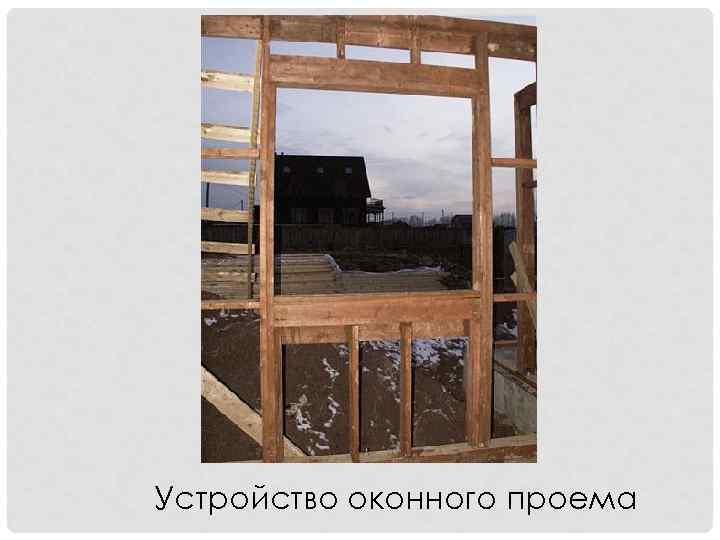

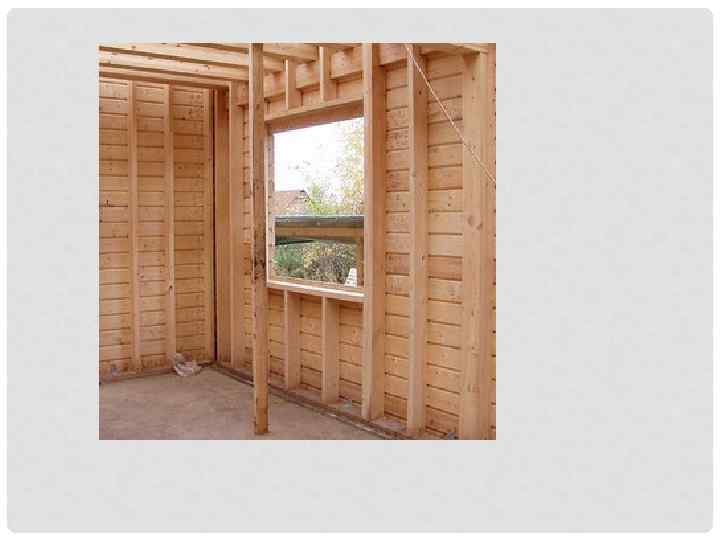

Устройство оконного проема

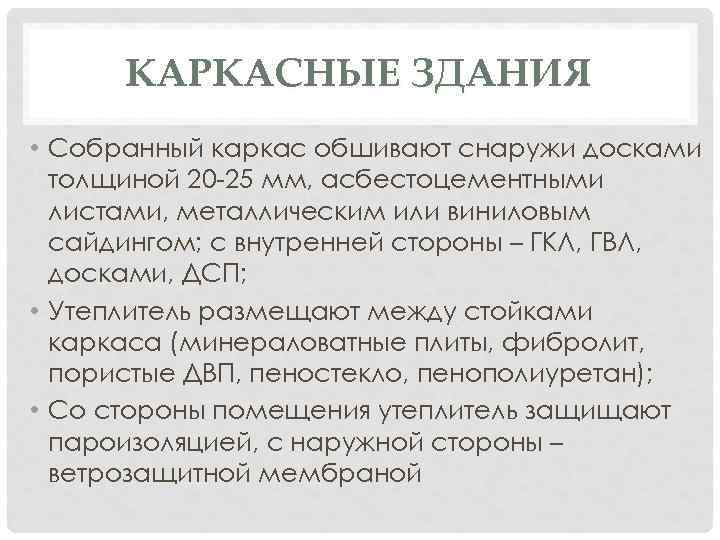

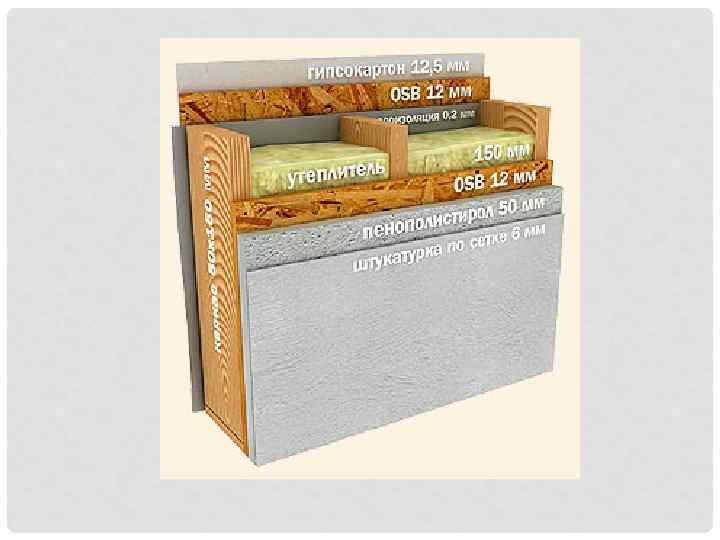

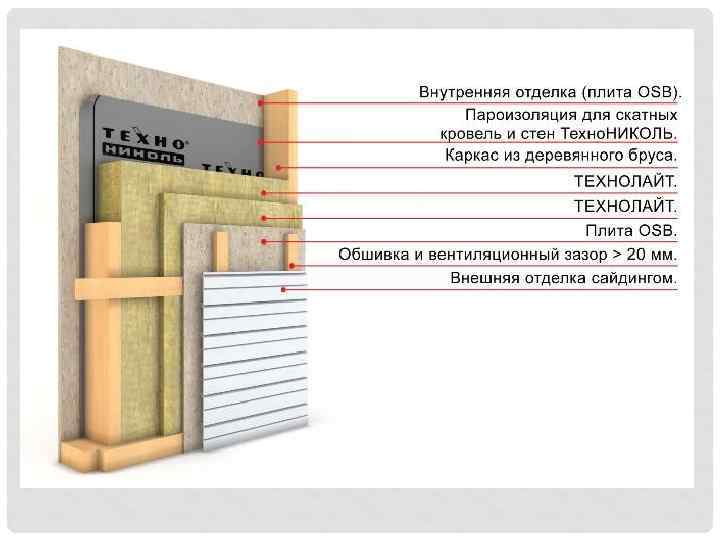

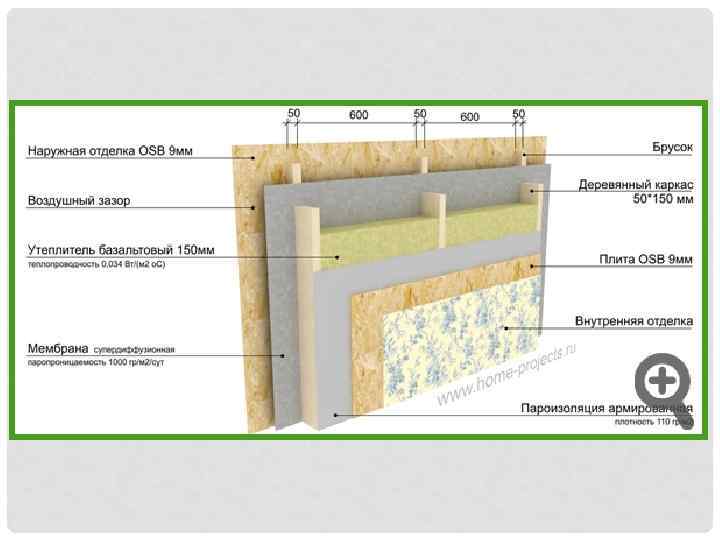

КАРКАСНЫЕ ЗДАНИЯ • Собранный каркас обшивают снаружи досками толщиной 20 25 мм, асбестоцементными листами, металлическим или виниловым сайдингом; с внутренней стороны – ГКЛ, ГВЛ, досками, ДСП; • Утеплитель размещают между стойками каркаса (минераловатные плиты, фибролит, пористые ДВП, пеностекло, пенополиуретан); • Со стороны помещения утеплитель защищают пароизоляцией, с наружной стороны – ветрозащитной мембраной

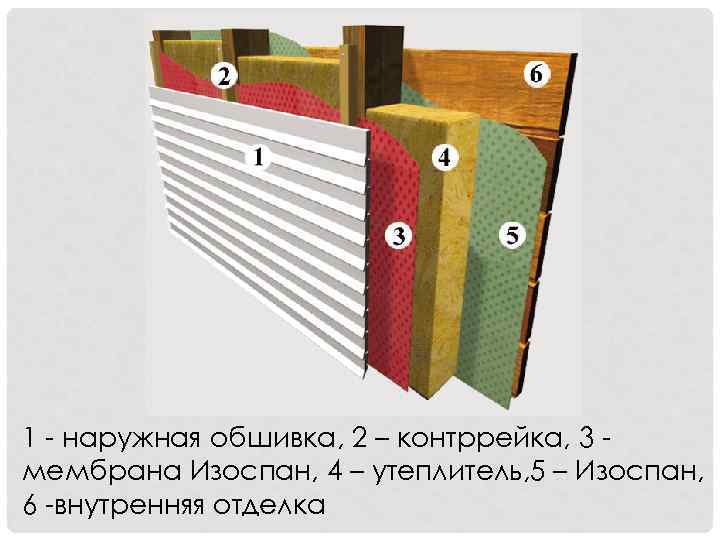

1 наружная обшивка, 2 – контррейка, 3 мембрана Изоспан, 4 – утеплитель, 5 – Изоспан, 6 внутренняя отделка
ЩИТОВЫЕ ЗДАНИЯ КОНСТРУКТИВНОЕ РЕШЕНИЕ

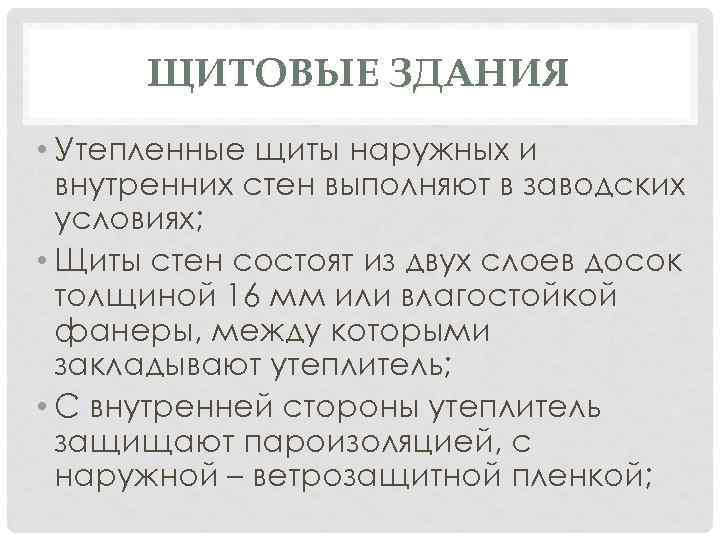

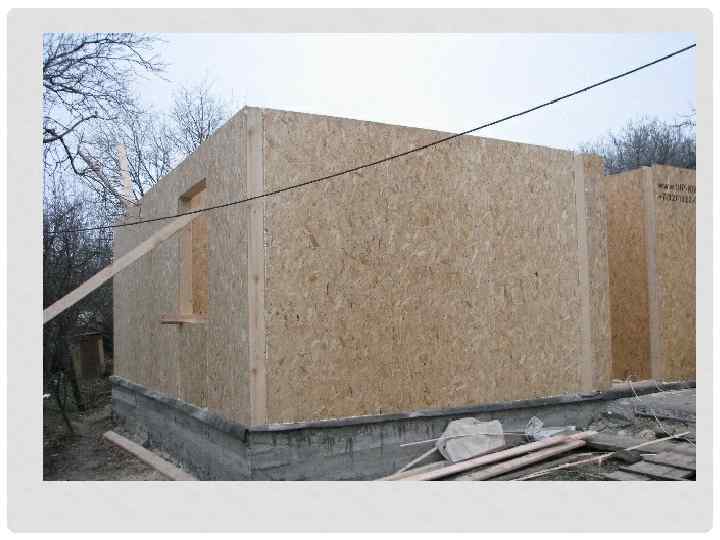

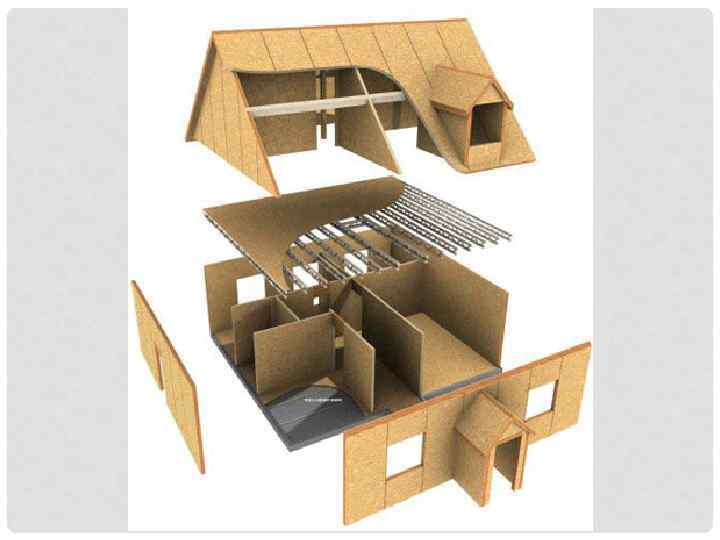

ЩИТОВЫЕ ЗДАНИЯ • Утепленные щиты наружных и внутренних стен выполняют в заводских условиях; • Щиты стен состоят из двух слоев досок толщиной 16 мм или влагостойкой фанеры, между которыми закладывают утеплитель; • С внутренней стороны утеплитель защищают пароизоляцией, с наружной – ветрозащитной пленкой;

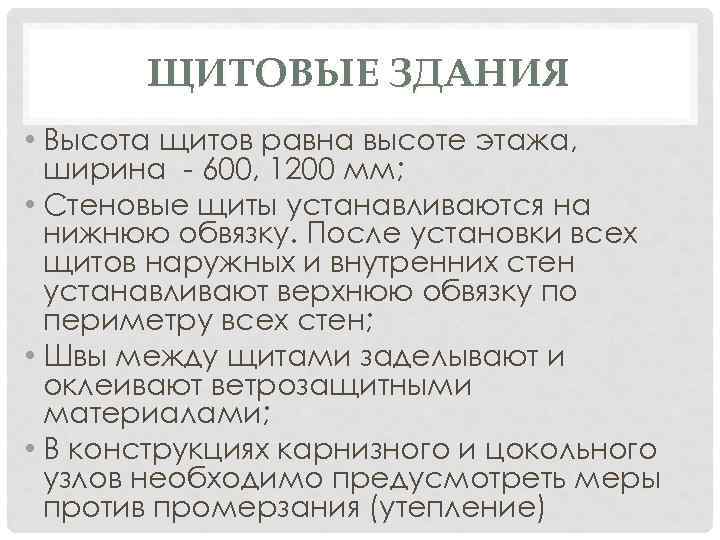

ЩИТОВЫЕ ЗДАНИЯ • Высота щитов равна высоте этажа, ширина 600, 1200 мм; • Стеновые щиты устанавливаются на нижнюю обвязку. После установки всех щитов наружных и внутренних стен устанавливают верхнюю обвязку по периметру всех стен; • Швы между щитами заделывают и оклеивают ветрозащитными материалами; • В конструкциях карнизного и цокольного узлов необходимо предусмотреть меры против промерзания (утепление)

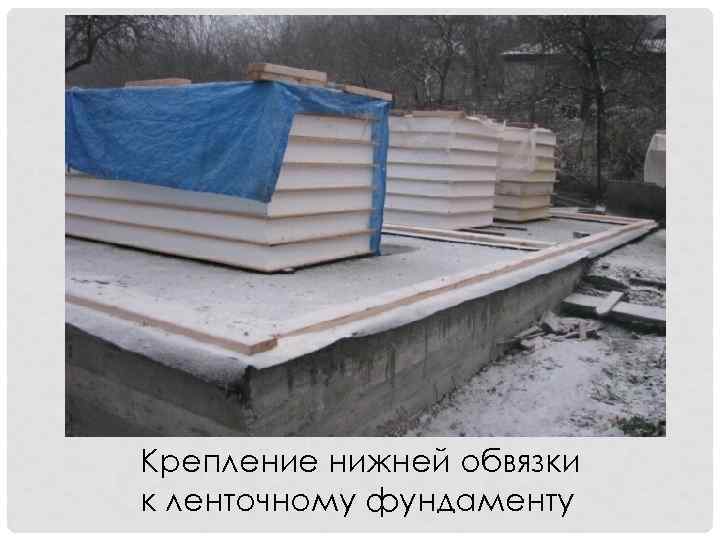

Крепление нижней обвязки к ленточному фундаменту

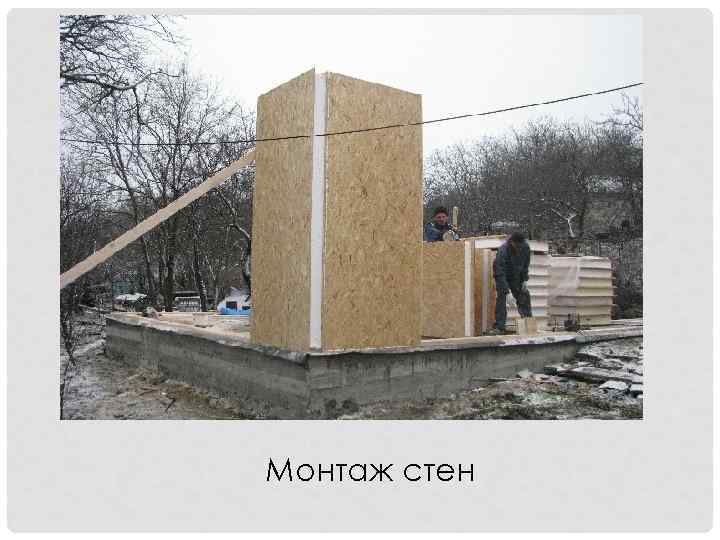

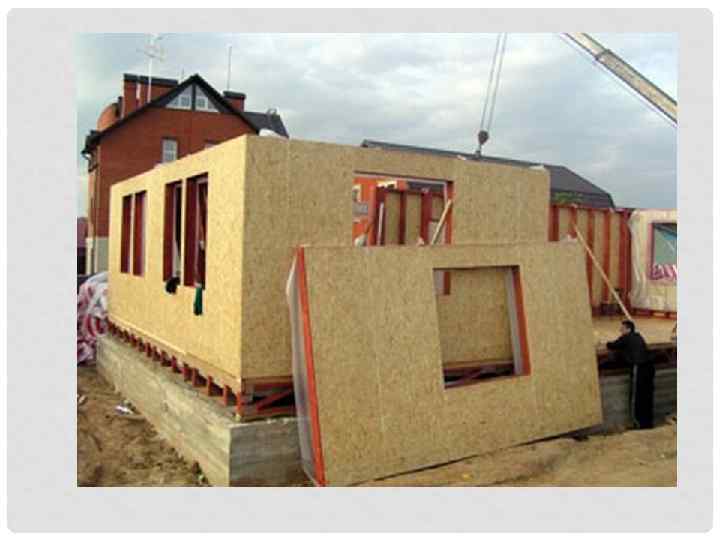

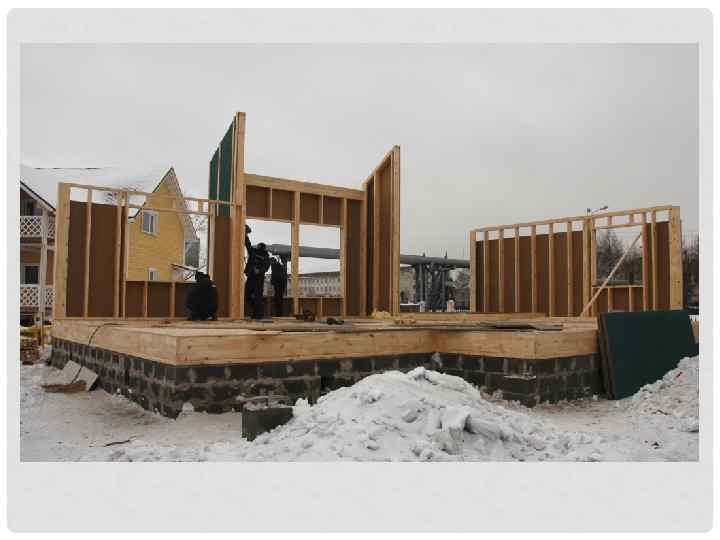

Монтаж стен
Для сборки стен требуются обрезная доска шириной 150 мм и толщиной 50 мм, монтажная пена и саморезы.

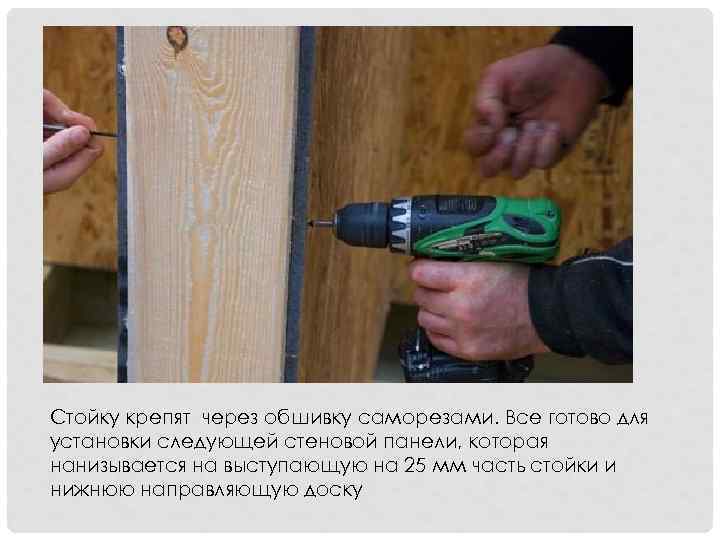

Стойку крепят через обшивку саморезами. Все готово для установки следующей стеновой панели, которая нанизывается на выступающую на 25 мм часть стойки и нижнюю направляющую доску

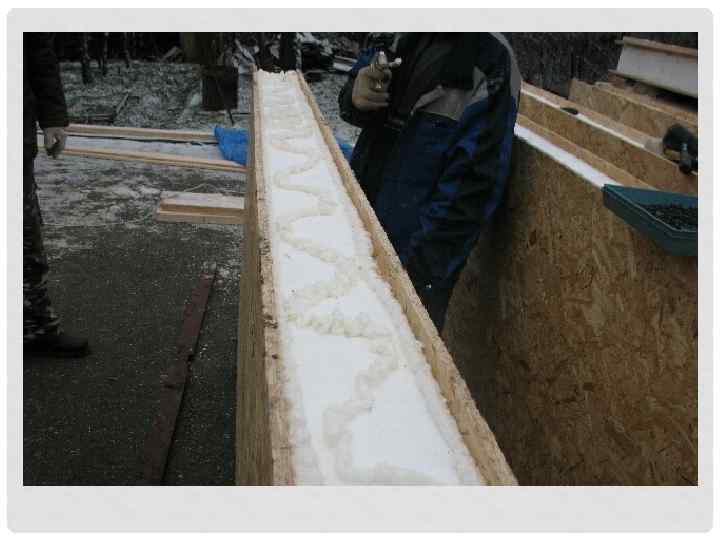

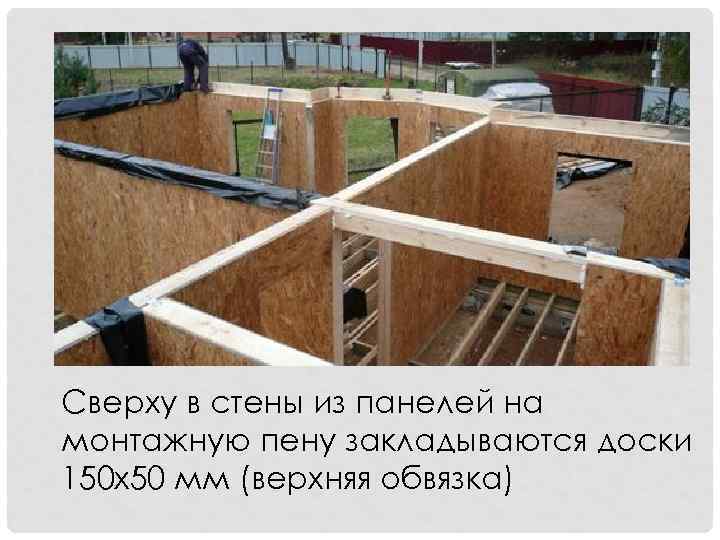

Сверху в стены из панелей на монтажную пену закладываются доски 150 х50 мм (верхняя обвязка)

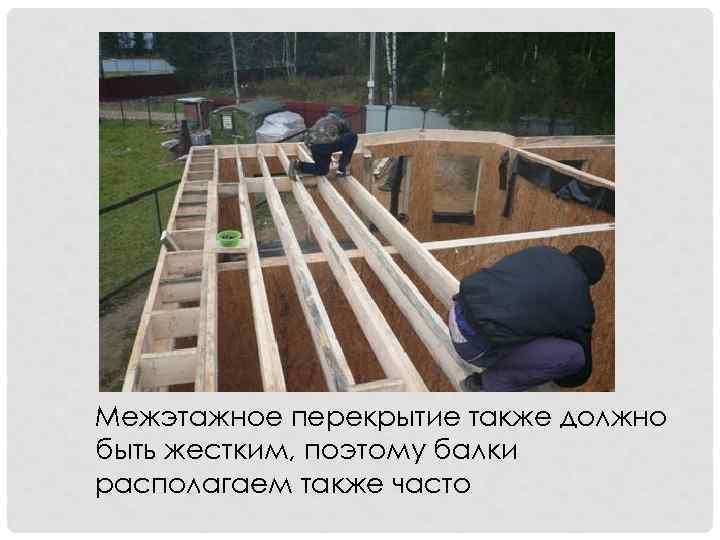

Межэтажное перекрытие также должно быть жестким, поэтому балки располагаем также часто
