КЕРН ВЫПОЛНИЛ: АНТОНЕНКО В. ГР. 03 -105
Керн – цилиндрический монолит горной породы, полученный путем кольцевого разрушения забоя скважин при бурении. Определение
Типы инструментов для отбора керна. - серия "Недра" - для неосложненных условий бурения скважин; серия "Кембрий" - для условий бурения в рыхлых слабосцементированных и трещиноватых породах; серия "Силур" - для бурения в осложненных осыпями и обвалами условиях; серия "Тенгиз" - для бурения в условиях, осложненных нефтегазопроявлениями и поглащениями промывочной жидкости в породах с высокими коллекторскими свойствами. серия "Риф" - для отбора керна из отложений рыхлых, сыпучих, сильно трещиноватых, в том числе, рифогенных горных пород с высокими коллекторскими свойствами роторным способом; серия "МАГ" - для отбора керна в интервалах залегания твердых консолидированных и абразивных горных пород, в том числе из пород кристаллического фундамента турбинным способом. турбобур типа 2 УКТ-172/40 со сменным керноприемником - для бурения нефтяных и газовых скважин диаметром 187, 3 и 190, 5 мм с отбором керна диаметром 40 мм; сверлящий керноотборник типа КС 140 -130 - для отбора керна в необсаженных скважинах и в обсаженных колоннами диаметром 168 мм.

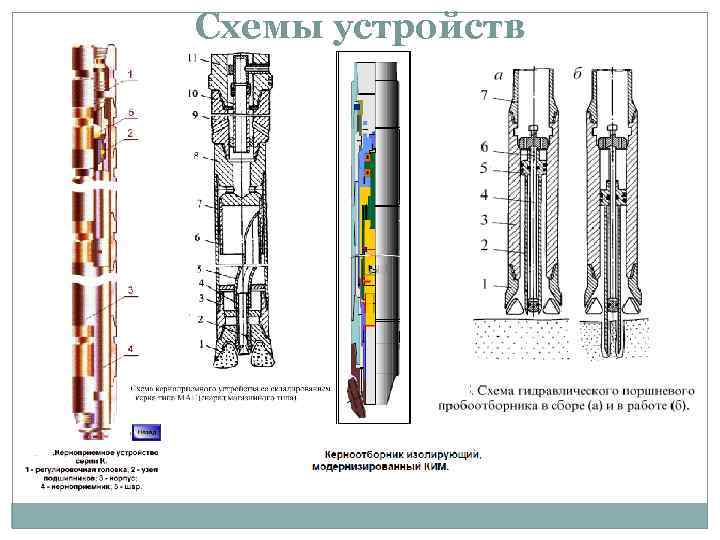

Схемы устройств
Комплекс инструментов для бурения с отбором керна в горизонтальных скважиннах представляет собой комплекс специальных технических средств, включающий бурильную головку, керноприемное устройство и шарнирную муфту-центратор

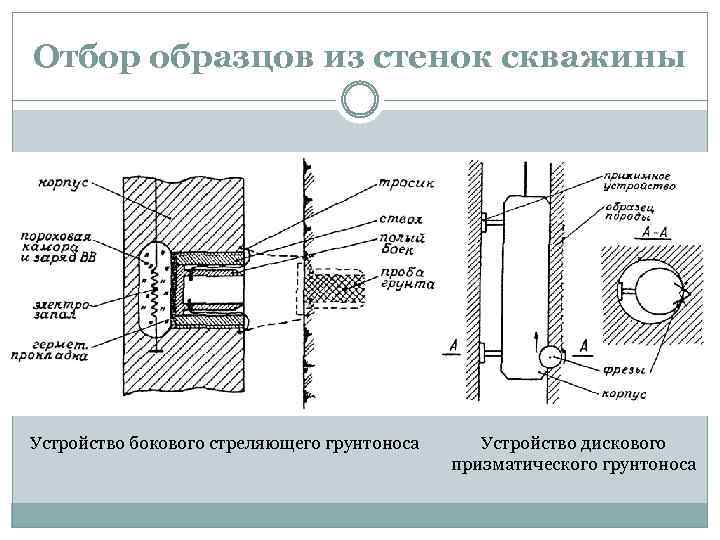

Отбор образцов из стенок скважины Устройство бокового стреляющего грунтоноса Устройство дискового призматического грунтоноса

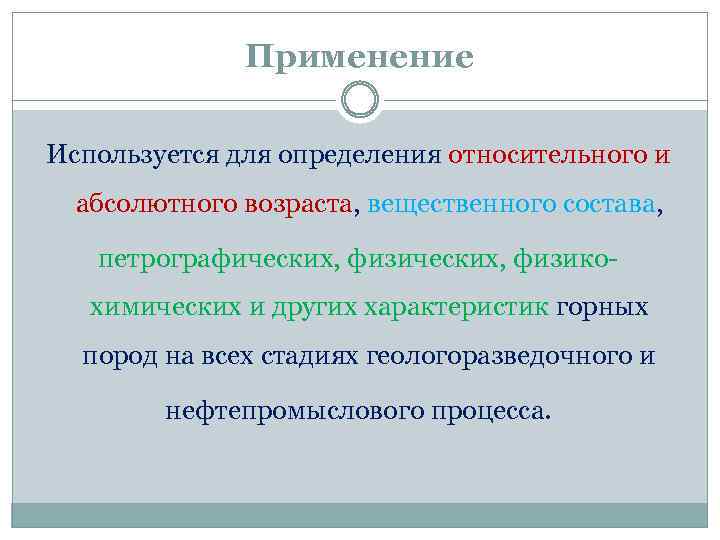

Применение Используется для определения относительного и абсолютного возраста, вещественного состава, петрографических, физикохимических и других характеристик горных пород на всех стадиях геологоразведочного и нефтепромыслового процесса.
Экспрессный анализ Основные задачи: - оптимизация отбора образцов для лабораторных исследований, - снижение погрешности определения средних значений подсчетных параметров, - привязка керна к данным ГИС по глубине, - получение информации для принятия оперативного решения об испытаниях, а также о дальнейшем отборе керна как при бурении, так и из стенок скважины.

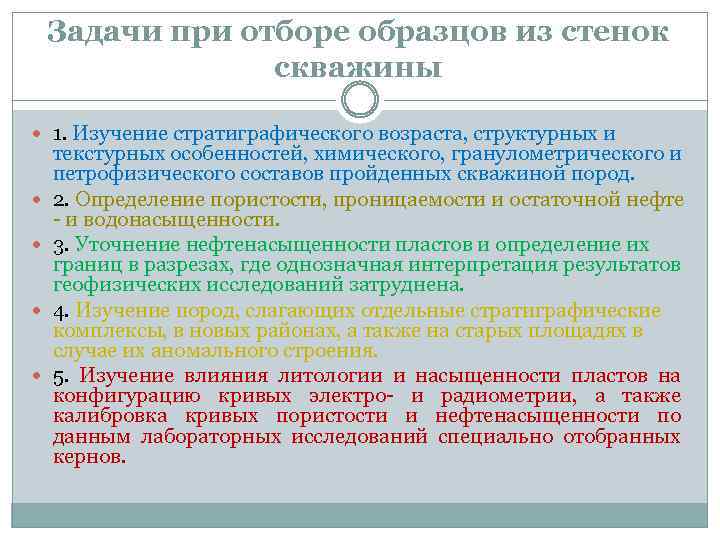

Задачи при отборе образцов из стенок скважины 1. Изучение стратиграфического возраста, структурных и текстурных особенностей, химического, гранулометрического и петрофизического составов пройденных скважиной пород. 2. Определение пористости, проницаемости и остаточной нефте - и водонасыщенности. 3. Уточнение нефтенасыщенности пластов и определение их границ в разрезах, где однозначная интерпретация результатов геофизических исследований затруднена. 4. Изучение пород, слагающих отдельные стратиграфические комплексы, в новых районах, а также на старых площадях в случае их аномального строения. 5. Изучение влияния литологии и насыщенности пластов на конфигурацию кривых электро- и радиометрии, а также калибровка кривых пористости и нефтенасыщенности по данным лабораторных исследований специально отобранных кернов.

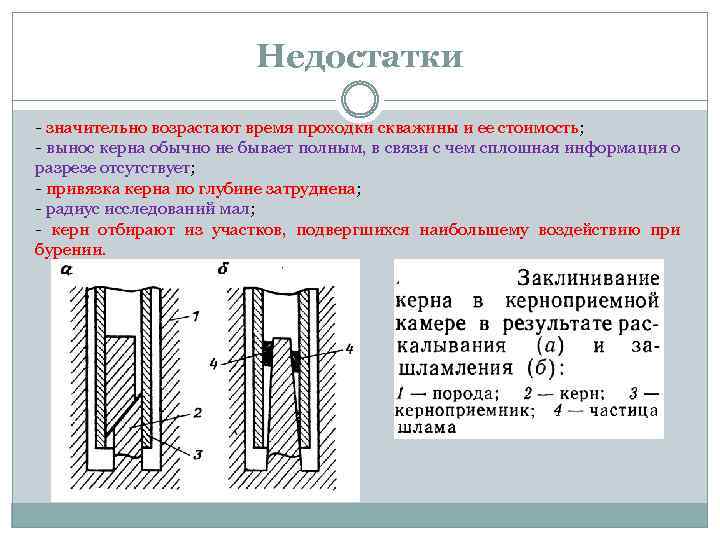

Недостатки - значительно возрастают время проходки скважины и ее стоимость; - вынос керна обычно не бывает полным, в связи с чем сплошная информация о разрезе отсутствует; - привязка керна по глубине затруднена; - радиус исследований мал; - керн отбирают из участков, подвергшихся наибольшему воздействию при бурении.

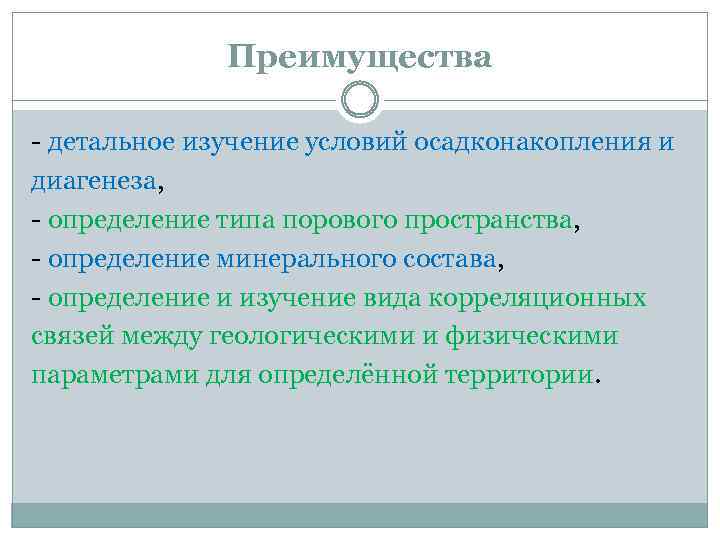

Преимущества - детальное изучение условий осадконакопления и диагенеза, - определение типа порового пространства, - определение минерального состава, - определение и изучение вида корреляционных связей между геологическими и физическими параметрами для определённой территории.

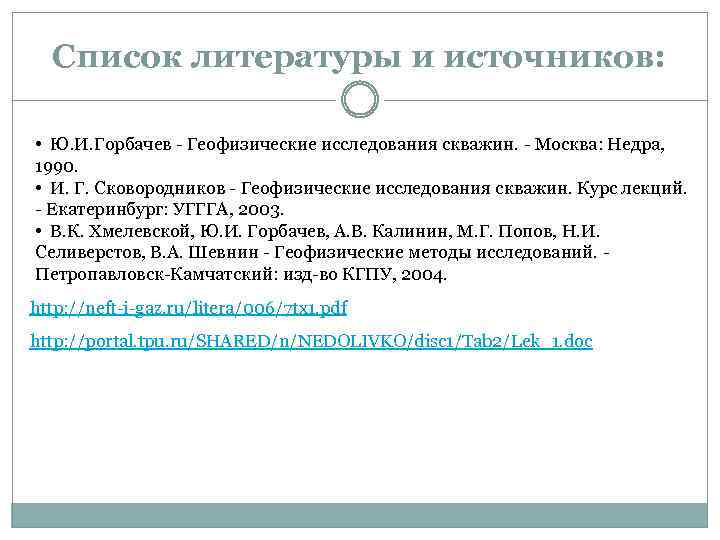

Список литературы и источников: • Ю. И. Горбачев - Геофизические исследования скважин. - Москва: Недра, 1990. • И. Г. Сковородников - Геофизические исследования скважин. Курс лекций. - Екатеринбург: УГГГА, 2003. • В. К. Хмелевской, Ю. И. Горбачев, А. В. Калинин, М. Г. Попов, Н. И. Селиверстов, В. А. Шевнин - Геофизические методы исследований. Петропавловск-Камчатский: изд-во КГПУ, 2004. http: //neft-i-gaz. ru/litera/006/7 tx 1. pdf http: //portal. tpu. ru/SHARED/n/NEDOLIVKO/disc 1/Tab 2/Lek_1. doc
