КЕРАМИКА — изделия и материалы получаемые спеканием глин

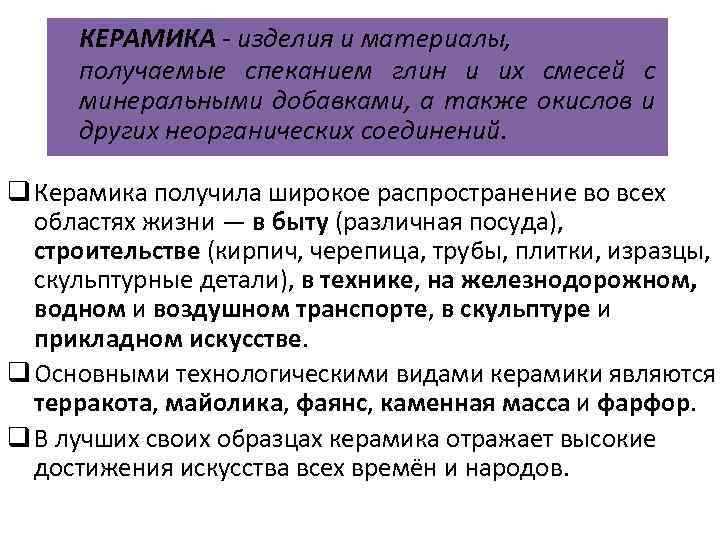

КЕРАМИКА - изделия и материалы, получаемые спеканием глин и их смесей с минеральными добавками, а также окислов и других неорганических соединений. q Керамика получила широкое распространение во всех областях жизни — в быту (различная посуда), строительстве (кирпич, черепица, трубы, плитки, изразцы, скульптурные детали), в технике, на железнодорожном, водном и воздушном транспорте, в скульптуре и прикладном искусстве. q Основными технологическими видами керамики являются терракота, майолика, фаянс, каменная масса и фарфор. q В лучших своих образцах керамика отражает высокие достижения искусства всех времён и народов.

Технологическая схема производства керамической плитки включает следующие основные фазы: 1. 2. 3. 4. 5. Приготовление шликера. Формовка изделия. Сушка. Приготовление глазури и глазуровка. Обжиг. Сырьё для керамических масс подразделяется на пластичное (глины и каолины) и непластичное. Добавки шамота и кварца уменьшают усадку изделий и вероятность растрескивания на стадии формования. В качестве стеклообразователей используют свинцовый сурик, буру.

Назначение Тип керамики Исходные материалы Температура обжига, °C Изделия Класс пористых, частично спекшихся изделий с водовопоглощением до 15% Строительная керамика: Стеновые материалы Высокопористая, грубозернистая Глина, песок и другие отощающие материалы 950 -1150 Глиняный кирпич и пустотелые блоки Кровельные материалы Высокопористая, грубозернистая Глина и песок 950 -1150 Черепица Облицовочные материалы Высокопористая, грубозернистая Пластичные и пироплавкие глины шамот, кварцевый песок, полевой шпат, тальк, каолин 1000 -1200 Облицовочные фасадные плитки и блоки, терракота, плитки метлахские, мозаичные, глазурованные фаянсовые и др.

Назначение Тип керамики Исходные материалы Температура обжига, °C Изделия Класс пористых, частично спекшихся изделий с водовопоглощением до 15% Строительная керамика: Санитарнотехнические изделия Фаянс, полуфарфор Глина, каолин, кварцевый песок 1150 -1250 Оборудование санитарных узлов Бытовая и художественнодекоративная керамика Фаянс, полуфарфор, майолика Глина, каолин, кварцевый песок, полевой шпат 1100 -1250 Столовая и чайная посуда, художественнодекоративные изделия Огнеупорная керамика Алюмосиликатная, кремнеземистая, магнезиальная, хромистая, цирконовая и др. Огнеупорная глина, каолин, шамот, кварциты, известь, доломит, магнезит, высокоогнеупор ные окислы и др. 1350 -2000 Кирпичи и блоки, применяемые при сооружении печей, топок и др.

Назначение Тип керамики Исходные материалы Температура обжига, °C Изделия Класс полностью спекшихся, блестящих в изломе изделий с водопоглощением не выше 0, 5% Техническая керамика: Электротехническ ая (для токов промышленной и высокой частоты) Муллитовая, корундовая, стеатитовая, кордиеритовая, на основе чистых окислов, электрофарфор Глина, каолин, андалузит, глинозем, полевой шпат, цирконосиликат ы и др. 1250 -1450 Изоляторы, чехлы для термопар, вакуумплотные колбы, термостойкие детали для печей и др. Кислотоупорная «Каменная» , кислотоупорный фарфор Беложгущиеся глины и каолин, кварц, полевой шпат, цирконосиликат ы и др. 1250 -1300 Сосуды для хранения кислот и щелочей, аппаратура химических заводов, посуда и др.

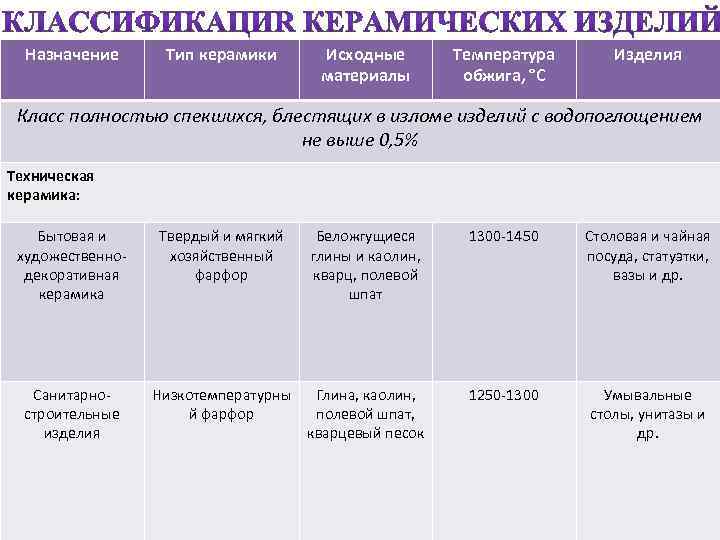

Назначение Тип керамики Исходные материалы Температура обжига, °C Изделия Класс полностью спекшихся, блестящих в изломе изделий с водопоглощением не выше 0, 5% Техническая керамика: Бытовая и художественнодекоративная керамика Твердый и мягкий хозяйственный фарфор Беложгущиеся глины и каолин, кварц, полевой шпат 1300 -1450 Столовая и чайная посуда, статуэтки, вазы и др. Санитарностроительные изделия Низкотемпературны й фарфор Глина, каолин, полевой шпат, кварцевый песок 1250 -1300 Умывальные столы, унитазы и др.

В зависимости от строения: ТОНКАЯ КЕРАМИКА (черепок стекловидный или мелкозернистый) ГРУБАЯ КЕРАМИКА (черепок крупнозернистый) ОСНОВНЫЕ ВИДЫ: фарфор, полуфарфор, фаянс, майолика. ОСНОВНЫЕ ВИДЫ: гончарная керамика, а также карбидная, болидная, силицидная и др. керамика

Фарфор имеет плотный спекшийся черепок белого цвета (иногда с голубоватым оттенком) с низким водопоглощением (до 0, 2 %), при постукивании издает высокий мелодичный звук, в тонких слоях может просвечивать. Глазурь не покрывает край борта или основание изделия из фарфора. Сырье для фарфора — каолин, песок, полевой шпат и другие добавки.

Фаянс имеет пористый белый черепок с желтоватым оттенком, пористость черепка 9 — 12 %. Из-за высокой пористости изделия из фаянса полностью покрываются бесцветной глазурью невысокой термостойкости. Фаянс применяется для производства столовой посуды повседневного использования. Сырье для производства фаянса — беложгущиеся глины с добавлением мела и кварцевого песка.

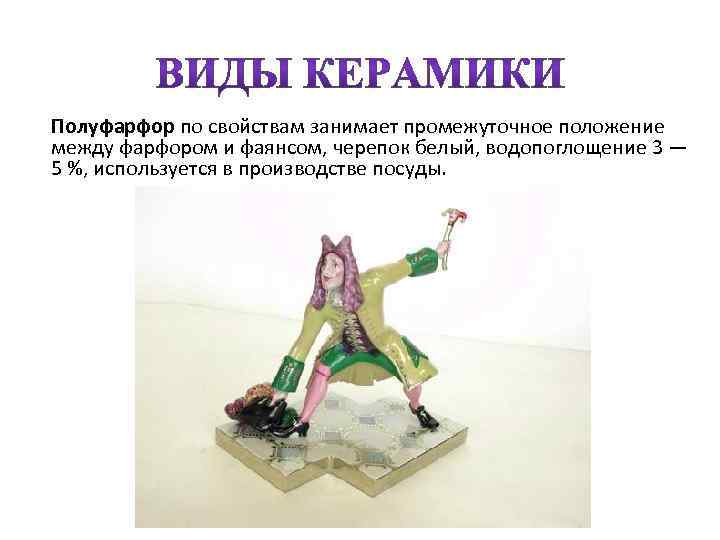

Полуфарфор по свойствам занимает промежуточное положение между фарфором и фаянсом, черепок белый, водопоглощение 3 — 5 %, используется в производстве посуды.

Майолика имеет пористый черепок, водопоглощение около 15 %, изделия имеют гладкую поверхность, блеск, малую толщину стенок, покрываются цветными глазурями и могут иметь декоративные рельефные украшения. Для изготовления майолики применяется литьё. Сырье — беложгущиеся глины (фаянсовая майолика) или красножгущиеся глины (гончарная майолика), плавни, мел, кварцевый песок.

Гончарная керамика имеет черепок красно-коричневого цвета (используются красножгущиеся глины), большой пористости, водопоглощение до 18 %. Изделия могут покрываться бесцветными глазурями, расписываются цветными глиняными красками — ангобами. Кухонная и хозяйственная посуда, декоративные изделия.
