КЕРАМИЧЕСКИЕ ПЛИТКИ ДЛЯ ПОЛА Выполнила Черепанова О ТН-09

КЕРАМИЧЕСКИЕ ПЛИТКИ ДЛЯ ПОЛА Выполнила: Черепанова О. ТН-09 -1

ГОСТ 6787 -2001 «Плитки керамические для полов. Технические условия» СТ СЭВ 3979 -83 «Плитки керамические. Термины и определения» ГОСТ 27180 -2001 «Плитки керамические. Методы испытаний»

Керамическая плитка – Изготовленное из керамической массы плоское, как правило, тонкостенное глазурованное или неглазурованное изделие, применяемое для наружной или внутренней облицовки стеновых панелей, а также для настилки полов.

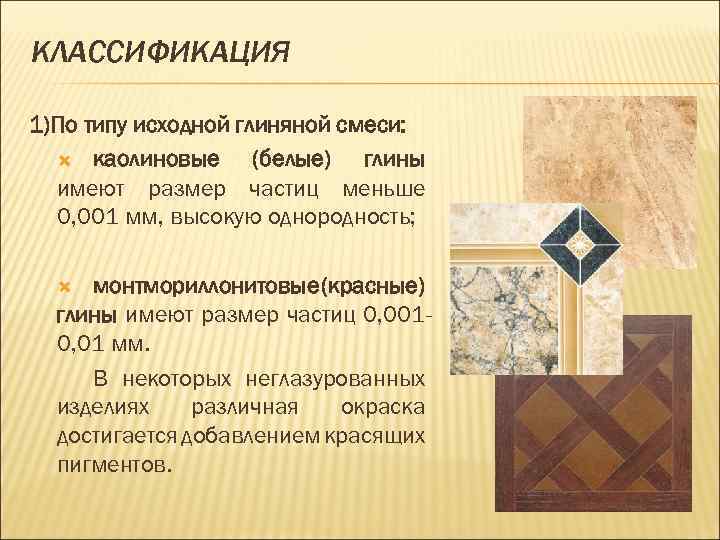

КЛАССИФИКАЦИЯ 1)По типу исходной глиняной смеси: каолиновые (белые) глины имеют размер частиц меньше 0, 001 мм, высокую однородность; монтмориллонитовые (красные) глины имеют размер частиц 0, 0010, 01 мм. В некоторых неглазурованных изделиях различная окраска достигается добавлением красящих пигментов.

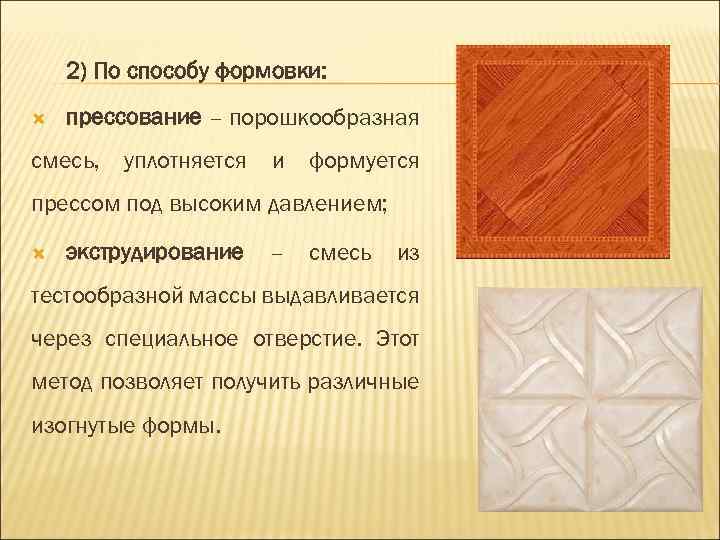

2) По способу формовки: прессование – порошкообразная смесь, уплотняется и формуется прессом под высоким давлением; экструдирование – смесь из тестообразной массы выдавливается через специальное отверстие. Этот метод позволяет получить различные изогнутые формы.

3) По форме: квадратные, прямоугольные, многогранные, фигурные Боковые грани плиток могут быть без завала или с завалом.

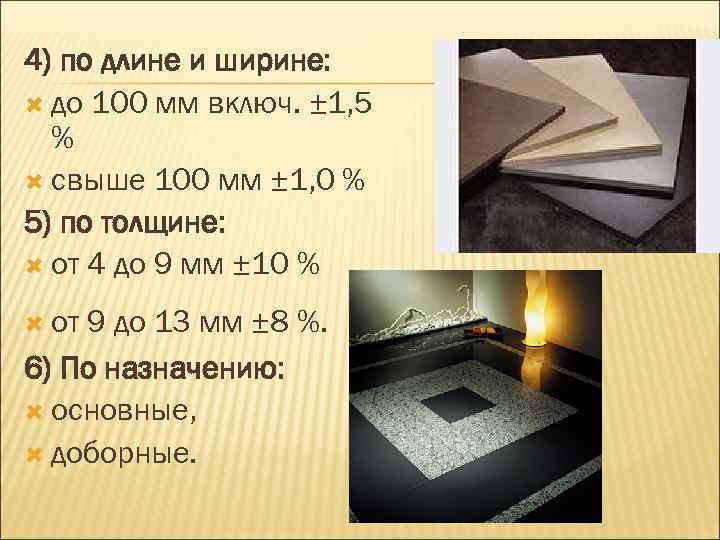

4) по длине и ширине: до 100 мм включ. ± 1, 5 % свыше 100 мм ± 1, 0 % 5) по толщине: от 4 до 9 мм ± 10 % от 9 до 13 мм ± 8 %. 6) По назначению: основные, доборные.

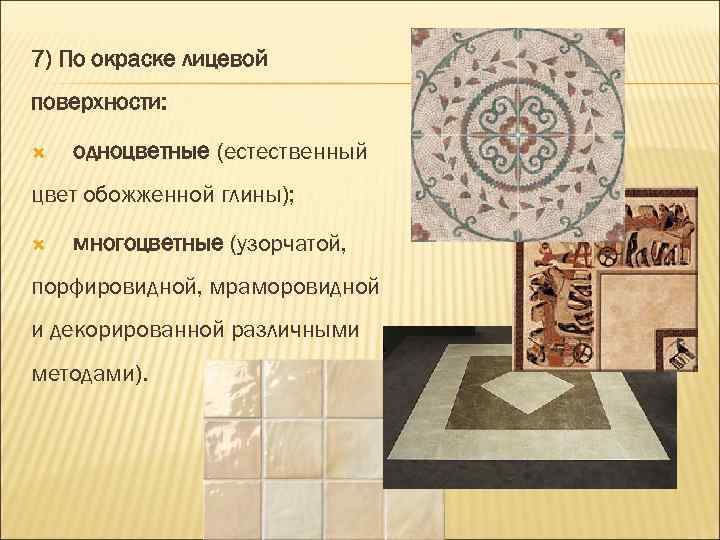

7) По окраске лицевой поверхности: одноцветные (естественный цвет обожженной глины); многоцветные (узорчатой, порфировидной, мраморовидной и декорированной различными методами).

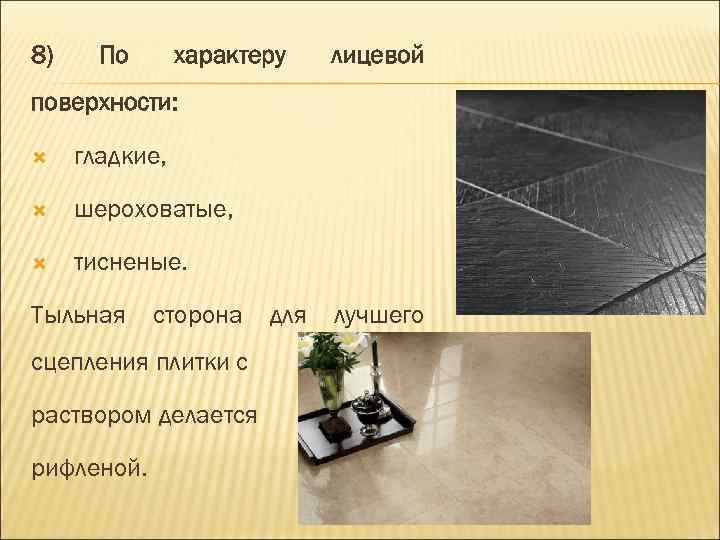

8) По характеру лицевой поверхности: гладкие, шероховатые, тисненые. Тыльная сторона сцепления плитки с раствором делается рифленой. для лучшего

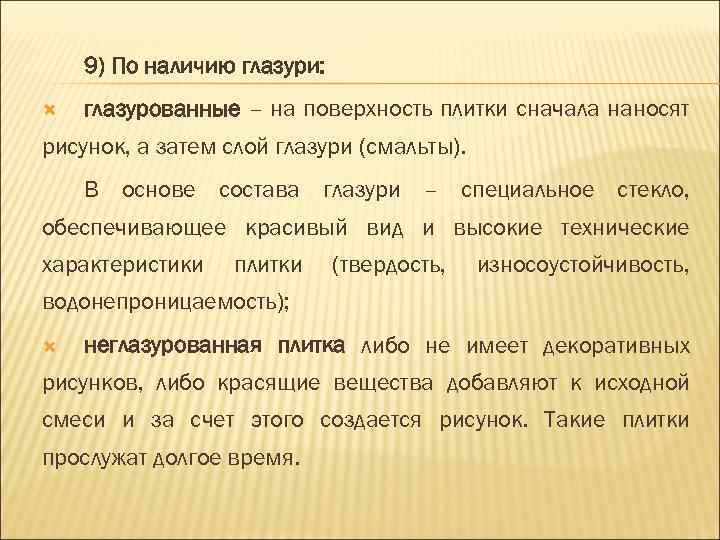

9) По наличию глазури: глазурованные – на поверхность плитки сначала наносят рисунок, а затем слой глазури (смальты). В основе состава глазури – специальное стекло, обеспечивающее красивый вид и высокие технические характеристики плитки (твердость, износоустойчивость, водонепроницаемость); неглазурованная плитка либо не имеет декоративных рисунков, либо красящие вещества добавляют к исходной смеси и за счет этого создается рисунок. Такие плитки прослужат долгое время.

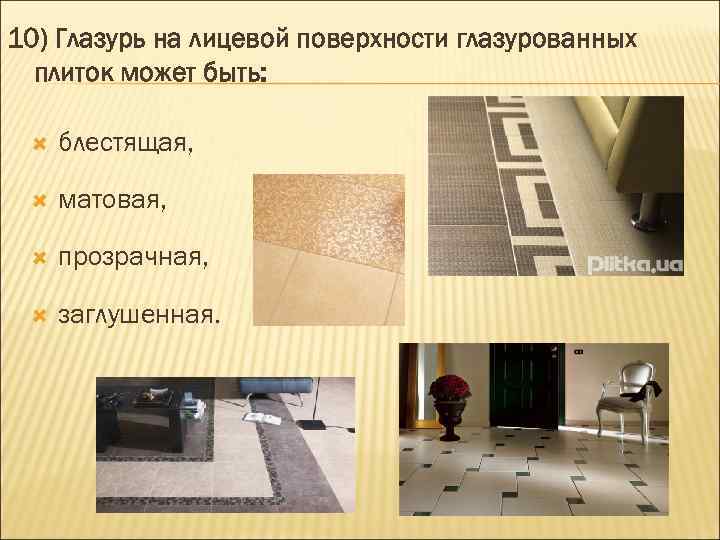

10) Глазурь на лицевой поверхности глазурованных плиток может быть: блестящая, матовая, прозрачная, заглушенная.

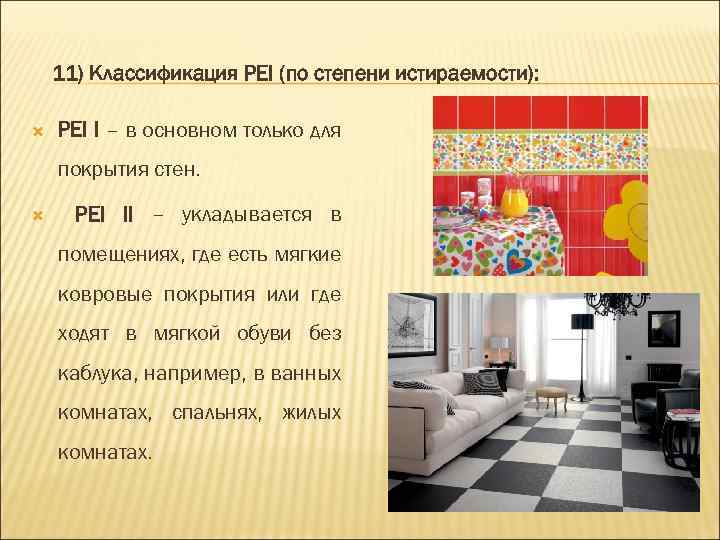

11) Классификация PEI (по степени истираемости): PEI I – в основном только для покрытия стен. PEI II – укладывается в помещениях, где есть мягкие ковровые покрытия или где ходят в мягкой обуви без каблука, например, в ванных комнатах, спальнях, жилых комнатах.

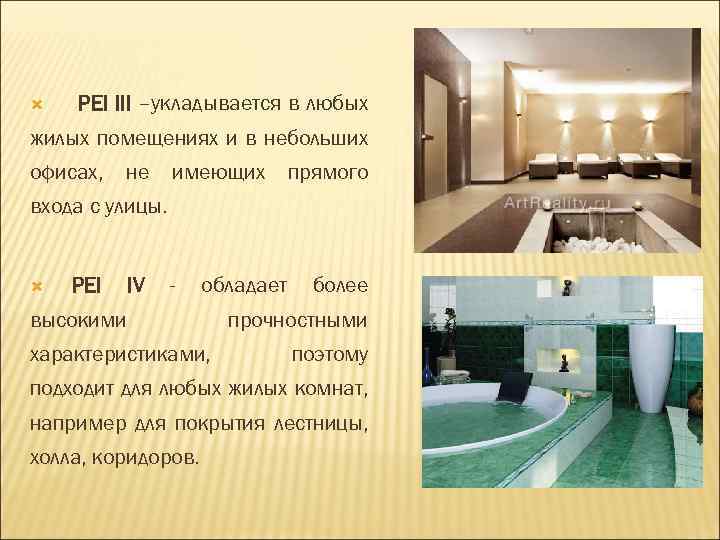

PEI III –укладывается в любых жилых помещениях и в небольших офисах, не имеющих прямого входа с улицы. PEI IV - обладает высокими характеристиками, более прочностными поэтому подходит для любых жилых комнат, например для покрытия лестницы, холла, коридоров.

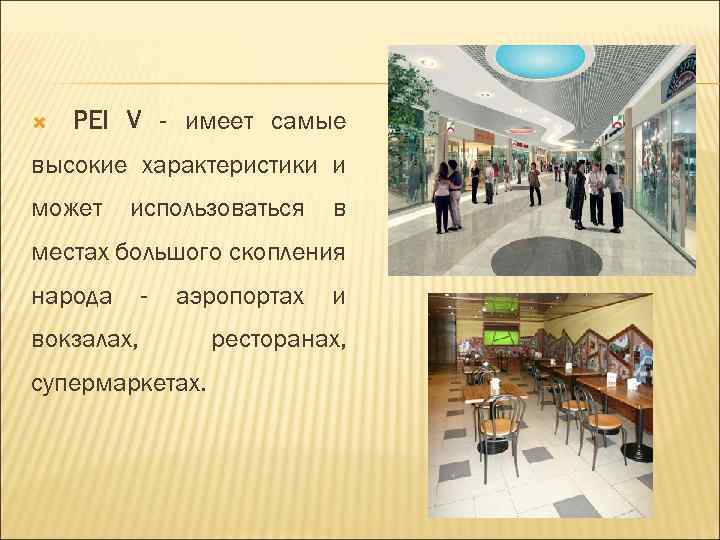

PEI V - имеет самые высокие характеристики и может использоваться в местах большого скопления народа - аэропортах вокзалах, супермаркетах. и ресторанах,

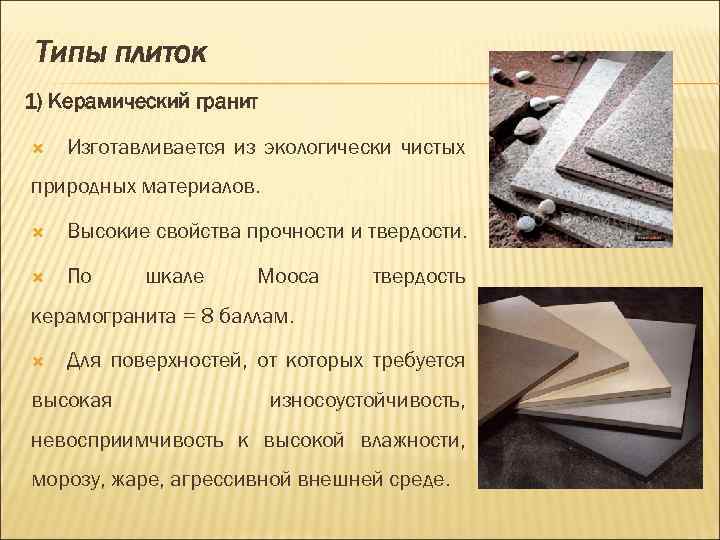

Типы плиток 1) Керамический гранит Изготавливается из экологически чистых природных материалов. Высокие свойства прочности и твердости. По шкале Мооса твердость керамогранита = 8 баллам. Для поверхностей, от которых требуется высокая износоустойчивость, невосприимчивость к высокой влажности, морозу, жаре, агрессивной внешней среде.

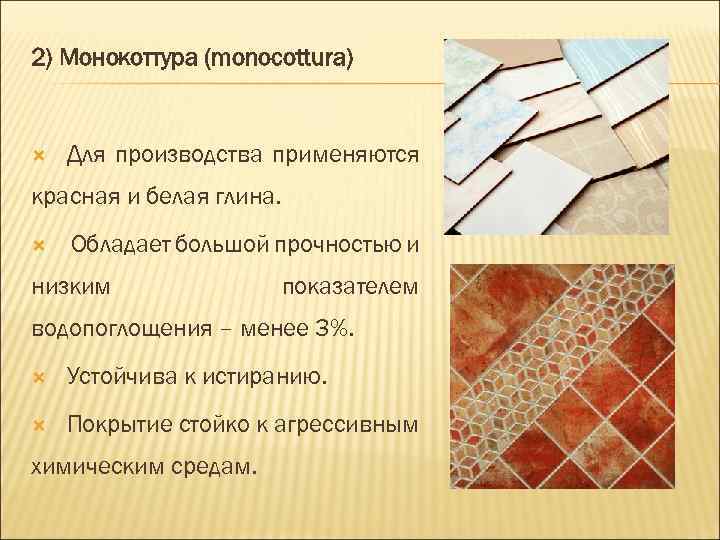

2) Монокоттура (monocottura) Для производства применяются красная и белая глина. Обладает большой прочностью и низким показателем водопоглощения – менее 3%. Устойчива к истиранию. Покрытие стойко к агрессивным химическим средам.

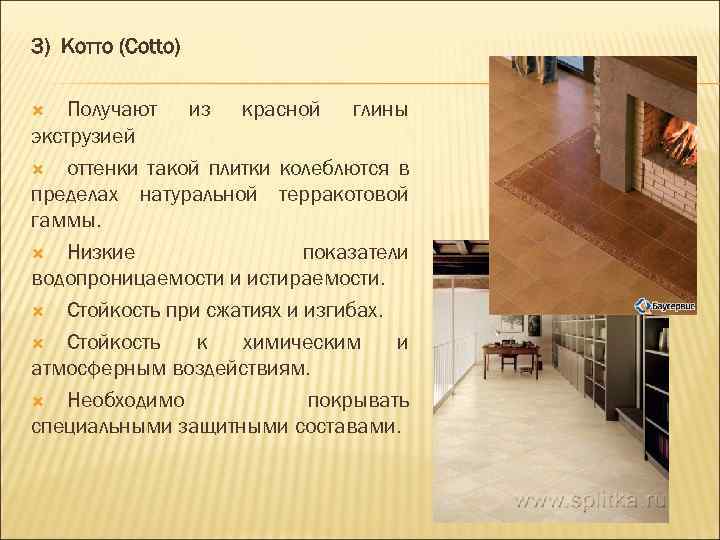

3) Котто (Cotto) Получают из красной глины экструзией оттенки такой плитки колеблются в пределах натуральной терракотовой гаммы. Низкие показатели водопроницаемости и истираемости. Стойкость при сжатиях и изгибах. Стойкость к химическим и атмосферным воздействиям. Необходимо покрывать специальными защитными составами.

4) Смальта (керамические плитки для мозаичных полов) маленькие плитки. Обычно имеют размер меньше 36 кв. см. Водопоглощение не превышает 4%, потеря в массе при истирании – 0, 08 г/см 3. Прочные, имеют низкую абсорбцию. Для полов с повышенными декоративными требованиями и при необходимости устранения возможности скольжения.

5) Коттофорте Глазурованная керамическая плитка, формованная прессованием. Высокая механическая прочность, полученная в результате соединения в массе, двух глин с добавлением шамота.

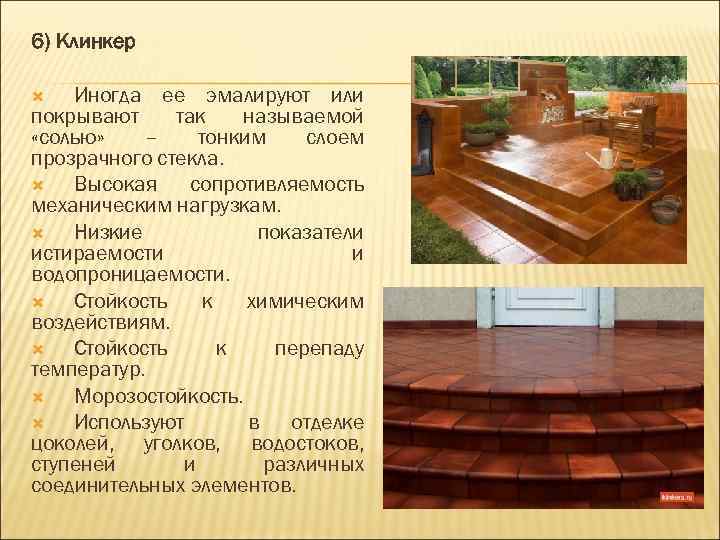

6) Клинкер Иногда ее эмалируют или покрывают так называемой «солью» – тонким слоем прозрачного стекла. Высокая сопротивляемость механическим нагрузкам. Низкие показатели истираемости и водопроницаемости. Стойкость к химическим воздействиям. Стойкость к перепаду температур. Морозостойкость. Используют в отделке цоколей, уголков, водостоков, ступеней и различных соединительных элементов.

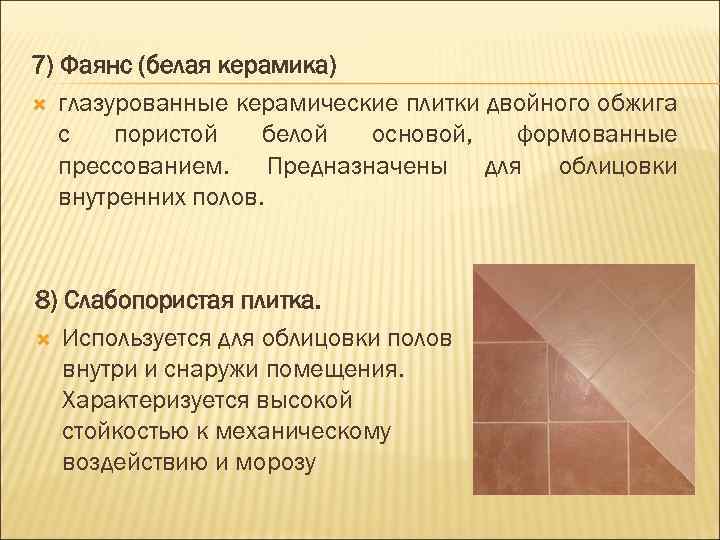

7) Фаянс (белая керамика) глазурованные керамические плитки двойного обжига с пористой белой основой, формованные прессованием. Предназначены для облицовки внутренних полов. 8) Слабопористая плитка. Используется для облицовки полов внутри и снаружи помещения. Характеризуется высокой стойкостью к механическому воздействию и морозу

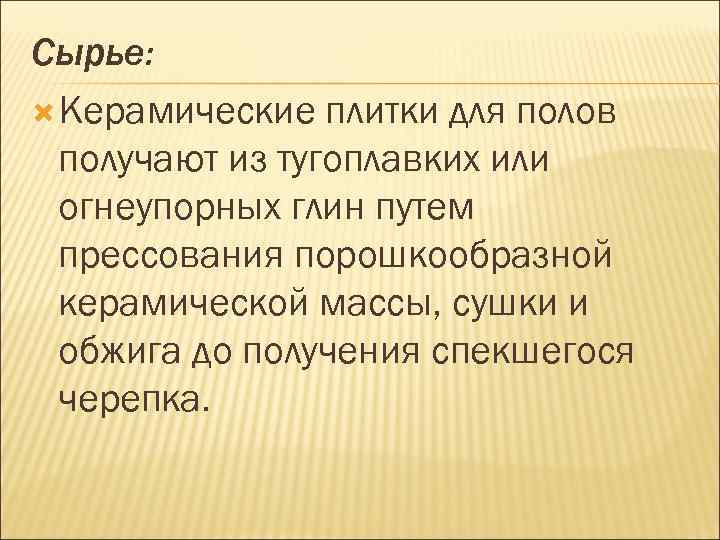

Сырье: Керамические плитки для полов получают из тугоплавких или огнеупорных глин путем прессования порошкообразной керамической массы, сушки и обжига до получения спекшегося черепка.

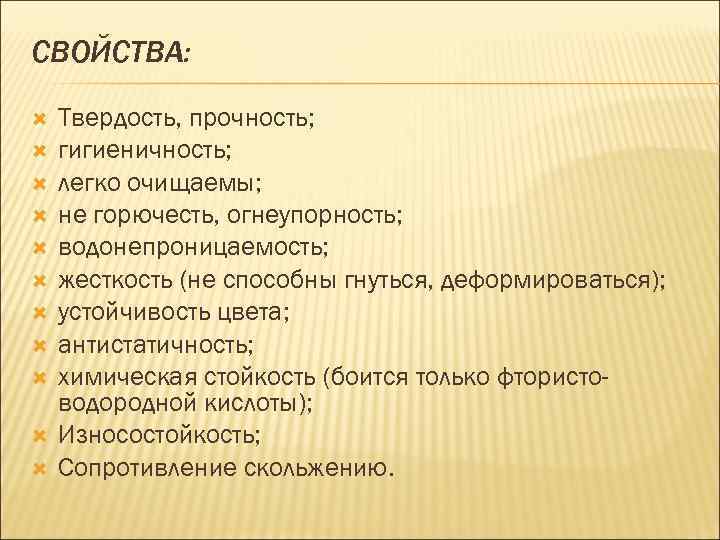

СВОЙСТВА: Твердость, прочность; гигиеничность; легко очищаемы; не горючесть, огнеупорность; водонепроницаемость; жесткость (не способны гнуться, деформироваться); устойчивость цвета; антистатичность; химическая стойкость (боится только фтористоводородной кислоты); Износостойкость; Сопротивление скольжению.

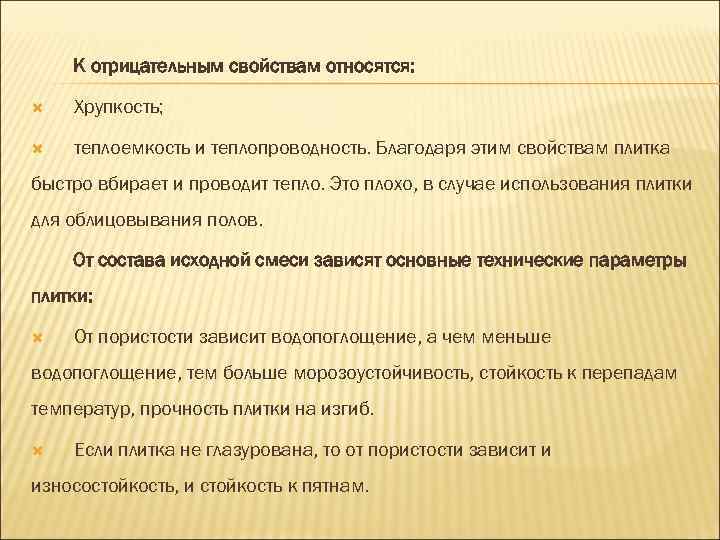

К отрицательным свойствам относятся: Хрупкость; теплоемкость и теплопроводность. Благодаря этим свойствам плитка быстро вбирает и проводит тепло. Это плохо, в случае использования плитки для облицовывания полов. От состава исходной смеси зависят основные технические параметры плитки: От пористости зависит водопоглощение, а чем меньше водопоглощение, тем больше морозоустойчивость, стойкость к перепадам температур, прочность плитки на изгиб. Если плитка не глазурована, то от пористости зависит и износостойкость, и стойкость к пятнам.

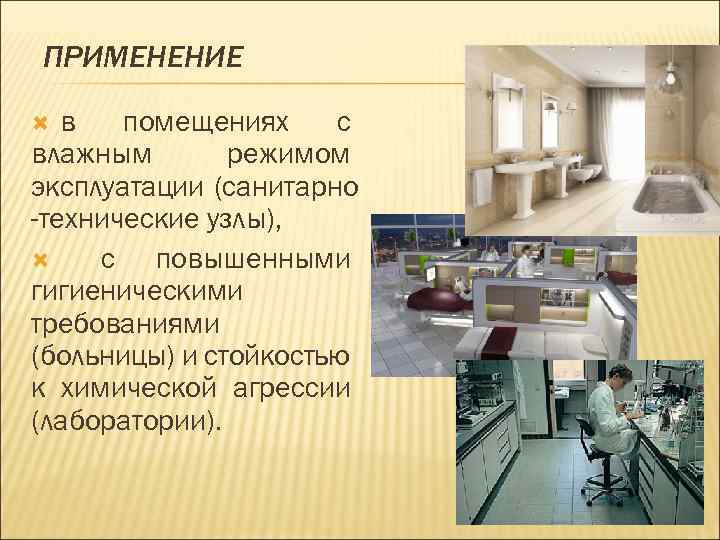

ПРИМЕНЕНИЕ в помещениях с влажным режимом эксплуатации (санитарно -технические узлы), с повышенными гигиеническими требованиями (больницы) и стойкостью к химической агрессии (лаборатории).

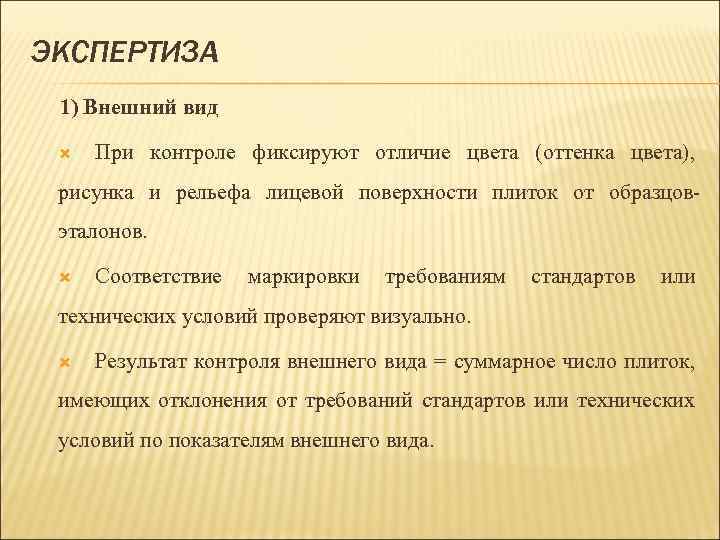

ЭКСПЕРТИЗА 1) Внешний вид При контроле фиксируют отличие цвета (оттенка цвета), рисунка и рельефа лицевой поверхности плиток от образцовэталонов. Соответствие маркировки требованиям стандартов или технических условий проверяют визуально. Результат контроля внешнего вида = суммарное число плиток, имеющих отклонения от требований стандартов или технических условий по показателям внешнего вида.

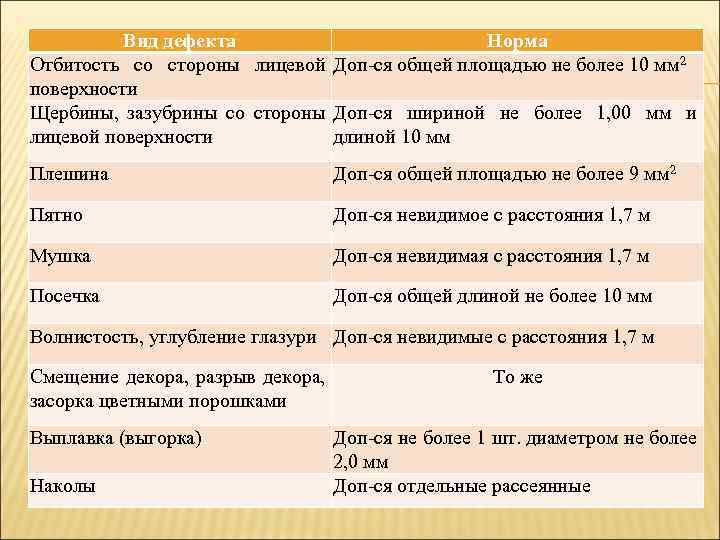

Вид дефекта Норма Отбитость со стороны лицевой Доп-ся общей площадью не более 10 мм 2 поверхности Щербины, зазубрины со стороны Доп-ся шириной не более 1, 00 мм и лицевой поверхности длиной 10 мм Плешина Доп-ся общей площадью не более 9 мм 2 Пятно Доп-ся невидимое с расстояния 1, 7 м Мушка Доп-ся невидимая с расстояния 1, 7 м Посечка Доп-ся общей длиной не более 10 мм Волнистость, углубление глазури Доп-ся невидимые с расстояния 1, 7 м Смещение декора, разрыв декора, засорка цветными порошками Выплавка (выгорка) Наколы То же Доп-ся не более 1 шт. диаметром не более 2, 0 мм Доп-ся отдельные рассеянные

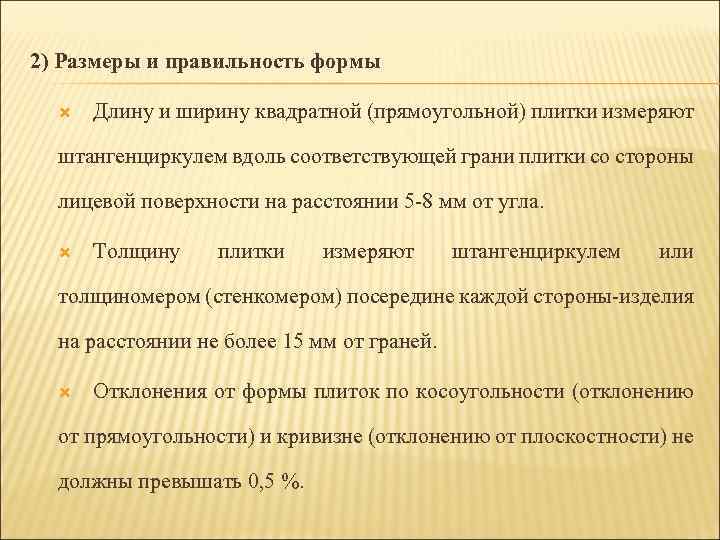

2) Размеры и правильность формы Длину и ширину квадратной (прямоугольной) плитки измеряют штангенциркулем вдоль соответствующей грани плитки со стороны лицевой поверхности на расстоянии 5 -8 мм от угла. Толщину плитки измеряют штангенциркулем или толщиномером (стенкомером) посередине каждой стороны-изделия на расстоянии не более 15 мм от граней. Отклонения от формы плиток по косоугольности (отклонению от прямоугольности) и кривизне (отклонению от плоскостности) не должны превышать 0, 5 %.

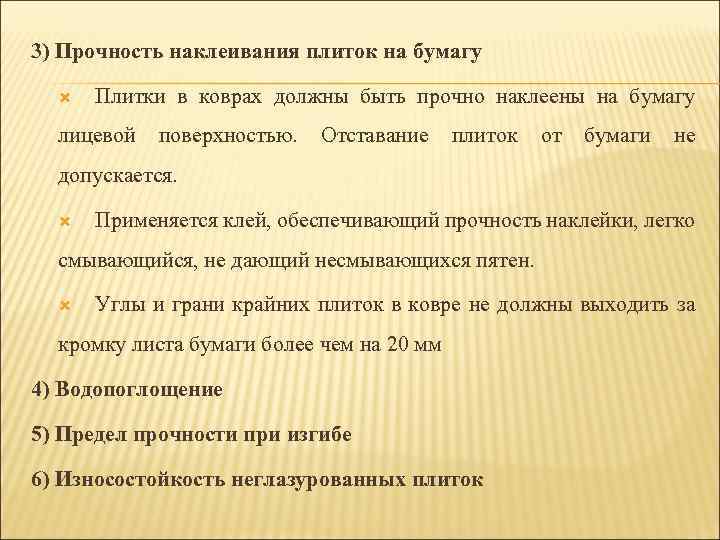

3) Прочность наклеивания плиток на бумагу Плитки в коврах должны быть прочно наклеены на бумагу лицевой поверхностью. Отставание плиток от бумаги не допускается. Применяется клей, обеспечивающий прочность наклейки, легко смывающийся, не дающий несмывающихся пятен. Углы и грани крайних плиток в ковре не должны выходить за кромку листа бумаги более чем на 20 мм 4) Водопоглощение 5) Предел прочности при изгибе 6) Износостойкость неглазурованных плиток

7) Износостойкость глазурованных плиток 8) Морозостойкость Образцы считают морозостойкими, если после установленного числа циклов не обнаружено их повреждения, как с лицевой, так и с монтажной поверхности. 9) Химической стойкость глазури Глазурь считают химически стойкой к действию отдельных растворов, если при осмотре с расстояния 25 см при дневном свете нет явного изменения испытываемой поверхности по сравнению с исходной поверхностью. 10) Твердость лицевой поверхности по Моосу Твердость лицевой поверхности образца соответствует твердости того пробного минерала, который предшествовал минералу, повредившему поверхность образца.

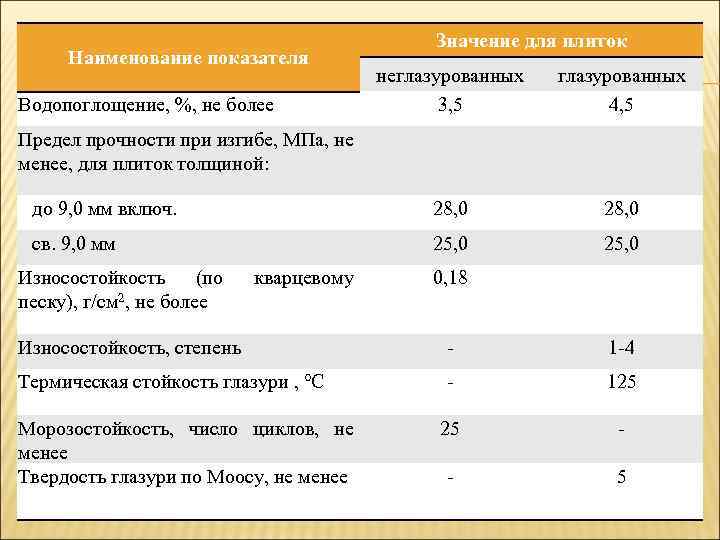

Наименование показателя Значение для плиток неглазурованных 3, 5 глазурованных 4, 5 до 9, 0 мм включ. 28, 0 св. 9, 0 мм 25, 0 0, 18 Износостойкость, степень - 1 -4 Термическая стойкость глазури , °С - 125 25 - - 5 Водопоглощение, %, не более Предел прочности при изгибе, МПа, не менее, для плиток толщиной: Износостойкость (по песку), г/см 2, не более кварцевому Морозостойкость, число циклов, не менее Твердость глазури по Моосу, не менее

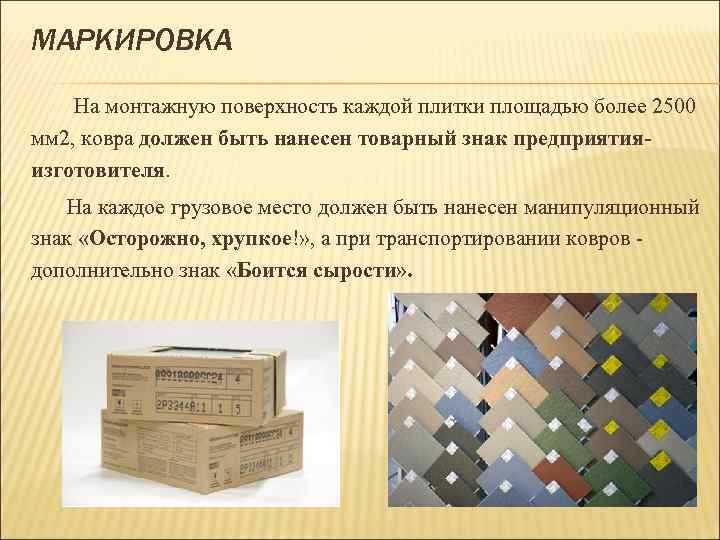

МАРКИРОВКА На монтажную поверхность каждой плитки площадью более 2500 мм 2, ковра должен быть нанесен товарный знак предприятияизготовителя. На каждое грузовое место должен быть нанесен манипуляционный знак «Осторожно, хрупкое!» , а при транспортировании ковров - дополнительно знак «Боится сырости» .

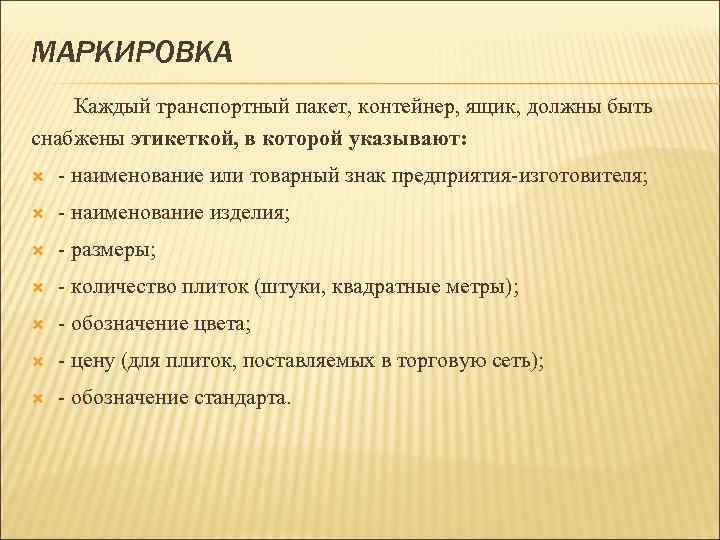

МАРКИРОВКА Каждый транспортный пакет, контейнер, ящик, должны быть снабжены этикеткой, в которой указывают: - наименование или товарный знак предприятия-изготовителя; - наименование изделия; - размеры; - количество плиток (штуки, квадратные метры); - обозначение цвета; - цену (для плиток, поставляемых в торговую сеть); - обозначение стандарта.

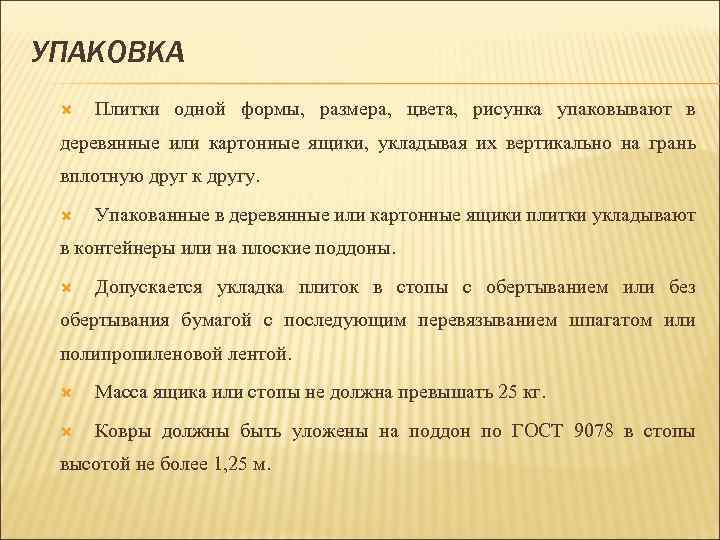

УПАКОВКА Плитки одной формы, размера, цвета, рисунка упаковывают в деревянные или картонные ящики, укладывая их вертикально на грань вплотную друг к другу. Упакованные в деревянные или картонные ящики плитки укладывают в контейнеры или на плоские поддоны. Допускается укладка плиток в стопы с обертыванием или без обертывания бумагой с последующим перевязыванием шпагатом или полипропиленовой лентой. Масса ящика или стопы не должна превышать 25 кг. Ковры должны быть уложены на поддон по ГОСТ 9078 в стопы высотой не более 1, 25 м.
