Келлер Т. И. гр. ФКП 72 Контрольная работа по дисциплине «Системный анализ» «Получение экологически чистой продукции на дачном участке»

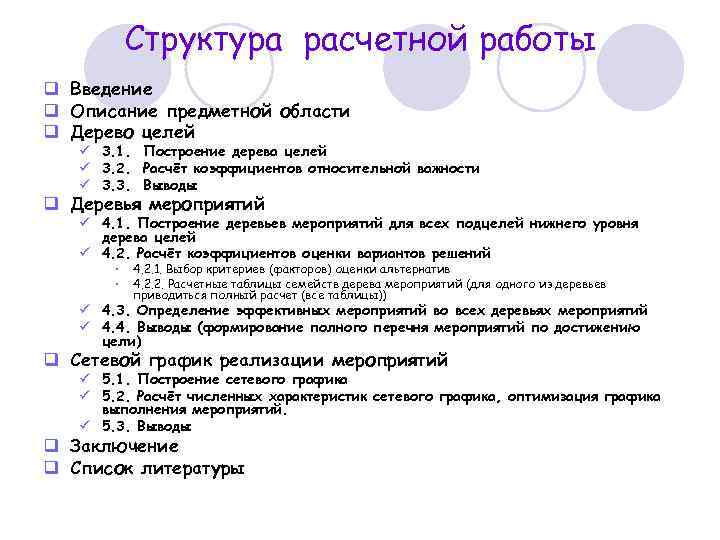

Структура расчетной работы q Введение q Описание предметной области q Дерево целей ü 3. 1. Построение дерева целей ü 3. 2. Расчёт коэффициентов относительной важности ü 3. 3. Выводы q Деревья мероприятий ü 4. 1. Построение деревьев мероприятий для всех подцелей нижнего уровня дерева целей ü 4. 2. Расчёт коэффициентов оценки вариантов решений • • 4. 2. 1. Выбор критериев (факторов) оценки альтернатив 4. 2. 2. Расчетные таблицы семейств дерева мероприятий (для одного из деревьев приводиться полный расчет (все таблицы)) ü 4. 3. Определение эффективных мероприятий во всех деревьях мероприятий ü 4. 4. Выводы (формирование полного перечня мероприятий по достижению цели) q Сетевой график реализации мероприятий ü 5. 1. Построение сетевого графика ü 5. 2. Расчёт численных характеристик сетевого графика, оптимизация графика выполнения мероприятий. ü 5. 3. Выводы q Заключение q Список литературы

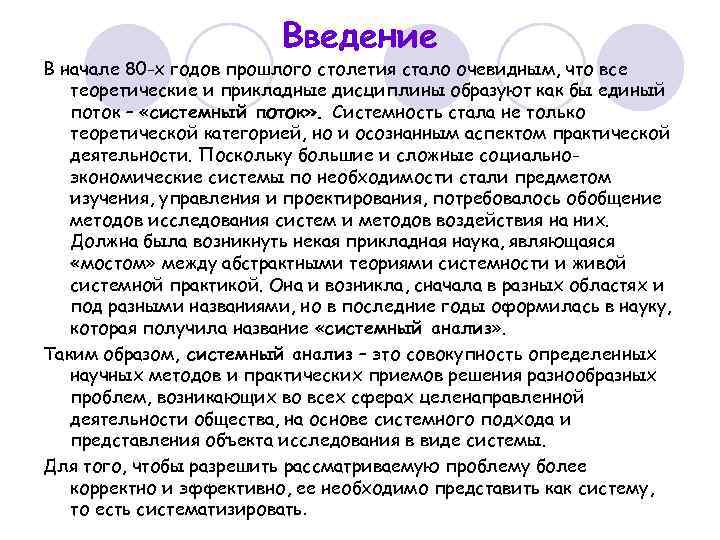

Введение В начале 80 -х годов прошлого столетия стало очевидным, что все теоретические и прикладные дисциплины образуют как бы единый поток – «системный поток» . Системность стала не только теоретической категорией, но и осознанным аспектом практической деятельности. Поскольку большие и сложные социальноэкономические системы по необходимости стали предметом изучения, управления и проектирования, потребовалось обобщение методов исследования систем и методов воздействия на них. Должна была возникнуть некая прикладная наука, являющаяся «мостом» между абстрактными теориями системности и живой системной практикой. Она и возникла, сначала в разных областях и под разными названиями, но в последние годы оформилась в науку, которая получила название «системный анализ» . Таким образом, системный анализ – это совокупность определенных научных методов и практических приемов решения разнообразных проблем, возникающих во всех сферах целенаправленной деятельности общества, на основе системного подхода и представления объекта исследования в виде системы. Для того, чтобы разрешить рассматриваемую проблему более корректно и эффективно, ее необходимо представить как систему, то есть систематизировать.

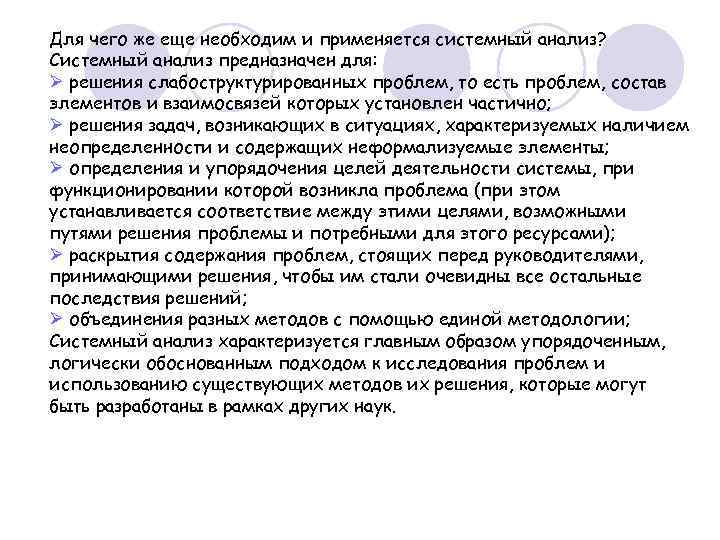

Для чего же еще необходим и применяется системный анализ? Системный анализ предназначен для: Ø решения слабоструктурированных проблем, то есть проблем, состав элементов и взаимосвязей которых установлен частично; Ø решения задач, возникающих в ситуациях, характеризуемых наличием неопределенности и содержащих неформализуемые элементы; Ø определения и упорядочения целей деятельности системы, при функционировании которой возникла проблема (при этом устанавливается соответствие между этими целями, возможными путями решения проблемы и потребными для этого ресурсами); Ø раскрытия содержания проблем, стоящих перед руководителями, принимающими решения, чтобы им стали очевидны все остальные последствия решений; Ø объединения разных методов с помощью единой методологии; Системный анализ характеризуется главным образом упорядоченным, логически обоснованным подходом к исследования проблем и использованию существующих методов их решения, которые могут быть разработаны в рамках других наук.
Описание предметной области Увеличение урожайности экологически чистых продуктов всегда будет актуальной проблемой, которая проявляется не только на уровне частных землевладельцев, фермеров, но и на уровне государства. Увеличение урожайности овощей, фруктов, злаковых даст толчок развитию сельского хозяйства России, так как будет возможность экспортировать большее количество экологически чистой продукции. Но мы будем рассматривать проблему на локальном уровне. Процессом, который мы рассматриваем как систему, является процесс получения экологически чистой продукции на дачном участке. Элементами этой системы являются: l Семена (овощей, фруктов); l Земля (почва); l Средства для подкормки растений; l Средства, для уничтожения вредителей; l Специализированные магазины и литература; l Специалист-консультант; l Опытный садовод; l Автоматизированные средства для обработки почвы.

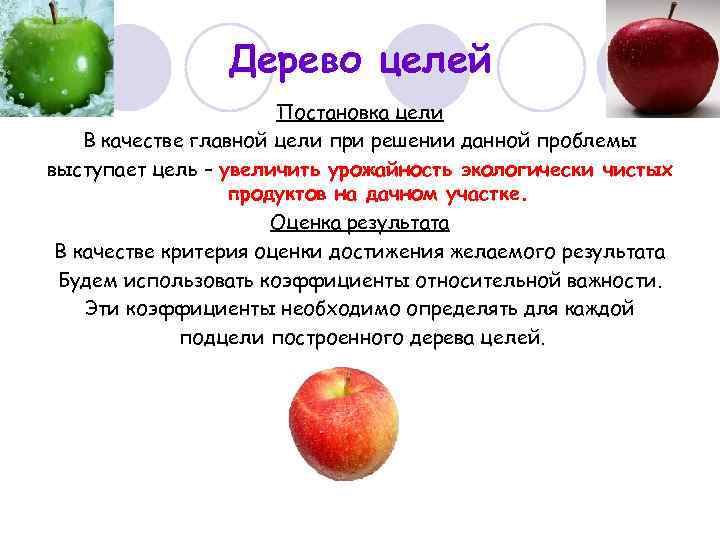

Дерево целей Постановка цели В качестве главной цели при решении данной проблемы выступает цель – увеличить урожайность экологически чистых продуктов на дачном участке. Оценка результата В качестве критерия оценки достижения желаемого результата Будем использовать коэффициенты относительной важности. Эти коэффициенты необходимо определять для каждой подцели построенного дерева целей.

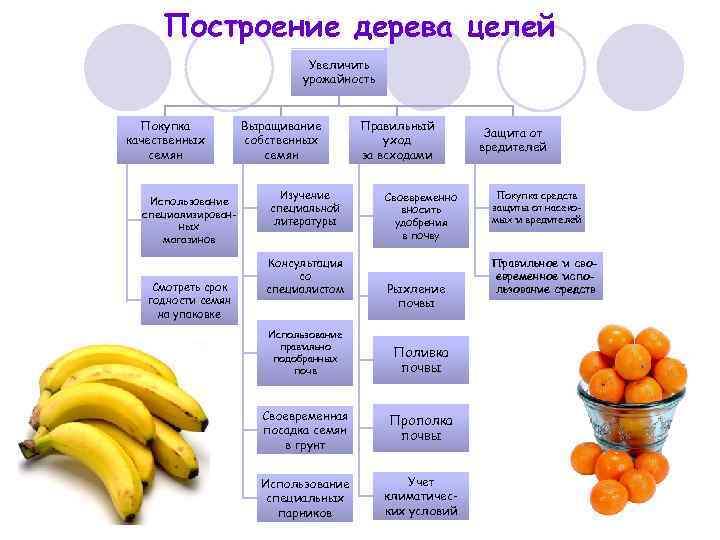

Построение дерева целей Увеличить урожайность Покупка качественных семян Использование специализированных магазинов Смотреть срок годности семян на упаковке Выращивание собственных семян Изучение специальной литературы Консультация со специалистом Использование правильно подобранных почв Правильный уход за всходами Своевременно вносить удобрения в почву Рыхление почвы Поливка почвы Своевременная посадка семян в грунт Прополка почвы Использование специальных парников Учет климатических условий Защита от вредителей Покупка средств защиты от насекомых и вредителей Правильное и своевременное использование средств

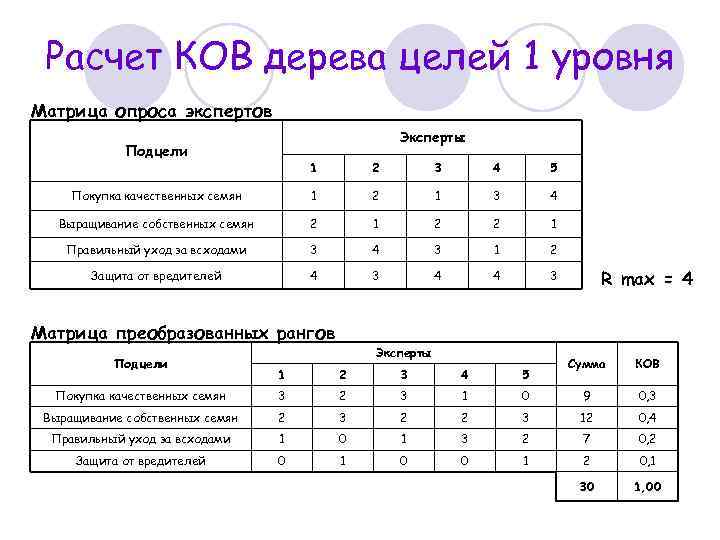

Расчет КОВ дерева целей 1 уровня Матрица опроса экспертов Эксперты Подцели 1 2 3 4 5 Покупка качественных семян 1 2 1 3 4 Выращивание собственных семян 2 1 2 2 1 Правильный уход за всходами 3 4 3 1 2 Защита от вредителей 4 3 4 4 3 Матрица преобразованных рангов Подцели Эксперты R max = 4 Сумма КОВ 0 9 0, 3 2 3 12 0, 4 1 3 2 7 0, 2 0 0 1 2 0, 1 30 1, 00 1 2 3 4 5 Покупка качественных семян 3 2 3 1 Выращивание собственных семян 2 3 2 Правильный уход за всходами 1 0 Защита от вредителей 0 1

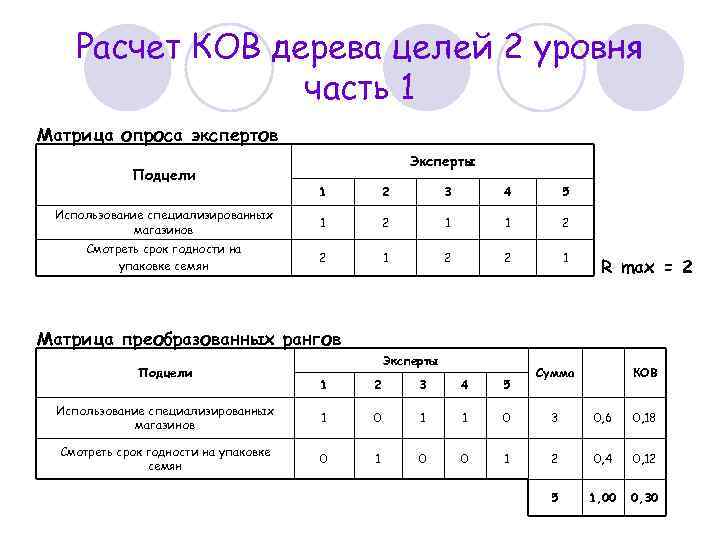

Расчет КОВ дерева целей 2 уровня часть 1 Матрица опроса экспертов Подцели Эксперты 1 2 3 4 5 Использование специализированных магазинов 1 2 1 1 2 Смотреть срок годности на упаковке семян 2 1 2 2 1 R max = 2 Матрица преобразованных рангов Подцели Эксперты Сумма КОВ 0 3 0, 6 0, 18 1 2 0, 4 0, 12 5 1, 00 0, 30 1 2 3 4 5 Использование специализированных магазинов 1 0 1 1 Смотреть срок годности на упаковке семян 0 1 0 0

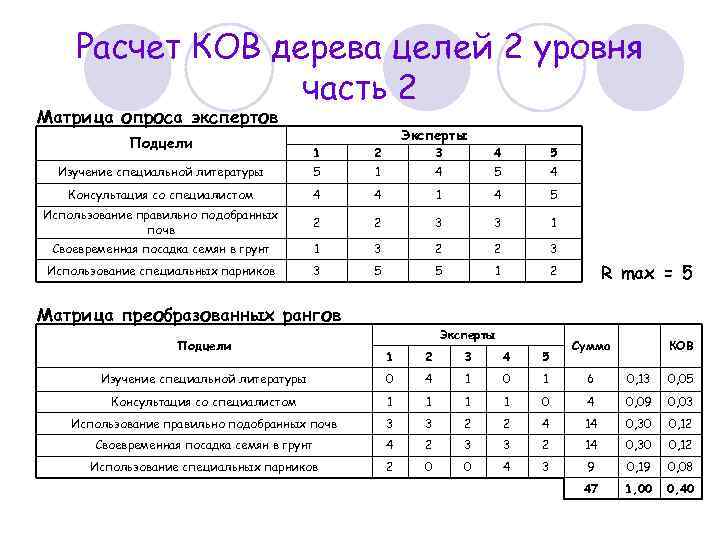

Расчет КОВ дерева целей 2 уровня часть 2 Матрица опроса экспертов Подцели 1 2 Изучение специальной литературы 5 Консультация со специалистом Эксперты 3 4 5 1 4 5 4 4 4 1 4 5 Использование правильно подобранных почв 2 2 3 3 1 Своевременная посадка семян в грунт 1 3 2 2 3 Использование специальных парников 3 5 5 1 2 Матрица преобразованных рангов Подцели Эксперты R max = 5 Сумма КОВ 1 6 0, 13 0, 05 1 0 4 0, 09 0, 03 2 2 4 14 0, 30 0, 12 2 3 3 2 14 0, 30 0, 12 0 0 4 3 9 0, 19 0, 08 47 1, 00 0, 40 1 2 3 4 5 Изучение специальной литературы 0 4 1 0 Консультация со специалистом 1 1 1 Использование правильно подобранных почв 3 3 Своевременная посадка семян в грунт 4 Использование специальных парников 2

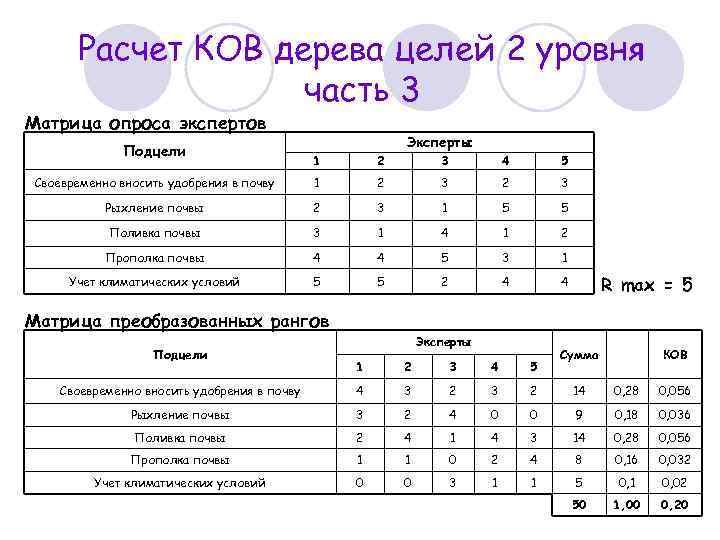

Расчет КОВ дерева целей 2 уровня часть 3 Матрица опроса экспертов Подцели Эксперты 1 2 3 4 5 Своевременно вносить удобрения в почву 1 2 3 Рыхление почвы 2 3 1 5 5 Поливка почвы 3 1 4 1 2 Прополка почвы 4 4 5 3 1 Учет климатических условий 5 5 2 4 4 R max = 5 Матрица преобразованных рангов Подцели Эксперты Сумма КОВ 2 14 0, 28 0, 056 0 0 9 0, 18 0, 036 1 4 3 14 0, 28 0, 056 1 0 2 4 8 0, 16 0, 032 0 3 1 1 5 0, 1 0, 02 50 1, 00 0, 20 1 2 3 4 5 Своевременно вносить удобрения в почву 4 3 2 3 Рыхление почвы 3 2 4 Поливка почвы 2 4 Прополка почвы 1 Учет климатических условий 0
Расчет КОВ дерева целей 2 уровня часть 4 Матрица опроса экспертов Эксперты Подцели 1 2 3 4 5 Покупка средств защиты от вредителей и насекомых 1 1 2 2 1 Правильное и своевременное использование средств защиты почвы 2 2 1 1 2 R max = 2 Матрица преобразованных рангов Подцели Эксперты Сумма КОВ 1 2 3 4 5 Покупка средств защиты от вредителей и насекомых 1 1 0 0 1 3 0, 6 0, 06 Правильное и своевременное использование средств защиты почвы 0 0 1 1 0 2 0, 4 0, 04 5 1, 00 0, 10
Расчет КОВ дерева целей 0, 4 0, 3 Покупка качественных семян 0, 18 Увеличение урожайности Выращивание собственных семян 0, 05 Правильный уход за всходами Использование специализированных магазинов Изучение специальной литературы Смотреть срок годности семян на упаковке 0, 12 0, 1 Защита от вредителей 0, 056 0, 06 Своевременно вносить удобрения в почву Покупка средств защиты от насекомых и вредителей Консультация со специалистом Рыхление почвы Правильное и своевременное использование средств 0, 12 0, 056 0, 036 Использование правильно подобранных почв Поливка почвы 0, 12 0, 032 Своевременная посадка семян в грунт Прополка почвы 0, 08 0, 02 Использование специальных парников Учет климатических условий 0, 04

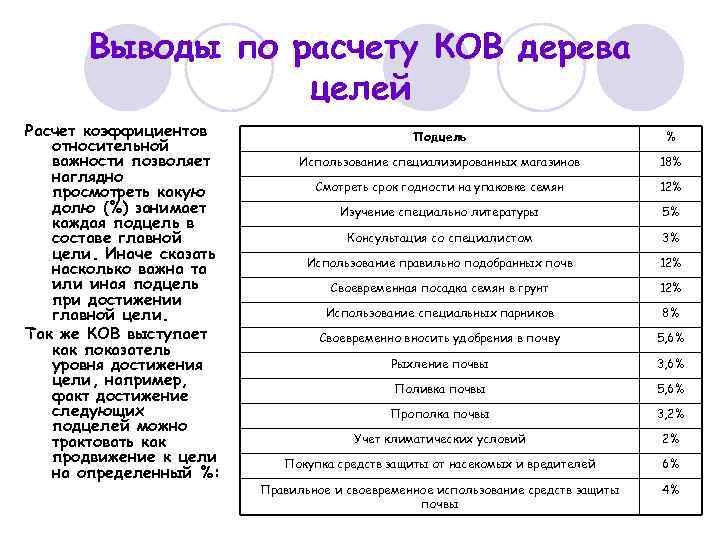

Выводы по расчету КОВ дерева целей Расчет коэффициентов относительной важности позволяет наглядно просмотреть какую долю (%) занимает каждая подцель в составе главной цели. Иначе сказать насколько важна та или иная подцель при достижении главной цели. Так же КОВ выступает как показатель уровня достижения цели, например, факт достижение следующих подцелей можно трактовать как продвижение к цели на определенный %: Подцель % Использование специализированных магазинов 18% Смотреть срок годности на упаковке семян 12% Изучение специально литературы 5% Консультация со специалистом 3% Использование правильно подобранных почв 12% Своевременная посадка семян в грунт 12% Использование специальных парников 8% Своевременно вносить удобрения в почву 5, 6% Рыхление почвы 3, 6% Поливка почвы 5, 6% Прополка почвы 3, 2% Учет климатических условий 2% Покупка средств защиты от насекомых и вредителей 6% Правильное и своевременное использование средств защиты почвы 4%

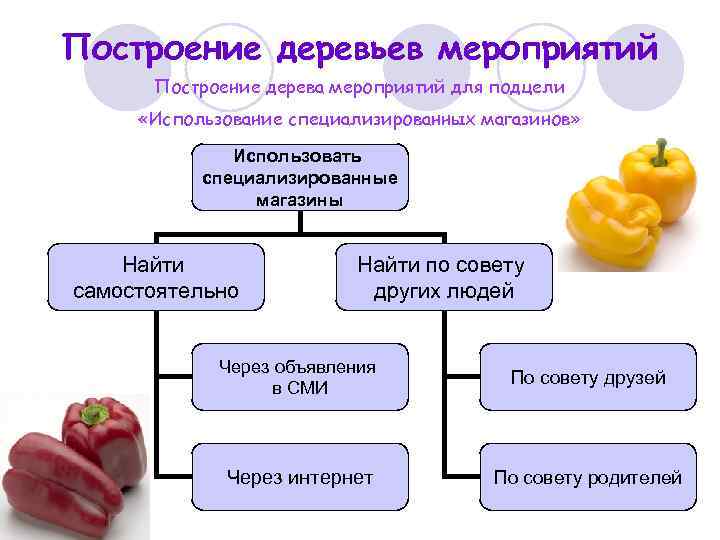

Построение деревьев мероприятий Построение дерева мероприятий для подцели «Использование специализированных магазинов» Использовать специализированные магазины Найти самостоятельно Найти по совету других людей Через объявления в СМИ По совету друзей Через интернет По совету родителей

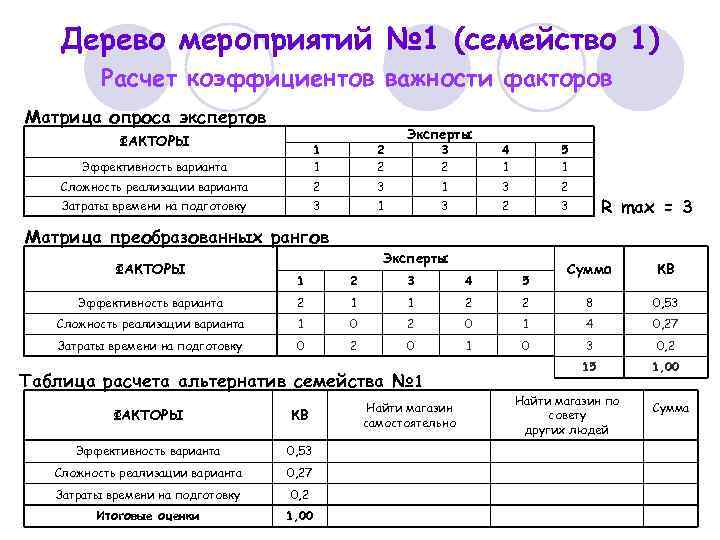

Дерево мероприятий № 1 (семейство 1) Расчет коэффициентов важности факторов Матрица опроса экспертов ФАКТОРЫ Эффективность варианта 1 1 2 2 Сложность реализации варианта 2 Затраты времени на подготовку 3 3 2 4 1 5 1 3 2 1 Матрица преобразованных рангов ФАКТОРЫ Эксперты 3 2 3 Эксперты Сумма КВ 2 8 0, 53 0 1 4 0, 27 1 0 3 0, 2 15 1, 00 1 2 3 4 5 Эффективность варианта 2 1 1 2 Сложность реализации варианта 1 0 2 Затраты времени на подготовку 0 2 0 Таблица расчета альтернатив семейства № 1 Найти магазин по совету других людей Найти магазин самостоятельно ФАКТОРЫ КВ Эффективность варианта 0, 53 Сложность реализации варианта 0, 27 Затраты времени на подготовку 0, 2 Итоговые оценки 1, 00 R max = 3 Сумма

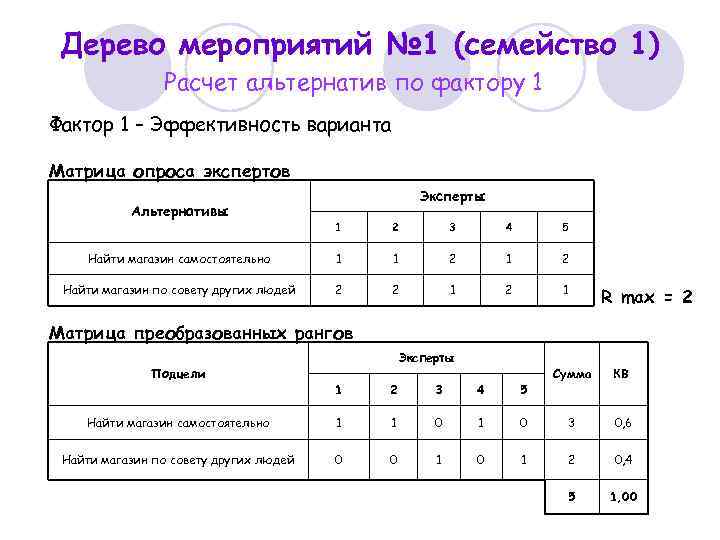

Дерево мероприятий № 1 (семейство 1) Расчет альтернатив по фактору 1 Фактор 1 – Эффективность варианта Матрица опроса экспертов Альтернативы Эксперты 1 2 3 4 5 Найти магазин самостоятельно 1 1 2 Найти магазин по совету других людей 2 2 1 R max = 2 Матрица преобразованных рангов Подцели Эксперты Сумма КВ 1 2 3 4 5 Найти магазин самостоятельно 1 1 0 3 0, 6 Найти магазин по совету других людей 0 0 1 2 0, 4 5 1, 00
Дерево мероприятий № 1 (семейство 1) Расчет альтернатив по фактору 2 Фактор 2 – Сложность реализации варианта Матрица опроса экспертов Альтернативы Эксперты 1 2 3 4 5 Найти магазин самостоятельно 1 1 1 2 1 Найти магазин по совету других людей 2 2 2 1 2 R max = 2 Матрица преобразованных рангов Подцели Эксперты Сумма КВ 1 2 3 4 5 Найти магазин самостоятельно 1 1 1 0 1 4 0, 8 Найти магазин по совету других людей 0 0 0 1 0, 2 5 1, 00

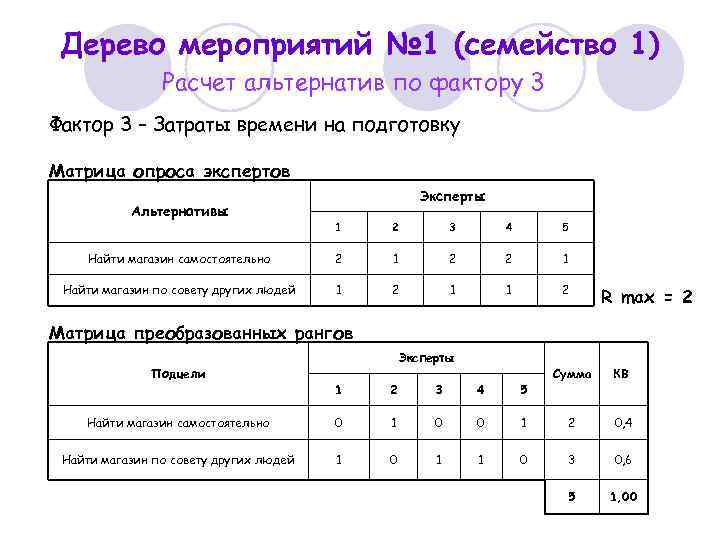

Дерево мероприятий № 1 (семейство 1) Расчет альтернатив по фактору 3 Фактор 3 – Затраты времени на подготовку Матрица опроса экспертов Альтернативы Эксперты 1 2 3 4 5 Найти магазин самостоятельно 2 1 2 2 1 Найти магазин по совету других людей 1 2 1 1 2 R max = 2 Матрица преобразованных рангов Подцели Эксперты Сумма КВ 1 2 3 4 5 Найти магазин самостоятельно 0 1 0 0 1 2 0, 4 Найти магазин по совету других людей 1 0 1 1 0 3 0, 6 5 1, 00

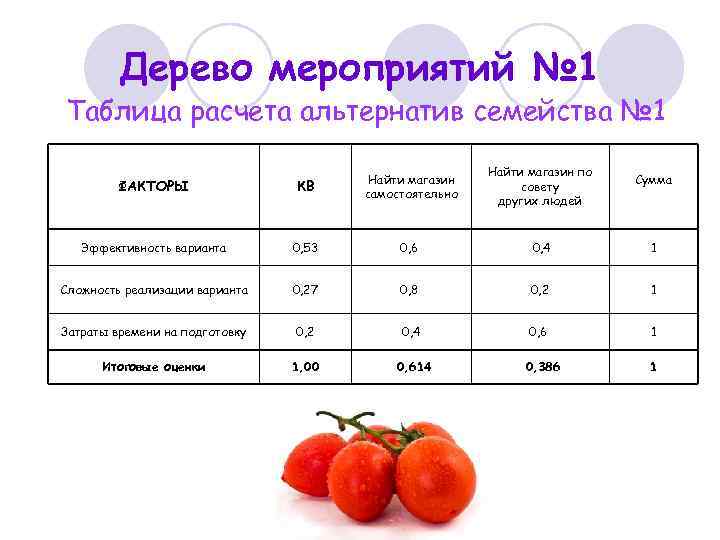

Дерево мероприятий № 1 Таблица расчета альтернатив семейства № 1 ФАКТОРЫ КВ Найти магазин самостоятельно Найти магазин по совету других людей Эффективность варианта 0, 53 0, 6 0, 4 1 Сложность реализации варианта 0, 27 0, 8 0, 2 1 Затраты времени на подготовку 0, 2 0, 4 0, 6 1 Итоговые оценки 1, 00 0, 614 0, 386 1 Сумма

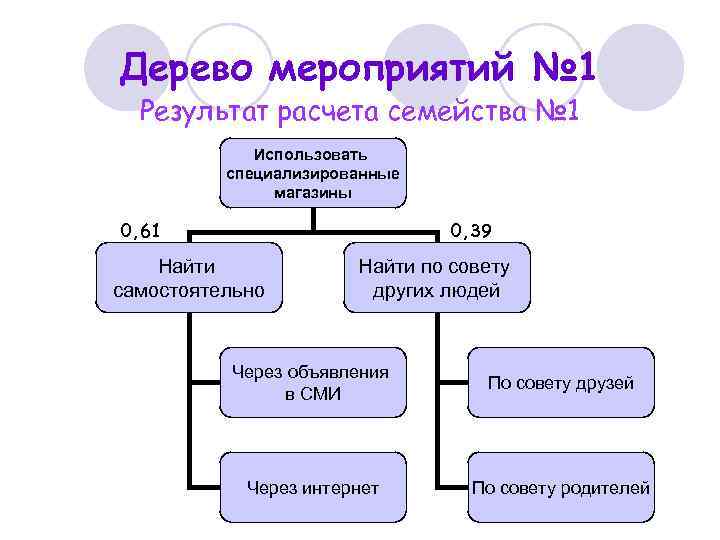

Дерево мероприятий № 1 Результат расчета семейства № 1 Использовать специализированные магазины 0, 61 0, 39 Найти самостоятельно Найти по совету других людей Через объявления в СМИ По совету друзей Через интернет По совету родителей

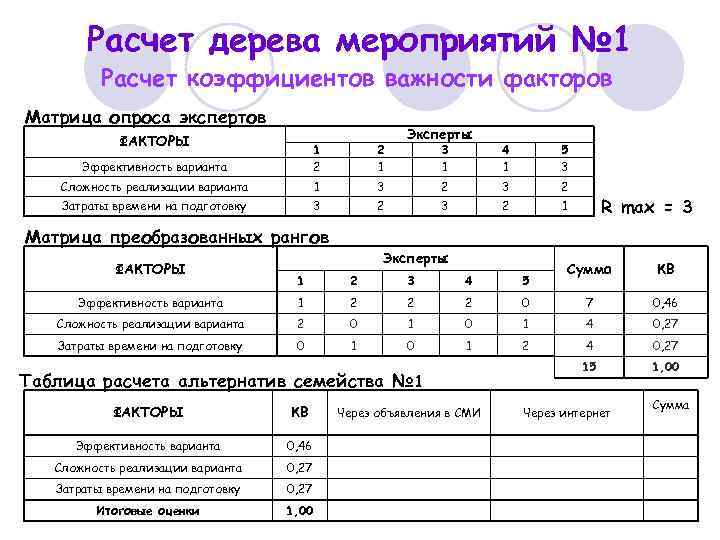

Расчет дерева мероприятий № 1 Расчет коэффициентов важности факторов Матрица опроса экспертов ФАКТОРЫ Эффективность варианта 1 2 2 1 Сложность реализации варианта 1 Затраты времени на подготовку 3 3 1 4 1 5 3 3 2 2 Матрица преобразованных рангов ФАКТОРЫ Эксперты 3 2 1 Эксперты Сумма КВ 0 7 0, 46 0 1 4 0, 27 1 2 4 0, 27 15 1, 00 1 2 3 4 5 Эффективность варианта 1 2 2 2 Сложность реализации варианта 2 0 1 Затраты времени на подготовку 0 1 0 Таблица расчета альтернатив семейства № 1 ФАКТОРЫ КВ Эффективность варианта 0, 46 Сложность реализации варианта 0, 27 Затраты времени на подготовку 0, 27 Итоговые оценки 1, 00 Через объявления в СМИ Через интернет R max = 3 Сумма

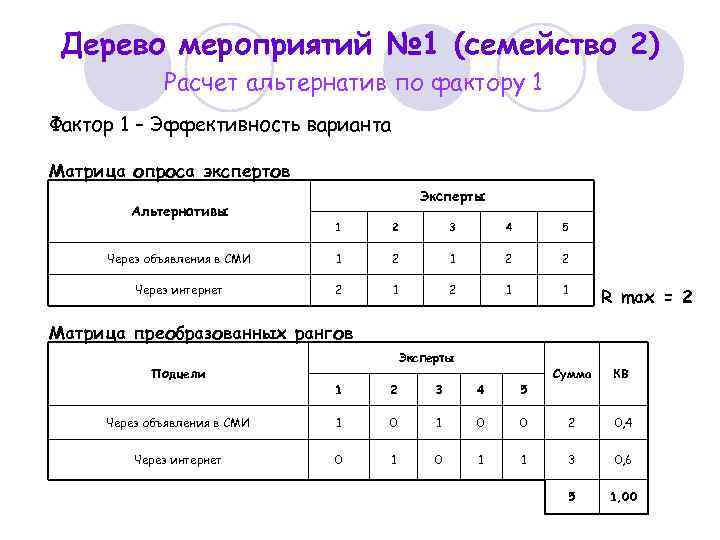

Дерево мероприятий № 1 (семейство 2) Расчет альтернатив по фактору 1 Фактор 1 – Эффективность варианта Матрица опроса экспертов Альтернативы Эксперты 1 2 3 4 5 Через объявления в СМИ 1 2 2 Через интернет 2 1 1 R max = 2 Матрица преобразованных рангов Подцели Эксперты Сумма КВ 1 2 3 4 5 Через объявления в СМИ 1 0 0 2 0, 4 Через интернет 0 1 1 3 0, 6 5 1, 00
Дерево мероприятий № 1 (семейство 2) Расчет альтернатив по фактору 2 Фактор 2 – Сложность реализации варианта Матрица опроса экспертов Альтернативы Эксперты 1 2 3 4 5 Через объявления в СМИ 1 1 1 2 1 Через интернет 2 2 2 1 2 R max = 2 Матрица преобразованных рангов Подцели Эксперты Сумма КВ 1 2 3 4 5 Через объявления в СМИ 1 1 1 0 1 4 0, 8 Через интернет 0 0 0 1 0, 2 5 1, 00

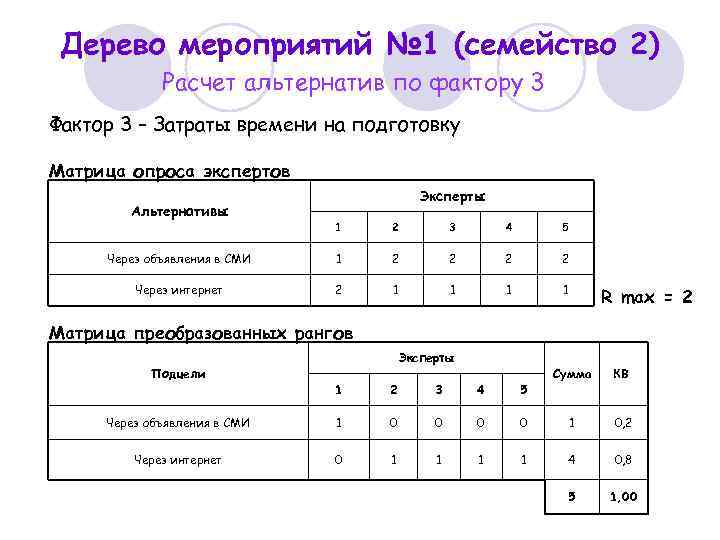

Дерево мероприятий № 1 (семейство 2) Расчет альтернатив по фактору 3 Фактор 3 – Затраты времени на подготовку Матрица опроса экспертов Альтернативы Эксперты 1 2 3 4 5 Через объявления в СМИ 1 2 2 Через интернет 2 1 1 R max = 2 Матрица преобразованных рангов Подцели Эксперты Сумма КВ 1 2 3 4 5 Через объявления в СМИ 1 0 0 1 0, 2 Через интернет 0 1 1 4 0, 8 5 1, 00

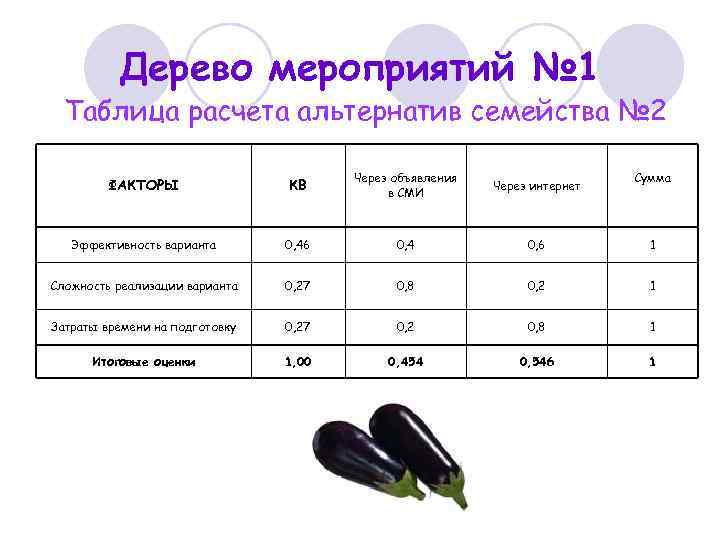

Дерево мероприятий № 1 Таблица расчета альтернатив семейства № 2 ФАКТОРЫ КВ Через объявления в СМИ Через интернет Сумма Эффективность варианта 0, 46 0, 4 0, 6 1 Сложность реализации варианта 0, 27 0, 8 0, 2 1 Затраты времени на подготовку 0, 27 0, 2 0, 8 1 Итоговые оценки 1, 00 0, 454 0, 546 1

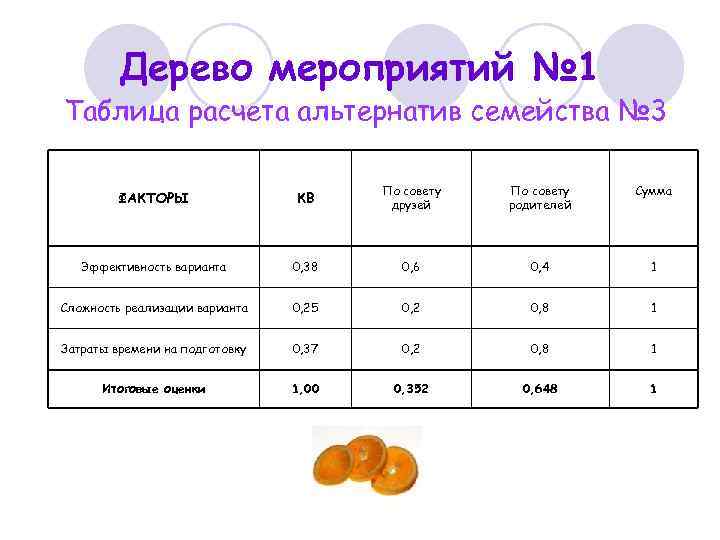

Дерево мероприятий № 1 Таблица расчета альтернатив семейства № 3 ФАКТОРЫ КВ По совету друзей По совету родителей Сумма Эффективность варианта 0, 38 0, 6 0, 4 1 Сложность реализации варианта 0, 25 0, 2 0, 8 1 Затраты времени на подготовку 0, 37 0, 2 0, 8 1 Итоговые оценки 1, 00 0, 352 0, 648 1

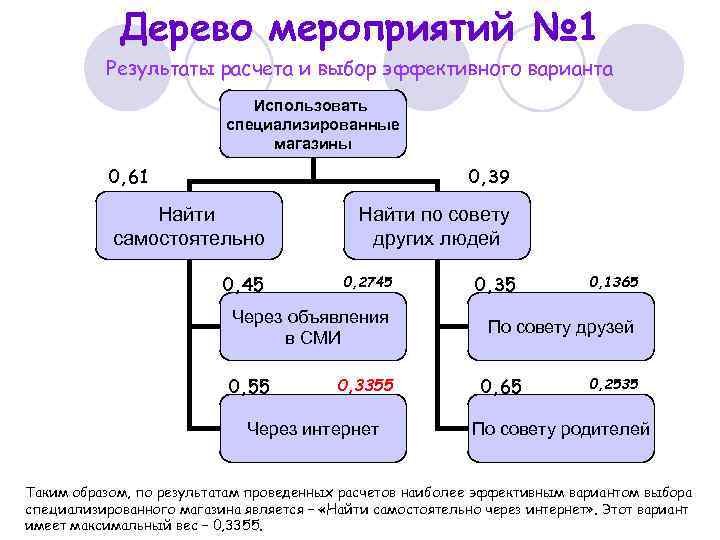

Дерево мероприятий № 1 Результаты расчета и выбор эффективного варианта Использовать специализированные магазины 0, 61 0, 39 Найти самостоятельно 0, 45 Найти по совету других людей 0, 2745 Через объявления в СМИ 0, 55 0, 3355 Через интернет 0, 35 0, 1365 По совету друзей 0, 65 0, 2535 По совету родителей Таким образом, по результатам проведенных расчетов наиболее эффективным вариантом выбора специализированного магазина является – «Найти самостоятельно через интернет» . Этот вариант имеет максимальный вес – 0, 3355.

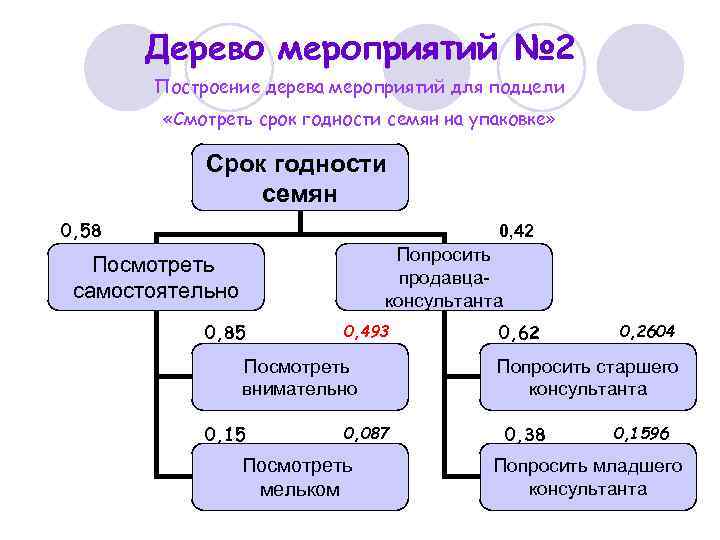

Дерево мероприятий № 2 Построение дерева мероприятий для подцели «Смотреть срок годности семян на упаковке» Срок годности семян 0, 58 0, 42 Попросить продавцаконсультанта Посмотреть самостоятельно 0, 85 0, 493 Посмотреть внимательно 0, 15 0, 087 Посмотреть мельком 0, 62 0, 2604 Попросить старшего консультанта 0, 38 0, 1596 Попросить младшего консультанта
Дерево мероприятий № 3 Построение дерева мероприятий для подцели «Изучение специальной литературы» Специальная литература 0, 63 0, 37 Купить самостоятельно 0, 45 Попросить купить других людей 0, 2835 Купить в магазине 0, 55 0, 3465 Купить в газетном ларьке 0, 71 0, 2627 Попросить маму 0, 29 0, 1073 Попросить папу

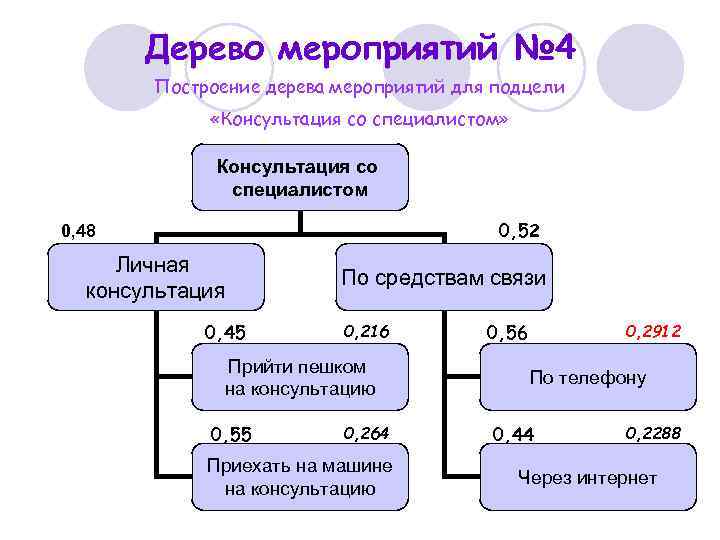

Дерево мероприятий № 4 Построение дерева мероприятий для подцели «Консультация со специалистом» Консультация со специалистом 0, 52 0, 48 Личная консультация 0, 45 По средствам связи 0, 216 Прийти пешком на консультацию 0, 55 0, 264 Приехать на машине на консультацию 0, 56 0, 2912 По телефону 0, 44 0, 2288 Через интернет
Дерево мероприятий № 5 Построение дерева мероприятий для подцели «Использование правильно подобранных почв» Подобрать правильно почву* 0, 57 0, 43 Подобрать самостоятельно, использую литературу 0, 40 С помощью специалиста 0, 172 Купить в специализированном магазине 0, 60 0, 258 Купить у опытного садовода 0, 74 0, 4218 Заказать по телефону 0, 26 0, 1482 Заказать через интернет * - имеется ввиду, что для каждого вида растений необходима своя почва, которая в зависимости от потребностей растения насыщается определенными минералами и вспомогательными элементами.

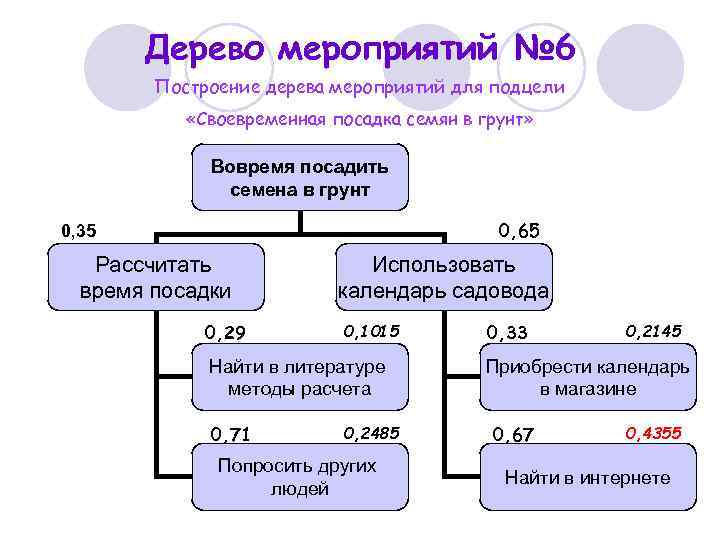

Дерево мероприятий № 6 Построение дерева мероприятий для подцели «Своевременная посадка семян в грунт» Вовремя посадить семена в грунт 0, 65 0, 35 Рассчитать время посадки 0, 29 Использовать календарь садовода 0, 1015 Найти в литературе методы расчета 0, 71 0, 2485 Попросить других людей 0, 33 0, 2145 Приобрести календарь в магазине 0, 67 0, 4355 Найти в интернете

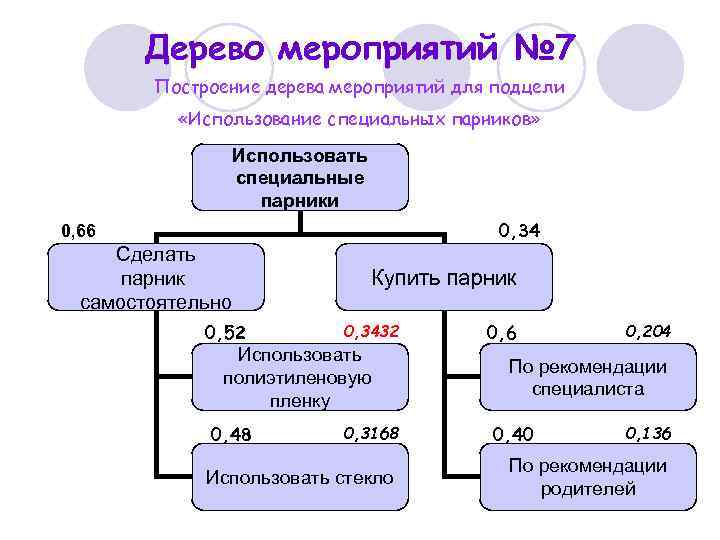

Дерево мероприятий № 7 Построение дерева мероприятий для подцели «Использование специальных парников» Использовать специальные парники 0, 34 0, 66 Сделать парник самостоятельно 0, 52 Купить парник 0, 3432 Использовать полиэтиленовую пленку 0, 48 0, 3168 Использовать стекло 0, 6 0, 204 По рекомендации специалиста 0, 40 0, 136 По рекомендации родителей

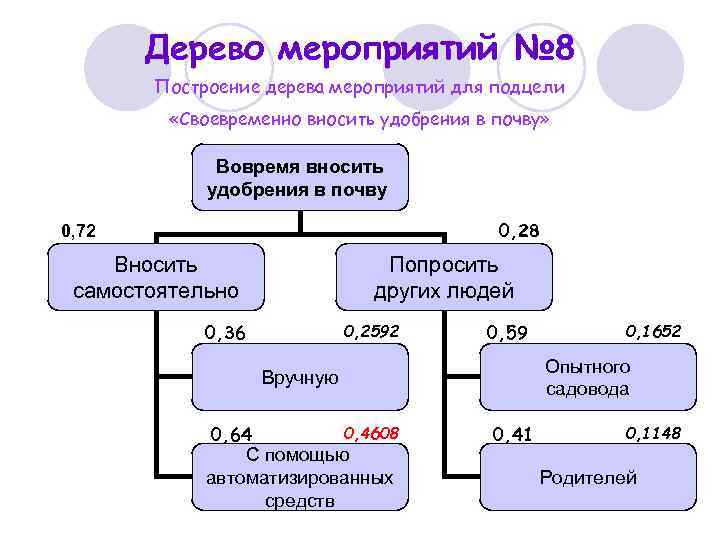

Дерево мероприятий № 8 Построение дерева мероприятий для подцели «Своевременно вносить удобрения в почву» Вовремя вносить удобрения в почву 0, 28 0, 72 Вносить самостоятельно Попросить других людей 0, 36 0, 2592 0, 59 Опытного садовода Вручную 0, 64 0, 1652 0, 4608 С помощью автоматизированных средств 0, 41 0, 1148 Родителей

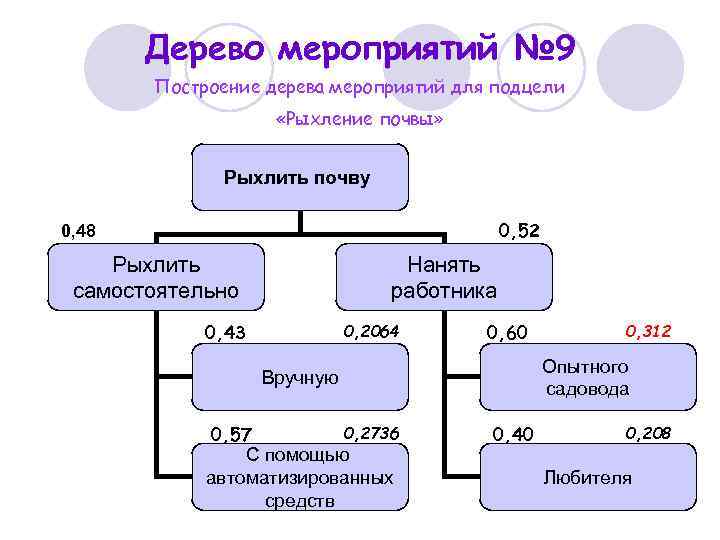

Дерево мероприятий № 9 Построение дерева мероприятий для подцели «Рыхление почвы» Рыхлить почву 0, 52 0, 48 Рыхлить самостоятельно Нанять работника 0, 43 0, 2064 0, 60 Опытного садовода Вручную 0, 57 0, 312 0, 2736 С помощью автоматизированных средств 0, 40 0, 208 Любителя
Дерево мероприятий № 10 Построение дерева мероприятий для подцели «Поливка почвы» Поливать почву 0, 45 0, 55 Поливать самостоятельно Нанять работника 0, 41 0, 2255 0, 54 Опытного садовода С помощью лейки 0, 59 0, 3245 С помощью шланга 0, 243 0, 46 0, 207 Любителя

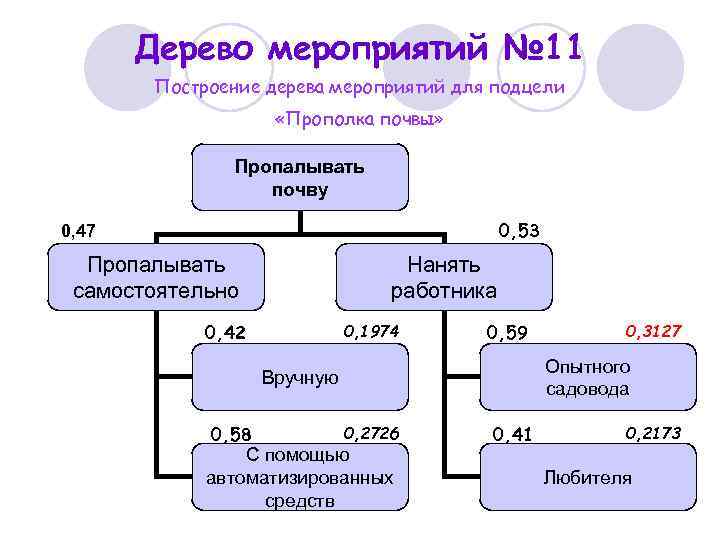

Дерево мероприятий № 11 Построение дерева мероприятий для подцели «Прополка почвы» Пропалывать почву 0, 53 0, 47 Пропалывать самостоятельно Нанять работника 0, 42 0, 1974 0, 59 Опытного садовода Вручную 0, 58 0, 3127 0, 2726 С помощью автоматизированных средств 0, 41 0, 2173 Любителя

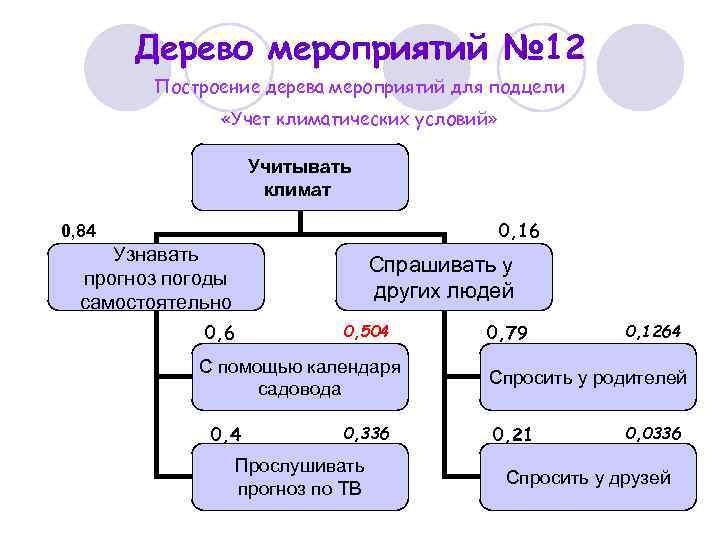

Дерево мероприятий № 12 Построение дерева мероприятий для подцели «Учет климатических условий» Учитывать климат 0, 16 0, 84 Узнавать прогноз погоды самостоятельно Спрашивать у других людей 0, 6 0, 504 С помощью календаря садовода 0, 4 0, 336 Прослушивать прогноз по ТВ 0, 79 0, 1264 Спросить у родителей 0, 21 0, 0336 Спросить у друзей

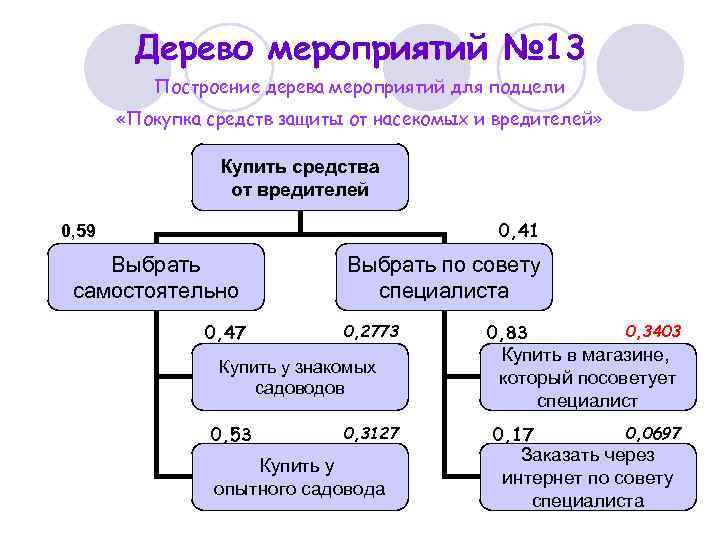

Дерево мероприятий № 13 Построение дерева мероприятий для подцели «Покупка средств защиты от насекомых и вредителей» Купить средства от вредителей 0, 41 0, 59 Выбрать самостоятельно 0, 47 Выбрать по совету специалиста 0, 2773 Купить у знакомых садоводов 0, 53 0, 3127 Купить у опытного садовода 0, 83 0, 3403 Купить в магазине, который посоветует специалист 0, 17 0, 0697 Заказать через интернет по совету специалиста

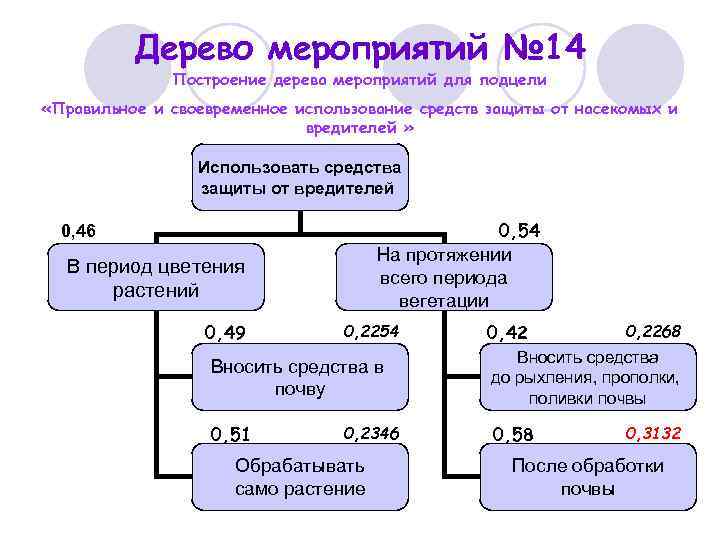

Дерево мероприятий № 14 Построение дерева мероприятий для подцели «Правильное и своевременное использование средств защиты от насекомых и вредителей » Использовать средства защиты от вредителей 0, 54 0, 46 На протяжении всего периода вегетации В период цветения растений 0, 49 0, 2254 0, 42 0, 2268 Вносить средства в почву Вносить средства до рыхления, прополки, поливки почвы 0, 51 0, 58 0, 2346 Обрабатывать само растение 0, 3132 После обработки почвы

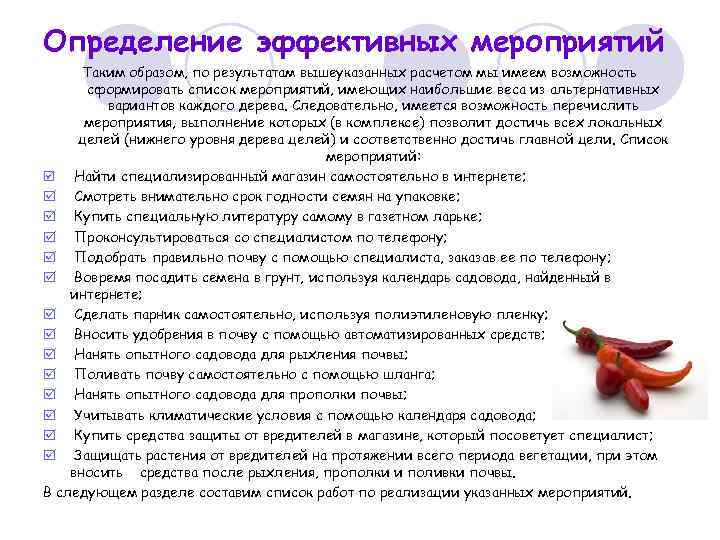

Определение эффективных мероприятий Таким образом, по результатам вышеуказанных расчетом мы имеем возможность сформировать список мероприятий, имеющих наибольшие веса из альтернативных вариантов каждого дерева. Следовательно, имеется возможность перечислить мероприятия, выполнение которых (в комплексе) позволит достичь всех локальных целей (нижнего уровня дерева целей) и соответственно достичь главной цели. Список мероприятий: þ Найти специализированный магазин самостоятельно в интернете; þ Смотреть внимательно срок годности семян на упаковке; þ Купить специальную литературу самому в газетном ларьке; þ Проконсультироваться со специалистом по телефону; þ Подобрать правильно почву с помощью специалиста, заказав ее по телефону; þ Вовремя посадить семена в грунт, используя календарь садовода, найденный в интернете; þ Сделать парник самостоятельно, используя полиэтиленовую пленку; þ Вносить удобрения в почву с помощью автоматизированных средств; þ Нанять опытного садовода для рыхления почвы; þ Поливать почву самостоятельно с помощью шланга; þ Нанять опытного садовода для прополки почвы; þ Учитывать климатические условия с помощью календаря садовода; þ Купить средства защиты от вредителей в магазине, который посоветует специалист; þ Защищать растения от вредителей на протяжении всего периода вегетации, при этом вносить средства после рыхления, прополки и поливки почвы. В следующем разделе составим список работ по реализации указанных мероприятий.
Сетевой график реализации мероприятий Построение сетевого графика (набор работ) Обозначение работы Содержание работы Предшествующая работа A Найти специализированный магазин самостоятельно в интернете (для покупки семян); B Смотреть внимательно срок годности семян на упаковке; C Купить специальную литературу самому в газетном ларьке; D Проконсультироваться со специалистом по телефону; F Подобрать правильно почву с помощью специалиста, заказав ее по телефону; G Вовремя посадить семена в грунт, используя календарь садовода, найденный в интернете; H Сделать парник самостоятельно, используя полиэтиленовую пленку; G I Вносить удобрения в почву с помощью автоматизированных средств; H J Нанять опытного садовода для рыхления почвы; I K Поливать почву самостоятельно с помощью шланга; I L Нанять опытного садовода для прополки почвы; I M Учитывать климатические условия с помощью календаря садовода; N Купить средства защиты от вредителей в магазине, который посоветует специалист; O Защищать растения от вредителей на протяжении всего периода вегетации, при этом вносить средства после рыхления, прополки и поливки почвы. A D B, C, F J, K, L D M, N

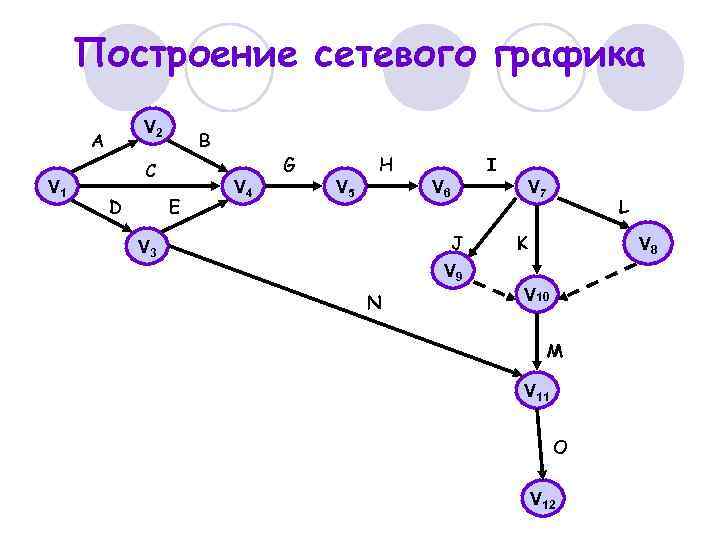

Построение сетевого графика V 2 A V 1 B C D E G V 4 H V 5 I V 6 V 7 J V 3 L K V 8 V 9 N V 10 M V 11 O V 12
Сетевой график реализации мероприятий Построение сетевого графика (длительности работ) Обозначение работы Содержание работы Длительность работы, дни A Найти специализированный магазин самостоятельно в интернете (для покупки семян); 2 B Смотреть внимательно срок годности семян на упаковке; 1 C Купить специальную литературу самому в газетном ларьке; 2 D Проконсультироваться со специалистом по телефону; 1 F Подобрать правильно почву с помощью специалиста, заказав ее по телефону; 5 G Вовремя посадить семена в грунт, используя календарь садовода, найденный в интернете; 7 H Сделать парник самостоятельно, используя полиэтиленовую пленку; 7 I Вносить удобрения в почву с помощью автоматизированных средств; 3 J Нанять опытного садовода для рыхления почвы; 2 K Поливать почву самостоятельно с помощью шланга; 2 L Нанять опытного садовода для прополки почвы; 2 M Учитывать климатические условия с помощью календаря садовода; 1 N Купить средства защиты от вредителей в магазине, который посоветует специалист; 1 O Защищать растения от вредителей на протяжении всего периода вегетации, при этом вносить средства после рыхления, прополки и поливки почвы. 7
Построение сетевого графика E=2 E=0 L=0 V 1 A V 2 2 L=5 B C D 1 2 F 5 E=6 1 L=6 V 4 E=13 G L=13 7 E=20 H V 5 L=20 7 I V 6 J E=25 V 3 L=25 E=1 L=1 E=23 L=23 3 V 7 L E=25 L=25 2 2 K V 9 2 V 10 N V 8 E=25 L=25 1 M 1 E=26 V 11 L=26 O 7 V 12 E=33 L=33

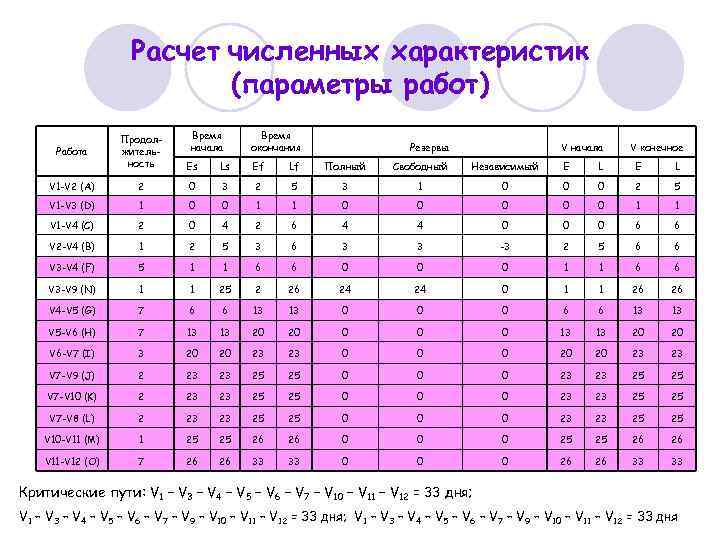

Расчет численных характеристик (параметры работ) Время начала Время окончания Продолжительность Es Ls Ef Lf Полный Свободный Независимый E L V 1 -V 2 (A) 2 0 3 2 5 3 1 0 0 0 2 5 V 1 -V 3 (D) 1 0 0 1 1 0 0 0 1 1 V 1 -V 4 (С) 2 0 4 2 6 4 4 0 0 0 6 6 V 2 -V 4 (B) 1 2 5 3 6 3 3 -3 2 5 6 6 V 3 -V 4 (F) 5 1 1 6 6 0 0 0 1 1 6 6 V 3 -V 9 (N) 1 1 25 2 26 24 24 0 1 1 26 26 V 4 -V 5 (G) 7 6 6 13 13 0 0 0 6 6 13 13 V 5 -V 6 (H) 7 13 13 20 20 0 13 13 20 20 V 6 -V 7 (I) 3 20 20 23 23 0 0 0 20 20 23 23 V 7 -V 9 (J) 2 23 23 25 25 0 0 0 23 23 25 25 V 7 -V 10 (K) 2 23 23 25 25 0 0 0 23 23 25 25 V 7 -V 8 (L) 2 23 23 25 25 0 0 0 23 23 25 25 V 10 -V 11 (M) 1 25 25 26 26 0 0 0 25 25 26 26 V 11 -V 12 (O) 7 26 26 33 33 0 0 0 26 26 33 33 Работа Резервы V начала V конечное Критические пути: V 1 – V 3 – V 4 – V 5 – V 6 – V 7 – V 10 – V 11 – V 12 = 33 дня; V 1 – V 3 – V 4 – V 5 – V 6 – V 7 – V 9 – V 10 – V 11 – V 12 = 33 дня
Заключение В основе методов и получаемых с применением системного анализа результатов лежит понятие системы (целенаправленной системы). При решении любой проблемы очень важным и значимым является представить её именно в виде системы. Система – это множество объектов с набором связей между ними и их свойствами, то есть всё, состоящее из связанных друг с другом частей. При этом части (объекты) функционируют во времени как единое целое, они работают ради единой цели, стоящей перед системой в целом. Таким образом, проблема разбивается на определённые части (подцели), анализ которых позволяет приблизиться к выполнению главной цели. Механизм, который рассматривает, анализирует и ищет причины возникновения проблемы называется системным анализом. Особенности самого системного анализа вытекает из самой природы сложных систем. Имея в качестве цели ликвидацию проблемы или, как минимум, выяснение её причин, системный анализ привлекает для этого широкий набор средств, использует возможности различных наук и практической сферы деятельности. Значимой характеристикой системного анализа является то, что в любой области деятельности каждое решение есть следствие поиска из множества возможных вариантов лучшего варианта. Наилучшими являются варианты, в полной мере соответствующие объективным законам общественного развития. При рассмотрении настоящей проблемы поиск наилучших вариантов ведётся с помощью методов экспертного оценивания и построения дерева мероприятий. После расчета коэффициентов относительной важности и коэффициентов важности факторов делается выбор в пользу наилучшего варианта из альтернативных. Именно с помощью системного анализа мы имеем возможность представить сложившуюся проблему так, что каждый шаг (то есть решение каждой подцели нижнего уровня) ведет к достижению главной цели. При этом необходимо отметить, что отдельные компоненты системного анализа, как правило, не обеспечивают в полной мере решения сложных проблем, но они дают возможность представить проблему так, что она станет более понятной и структурированной. Таким образом, системный анализ действительно помогает решить разнообразные проблемы на основе системного подхода и представления объекта исследования в виде системы.

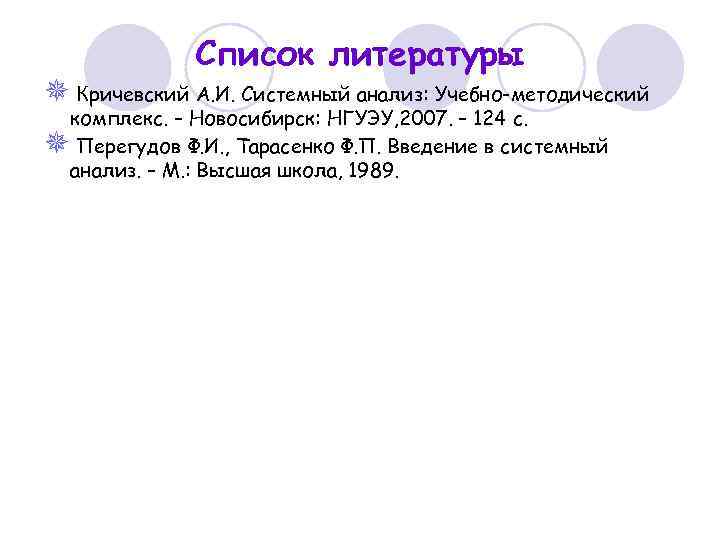

Список литературы ¯ Кричевский А. И. Системный анализ: Учебно-методический комплекс. – Новосибирск: НГУЭУ, 2007. – 124 с. ¯ Перегудов Ф. И. , Тарасенко Ф. П. Введение в системный анализ. – М. : Высшая школа, 1989.
