Казахский национальный университет им. аль-Фараби Военная кафедра Цикл материальной части ПВО Учебная дисциплина «Огневая подготовка» Тема 1: «Стрелковое оружия, гранаты, осколочные и противотанковые гранаты» Занятие 1: «Стрелковое оружие и гранатомёты» 1
Стрелковое оружие подразделений ПВО Учебные вопросы: 1. Назначение, боевые свойства, общее устройства стрелкового оружия и гранатометов. 2. Принцип действия автоматики. 3. Устройство и назначение отдельных частей и механизмов. 4. Возможные задержки при стрельбе и способы их устранения. 2

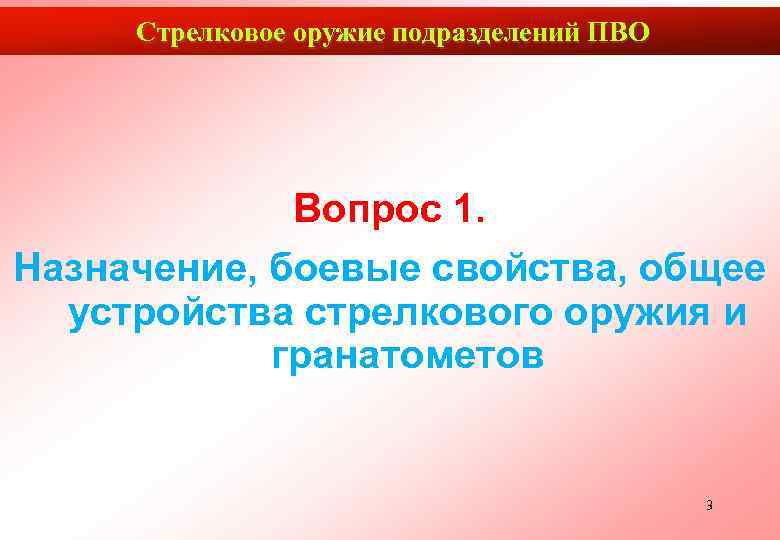

Стрелковое оружие подразделений ПВО Вопрос 1. Назначение, боевые свойства, общее устройства стрелкового оружия и гранатометов 3

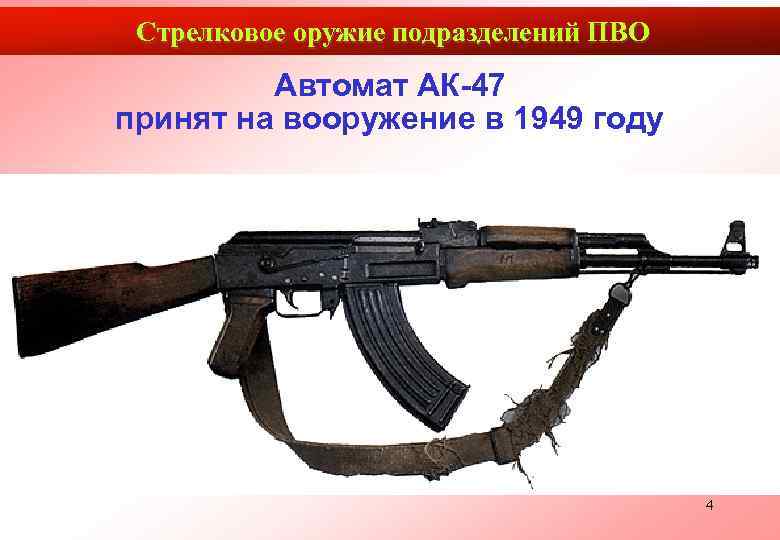

Стрелковое оружие подразделений ПВО Автомат АК-47 принят на вооружение в 1949 году 4

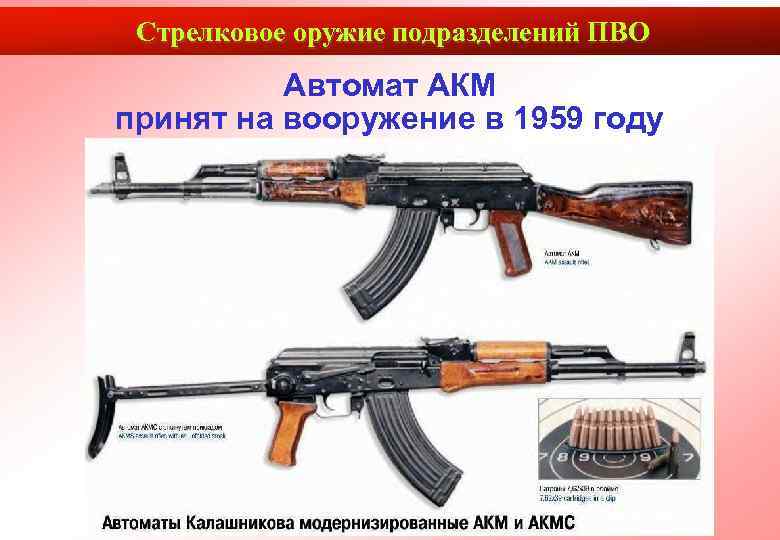

Стрелковое оружие подразделений ПВО Автомат АКМ принят на вооружение в 1959 году 5

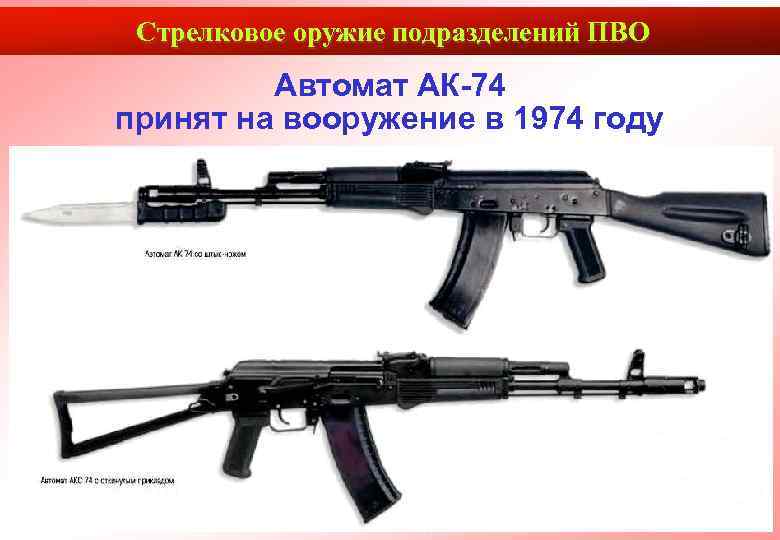

Стрелковое оружие подразделений ПВО Автомат АК-74 принят на вооружение в 1974 году 6

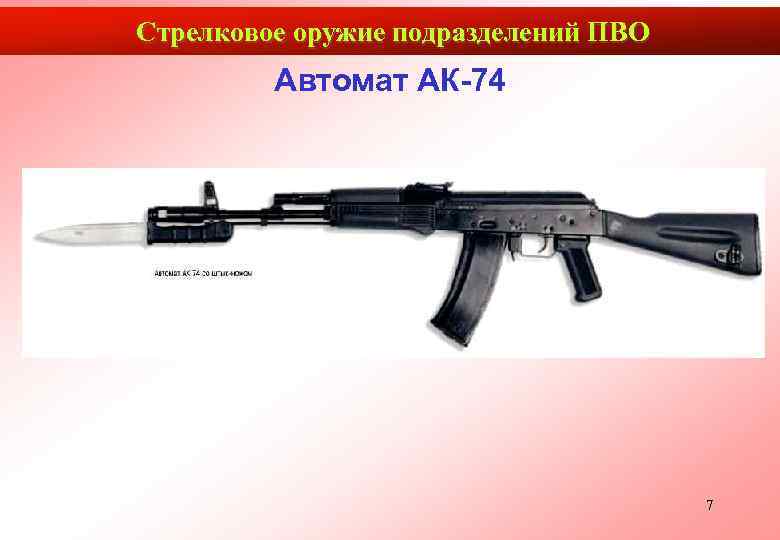

Стрелковое оружие подразделений ПВО Автомат АК-74 7

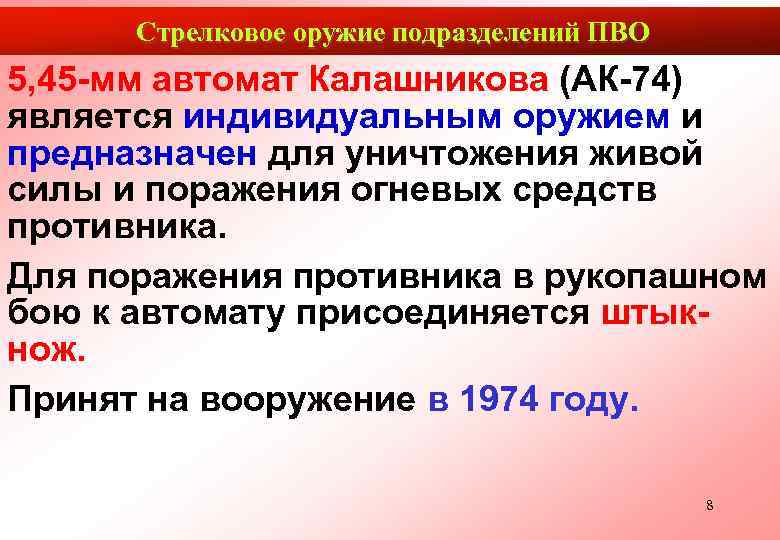

Стрелковое оружие подразделений ПВО 5, 45 -мм автомат Калашникова (АК-74) является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык- нож. Принят на вооружение в 1974 году. 8

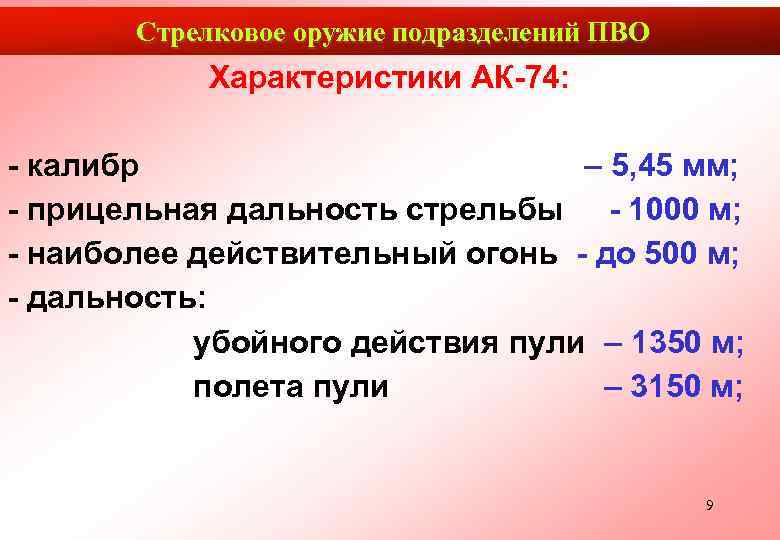

Стрелковое оружие подразделений ПВО Характеристики АК-74: - калибр – 5, 45 мм; - прицельная дальность стрельбы - 1000 м; - наиболее действительный огонь - до 500 м; - дальность: убойного действия пули – 1350 м; полета пули – 3150 м; 9

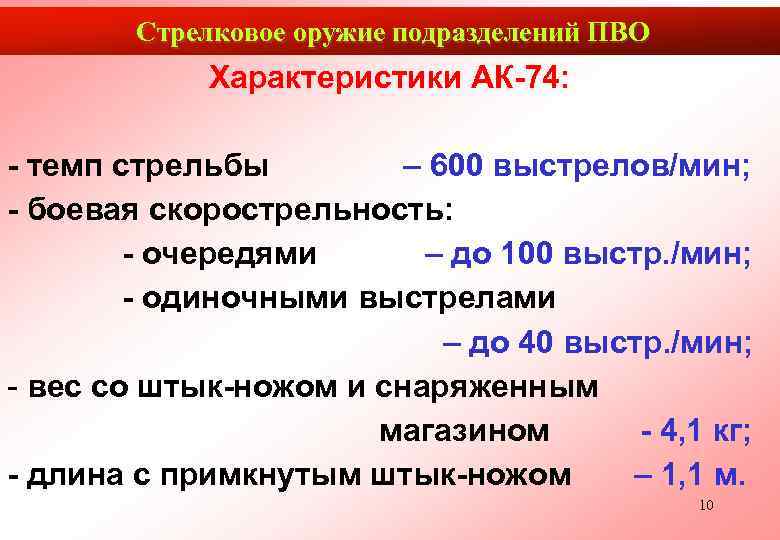

Стрелковое оружие подразделений ПВО Характеристики АК-74: - темп стрельбы – 600 выстрелов/мин; - боевая скорострельность: - очередями – до 100 выстр. /мин; - одиночными выстрелами – до 40 выстр. /мин; - вес со штык-ножом и снаряженным магазином - 4, 1 кг; - длина с примкнутым штык-ножом – 1, 1 м. 10

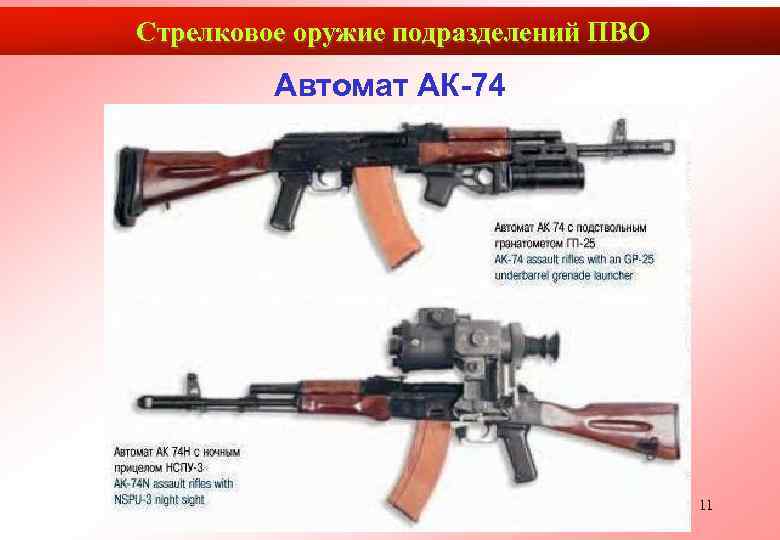

Стрелковое оружие подразделений ПВО Автомат АК-74 11

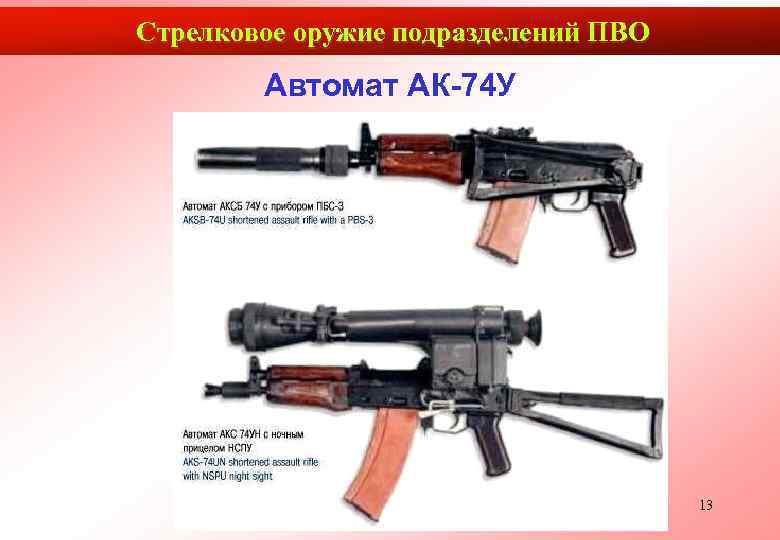

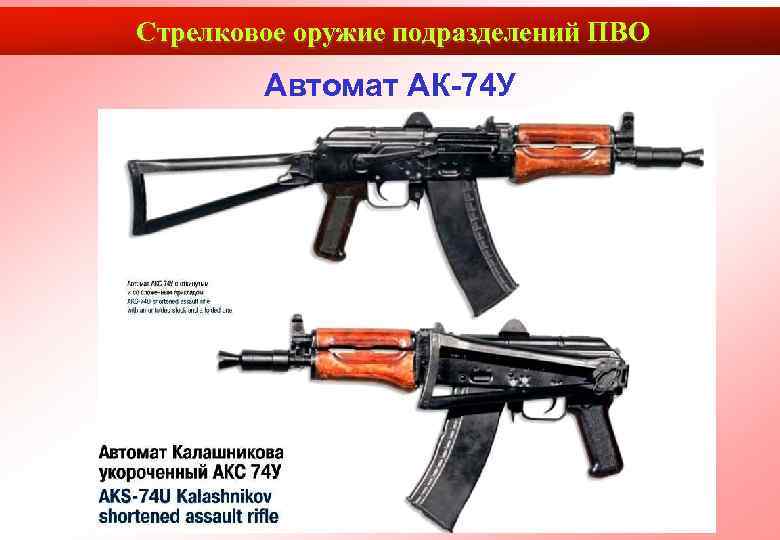

Стрелковое оружие подразделений ПВО Автомат АК-74 У 12
Стрелковое оружие подразделений ПВО Автомат АК-74 У 13
Стрелковое оружие подразделений ПВО Автомат АК-74 14
Стрелковое оружие подразделений ПВО 9 -мм пистолет Макарова (ПМ) 15
Стрелковое оружие подразделений ПВО 9 -мм пистолет Макарова (ПМ) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях. Принят на вооружение в 1951 году. Огонь из пистолета ведется одиночными выстрелами. 16

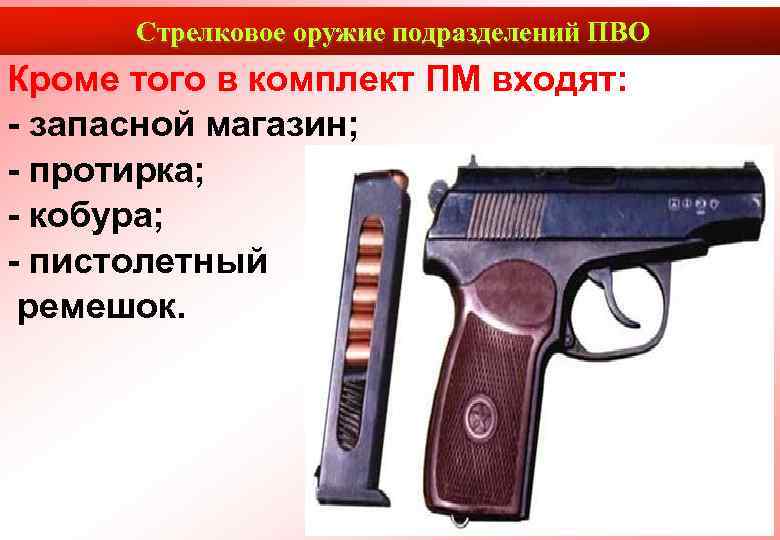

Стрелковое оружие подразделений ПВО Кроме того в комплект ПМ входят: - запасной магазин; - протирка; - кобура; - пистолетный ремешок. 17

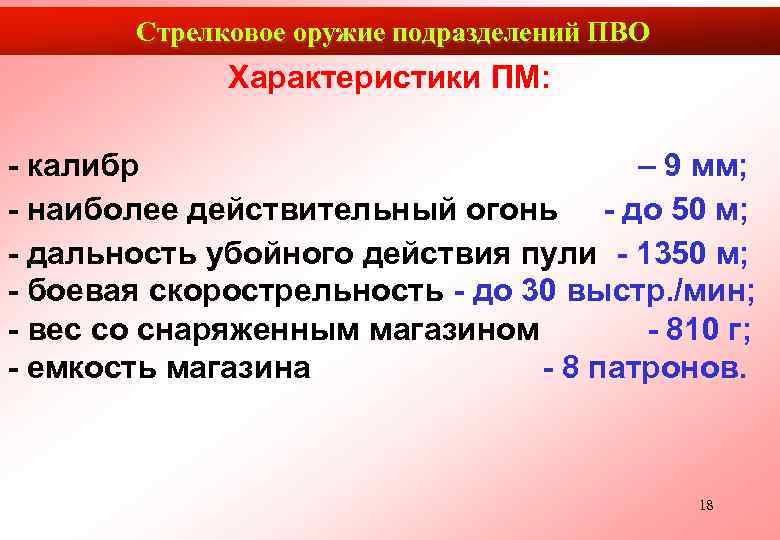

Стрелковое оружие подразделений ПВО Характеристики ПМ: - калибр – 9 мм; - наиболее действительный огонь - до 50 м; - дальность убойного действия пули - 1350 м; - боевая скорострельность - до 30 выстр. /мин; - вес со снаряженным магазином - 810 г; - емкость магазина - 8 патронов. 18

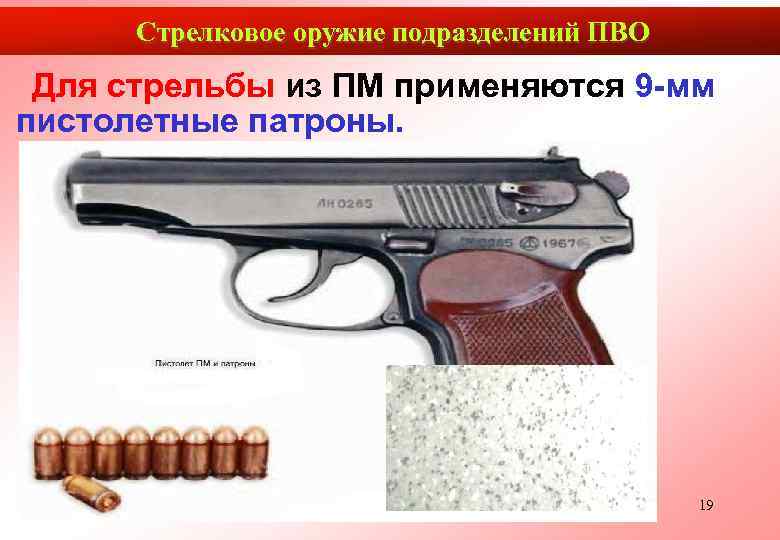

Стрелковое оружие подразделений ПВО Для стрельбы из ПМ применяются 9 -мм пистолетные патроны. 19
Неполная разборка ПМ Извлечь магазин, отвести Оттянуть спусковую скобу вниз затвор назад и убедиться, что в патроннике нет патрона Снять со ствола возвратную 20 Отделить затвор от рамки пружину
Стрелковое оружие подразделений ПВО 9 – мм ПМ 21
Стрелковое оружие подразделений ПВО Ручной противотанковый гранатомет РПГ-7 предназначен для поражения бронированных целей, живой силы и огневых средств противника, находящихся в легких укрытиях. 22

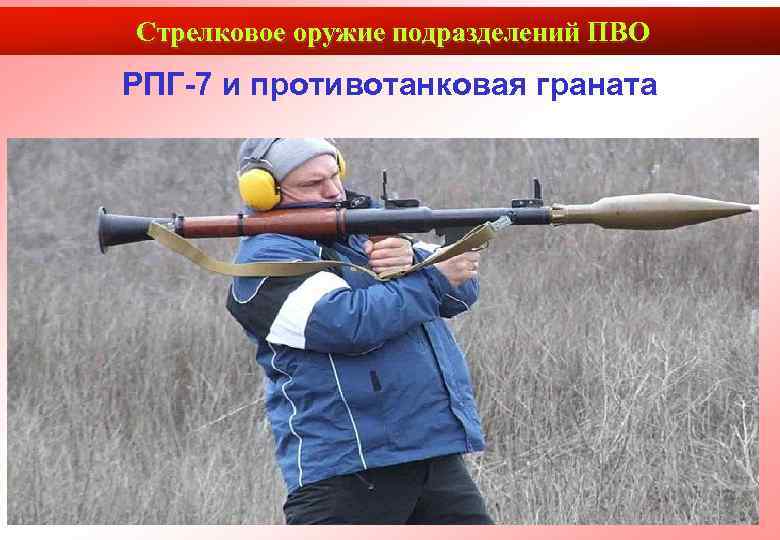

Стрелковое оружие подразделений ПВО РПГ-7 и противотанковая граната 23
Стрелковое оружие подразделений ПВО РПГ-7 в боевом положении 24
Стрелковое оружие подразделений ПВО В комплект РПГ-7 входит сумка для гранат. 25

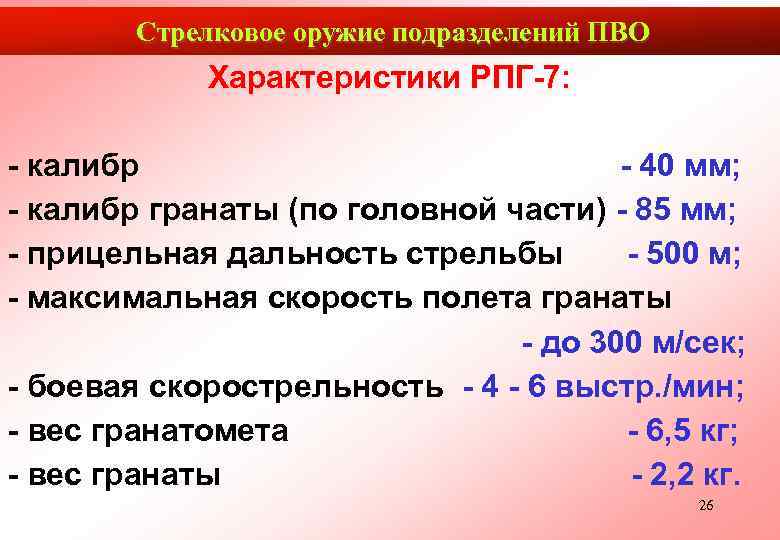

Стрелковое оружие подразделений ПВО Характеристики РПГ-7: - калибр - 40 мм; - калибр гранаты (по головной части) - 85 мм; - прицельная дальность стрельбы - 500 м; - максимальная скорость полета гранаты - до 300 м/сек; - боевая скорострельность - 4 - 6 выстр. /мин; - вес гранатомета - 6, 5 кг; - вес гранаты - 2, 2 кг. 26

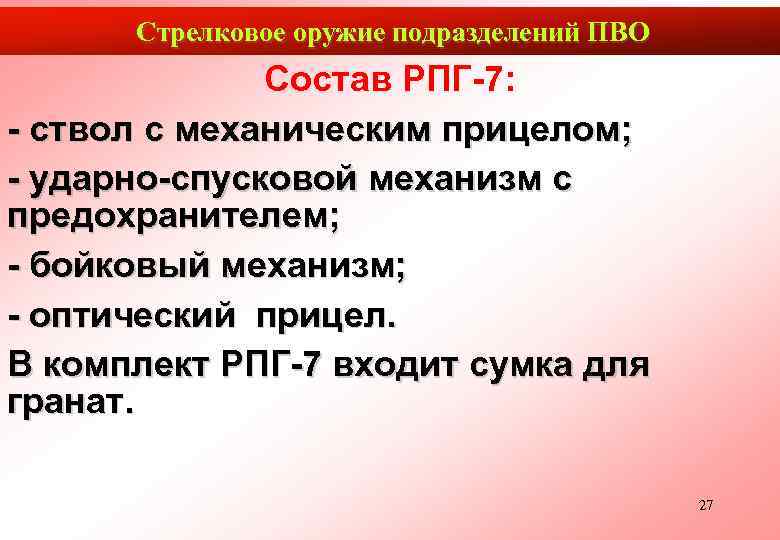

Стрелковое оружие подразделений ПВО Состав РПГ-7: - ствол с механическим прицелом; - ударно-спусковой механизм с предохранителем; - бойковый механизм; - оптический прицел. В комплект РПГ-7 входит сумка для гранат. 27

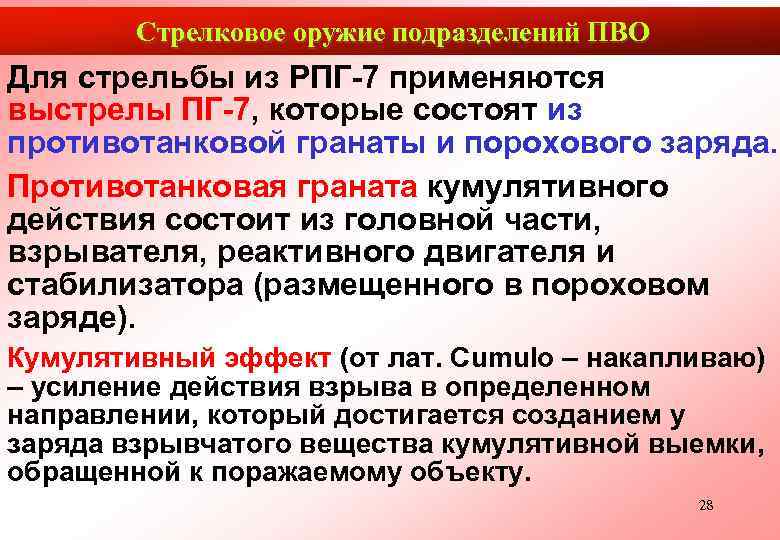

Стрелковое оружие подразделений ПВО Для стрельбы из РПГ-7 применяются выстрелы ПГ-7, которые состоят из противотанковой гранаты и порохового заряда. Противотанковая граната кумулятивного действия состоит из головной части, взрывателя, реактивного двигателя и стабилизатора (размещенного в пороховом заряде). Кумулятивный эффект (от лат. Cumulo – накапливаю) – усиление действия взрыва в определенном направлении, который достигается созданием у заряда взрывчатого вещества кумулятивной выемки, обращенной к поражаемому объекту. 28

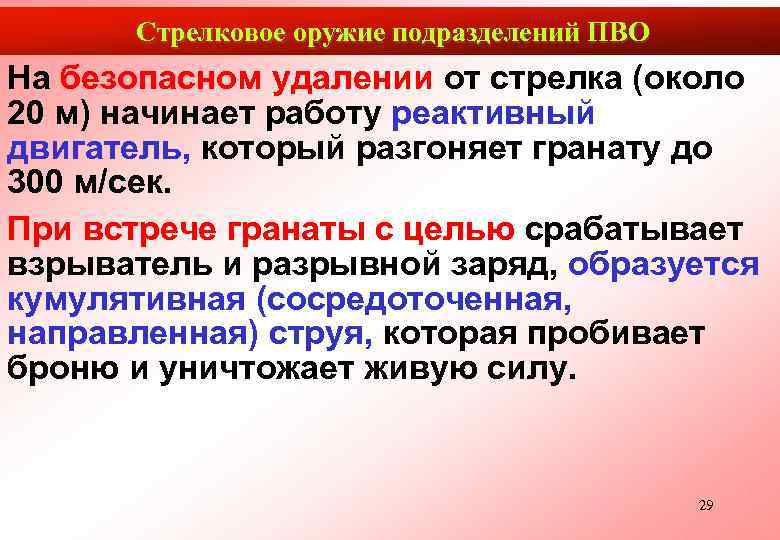

Стрелковое оружие подразделений ПВО На безопасном удалении от стрелка (около 20 м) начинает работу реактивный двигатель, который разгоняет гранату до 300 м/сек. При встрече гранаты с целью срабатывает взрыватель и разрывной заряд, образуется кумулятивная (сосредоточенная, направленная) струя, которая пробивает броню и уничтожает живую силу. 29

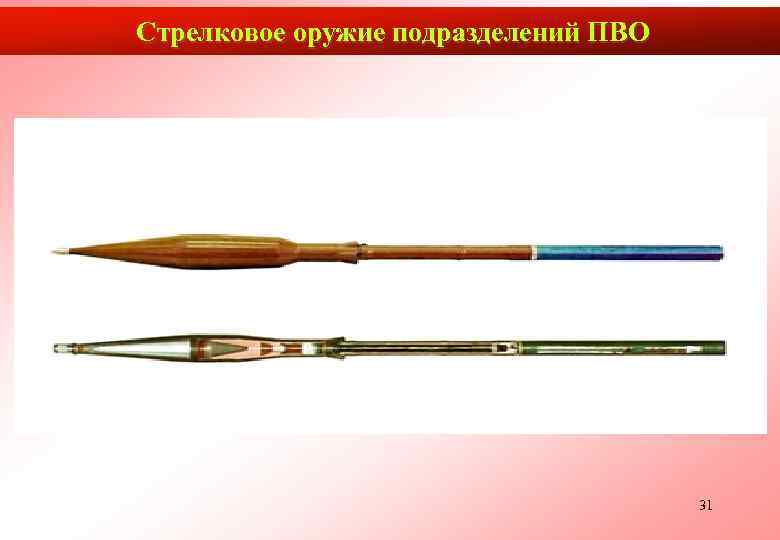

Стрелковое оружие подразделений ПВО РПГ-7 30
Стрелковое оружие подразделений ПВО 31
Вопрос 2. Принцип действия автоматики 32

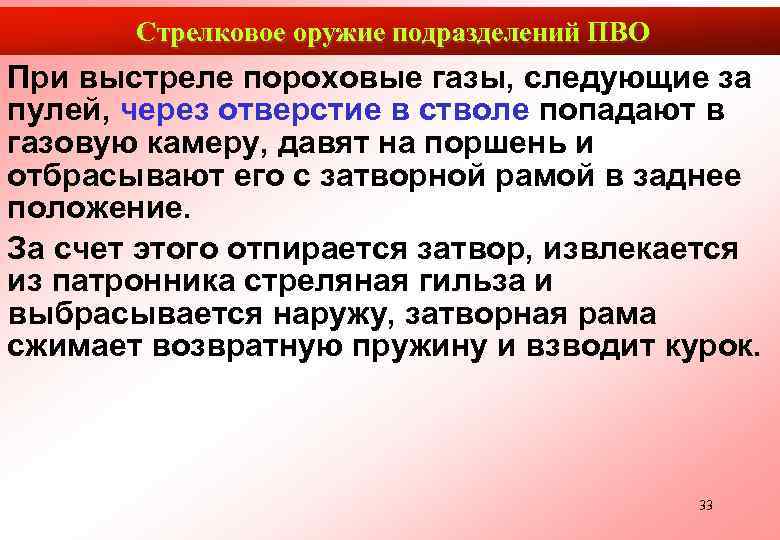

Стрелковое оружие подразделений ПВО При выстреле пороховые газы, следующие за пулей, через отверстие в стволе попадают в газовую камеру, давят на поршень и отбрасывают его с затворной рамой в заднее положение. За счет этого отпирается затвор, извлекается из патронника стреляная гильза и выбрасывается наружу, затворная рама сжимает возвратную пружину и взводит курок. 33

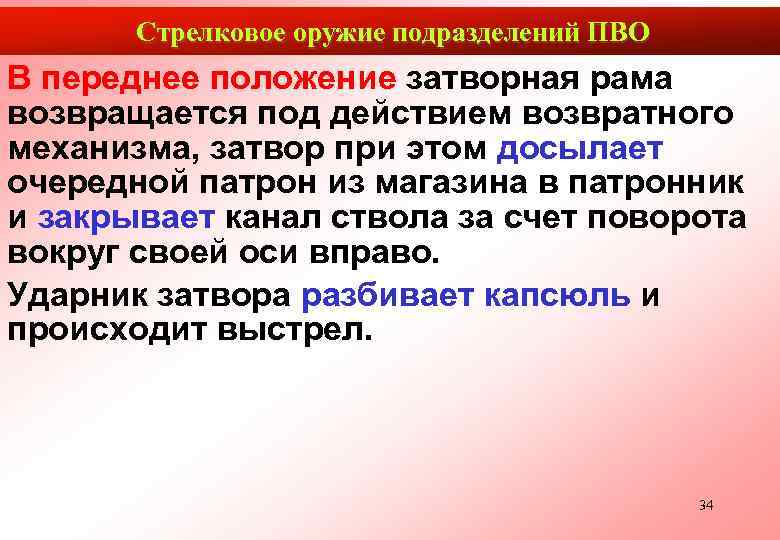

Стрелковое оружие подразделений ПВО В переднее положение затворная рама возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола за счет поворота вокруг своей оси вправо. Ударник затвора разбивает капсюль и происходит выстрел. 34

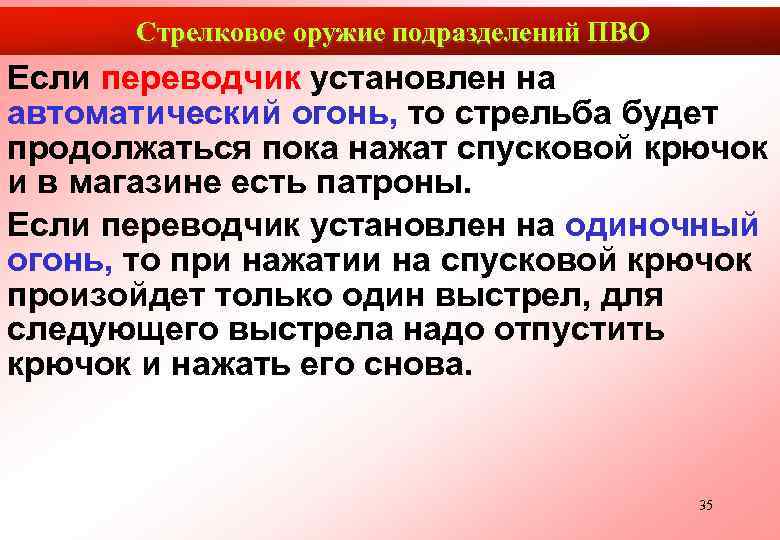

Стрелковое оружие подразделений ПВО Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться пока нажат спусковой крючок и в магазине есть патроны. Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел, для следующего выстрела надо отпустить крючок и нажать его снова. 35

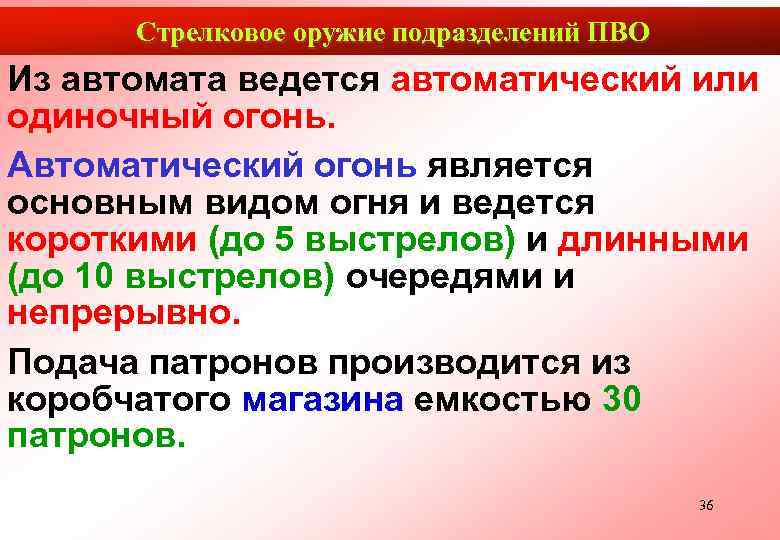

Стрелковое оружие подразделений ПВО Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня и ведется короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов производится из коробчатого магазина емкостью 30 патронов. 36
Стрелковое оружие подразделений ПВО Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру. 37

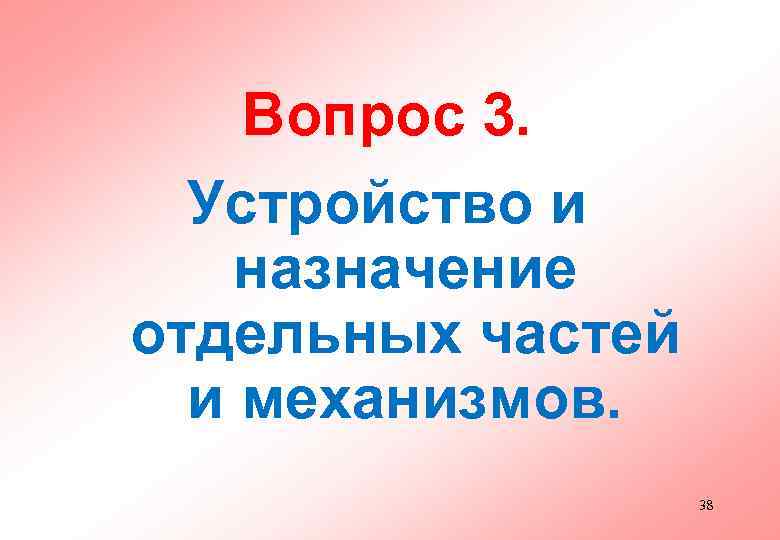

Вопрос 3. Устройство и назначение отдельных частей и механизмов. 38
Стрелковое оружие подразделений ПВО Состав автомата АК-74 39

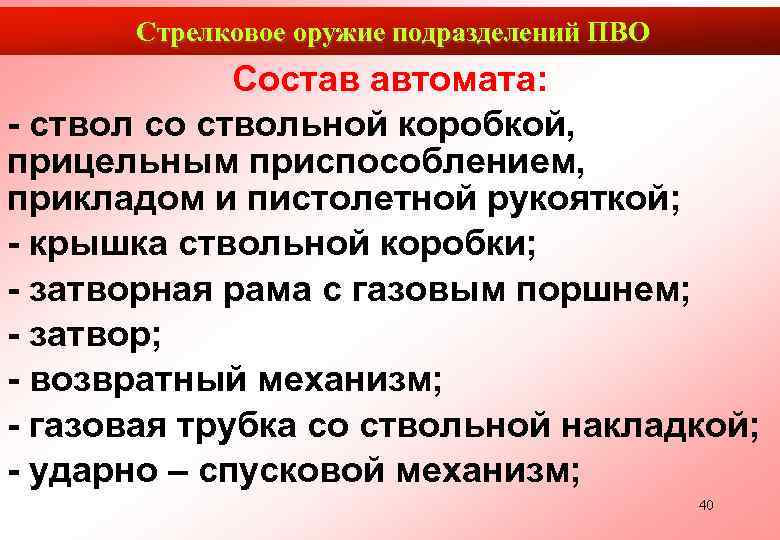

Стрелковое оружие подразделений ПВО Состав автомата: - ствол со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой; - крышка ствольной коробки; - затворная рама с газовым поршнем; - затвор; - возвратный механизм; - газовая трубка со ствольной накладкой; - ударно – спусковой механизм; 40
Затвор с ударником, выбрасывателем и Ударно – спусковой предохранителем механизм Затворная задержка Возвратная пружина Рамка со стволом и спусковой скобой Магазин 41 Рукоятка с винтом

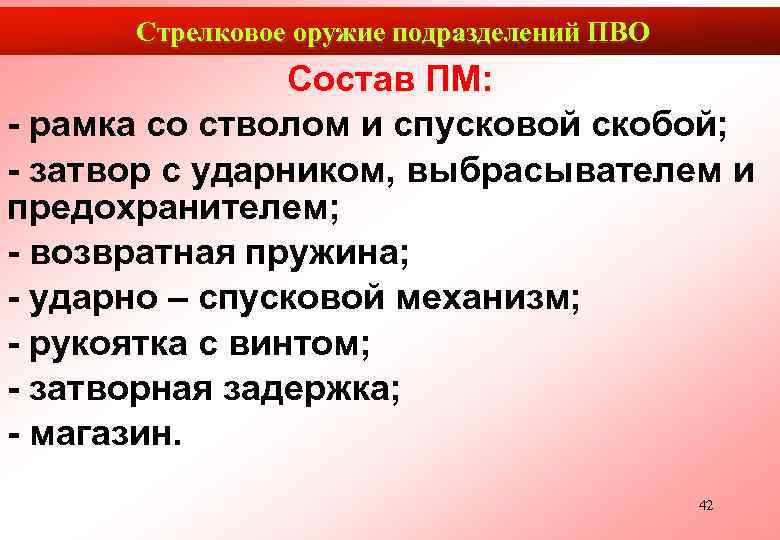

Стрелковое оружие подразделений ПВО Состав ПМ: - рамка со стволом и спусковой скобой; - затвор с ударником, выбрасывателем и предохранителем; - возвратная пружина; - ударно – спусковой механизм; - рукоятка с винтом; - затворная задержка; - магазин. 42

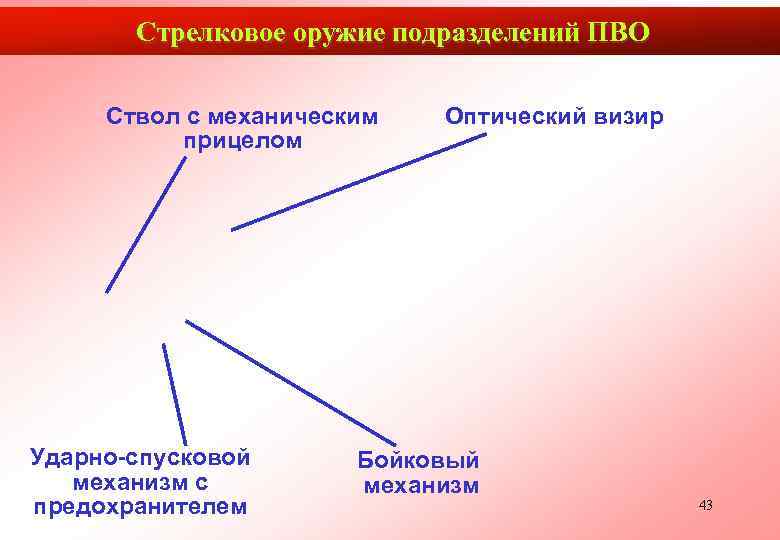

Стрелковое оружие подразделений ПВО Ствол с механическим Оптический визир прицелом Ударно-спусковой Бойковый механизм с механизм предохранителем 43

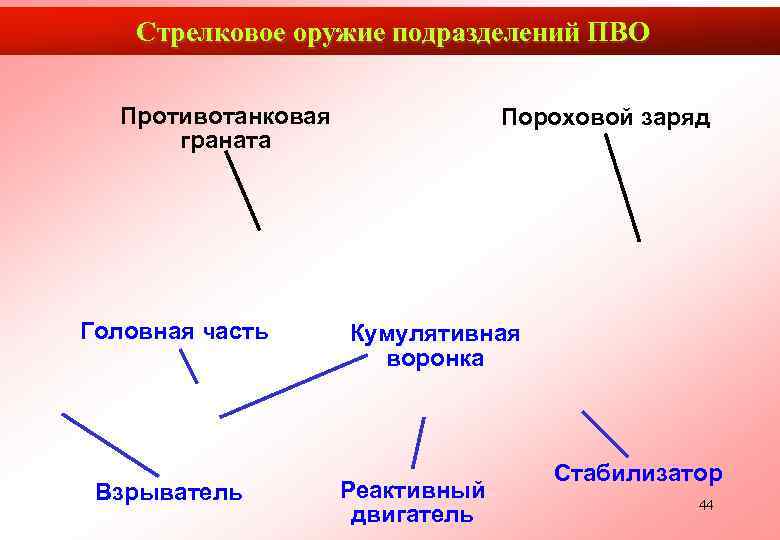

Стрелковое оружие подразделений ПВО Противотанковая Пороховой заряд граната Головная часть Кумулятивная воронка Стабилизатор Взрыватель Реактивный 44 двигатель

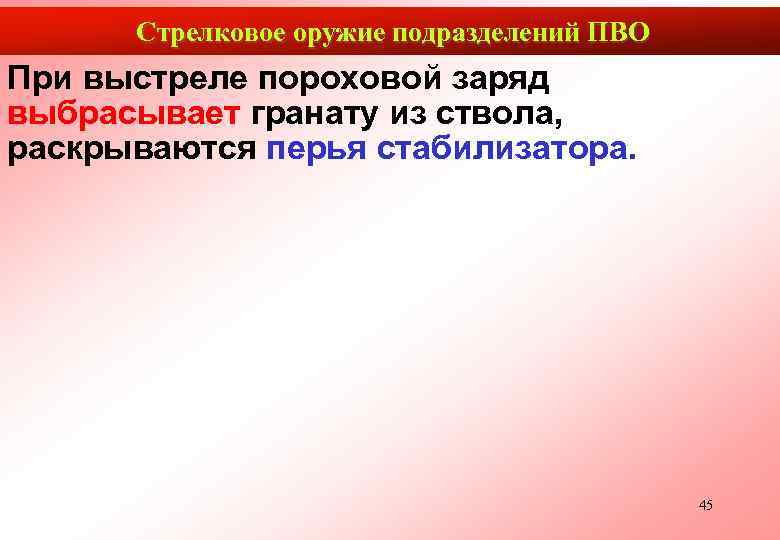

Стрелковое оружие подразделений ПВО При выстреле пороховой заряд выбрасывает гранату из ствола, раскрываются перья стабилизатора. 45

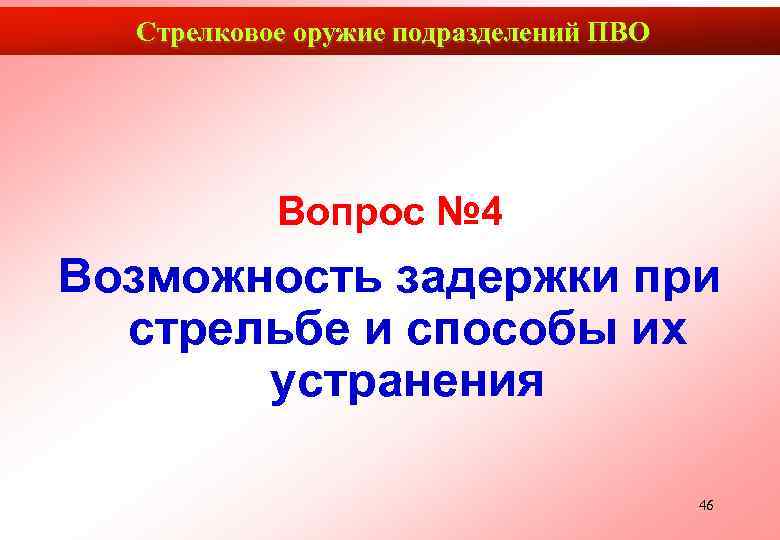

Стрелковое оружие подразделений ПВО Вопрос № 4 Возможность задержки при стрельбе и способы их устранения 46

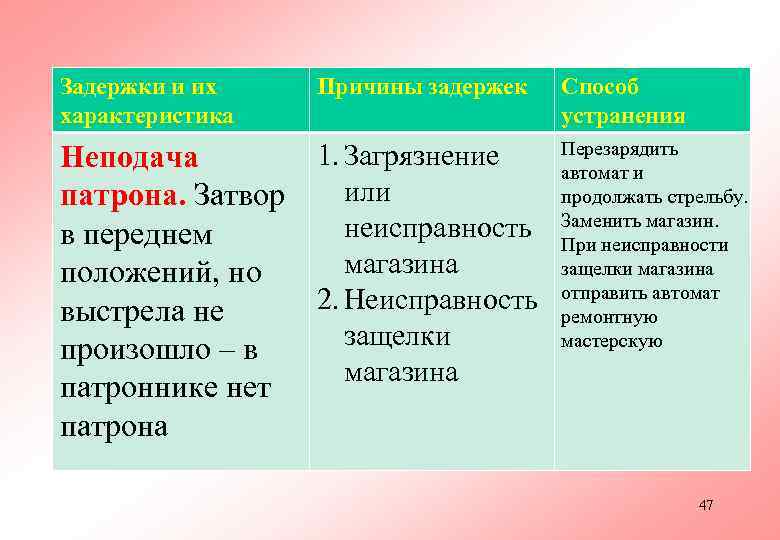

Задержки и их Причины задержек Способ характеристика устранения 1. Загрязнение Перезарядить Неподача автомат и патрона. Затвор или продолжать стрельбу. неисправность Заменить магазин. в переднем При неисправности положений, но магазина защелки магазина 2. Неисправность отправить автомат выстрела не ремонтную произошло – в защелки мастерскую магазина патроннике нет патрона 47

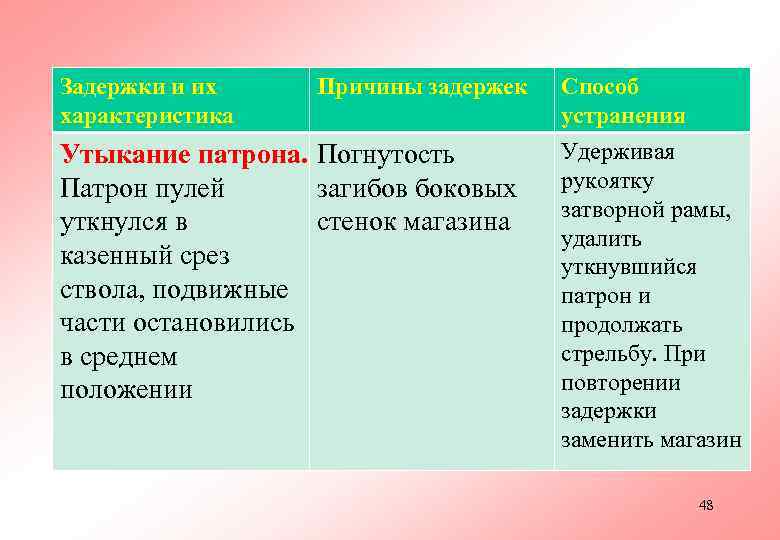

Задержки и их Причины задержек Способ характеристика устранения Утыкание патрона. Погнутость Удерживая Патрон пулей загибов боковых рукоятку затворной рамы, уткнулся в стенок магазина удалить казенный срез уткнувшийся ствола, подвижные патрон и части остановились продолжать в среднем стрельбу. При положении повторении задержки заменить магазин 48
Задержки и их Причины задержек Способ характеристика устранения Осечка. Затвор в 1. Неисправность Перезарядить патрона автомат и переднем продолжать стрельбу. положении, патрон 2. Неисправность При повторении ударника или задержки осмотреть в патроннике, курок ударно- и прочистить спущен-выстрела не спускового ударник и ударно- произошло механизма; спусковой механизм; при их поломке или загрязнение или износе автомат застывание отправить в смазки ремонтную мастерскую. 49

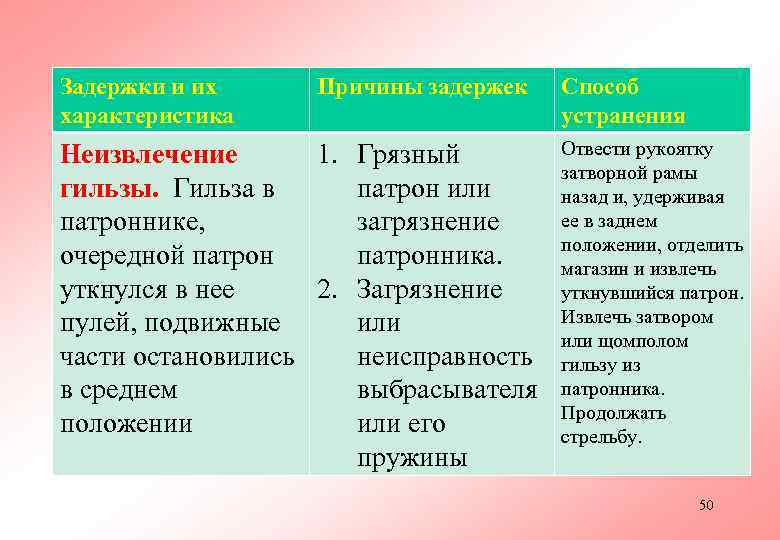

Задержки и их Причины задержек Способ характеристика устранения Неизвлечение 1. Грязный Отвести рукоятку затворной рамы гильзы. Гильза в патрон или назад и, удерживая патроннике, загрязнение ее в заднем положении, отделить очередной патронника. магазин и извлечь уткнулся в нее 2. Загрязнение уткнувшийся патрон. пулей, подвижные или Извлечь затвором или щомполом части остановились неисправность гильзу из в среднем выбрасывателя патронника. Продолжать положении или его стрельбу. пружины 50

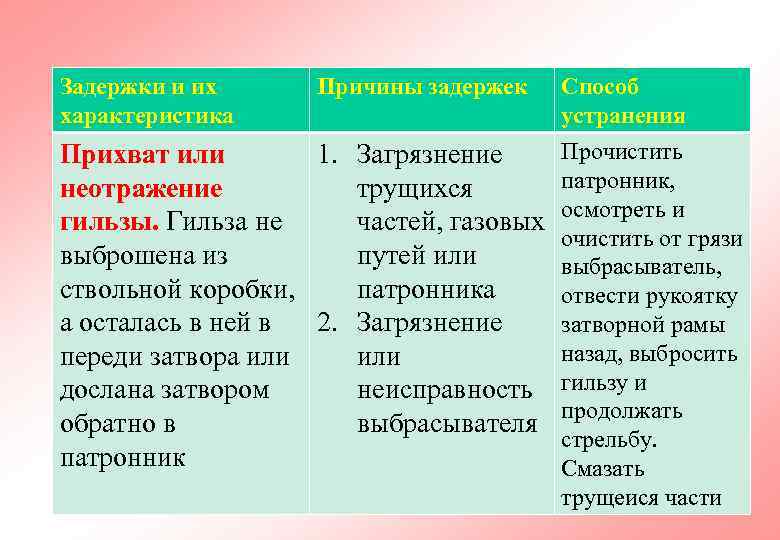

Задержки и их Причины задержек Способ характеристика устранения Прихват или 1. Загрязнение Прочистить неотражение трущихся патронник, осмотреть и гильзы. Гильза не частей, газовых очистить от грязи выброшена из путей или выбрасыватель, ствольной коробки, патронника отвести рукоятку а осталась в ней в 2. Загрязнение затворной рамы переди затвора или назад, выбросить дослана затвором неисправность гильзу и продолжать обратно в выбрасывателя стрельбу. патронник Смазать трущеися части 51
СПАСИБО ЗА ВНИМАНИЕ THE END
