Казахская Головная Архитектурно-Строительная Академия Архитектурный факультет «Методы построения стен дома в графической программе 3 ds MAX» (Методика преподавания) Ассистент профессора Журкабаева А. Б. 2010

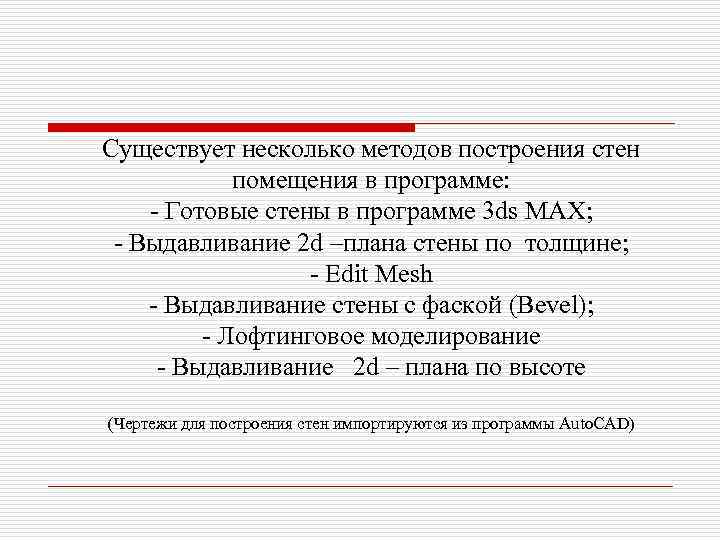

Существует несколько методов построения стен помещения в программе: - Готовые стены в программе 3 ds MAX; - Выдавливание 2 d –плана стены по толщине; - Edit Mesh - Выдавливание стены с фаской (Bevel); - Лофтинговое моделирование - Выдавливание 2 d – плана по высоте (Чертежи для построения стен импортируются из программы Auto. CAD)

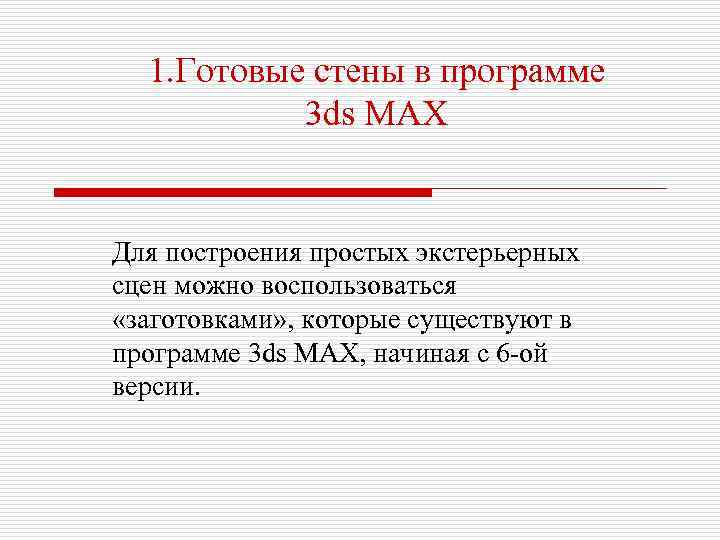

1. Готовые стены в программе 3 ds MAX Для построения простых экстерьерных сцен можно воспользоваться «заготовками» , которые существуют в программе 3 ds MAX, начиная с 6 -ой версии.

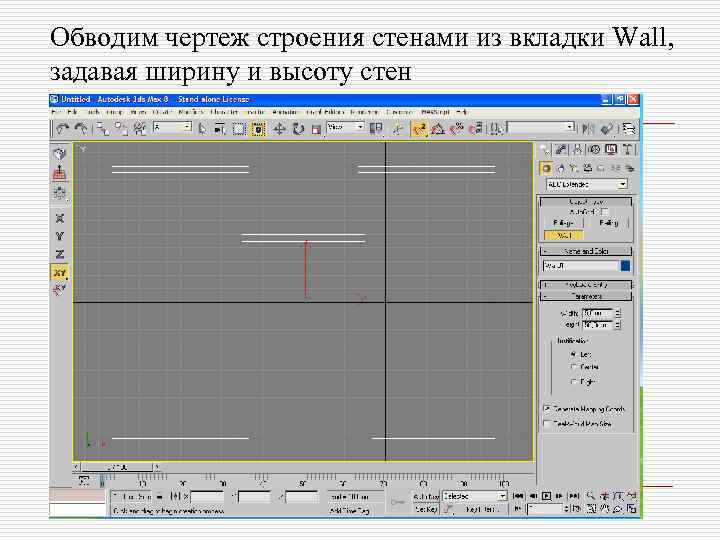

Обводим чертеж строения стенами из вкладки Wall, задавая ширину и высоту стен

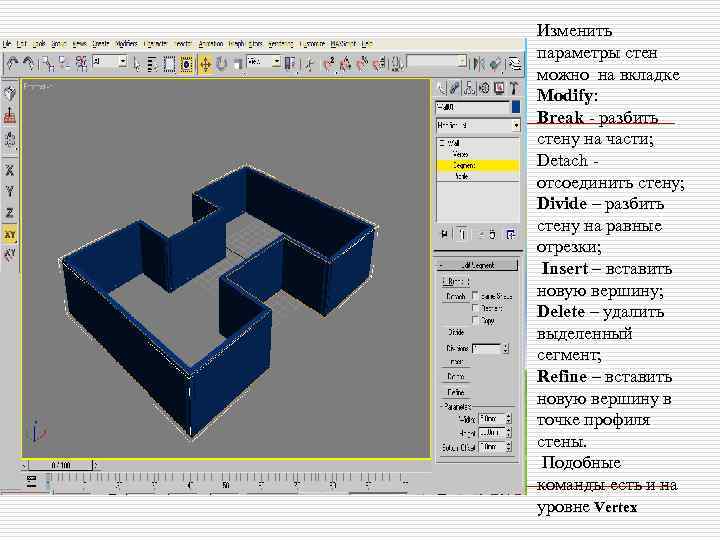

Изменить параметры стен можно на вкладке Modify: Break - разбить стену на части; Detach отсоединить стену; Divide – разбить стену на равные отрезки; Insert – вставить новую вершину; Delete – удалить выделенный сегмент; Refine – вставить новую вершину в точке профиля стены. Подобные команды есть и на уровне Vertex

Чтобы сделать фронтоны надо перейти на уровень Profile. Выделив нужную стену, введем высоту фронтона в счетчик Height и нажмем кнопку Create Gable

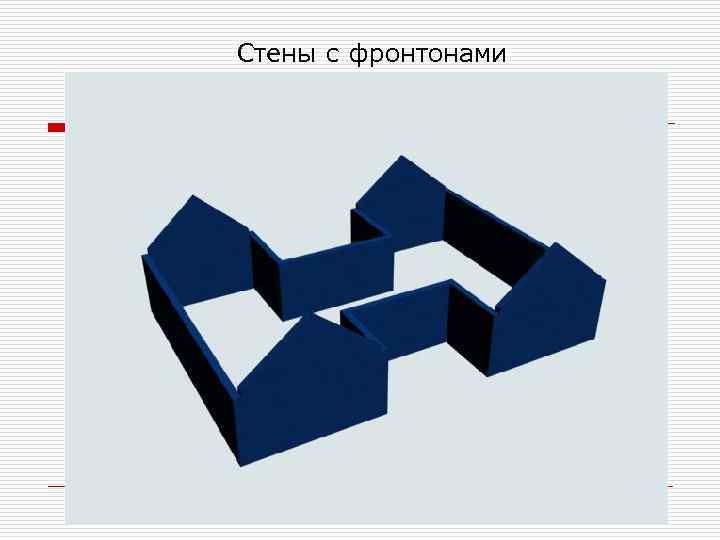

Стены с фронтонами

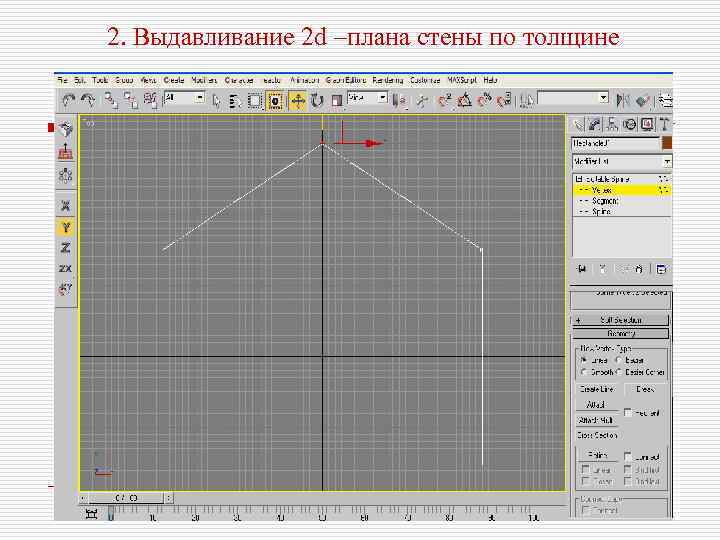

2. Выдавливание 2 d –плана стены по толщине

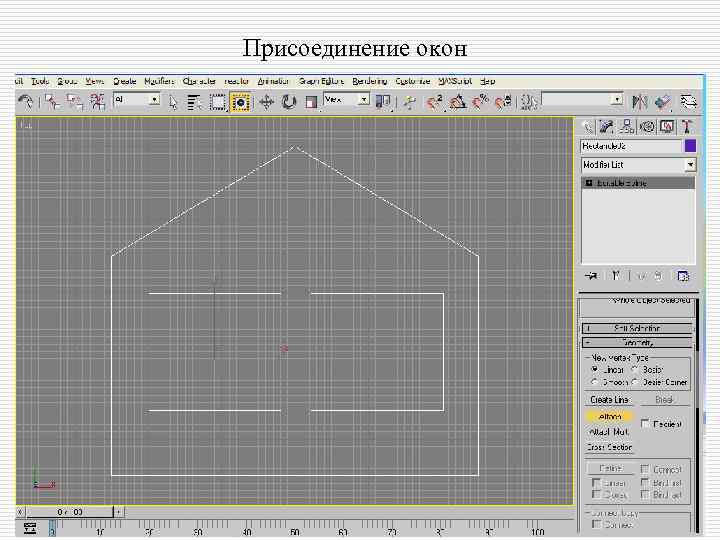

Присоединение окон

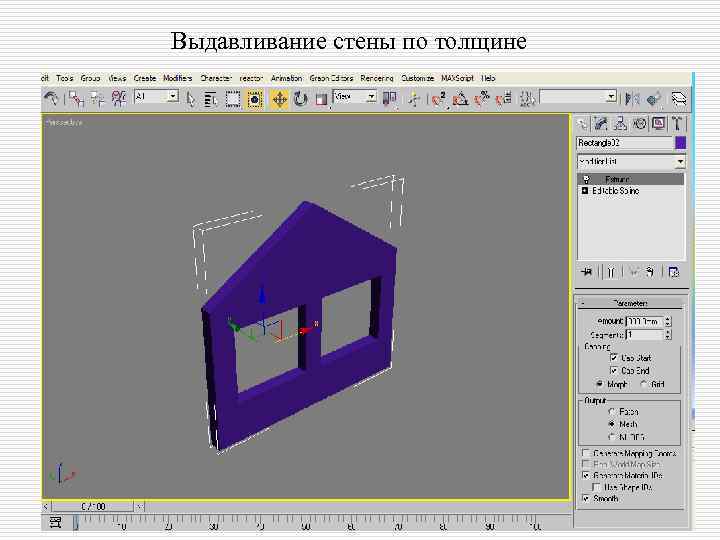

Выдавливание стены по толщине

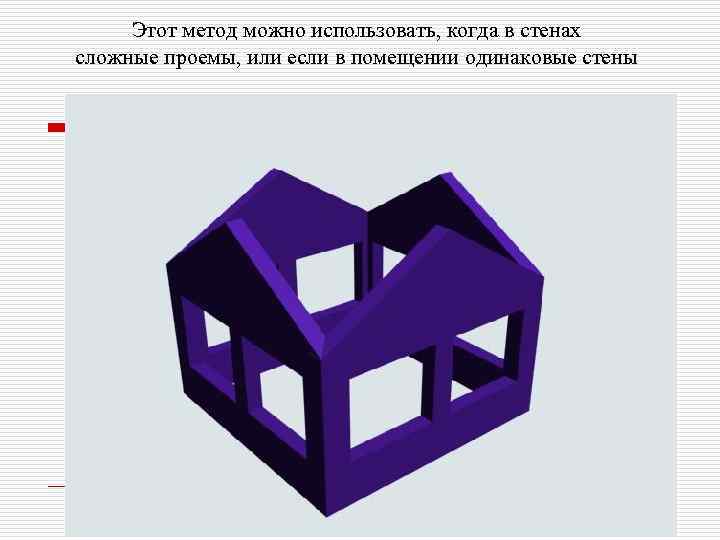

Этот метод можно использовать, когда в стенах сложные проемы, или если в помещении одинаковые стены

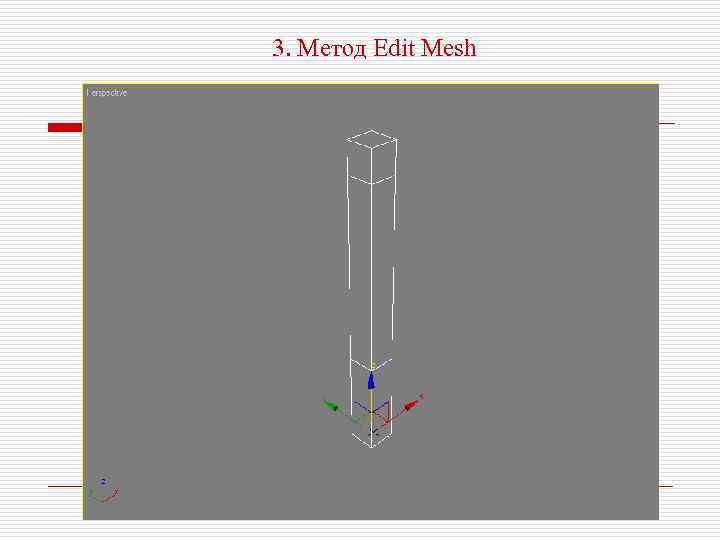

3. Метод Edit Mesh

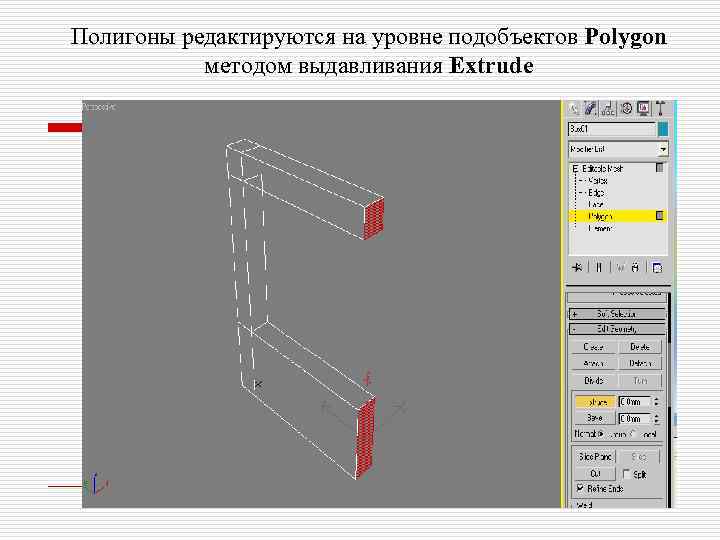

Полигоны редактируются на уровне подобъектов Polygon методом выдавливания Extrude

Выдавливание полигонов

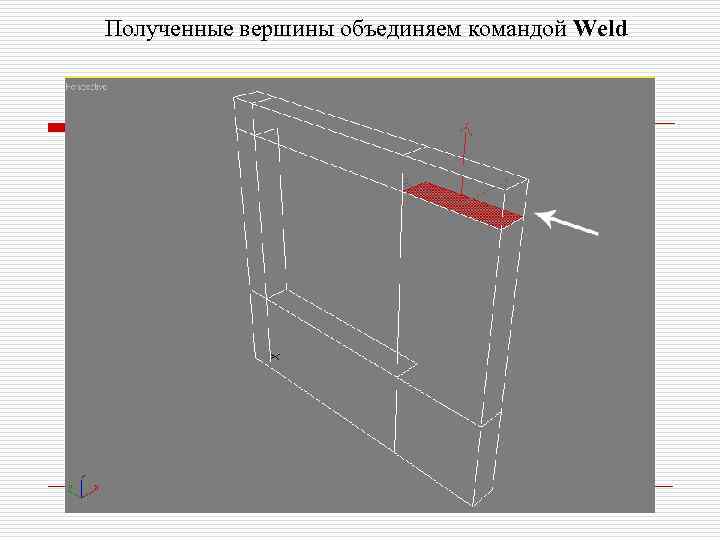

Полученные вершины объединяем командой Weld

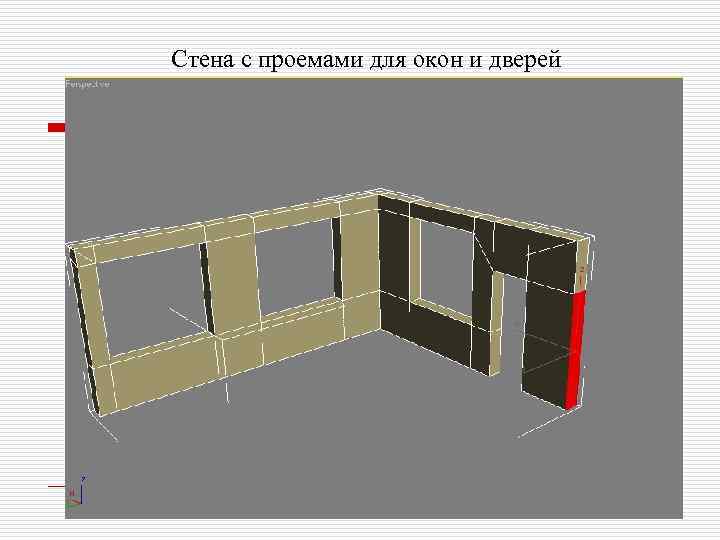

Стена с проемами для окон и дверей

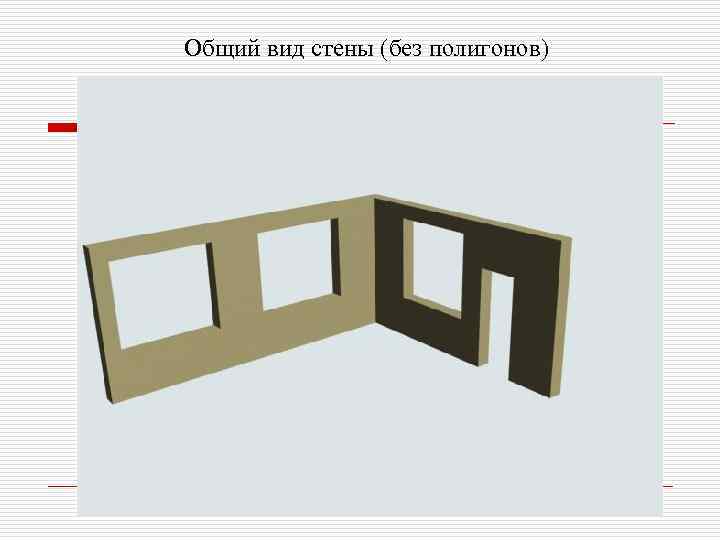

Общий вид стены (без полигонов)

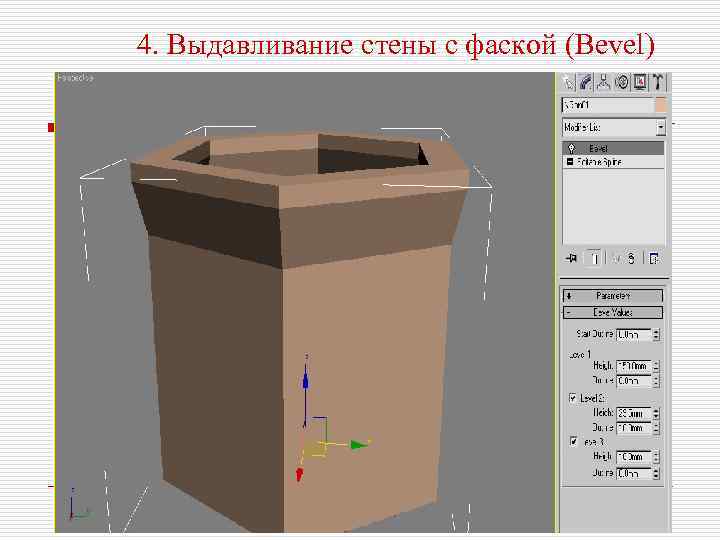

4. Выдавливание стены с фаской (Bevel)

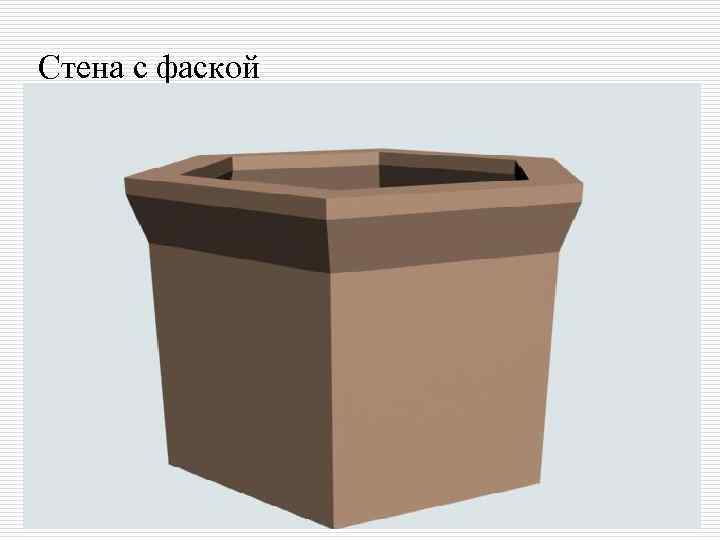

Стена с фаской

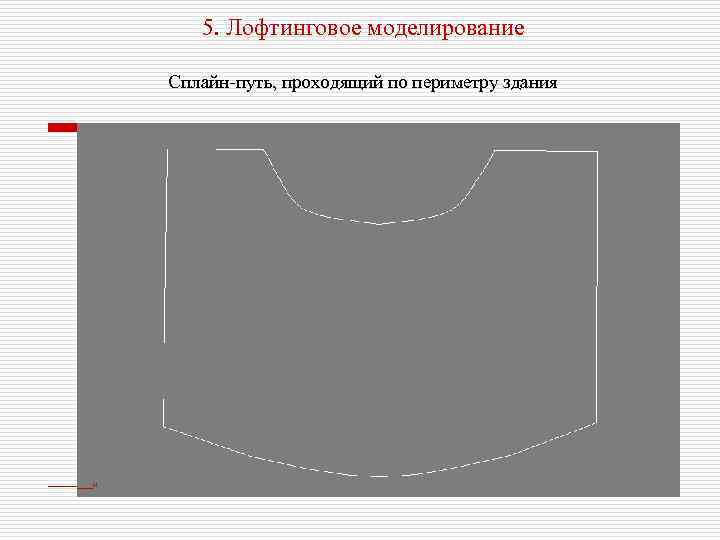

5. Лофтинговое моделирование Сплайн-путь, проходящий по периметру здания

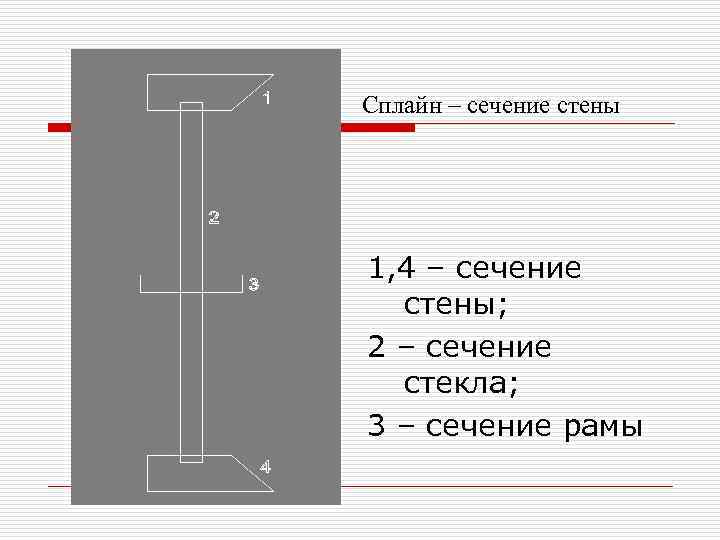

Сплайн – сечение стены 1, 4 – сечение стены; 2 – сечение стекла; 3 – сечение рамы

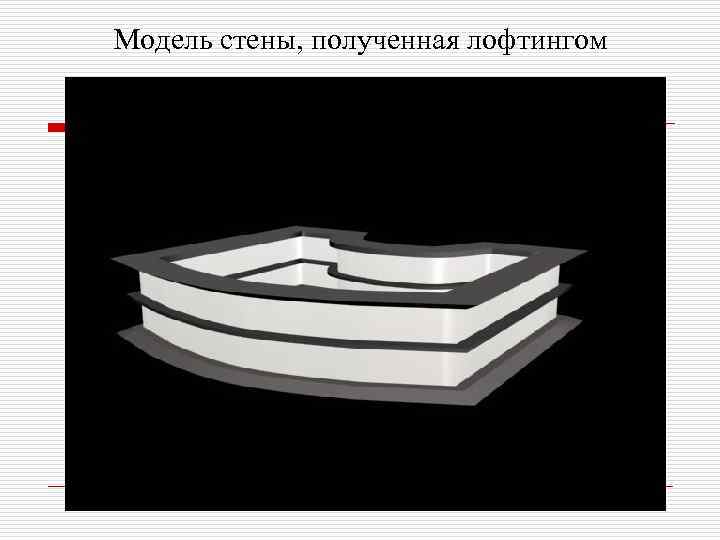

Модель стены, полученная лофтингом

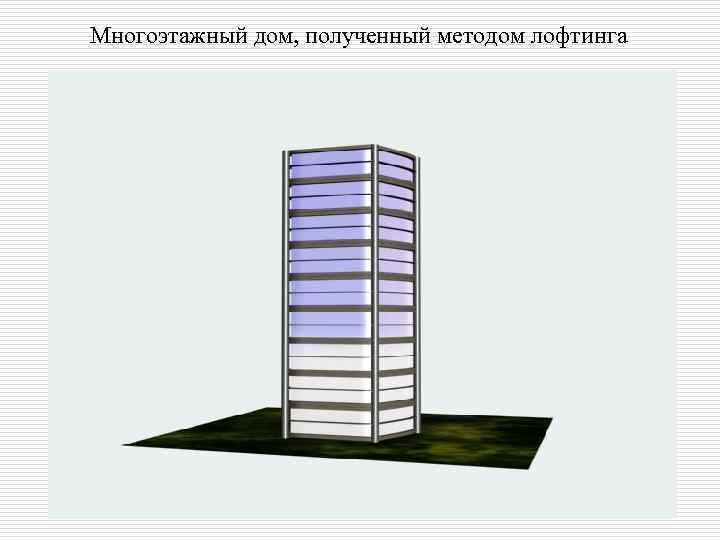

Многоэтажный дом, полученный методом лофтинга

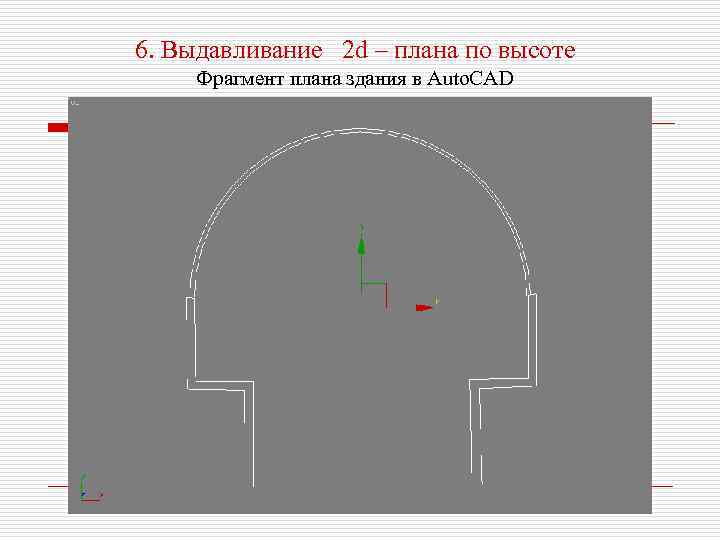

6. Выдавливание 2 d – плана по высоте Фрагмент плана здания в Auto. CAD

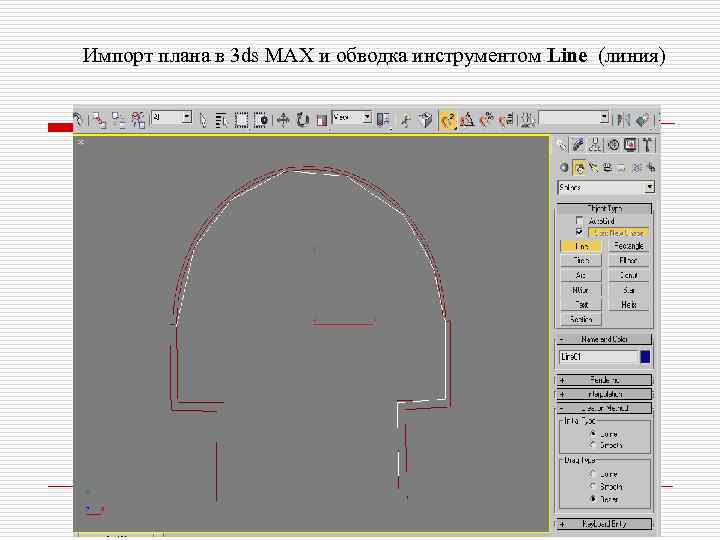

Импорт плана в 3 ds MAX и обводка инструментом Line (линия)

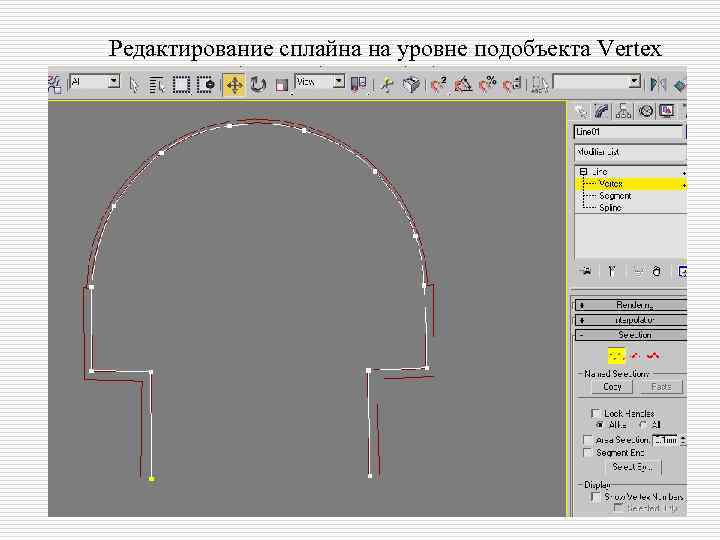

Редактирование сплайна на уровне подобъекта Vertex

Редактирование сплайна на уровне Spline

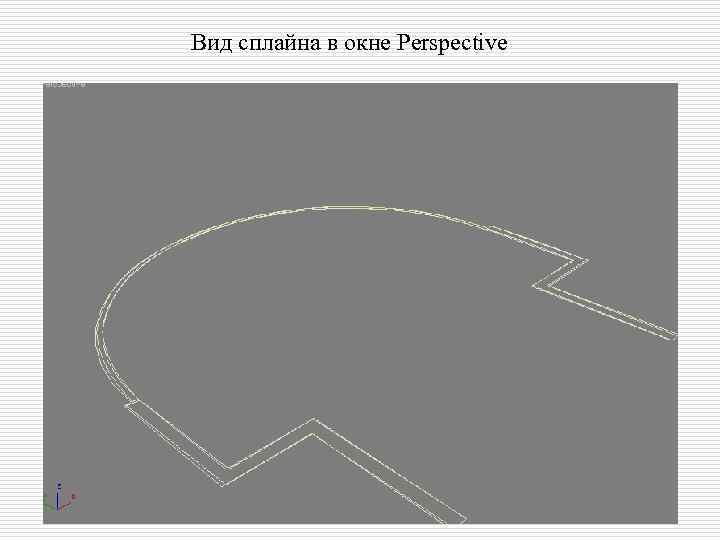

Вид сплайна в окне Perspective

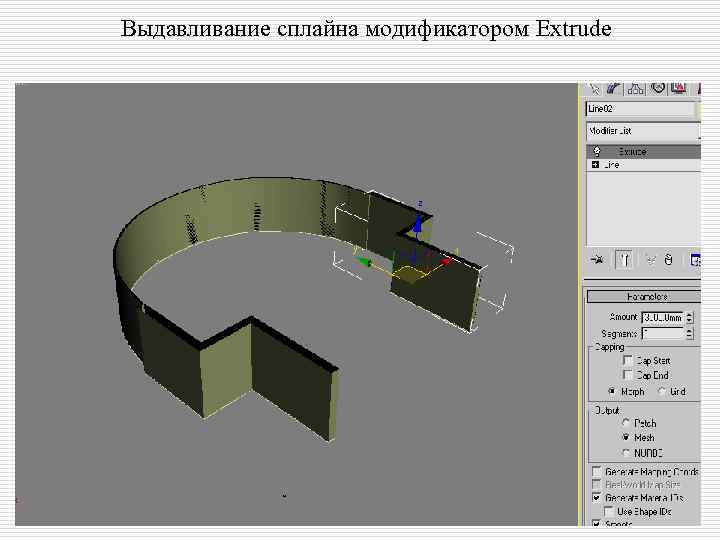

Выдавливание сплайна модификатором Extrude

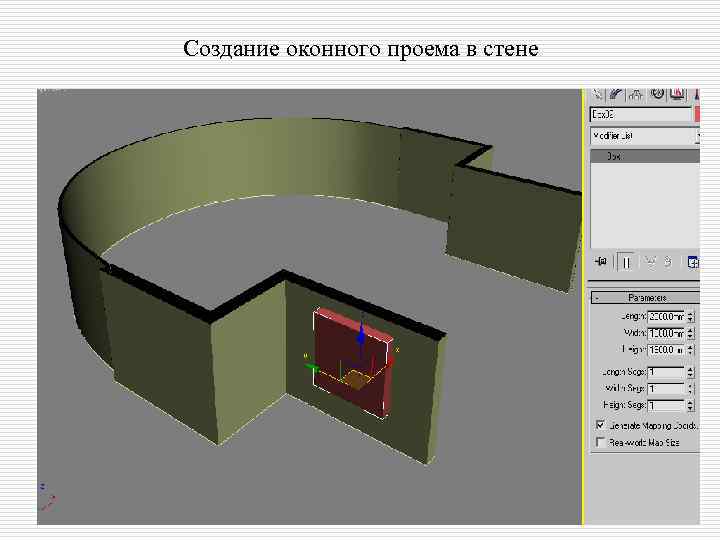

Создание оконного проема в стене

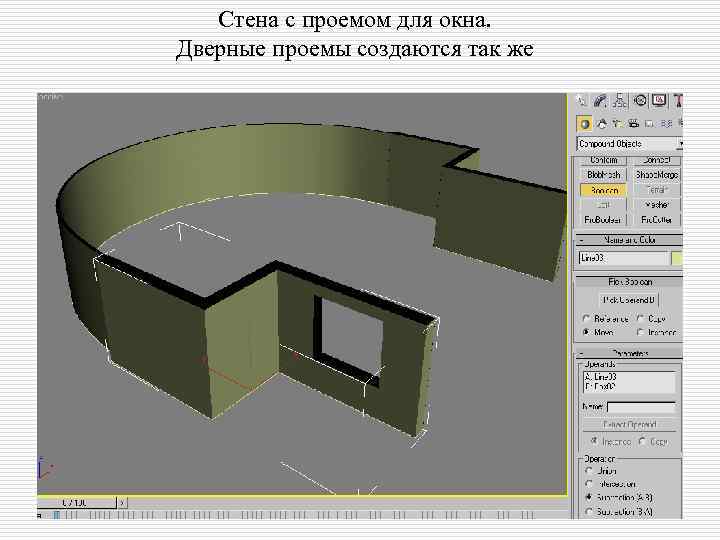

Стена с проемом для окна. Дверные проемы создаются так же
