Казахская головная архитектурно-строительная академии Факультет общего строительства Дисциплина «Технология строительного производства» Л-8. Транспортирование бетонной смеси. Выдерживание и уход за бетонной смесью. - 1 час Джундубаева А. Ж. , ассистент профессора Алматы 2014

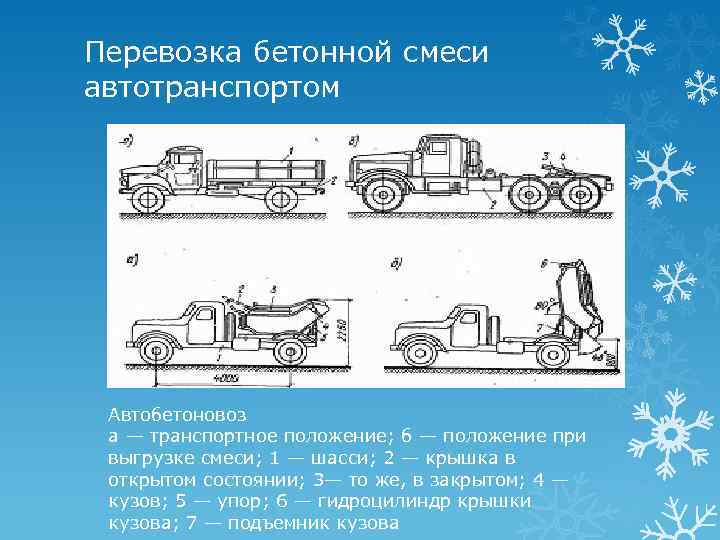

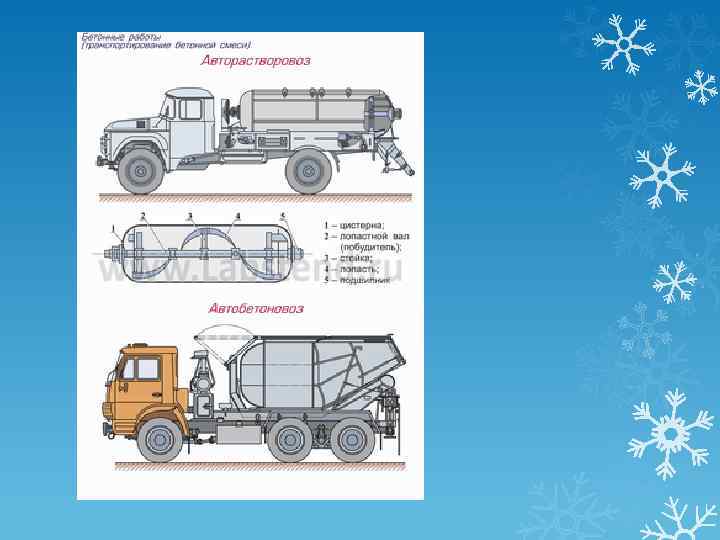

Перевозка бетонной смеси автотранспортом Автобетоновоз а — транспортное положение; б — положение при выгрузке смеси; 1 — шасси; 2 — крышка в открытом состоянии; 3— то же, в закрытом; 4 — кузов; 5 — упор; 6 — гидроцилиндр крышки кузова; 7 — подъемник кузова

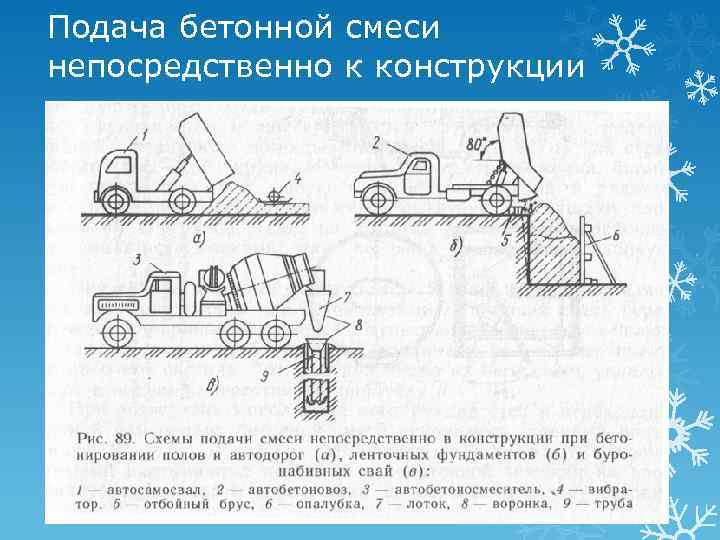

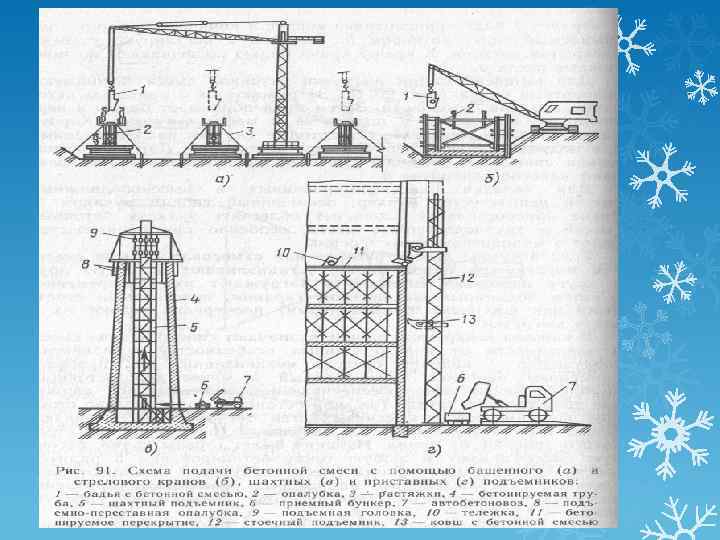

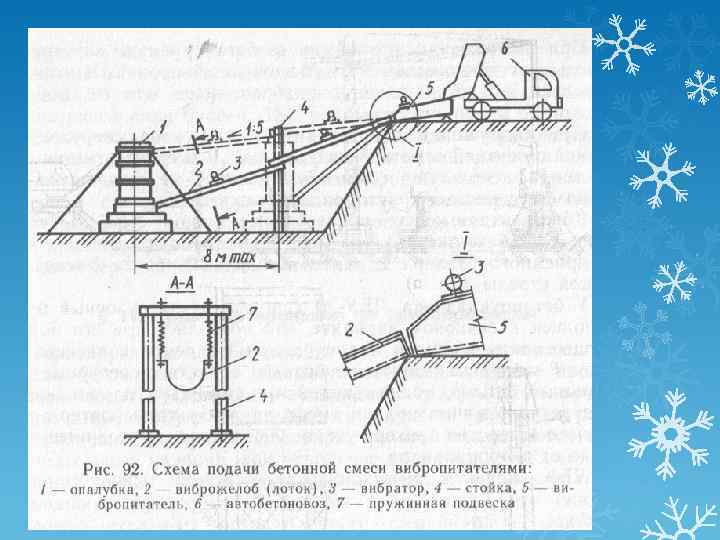

Подача бетонной смеси непосредственно к конструкции

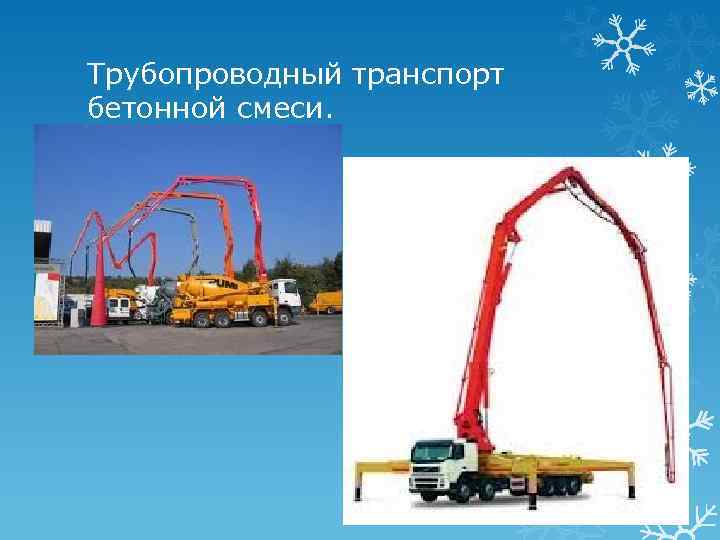

Трубопроводный транспорт бетонной смеси.

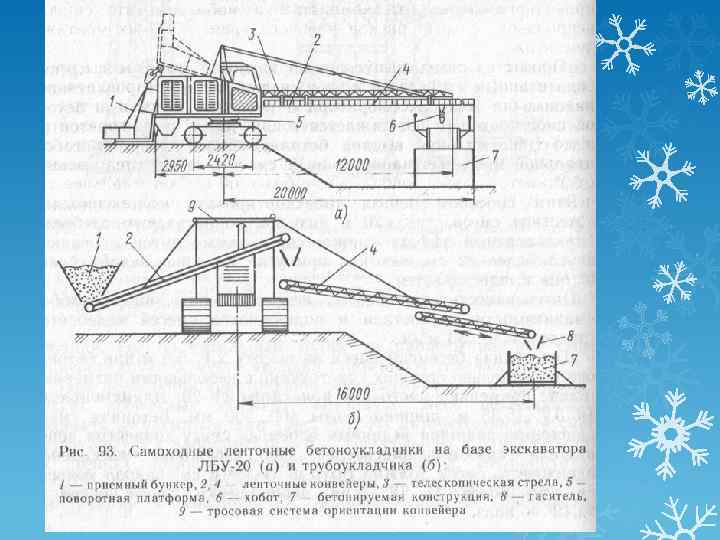

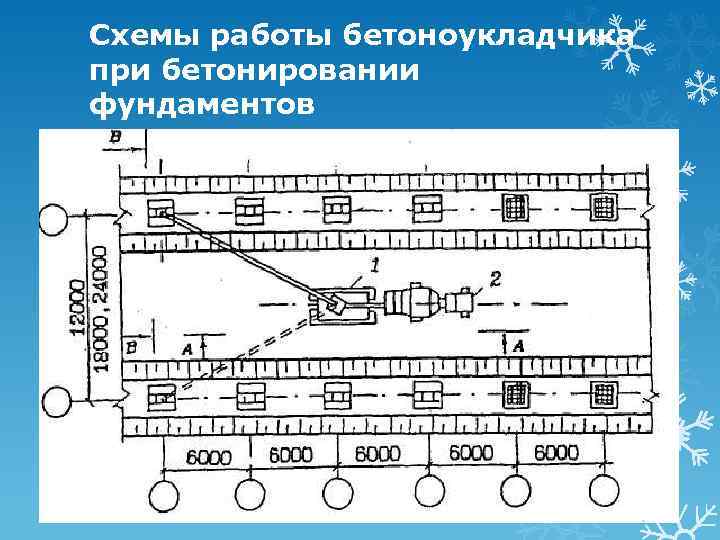

Схемы работы бетоноукладчика при бетонировании фундаментов
Укладка и уплотнение бетонной смеси Перед укладкой бетонной смеси необходимо: проверить надежность основания, правильность установки опалубки, арматуры и закладных деталей. Составить акты скрытых работ; очистить основания и опалубку от грязи и мусора, арматуру от ржавчины. Рейками или паклей заделать крупные щели деревянной опалубки (мелкие щели затянутся при поливке); покрыть поверхность опалубки смазочным материалом, не оставляющим на ней следов (водные - суспензии извести и глины, полуводные - эмульсии уайт-спирита, сольвента, масла, отходы нефтепродуктов). Деревянные поверхности, покрытые полиэтиленовой пленкой, могут использоваться без смазывания; на скальных основаниях и ранее уложенном бетоне выполнить насечку, очистить от мусора, масла и цементной пленки, промыв их и просушив струей воздуха. Для лучшего сцепления каменные и бетонные поверхности рекомендуется перед бетонированием покрыть цементным раствором толщиной 20. . . 50 мм или коллоидным цементным клеем.

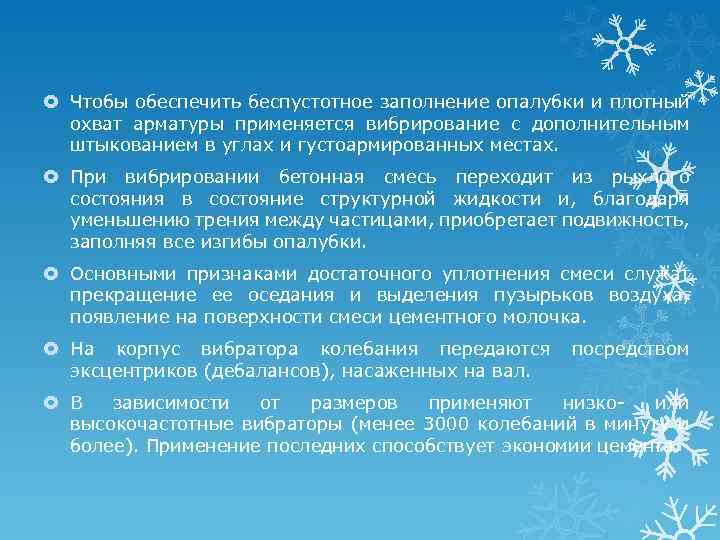

Чтобы обеспечить беспустотное заполнение опалубки и плотный охват арматуры применяется вибрирование с дополнительным штыкованием в углах и густоармированных местах. При вибрировании бетонная смесь переходит из рыхлого состояния в состояние структурной жидкости и, благодаря уменьшению трения между частицами, приобретает подвижность, заполняя все изгибы опалубки. Основными признаками достаточного уплотнения смеси служат прекращение ее оседания и выделения пузырьков воздуха, появление на поверхности смеси цементного молочка. На корпус вибратора колебания передаются эксцентриков (дебалансов), насаженных на вал. посредством В зависимости от размеров применяют низкоили высокочастотные вибраторы (менее 3000 колебаний в минуту и более). Применение последних способствует экономии цемента.

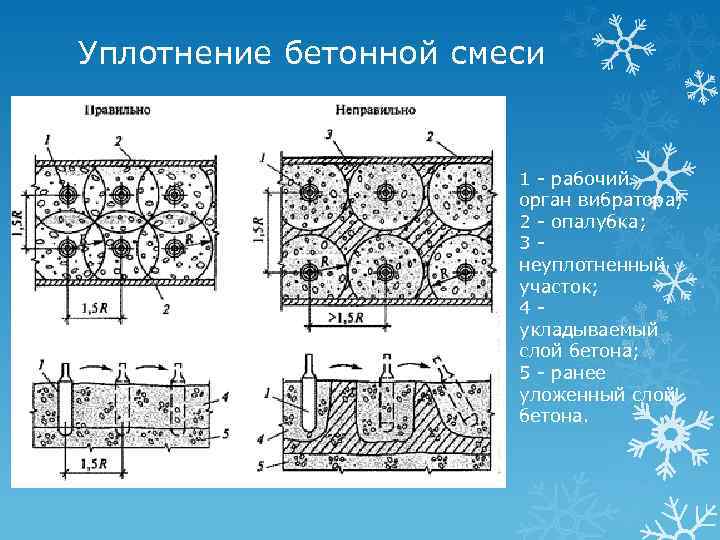

Уплотнение бетонной смеси 1 - рабочий орган вибратора; 2 - опалубка; 3 неуплотненный участок; 4 укладываемый слой бетона; 5 - ранее уложенный слой бетона.
Устройство рабочих швов а - расположение рабочих швов при бетонировании колонн и балок ребристого перекрытия; б - то же, колонн с подкрановыми балками; в - то же, колонн с безбалочным перекрытием; г - то же, стойки и ригеля рамы; д то же, ребристого перекрытия в направлении, параллельном балкам; е то же, в направлении, параллельном прогонам; ж - детали устройства рабочего шва; 1 - прогоны; 2 - балки; 3 - доска; I-I, III-III, IV-IV - места устройства рабочих швов.

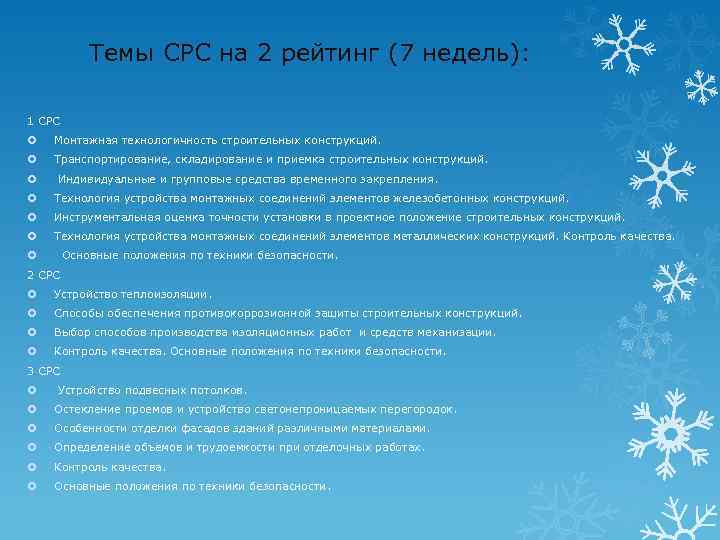

Темы СРС на 2 рейтинг (7 недель): 1 СРС Монтажная технологичность строительных конструкций. Транспортирование, складирование и приемка строительных конструкций. Индивидуальные и групповые средства временного закрепления. Технология устройства монтажных соединений элементов железобетонных конструкций. Инструментальная оценка точности установки в проектное положение строительных конструкций. Технология устройства монтажных соединений элементов металлических конструкций. Контроль качества. Основные положения по техники безопасности. 2 СРС Устройство теплоизоляции. Способы обеспечения противокоррозионной защиты строительных конструкций. Выбор способов производства изоляционных работ и средств механизации. Контроль качества. Основные положения по техники безопасности. 3 СРС Устройство подвесных потолков. Остекление проемов и устройство светонепроницаемых перегородок. Особенности отделки фасадов зданий различными материалами. Определение объемов и трудоемкости при отделочных работах. Контроль качества. Основные положения по техники безопасности.
