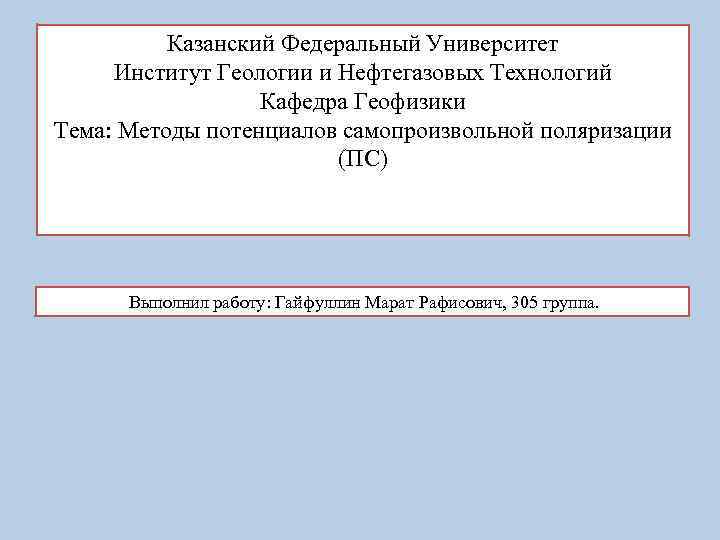

Казанский Федеральный Университет Институт Геологии и Нефтегазовых Технологий Кафедра Геофизики Тема: Методы потенциалов самопроизвольной поляризации (ПС) Выполнил работу: Гайфуллин Марат Рафисович, 305 группа.

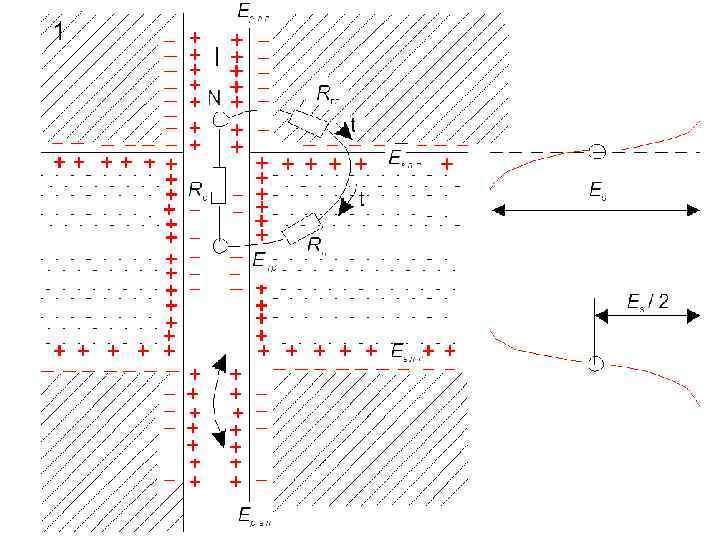

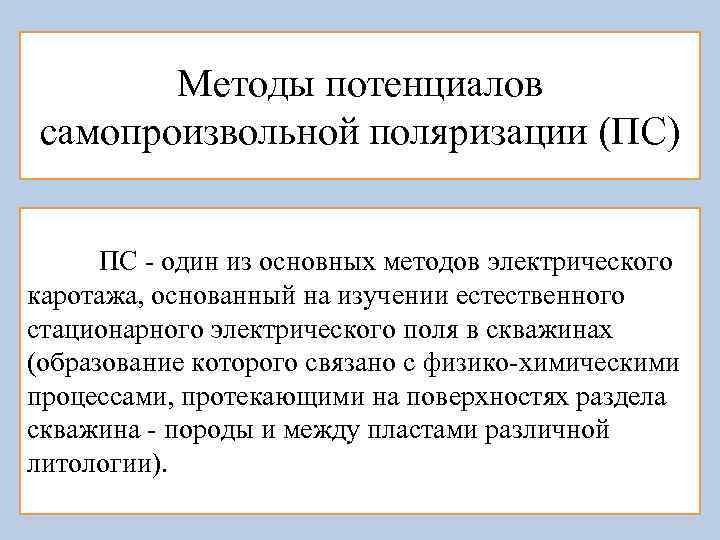

Методы потенциалов самопроизвольной поляризации (ПС) ПС - один из основных методов электрического каротажа, основанный на изучении естественного стационарного электрического поля в скважинах (образование которого связано с физико-химическими процессами, протекающими на поверхностях раздела скважина - породы и между пластами различной литологии).

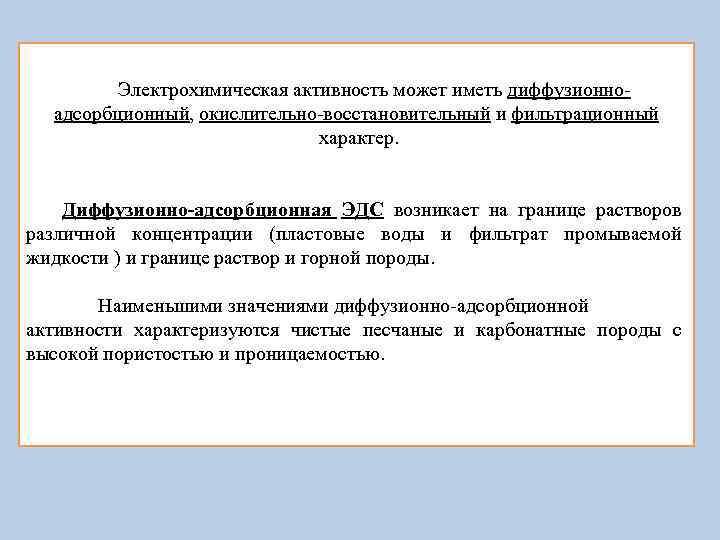

Электрохимическая активность может иметь диффузионноадсорбционный, окислительно-восстановительный и фильтрационный характер. Диффузионно-адсорбционная ЭДС возникает на границе растворов различной концентрации (пластовые воды и фильтрат промываемой жидкости ) и границе раствор и горной породы. Наименьшими значениями диффузионно-адсорбционной активности характеризуются чистые песчаные и карбонатные породы с высокой пористостью и проницаемостью.

Диаграмма ПС не имеет нулевой линии. Горизонтальный масштаб зарегистрированной кривой ПС указывается числом милли. Вольт, приходящимся на отрезок 2 см. Знаками «+» и «-» , помещаемыми по краям этого отрезка указывается полярность кривой ПС. Отсчет берут справа налево. Обычно знаки «+» и «-» расположены так, что отклонение кривой ПС влево означает уменьшение потенциала, вправо - его увеличение.

Аппаратура ЭК-1 и общий вид установки А - Схема каротажа ПС. 1 - блок-баланс, 2 - регистратор, 3 - наземный электрод, 4 - лебедка с коллектором, Б - диаграмма естественных потенциалов по стволу скважины: I (почва) и III (известняки) - пласты со слабой электрохимической активностью, II (суглинки) и V (глины) - пласты с положительными аномалиями ПС, IV - пласт с отрицательной аномалией ПС, характерной для проницаемых слоев

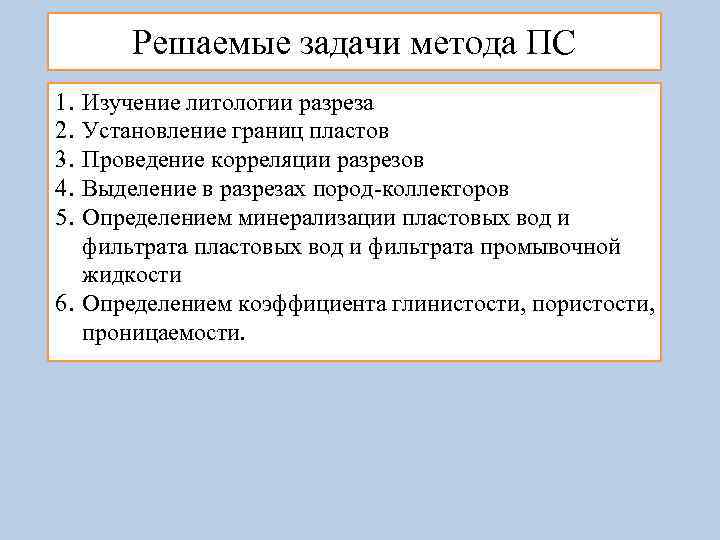

Решаемые задачи метода ПС 1. 2. 3. 4. 5. Изучение литологии разреза Установление границ пластов Проведение корреляции разрезов Выделение в разрезах пород-коллекторов Определением минерализации пластовых вод и фильтрата промывочной жидкости 6. Определением коэффициента глинистости, пористости, проницаемости.

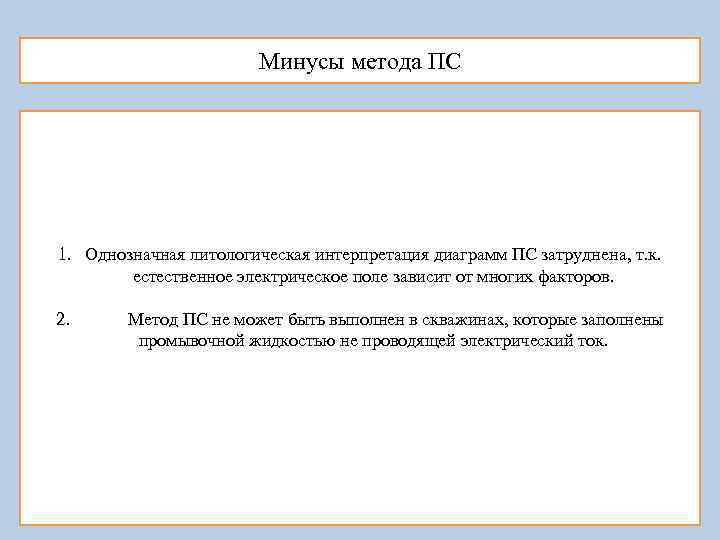

Минусы метода ПС 1. Однозначная литологическая интерпретация диаграмм ПС затруднена, т. к. естественное электрическое поле зависит от многих факторов. 2. Метод ПС не может быть выполнен в скважинах, которые заполнены промывочной жидкостью не проводящей электрический ток.

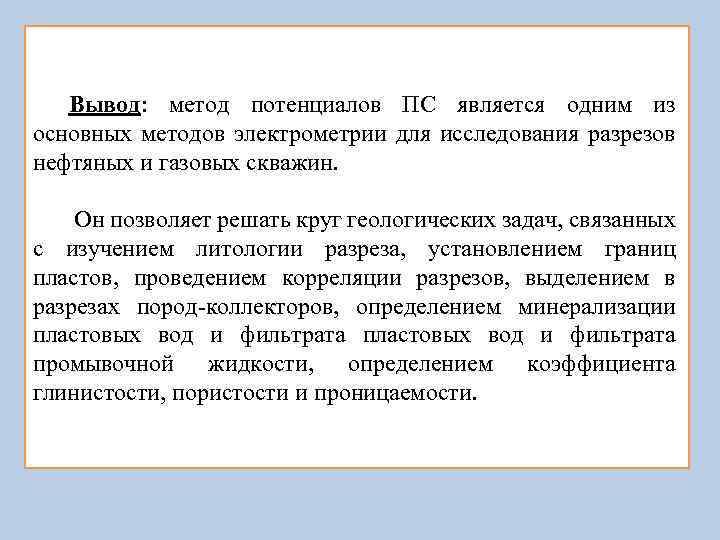

Вывод: метод потенциалов ПС является одним из основных методов электрометрии для исследования разрезов нефтяных и газовых скважин. Он позволяет решать круг геологических задач, связанных с изучением литологии разреза, установлением границ пластов, проведением корреляции разрезов, выделением в разрезах пород-коллекторов, определением минерализации пластовых вод и фильтрата промывочной жидкости, определением коэффициента глинистости, пористости и проницаемости.

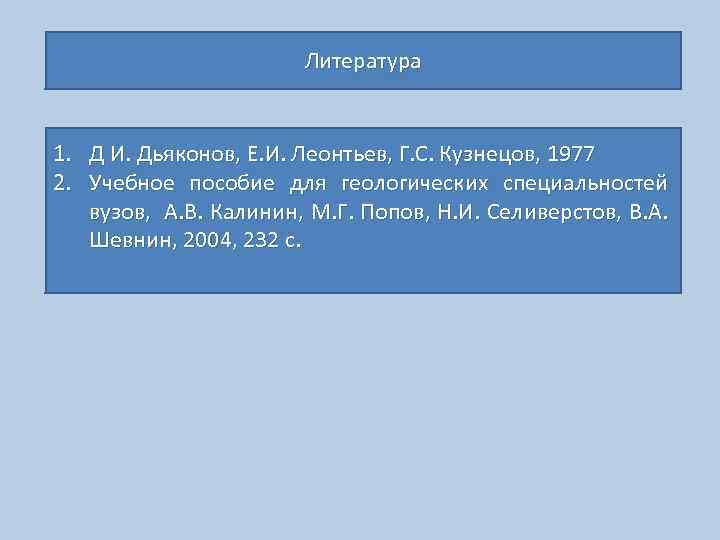

Литература 1. Д И. Дьяконов, Е. И. Леонтьев, Г. С. Кузнецов, 1977 2. Учебное пособие для геологических специальностей вузов, А. В. Калинин, М. Г. Попов, Н. И. Селиверстов, В. А. Шевнин, 2004, 232 с. Шевнин,
